คู่มือผู้ใช้ ASCM 12 QC Fein

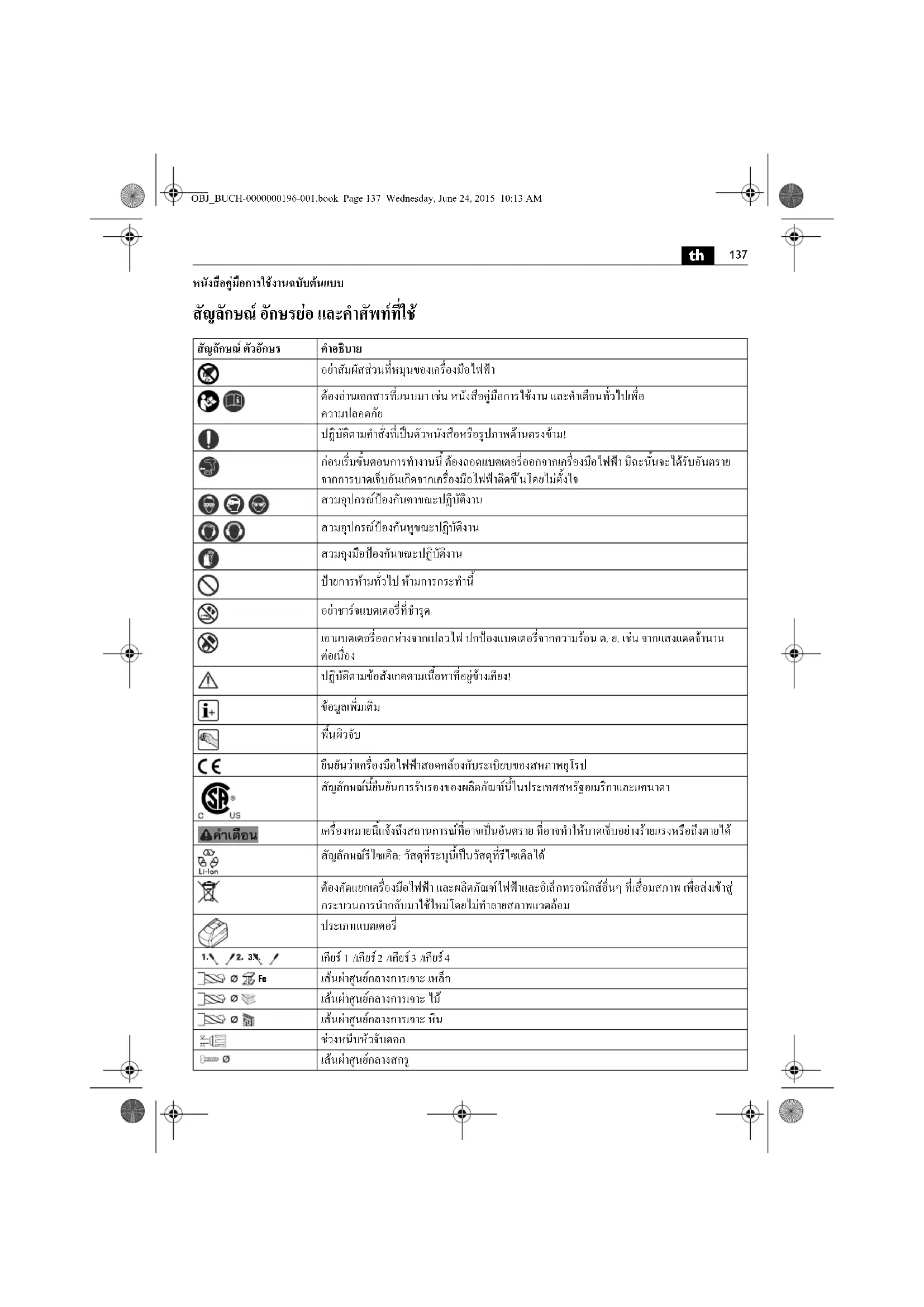

หนังสือคูมือการใชงานฉบับตนแบบ สัญลักษณ อักษรยอ และคําศัพทที่ใช สัญลักษณ ตัวอักษร คําอธิบาย อยาสัมผัสสวนที่หมุนของเครื่องมือไฟฟา ตองอานเอกสารที่แนบมา เชน หนังสือคูมือการใชงาน และคําเตือนทั่วไปเพื่อ ความปลอดภัย ปฏิบัติตามคําสั่งที่เปนตัวหนังสือหรือรูปภาพดานตรงขาม! กอนเริ่มขั้นตอนการทํางานนี้ ตองถอดแบตเตอรี่ออกจากเครื่องมือไฟฟา มิฉะนั้นจะไดรับอันตราย จากการบาดเจ็บอันเกิดจากเครื่องมือไฟฟาติดข ึ นโดยไมตั้งใจ สวมอุปกรณปองกันตาขณะปฏิบัติงาน สวมอุปกรณปองกันหูขณะปฏิบัติงาน สวมถุงมือปองกันขณะปฏิบัติงาน ปายการหามทั่วไป หามการกระทํานี้ อยาชารจแบตเตอรี่ที่ชํารุด เอาแบตเตอรี่ออกหางจากเปลวไฟ ปกปองแบตเตอรี่จากความรอน ต. ย. เชน จากแสงแดดจานาน

ปฏิบัติตามขอสังเกตตามเนื้อหาที่อยูขางเคียง! ขอมูลเพิ่มเติ

ยืนยันวาเครื่องมือไฟฟาสอดคลองกับระเบียบของสหภาพยุโรป สัญลักษณนี้ยืนยันการรับรองของผลิตภัณฑนี้ในประเทศสหรัฐอเมริกาและแคนาดา เครื่องหมายนี้แจงถึงสถานการณที่อาจเปนอันตราย ที่อาจทําใหบาดเจ็บอยางรายแรงหรือถึงตายได สัญลักษณรีไซเคิล: วัสดุที่ระบุนี้เปนวัสดุท ี่รีไซเคิลได ตองคัดแยกเครื่องมือไฟฟา และผลิตภัณฑไฟฟาและอิเล็ กทรอนิกสอื่นๆ ที่เสื่อมสภาพ เพื่อสงเขาสู กระบวนการนํากลับมาใชใหมโดยไมทําลายสภาพแวดล อม ประเภทแบตเตอรี่ เกียร 1/เกียร2/เกียร3/เกียร4 เสนผาศูนยกลางการเจาะ เหล็ก เสนผาศูนยกลางการเจาะ ไม เสนผาศูนยกลางการเจาะ หิน ชวงหนีบหัวจับดอก เสนผาศูนยกลางสกรู

เพื่อความปลอดภัยของทาน ตองอานคําเตือนเพื่อความปลอดภัยและคําสั่ง ทั้งหมด การไมปฏิบัติตามคําเตือนและคําสั่ง อาจเปนสาเหตุใหถูกไฟฟาดูด เกิดไฟไหม และ/หร ือไดรับ บาดเจ็บอยางรายแรง เก็บรักษาคําเตือนและคําสั่งทั้งหมดสําหรับใชอางอิงในภายหลัง อยาใชเครื่องมือไฟฟา กอนไดอานหนังสือคูมือ การใชงานนี้ รวมทั้ง "คําเตือนทั่วไปเพื่อความปลอดภัย" ที่แนบมา (เอกสารเลขที่ 34130054061) อยางละเอียดและ เขาใจอยางครบถวนแลว เก็บรักษาเอกสารดังกลาวสําหรับใชใน ภายหลัง และใหแนบไปกับเครื่องมือไฟฟาหากนําไปแจกจาย

กรุณาปฏิบัติตามกฎระเบียบเพื่อความปลอดภัยทางอุตสาหกรรม ที่ใชในประเทศที่เกี่ยวเนื่องดวยเชนกัน น้ําหนักตามระเบียบการ EPTA-Procedure 01 ความเร็วต่ํา ความเร็วสูง

เพิ่มแรงบิด (**) อาจประกอบดวยตัวเลขและตัวอักษร ตัวอักษร หนวยการวัด สากล หนวยการวัด แหงชาติ คําอธิบาย

, rpm, r/min rpm ความเร็วรอบเดินตัวเปลา (แบตเตอรี่ชารจเต็ม)

/min อัตรากระแทก M... Nm Nm แรงบิด (การขันสกรูแบบแข็ง/แบบนุม)

mm mm เสนผาศูนยกลางของชิ้นสวนกลม

dB dB ระดับความดันเสียง

dB dB ระดับความดังเสียง

pCpeak dB dB ระดับความดันเสียงสูงสุด K... ความคลาดเคลื่อน m/s

คาความสั่นสะเทือนตามมาตรฐาน EN 60745 (ผลรวมเชิงเวกเตอรของสามทิศทาง) h,D m/s

คาเฉลี่ยความสั่นสะเทือนสําหรับการเจาะในโลหะ

คาเฉลี่ยเลขคณิตของผลรวมของความสั่นสะเทือน m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

หนวยฐาน และ หนวยอนุพันธ จากระบบหนวย ระหวางประเทศ

สัญลักษณ ตัวอักษร คําอธิบาย OBJ_BUCH-0000000196-001.book Page 138 Wednesday, June 24, 2015 10:13 AM139

ประโยชนการใชงานของเครื่องมือไฟฟา ไขควง/สวานไรสายขนาดมือถือ สําหรับขันเขาและคลาย สกรูและนอตออก และสําหรับเจาะและขันสกรูในโลหะ ไม พลาสติก เซรามิก รวมทั้งสําหรับทําเกลียว ทํางานโดยไมตอง ใชน้ํา ใหทํางานในบริเวณปลอดภัยจากสภาพอากาศ โดยใช เครื่องมือและอุปกรณประกอบที่ FEIN แนะนํา คําเตือนพิเศษเพื่อความปลอดภัย จับเครื่องมือไฟฟาตรงพื้นผิวที่หุมฉนวน เมื่อทํางานในบริเวณ ที่เครื่องมืออาจสัมผัสกับสายไฟฟาที่ซอนอยู การสัมผัสลวด ไฟฟาที่มี "กระแสไฟฟาไหลผาน" จะทําใหสวนที่เปนโลหะของ เครื่องมือไฟฟาเกิดมี "กระแสไฟฟาไหลผาน" ทําให ผูใชเครื่อง ถูกไฟฟาดูดได ระวังสายไฟฟา ทอแกซ หรือทอน้ําที่ถูกปดบังอยู ตรวจสอบ

เวณทํางานดวยเครื่องตรวจหาโลหะ ตัวอยาง เช น กอน เริ่มตนทํางาน สวมอุปกรณปองกันเฉพาะตัว สุดแลวแตกรณีใหใชกระบัง ปองกันหนา สวมแวนตากันลมและฝุน หรือ แวนตาปองกัน อันตราย สุดแลวแตความเหมาะสมใหสวมหนากากกันฝุน สวม ประกบหูปองกันเสียงดัง สวมถุงมือ และสวมผากันเปอน พิเศษที่สามารถกันผงขัดหรือเศษชิ้นงานออกจากต ัวท

แวนปองกันตาตองสามารถหยุดเศษผงที่ปลิววอนที่เกิดจาก การปฏิบัติงานแบบตางๆ ได การไดยินเสียงดังมากเปนเวลา นานอาจทําใหทานสูญเสียการไดยิน ยึดชิ้นงานใหมั่นคง ชิ้นงานที่ถูกจับดวยอุปกรณยึดหนีบหรือ ปากกาจับ จะมั่นคงกวาการจับดวยมือ ถือเครื่องมือไฟฟาใหมั่นคง อาจเกิดแรงบิดตานสูงในเวลาสั้นๆ อยาทํางานกับวัสดุที่มีแอสเบสทอส แอสเบสทอสนับเปนสารที

กอใหเกิดมะเร็ง อยาตอกหมุดหรือขันสกรูเพื่อติดปายชื่อและเครื่องหมายใดๆ เขากับเครื่องมือไฟฟา หากฉนวนหุมชํารุด จะปองกันไฟฟาดูด ไมได ขอแนะนําใหใชปายติดกาว อยาใชอุปกรณประกอบที่บริษัทผูผลิตเครื่องมือไฟฟาไมได ออกแบบไวโดยเฉพาะและไมไดแนะนําใหใช ดวยเหตุผลเพียง เพราะวาอุปกรณประกอบมีขนาดเขาพอเหมาะกับเครื่องมือ ไฟฟาของทานก็ไมไดเปนการรับรองความปลอดภัยการทํ

ทําความสะอาดชองระบายอากาศที่เครื่องมือไฟฟาตามชวง เวลาเปนประจําโดยใชเครื่องมือที่ไมใชโลหะ เครื่องเปาลมของ มอเตอรจะดูดฝุนเขาในครอบเครื่อง หากฝุนที่ประกอบดวย โลหะสะสมกันมากเกินไป อาจทําใหเกิดอันตรายจากไฟฟาได อยามองหรือจองในระยะใกลเขาไปในแสงจากหลอดไฟของ เครื่องมือไฟฟา อยาเล็งแสงจากหลอดไฟเขาไปในดวงตาของ บุคคลอื่นในบริเวณใกลเคียงอยางเด็ดขาด รังสีที่ผลิตจาก หลอดไฟอาจเปนอันตรายตอดวงตา

ื่องมือไฟฟาไปยังตัวทานเอง บุคคลอ ื่น หรือสัตว อันตรายจากการไดรับบาดเจ็บจากเครื่องมือที่ร อนหรือแหลมคม การใชและการจัดการกับแบตเตอรี่ (แบตเตอรี่แพ็ค) เพื่อหลีกเลี่ยงสถานการณอันตราย ตัวอยาง เชน การเผาไหม เปลวไฟ การระเบิด การบาดเจ็บที่ผิวหนัง และการบาดเจ็บอื่นๆ เมื่อหยิบจับและใชงานแบตเตอรี่ ใหปฏิบัติตามคําสั่งดังตอไปนี้: อยาแยกหรือถอดสวนประกอบแบตเตอรี่ เปด หรือทำเปน เศษเล็กเศษนอย อยาใหแบตเตอรี่ถูกกระทบทางกลไกหรือถูก กระแทกอยางแรง ไอระเหยและของเหลวที่เปนอันตราย สามารถลอดออกมาในกรณีที่แบตเตอรี่ชํารุดและใชงานอยาง

ถูกตอง ไอระเหยสามารถทําใหระบบหายใจระคายเคือง ของเหลวที่ขับออกมาจากแบตเตอรี่อาจทําใหผิวหน ังระคาย เคืองหรือถูกเผาไหม เมื่อของเหลวแบตเตอรี่จากแบตเตอรี่ที่ชํารุดไปถูกวัตถุบริเวณ ใกลเคียง ใหตรวจสอบสวนประกอบนั้น ทําความสะอาด หรือ เปลี่ยนใหม ตามจําเปน เอาแบตเตอรี่ออกหางจากความรอนและเปลวไฟ อยาเก็บรักษา แบตเตอรี่ในสถานที่แสงแดดสองโดยตรง อยาเอาแบตเตอรี่ออกจากหีบหอที่มีมาแตเดิมจนกวาจะนํา

นําแบตเตอรี่ออกจากเครื่องมือไฟฟา กอนปรับแตงเคร

เครื่องมือไฟฟาติดขึ้นโดยไมตั้งใจ จะเกิดอันตรายจาก

ถอดแบตเตอรี่ออก เมื่อเครื่องมือไฟฟาปดสวิทช อยูเทานั้น เอาแบตเตอรี่ออกหางจากเด็กๆ รักษาแบตเตอรี่ใหสะอาด และปกปองแบตเตอรี่จากความชื้น และน้ํา ทําความสะอาดขั้วที่สกปรกของแบตเตอรี่และเครื่องมือ ไฟฟาดวยผาแหงที่สะอาด ใชเฉพาะแบตเตอรี่ที่มีสภาพสมบูรณแบบของแทของ FEIN ที่ผลิตสําหรับเครื่องมือไฟฟาของทาน เทานั้น หากทํางานกับ แบตเตอรี่ที่ชารจอยางไมถูกตอง ชํารุด ไดรับการซอมแซมหรือ ปรับปรุงสภาพ แบตเตอรี่เลียนแบบ หรือยี่หออื่น จะมีอันตราย จากไฟไหม และ/หรือ การระเบิด ปฏิบัติตามคําแนะนําเพื่อความปลอดภัยในหนังสือค ูมือ การใชงานของเครื่องชารจแบตเตอรี่ OBJ_BUCH-0000000196-001.book Page 139 Wednesday, June 24, 2015 10:13 AM140

การสั่น มือ/แขน ระดับการสั่นที่ใหไวในแผนขอมูลนี้วัดตามการทดสอบที่ได มาตรฐานที่ระบุใน EN 60745 และอาจใชสําหรับเปรียบเทียบ เครื่องมือไฟฟาหนึ่งกับเครื่องอื่นๆ ได ระดับการสั่นยังอาจใช สําหรับประเมินการสั่นของเครื่องเมื่อใชงานในเบื้องตนได

ระดับการสั่นที่ใหไวนี้แสดงการใชงานสวนใหญของ เครื่องมือไฟฟา อยางไรก็ดี หากเครื่องมือไฟฟ าถูกใชเพื่อทํางาน ประเภทอื่น ใชรวมกับอุปกรณประกอบที่ผิดแปลกไป หรือ ไดรับการบํารุงรักษาไมดีพอ ระดับการสั่นอาจผิ ดแผกไป ปจจัย เหลานี้อาจเพิ่มระดับการสั่นอยางชัดเจนตลอดระยะเวลา ทํางานทั้งหมด เพื่อประมาณระดับการสั่นใหไดแนนอน ควรนําเวลาขณะ เครื่องมือไฟฟาปดสวิทชทํางานหรือขณะเครื่องกําลังวิ่งแต ไมไดทํางานจริงมาพิจารณาดวย ปจจัยเหลานี้อาจลดระดับ การสั่นอยางชัดเจนตลอดระยะเวลาทํางานทั้งหมด วางมาตรการเพื่อความปลอดภัยเพิ่มเติมเพื่อปกป องผูใชงาน เครื่องจากผลกระทบของการสั่น เชน: บํารุงรักษาเครื่องมือ ไฟฟาและอุปกรณประกอบ ทํ ามือใหอุนไว จัดระเบียบลําดับงาน การจัดการกับฝุนอันตราย เมื่อใชเครื่องมือไฟฟานี้สําหรับไสวัสดุออก อาจเกิดฝุนที่เปน อันตรายตอสุขภาพ การสัมผัสหรือหายใจเอาฝุนบางประเภทเขาไป ต. ย. เชน แอสเบสทอส หรือวัสดุที่มีแอสเบสทอส เคลือบผิวท ี่มีสารตะกั่ว โลหะ ไมบางประเภท แรธาตุ และอนุภาคซิลิเกตจากวัสดุผสม หิน ตัวทําละลายสี ผลิตภัณฑรักษาเนื้อไม สีกันเพรียงสําหรับ

ินสมุทร สามารถกระตุนใหเกิดปฏิกิริยาแพแกผูใชเครื่อง หรือผูที่ยืนอยูใกลเคียง และ/หรือนํามาซึ่งโรคติดเชื้อระบบ หายใจ มะเร็ง ความผิดปกติแตกําเนิด หรืออันตรายตอการ เจริญพันธุอื่นๆ อันตรายจากการหายใจเอาฝุนเข าไปขึ้นอยูกับ การรับฝุน ใหใชอุปกรณดูดฝุนที่กําหนดใหใช ไดกับฝุนที่เกิดขึ้น

อุปกรณปองกันรางกาย และจัดสถานที ทํางานใหมี การระบายอากาศที่ดี ปลอยใหวัสดุที่มีแอสเบสทอสเปนงาน ของผูเชี่ยวชาญ ฝุนไมและฝุนที่เปนโลหะเบา สวนผสมรอนๆ ของผงขัด และ เคมีวัสดุ สามารถลุกไหมดวยตนเองภายใตสภาพแวดลอมที่ ไมพึงประสงค หรืออาจทําใหเกิดระเบิดได หลีกเลี่ยงไมให ประกายไฟแลบไปยังทิศทางอุปกรณเก็บผง รวมทั้งอยาให

ือไฟฟาและวัสดุที่ขัดรอนเกินไป ถายอุปกรณเก็บผง/ ถังผงใหทันทวงที ปฏิบัติตามคําแนะนําในการทํางานของบริษัท ผูผลิตวัสดุ รวมทั้งกฎขอบังคับที่เกี่ยวกับว ัสดุชิ้นงาน ที่บังคับ ใชในประเทศของทาน คําแนะนําในการปฏิบัติงาน ปรับสวิทชเลือกการหมุนและสวิทชเลือกเกียรเมื่อเครื่องหยุด นิ่งอยูกับที่แลวเทานั้น ดันสวิทชเลือกเกียรไปจนสุดเสมอ มิฉะนั้นเครื องมือไฟฟาอาจ ไดรับความเสียหาย เมื่อเครื่องมือไฟฟารอนเกินพิกัด ไฟ LED ในดามจับจะกะพริบ ในกรณีที่ทํางานเกินกําลัง เครื่องจะปดสวิทช ตั้งสวิทชเลือกการหมุนไวที่ตําแหนงกลางเพื่อหลีกเลี่ยงการติด เครื่องเองโดยไมตั้งใจ ต. ย. เชน ในระหวางการขนยาย การตั้งแรงบิด โรงงานผลิตตั้งแรงบิดไวสําหรับใชกับสกรูขนาดเล็กจนถึง

การจัดการกับแบตเตอรี่ ใชงานและชารจแบตเตอรี่เฉพาะภายในชวงอุณหภูมิการทํางาน ของแบตเตอรี่ คือ 0 °C – 45 °C (32 °F – 113 °F) เทานั้น เมื่อ เริ่มตนกระบวนการชารจ อุณหภูมิแบตเตอรี่ตองอยูภายในชวง อุณหภูมิการทํางานของแบตเตอรี่ เปอรเซ็นตที่แทจริงของสภาพการชารจแบตเตอร ี่จะแสดงเมื่อ มอเตอรของเครื่องมือไฟฟาหยุดนิ่งเทานั้น ระบบอิเล็กทรอนิกสจะปดสวิทชมอเตอรโดยอัตโนมัติ กอนที่ แบตเตอรี่จะคายประจุออกเกือบหมด การซอมบํารุงและการบริการลูกคา เมื่อทํางานกับโลหะในสภาวะการใชงานหนัก ฝุนนํา ไฟฟาอาจเขามาอยูขางในเครื่องมือไฟฟา ใหใช อากาศอัดที่แหงและปราศจากน้ํามันเปาทําความสะอาดดานใน ของเครื่องมือไฟฟาผานชองระบายอากาศบอยๆ รายการอะไหลที่มีอยูในปจจุบันสําหรับเครื่องมือไฟฟานี้ กรุณาดูในอินเทอรเน็ตที่ www.fein.com ไฟสัญญาณ LED ความหมาย ลักษณะการดําเนินการ

ชารจแบตเตอรี่ ไฟกะพริบสีแดง แบตเตอรี่

ทําแบตเตอรี่ใหเขาสูชวง อุณหภูมิการทํางานของ แบตเตอรี่ จากนั้นจึง

หากตองการ ทานสามารถเปลี่ยนชิ้นสวนดังตอไปนี้เองได: เครื่องมือ แบตเตอรี่, ตะขอล็อคกับสายเข็มขัด ชองเก็บ ดอกสวาน หัวจับดอกสวาน (ASCM12 (**)) การรับประกันและความรับผิดชอบ การรับประกันสําหรับผลิตภัณฑใหมีผลบังคับตามกฎระเบียบ ทางกฎหมายในประเทศที่จําหนายผลิตภัณฑ นอกจากน ี้ บริษัท FEIN ยังใหการรับประกันตามคําประกาศรับประกันของบร ิษัท

FEIN อีกดวย อาจมีเพียงบางสวนของอุปกรณประกอบที่บรรยายหรือแสดง ในหนังสือคูมือการใชงานนี้ รวมอยูในการจัดส งเครื่องมือไฟฟา

การรับรองการปฏิบัติตามมาตรฐาน บริษัท FEIN ขอรับรองโดยรับผิดชอบแตเพียงผูเดียววา ผลิตภัณฑนี้สอดคลองกับขอกําหนดที่เกี่ยวเนื องกันที่ระบุ ไวในหนาสุดทายของหนังสือคูมือการใชงานนี้ เอกสารทางเทคนิคที่: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd การรักษาสภาพแวดลอมและการกําจัดขยะ ตองคัดแยกหีบหอ เครื่องมือไฟฟา และอุปกรณประกอบที่ เสื่อมสภาพ เพื่อสงเขาสูกระบวนการนํากลับมาใชใหมโดยไม ทําลายสภาพแวดลอม ตองคายประจุออกกอนนําแบตเตอรี่ไปทิ้งอยางถูกตอง สําหรับแบตเตอรี่ที่คายประจุออกไมหมดสิ้น ใหห อหุมขั้วดวย ฉนวนเทปเพื่อปองกันการลัดวงจร OBJ_BUCH-0000000196-001.book Page 141 Wednesday, June 24, 2015 10:13 AM142
