BRUKSANVISNING ASCM 12 QC Fein

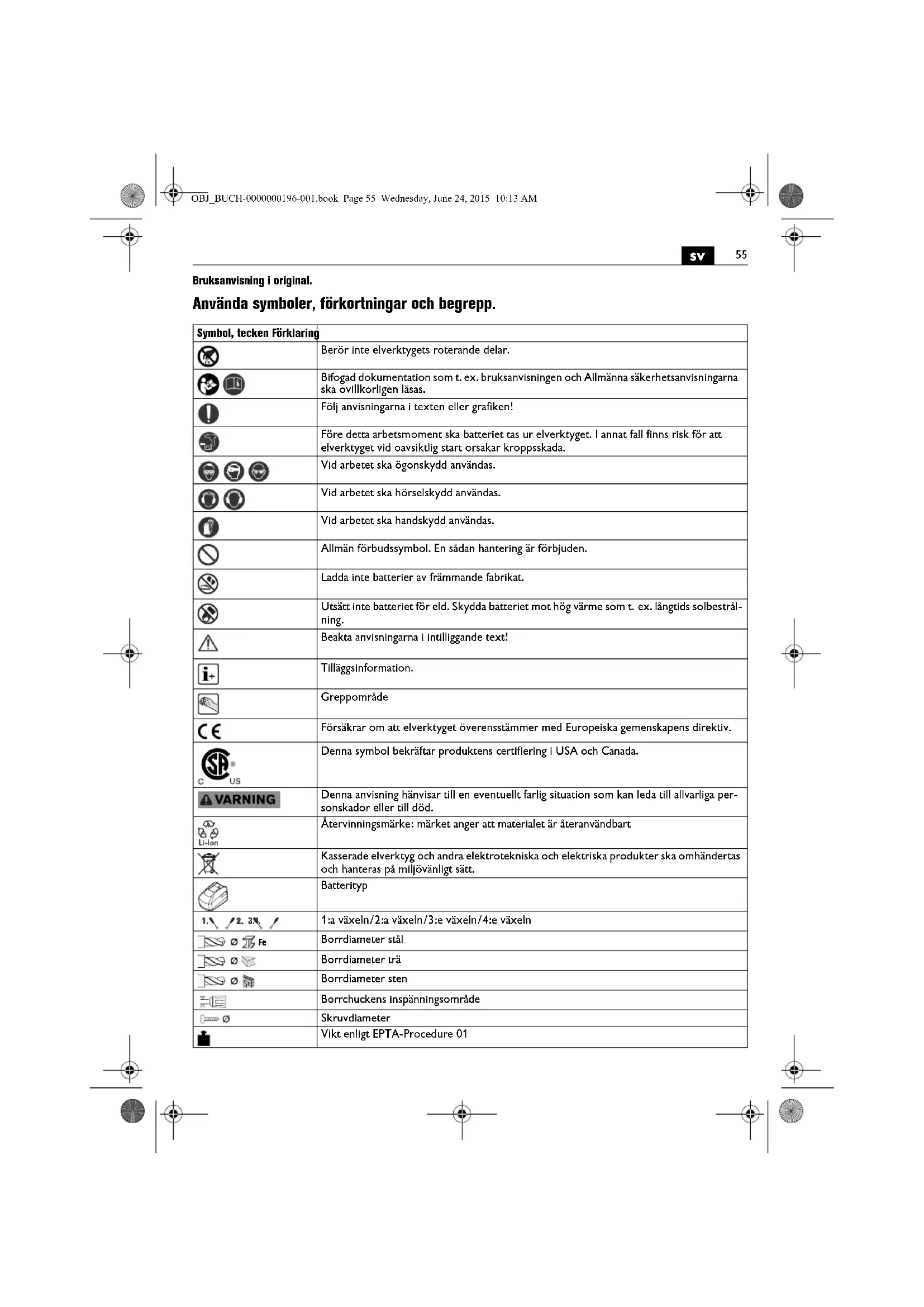

Bruksanvisning i original. Använda symboler, förkortningar och begrepp. Symbol, tecken Förklaring Berör inte elverktygets roterande delar. Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas. Följ anvisningarna i texten eller grafiken! Före detta arbetsmoment ska batteriet tas ur elverktyget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar kroppsskada. Vid arbetet ska ögonskydd användas. Vid arbetet ska hörselskydd användas. Vid arbetet ska handskydd användas. Allmän förbudssymbol. En sådan hantering är förbjuden. Ladda inte batterier av främmande fabrikat. Utsätt inte batteriet för eld. Skydda batteriet mot hög värme som t. ex. långtids solbestrål- ning. Beakta anvisningarna i intilliggande text! Tilläggsinformation. Greppområde Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv. Denna symbol bekräftar produktens certifiering i USA och Canada. Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga per- sonskador eller till död. Återvinningsmärke: märket anger att materialet är återanvändbart Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt. Batterityp 1:a växeln/2:a växeln/3:e växeln/4:e växeln Borrdiameter stål Borrdiameter trä Borrdiameter sten Borrchuckens inspänningsområde Skruvdiameter Vikt enligt EPTA-Procedure 01

För din säkerhet. Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som upp- står till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvisningar“ (publikationsnummer 3 41 30 054 06 1). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning. Beakta även tillämpliga nationella arbetarskyddsbestäm- melser. Avsedd användning av elverktyget: handhållen borrskruvdragare för i- och urdragning av skruvar och muttrar, för borrning och skruvdragning i metall, trä, plast och keramik och för gängskärning med av FEIN godkända insatsverktyg och tillbehör utan vatten- tillförsel i väderskyddad omgivning. Speciella säkerhetsanvisningar. Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar. Kontakt med en spänningsförande led- ning kan sätta elverktygets metalldelar under spänning och leda till elstöt. Se upp för dolt liggande elledningar, gas- och vattenrör. Kontrollera arbetsområdet t. ex. med en metalldetektor innan arbetet påbörjas. Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglas- ögon. Om så behövs, använd dammfiltermask, hörsel- skydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andnings- skydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller. Säkra arbetsstycket. Arbetsstycket ligger säkrare i en uppspänningsanordning än i handen. Håll stadigt tag i elverktyget. Höga reaktionsmoment kan kortvarigt uppstå. Lågt varvtal Högt varvtal Reducera vridmomentet Öka vridmomentet (**) innehåller inga siffror eller bokstäver Tecken Internationell enhet Nationell enhet Förklaring U V V Elektrisk likspänning f Hz Hz Frekvens

, rpm, r/min r/min Tomgångsvarvtal (med fulladdat batteri)

rpm Slagfrekvens M... Nm Nm Vridmoment (hårt/mjukt skruvförband) Ø mm mm Diameter för en rund komponent

dB dB Ljudtrycksnivå

Vibrationsemissionsvärde enligt EN 60745 (vektorsumma i tre riktningar) h,D m/s

Medelvibrationsvärde för borrning i metall

Aritmetiskt medelvärde av vibrationens totalvärde m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Bas- och härledda enheter från det Internationella enhetssystemet SI. Symbol, tecken Förklaring OBJ_BUCH-0000000196-001.book Page 56 Wednesday, June 24, 2015 10:13 AM57

Asbesthaltigt material får inte bearbetas. Asbest anses vara cancerframkallande. Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd dekaler. Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget. Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara. Rikta inte på nära håll blicken mot ljuset från elverkty- gets lampa. Rikta inte lampans ljus mot ögonen på perso- ner som befinner sig i närheten. Lampans strålning kan skada ögat. Rikta inte elverktyget mot dig själv, andra personer eller djur. Risk finns att vassa eller heta elverktyg orsakar per- sonskada. Användning och hantering av batterier (batterimoduler). För undvikande av faror som t. ex. brandskador, explo- sion, hudskador och andra personskador vid hantering med batterierna ska följande anvisningar följas: Batterierna får inte tas isär och inte heller krossas. Utsätt inte batterierna för mekaniska stötar. Ett skadat eller felanvänt batteri kan orsaka hälsovådliga ångor och väts- kor. Ångorna kan leda till irritation i andningsvägarna. Batterivätskan kan medföra hudirritation eller brännska- da. Om batterivätskan vätt intilliggande föremål, kontrollera berörda delar, rengör eller byt dem vid behov. Utsätt inte batteriet för hetta eller eld. Låt inte batteriet ligga i solljus. Plocka upp batteriet ur originalförpackningen först när det ska användas. För alla åtgärder på elverktyget ta batteriet ur elverkty- get. Om elverktyget startar oavsiktligt finns risk för kroppsskada. Frånkoppla först elverktyget innan batteriet tas ut. Håll barn på betryggande avstånd från batterier. Håll batteriet rent och skydda det mot fukt och vatten. Rengör batteriets och elverktygets nedsmutsade anslut- ningar med en torr, ren trasa. Använd endast felfria original FEIN-batterier som är avsedda för elverktyget. Vid åtgärder på och laddning av felaktiga, skadade, reparerade, renoverade, kopierade batterier eller batterier av främmande fabrikat finns risk för brand och/eller explosion. Följ säkerhetsanvisningarna i batteriladdarens bruksan- visning. Hand-arm-vibrationer Mätningen av den vibrationsnivå som anges i denna anvis- ning har utförts enligt en mätmetod som är standardise- rad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedöm- ning av vibrationsbelastningen. Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverk- tyget används för andra ändamål och med andra insats- verktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Detta kan öka vibrationsbelast- ningen väsentligt under den totala tidsperioden. För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatö- ren mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen. Hantering av hälsovådligt damm Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå. Beröring eller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt mate- rial, färglösningsmedel, träskyddsmedel, antifouling för vattenfordon kan hos personer utlösa allergiska reaktio- ner och/eller andningsbesvär, cancer, fortplantnings- skada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det damm som bildas, personlig skyddsutrustning och se till att arbetsplatsen är väl ventilerad. Låt en fackman bear- beta asbesthaltigt material. Trädamm och lättmetallsdamm, het blandning av slip- damm och kemiska ämnen kan under ogynnsamma för- hållanden antändas eller explodera. Undvik gnistor i riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbehål- laren, beakta materialtillverkarens anvisningar för bear- betning samt de föreskrifter för bearbetat material som gäller i ditt land. Användningsinstruktioner. Påverka riktningsomkopplaren och växelomkopplaren endast på frånkopplad motor. Skjut växellägesomkopplaren alltid mot stopp. I annat fall kan elverktyget skadas. En termisk överbelastning av elverktyget indikeras genom att LED-dioden i handtaget blinkar. Vid överbelastning kopplar elverktyget från. Ställ riktningsomkopplaren i mittläge för att undvika oav- siktlig driftstart, t. ex. vid transport. Inställning av vridmoment Vid fabriken har skruvdragaren ställts in i läge för mindre och medelstora skruvar. OBJ_BUCH-0000000196-001.book Page 57 Wednesday, June 24, 2015 10:13 AM58

Hantering av batterier. Använd och ladda batteriet endast inom temperaturom- rådet 0 °C – 45°C (32 °F – 113 °F). Batteriets temperatur måste vid start av laddning ligga inom driftstemperatur- området. Batteriets faktiska laddningstillstånd indikeras endast när elverktygets motor stängts av. När en djupurladdning av batteriet hotar, stannar elektro- niken automatiskt motorn. Underhåll och kundservice. Vid bearbetning av metall kan under extrema betingelser ledande damm samlas i elverkty- gets inre. Renblås ofta elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft. Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com. Följande delar kan du vid behov själv byta ut: insatsverktyg, batteri, bälthållare, bitsställ, borrchuck (ASCM12 (**)) Garanti och tilläggsgaranti. Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti- förklaring. Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen. Försäkran om överensstämmelse. FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida. Tekniska publikationer finns hos: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Miljöskydd, avfallshantering. Förpackning, skrotade elverktyg och tillbehör ska hante- ras på miljövänligt sätt. Avfallshantera batterier endast i urladdat tillstånd. Om batteriet inte är fullständigt urladdat, isolera stick- kontakten med tejp för att undvika kortslutning. LED-indikering Betydelse Aktion 1–4 gröna LED procentuellt laddningstill- stånd Drift kontinuerligt rött ljus Batteriet är näs- tan urladdat Ladda batteriet rött blinkljus Batteriet är inte driftklart Låt batteriet anta driftstemperatur innan det laddas OBJ_BUCH-0000000196-001.book Page 58 Wednesday, June 24, 2015 10:13 AM59
