BRUGSANVISNING ASCM 12 QC Fein

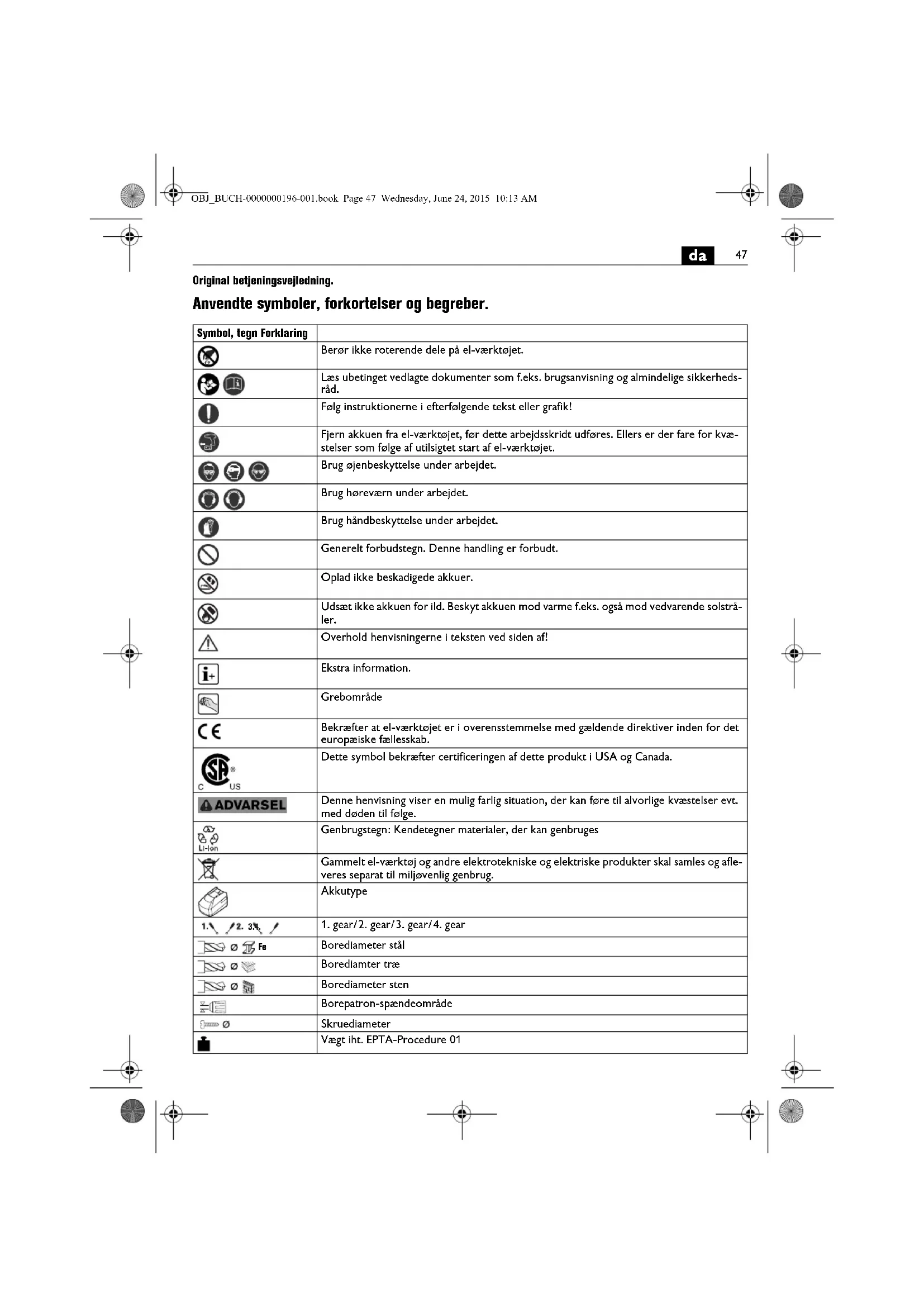

Original betjeningsvejledning. Anvendte symboler, forkortelser og begreber. Symbol, tegn Forklaring Berør ikke roterende dele på el-værktøjet. Læs ubetinget vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerheds- råd. Følg instruktionerne i efterfølgende tekst eller grafik! Fjern akkuen fra el-værktøjet, før dette arbejdsskridt udføres. Ellers er der fare for kvæ- stelser som følge af utilsigtet start af el-værktøjet. Brug øjenbeskyttelse under arbejdet. Brug høreværn under arbejdet. Brug håndbeskyttelse under arbejdet. Generelt forbudstegn. Denne handling er forbudt. Oplad ikke beskadigede akkuer. Udsæt ikke akkuen for ild. Beskyt akkuen mod varme f.eks. også mod vedvarende solstrå- ler. Overhold henvisningerne i teksten ved siden af! Ekstra information. Grebområde Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab. Dette symbol bekræfter certificeringen af dette produkt i USA og Canada. Denne henvisning viser en mulig farlig situation, der kan føre til alvorlige kvæstelser evt. med døden til følge. Genbrugstegn: Kendetegner materialer, der kan genbruges Gammelt el-værktøj og andre elektrotekniske og elektriske produkter skal samles og afle- veres separat til miljøvenlig genbrug. Akkutype

1. gear/2. gear/3. gear/4. gear

Borediameter stål Borediamter træ Borediameter sten Borepatron-spændeområde Skruediameter Vægt iht. EPTA-Procedure 01

For din egen sikkerheds skyld. Læs alle sikkerhedsråd og instruk- ser. I tilfælde af manglende overhol- delse af sikkerhedsråd og instrukser er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsråd og instrukser til senere brug. Anvend ikke dette el-værktøj, før du har læst nær- værende brugsanvisning samt vedlagte „Alminde- lige sikkerhedsråd“ (skriftnummer 3 41 30 054 06 1) nøje igennem og forstået det hele. Opbevar nævnte materiale til senere brug og giv det videre til en evt. ny ejer. Læs og overhold ligeledes de gældende nationale arbejds- beskyttende bestemmelser. El-værktøjets formål: Håndført boreskruemaskine til iskruning og uddrejning af skruer og møtrikker og til skruning i metal, træ, kunststof og keramik samt til gevindskæring med det af FEIN tilladte tilbehør uden vandtilførsel i vejrbeskyttede omgivelser. Specielle sikkerhedsforskrifter. Hold værktøjet i de isolerede gribeflader, når arbejde udføres, hvor tilbehøret kan ramme skjulte strømlednin- ger. Kontakten med en spændingsførende ledning kan også sætte metalholdige værktøjsdele under spænding, hvilket kan føre til elektrisk stød. Hold øje med skjult liggende elektriske ledninger, gas- og vandrør. Kontrollér arbejdsområdet (f.eks. med en metal- pejler), før arbejdet påbegyndes. Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støv- maske, høreværn, beskyttelseshandsker eller specialfor- klæde, der beskytter dig mod små slibe- og materialepartikler. Øjnene skal beskyttes mod frem- mede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller ånde- drætsmaske skal filtrere det støv, der opstår under arbej- det. Udsættes du for høj støj i længere tid, kan du lide høretab. Sikre emnet. Et emne, der holdes med en spændeanord- ning, holdes mere sikkert end i hånden. Lille omdrejningstal Stort omdrejningstal Drejningsmoment reduceres Drejningsmoment øges (**) kan indeholde tal eller bogstaver Tegn Enhed international Enhed national Forklaring U V V Elektrisk jævnspænding f Hz Hz Frekvens

/min Slagtal M... Nm Nm Drejningsmoment (hårdt/blødt skruearbejde) Ø mm mm Diameter på en rund del

aritmetisk middelværdi for de samlede svingnings- værdier m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Hold godt fast i el-værktøjet. Der kan opstå høje reakti- onsmomenter for en kort tid. Sav ikke i asbestholdigt materiale. Asbest er registreret som kræftfremkaldende. Det er forbudt at skrue eller nitte skilte og tegn på el- værktøjet. En beskadiget isolering beskytter ikke mod elektrisk stød. Anvend klæbeetiketter. Anvend ikke tilbehør, hvis det ikke er udviklet eller frigi- vet specielt af el-værktøjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehøret passer til dit el-værktøj. Rengør ventilationsåbningerne på el-værktøjet med regelmæssige mellemrum med ikke-metallisk værtøj. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsamles. Ret aldrig blikket ind i el-værktøjets lampelys fra kort afstand. Ret aldrig lampelyset ind i øjnene på andre per- soner, der befinder sig i nærheden. Lysstrålen kan være skadeligt for øjet. Ret ikke el-værktøjet mod dig selv, andre personer eller dyr. Skarpt eller varmt tilbehør kan føre til kvæstelser. Brug og behandling af akkuen (akkublokke). Overhold følgende henvisninger for at undgå farer som forbrænding, brand, eksplosion, hudkvæstelser og andre kvæstelser som følge af håndtering med akkuerne: Akkuer må ikke skilles ad, åbnes eller hakkes itu. Udsæt ikke akkuerne for mekaniske stød. Beskadiges akkuen eller anvendes den forkert, kan skadelige dampe og væsker strømme ud. Dampene kan irritere luftvejene. Udstrømmende akkuvæske kan føre til hudirritation eller forbrændinger. Hvis væske strømmer ud af den beskadigede akku og fugter nærliggende genstande, kontroller da de pågæl- dende dele, rengør dem eller udskift dem efter behov. Udsæt ikke akkuen for varme eller ild. Opbevar ikke akkuen i direkte solstråler. Tag først akkuen ud af den originale emballage, når den skal bruges. Tag akkuen ud af el-værktøjet, før arbejde udføres på el- værktøjet. Går el-værktøjet utilsigtet i gang, kan man blive kvæstet. Fjern kun akkuen, når el-værktøjet er slukket. Hold akkuer uden for børns rækkevidde. Hold akkuen ren og beskyt den mod fugtighed og vand. Rengør akkuens og el-værktøjets snavsede tilslutninger med en tør, ren klud. Brug kun intakte originale FEIN akkuer, der er beregnet til dit el-værktøj. Arbejde med og opladning af forkerte, beskadigede eller reparerede akkuer, efterligninger og fremmede fabrikater er forbundet med fare for brand og/eller fare for eksplosion. Følg sikkerhedsrådene i brugsanvisningen til akku-lade- ren. Hånd-arm-vibrationer Vibrationsniveauet angivet i disse instruktioner er målt jævnfør en måleprocedure, normeret i EN 60745, og kan benyttes til indbyrdes sammenligning af el-værktøj. Den egner sig desuden til en foreløbig vurdering af vibrations- belastningen. Det angivne vibrationsniveau repræsenterer el-værktø- jets vigtigste anvendelsesformer. Men hvis el-værktøjet benyttes på anden måde med ikke formålsbestemt tilbe- hør eller ved utilstrækkelig vedligeholdelse, kan vibrati- onsniveauet afvige. Derved kan vibrationsbelastningen i hele arbejdsperioden forøges betydeligt. Ved en nøjagtig vurdering af vibrationsbelastningen bør der også tages højde for den tid, hvor værktøjet enten er slukket eller fortsat er tændt, men ikke er i egentlig brug. Det kan reducere vibrationsbelastningen i hele arbejds- perioden betydeligt. Fastlæg yderligere sikkerhedsforanstaltninger til beskyt- telse af brugeren mod vibrationernes effekt som f.eks.: Vedligeholdelse af el-værktøj og tilbehør, hold hænderne varme, organisation af arbejdsprocedurer. Håndtering med farligt støv Bruges dette værktøj til materialeafslibende arbejdspro- cesser, opstår der støv, der kan være farligt. Berøring eller indånding af nogle former for støv som f.eks. fra asbest og asbestholdige materialer, blyholdig maling, metal, nogle træsorter, mineraler, silikatpartikler med stenholdige materialer, farveopløsende midler, træ- beskyttelsesmidler, antifouling til vandkøretøjer kan udløse allergiske reaktioner og/eller luftvejssygdomme, kræft og forplantningsskader hos personer med allergiske reaktioner. Risikoen for at indånde støv afhænger af eks- positionen. Brug en opsugningsmåde, der er afstemt efter det støv, der opstår, samt personligt beskyttelsesudstyr og sørg for god udluftning/ventilation på arbejdspladsen. Overlad altid behandling af asbestholdigt materiale til fag- folk. Træstøv og letmetalstøv, varme blandinger af slibestøv og kemiske stoffer kan under ugunstige betingelser antæn- des af sig selv og føre til eksplosion. Undgå gnistregn hen imod støvbeholder samt overophedning af el-værktøjet og slibegodset, tøm rettidigt støvbeholderen, følg bear- bejdningshenvisningerne fra materialeproducenten samt de forskrifter, der gælder i brugslandet for de materialer, der skal bearbejdes. Betjeningsforskrifter. Tryk kun på retningsomskifteren og gearvælgeren, når motoren står stille. Skub altid gearvælgeren helt i bund. Ellers kan el-værktø- jet blive beskadiget. Overbelastes el-værktøjet termisk, blinker LED-lampen i ekstrahåndtaget. El-værktøjet slukker, hvis det overbelastes. Stil retningsomskifteren i midten for at undgå utilsigtet ibrugtagning f.eks. under transporten. Drejningsmoment indstilles Fabriksindstillingen svarer til området for små og middel- store skruer. OBJ_BUCH-0000000196-001.book Page 49 Wednesday, June 24, 2015 10:13 AM50

Håntering med akkuen. Brug og lad kun akkuen i et akku-driftstemperatur- område mellem 0 °C – 45 °C (32°F – 113 °F). Akku-tem- peraturen skal befinde sig i akku- driftstemperaturområdet, når opladningen går i gang. Akkuens ægte procentuelle ladetilstand vises kun, når el- værktøjets motor er stoppet. Ved en forestående dyb afladning af akkuen stopper elek- tronikken automatisk motoren. Vedligeholdelse og kundeservice. Under ekstreme brugsbetingelser kan bear- bejdning af metal føre til aflejring af ledende støv inde i el-værktøjet. Blæs hyppigt den ind- vendige del af el-værktøjet med tør og oliefri trykluft gen- nem ventilationsåbningerne. Den aktuelle reservedelsliste til dette el-værktøj findes på internettet under www.fein.com. Følgende dele kan du selv udskifte efter behov: tilbehør, akku, bælteholder, bitgarage, borepatron (ASCM12 (**)) Mangelsansvar/reklamationsret og garanti. Mangelsansvaret/reklamationsretten er fastlagt i de lovbe- stemmelser, der gælder i det land, hvor maskinen mar- kedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring. Det kan være, at el-værktøjet kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvis- ning. Overensstemmelseserklæring. Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmelser, der findes på den sidste side i denne brugsanvisning. Teknisk materiale hos: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Miljøbeskyttelse, bortskaffelse. Emballage, udtjent el-værktøj og tilbehør bedes afleveret til miljøvenlig genbrug. Akkuer skal være afladet, før de bortskaffes. Ved ikke fuldstændigt afladede akkuer isoleres stikforbin- delsen med tape for at beskytte mod kortslutning. LED-lampe Betydning Aktion 1–4 grøn LED-lampe Procentuel ladetilstand Drift rødt kon- stant lys Akku er næsten tom Akku lades rødt blin- kende lys Akku er ikke klar til drift Akku stilles i akku- drifts- temperaturområde, her- efter lades den OBJ_BUCH-0000000196-001.book Page 50 Wednesday, June 24, 2015 10:13 AM51
