MANUAL DE UTILIZARE ASCM 12 QC Fein

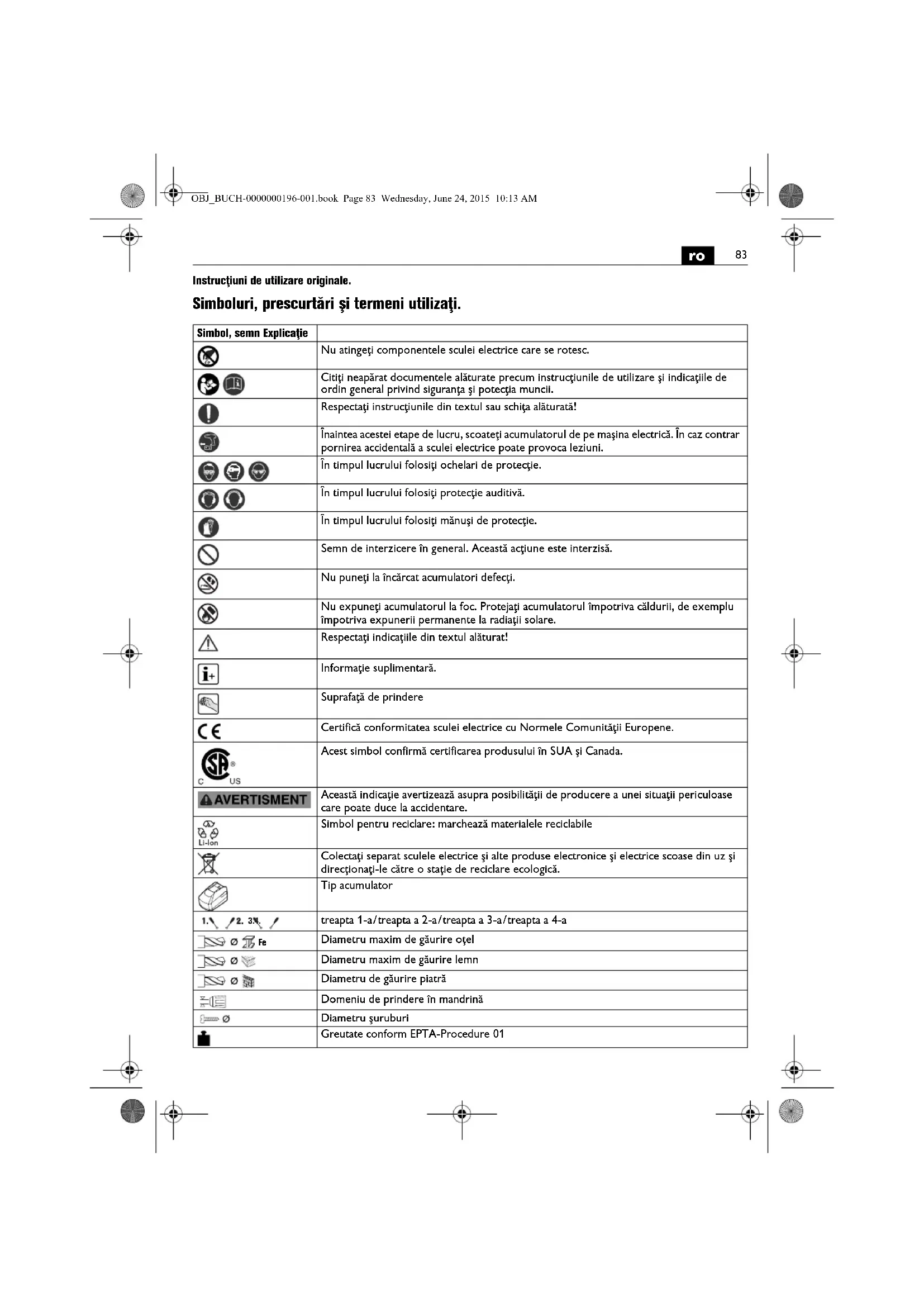

Instrucţiuni de utilizare originale. Simboluri, prescurtări şi termeni utilizaţi. Simbol, semn Explicaţie Nu atingeţi componentele sculei electrice care se rotesc. Citiţi neapărat documentele alăturate precum instrucţiunile de utilizare şi indicaţiile de ordin general privind siguranţa şi potecţia muncii. Respectaţi instrucţiunile din textul sau schiţa alăturată! Înaintea acestei etape de lucru, scoateţi acumulatorul de pe maşina electrică. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni. În timpul lucrului folosiţi ochelari de protecţie. În timpul lucrului folosiţi protecţie auditivă. În timpul lucrului folosiţi mănuşi de protecţie. Semn de interzicere în general. Această acţiune este interzisă. Nu puneţi la încărcat acumulatori defecţi. Nu expuneţi acumulatorul la foc. Protejaţi acumulatorul împotriva căldurii, de exemplu împotriva expunerii permanente la radiaţii solare. Respectaţi indicaţiile din textul alăturat! Informaţie suplimentară. Suprafaţă de prindere Certifică conformitatea sculei electrice cu Normele Comunităţii Europene. Acest simbol confirmă certificarea produsului în SUA şi Canada. Această indicaţie avertizează asupra posibilităţii de producere a unei situaţii periculoase care poate duce la accidentare. Simbol pentru reciclare: marchează materialele reciclabile Colectaţi separat sculele electrice şi alte produse electronice şi electrice scoase din uz şi direcţionaţi-le către o staţie de reciclare ecologică. Tip acumulator treapta 1-a/treapta a 2-a/treapta a 3-a/treapta a 4-a Diametru maxim de găurire oţel Diametru maxim de găurire lemn Diametru de găurire piatră Domeniu de prindere în mandrină Diametru şuruburi Greutate conform EPTA-Procedure 01

Pentru siguranţa dumneavoastră. Citiţi toate instrucţiunile şi indicaţiile privind siguranţa şi protecţia muncii. Nerespectarea instrucţiunilor şi indicaţiilor privind siguranţa şi protecţia muncii poate duce la electrocutare, incendiu şi/sau provoca leziuni grave. Păstraţi în vederea unei utilizări viitoare toate instrucţiunile şi indicaţiile privind siguranţa şi protecţia muncii. Nu folosiţi această sculă electrică înainte de a citi temeinic şi a înţelege în întregime prezentele instrucţiuni de utilizare cât şi „Instrucţiunile de ordin general privind siguranţa şi protecţia muncii“ (număr document 3 41 30 054 06 1) alăturate. Păstraţi documentaţia amintită în vederea unei utilizări ulterioare şi transmiteţi-le mai departe în cazul predării sau înstrăinării sculei electrice. Respectaţi deasemenea normele naţionale de protecţia muncii. Destinaţia sculei electrice: maşină de găurit şi înşurubat pentru înşurubarea şi deşurubarea de şuruburi şi piuliţe, pentru găurire în metal, lemn, material plastic şi ceramică cât şi pentru filetare cu accesorii admise de FEIN, fără alimentare cu apă, în mediu protejat la intemperii. Instrucţiuni speciale privind siguranţa şi protecţia muncii. Ţineţi scula electrică de suprafeţele de prindere izolate atunci când executaţi lucrări în cursul cărora accesoriul poate atinge conductori electrici ascunşi. Contactul cu un conductor aflat sub tensiune poate pune sub tensiune şi componentele metalice ale sculei electrice şi provoca electrocutare. Aveţi grijă la conductorii electrici ascunşi, conductele de gaz şi de apă ascunse. Înainte de a începe lucrul controlaţi, de ex. cu un detector de metale, sectorul de lucru. Turaţie mică Turaţie mare Reduceţi momentul de torsiune Măriţi momentul de torsiune (**) poate conţine cifre sau litere Simbol Unitate de măsură internaţională Unitate de măsură naţională Explicaţie U V V Curent electric continuu f Hz Hz Frecvenţă

, rpm, r/min rot/min Turaţie de mers în gol (cu acumulatorul complet încărcat)

bătăi/min Număr percuţii M... Nm Nm Moment de torsiune (înşurubare dură/moale) Ø mm mm Diametrul unei piese rotunde

dB dB Nivel presiune sonoră

dB dB Nivel putere sonoră

Valoarea vibraţiilor emise conform EN 60745 (suma vectorială a trei direcţii) h,D m/s

Valoare medie a vibraţiilor pentru găurire în metal

Medie aritmetică a valorilor totale ale vibraţiilor m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unităţi de măsură de bază sau derivate din Sistemul Internaţional SI. Simbol, semn Explicaţie OBJ_BUCH-0000000196-001.book Page 84 Wednesday, June 24, 2015 10:13 AM85

Purtaţi echipament personal de protecţie. În funcţie de utilizare, purtaţi o protecţie completă a feţei, protecţie pentru ochi sau ochelari de protecţie. Dacă este cazul, purtaţi mască de protecţie împotriva prafului, protecţie auditivă, mănuşi de protecţie sau şorţ special care să vă ferească de micile aşchii şi particule de material. Ochii trebuie protejaţi de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicaţii. Masca de protecţie împotriva prafului sau masca de protecţie a respiraţiei trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteţi expuşi timp îndelungat zgomotului puternic, vă puteţi pierde auzul. Asiguraţi piesa de lucru. O piesă de lucru fixată cu un dispozitiv de prindere este ţinută mai sigur decât atunci când o prindeţi numai cu mâna. Prindeţi strâns scula electrică. Pentru scurt timp pot apărea forţe de reacţie puternice. Nu prelucraţi materiale care conţin azbest. Azbestul se consideră a fi cancerigen. Este interzisă înşurubarea sau nituirea de plăcuţe şi embleme pe scula electrică. O izolaţie deteriorată nu oferă protecţie împotriva electrocutării. Folosiţi etichete autocolante. Nu folosiţi accesorii care nu au fost realizate sau autorizate în mod special de fabricantul sculei electrice. Utilizarea în condiţii de siguranţă nu este garantată numai prin faptul că accesoriul resprectiv se potriveşte la scula dumneavoastră electrică. Curăţaţi regulat orificiile de aerisire ale sculei electrice cu unelte nemetalice. Ventilatorul trage praful în carcasă. Acest fapt poate cauza pericole electrice în cazul acumulării excesive de pulberi metalice, generând pericole electrice. Nu priviţi niciodată de la distanţe mici în lumina lămpii sculei electrice. Nu îndreptaţi niciodată lumina lămpii spre ochii altor persoane, aflate în preajmă. Radiaţia emisă de sursa de lumină poate fi dăunătoare pentru ochi. Nu îndreptaţi scula electrică spre dumneavoastră, spre alte persoane sau animale. Există pericol de rănire din cauza accesoriilor ascuţite sau fierbinţi. Utilizarea şi manevrarea acumulatorului (pachetului de acumulatori). Pentru evitarea situaţiilor periculoase cum ar fi arsurile, incendiul, explozia, răniri ale pielii şi alte răniri în timpul manipulării acumulatorilor, vă rugăm să respectaţi următoarele indicaţii: Nu este permisă demontarea, deschiderea şi dezasamblarea acumulatorilor. Nu expuneţi acumulatorii şocurilor mecanice. În caz de deteriorare a acumulatorului şi utilizare neconformă destinaţiei, din acesta se pot degaja vapori şi se pot scurge lichide nocive. Vaporii pot irita căile respiratorii. Lichidul scurs din acumulator poate duce la iritaţii sau arsuri ale pielii. În cazul în care lichidul scurs din acumulatorul deteriorat a umectat obiectele învecinate, verificaţi piesele respective, curăţaţi-le sau, dacă este necesar, înlocuiţi- le. Nu expuneţi acumulatorul la căldură sau la foc. Nu depozitaţi acumulatorul în lumina directă a soarelui. Înainte de a-l utiliza, extrageţi acumulatorul din ambalajul său original. Înaintea oricăror intervenţii asupra sculei electrice, detaşaţi acumulatorul de pe aceasta. În cazul în care scula electrică porneşte accidental, există pericol de rănire. Detaşaţi acumulatorul de pe scula electrică numai după ce în prealabil aţi oprit-o. Ţineţi acumulatorii la loc inaccesibil copiilor. Păstraţi acumulatorul curat şi protejaţi-l de umezeală şi apă. Curăţaţi contactele murdare ale acumulatorului şi ale sculei electrice cu o lavetă uscată, curată. Folosiţi numai acumulatori intacţi, originali FEIN, destinaţi sculei dumneavoastră electrice. În timpul lucrului şi la încărcarea unor acumulatori deterioraţi, reparaţi sau modificaţi, a unor produse contrafăcute şi de fabricaţie străină, există pericol de incendiu şi/sau explozie. Respectaţi indicaţiile privind siguranţa cuprinse în instrucţiunile de utilizare ale încărcătorului. Vibraţii mână-braţ Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 şi poate fi utilizat la compararea sculelor electrice între ele. Nivelul specificat al vibraţiilor se referă la utilizările principale ale sculei electrice. Desigur în cazul în care scula electrică va fi folosită pentru alte utilizări, cu dispozitive de lucru neautorizate sau nu va beneficia de o întreţinere corespunzătoare, nivelul vibraţiilor poate fi diferit. Aceasta poate mări considerabil expunerea la vibraţii calculată pe tot intervalul de lucru. Pentru o evaluare precisă a expunerii la vibraţii ar trebui luate în considerare şi perioadele de timp în care scula electrică este oprită sau este în funcţiune dar nu este folosită efectiv. Aceasta ar putea reduce semnificativ expunerea la vibraţii calculată cumulativ pe întregul interval de lucru. Adoptaţi măsuri suplimentare privind siguranţa, pentru a proteja operatorul împotriva efectelor vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a dispozitivelor de lucru, menţinerea la cald a mâinilor, organizarea raţională a proceselor de lucru. Manipularea pulberilor periculoase În timpul operaţiilor de îndepărtare a materialului cu această unealtă, se degajă pulberi care pot fi periculoase. Atingerea sau inhalarea anumitor pulberi ca de exemplu azbest şi materiale care conţin azbest, vopsele pe bază de plumb, metale, anumite tipuri de lemn, minerale, particule de silicaţi provenind din materiale de construcţii din piatră, solvenţi, agenţi de protecţie a lemnului, vopsele antifouling pentru cisterne, pot provoca reacţii alergice şi/sau afecţiuni ale căilor respiratorii, cancer, infertilitate. Riscul generat de inhalarea acestor pulberi depinde de gradul de expunere la acestea. Folosiţi o instalaţie de aspirare adecvată tipului de praf degajat precum şi echipamente personale de protecţie şi asiguraţi o bună ventilare a locului de muncă. Nu permiteţi prelucrarea materialelor care conţin azbest decât de către personal corespunzător calificat. OBJ_BUCH-0000000196-001.book Page 85 Wednesday, June 24, 2015 10:13 AM86

În condiţii nefavorabile, praful de lemn şi de metale uşoare, amestecurile fierbinţi de praf de şlefuire şi substanţe chimice se pot autoaprinde sau provoca explozii. Împiedicaţi zborul scânteilor în direcţia recipientului colector de praf precum şi încălzirea excesivă a sculei electrice şi a materialului şlefuit, goliţi din timp recipientul colector de praf, respectaţi instrucţiunile de prelucrare ale producătorului materialului respectv cât şi prescripţiile în vigoare în ţara dumneavoastră cu privire la materialele de prelucrat. Instrucţiuni de utilizare. Acţionaţi comutatorul sensului de rotaţie şi comutatorul de selecţie a treptelor de putere numai cu motorul oprit. Împingeţi întotdeauna comutatorul de selecţie a treptelor de putere până la punctul de oprire. Altfel scula electrică s-ar putea deteriora. O suprasolicitare termică a sculei electrice este semnalizată prin clipirea LED-ului din mâner. În caz de suprasolicitare scula electrică se opreşte din funcţionare. Aduceţi comutatorul sensului de rotaţie în poziţia din mijloc pentru a evita pornirea involuntară a sculei electrice, de exemplu în timpul transportului. Reglarea momentului de torsiune Reglajul din fabrică corespunde domeniului adecvat şuruburilor de dimensiuni mai mici până la medii. Manipularea acumulatorului. Folosiţi şi încărcaţi acumulatorul numai în domeniul temperaturiloir de lucru de 0 °C – 45°C (32 °F – 113 °F). În momentul începerii procesului de încărcare, temperatura acumulatorului trebuie să fie în domeniul temperaturilor de lucru ale acumulatorului. Nivelul procentual real de încărcare a acumulatorului este afişat numai atunci când motorul sculei electrice este oprit. Înainte de a se ajunge la descărcarea profundă a acumulatorului, sistemul electronic opreşte automat motorul. Întreţinere şi asistenţă service post- vânzări. În cazul unor condiţii de utilizare extrem de grele, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf bun conducător electric. Suflaţi frecvent aer comprimat uscat şi fără ulei prin orificiile de aerisire în interiorul sculei electrice. Găsiţi lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com. Puteţi schimba şi singuri, dacă este necesar, următoarele piese: scule, acumulator, magazie biţi, mandrină (ASCM12 (**)) Garanţia legală de conformitate şi garanţia comercială. Garanţia legală de conformitate a produsului se acordă conform reglementărilor legale din ţara punerii în circulaţie a acestuia. În plus, FEIN acordă o garanţie comercială conform certificatului de garanţie al producătorului FEIN. Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesoriilor descrise sau ilustrate în prezentele instrucţiuni de folosire. Declaraţie de conformitate. Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucţiuni de utilizare. Documentaţie tehnică la: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Protecţia mediului înconjurător, eliminare. Ambalajele, sculele electrice şi accesoriile scoase din uz trebuie direcţionate către o staţie de reciclare ecologică. După ce mai întâi i-aţi descărcat, direcţionaţi acumulatorii către un punct de colectare a deşeurilor sortate. În cazul în care acumulatorii nu sunt complet descărcaţi, ca o măsură preventivă, izolaţi conectorii acestuia cu bandă adezivă. Indicator cu LED-uri Semnificaţie Acţiune LED verde 1–4 nivel de încărcare în procente Funcţionare lumină roşie continuă Acumulatorul este aproape descărcat Încărcaţi acumulatorul lumină roşie intermitentă Acumulatorul nu este pregătit de funcţionare Aduceţi acumulatorul în domeniul temperaturilor de lucru, apoi încărcaţi-l OBJ_BUCH-0000000196-001.book Page 86 Wednesday, June 24, 2015 10:13 AM87
