MANUAL DE UTILIZARE ABLK 18 1.6 E Select Fein

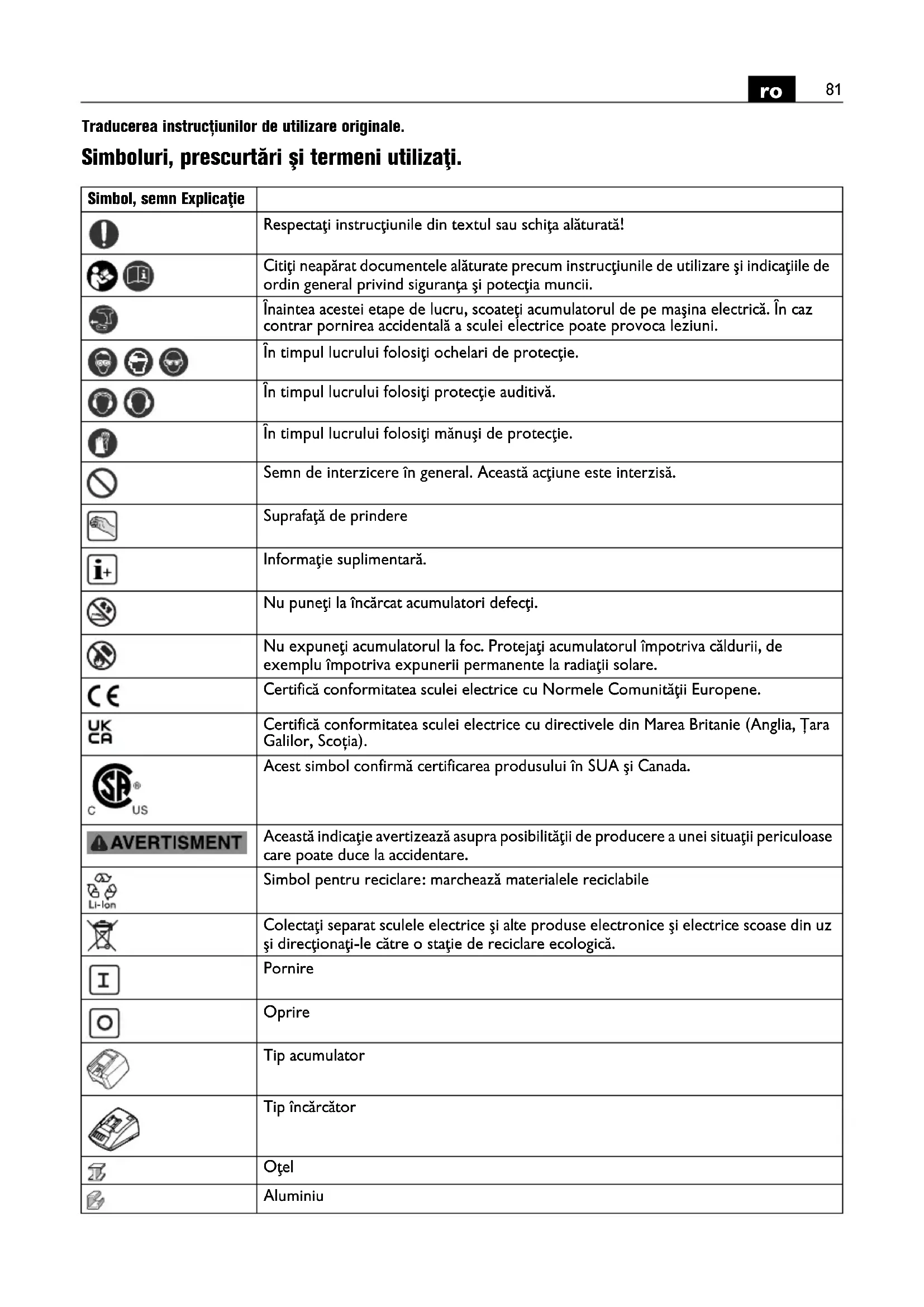

Traducerea instrucțiunilor de utilizare originale. Simboluri, prescurtări şi termeni utilizaţi. Simbol, semn Explicaţie Respectaţi instrucţiunile din textul sau schiţa alăturată! Citiţi neapărat documentele alăturate precum instrucţiunile de utilizare şi indicaţiile de ordin general privind siguranţa şi potecţia muncii. Înaintea acestei etape de lucru, scoateţi acumulatorul de pe maşina electrică. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni. În timpul lucrului folosiţi ochelari de protecţie. În timpul lucrului folosiţi protecţie auditivă. În timpul lucrului folosiţi mănuşi de protecţie. Semn de interzicere în general. Această acţiune este interzisă. Suprafaţă de prindere Informaţie suplimentară. Nu puneţi la încărcat acumulatori defecţi. Nu expuneţi acumulatorul la foc. Protejaţi acumulatorul împotriva căldurii, de exemplu împotriva expunerii permanente la radiaţii solare. Certifică conformitatea sculei electrice cu Normele Comunităţii Europene. Certifică conformitatea sculei electrice cu directivele din Marea Britanie (Anglia, Țara Galilor, Scoția). Acest simbol confirmă certificarea produsului în SUA şi Canada. Această indicaţie avertizează asupra posibilităţii de producere a unei situaţii periculoase care poate duce la accidentare. Simbol pentru reciclare: marchează materialele reciclabile Colectaţi separat sculele electrice şi alte produse electronice şi electrice scoase din uz şi direcţionaţi-le către o staţie de reciclare ecologică. Pornire Oprire Tip acumulator Tip încărcător Oţel Aluminiu82

Material plastic Număr de curse minime Număr de curse rapid (**) poate conţine cifre sau litere (Ax – Zx) Marcaj pentru scopuri interne Simbol, semn Explicaţie Simbol Unitate de măsură internaţională Unitate de măsură naţională Explicaţie U V V Tensiune de măsurare

, rpm, r/min rot/min Număr de curse la mers în gol

m/min m/min Viteza de tăiere M... mm mm Dimensiune, filet metric Ø mm mm Diametrul unei piese rotunde mm mm Grosime max. a materialului din oţel până la 400 N/mm

mm mm Grosime max. a materialului din oţel până la 600 N/mm

mm mm Grosime max. a materialului din oţel până la 800 N/mm

mm mm Grosime max. a materialului din aluminiu până la 250 N/mm

mm mm Diametru gaură preliminară pentru afundare cu matriţă mm mm Rază minimă a curbei de tăiere kg kg Greutate conform EPTA-Procedure 01 kg kg Greutatea sculei electrice fără acumulator şi accesoriu kg kg Greutatea acumulatorului

dB dB Nivel presiune sonoră

dB dB Nivel putere sonoră

Valoarea vibraţiilor emise conform EN 62841 (suma vectorială a trei direcţii)

Unităţi de măsură de bază sau derivate din Sistemul Internaţional SI. Fe 400 Fe 600 Fe 800 Al 25083

Pentru siguranţa dumneavoastră. Citiţi toate instrucţiunile şi indicaţiile privind siguranţa şi protecţia muncii. Nerespectarea instrucţiunilor şi indicaţiilor privind siguranţa şi protecţia muncii poate duce la electrocutare, incendiu şi/sau provoca leziuni grave. Păstraţi în vederea unei utilizări viitoare toate instrucţiunile şi indicaţiile privind siguranţa şi protecţia muncii. Nu folosiţi această sculă electrică înainte de a citi temeinic şi a înţelege în întregime prezentele instrucţiuni de utilizare cât şi „Instrucţiunile de ordin general privind siguranţa şi protecţia muncii“ (număr document 3 41 30 465 06 0) alăturate. Păstraţi documentaţia amintită în vederea unei utilizări ulterioare şi transmiteţi-le mai departe în cazul predării sau înstrăinării sculei electrice. Respectaţi deasemenea normele naţionale de protecţia muncii. Destinaţia sculei electrice: foarfece ronţăitor (maşină de tăiat tabla prin ştanţare) destinat tăierii tablei, executării de decupaje şi tăieri în linie curbă strânsă cu scule şi accesorii admise de FEIN, fără răcire cu apă, în mediu protejat de intemperii. Instrucţiuni speciale privind siguranţa şi protecţia muncii. Purtaţi echipament personal de protecţie. În funcţie de utilizare, purtaţi o protecţie completă a feţei, protecţie pentru ochi sau ochelari de protecţie. Dacă este cazul, purtaţi mască de protecţie împotriva prafului, protecţie auditivă, mănuşi de protecţie sau şorţ special care să vă ferească de micile aşchii şi particule de material. Ochii trebuie protejaţi de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicaţii. Masca de protecţie împotriva prafului sau masca de protecţie a respiraţiei trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteţi expuşi timp îndelungat zgomotului puternic, vă puteţi pierde auzul. Asiguraţi piesa de lucru. O piesă de lucru fixată cu un dispozitiv de prindere este ţinută mai sigur decât atunci când o prindeţi numai cu mâna. Este interzisă înşurubarea sau nituirea de plăcuţe şi embleme pe scula electrică. O izolaţie deteriorată nu oferă protecţie împotriva electrocutării. Folosiţi etichete autocolante. Nu folosiţi accesorii care nu au fost realizate sau autorizate în mod special de fabricantul sculei electrice. Utilizarea în condiţii de siguranţă nu este garantată numai prin faptul că accesoriul resprectiv se potriveşte la scula dumneavoastră electrică. Curăţaţi regulat orificiile de aerisire ale sculei electrice cu unelte nemetalice. Ventilatorul trage praful în carcasă. Acest fapt poate cauza pericole electrice în cazul acumulării excesive de pulberi metalice, generând pericole electrice. Utilizarea şi manevrarea acumulatorului (pachetului de acumulatori). Pentru evitarea situaţiilor periculoase cum ar fi arsurile, incendiul, explozia, răniri ale pielii şi alte răniri în timpul manipulării acumulatorilor, vă rugăm să respectaţi următoarele indicaţii: Nu este permisă demontarea, deschiderea şi dezasamblarea acumulatorilor. Nu expuneţi acumulatorii şocurilor mecanice. În caz de deteriorare a acumulatorului şi utilizare neconformă destinaţiei, din acesta se pot degaja vapori şi se pot scurge lichide nocive. Vaporii pot irita căile respiratorii. Lichidul scurs din acumulator poate duce la iritaţii sau arsuri ale pielii. În cazul în care lichidul scurs din acumulatorul deteriorat a umectat obiectele învecinate, verificaţi piesele respective, curăţaţi-le sau, dacă este necesar, înlocuiţi-le. Nu expuneţi acumulatorul la căldură sau la foc. Nu depozitaţi acumulatorul în lumina directă a soarelui. Înainte de a-l utiliza, extrageţi acumulatorul din ambalajul său original. Înaintea oricăror intervenţii asupra sculei electrice, detaşaţi acumulatorul de pe aceasta. În cazul în care scula electrică porneşte accidental, există pericol de rănire. Detaşaţi acumulatorul de pe scula electrică numai după ce în prealabil aţi oprit-o. Ţineţi acumulatorii la loc inaccesibil copiilor. Păstraţi acumulatorul curat şi protejaţi-l de umezeală şi apă. Curăţaţi contactele murdare ale acumulatorului şi ale sculei electrice cu o lavetă uscată, curată. Folosiţi numai acumulatori intacţi, originali FEIN, destinaţi sculei dumneavoastră electrice. În timpul lucrului şi la încărcarea unor acumulatori deterioraţi, reparaţi sau modificaţi, a unor produse contrafăcute şi de fabricaţie străină, există pericol de incendiu şi/sau explozie. Respectaţi indicaţiile privind siguranţa cuprinse în instrucţiunile de utilizare ale încărcătorului. Vibraţii mână-braţ Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 62841 şi poate fi utilizat la compararea sculelor electrice între ele. Nivelul specificat al vibraţiilor se referă la utilizările principale ale sculei electrice. Desigur în cazul în care scula electrică va fi folosită pentru alte utilizări, cu dispozitive de lucru neautorizate sau nu va beneficia de o întreţinere corespunzătoare, nivelul vibraţiilor poate fi diferit. Aceasta poate mări considerabil expunerea la vibraţii calculată pe tot intervalul de lucru. Pentru o evaluare precisă a expunerii la vibraţii ar trebui luate în considerare şi perioadele de timp în care scula electrică este oprită sau este în funcţiune dar nu este folosită efectiv. Aceasta ar putea reduce semnificativ expunerea la vibraţii calculată cumulativ pe întregul interval de lucru.84

Adoptaţi măsuri suplimentare privind siguranţa, pentru a proteja operatorul împotriva efectelor vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a dispozitivelor de lucru, menţinerea la cald a mâinilor, organizarea raţională a proceselor de lucru. Instrucţiuni de utilizare. Conduceţi scula electrică spre piesa de lucru numai după ce în prealabil aţi pornit-o. În timpul tăierii ţineţi scula electrică cât mai perpendicular posibil pe suprafaţa piesei de lucru. Conduceţi uniform scula electrică împingând-o uşor în direcţia de tăiere. Un avans prea puternic reduce considerabil durata de viaţă a accesoriilor utilizate. Nu tăiaţi tabla în punctele de sudură. Nu tăiaţi foi de tablă multistrat având o grosime mai mare decât grosimea maximă admisă pentru materialul de lucru. Pentru mărirea durabilităţii poansonului şi a matriţei se recomandă aplicarea unui lubrifiant de-a lungul liniei de tăiere preconizate: – pentru tăieri în tablă din oţel: pastă de tăiere sau ulei, – pentru tăieri în aluminiu: petrol. Pentru executarea unui decupaj interior este necesară realizarea unei găuri preliminare, referitor la diametrul acesteia vezi paragraful „Date tehnice“. Deconectaţi scula electrică numai după ce în prealabil aţi extras-o din urma de tăiere. Simptomul care indică uzura poansoanelor şi matriţelor este necesitatea unei forţe de avans considerabil mai mari, productivitatea fiind însă scăzută. Poansonul şi matriţa nu pot fi reascuţite. Manipularea acumulatorului. Depozitați, folosiți și încărcați acumulatorul numai cu încărcătoare FEIN, în domeniul temperaturilor de lucru dintre 5 °C – 45 °C (41 °F – 113 °F). La începutul procesului de încărcare, temperatura acumulatorului trebuie să se afle în domeniul temperaturilor de lucru ale acumulatorului. Nivelul procentual real de încărcare a acumulatorului este afişat numai atunci când motorul sculei electrice este oprit. Înainte de a se ajunge la descărcarea profundă a acumulatorului, sistemul electronic opreşte automat motorul. Întreţinere şi asistenţă service post- vânzări. În cazul unor condiţii de utilizare extrem de grele, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf bun conducător electric. Suflaţi frecvent aer comprimat uscat şi fără ulei prin orificiile de aerisire în interiorul sculei electrice. Ungeţi puţin suprafeţele de alunecare dintre portmatriţă şi poanson. Produsele care au intrat în contact cu azbestul, nu trebuie date la reparat. Eliminați produsele contaminate cu azbest conform reglementărileor în vigoare în țara dumneavoastră privind eliminarea deșeurilor care conțin azbest. Găsiţi lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com. Puteţi schimba şi singuri, dacă este necesar, următoarele piese: Accesorii de lucru Garanţia legală de conformitate şi garanţia comercială. Garanţia legală de conformitate a produsului se acordă conform reglementărilor legale din ţara punerii în circulaţie a acestuia. În plus, FEIN acordă o garanţie comercială conform certificatului de garanţie al producătorului FEIN. Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesoriilor descrise sau ilustrate în prezentele instrucţiuni de folosire. Declaraţie de conformitate. Declarația CE este valabilă pentru țările Uniunii Europene și EFTA (European Free Trade Association) și numai pentru produsele destinate pieței UE sau EFTA. După punerea în circulație a produsului pe piața UE, marcajul UKCA își pierde valabilitatea. Declarația UKCA este valabilă numai pentru piața britanică (Anglia, Țara Galilior și Scoția) și numai pentru produsele destinate pieței britanice. După punerea în circulație a produsului pe piața britanică, marcajul CE își pierde valabilitatea. Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucţiuni de utilizare. Documentaţie tehnică la: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Protecţia mediului înconjurător, eliminare. Ambalajele, sculele electrice şi accesoriile scoase din uz trebuie direcţionate către o staţie de reciclare ecologică. După ce mai întâi i-aţi descărcat, direcţionaţi acumulatorii către un punct de colectare a deşeurilor sortate. În cazul în care acumulatorii nu sunt complet descărcaţi, ca o măsură preventivă, izolaţi conectorii acestuia cu bandă adezivă. Indicator cu LED-uri Semnificaţie Acţiune LED verde 1–4 nivel de încărcare în procente Funcţionare lumină roşie continuă Acumulatorul este aproape descărcat Încărcaţi acumulatorul lumină roşie intermitentă Acumulatorul nu este pregătit de funcţionare Aduceţi acumulatorul în domeniul temperaturilor de lucru, apoi încărcaţi-l85
