BEDIENUNGSANLEITUNG ABLK 18 1.6 E Select Fein

8x45°6 100 % 75 % 50 % 25 % 0 %

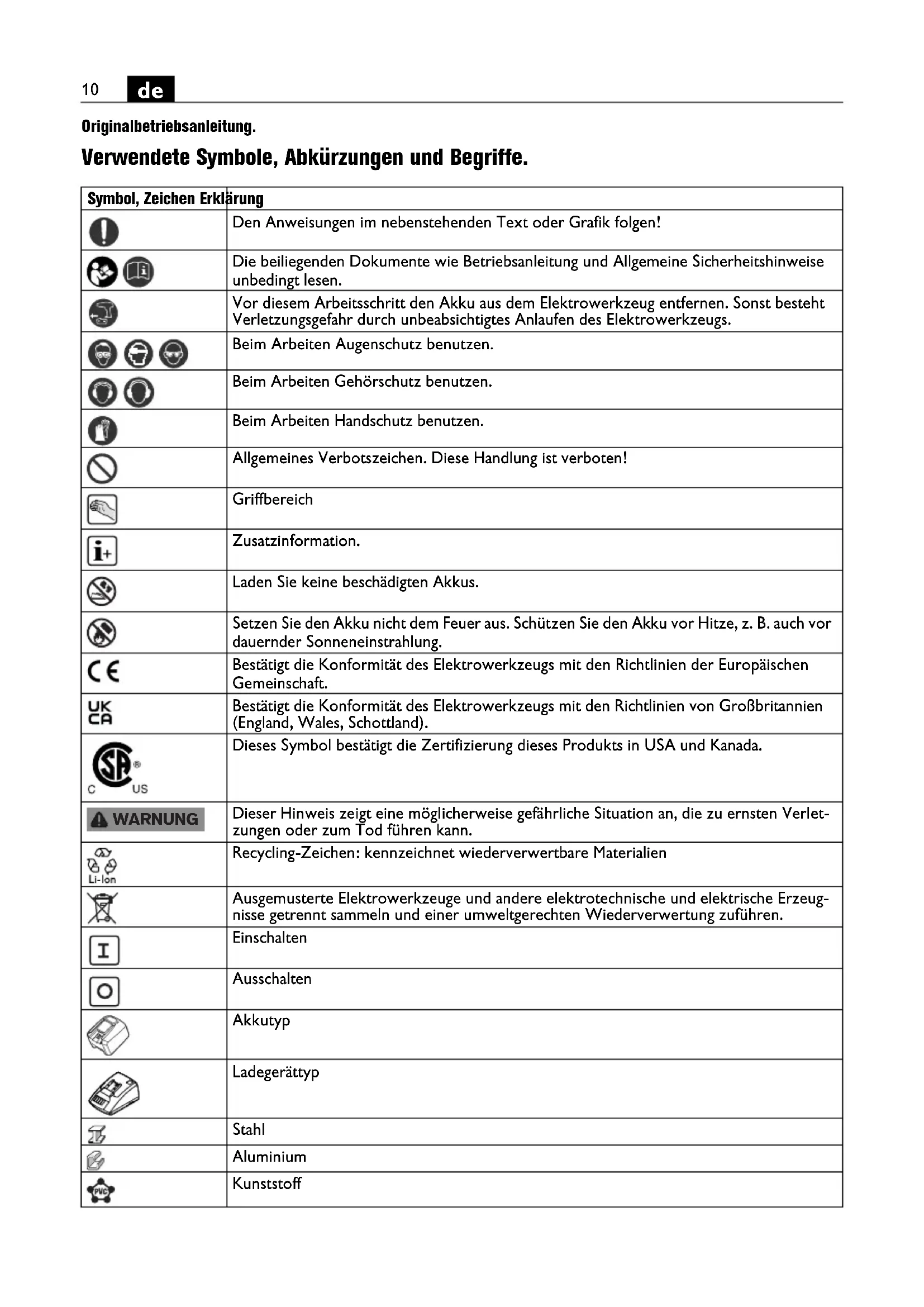

Originalbetriebsanleitung.Übersetzung der Originalbetriebsanleitung. Verwendete Symbole, Abkürzungen und Begriffe. Symbol, Zeichen Erklärung Den Anweisungen im nebenstehenden Text oder Grafik folgen! Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen. Vor diesem Arbeitsschritt den Akku aus dem Elektrowerkzeug entfernen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs. Beim Arbeiten Augenschutz benutzen. Beim Arbeiten Gehörschutz benutzen. Beim Arbeiten Handschutz benutzen. Allgemeines Verbotszeichen. Diese Handlung ist verboten! Griffbereich Zusatzinformation. Laden Sie keine beschädigten Akkus. Setzen Sie den Akku nicht dem Feuer aus. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung. Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft. Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien von Großbritannien (England, Wales, Schottland). Dieses Symbol bestätigt die Zertifizierung dieses Produkts in USA und Kanada. Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verlet- zungen oder zum Tod führen kann. Recycling-Zeichen: kennzeichnet wiederverwertbare Materialien Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeug- nisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen. Einschalten Ausschalten Akkutyp Ladegerättyp Stahl Aluminium Kunststoff WARNUNG11

Zu Ihrer Sicherheit. Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anwei- sungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Verwenden Sie dieses Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die bei- liegenden „Allgemeinen Sicherheitshinweise“ (Schriftennummer 3 41 30 465 06 0) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Ver- äußerung des Elektrowerkzeugs. Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen. Bestimmung des Elektrowerkzeugs: handgeführter Blechknabber zum Schneiden von Ble- chen, für Ausschnitte und enge Kurven mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehör ohne Wasserzufuhr in wettergeschützter Umgebung. Kleine Hubzahl Große Hubzahl (**) kann Ziffern oder Buchstaben enthalten (Ax – Zx) Kennzeichnung für interne Zwecke Symbol, Zeichen Erklärung Zeichen Einheit international Einheit national Erklärung U V V Bemessungsspannung

, rpm, r/min /min Leerlaufhubzahl

m/min m/min Schneidgeschwindigkeit M... mm mm Maß, metrisches Gewinde Ø mm mm Durchmesser eines runden Teils mm mm max. Werkstoffdicke in Stahl bis 400 N/mm

mm mm max. Werkstoffdicke in Stahl bis 600 N/mm

mm mm max. Werkstoffdicke in Stahl bis 800 N/mm

mm mm max. Werkstoffdicke in Aluminium bis 250 N/mm

mm mm Durchmesser der Vorbohrung für Innenaus- schnitte mm mm Kurvenradius innen, mindestens kg kg Gewicht entsprechend EPTA-Procedure 01 kg kg Gewicht des Elektrowerkzeugs ohne Akku und Einsatzwerkzeug kg kg Gewicht des Akkus

dB dB Schalldruckpegel

dB dB Schallleistungspegel

pCpeak dB dB Spitzenschalldruckpegel K... Unsicherheit m/s

Schwingungsemissionswert nach EN 62841 (Vektorsumme dreier Richtungen)

Basis- und abgeleitete Einheiten aus dem Inter- nationalen Einheitensystem SI. Fe 400 Fe 600 Fe 800 Al 250 WARNUNG12

Spezielle Sicherheitshinweise. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augen- schutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumflie- genden Fremdkörpern geschützt werden, die bei ver- schiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden. Sichern Sie das Werkstück. Ein mit einer Spannvorrich- tung gehaltenes Werkstück ist sicherer gehalten als in Ihrer Hand. Es ist verboten Schilder und Zeichen auf das Elek- trowerkzeug zu schrauben oder zu nieten. Eine beschä- digte Isolierung bietet keinen Schutz gegen elektrischen Schlag. Verwenden Sie Klebeschilder. Verwenden Sie kein Zubehör, das nicht speziell vom Elektrowerkzeughersteller entwickelt oder freigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gege- ben, dass ein Zubehör auf Ihr Elektrowerkzeug passt. Reinigen Sie regelmäßig die Lüftungsöffnungen des Elektrowerkzeugs mit nichtmetallischen Werkzeugen. Das Motorgebläse zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen. Verwendung und Behandlung des Akkus (Akkublocks). Um Gefährdungen wie Verbrennungen, Brand, Explo- sion, Hautverletzungen und andere Verletzungen beim Umgang mit den Akkus zu vermeiden, beachten Sie fol- gende Hinweise: Akkus dürfen nicht zerlegt, geöffnet oder zerkleinert werden. Setzen Sie die Akkus keinen mechanischen Stößen aus. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können schädliche Dämpfe und Flüssigkeiten austreten. Die Dämpfe können die Atem- wege reizen. Austretende Akkuflüssigkeit kann zu Hautreizungen- oder Verbrennungen führen. Falls aus dem beschädigten Akku ausgetretene Flüssig- keit angrenzende Gegenstände benetzt hat, überprüfen Sie die betroffenen Teile, reinigen Sie diese oder tau- schen Sie sie gegebenenfalls aus. Setzen Sie den Akku nicht der Hitze oder dem Feuer aus. Lagern Sie den Akku nicht im direkten Sonnenlicht. Entnehmen Sie den Akku erst dann aus seiner Original- verpackung, wenn er verwendet werden soll. Nehmen Sie den Akku vor Arbeiten am Elektrowerkzeug aus dem Elektrowerkzeug. Läuft das Elektrowerkzeug unbeabsichtigt an, besteht Verletzungsgefahr. Nehmen Sie den Akku nur bei ausgeschaltetem Elek- trowerkzeug ab. Halten Sie Akkus von Kindern fern. Halten Sie den Akku sauber und geschützt vor Feuchtig- keit und Wasser. Reinigen Sie die verschmutzten Anschlüsse des Akkus und des Elektrowerkzeugs mit einem trockenen, sauberen Tuch. Verwenden Sie nur intakte original FEIN-Akkus, die für Ihr Elektrowerkzeug bestimmt sind. Beim Arbeiten mit und Laden von falschen, beschädigten, reparierten oder aufgearbeiteten Akkus, Nachahmungen und Fremd- fabrikaten besteht Brandgefahr und/oder Explosionsge- fahr. Befolgen Sie die Sicherheitshinweise in der Betriebsan- leitung des Akku-Ladegeräts. Hand-Arm-Vibrationen Der in diesen Anweisungen angegebene Schwingungs- pegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander ver- wendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwin- gungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelas- tung sollten auch die Zeiten berücksichtigt werden, in denen das Elektrowerkzeug abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeit- raum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwin- gungen fest wie zum Beispiel: Wartung von Elek- trowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. Bedienungshinweise. Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Halten Sie das Elektrowerkzeug beim Schneiden möglichst senkrecht zur Werkstückoberfläche. Führen Sie das Elektrowerkzeug gleichmäßig und mit leichtem Schub in Schnittrichtung. Zu starker Vorschub verringert die Standzeit der Einsatzwerkzeuge erheb- lich. Schneiden Sie Bleche nicht an Schweißstellen. Schnei- den Sie keine mehrlagigen Bleche, welche die maximale Werkstoffdicke überschreiten. Zur Erhöhung der Standzeit von Stempel und Matrize wird empfohlen entlang der geplanten Schnittlinie ein Gleitmittel aufzutragen: – für Schnitte in Stahlblech: Schneidpaste oder Schneidöl, – für Schnitte in Aluminium: Petroleum. Zum Ausknabbern eines Innenausschnitts ist eine Vor- bohrung notwendig, Durchmesser der Bohrung siehe „Technische Daten“.13

Schalten Sie das Elektrowerkzeug erst aus, nachdem Sie es aus der Schnittspur gezogen haben. Das Anzeichen für abgenutzte Stempel und Matrizen ist eine deutlich gestiegene notwendige Vorschubkraft bei geringerem Arbeitsfortschritt. Stempel und Matrize sind nicht nachschleifbar. Umgang mit dem Akku. Lagern, betreiben und laden Sie den Akku nur mit FEIN Ladegeräten im Betriebstemperaturbereich von 5 °C – 45 °C (41 °F – 113 °F). Die Akku-Temperatur muss am Anfang des Ladevorgangs im Akku-Betriebs- temperaturbereich sein. Der echte prozentuale Ladezustand des Akkus wird nur bei gestopptem Motor des Elektrowerkzeugs ange- zeigt. Bei einer bevorstehenden Akku-Tiefentladung stoppt die Elektronik automatisch den Motor. Instandhaltung und Kundendienst. Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Blasen Sie häufig den Innenraum des Elek- trowerkzeugs durch die Lüftungsschlitze mit trockener und ölfreier Druckluft aus. Fetten Sie die Gleitflächen zwischen Matrizenträ- ger und Stempel leicht ein. Produkte, die mit Asbest in Berührung gekommen sind, dürfen nicht zur Reparatur gegeben werden. Entsorgen Sie mit Asbest kontaminierte Produkte entsprechend den im Land gültigen Vorschriften zur Entsorgung asbesthaltiger Abfälle. Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges finden Sie im Internet unter www.fein.com. Folgende Teile können Sie bei Bedarf selbst austau- schen: Einsatzwerkzeuge Gewährleistung und Garantie. Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbrin- gens. Darüber hinaus leistet FEIN Garantie entspre- chend der FEIN-Hersteller-Garantieerklärung. Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein. Konformitätserklärung. Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Associa- tion) und nur für Produkte, die für den EU- oder EFTA- Markt bestimmt sind. Nach dem Inverkehrbringen des Produktes auf dem EU-Markt, verliert das UKCA Zei- chen seine Gültigkeit. Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit. Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlägigen Bestim- mungen entspricht. Technische Unterlagen bei: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Umweltschutz, Entsorgung. Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen. Akkus nur im entladenen Zustand einer geordneten Entsorgung zuführen. Bei nicht vollständig entladenen Akkus zur Vorsorge gegen Kurzschlüsse den Steckverbinder mit Klebestrei- fen isolieren. LED-Anzeige Bedeutung Aktion 1–4 grüne LED prozentualer Ladezustand Betrieb rotes Dauerlicht Akku ist fast leer Akku aufladen rotes Blinklicht Akku ist nicht betriebsbereit Akku in Akku- Betriebs- temperaturbereich bringen, danach aufla- den14

C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

C.& E. Fein GmbH, D-73529 Schwäbisch Gmünd

: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

C. & E. Fein GmbH D‑73529 Schwäbisch Gmünd

FEIN Service C. E. Fein GmbH Hans-Fein-Straße 81 D-73529 Schwäbisch Gmünd-Bargau www.fein.com Printed in Germany. Abbildungen unverbindlich. Technische Änderungen vorbehalten. 3 41 01 336 06 0 BY 2021-08-02 DE.

DIN EN 62841-1:2015 + AC2015

DIN EN 62841-2-8:2016

2006/42/EG, 2014/30/EU, 2011/65/EU BS EN 62841-1:2015 + AC2015 BS EN 62841-2-8:2016 BS EN 55014-1:2017 + A11:2020 BS EN 55014-2:2015 BS EN 55014-2:1997+A1:2001+ A2:2008+AC:1997 Supply of Machinery Regulations 2008, EMC Regulation 2006, The Restriction of the Use of Cer- tain Hazardous Substances ln Electrical and Electronic Equipment Regulations 2012 Die CE-Erklärung gilt nur für Länder der Euro- päischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produktes auf dem EU Markt, verliert das UKCA Zeichen seine Gültigkeit. This CE declaration is only valid for European Union and EFTA (European Free Trade Association) coun- tries and only for products intended for the EU- or EFTA market. After placing the product on the EU market the UKCA mark loses its mark validity. Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produk- te, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem briti- schen Markt verliert das CE-Zeichen seine Gültigkeit. The UKCA declaration is only valid for the Great Britain market (England, Wales and Scotland) and only for products intended for the Great Britain mar- ket. After placing the product on the Great Britain market the CE mark loses its mark validity. Schwäbisch Gmünd-Bargau, 28.05.2021
