NÁVOD K OBSLUZE ABLK 18 1.6 E Select Fein

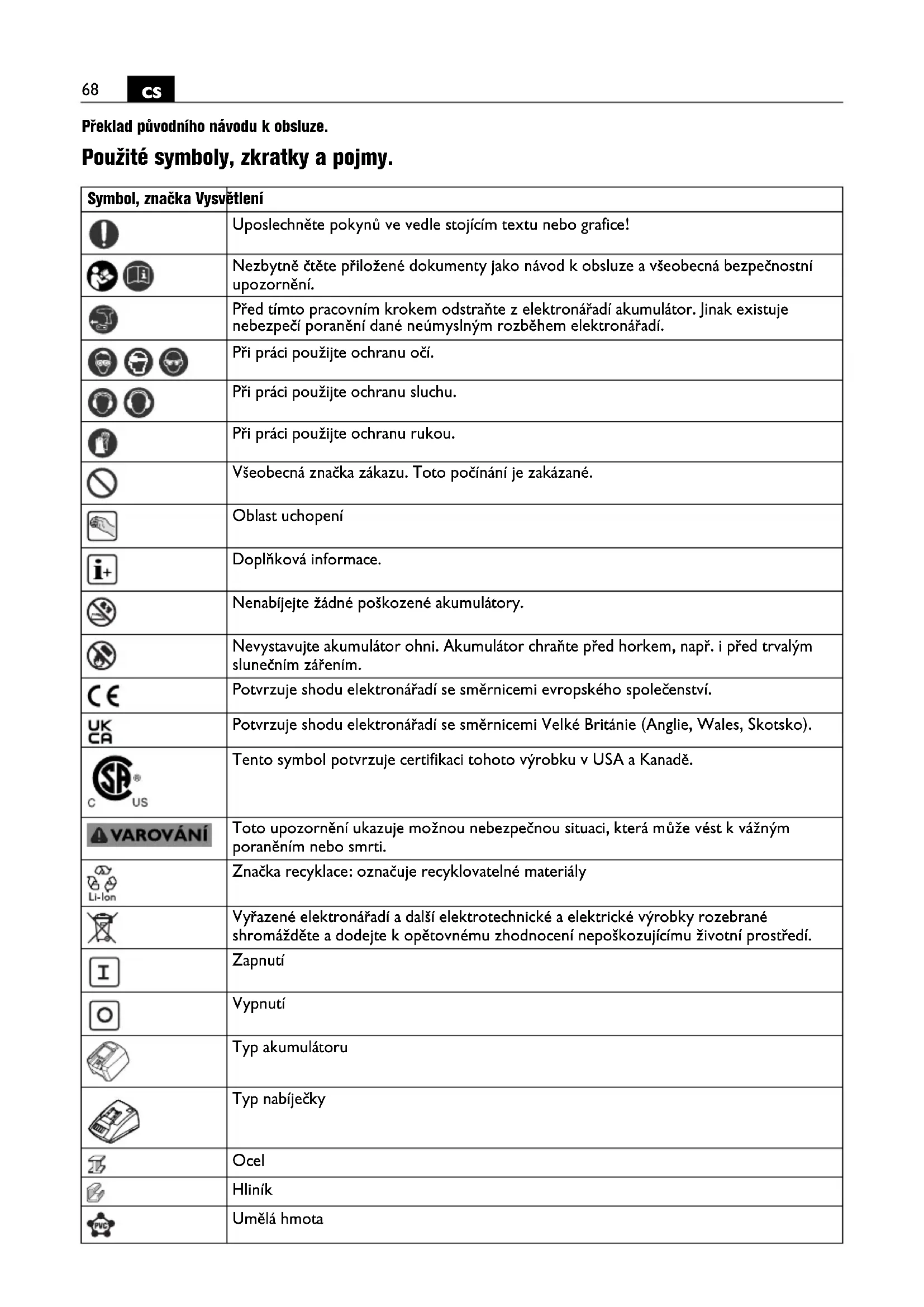

Překlad původního návodu k obsluze. Použité symboly, zkratky a pojmy. Symbol, značka Vysvětlení Uposlechněte pokynů ve vedle stojícím textu nebo grafice! Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní upozornění. Před tímto pracovním krokem odstraňte z elektronářadí akumulátor. Jinak existuje nebezpečí poranění dané neúmyslným rozběhem elektronářadí. Při práci použijte ochranu očí. Při práci použijte ochranu sluchu. Při práci použijte ochranu rukou. Všeobecná značka zákazu. Toto počínání je zakázané. Oblast uchopení Doplňková informace. Nenabíjejte žádné poškozené akumulátory. Nevystavujte akumulátor ohni. Akumulátor chraňte před horkem, např. i před trvalým slunečním zářením. Potvrzuje shodu elektronářadí se směrnicemi evropského společenství. Potvrzuje shodu elektronářadí se směrnicemi Velké Británie (Anglie, Wales, Skotsko). Tento symbol potvrzuje certifikaci tohoto výrobku v USA a Kanadě. Toto upozornění ukazuje možnou nebezpečnou situaci, která může vést k vážným poraněním nebo smrti. Značka recyklace: označuje recyklovatelné materiály Vyřazené elektronářadí a další elektrotechnické a elektrické výrobky rozebrané shromážděte a dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí. Zapnutí Vypnutí Typ akumulátoru Typ nabíječky Ocel Hliník Umělá hmota69

Pro Vaši bezpečnost. Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte. Toto elektronářadí nepoužívejte, dokud jste si důkladně nepřečetli a zcela neporozuměli tomuto návodu k obsluze a též přiloženým „Všeobecným bezpečnostním upozorněním“ (číslo spisu 3 41 30 465 06 0). Uchovejte uvedené podklady k pozdějšímu použití a předejte je při zapůjčení nebo prodeji elektronářadí. Dbejte rovněž příslušných národních ustanovení ochrany při práci. Malý počet zdvihů Velký počet zdvihů (**) může obsahovat číslice nebo písmena (Ax – Zx) Označení pro interní účely Symbol, značka Vysvětlení Značka Jednotka mezinárodní Jednotka národní Vysvětlení U V V Jmenovité napětí

Počet zdvihů při běhu naprázdno

m/min m/min Střižná rychlost M... mm mm Rozměr, metrický závit Ø mm mm Průměr kulatého dílu mm mm max. tloušťka materiálu z oceli o pevnosti do 400 N/mm

mm mm max. tloušťka materiálu z oceli o pevnosti do 600 N/mm

mm mm max. tloušťka materiálu z oceli o pevnosti do 800 N/mm

mm mm max. tloušťka materiálu z hliníku o pevnosti do 250 N/mm

mm mm Průměr předvrtání pro vnitřní výřezy mm mm Vnitřní poloměr oblouku, minimálně kg kg Hmotnost podle EPTA-Procedure 01 kg kg Hmotnost elektronářadí bez akumulátoru a pracovního nástroje kg kg Hmotnost akumulátoru

pCpeak dB dB Špičková hladina akustického tlaku K... Nepřesnost m/s

Hodnota emise vibrací podle EN 62841 (vektorový součet tří os)

Hodnota emise vibrací (prostřihování plechu) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Základní a odvozené jednotky z mezinárodní soustavy jednotek SI. Fe 400 Fe 600 Fe 800 Al 25070

Určení elektronářadí: ruční prostřihovač plechu pro stříhání plechů, pro výřezy a úzké oblouky pomocí firmou FEIN schválených pracovních nástrojů a příslušenství bez přívodu vody v prostředí chráněném před povětrnostními vlivy. Speciální bezpečnostní předpisy. Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu očí nebo ochranné brýle. Taktéž adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, jež Vás ochrání před malými částicemi brusiva a materiálu. Oči mají být chráněny před odletujícími cizími tělísky, jež vznikají při různých aplikacích. Protiprachová maska či respirátor musejí při používání vznikající prach odfiltrovat. Pokud jste dlouho vystaveni silnému hluku, můžete utrpět ztrátu sluchu. Zajistěte obrobek. Obrobek držený upínacím přípravkem je držen bezpečněji než ve Vaší ruce. Je zakázáno šroubovat nebo nýtovat na elektronářadí štítky nebo značky. Poškozená izolace nenabízí žádnou ochranu proti úderu elektrickým proudem. Použijte nalepovací štítky. Nepoužívejte žádné příslušenství, které nebylo speciálně vyvinuto nebo povoleno výrobcem elektronářadí. Bezpečný provoz není dán sám od sebe tím, že příslušenství lícuje na Vaše elektronářadí. Pravidelně čistěte větrací otvory elektronářadí nekovovými nástroji. Ventilátor motoru vtahuje prach do tělesa. To může způsobit při nadměrném nahromadění kovového prachu elektrické ohrožení. Používání a zacházení s akumulátorem (akumulátorovým blokem). Pro zabránění rizikům, jako spáleniny, požár, výbuch, poranění kůže a další zranění, dbejte při zacházení s akumulátory následujících upozornění: Akumulátory nesmějí být rozebírány, otevírány nebo rozdrcovány. Nevystavujte akumulátory žádným mechanickým rázům. Při poškození a neurčeném použití akumulátoru mohou vystupovat škodlivé výpary a vytékat kapaliny. Výpary mohou dráždit dýchací cesty. Vytékající kapalina akumulátoru může vést k podrážděním kůže nebo popáleninám. Pokud kapalina vytékající z poškozeného akumulátoru potřísnila sousední předměty, zkontrolujte dotčené díly, vyčistěte je nebo je popř. vyměňte. Akumulátor nevystavujte horku ani ohni. Neuskladňujte akumulátor na přímém slunečním světle. Akumulátor vyjměte z originálního obalu až tehdy, když se má použít. Před prací na elektronářadí vyjměte z elektronářadí akumulátor. Pokud se elektronářadí neúmyslně rozeběhne, existuje nebezpečí zranění. Akumulátor odejměte pouze při vypnutém elektronářadí. Udržujte akumulátory daleko od dětí. Udržujte akumulátor čistý a chráněný před vlhkostí a vodou. Znečištěné přípojky akumulátoru a elektronářadí vyčistěte pomocí suchého, čistého hadříku. Používejte pouze neporušené, originální akumulátory FEIN, jež jsou určeny pro Vaše elektronářadí. Při nabíjení a práci s nesprávným, poškozeným, opravovaným nebo dotvářeným akumulátorem, s napodobeninami a cizími výrobky existuje nebezpečí požáru a/nebo výbuchu. Uposlechněte bezpečnostní upozornění v návodu k obsluze nabíječky akumulátoru. Vibrace rukou či paží V těchto pokynech uvedená úroveň vibrací byla změřena podle měřících metod normovaných v EN 62841 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými nasazovacími nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatíženi vibracemi po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinkem vibrací jako např.: údržba elektronářadí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů. Pokyny k obsluze. Jen zapnuté elektronářadí veďte proti obrobku. Držte elektronářadí při stříhání pokud možno kolmo vůči povrchu obrobku. Veďte elektronářadí rovnoměrně a s lehkým posuvem ve směru střihu. Příliš silný posuv výrazně snižuje životnost pracovních nástrojů. Nestříhejte plechy na místech svarů. Nestříhejte žádné vícevrstvé plechy, které překračují maximální tloušťku materiálu. Pro zvýšení životnosti razníku a matrice se doporučuje nanést podél plánované čáry střihu kluzný prostředek: – pro střihy do ocelového plechu: řeznou pastu nebo řezný olej, – pro střihy do hliníku: petrolej. Pro vystřižení vnitřních výřezů je nutné předvrtání, průměr otvoru viz „Technická data“. Elektronářadí vypněte teprve poté, co jste jej vytáhli ze střižné stopy. Znakem pro opotřebované razníky a matrice je zřetelně zvýšená nutná síla posuvu při menším postupu práce. Razník a matrici nelze přebrousit.71

Zacházení s akumulátorem. Skladujte, provozujte a nabíjejte akumulátor pouze pomocí nabíječek FEIN v rozsahu provozní teploty akumulátoru 5 °C – 45 °C (41 °F – 113 °F). Teplota akumulátoru musí být na začátku procesu nabíjení v rozsahu provozní teploty akumulátoru. Skutečný procentuální stav nabití akumulátoru se zobrazí pouze při zastaveném motoru elektronářadí. Při blížícím se hlubokém vybití akumulátoru zastaví elektronika automaticky motor. Údržba a servis. Při extrémních podmínkách nasazení se může při opracování kovů usazovat uvnitř elektronářadí vodivý prach. Často vyfukujte vnitřní prostor elektronářadí skrz větrací otvory suchým tlakovým vzduchem bez oleje. Kluzné plochy mezi nosičem matrice a razníkem lehce namažte. Výrobky, které přišly do styku s azbestem, nesmějí být předány do opravy. Azbestem kontaminované výrobky zlikvidujte podle v dané zemi platných předpisů pro likvidaci odpadů s obsahem azbestu. Aktuální seznam náhradních dílů tohoto elektronářadí naleznete na internetu na www.fein.com. Následující díly můžete, je-li třeba, vyměnit sami: Nasazovací nástroje Záruka a ručení. Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN. V obsahu dodávky Vašeho elektronářadí může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v tomto návodu k obsluze. Prohlášení o shodě. CE prohlášení platí pouze pro země Evropské unie a EFTA (European Free Trade Association) a pouze pro výrobky, které jsou určené pro trh EU nebo EFTA. Po uvedení výrobku do oběhu na trhu EU ztrácí označení UKCA svou platnost. UKCA prohlášení platí pouze pro britský trh (Anglie, Wales a Skotsko) a pouze pro výrobky, které jsou určené pro britský trh. Po uvedení výrobku do oběhu na britském trhu ztrácí označení CE svou platnost. Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze. Technické podklady u: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Ochrana životního prostředí, likvidace. Obaly, vyřazené elektronářadí a příslušenství dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí. Akumulátory odevzdejte k řádné likvidaci pouze ve vybitém stavu. U ne zcela vybitých akumulátorů zaizolujte konektor preventivně proti zkratu pomocí lepící pásky. Ukazatel LED Význam Akce 1–4 zelené LED Procentuální stav nabití Provoz Červené trvalé světlo Akumulátor je téměř prázdný Akumulátor nabijte Červené blikající světlo Akumulátor není připravený k provozu Akumulátor uveďte do rozsahu provozní teploty akumulátoru, poté nabijte72
