BRUKSANVISNING ABLK 18 1.6 E Select Fein

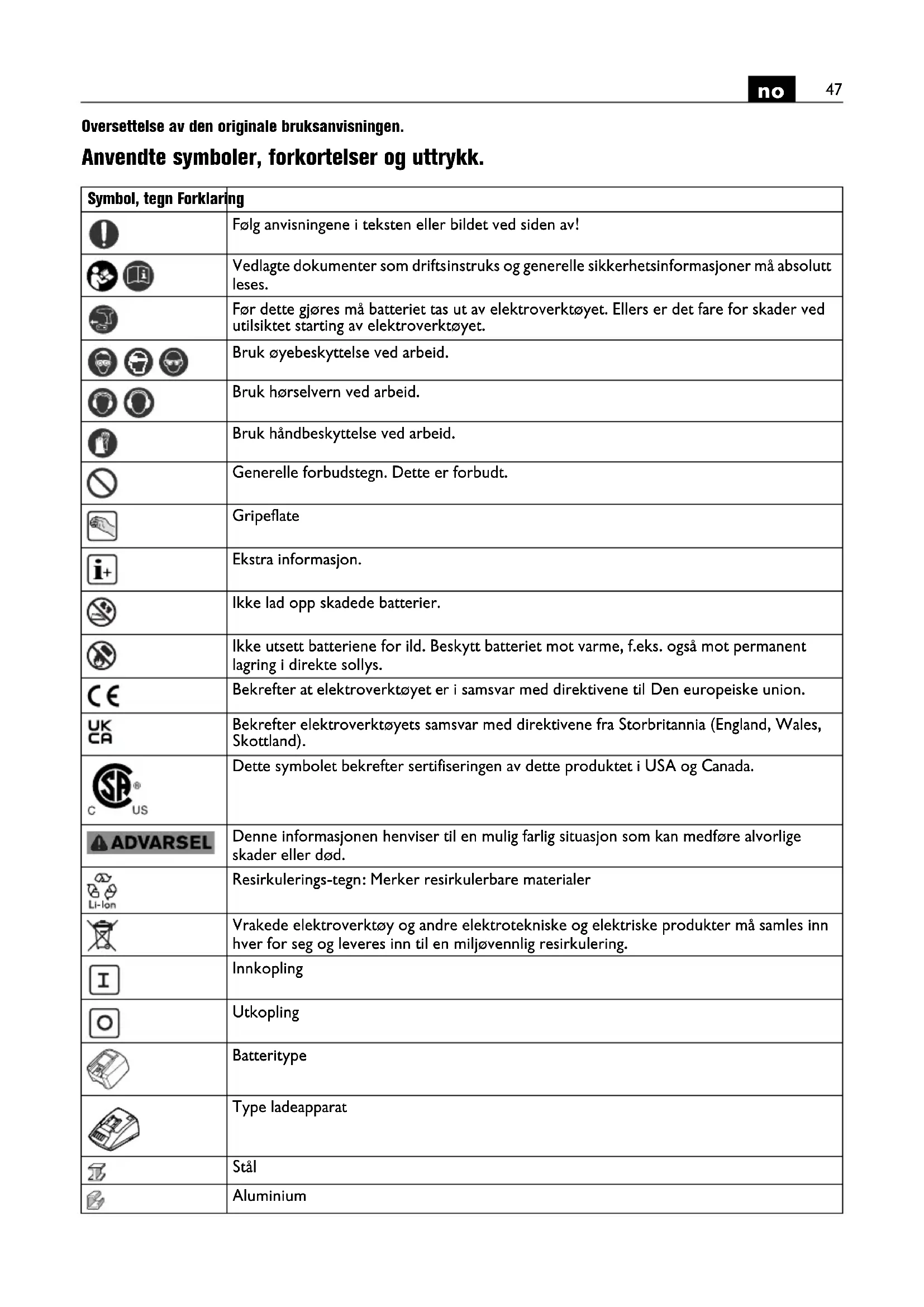

Oversettelse av den originale bruksanvisningen. Anvendte symboler, forkortelser og uttrykk. Symbol, tegn Forklaring Følg anvisningene i teksten eller bildet ved siden av! Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses. Før dette gjøres må batteriet tas ut av elektroverktøyet. Ellers er det fare for skader ved utilsiktet starting av elektroverktøyet. Bruk øyebeskyttelse ved arbeid. Bruk hørselvern ved arbeid. Bruk håndbeskyttelse ved arbeid. Generelle forbudstegn. Dette er forbudt. Gripeflate Ekstra informasjon. Ikke lad opp skadede batterier. Ikke utsett batteriene for ild. Beskytt batteriet mot varme, f.eks. også mot permanent lagring i direkte sollys. Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union. Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland). Dette symbolet bekrefter sertifiseringen av dette produktet i USA og Canada. Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller død. Resirkulerings-tegn: Merker resirkulerbare materialer Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering. Innkopling Utkopling Batteritype Type ladeapparat Stål Aluminium48

For din egen sikkerhet. Les gjennom alle advarslene og anvisningene. Unnlatelse av å over- holde advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte “Generelle sikkerhetsinformasjonene” (doku- mentnummer 3 41 30 465 06 0). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre. Kunststoff Lavt slagtall Høyt slagtall (**) Kan inneholde sifre eller bokstaver (Ax – Zx) Merking for interne formål Symbol, tegn Forklaring Tegn Enhet internasjonalt Enhet nasjonalt Forklaring U VVSpenning

mm mm Diameter på forboringen for innvendige utskjæringer mm mm Kurveradius innvendig, minste kg kg Vekt tilsvarende EPTA-Procedure 01 kg kg Vekt av elektroverktøyet uten batteri og innsatsverktøy kg kg Vekt av batteriet

pCpeak dB dB Maksimalt lydtrykknivå K... Usikkerhet m/s

Svingningsemisjonsverdi iht. EN 62841 (vektorsum fra tre retninger)

Basis- og avledede enheter fra det internasjonale enhetssystemet SI. Fe 400 Fe 600 Fe 800 Al 25049

Følg også de vanlige nasjonale arbeidsmiljøbestemmel- sene. Elektroverktøyets formål: Håndført platetygger til skjæring av plater, utskjæringer og kurver med FEIN-godkjente innsatsverktøy og tilbe- hør uten vanntilførsel i værbeskyttede omgivelser. Spesielle sikkerhetsinformasjoner. Bruk personlig beskyttelsesutstyr. Avhengig av type bruk må du bruke visir, øyebeskyttelse eller vernebril- ler. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. Øynene bør beskyttes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Støv- eller pustevernmasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger, holdes sikrere enn med hån- den. Det er forbudt å skru eller nagle skilt eller tegn på elek- troverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk klebeskilt. Bruk kun reservedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elek- troverktøyet blir benyttet. Rengjør ventilasjonsåpningene til elektroverktøyet med ikke-metalliske verktøy med jevne mellomrom. Motor- viften trekker støv inn i motorhuset. Dette kan forårsa- ke elektrisk fare når det samles for mye metallstøv. Bruk og behandling av batteriet (batteriblokken). Ta hensyn til følgende informasjoner for å unngå farer som forbrenning, brann, eksplosjon, hudskader og andre skader ved bruk av batteriet: Batterier må ikke tas fra hverandre, åpnes eller hakkes opp. Ikke utsett batteriene for mekaniske støt. Ved ska- der og usakkyndig bruk av batteriet kan det slippe ut skadelig damp og væske. Dampen kan irritere ånde- drettsorganene. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger. Hvis det er kommet batterivæske på gjenstander, må disse rengjøres eller eventuelt skiftes ut. Ikke utsett batteriene for varme eller ild. Batteriene må ikke lagres i direkte sol. Ta batteriet først ut av originalemballasjen når det skal brukes. Ta batteriet ut av elektroverktøyet før det utføres arbeid på elektroverktøyet. Hvis elektroverktøyet star- ter utilsiktet, er det fare for skader. Ta batteriet kun ut når elektroverktøyet er slått av. Hold batteriet unna barn. Hold batteriet rent og beskyttet mot fuktighet og vann. Rengjør de tilsmussede kontaktene på batteriet og el- verktøyet med en tørr, ren klut. Bruk kun intakte originale FEIN-batterier, som er bereg- net for dette el-verktøyet. Ved arbeid eller opplading av uoriginale, skadede, reparerte eller modifiserte batte- rier, etterligninger og batterier fra andre produsenter er det fare for brann og/eller eksplosjonsfare. Følg sikkerhetsinformasjonene i driftsinstruksen for batteri-laderen. Hånd-arm-vibrasjoner Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 62841 og kan brukes til sammenligning av elektro- verktøy med hverandre. Den egner seg også til en fore- løpig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de vanlige anvendelsene til elektroverktøyet. Men hvis elektro- verktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan øke vibrasjonsbelast- ningen tydelig for hele arbeidstiden. Til en nøyaktig vurdering av vibrasjonsbelastningen bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden. Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot svingningsvirkninger som for eksempel: Vedlike- hold av elektroverktøy og innsatsverktøy, holde hen- dene varme, organisere arbeidsforløpene. Bruksinformasjon. Elektroverktøyet må kun føres inn mot arbeids- stykket i innkoblet tilstand. Hold elektroverktøyet så loddrett som mulig mot materialoverflaten ved skjæring. Før elektroverktøyet jevnt og med svak fremskyvning i skjæreretningen. For sterk fremskyvning reduserer brukstiden for innsatsverktøyene sterkt. Skjær ikke plater på sveisestedene. Skjær ikke plater med flere lag, hvis de overskrider den maksimale mate- rialtykkelsen. Til øking av brukstiden for stempel og matrise anbefales det å påføre et glidemiddel langs planlagt skjærelinje: – for skjæring i stålplater: Skjærepasta eller skjæreolje, – for skjæring i aluminium: Petroleum. Til forberedelse av en innvendig utskjæring må det for- bores, diameter på boringen se «Tekniske data». Slå elektroverktøyet først av etter at du har trukket det ut av skjæresporet. Slitte stempler og matriser vises med at det trenges en tydelig sterkere fremskyvningskraft samtidig som frem- matingen reduseres. Stempel og matrise kan ikke slipes. Håndtering av batteriet. Lagre, bruk og lad batteriet bare med FEIN ladeappara- ter i batteriets temperaturområde på 5°C – 45 °C (41°F – 113 °F). Batteriets temperatur skal ved start av ladeprosessen være i batteriets temperaturområde.50

Den ekte ladetilstanden til batteriet i prosent vises kun når motoren på elektroverktøyet er stanset. Motoren stoppes automatisk av elektronikken når bat- teriet er utladet. Vedlikehold og kundeservice. Ved ekstreme bruksvilkår kan det ved bear- beidelse av metall sette seg metallstøv inne i elektroverktøyet. Dette kan forårsake kort- slutning eller overslag. Blås ofte gjennom de innvendige delene av elektroverktøyet gjennom ventilasjonsspal- tene med tørr og oljefri trykkluft. Smør glideflatene mellom matriseholder og stem- pel. Produkter som har vært i kontakt med asbest, må ikke sendes til reparasjon. Håndter produkter kontaminert med asbest i henhold til de gyldige nasjonale bestem- melsene for asbestholdig avfall. Den aktuelle reservedelslisten for dette elektroverk- tøyet finner du på internettet under www.fein.com. Følgende deler kan du skifte ut selv etter behov: Inn- satsverktøy Reklamasjonsrett og garanti. Reklamasjonsretten for produktet gjelder jf. de lovmes- sige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ- sentens garantierklæring. Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse. Samsvarserklæring. CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [EØS] (European Free Trade Asso- ciation) og kun for produkter som er bestemt for mar- kedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet. UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at pro- duktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet. Firmaet FEIN erklærer som eneansvarlig at dette pro- duktet stemmer overens med de vanlige bestemmel- sene som er oppført på siste side i denne driftsinstruksen. Tekniske underlag hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Miljøvern, deponering. Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering. Batterier må kun leveres inn til korrekt deponering i utladet tilstand. Hvis batteriene ikke er helt utladet må kontaktene iso- leres med tape, slik at det ikke oppstår en kortslutning. LED-indikator Betydning Aksjon 1 – 4 grønne LED Ladetilstand i prosent Drift Rødt kontinu- erlig lys Batteriet er nesten tomt Lad opp batteriet Rødt blinklys Batteriet er ikke driftsklart Få batteriet inn i batteri-driftstempe- raturområdet, lad deretter opp51
