BRUKSANVISNING ABOP 132 Select Fein

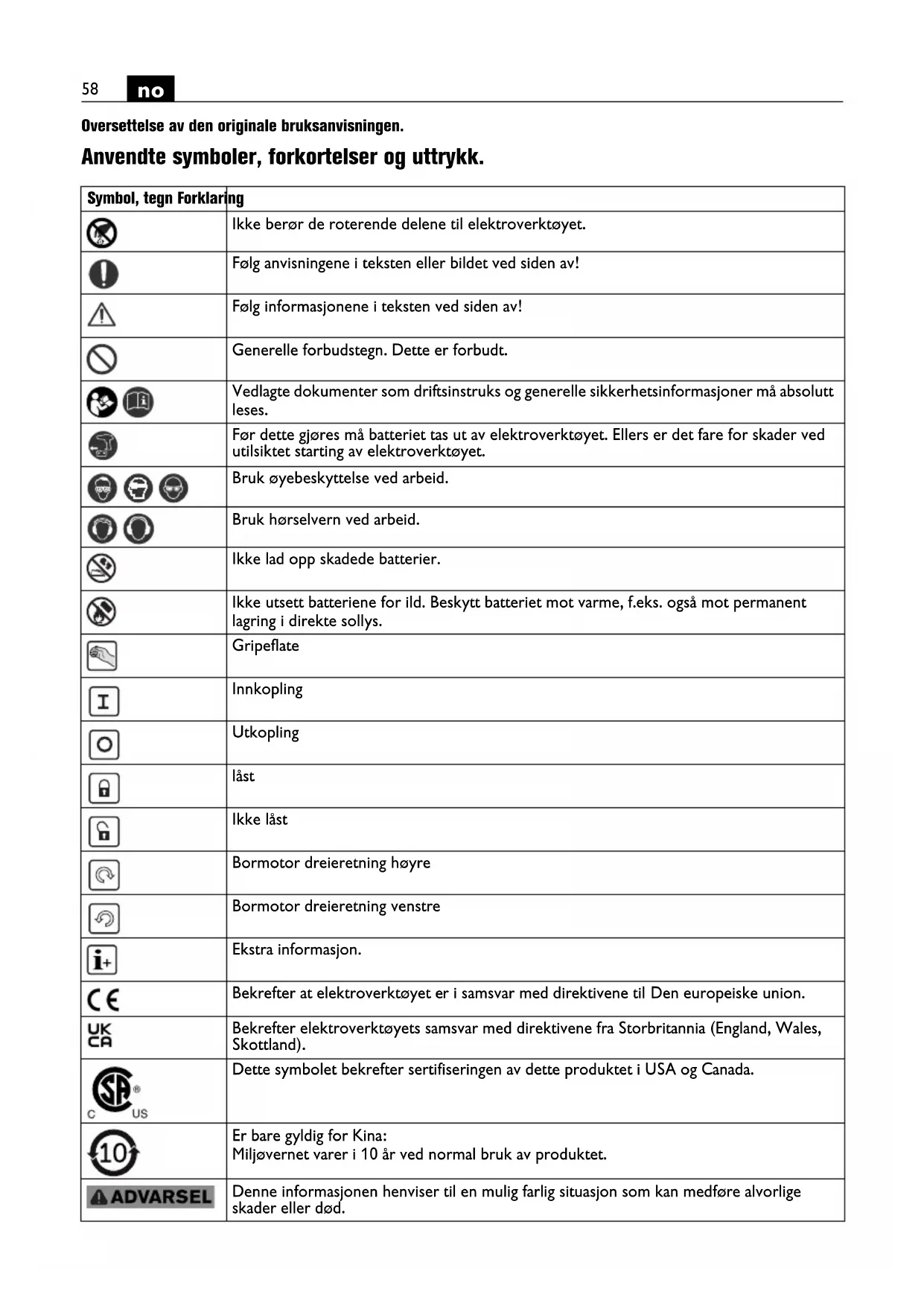

Oversettelse av den originale bruksanvisningen. Anvendte symboler, forkortelser og uttrykk. Symbol, tegn Forklaring Ikke berør de roterende delene til elektroverktøyet. Følg anvisningene i teksten eller bildet ved siden av! Følg informasjonene i teksten ved siden av! Generelle forbudstegn. Dette er forbudt. Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses. Før dette gjøres må batteriet tas ut av elektroverktøyet. Ellers er det fare for skader ved utilsiktet starting av elektroverktøyet. Bruk øyebeskyttelse ved arbeid. Bruk hørselvern ved arbeid. Ikke lad opp skadede batterier. Ikke utsett batteriene for ild. Beskytt batteriet mot varme, f.eks. også mot permanent lagring i direkte sollys. Gripeflate Innkopling Utkopling låst Ikke låst Bormotor dreieretning høyre Bormotor dreieretning venstre Ekstra informasjon. Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union. Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland). Dette symbolet bekrefter sertifiseringen av dette produktet i USA og Canada. Er bare gyldig for Kina: Miljøvernet varer i 10 år ved normal bruk av produktet. Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller død.59

Resirkulerings-tegn: Merker resirkulerbare materialer Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering. Batteritype

Lavt turtall Høyt turtall (**) Kan inneholde sifre eller bokstaver (Ax – Zx) Merking for interne formål Symbol, tegn Forklaring Tegn Enhet internasjonalt Enhet nasjonalt Forklaring U V V Elektrisk likespenning

Høystyrkestål (spiralbor) mm mm Maks. bordiameter i aluminium opptil 300 N/mm

– Høystyrkestål(spiralbor) mm mm Maks. bordiameter i tre (spiralbor) mm mm Maks. gjengetappstørrelse mm mm d1 = spennområde chuck d2 = feste på borakselen (AWBP 10 (**): Feste ISO 239 på borakselen) d3 = spennhalsdiameter kg kg Vekt tilsvarende EPTA-Procedure 01

pCpeak dB dB Maksimalt lydtrykknivå K... Usikkerhet m/s

Svingningsemisjonsverdi iht. EN 62841 (vektorsum fra tre retninger) h,D m/s

Basis- og avledede enheter fra det internasjonale enhetssystemet SI.

For din egen sikkerhet. Les gjennom alle advarslene og anvisningene. Unnlatelse av å over- holde advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte “Generelle sikkerhetsinformasjonene” (doku- mentnummer 3 41 30 465 06 0). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre. Følg også de vanlige nasjonale arbeidsmiljøbestemmel- sene. Elektroverktøyets formål: Håndført bormaskin til bruk i værbeskyttede omgivel- ser med innsatsverktøy og tilbehør som er godkjent av FEIN til boring i metall, tre, kunststoff og keramikk og til gjenging. Bormaskinen er ikke bestemt for bearbeiding av kar- bonfiberforsterket plast. Sikkerhetsinformasjoner for bormaskiner. Sikkerhetsinformasjoner for alle arbeider. Bruk ekstrahåndtaket (ekstrahåndtakene). Hvis du mister kontrollen, kan det medføre skader. Hold maskinen på de isolerte gripeflatene når du utfø- rer arbeider der innsatsverktøyet kan treffe på en skjult strømledning. Kontakt med en spenningsførende led- ning kan også sette maskinens metalliske deler under spenning og medføre elektrisk støt. Sikkerhetsinformasjoner ved bruk av lange bor. Arbeid ikke i noe tilfelle ned et høyere turtall enn turtal- let tillatt for boret. Ved høyere turtall kan boret lett deformeres hvis det kan dreie fritt uten kontakt med arbeidsstykket og som kan medføre skader. Begynn boreprosessen alltid med lavt turtall og mens boret har kontakt med arbeidsstykket. Ved høyere tur- tall kan boret lett deformeres hvis det kan dreie fritt uten kontakt med arbeidsstykket og som kan medføre skader. Du må ikke utøve for stort trykk og bare i lengderetning. Bor kan deformeres og så knekkes eller medføre at du mister kontrollen og føre til skader. Spesielle sikkerhetsinformasjoner. Pass på skjulte elektriske ledninger, gass- og vannrør. Kontroller arbeidsområdet f.eks. med et metallsøkeap- parat før arbeidet påbegynnes. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger, holdes sikrere enn med hån- den. Hold elektroverktøyet godt fast. Det kan oppstå høye reaksjonsmomenter i korte perioder. Rett ikke el-verktøyet mot deg selv, andre personer eller dyr. Det er fare for skader pga. skarpe eller varme innsatsverktøy. Det er forbudt å skru eller nagle skilt eller tegn på elek- troverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk klebeskilt. Bruk kun reservedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elek- troverktøyet blir benyttet. Bruk personlig beskyttelsesutstyr. Avhengig av type bruk må du bruke visir, øyebeskyttelse eller vernebril- ler. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. Øynene bør beskyttes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Støv- eller pustevernmasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen. Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna deler som beveger seg. Løstsittende klær, smykker eller langt hår kan gripes av deler som beveger seg. Gi ved arbeider over hodet akt på gjenstander som fal- ler ned som f.eks. spon. Hold hender, klær osv. alltid unna spon som roterer for å unngå skader. Sponene kan forårsake skader. Forsøk ikke å fjerne innsatsverktøyet så lenge det fort- satt roterer. Dette kan forårsake alvorlige skader. Rengjør ventilasjonsåpningene til elektroverktøyet med ikke-metalliske verktøy med jevne mellomrom. Motor- viften trekker støv inn i motorhuset. Dette kan forårsa- ke elektrisk fare når det samles for mye metallstøv. Ikke bearbeid materialer som inneholder magnesium. Det er brannfare. Ikke bearbeid CFK (karbonfiberforsterket plast) og ikke materialer som inneholder asbest. Disse gjelder som kreftfremkallende. Bruk og behandling av batteriet (batteriblokken). Ta hensyn til følgende informasjoner for å unngå farer som forbrenning, brann, eksplosjon, hudskader og andre skader ved bruk av batteriet: Batterier må ikke tas fra hverandre, åpnes eller hakkes opp. Ikke utsett batteriene for mekaniske støt. Ved ska- der og usakkyndig bruk av batteriet kan det slippe ut skadelig damp og væske. Dampen kan irritere ånde- drettsorganene. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger. Hvis det er kommet batterivæske på gjenstander, må disse rengjøres eller eventuelt skiftes ut. Ikke utsett batteriene for varme eller ild. Batteriene må ikke lagres i direkte sol. Ta batteriet først ut av originalemballasjen når det skal brukes. Ta batteriet ut av elektroverktøyet før det utføres arbeid på elektroverktøyet. Hvis elektroverktøyet star- ter utilsiktet, er det fare for skader. Ta batteriet kun ut når elektroverktøyet er slått av. Hold batteriet unna barn.61

Hold batteriet rent og beskyttet mot fuktighet og vann. Rengjør de tilsmussede kontaktene på batteriet og el- verktøyet med en tørr, ren klut. Bruk kun intakte originale FEIN-batterier, som er bereg- net for dette el-verktøyet. Ved arbeid eller opplading av uoriginale, skadede, reparerte eller modifiserte batte- rier, etterligninger og batterier fra andre produsenter er det fare for brann og/eller eksplosjonsfare. Følg sikkerhetsinformasjonene i driftsinstruksen for batteri-laderen. Hånd-arm-vibrasjoner Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 62841 og kan brukes til sammenligning av elektro- verktøy med hverandre. Den egner seg også til en fore- løpig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de vanlige anvendelsene til elektroverktøyet. Men hvis elektro- verktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan øke vibrasjonsbelast- ningen tydelig for hele arbeidstiden. Til en nøyaktig vurdering av vibrasjonsbelastningen bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden. Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot svingningsvirkninger som for eksempel: Vedlike- hold av elektroverktøy og innsatsverktøy, holde hen- dene varme, organisere arbeidsforløpene. Håndtering av farlig støv I arbeidsprosesser der dette verktøyet fjerner deler av materialer kan det oppstå støv som kan være farlig. Berøring eller innånding av noen typer støv som f. eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av steinholdige materialer, løsemidler for maling, tre- beskyttelsesmidler, bunnstoff for båter kan utløse aller- giske reaksjoner og/eller åndedrettssykdommer, kreft, forplantningsskader hos mennesker. Risikoen ved inn- ånding av støv er avhengig av eksponeringen. Bruk en avsuging som passer til støvet som oppstår, bruk per- sonlig beskyttelsesutstyr og sørg for en god ventilasjon av arbeidsplassen. Overlat bearbeidelsen av asbesthol- dig material kun til fagfolk. Trestøv og lettmetallstøv, varme blandinger av slipestøv og kjemiske stoffer kan ved ugunstige vilkår antenne seg selv og forårsake en eksplosjon. Unngå gnistsprut i ret- ning av støvbeholderen og en overoppheting av el-verk- tøyet og slipematerialet, tøm støvbeholderen i tide, følg bearbeidelsesinstruksene til materialprodusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides. Bruksinformasjon. Innstill girtrinn eller dreieretning kun når motoren er stanset helt. Sett høyre-/venstre-bryteren i midtstilling for å unngå en utilsiktet start, f.eks. ved transport. Ved overoppheting går elektroverktøyet med korte, ytelsessvake impulser. La elektroverktøyet avkjøle ved å kjøre maskinen uten belastning. Ved stasjonær bruk i borestativ skal elektroverktøyet etter hver 50. arbeidstime, tas ut av stativet og vendes i 180°, slik at smøremidlet i maskinen fordeles jevnt. Husk å trekke ut stikkontakten før dette gjøres. Maski- nen bør være driftsvarm. AWBP10 (**): Rengjør den utgående spindelen og inn- vendig kon på chucken med fettfjerningsmiddel før montering. Håndtering av batteriet. Lagre, bruk og lad batteriet bare med FEIN ladeappara- ter i batteriets temperaturområde på 5°C – 45 °C (41°F – 113 °F). Batteriets temperatur skal ved start av ladeprosessen være i batteriets temperaturområde. Den ekte ladetilstanden til batteriet i prosent vises kun når motoren på elektroverktøyet er stanset. Motoren stoppes automatisk av elektronikken når bat- teriet er utladet. Vedlikehold og kundeservice. Ved ekstreme bruksvilkår kan det ved bear- beidelse av metall sette seg metallstøv inne i elektroverktøyet. Dette kan forårsake kort- slutning eller overslag. Blås ofte gjennom de innvendige delene av elektroverktøyet gjennom ventilasjonsspal- tene med tørr og oljefri trykkluft. Produkter som har vært i kontakt med asbest, må ikke sendes til reparasjon. Håndter produkter kontaminert med asbest i henhold til de gyldige nasjonale bestem- melsene for asbestholdig avfall. Skift ut klistremerker og varselhenvisninger på elektro- verktøyet ved aldring og slitasje. Den aktuelle reservedelslisten for dette elektroverk- tøyet finner du på internettet under www.fein.com. Følgende deler kan du skifte ut selv etter behov: Chuck, ekstrahåndtak, innsatsverktøy, batteri Reklamasjonsrett og garanti. Reklamasjonsretten for produktet gjelder jf. de lovmes- sige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ- sentens garantierklæring. Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse. LED-indika- tor Betydning Aksjon 1–4 grøn- ne LED Ladetilstand i prosent Drift Rødt konti- nuerlig lys Batteriet er nesten tomt Lad opp batteriet Rødt blink- lys Batteriet er ikke driftsklart Få batteriet inn i bat- teri-driftstemperatur- området, lad deretter opp62

Samsvarserklæring. CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [EØS] (European Free Trade Asso- ciation) og kun for produkter som er bestemt for mar- kedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet. UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at pro- duktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet. Firmaet FEIN erklærer som eneansvarlig at dette pro- duktet stemmer overens med de vanlige bestemmel- sene som er oppført på siste side i denne driftsinstruksen. Tekniske underlag hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Miljøvern, deponering. Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering. Batterier må kun leveres inn til korrekt deponering i utladet tilstand. Hvis batteriene ikke er helt utladet må kontaktene iso- leres med tape, slik at det ikke oppstår en kortslutning.63
