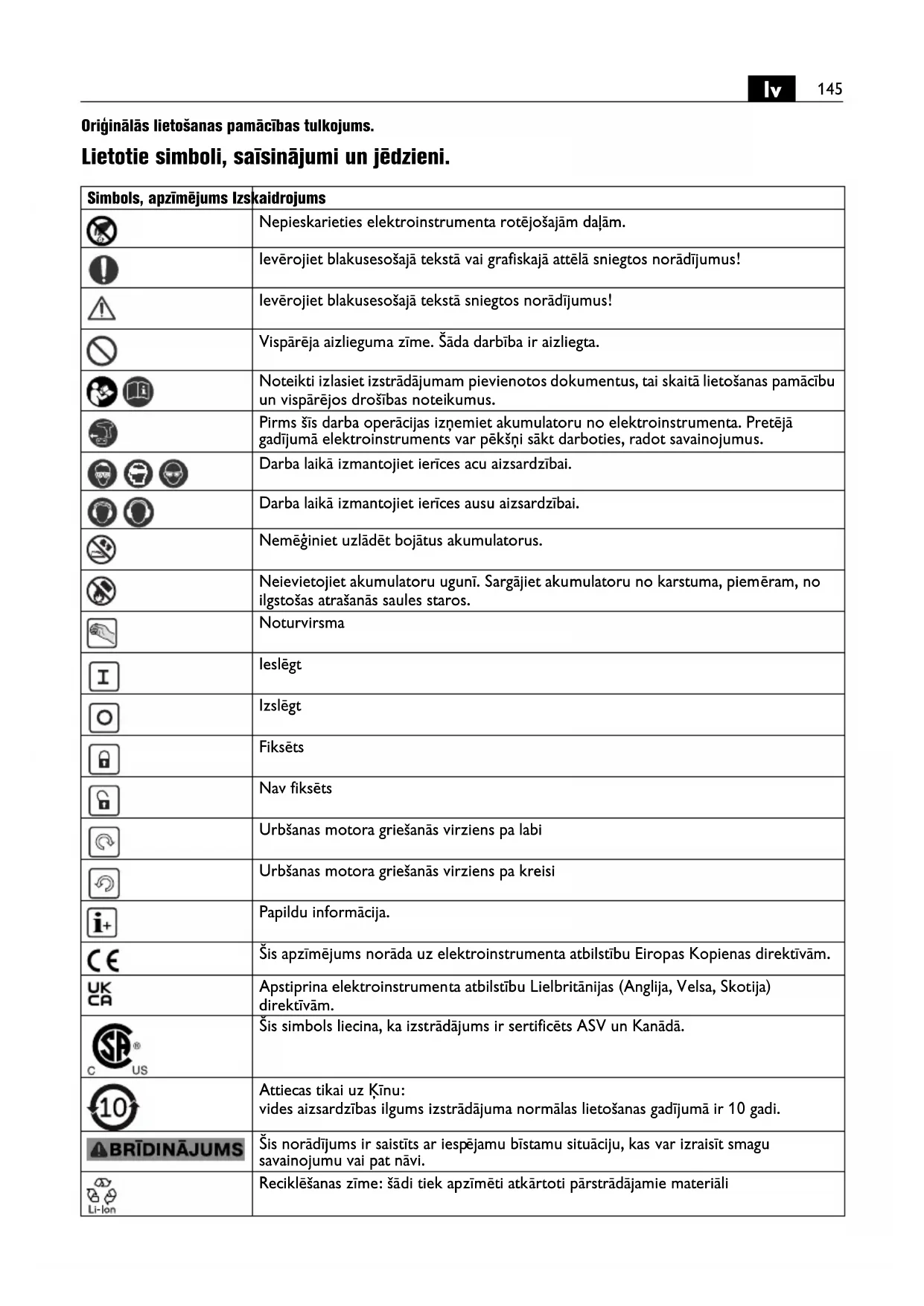

Oriģinālās lietošanas pamācības tulkojums. Lietotie simboli, saīsinājumi un jēdzieni. Simbols, apzīmējums Izskaidrojums Nepieskarieties elektroinstrumenta rotējošajām daļām. Ievērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus! Ievērojiet blakusesošajā tekstā sniegtos norādījumus! Vispārēja aizlieguma zīme. Šāda darbība ir aizliegta. Noteikti izlasiet izstrādājumam pievienotos dokumentus, tai skaitā lietošanas pamācību un vispārējos drošības noteikumus. Pirms šīs darba operācijas izņemiet akumulatoru no elektroinstrumenta. Pretējā gadījumā elektroinstruments var pēkšņi sākt darboties, radot savainojumus. Darba laikā izmantojiet ierīces acu aizsardzībai. Darba laikā izmantojiet ierīces ausu aizsardz ībai. Nemēģiniet uzlādēt bojātus akumulatorus. Neievietojiet akumulatoru ugunī. Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros. Noturvirsma Ieslēgt Izslēgt Fiksēts Nav fiksēts Urbšanas motora griešanās virziens pa labi Urbšanas motora griešanās virziens pa kreisi Papildu informācija. Šis apzīmējums norāda uz elektroinstrumenta atbilstību Eiropas Kopienas direktīvām. Apstiprina elektroinstrumenta atbilstību Lielbritānijas (Anglija, Velsa, Skotija) direktīvām. Šis simbols liecina, ka izstrādājums ir sertificēts ASV un Kanādā. Attiecas tikai uz Ķīnu: vides aizsardzības ilgums izstrādājuma normālas lietošanas gadījumā ir 10 gadi. Šis norādījums ir saistīts ar iesp ējamu bīstamu situāciju, kas var izraisīt smagu savainojumu vai pat nāvi. Reciklēšanas zīme: šādi tiek apzīmēti atkārtoti pārstrādājamie materiāli146

Nolietotie elektroinstrumenti, kā arī citi elektrotehniskie un elektriskie izstrādājumi jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Akumulatora tips

1. pārnesums/2. pārnesums

Neliels griešanās ātrums Liels griešanās ātrums (**) Var saturēt ciparus vai burtus (Ax – Zx) Marķēšana iekšējām vajadzībām Simbols, apzīmējums Izskaidrojums Apzīmējums Starptautiskā mērvienība Nacionālā mērvienība Izskaidrojums U V V Elektriskais līdzspriegums

, rpm, r/min /min Griešanās ātrums brīvgaitā

, rpm, r/min /min Griešanās ātrums pie slodzes M... mm mm Izmērs metriskai vītnei ØmmmmApaļās daļas diametrs mm mm Max. urbumu diametrs tēraudā ar izturības robežu līdz 400 N/mm

– Ātrgriezējtērauds (spirālurbjiem) mm mm Maks. urbšanas diametrs alumīnijā līdz 300 N/mm

– augstas veiktspējas griešanas tērauda (spirālurbis) mm mm Maks. urbšanas diametrs kokā (spirālurbis) mm mm Vītņurbis mm mm d1 = urbjpatronas diametra diapazons d2 = urbja vārpstas stiprinājums (AWBP 10 (**): urbja vārpstas stiprinājums saskaņā ar ISO 239) d3 = manšetes diametrs kg kg Svars atbilstoši EPTA-Procedure 01

°C °C Pieļaujamā apkārtējā gaisa temperatūra

dB dB Trokšņa spiediena līmenis

dB dB Trokšņa jaudas līmenis

pCpeak dB dB Trokšņa spiediena pīķa vērtību līmenis K... Izkliede m/s

Vibrācijas paātrinājuma vērtība atbilstoši standartam EN 62841 (vektoru summa trim virzieniem) h,D m/s

Vidējais svārstību paātrinājums, veicot urbšanu metālā m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Pamata un atvasinātās mērvienības atbilst starptautiskajai mērvienību sistēmai SI.

Jūsu drošībai. Uzmanīgi izlasiet visus drošības noteikumus un norādījumus. Drošības noteikumu un norādījumu neievērošana var radīt priekšnoteikumus elektriskajam triecienam, izraisīt aizdegšanos un/vai būt par cēloni smagam savainojumam. Uzglabājiet drošības noteikumus un norādījumus turpmākai izmantošanai. Nelietojiet šo elektroinstrumentu, pirms uzmanīgi un ar pilnīgu izpratni nav izlasīta šī lietošanas pamācība, kā arī tai pievienotie „Vispārējie drošības noteikumi“ (izdevuma numurs 34130465060). Uzglabājiet minētos pavaddokumentus turpmākai izmantošanai un elektroinstrumenta tālāknodošanas vai pārdošanas gadījumā nododiet tos jaunajam īpašniekam. Ievērojiet arī spēkā esošos nacionālos darba aizsardzības likumdošanas aktus. Elektroinstrumenta pielietojums: ar roku vadāma urbjmašīna, kas izmantojama kopā ar firmas FEIN lietošanai atļautajiem darbinstrumentiem un piederumiem no nelabvēlīgiem laika apstākļiem pasargātā vietā un ir paredzēta metāla, koka, plastmasas un keramikas urbšanai, kā arī vītņu griešanai. Urbis nav paredzēts ar oglekļa šķiedru pastiprinātas plastmasas apstrādei. Drošības noteikumi urbjmašīnām Drošības noteikumi visiem darbiem. Izmantojiet papildu rokturi(-us). Kontroles zudums var izraisīt traumas. Ja darba gaitā ievietojamais darbarīks var saskarties ar slēptām elektroapgādes līnijām, turiet elektrisko darbarīku aiz izolētajām turēšanas virsmām. Saskare ar spriegumam pieslēgtu līniju var radīt spriegumu arī ierīces metāla daļās un izraisīt elektriskās strāvas triecienu. Drošības noteikumi, izmantojot garus urbjus. Nekādā gadījumā nestrādājiet ar lielāku griešanās ātrumu, nekā ir urbja maksimāli pieļaujamais griešanās ātrums. Lielāks griešanās ātrums var izraisīt nelielu urbja saliekšanos, ja tas brīvi griežas, nesaskaroties ar apstrādājamo priekšmetu, kā rezultātā urbis var radīt savainojumu. Vienmēr uzsāciet urbšanu ar nelielu griešanās ātrumu un saglabājiet to laikā, kamēr urbis saskaras ar apsrādājamo priekšmetu. Lielāks griešanās ātrums var izraisīt nelielu urbja saliekšanos, ja tas brīvi griežas, nesaskaroties ar apstrādājamo priekšmetu, kā rezultātā urbis var radīt savainojumu. Neizdariet pārāk stipru spiedienu uz urbi un izdariet spiedienu vienīgi urbja gareniskās ass virzienā. Spiediena iespaidā urbis var saliekties un salūzt, izraisot kontroles zaudēšanu pār elektroinstrumentu un radot savainojuma briesmas. Īpašie drošības noteikumi. Ievērojiet piesardzību, strādājot vietās, kuru tuvumā var būt slēpti elektriskie vadi, kā arī gāzes vai ūdens cauruļvadi. Pirms darba pārbaudiet šādas vietas, izmantojot, piemēram metālmeklētāju. Nostipriniet apstrādājamo priekšmetu. Spīļierīcē iestiprināts priekšmets ir apstrādājams daudz drošāk, nekā tad, ja tas tiek turēts ar roku. Stingri turiet elektroinstrumentu. Darba gaitā uz strādājošās personas rokām var īslaicīgi iedarboties ievērojams griezes moments. Nevērsiet elektroinstrumentu pret sevi, citām personām vai mājdzīvniekiem. Asie vai karstie darbinstrumenti var izraisīt savainojumus. Nav atļauts pie elektroinstrumenta pieskrūvēt vai piekniedēt marķējuma plāksnītes un apzīmējumus. Bojātā izolācija nenodrošina pietiekošu aizsardzību pret elektrisko triecienu. Lietojiet uzlīmes. Neizmantojiet piederumus, kas nav īpaši izstrādāti šim elektroinstrumentam vai ieteikti lietošanai kopā ar to. Piederuma drošu lietošanu vēl nenosaka apstāklis, ka to var iestiprināt elektroinstrumentā. Lietojiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura izvēlieties pilnu sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no lidojošajām slīpē- šanas darbinstrumenta un apstrādājamā materiāla daļiņām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus un aizsargcimdus vai arī īpašu priekšautu. Lietotāja acis jāpasargā no lidojošajiem svešķermeņiem, kas dažkārt rodas darba gaitā. Putekļu aizsargmaskai vai respiratoram jāpasargā lietotāja elpošanas ceļi no putekļiem, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi. Izvēlieties darbam piemērotu apģērbu. Darba laikā nenēsājiet platas drēbes un rotaslietas. Netuviniet matus, apģērba daļas un aizsargcimdus kustīgajām daļām. Vaļīgas drēbes, rotaslietas un gari mati var ieķerties un tikt ievilkti kustīgajās daļās. Strādājot zonās virs galvas, uzmanieties no krītošiem priekšmetiem, piemēram, atgriezumiem. Lai izvairītos no savainojumiem, netuviniet rokas, drēbes u.t.t. spirālveida skaidām. Skaidas var izraisīt savainojumus. Nemēģiniet izņemt darbinstrumentu, ja tas vēl griežas. Tas var radīt smagus savainojumus. Regulāri tīriet elektroinstrumenta ventilācijas atveres, izmantojot nemetāla rīkus. Dzinēja dzesēšanas ventilators ievelk putekļus elektroinstrumenta korpusā. Metāla putek ļu uzkrāšanās korpusā var būt par cēloni paaugstinātai elektrobīstamībai. Neapstrādājiet magniju saturošus materiālus. Var notikt aizdegšanās. Neapstrādājiet CFK (plastmasu ar oglekļa šķiedru stiegrojumu) un azbestu saturošus materiālus. Tiek uzskatīts, ka šādi materiāli var izraisīt vēzi.148

Akumulatoru (bloku) lietošana un pareiza apiešanās ar tiem. Lai nepieļautu aizdegšanos vai sprādzienu un novērstu ādas apdegumus vai citus savainojumus, rīkojoties ar akumulatoriem, ievērojiet šādus noteikumus: Akumulatorus nedrīkst izjaukt, atvērt vai sadalīt. Nepakļaujiet akumulatorus mehāniskiem triecieniem. Bojājuma gadījumā vai nepareizas apiešanās dēļ no akumulatora var izplūst veselībai kaitīgi tvaiki vai kodīgs šķidrums. Tvaiki var izsaukt elpošanas ceļu kairinājumu. Izplūdušais šķidrais akumulatora elektrolīts var izraisīt ādas kairinājumu vai pat apdegumus. Ja no bojāta akumulatora izplūdušais šķidrais elektrolīts ir saslapinājis tuvumā esošus priekšmetus, pārbaudiet un notīriet elektrolīta skartās daļas vai, ja nepieciešams, nomainiet tās. Neturiet akumulatoru karstumā, neievietojiet to ugunī. Neturiet akumulatoru tiešā saules gaismā. Uzsākot akumulatora lietošanu, izņemiet to no oriģinālā iesaiņojuma. Pirms elektroinstrumenta apkalpošanas izņemiet no tā akumulatoru. Ja elektroinstruments patvaļīgi sāk darboties, tas var radīt savainojumus. Izņemiet akumulatoru no elektroinstrumenta tikai laikā, kad tas ir izslēgts. Neļaujiet bērniem rīkoties ar akumulatoru. Uzturiet akumulatoru tīru un sargājiet no mitruma un ūdens. Ja akumulatora vai elektroinstrumenta kontakti ir kļuvuši netīri, notīriet tos ar sausu, tīru audumu. Izmantojiet tikai nebojātus oriģinālos firmas FEIN akumulatorus, kas ir piemēroti Jūsu elektroinstrumentam. Lietojot un uzlādējot nepiemērotus, bojātus vai savu laiku nokalpojušus akumulatorus, to pakaļdarinājumus un citu zīmolu akumulatorus, tie var aizdegties vai sprāgt. Ievērojiet drošības noteikumus, kas sniegtas uzlādes ierīces lietošanas pamācībā. Vibrācijas iedarbība uz rokām un delnām Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbilstoši standartā EN 62841 noteiktajai procedūrai un var tikt lietots elektroinstrumentu salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai. Norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā vibrācijas līmenis var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielinā t vibrācijas radīto papildu slodzi zināmam darba laika posmam. Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, šādus: savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novērsiet roku atdzišanu un pareizi plānojiet darbu. Rīkošanās ar veselībai kaitīgiem putekļiem Ar šā instrumenta palīdzību veicot darbības, kuru rezultātā notiek materiāla daļiņu atdalīšanās, rodas putekļi, kas var būt bīstami veselībai. Saskaršanās ar dažu materiālu putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas, elpošanas ceļu saslimšanas, vēzi vai reproduktīvās sistēmas bojājumus; pie šādiem materiāliem pieder azbests un to saturoši materiāli, svinu saturošas krāsas, metāli, dažas koka sugas, minerāli, akmens materiālos esošās silikāta daļiņas, krāsu šķīdinātāji, koksnes konservanti un pretapaugšanas līdzekļi, ar kuriem tiek apstrādā tas ūdens transportlīdzekļu zemūdens daļas. Saslimšanas riska pakāpe ir atkarīga no putekļu ieelpošanas ilguma. Lietojiet putekļu veidam atbilstošas uzsūkšanas ierīces un individuālo aizsargaprīkojumu, kā arī parūpējieties par labu ventilāciju darba vietā. Uzticiet azbestu saturošu materiālu apstrādi tikai profesionāļiem. Koka un vieglo metālu putekļi, kā arī karsts apstrādājamā materiāla putekļu un dažu ķīmisko vielu maisījums noteiktos nelabvēlīgos apstākļos var izraisīt aizdegšanos vai sprādzienu. Nepieļaujiet dzirksteļu lidošanu putekļu konteinera virzienā, kā arī elektroinstrumenta un apstrādājamā materiāla pārkaršanu, savlaicīgi iztukšojiet putekļu konteineru; ņemiet vērā apstrādājamā materiāla ražotāja sniegtos norādījumus par materiāla apstrādi un Jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu. Norādījumi lietošanai. Pārslēdziet elektroinstrumenta pārnesumus vai griešanās virzienu tikai laikā, kad tā dzinējs negriežas. Lai novērstu instrumenta nejaušu ieslēgšanos, piemēram, transportēšanas laikā, pārvietojiet griešanās virziena pārslēdzēju vidējā stāvoklī. Ja elektroinstruments ir pārkarsis, tas darbojas īsu, spēcīgu impulsu veidā. Šādā gadījumā atdzesējiet elektroinstrumentu, darbinot to brīvgaitā. Ja elektroinstruments ir iestiprināts urbšanas statnē un tiek darbināts stacionāri, ik pēc 50 nostrādātām stundām to izslēdziet, izņemiet no urbšanas statnes un laikā , kamēr tas pēc darba vēl ir silts, apgrieziet par 180°, lai panāktu vienmērīgu mehānisma eļļošanu. AWBP10 (**): Pirms montāžas pārklājiet ar smērvielu darbvārpstu un urbjpatronas iekšējo konusu.149

Apiešanās ar akumulatoru. Uzglabājiet, lietojiet un uzlādējiet akumulatoru vienīgi ar FEIN uzlādes ierīcēm darba temperatūras vērtību diapazonā, kas ir no līdz 5°C – 45 °C (41 °F – 113 °F). Akumulatora temperatūrai jātrodas darba temperatūras vērtību diapazona robežās jau uzlādes procesa sākumā. Akumulatora uzlādes pakāpes patiesā procentuālā vērtība tiek parādīta tikai pie izslēgta elektroinstrumenta dzinēja. Akumulatora dziļās uzlādes gadījumā elektroniskais mezgls automātiski izslēdz elektroinstrumenta dzinēju. Uzturēšana darba kārtībā un klientu apkalpošanas dienests. Ekstremālos darba apstākļos, izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekļi. Pietiekoši bieži caur ventilācijas atverēm izpūtiet elektroinstrumenta iekšpusi ar sausu, saspiestu gaisu, kas nesatur eļļu. Izstrādājumus, kas ir saskārušies ar azbestu, nedrīkst izmantot, veicot remontu. Utilizējiet ar azbestu piesārņotus izstrādājumus atbilstoši valstī spēkā esošajiem priekšrakstiem par azbestu saturošu atkritumu utilizēšanu. Atjaunojiet brīdinošās uzlīmes uz instrumenta, ja tās ir novecojušas vai nolietojušās. Šā elektroinstrumenta aktuālais rezerves daļu saraksts ir atrodams interneta vietnē www.fein.com. Vajadzības gadījumā lietotājs var saviem spēkiem nomainīt šādas daļas: urbjpatronu, papildrokturi, darbinstrumentu un akumulatoru Garantija. Garantija izstrādājumam tiek noteikta atbilstoši spēkā esošajai tās valsts likumdošanai, kurā izstrādājums ir ticis laists pārdošanā. Bez tam firma FEIN nosaka izstrādājumam garantiju atbilstoši FEIN garantijas deklarācijai. Elektroinstrumenta piegādes komplektā var netikt iekļautas visas šajā lietošanas pamācībā aprakstītās un attēlotās daļas. Atbilstības deklarācija. CE apliecinājums ir derīgs tikai Eiropas Savienības un EBTA (Eiropas Brīvās tirdzniecības asociācijas) valstīm un tikai izstrādājumiem, kas paredzēti ES vai EBTA tirgum. Pēc izstrādājuma laišanas ES tirgū UKCA zīme zaudē derīgumu. UKCA apliecinājums attiecas tikai uz Lielbritānijas tirgu (Anglija, Velsa un Skotija) un tikai uz izstrādājumiem, kas paredzēti Apvienotās Karalistes tirgum. Pēc produkta laišanas ES tirgū CE zīme zaudē derīgumu. Firma FEIN ar pilnu atbildību deklarē, ka šis izstrādājums atbilst šīs lietošanas pamācības pēdējā lappusē minētajām spēkā esošajām direktī vām. Tehniskā dokumentācija no: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Vides aizsardzība, atbrīvošanās no nolietotajiem izstrādājumiem. Nolietotie elektroinstrumenti, to iesaiņojums un piederumi jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Akumulatori jānogādā otrreizējai pārstrādei tikai izlādētā stāvoklī. Ja akumulatori nav pilnīgi izlādēti, tie jāpasargā no iespējama īsslēguma, pārlīmējot pāri kontaktiem līmlenti. Mirdzdiodes indikators Nozīme Darbība 1–4 zaļās mirdzdiodes Norāda procentuālo uzlādes pakāpi Cēlonis Sarkanā mirdzdiode deg pastāvīgi Akumulators ir gandrīz izlādēts Uzlādējiet akumulatoru Sarkanā mirdzdiode mirgo Akumulators nav gatavs darbam Nogaidiet, līdz akumulatora temperatūra atgriežas darba temperatūras diapazona robežās, un tad to uzlādējiet150 zh (CM) zh (CM) 正本使用说明书的翻譯。 使用的符号，缩写和代名词。
