BRUKSANVISNING ABOP 132 Select Fein

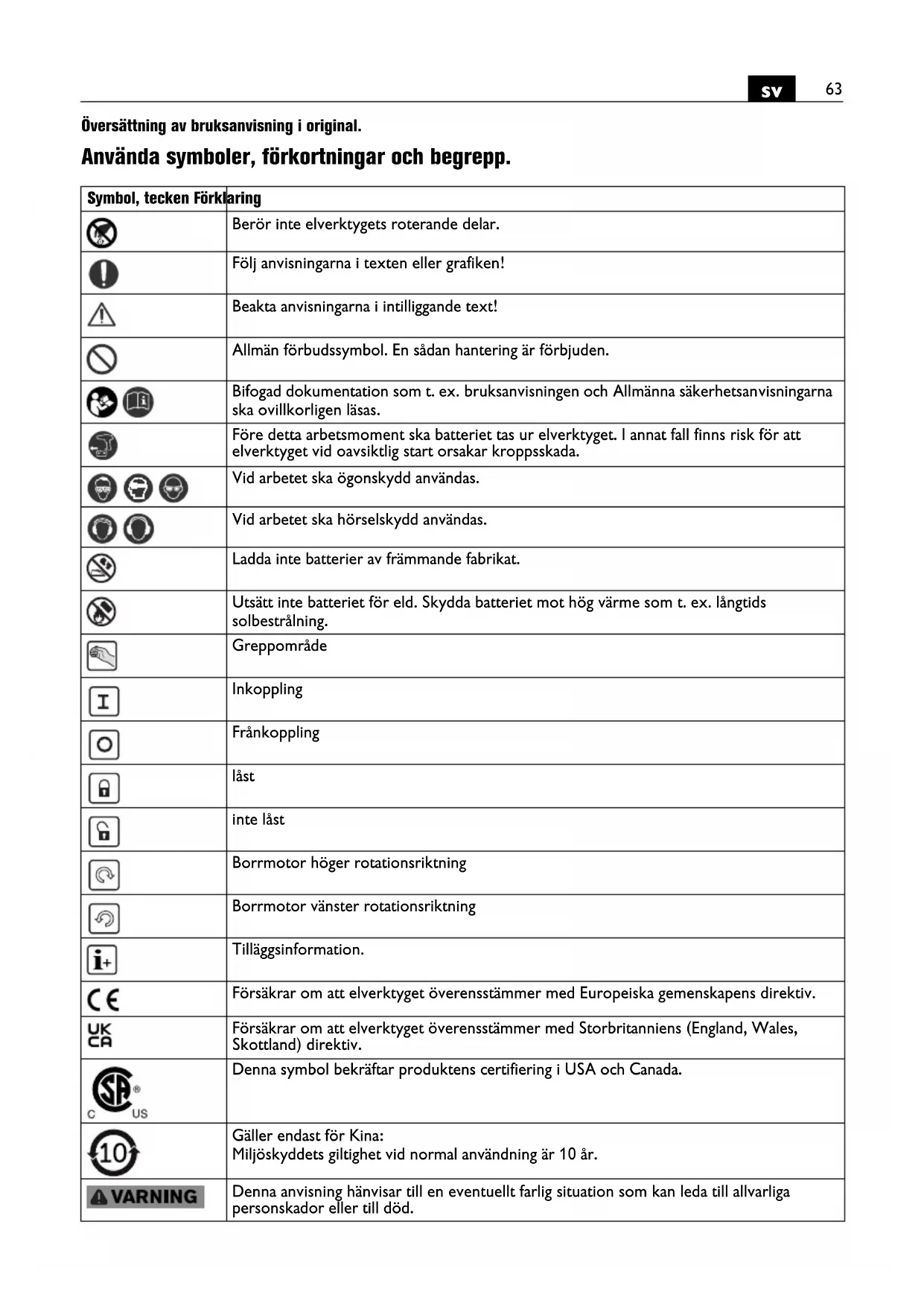

Översättning av bruksanvisning i original. Använda symboler, förkortningar och begrepp. Symbol, tecken Förklaring Berör inte elverktygets roterande delar. Följ anvisningarna i texten eller grafiken! Beakta anvisningarna i intilliggande text! Allmän förbudssymbol. En sådan hantering är förbjuden. Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas. Före detta arbetsmoment ska batteriet tas ur elverktyget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar kroppsskada. Vid arbetet ska ögonskydd användas. Vid arbetet ska hörselskydd användas. Ladda inte batterier av främmande fabrikat. Utsätt inte batteriet för eld. Skydda batteriet mot hög värme som t. ex. långtids solbestrålning. Greppområde Inkoppling Frånkoppling låst inte låst Borrmotor höger rotationsriktning Borrmotor vänster rotationsriktning Tilläggsinformation. Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv. Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skottland) direktiv. Denna symbol bekräftar produktens certifiering i USA och Canada. Gäller endast för Kina: Miljöskyddets giltighet vid normal användning är 10 år. Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personskador eller till död.64

Återvinningsmärke: märket anger att materialet är återanvändbart Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt. Batterityp

1. Växelläget/2. Växelläget

Lågt varvtal Högt varvtal (**) Kan innehålla siffror eller bokstäver (Ax – Zx) Kodbeteckning för interna syften Symbol, tecken Förklaring Tecken Internationell enhet Nationell enhet Förklaring U V V Elektrisk likspänning

, rpm, r/min r/min Tomgångsvarvtal

, rpm, r/min r/min Lastvarvtal M... mm mm Mått, metrisk gänga Ø mm mm Diameter för en rund komponent mm mm Max borrdiameter för stål upp till 400 N/mm

– högeffektssnabbstål (spiralborr) mm mm Max borrdiameter för Aluminium upp till 300 N/mm

– högeffektssnabbstål (spiralborr) mm mm Max borrdiameter för trä (spiralborr) mm mm Gängtapp mm mm d1 = Borrchuckens spännområde d2 = Fäste på borraxeln (AWBP 10 (**): fäste ISO 239 på borraxeln) d3 = Inspänningshalsens diameter kg kg Vikt enligt EPTA-Procedure 01

°C °C Tillåten omgivningstemperatur

dB dB Ljudtrycksnivå

Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre riktningar) h,D m/s

Medelvibrationsvärde för borrning i metall m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Bas- och härledda enheter från det Internationella enhetssystemet SI.

För din säkerhet. Läs noga igenom alla säkerhetsan- visningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktions- bok samt bifogade „Allmänna säkerhetsanvis- ningar“ (publikationsnummer 3 41 30 465 06 0). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning. Beakta även tillämpliga nationella arbetarskyddsbestäm- melser. Avsedd användning av elverktyget: handmanövrerad borrmaskin för användning med av FEIN godkända insatsverktyg och tillbehör i väderskyd- dad omgivning för borrning i metall, trä, plast och kera- mik och för gängskärning. Borrmaskinen är inte avsedd för bearbetning av kolfi- berarmerad plast. Säkerhetsanvisningar för borrmaskiner. Säkerhetsanvisningar för alla arbeten. Använd stödhandtag(en). Det finns risk för personskada om du förlorar kontrollen. Håll i elverktyget vid de isolerade handtagen när arbe- ten utförs på ställen där insatsverktyget kan träffa dolda elledningar. Kontakt med en spänningsförande ledning kan sätta även verktygets metalldelar under spänning och leda till elstöt. Säkerhetsanvisningar vid användning av långa borrar. Arbeta i inget fall med ett högre varvtal än det som är maximalt tillåtet för borren. Vid högre varvtal kan bor- ren böja sig om den kan rotera fritt utan kontakt med arbetsstycket. Detta kan leda till personskada. Börja alltid borra med ett lågt varvtal och så att borren har kontakt med arbetsstycket. Vid högre varvtal kan borren böja sig om den kan rotera fritt utan kontakt med arbetsstycket. Detta kan leda till personskada. Använd inte onödigt stort tryck, och endast i borrens längsriktning. Borrar kan böja sig och därigenom brista eller leda till förlust av kontrollen och personskada. Speciella säkerhetsanvisningar. Se upp för dolt liggande elledningar, gas- och vattenrör. Kontrollera arbetsområdet t. ex. med en metalldetek- tor innan arbetet påbörjas. Säkra arbetsstycket. Arbetsstycket ligger säkrare i en uppspänningsanordning än i handen. Håll stadigt tag i elverktyget. Höga reaktionsmoment kan kortvarigt uppstå. Rikta inte elverktyget mot dig själv, andra personer eller djur. Risk finns att vassa eller heta elverktyg orsa- kar personskada. Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd dekaler. Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget. Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfilter- mask, hörselskydd, skyddshandskar eller skyddsförklä- de som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller. Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Roterande delar kan dra in löst hängande kläder, smycken och långt hår. Se vid underupparbeten upp för fallande föremål som t ex spån. För att undvika kroppsskada håll alltid händerna, klä- derna etc. på betryggande avstånd från utborrade spån. Spån kan orsaka kroppsskada. Försök inte ta bort det roterande insatsverktyget innan det stannat fullständigt. Detta kan leda till allvarlig kroppsskada. Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara. Magnesiumhaltigt material får inte bearbetas. Det finns risk för brand. Bearbeta inte CFK (kolfiberarmerad plast) eller asbest- haltigt material. Dessa ämnen anses vara canceral- strande. Användning och hantering av batterier (batterimoduler). För undvikande av faror som t. ex. brandskador, explo- sion, hudskador och andra personskador vid hantering med batterierna ska följande anvisningar följas: Batterierna får inte tas isär och inte heller krossas. Utsätt inte batterierna för mekaniska stötar. Ett skadat eller felanvänt batteri kan orsaka hälsovådliga ångor och vätskor. Ångorna kan leda till irritation i andningsvägar- na. Batterivätskan kan medföra hudirritation eller brännskada. Om batterivätskan vätt intilliggande föremål, kontrol- lera berörda delar, rengör eller byt dem vid behov. Utsätt inte batteriet för hetta eller eld. Låt inte batteriet ligga i solljus. Plocka upp batteriet ur originalförpackningen först när det ska användas. För alla åtgärder på elverktyget ta batteriet ur elverkty- get. Om elverktyget startar oavsiktligt finns risk för kroppsskada.66

Frånkoppla först elverktyget innan batteriet tas ut. Håll barn på betryggande avstånd från batterier. Håll batteriet rent och skydda det mot fukt och vatten. Rengör batteriets och elverktygets nedsmutsade anslut- ningar med en torr, ren trasa. Använd endast felfria original FEIN-batterier som är avsedda för elverktyget. Vid åtgärder på och laddning av felaktiga, skadade, reparerade, renoverade, kopierade batterier eller batterier av främmande fabrikat finns risk för brand och/eller explosion. Följ säkerhetsanvisningarna i batteriladdarens bruks- anvisning. Hand-arm-vibrationer Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är stan- dardiserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för prelimi- när bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibra- tionsnivån avvika. Detta kan öka vibrationsbelastningen väsentligt under den totala tidsperioden. För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelast- ningen väsentligt under den totala tidsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatö- ren mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen. Hantering av hälsovådligt damm Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå. Beröring eller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt material, färglösningsmedel, träskyddsmedel, antifouling för vattenfordon kan hos personer utlösa allergiska reaktioner och/eller andningsbesvär, cancer, fortplantningsskada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det damm som bildas, personlig skyddsut- rustning och se till att arbetsplatsen är väl ventilerad. Låt en fackman bearbeta asbesthaltigt material. Trädamm och lättmetallsdamm, het blandning av slip- damm och kemiska ämnen kan under ogynnsamma för- hållanden antändas eller explodera. Undvik gnistor i riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbe- hållaren, beakta materialtillverkarens anvisningar för bearbetning samt de föreskrifter för bearbetat material som gäller i ditt land. Användningsinstruktioner. Växelsteget och rotationsriktningen får kopplas om endast när motorn står stilla. Ställ riktningsomkopplaren i mittläge för att undvika oavsiktlig driftstart, t. ex. vid transport. Vid överhettning går elverktyget med korta, effektsvaga impulser. Låt elverktyget svalna på tomgång. Vid stationär användning i ett borrstativ ska frånkopplat elverktyg driftsvarmt tas ur stativet i intervaller om 50 drifttimmar och svängas 180° för att uppnå en jämn smörjning. AWBP10 (**): Avfetta drivspindeln och borrchuckens inre kona före montering. Hantering av batterier. Lagra, använd och ladda batteriet endast med FEIN lad- dare inom driftstemperaturområdet 5 °C – 45 °C (41 °F – 113 °F). Batteriets temperatur måste vid start av laddning ligga inom batteriets driftstemperaturområ- de. Batteriets faktiska laddningstillstånd indikeras endast när elverktygets motor stängts av. När en djupurladdning av batteriet hotar, stannar elek- troniken automatiskt motorn. Underhåll och kundservice. Vid bearbetning av metall kan under extrema betingelser ledande damm samlas i elverkty- gets inre. Renblås ofta elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft. Produkter som varit i beröring med asbest får inte läm- nas till reparation. Disponera med asbest kontamine- rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall. Förnya dekaler och varningsanvisningar på elverktyget vid åldring och slitage. Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com. Följande delar kan du vid behov själv byta ut: Borrchuck, stödhandtag, insatsverktyg, batteri LED-indikering Betydelse Aktion 1–4 gröna LED procentuellt laddningstill- stånd Drift kontinuerligt rött ljus Batteriet är nästan urladdat Ladda batteriet rött blinkljus Batteriet är inte driftklart Låt batteriet anta driftstemperatur innan det laddas67

Garanti och tilläggsgaranti. Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti- förklaring. Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvis- ningen. Försäkran om överensstämmelse. CE-försäkran gäller endast för Europeiska unionens län- der och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet. UKCA-försäkran gäller endast för den brittiska markna- den (England, Wales och Skottland) och endast för pro- dukter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brit- tiska marknaden förlorar CE - tecknet sin giltighet. FEIN försäkrar under exklusivt ansvar att denna pro- dukt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida. Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Miljöskydd, avfallshantering. Förpackning, skrotade elverktyg och tillbehör ska han- teras på miljövänligt sätt. Avfallshantera batterier endast i urladdat tillstånd. Om batteriet inte är fullständigt urladdat, isolera stick- kontakten med tejp för att undvika kortslutning.68
