MANUAL DE UTILIZARE ABOP 132 Select Fein

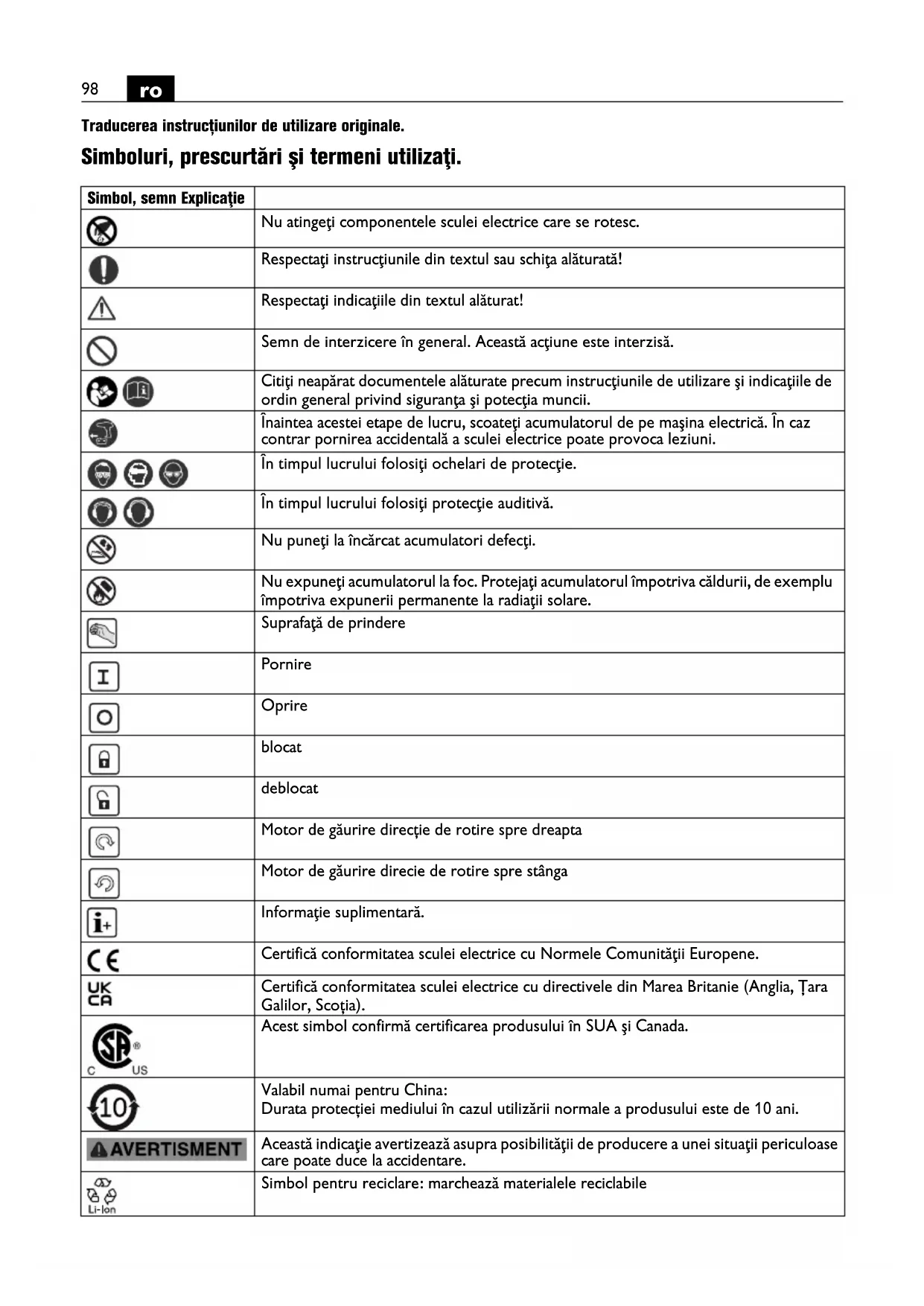

Traducerea instrucțiunilor de utilizare originale. Simboluri, prescurtări şi termeni utilizaţi. Simbol, semn Explicaţie Nu atingeţi componentele sculei electrice care se rotesc. Respectaţi instrucţiunile din textul sau schiţa alăturată! Respectaţi indicaţiile din textul alăturat! Semn de interzicere în general. Această acţiune este interzisă. Citiţi neapărat documentele alăturate precum instrucţiunile de utilizare şi indicaţiile de ordin general privind siguranţa şi potecţia muncii. Înaintea acestei etape de lucru, scoateţi acumulatorul de pe maşina electrică. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni. În timpul lucrului folosiţi ochelari de protecţie. În timpul lucrului folosiţi protecţie auditivă. Nu puneţi la încărcat acumulatori defecţi. Nu expuneţi acumulatorul la foc. Protejaţi acumulatorul împotriva căldurii, de exemplu împotriva expunerii permanente la radiaţii solare. Suprafaţă de prindere Pornire Oprire blocat deblocat Motor de găurire direcție de rotire spre dreapta Motor de găurire direcie de rotire spre stânga Informaţie suplimentară. Certifică conformitatea sculei electrice cu Normele Comunităţii Europene. Certifică conformitatea sculei electrice cu directivele din Marea Britanie (Anglia, Țara Galilor, Scoția). Acest simbol confirmă certificarea produsului în SUA şi Canada. Valabil numai pentru China: Durata protecției mediului în cazul utilizării normale a produsului este de 10 ani. Această indicaţie avertizează asupra posibilităţii de producere a unei situaţii periculoase care poate duce la accidentare. Simbol pentru reciclare: marchează materialele reciclabile99

Colectaţi separat sculele electrice şi alte produse electronice şi electrice scoase din uz şi direcţionaţi-le către o staţie de reciclare ecologică. Tip acumulator Treapta 1-a/2-a Turaţie mică Turaţie mare (**) poate conţine cifre sau litere (Ax – Zx) Marcaj pentru scopuri interne Simbol, semn Explicaţie Simbol Unitate de măsură internaţională Unitate de măsură naţională Explicaţie U V V Curent electric continuu

, rpm, r/min rot/min Turaţie de mers în gol

, rpm, r/min rot/min Turaţie în sarcină M... mm mm Dimensiune, filet metric Ø mm mm Diametrul unei piese rotunde mm mm Diametru de găurire maxim în oţel până la 400 N/mm

– oţel rapid (burghie elicoidale) mm mm Diametru de găurire maxim în aluminiu până la 300 N/mm

– oțel rapid (burghie elicoidale) mm mm Diametru de găurire maxim în lemn (burghie elicoidale) mm mm Tarod mm mm d1 = domeniu de strângere mandrină d2 = sistem de prindere pe arborele portburghiu (AWBP 10 (**): sistem de prindere ISO 239 pe arborele portburghiu) d3 = diametru guler de prindere kg kg Greutate conform EPTA-Procedure 01

°C °C Temperatură ambiantă admisă

dB dB Nivel presiune sonoră

dB dB Nivel putere sonoră

Valoarea vibraţiilor emise conform EN 62841 (suma vectorială a trei direcţii) h,D m/s

Valoare medie a vibraţiilor pentru găurire în metal m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unităţi de măsură de bază sau derivate din Sistemul Internaţional SI.

Pentru siguranţa dumneavoastră. Citiţi toate instrucţiunile şi indicaţiile privind siguranţa şi protecţia muncii. Nerespectarea instrucţiunilor şi indicaţiilor privind siguranţa şi protecţia muncii poate duce la electrocutare, incendiu şi/sau provoca leziuni grave. Păstraţi în vederea unei utilizări viitoare toate instrucţiunile şi indicaţiile privind siguranţa şi protecţia muncii. Nu folosiţi această sculă electrică înainte de a citi temeinic şi a înţelege în întregime prezentele instrucţiuni de utilizare cât şi „Instrucţiunile de ordin general privind siguranţa şi protecţia muncii“ (număr document 3 41 30 465 06 0) alăturate. Păstraţi documentaţia amintită în vederea unei utilizări ulterioare şi transmiteţi-le mai departe în cazul predării sau înstrăinării sculei electrice. Respectaţi deasemenea normele naţionale de protecţia muncii. Destinaţia sculei electrice: maşină de găurit manuală pentru utilizare cu scule şi accesorii admise de FEIN în mediu protejat de intemperii, pentru găurire în metal, lemn, material plastic şi ceramică şi pentru filetare. Mașina de găurit nu este destinată prelucrării materialelor plastice armate cu fibre carbon. Instrucțiuni de siguranță pentru mașini de găurit. Instrucțiuni de siguranță pentru toate lucrările. Folosiți mânerul (mânerele) suplimentar(e). Pierderea controlului poate duce la răniri. Țineți scula electrică de zonele izolate de prindere atunci când executați lucrări la care accesoriul poate atinge conductori electrici ascunși. Contactul cu un conductor aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare. Instrucțiuni de siguranță în cazul folosirii burghielor lungi. Nu lucrați în niciun caz cu o turație mai mare decât turația maximă admisă pentru burghiul respectiv. În cazul unor turații mai mari, burghiul se poate îndoi ușor atunci când se rotește liber, fără contact cu piesa de lucru, ceea ce poate provoca răniri. Începeți întotdeauna găurirea cu turație scăzută și atunci când burghiul este în contact cu piesa de lucru. În cazul unor turații mai mari, burghiul se poate îndoi ușor atunci când se rotește liber, fără contact cu piesa de lucru, ceea ce poate provoca răniri. Nu exercitați o apăsare exagerată și apăsați numai pe axa longitudinală a burghiului. Burghiele se pot îndoi și rupe sau se poate ajunge la pierderea controlului și la răniri. Instrucţiuni speciale privind siguranţa şi protecţia muncii. Aveţi grijă la conductorii electrici ascunşi, conductele de gaz şi de apă ascunse. Înainte de a începe lucrul controlaţi, de ex. cu un detector de metale, sectorul de lucru. Asiguraţi piesa de lucru. O piesă de lucru fixată cu un dispozitiv de prindere este ţinută mai sigur decât atunci când o prindeţi numai cu mâna. Prindeţi strâns scula electrică. Pentru scurt timp pot apărea forţe de reacţie puternice. Nu îndreptaţi scula electrică spre dumneavoastră, spre alte persoane sau animale. Există pericol de rănire din cauza accesoriilor ascuţite sau fierbinţi. Este interzisă înşurubarea sau nituirea de plăcuţe şi embleme pe scula electrică. O izolaţie deteriorată nu oferă protecţie împotriva electrocutării. Folosiţi etichete autocolante. Nu folosiţi accesorii care nu au fost realizate sau autorizate în mod special de fabricantul sculei electrice. Utilizarea în condiţii de siguranţă nu este garantată numai prin faptul că accesoriul resprectiv se potriveşte la scula dumneavoastră electrică. Purtaţi echipament personal de protecţie. În funcţie de utilizare, purtaţi o protecţie completă a feţei, protecţie pentru ochi sau ochelari de protecţie. Dacă este cazul, purtaţi mască de protecţie împotriva prafului, protecţie auditivă, mănuşi de protecţie sau şorţ special care să vă ferească de micile aşchii şi particule de material. Ochii trebuie protejaţi de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicaţii. Masca de protecţie împotriva prafului sau masca de protecţie a respiraţiei trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteţi expuşi timp îndelungat zgomotului puternic, vă puteţi pierde auzul. Purtaţi îmbrăcăminte adecvată. Nu purtaţi haine largi sau bijuterii. Feriţi-vă, părul, îmbrăcămintea şi mănuşile de componentele aflate în mişcare. Hainele largi, bijuteriile sau părul lung pot fi prinse în componentele aflate în mişcare. Atunci când efectuați lucrări deasupra capului fiți atenți la obiectele care cad ca de ex. așchii. Pentru a evita rănirile, feriţi-vă întotdeauna mâinile, îmbrăcămintea etc. de aşchiile care se rotesc. Aşchile pot provoca răniri. Nu încercaţi să îndepărtaţi scula cât timp se mai roteşte. Aceasta ar putea cauza leziuni grave. Curăţaţi regulat orificiile de aerisire ale sculei electrice cu unelte nemetalice. Ventilatorul trage praful în carcasă. Acest fapt poate cauza pericole electrice în cazul acumulării excesive de pulberi metalice, generând pericole electrice. Nu prelucraţi materiale care conţin magneziu. Există pericol de incendiu. Nu prelucraţi CFK (material pastic armat cu fibre carbon) şi nici materiale care conţin azbest. Acestea sunt considerate a fi cancerigene.101

Utilizarea şi manevrarea acumulatorului (pachetului de acumulatori). Pentru evitarea situaţiilor periculoase cum ar fi arsurile, incendiul, explozia, răniri ale pielii şi alte răniri în timpul manipulării acumulatorilor, vă rugăm să respectaţi următoarele indicaţii: Nu este permisă demontarea, deschiderea şi dezasamblarea acumulatorilor. Nu expuneţi acumulatorii şocurilor mecanice. În caz de deteriorare a acumulatorului şi utilizare neconformă destinaţiei, din acesta se pot degaja vapori şi se pot scurge lichide nocive. Vaporii pot irita căile respiratorii. Lichidul scurs din acumulator poate duce la iritaţii sau arsuri ale pielii. În cazul în care lichidul scurs din acumulatorul deteriorat a umectat obiectele învecinate, verificaţi piesele respective, curăţaţi-le sau, dacă este necesar, înlocuiţi-le. Nu expuneţi acumulatorul la căldură sau la foc. Nu depozitaţi acumulatorul în lumina directă a soarelui. Înainte de a-l utiliza, extrageţi acumulatorul din ambalajul său original. Înaintea oricăror intervenţii asupra sculei electrice, detaşaţi acumulatorul de pe aceasta. În cazul în care scula electrică porneşte accidental, există pericol de rănire. Detaşaţi acumulatorul de pe scula electrică numai după ce în prealabil aţi oprit-o. Ţineţi acumulatorii la loc inaccesibil copiilor. Păstraţi acumulatorul curat şi protejaţi-l de umezeală şi apă. Curăţaţi contactele murdare ale acumulatorului şi ale sculei electrice cu o lavetă uscată, curată. Folosiţi numai acumulatori intacţi, originali FEIN, destinaţi sculei dumneavoastră electrice. În timpul lucrului şi la încărcarea unor acumulatori deterioraţi, reparaţi sau modificaţi, a unor produse contrafăcute şi de fabricaţie străină, există pericol de incendiu şi/sau explozie. Respectaţi indicaţiile privind siguranţa cuprinse în instrucţiunile de utilizare ale încărcătorului. Vibraţii mână-braţ Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 62841 şi poate fi utilizat la compararea sculelor electrice între ele. Nivelul specificat al vibraţiilor se referă la utilizările principale ale sculei electrice. Desigur în cazul în care scula electrică va fi folosită pentru alte utilizări, cu dispozitive de lucru neautorizate sau nu va beneficia de o întreţinere corespunzătoare, nivelul vibraţiilor poate fi diferit. Aceasta poate mări considerabil expunerea la vibraţii calculată pe tot intervalul de lucru. Pentru o evaluare precisă a expunerii la vibraţii ar trebui luate în considerare şi perioadele de timp în care scula electrică este oprită sau este în funcţiune dar nu este folosită efectiv. Aceasta ar putea reduce semnificativ expunerea la vibraţii calculată cumulativ pe întregul interval de lucru. Adoptaţi măsuri suplimentare privind siguranţa, pentru a proteja operatorul împotriva efectelor vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a dispozitivelor de lucru, menţinerea la cald a mâinilor, organizarea raţională a proceselor de lucru. Manipularea pulberilor periculoase În timpul operaţiilor de îndepărtare a materialului cu această unealtă, se degajă pulberi care pot fi periculoase. Atingerea sau inhalarea anumitor pulberi ca de exemplu azbest şi materiale care conţin azbest, vopsele pe bază de plumb, metale, anumite tipuri de lemn, minerale, particule de silicaţi provenind din materiale de construcţii din piatră, solvenţi, agenţi de protecţie a lemnului, vopsele antifouling pentru cisterne, pot provoca reacţii alergice şi/sau afecţiuni ale căilor respiratorii, cancer, infertilitate. Riscul generat de inhalarea acestor pulberi depinde de gradul de expunere la acestea. Folosiţi o instalaţie de aspirare adecvată tipului de praf degajat precum şi echipamente personale de protecţie şi asiguraţi o bună ventilare a locului de muncă. Nu permiteţi prelucrarea materialelor care conţin azbest decât de către personal corespunzător calificat. În condiţii nefavorabile, praful de lemn şi de metale uşoare, amestecurile fierbinţi de praf de şlefuire şi substanţe chimice se pot autoaprinde sau provoca explozii. Împiedicaţi zborul scânteilor în direcţia recipientului colector de praf precum şi încălzirea excesivă a sculei electrice şi a materialului şlefuit, goliţi din timp recipientul colector de praf, respectaţi instrucţiunile de prelucrare ale producătorului materialului respectv cât şi prescripţiile în vigoare în ţara dumneavoastră cu privire la materialele de prelucrat. Instrucţiuni de utilizare. Comutaţi treptele de putere sau direcţia de rotaţie numai când motorul este oprit. Aduceţi comutatorul sensului de rotaţie în poziţia din mijloc pentru a evita pornirea involuntară a sculei electrice, de exemplu în timpul transportului. În caz de supraîncălzire, scula electrică funcţionează cu impulsuri scurte de putere redusă. Lăsaţi scula electrică să meargă în gol pentru a se răci. În cazul folosirii staţionare pe un suport de găurire, la interval de 50 de ore de funcţionare scoateţi scula electrică, aflată la temperatura de regim şi în stare oprită, din suport şi reintroduceţi în poziţie întoarsă cu 180° pentru a asigura o lubrifiere uniformă. AWBP10 (**): Degresaţi axul de antrenare şi conul interior al mandrinei înainte de montare. Manipularea acumulatorului. Depozitați, folosiți și încărcați acumulatorul numai cu încărcătoare FEIN, în domeniul temperaturilor de lucru dintre 5°C – 45°C (41°F – 113°F). La începutul procesului de încărcare, temperatura acumulatorului trebuie să se afle în domeniul temperaturilor de lucru ale acumulatorului.102

Nivelul procentual real de încărcare a acumulatorului este afişat numai atunci când motorul sculei electrice este oprit. Înainte de a se ajunge la descărcarea profundă a acumulatorului, sistemul electronic opreşte automat motorul. Întreţinere şi asistenţă service post- vânzări. În cazul unor condiţii de utilizare extrem de grele, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf bun conducător electric. Suflaţi frecvent aer comprimat uscat şi fără ulei prin orificiile de aerisire în interiorul sculei electrice. Produsele care au intrat în contact cu azbestul, nu trebuie date la reparat. Eliminați produsele contaminate cu azbest conform reglementărileor în vigoare în țara dumneavoastră privind eliminarea deșeurilor care conțin azbest. Înlocuiţi etichetele şi avertismentele de pe scula electrică, în cazul în care acestea s-au învechit şi s-au uzat. Găsiţi lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com. Puteţi schimba şi singuri, dacă este necesar, următoarele piese: mandrină, mâner suplimentar, accesorii, acumulator Garanţia legală de conformitate şi garanţia comercială. Garanţia legală de conformitate a produsului se acordă conform reglementărilor legale din ţara punerii în circulaţie a acestuia. În plus, FEIN acordă o garanţie comercială conform certificatului de garanţie al producătorului FEIN. Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesoriilor descrise sau ilustrate în prezentele instrucţiuni de folosire. Declaraţie de conformitate. Declarația CE este valabilă pentru țările Uniunii Europene și EFTA (European Free Trade Association) și numai pentru produsele destinate pieței UE sau EFTA. După punerea în circulație a produsului pe piața UE, marcajul UKCA își pierde valabilitatea. Declarația UKCA este valabilă numai pentru piața britanică (Anglia, Țara Galilior și Scoția) și numai pentru produsele destinate pieței britanice. După punerea în circulație a produsului pe piața britanică, marcajul CE își pierde valabilitatea. Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucţiuni de utilizare. Documentaţie tehnică la: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Protecţia mediului înconjurător, eliminare. Ambalajele, sculele electrice şi accesoriile scoase din uz trebuie direcţionate către o staţie de reciclare ecologică. După ce mai întâi i-aţi descărcat, direcţionaţi acumulatorii către un punct de colectare a deşeurilor sortate. În cazul în care acumulatorii nu sunt complet descărcaţi, ca o măsură preventivă, izolaţi conectorii acestuia cu bandă adezivă. Indicator cu LED-uri Semnificaţie Acţiune LED verde 1

nivel de încărcare în procente Funcţionare lumină roşie continuă Acumulatorul este aproape descărcat Încărcaţi acumulatorul lumină roşie intermitentă Acumulatorul nu este pregătit de funcţionare Aduceţi acumulatorul în domeniul temperaturilor de lucru, apoi încărcaţi-l103
