BRUGSANVISNING ABOP 132 Select Fein

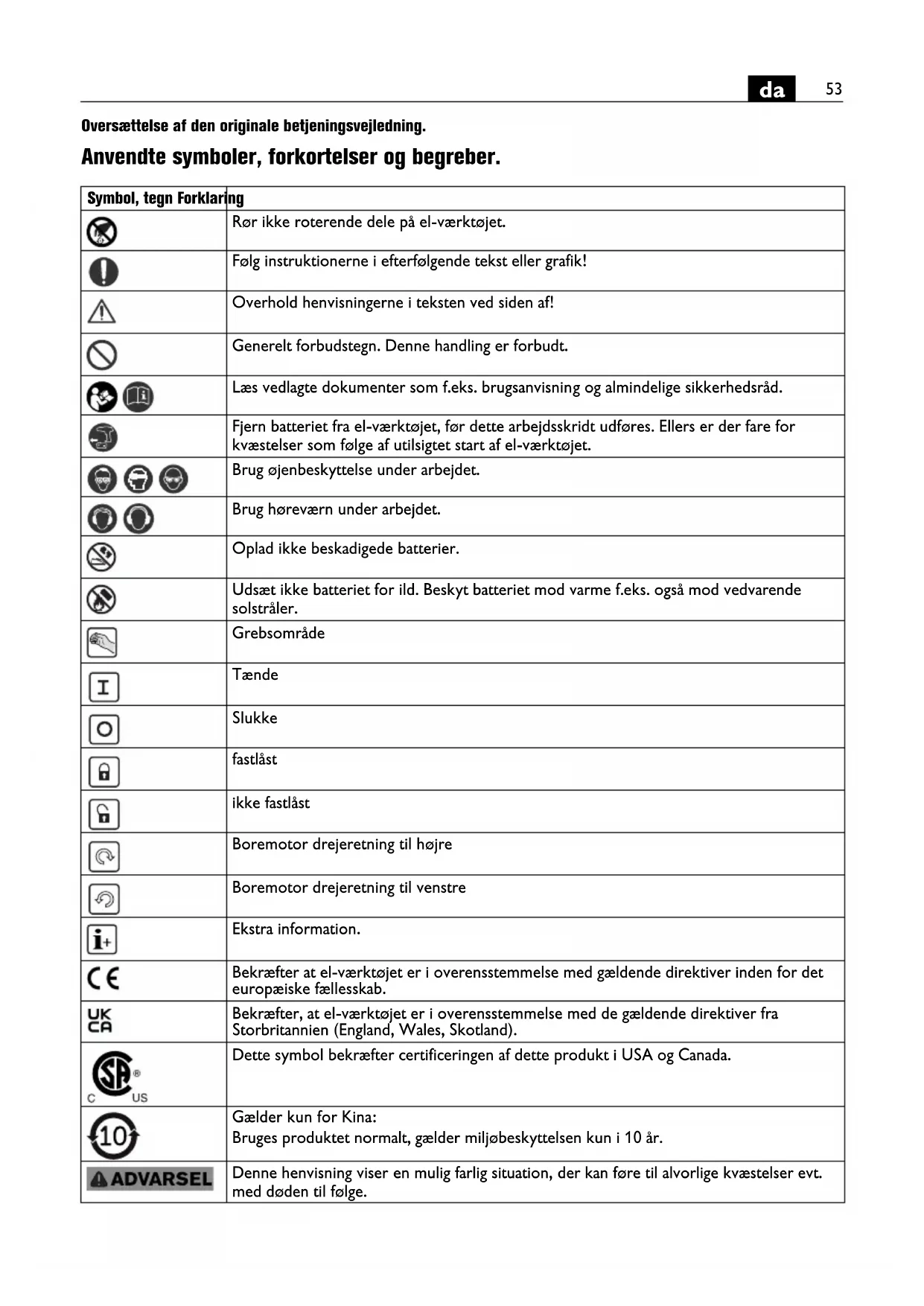

Oversættelse af den originale betjeningsvejledning. Anvendte symboler, forkortelser og begreber. Symbol, tegn Forklaring Rør ikke roterende dele på el-værktøjet. Følg instruktionerne i efterfølgende tekst eller grafik! Overhold henvisningerne i teksten ved siden af! Generelt forbudstegn. Denne handling er forbudt. Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd. Fjern batteriet fra el-værktøjet, før dette arbejdsskridt udføres. Ellers er der fare for kvæstelser som følge af utilsigtet start af el-værktøjet. Brug øjenbeskyttelse under arbejdet. Brug høreværn under arbejdet. Oplad ikke beskadigede batterier. Udsæt ikke batteriet for ild. Beskyt batteriet mod varme f.eks. også mod vedvarende solstråler. Grebsområde Tænde Slukke fastlåst ikke fastlåst Boremotor drejeretning til højre Boremotor drejeretning til venstre Ekstra information. Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab. Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbritannien (England, Wales, Skotland). Dette symbol bekræfter certificeringen af dette produkt i USA og Canada. Gælder kun for Kina: Bruges produktet normalt, gælder miljøbeskyttelsen kun i 10 år. Denne henvisning viser en mulig farlig situation, der kan føre til alvorlige kvæstelser evt. med døden til følge.54

Genbrugstegn: Kendetegner materialer, der kan genbruges. Gammelt el-værktøj og andre elektrotekniske og elektriske produkter skal samles og afleveres separat til miljøvenlig genbrug. Batteritype

Lille omdrejningstal Stort omdrejningstal (**) Kan indeholde tal eller bogstaver (Ax – Zx) Mærkning til interne formål Symbol, tegn Forklaring Tegn Enhed international Enhed national Forklaring U V V Elektrisk jævnspænding

– højkapacitetssnitstål (spiralbor) mm mm Maks. borediameter i træ (spiralbor) mm mm Gevindskærer mm mm d1 = spændeområde borepatron d2 = holder på boreaksel (AWBP 10 (**): Holder ISO 239 på boreaksel) d3 = spændehalsdiameter kg kg Vægt iht. EPTA-Procedure 01

Basisenheder og afledte enheder fra det internationale enhedssystem SI.

For din egen sikkerheds skyld. Læs alle sikkerhedsråd og instruk- ser. I tilfælde af manglende over- holdelse af sikkerhedsråd og instrukser er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsråd og instrukser til senere brug. Anvend ikke dette el-værktøj, før du har læst nærværende brugsanvisning samt vedlagte „Almindelige sikkerhedsråd“ (skriftnummer 3 41 30 465 06 0) nøje igennem og forstået det hele. Opbevar nævnte materiale til senere brug og giv det videre til en evt. ny ejer. Læs og overhold ligeledes de gældende nationale arbejdsbeskyttende bestemmelser. El-værktøjets formål: håndført boremaskine til brug med det af FEIN tilladte tilbehør i vejrbeskyttede omgivelser til boring i metal, træ, kunststof og keramik samt til gevindboring. Boremaskinen er ikke beregnet til at bearbejde kulstof- fiberforstærkede kunststoffer. Sikkerhedsanvisninger til boremaskiner. Sikkerhedsanvisninger til alt arbejde. Brug ekstrahåndtaget (ekstrahåndtagene). Mistes kon- trollen over maskinen, kan dette føre til alvorlige kvæ- stelser. Hold el-værktøjet i de isolerede gribeflader, når der udføres arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger. Kontakten med en spændings- førende ledning kan også sætte metalholdige produkt- dele under spænding, hvilket kan føre til elektrisk stød. Sikkerhedsanvisninger ifm. brug af lange bor. Arbejd under ingen omstændigheder med et omdrej- ningstal, der er højere end det maks. omdrejningstal, der er tilladt til boret. Under højere omdrejningstal kan boret nemt komme til at bøje sig, hvis det kan dreje sig frit uden kontakt med emnet, hvilket kan føre til kvæ- stelser. Start altid borearbejdet med lavt omdrejningstal, og så længe boret har kontakt med emnet. Under højere omdrejningstal kan boret nemt komme til at bøje sig, hvis det kan dreje sig frit uden kontakt med emnet, hvil- ket kan føre til kvæstelser. Udøv ikke for meget tryk under arbejdet og udøv kun tryk i borets længdegående retning. Bor kan bøje sig og derved brække, dette kan medføre, at du mister kon- trollen over produktet, desuden kan det føre til kvæ- stelser. Specielle sikkerhedsforskrifter. Hold øje med skjult liggende elektriske ledninger, gas- og vandrør. Kontrollér arbejdsområdet (f.eks. med en metalpejler), før arbejdet påbegyndes. Sikre emnet. Et emne, der holdes med en spændean- ordning, holdes mere sikkert end i hånden. Hold godt fast i el-værktøjet. Der kan opstå høje reak- tionsmomenter for en kort tid. Ret ikke el-værktøjet mod dig selv, andre personer eller dyr. Skarpt eller varmt tilbehør kan føre til kvæstelser. Det er forbudt at skrue eller nitte skilte og tegn på el- værktøjet. En beskadiget isolering beskytter ikke mod elektrisk stød. Anvend klæbeetiketter. Anvend ikke tilbehør, hvis det ikke er udviklet eller fri- givet specielt af el-værktøjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehøret passer til dit el-værktøj. Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller spe- cialforklæde, der beskytter dig mod små slibe- og materialepartikler. Øjnene skal beskyttes mod frem- mede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller ånde- drætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab. Bær egnet tøj. Bær ikke fyldigt, løstsiddende tøj eller smykker. Hår, tøj og handsker skal holdes væk fra bevægelige dele. Løstsiddende tøj, smykker og langt hår kan blive trukket ind af bevægelige dele. Vær opmærksom på nedfaldende genstande som f.eks. spåner, når der arbejdes over hovedet. Hold altid hænder, tøj osv. væk fra roterende spåner for at undgå kvæstelser. Spånerne kan føre til kvæstelser. Forsøg ikke at fjerne tilbehøret, så længe det roterer. Det kan føre til alvorlige kvæstelser. Rengør ventilationsåbningerne på el-værktøjet med regelmæssige mellemrum med ikke-metallisk værktøj. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsam- les. Bearbejd ikke magnesiumholdigt materiale. Brandfare. Bearbejd ikke CFK (glasfiberforstærket kunststof) og ikke asbestholdigt materiale. Disse gælder som kræft- fremkaldende. Brug og behandling af batteriet. Overhold følgende henvisninger for at undgå farer som forbrænding, brand, eksplosion, hudkvæstelser og andre kvæstelser som følge af håndtering med batteri- erne: Batterier må ikke skilles ad, åbnes eller hakkes itu. Udsæt ikke batterierne for mekaniske stød. Beskadiges batteriet eller anvendes det forkert, kan skadelige dampe og væsker sive ud. Dampene kan irritere luftve- jene. Sivende batterivæske kan føre til hudirritation eller forbrændinger. Hvis væske siver ud af det beskadigede batteri og fug- ter nærliggende genstande, kontroller da de pågælden- de dele, rengør dem eller udskift dem efter behov. Udsæt ikke batterier for varme eller ild. Opbevar ikke batteriet i direkte solstråler. Tag først batteriet ud af den originale emballage, når det skal bruges.56

Tag batteriet ud af el-værktøjet, før arbejde udføres på el-værktøjet. Går el-værktøjet utilsigtet i gang, kan man blive kvæstet. Fjern kun batterier, når el-værktøjet er slukket. Hold batterier uden for børns rækkevidde. Hold batterier rene og beskyt dem mod fugtighed og vand. Rengør batteriet og el-værktøjets snavsede tilslut- ninger med en tør, ren klud. Brug kun intakte originale FEIN batterier, der er bereg- net til dit el-værktøj. Arbejde med og opladning af for- kerte, beskadigede eller reparerede batterier, efterligninger og fremmede fabrikater er forbundet med fare for brand og/eller fare for eksplosion. Følg sikkerhedsrådene i brugsanvisningen til batteri- laderen. Hånd-arm-vibrationer Vibrationsniveauet angivet i disse instruktioner er målt jævnfør en måleprocedure, normeret i EN 62841, og kan benyttes til indbyrdes sammenligning af el-værktøj. Den egner sig desuden til en foreløbig vurdering af vibrationsbelastningen. Det angivne vibrationsniveau repræsenterer el-værktø- jets vigtigste anvendelsesformer. Hvis el-værktøjet benyttes på anden måde med ikke formålsbestemt til- behør eller ved utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige. Derved kan vibrationsbelast- ningen i hele arbejdsperioden forøges betydeligt. Ved en nøjagtig vurdering af vibrationsbelastningen bør der også tages højde for den tid, hvor værktøjet enten er slukket eller fortsat er tændt, men ikke er i egentlig brug. Det kan reducere vibrationsbelastningen i hele arbejdsperioden betydeligt. Fastlæg yderligere sikkerhedsforanstaltninger til beskyt- telse af brugeren mod vibrationernes effekt som f.eks.: Vedligeholdelse af el-værktøj og tilbehør, hold hænder- ne varme, organisation af arbejdsprocedurer. Håndtering med farligt støv Bruges dette værktøj til materialeafslibende arbejdspro- cesser, opstår der støv, der kan være farligt. Berøring eller indånding af nogle former for støv som f.eks. fra asbest og asbestholdige materialer, blyholdig maling, metal, nogle træsorter, mineraler, silikatpartik- ler med stenholdige materialer, farveopløsende midler, træbeskyttelsesmidler, kan udløse allergiske reaktioner og/eller luftvejssygdomme, kræft og forplantningsska- der hos personer med allergiske reaktioner. Risikoen for at indånde støv afhænger af ekspositionen. Brug en opsugningsmåde, der er afstemt efter det støv, der opstår, samt personligt beskyttelsesudstyr og sørg for god udluftning/ventilation på arbejdspladsen. Overlad altid behandling af asbestholdigt materiale til fagfolk. Træstøv og letmetalstøv, varme blandinger af slibestøv og kemiske stoffer kan under ugunstige betingelser antændes af sig selv og føre til eksplosion. Undgå gnist- regn hen imod støvbeholder samt overophedning af el- værktøjet og slibegodset, tøm rettidigt støvbeholderen, følg bearbejdningshenvisningerne fra materialeprodu- centen samt de forskrifter, der gælder i brugslandet for de materialer, der skal bearbejdes. Betjeningsforskrifter. Skift kun gear eller ændre kun drejeretningen, når motoren står stille. Stil retningsomskifteren i midten for at undgå utilsigtet ibrugtagning f.eks. under transport. Ved overophedning kører el-værktøjet kun med korte, ydelsesfattige impulser. Lad el-værktøjet afkøle i tom- gang. Til stationær anvendelse i en borestander fjernes el- værktøjet i slukket og driftsvarm tilstand fra borestan- deren hver 50. þdriftstime og drejes 180° for at sikre en jævn smøring. AWBP10 (**): Affedt udgangsspindlen og den indven- dige konus på borepatronen før montering. Håntering med batteri. Opbevar, brug og lad kun akkuen med FEIN ladere i driftstemperaturområdet på 5 °C – 45 °C (41 °F – 113 °F). Akku-temperaturen skal befinde sig i akku- driftstemperaturområdet, når opladningen går i gang. Batteriets aktuelle procentuelle ladetilstand vises kun, når el-værktøjets motor er stoppet. Ved en forestående dyb afladning af batteriet stopper elektronikken automatisk motoren. Vedligeholdelse og kundeservice. Under ekstreme brugsbetingelser kan bear- bejdning af metal føre til aflejring af ledende støv inde i el-værktøjet. Blæs hyppigt den indvendige del af el-værktøjet med tør og oliefri trykluft gennem ventilationsåbningerne. Produkter, der er kommet i kontakt med asbest, må ikke sendes til reparation. Bortskaf produkter, der er forurenet med asbest, iht. forskrifterne om bortskaf- felse af asbestholdigt affald, er gældende i brugslandet. Forny etiketter og advarsler på el-værktøjet, hvis de er blevet gamle og slidte. Den aktuelle reservedelsliste til dette el-værktøj findes på internettet under www.fein.com. Følgende dele kan du selv udskifte efter behov: Borepa- tron, ekstrahåndtag, tilbehør, akku LED-lampe Betydning Handling 1–4 grøn LED-lampe Procentuel ladetilstand Drift rødt kon- stant lys Batteriet er næsten tom Batteri oplades rødt blin- kende lys Batteriet er ikke klar til brug Batteri skal være afkø- let før det sættes i lader, herefter oplades det57

Mangelsansvar/reklamationsret og garanti. Mangelsansvaret/reklamationsretten er fastlagt i de lov- bestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring. Det kan være, at el-værktøjet kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvis- ning. Overensstemmelseserklæring. CE-erklæringen gælder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun for produkter, der er beregnet til EU- eller EFTA- markedet. Når produktet er markedsført på EU-marke- det, mister UKCA tegnet sin gyldighed. UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun for produkter, der er beregnet til det britiske marked. Når produktet er markedsført på det britiske marked, mister CE-tegnet sin gyldighed. Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmel- ser, der findes på den sidste side i denne brugsanvisning. Teknisk materiale hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Miljøbeskyttelse, bortskaffelse. Emballage, udtjent el-værktøj og tilbehør bedes afleve- ret til miljøvenlig genbrug. Batterier skal være afladet, før de bortskaffes. Ved ikke fuldstændigt afladede batterier isoleres stik- forbindelsen med tape for at beskytte mod kortslut- ning.58
