BRUGSANVISNING BOP 102 Fein

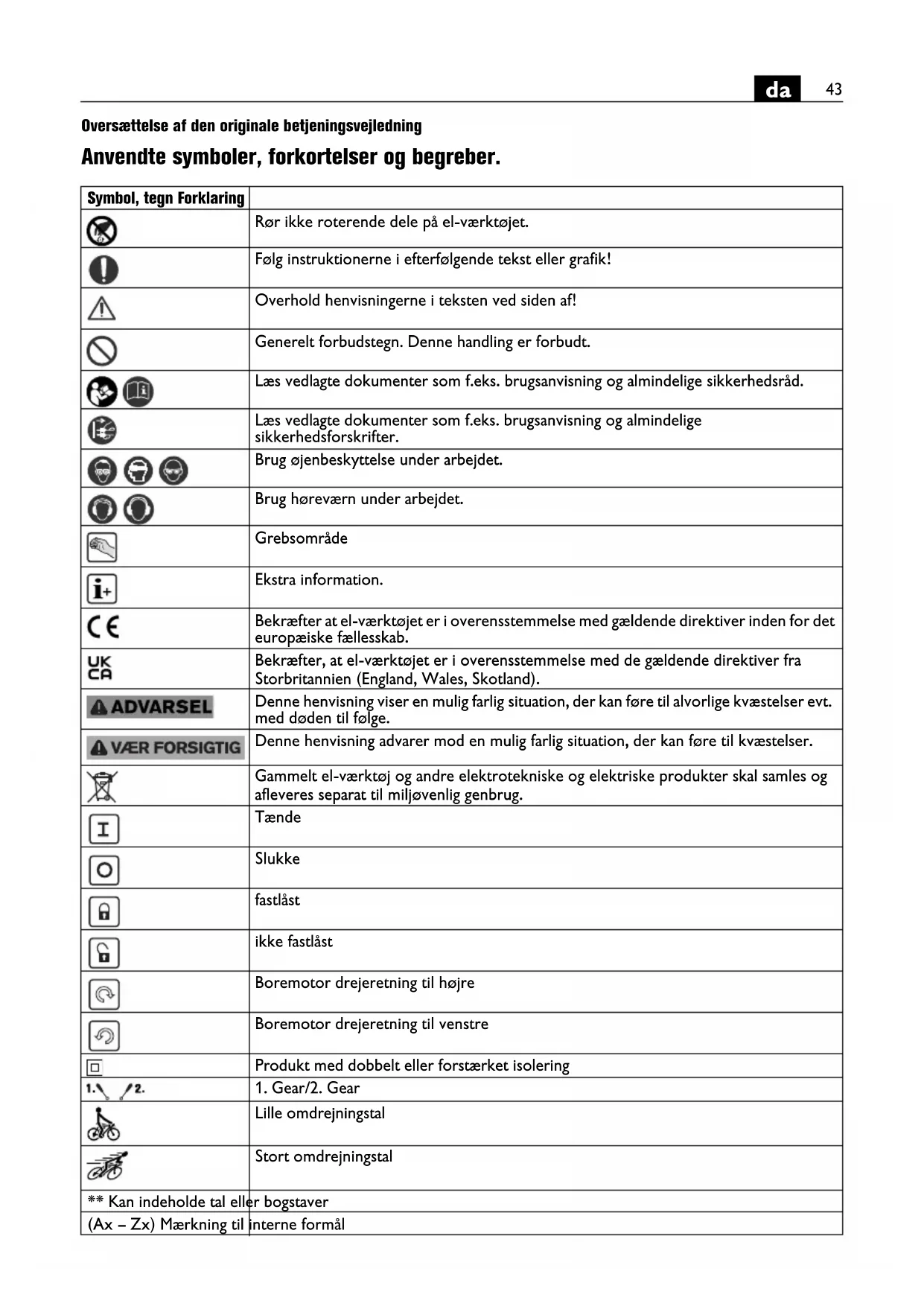

Oversættelse af den originale betjeningsvejledning Anvendte symboler, forkortelser og begreber. Symbol, tegn Forklaring Rør ikke roterende dele på el-værktøjet. Følg instruktionerne i efterfølgende tekst eller grafik! Overhold henvisningerne i teksten ved siden af! Generelt forbudstegn. Denne handling er forbudt. Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd. Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsforskrifter. Brug øjenbeskyttelse under arbejdet. Brug høreværn under arbejdet. Grebsområde Ekstra information. Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab. Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbritannien (England, Wales, Skotland). Denne henvisning viser en mulig farlig situation, der kan føre til alvorlige kvæstelser evt. med døden til følge. Denne henvisning advarer mod en mulig farlig situation, der kan føre til kvæstelser. Gammelt el-værktøj og andre elektrotekniske og elektriske produkter skal samles og afleveres separat til miljøvenlig genbrug. Tænde Slukke fastlåst ikke fastlåst Boremotor drejeretning til højre Boremotor drejeretning til venstre Produkt med dobbelt eller forstærket isolering

For din egen sikkerheds skyld. Læs alle sikkerhedsråd og instruk- ser. I tilfælde af manglende over- holdelse af sikkerhedsråd og instrukser er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsråd og instrukser til senere brug. Anvend ikke dette el-værktøj, før du har læst nærværende brugsanvisning samt vedlagte „Almindelige sikkerhedsråd“ (skriftnummer 3 41 30 465 06 0) nøje igennem og forstået det hele. Opbevar nævnte materiale til senere brug og giv det videre til en evt. ny ejer. Læs og overhold ligeledes de gældende nationale arbejdsbeskyttende bestemmelser. El-værktøjets formål: håndført boremaskine til brug med det af FEIN tilladte tilbehør i vejrbeskyttede omgivelser til boring i metal, træ, kunststof og keramik samt til gevindboring. Boremaskinen er ikke beregnet til at bearbejde kulstof- fiberforstærkede kunststoffer. Dette el-værktøj er også beregnet til brug sammen med vekselstrømgeneratorer med tilstrækkelig ydelse, der svarer til standard ISO 8528, udførelsesklasse G2. Bestemmelserne i denne standard overholdes især ikke, hvis den såkaldte THD overskrider 10 %. Er du i tvivl, læses og overholdes informationsmaterialet til den generator, du bruger. Sikkerhedsanvisninger til boremaskiner. Sikkerhedsanvisninger til alt arbejde. Brug ekstrahåndtaget (ekstrahåndtagene). Mistes kon- trollen over maskinen, kan dette føre til alvorlige kvæ- stelser. Hold fast i el-værktøjets isolerede gribeflader, når arbejde udføres, hvor tilbehøret kan ramme skjulte strømledninger eller sin egen tilslutningsledning. Kon- takt med en spændingsførende ledning kan også sætte maskinens metaldele under spænding og give elektrisk stød. Tegn Enhed international Enhed national Forklaring

WWAfgivende effekt U V V Dimensioneringsspænding f Hz Hz Frekvens

– højkapacitetssnitstål (spiralbor) mm mm Maks. borediameter i træ (spiralbor) mm mm Gevindskærer mm mm d1 = spændeområde borepatron d2 = holder på boreakslen (WBP 10 (**): Holder ISO 239 på boreakslen) d3 = spændehalsdiameter kg kg Vægt iht. EPTA-Procedure 01

Basisenheder og afledte enheder fra det inter- nationale enhedssystem SI.

Sikkerhedsanvisninger ifm. brug af lange bor. Arbejd under ingen omstændigheder med et omdrej- ningstal, der er højere end det maks. omdrejningstal, der er tilladt til boret. Under højere omdrejningstal kan boret nemt komme til at bøje sig, hvis det kan dreje sig frit uden kontakt med emnet, hvilket kan føre til kvæ- stelser. Start altid borearbejdet med lavt omdrejningstal, og så længe boret har kontakt med emnet. Under højere omdrejningstal kan boret nemt komme til at bøje sig, hvis det kan dreje sig frit uden kontakt med emnet, hvil- ket kan føre til kvæstelser. Udøv ikke for meget tryk under arbejdet og udøv kun tryk i borets længdegående retning. Bor kan bøje sig og derved brække, dette kan medføre, at du mister kon- trollen over produktet, desuden kan det føre til kvæ- stelser. Specielle sikkerhedsforskrifter. Hold øje med skjult liggende elektriske ledninger, gas- og vandrør. Kontrollér arbejdsområdet (f.eks. med en metalpejler), før arbejdet påbegyndes. Sikre emnet. Et emne, der holdes med en spændean- ordning, holdes mere sikkert end i hånden. Hold godt fast i el-værktøjet. Der kan opstå høje reak- tionsmomenter for en kort tid. Ret ikke el-værktøjet mod dig selv, andre personer eller dyr. Skarpt eller varmt tilbehør kan føre til kvæstelser. Det er forbudt at skrue eller nitte skilte og tegn på el- værktøjet. En beskadiget isolering beskytter ikke mod elektrisk stød. Anvend klæbeetiketter. Anvend ikke tilbehør, hvis det ikke er udviklet eller fri- givet specielt af el-værktøjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehøret passer til dit el-værktøj. Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller spe- cialforklæde, der beskytter dig mod små slibe- og materialepartikler. Øjnene skal beskyttes mod frem- mede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller ånde- drætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab. Bær egnet tøj. Bær ikke fyldigt, løstsiddende tøj eller smykker. Hår, tøj og handsker skal holdes væk fra bevægelige dele. Løstsiddende tøj, smykker og langt hår kan blive trukket ind af bevægelige dele. Vær opmærksom på nedfaldende genstande som f.eks. spåner, når der arbejdes over hovedet. Hold altid hænder, tøj osv. væk fra roterende spåner for at undgå kvæstelser. Spånerne kan føre til kvæstelser. Forsøg ikke at fjerne tilbehøret, så længe det roterer. Det kan føre til alvorlige kvæstelser. Rengør ventilationsåbningerne på el-værktøjet med regelmæssige mellemrum med ikke-metallisk værktøj. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsam- les. Bearbejd ikke magnesiumholdigt materiale. Brandfare. Bearbejd ikke CFK (glasfiberforstærket kunststof) og ikke asbestholdigt materiale. Disse gælder som kræft- fremkaldende. Kontrollér altid nettilslutningsledningen og netstikket for beskadigelser før brug. Anbefaling: Brug altid el-værktøjet via en fejlstrømbe- skyttelseskontakt (RCD) med dimensioneret fejlstrøm på 30 mA eller mindre. Hånd-arm-vibrationer Vibrationsniveauet angivet i disse instruktioner er målt jævnfør en måleprocedure, normeret i EN 62841, og kan benyttes til indbyrdes sammenligning af el-værktøj. Den egner sig desuden til en foreløbig vurdering af vibrationsbelastningen. Det angivne vibrationsniveau repræsenterer el-værktø- jets vigtigste anvendelsesformer. Hvis el-værktøjet benyttes på anden måde med ikke formålsbestemt til- behør eller ved utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige. Derved kan vibrationsbelast- ningen i hele arbejdsperioden forøges betydeligt. Ved en nøjagtig vurdering af vibrationsbelastningen bør der også tages højde for den tid, hvor værktøjet enten er slukket eller fortsat er tændt, men ikke er i egentlig brug. Det kan reducere vibrationsbelastningen i hele arbejdsperioden betydeligt. Fastlæg yderligere sikkerhedsforanstaltninger til beskyt- telse af brugeren mod vibrationernes effekt som f.eks.: Vedligeholdelse af el-værktøj og tilbehør, hold hænder- ne varme, organisation af arbejdsprocedurer. Håndtering med farligt støv Bruges dette værktøj til materialeafslibende arbejdspro- cesser, opstår der støv, der kan være farligt. Berøring eller indånding af nogle former for støv som f.eks. fra asbest og asbestholdige materialer, blyholdig maling, metal, nogle træsorter, mineraler, silikatpartik- ler med stenholdige materialer, farveopløsende midler, træbeskyttelsesmidler, kan udløse allergiske reaktioner og/eller luftvejssygdomme, kræft og forplantningsska- der hos personer med allergiske reaktioner. Risikoen for at indånde støv afhænger af ekspositionen. Brug en opsugningsmåde, der er afstemt efter det støv, der opstår, samt personligt beskyttelsesudstyr og sørg for god udluftning/ventilation på arbejdspladsen. Overlad altid behandling af asbestholdigt materiale til fagfolk. Træstøv og letmetalstøv, varme blandinger af slibestøv og kemiske stoffer kan under ugunstige betingelser antændes af sig selv og føre til eksplosion. Undgå gnist- regn hen imod støvbeholder samt overophedning af el- værktøjet og slibegodset, tøm rettidigt støvbeholderen, følg bearbejdningshenvisningerne fra materialeprodu- centen samt de forskrifter, der gælder i brugslandet for de materialer, der skal bearbejdes.46

Betjeningsforskrifter. Skift kun gear eller ændre kun drejeretningen, når motoren står stille. Til stationær anvendelse i en borestander fjernes el- værktøjet i slukket og driftsvarm tilstand fra borestan- deren hver 50. þdriftstime og drejes 180° for at sikre en jævn smøring. WBP10 (**): Affedt udgangsspindlen og den indvendige konus på borepatronen før montering. Fjern altid spånerne, når borearbejdet er færdigt. Spåner er skarpe og varme! Overhold producentens henvisninger om kølemiddel. Vedligeholdelse og kundeservice. Under ekstreme brugsbetingelser kan bear- bejdning af metal føre til aflejring af ledende støv inde i el-værktøjet. El-værktøjets beskyttelsesisolering kan forringes. Blæs den indven- dige side af el-værktøjet gennem ventilationsåbningerne igennem med tør og oliefri trykluft med hyppige mel- lemrum og forkoble et HFI-relæ. Produkter, der er kommet i kontakt med asbest, må ikke sendes til reparation. Bortskaf produkter, der er forurenet med asbest, iht. forskrifterne om bortskaf- felse af asbestholdigt affald, er gældende i brugslandet. Forny etiketter og advarsler på el-værktøjet, hvis de er blevet gamle og slidte. Hvis el-værktøjets ledning bliver beskadiget, skal den skiftes ud af producenten eller dennes repræsentant. Den aktuelle reservedelsliste til dette el-værktøj findes på internettet under www.fein.com. Brug kun originale reservedele. Følgende dele kan du selv udskifte efter behov: Borepatron, ekstrahåndtag, tilbehør Mangelsansvar/reklamationsret og garanti. Mangelsansvaret/reklamationsretten er fastlagt i de lov- bestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring. Det kan være, at el-værktøjet kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvis- ning. Overensstemmelseserklæring. CE-erklæringen gælder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun for produkter, der er beregnet til EU- eller EFTA- markedet. Når produktet er markedsført på EU-marke- det, mister UKCA tegnet sin gyldighed. UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun for produkter, der er beregnet til det britiske marked. Når produktet er markedsført på det britiske marked, mister CE-tegnet sin gyldighed. Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmel- ser, der findes på den sidste side i denne brugsanvisning. Teknisk materiale hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Miljøbeskyttelse, bortskaffelse. Emballage, udtjent el-værktøj og tilbehør bedes afleve- ret til miljøvenlig genbrug.47
