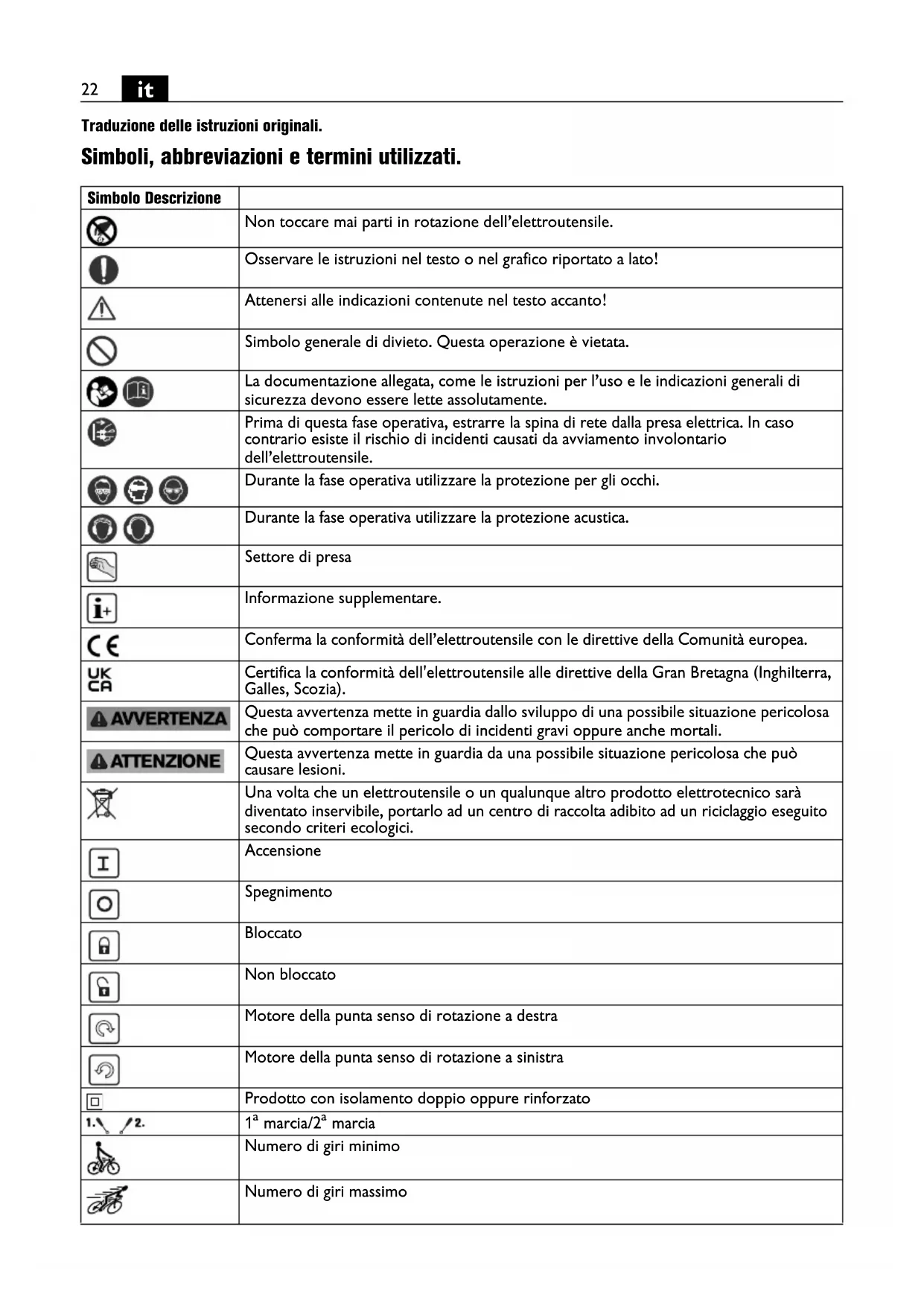

Traduzione delle istruzioni originali. Simboli, abbreviazioni e termini utilizzati. Simbolo Descrizione Non toccare mai parti in rotazione dell’elettroutensile. Osservare le istruzioni nel testo o nel grafico riportato a lato! Attenersi alle indicazioni contenute nel testo accanto! Simbolo generale di divieto. Questa operazione è vietata. La documentazione allegata, come le istruzioni per l’uso e le indicazioni generali di sicurezza devono essere lette assolutamente. Prima di questa fase operativa, estrarre la spina di rete dalla presa elettrica. In caso contrario esiste il rischio di incidenti causati da avviamento involontario dell’elettroutensile. Durante la fase operativa utilizzare la protezione per gli occhi. Durante la fase operativa utilizzare la protezione acustica. Settore di presa Informazione supplementare. Conferma la conformità dell’elettroutensile con le direttive della Comunità europea. Certifica la conformità dell'elettroutensile alle direttive della Gran Bretagna (Inghilterra, Galles, Scozia). Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppure anche mortali. Questa avvertenza mette in guardia da una possibile situazione pericolosa che può causare lesioni. Una volta che un elettroutensile o un qualunque altro prodotto elettrotecnico sarà diventato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici. Accensione Spegnimento Bloccato Non bloccato Motore della punta senso di rotazione a destra Motore della punta senso di rotazione a sinistra Prodotto con isolamento doppio oppure rinforzato

marcia Numero di giri minimo Numero di giri massimo23

Per la Vostra sicurezza. Leggere tutte le avvertenze di pericolo e le istruzioni opera- tive. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Non utilizzare il presente elettroutensile prima di aver letto e compreso accuratamente e comple- tamente queste istruzioni per l’uso e le «Indica- zioni generali di sicurezza» allegate (numero di documentazione 3 41 30 465 06 0). Conservare la documentazione indicata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell’elet- troutensile. Attenersi anche alle norme nazionali in vigore concer- nenti la sicurezza sul lavoro. Utilizzo previsto per l’elettroutensile: Trapano da utilizzarsi manualmente per impiego pro- fessionale con inserti ed accessori consigliati dalla FEIN in ambiente protetto dagli agenti atmosferici per la fora- tura su metallo, legno, plastica e ceramica e per la maschiatura. Il trapano non è destinato alla lavorazione di plastiche rinforzate con fibra di carbonio. ** può contenere cifre o lettere (Ax – Zx) Contrassegno per uso interno Simbolo Descrizione Simbolo Unità internazionale Unità nazionale Descrizione

W W Potenza assorbita nominale

W W Potenza resa U V V Tensione di taratura f Hz Hz Frequenza

, rpm, r/min g/min Numero di giri a vuoto

, rpm, r/min g/min Numero di giri a carico M... mm mm Misura, filettatura metrica Ø mm mm Diametro di un componente rotondo mm mm Diametro di foratura max. su acciaio fino a 400 N/mm

– acciaio rapido (punta elicoidale) mm mm Diametro di foratura max. su alluminio fino a 300 N/mm

– acciaio rapido (punta elicoidale) mm mm Diametro di foratura max. su legno (punta elicoidale) mm mm Maschio per filettare mm mm d1 = Campo di serraggio supporto d2 = Cono sull'albero di foratura (WBP 10 (**): Cono ISO 239 sull'albero di foratura) d3 = Diametro collarino di bloccaggio kg kg Peso conforme alla EPTA-Procedure 01

°C °C Temperatura ambiente ammessa

dB dB Livello di pressione acustica

dB dB Livello di potenza acustica

pCpeak dB dB Livello di pressione acustica picco K... Non determinato m/s

Valore di emissione delle vibrazioni secondo EN 62841 (somma vettori delle tre direzioni) h,D m/s

Unità di base ed unità derivanti dal sistema unità internazionale SI.

Questo elettroutensile è pensato anche per l’impiego su generatori a corrente alternata con potenza suffi- ciente, conformi alla norma ISO 8528, classe di esecu- zione G2. Questa norma non viene soddisfatta in modo particolare se supera il cosiddetto fattore di distorsione 10 %. In caso di dubbio informarsi relativamente al generatore utilizzato. Indicazioni di sicurezza per trapani elettrici. Indicazioni di sicurezza per tutti i lavori. Utilizzare la/le impugnatura/e supplementare/i. La per- dita del controllo può causare lesioni. Tenere l'elettroutensile sulle superfici isolate dell'impu- gnatura qualora si svolgano lavori durante i quali l'accessorio potrebbe venire a contatto con cavi elet- trici nascosti oppure con il proprio cavo di collega- mento. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell'appa- recchio, causando una scossa elettrica. Indicazioni di sicurezza in caso di impiego di punte lunghe. Non lavorare in nessun caso con un numero di giri mag- giore del numero di giri massimo ammissibile per la punta. In caso di numeri di giri maggiori la punta può incurvarsi leggermente, se la stessa può girare libera- mente senza contatto con il pezzo in lavorazione, e causare lesioni. Iniziare sempre l'operazione di foratura con numero di giri basso e mentre la punta ha contatto con il pezzo in lavorazione. In caso di numeri di giri maggiori la punta può incurvarsi leggermente, se la stessa può girare libe- ramente senza contatto con il pezzo in lavorazione, e causare lesioni. Non esercitare una pressione eccessiva e solamente in direzione longitudinale verso la punta. Le punte pos- sono incurvarsi e di conseguenza rompersi oppure cau- sare una perdita del controllo e lesioni. Norme speciali di sicurezza. Fare sempre attenzione a cavi elettrici, tubazioni dell’acqua e del gas posati in maniera non visibile. Prima di iniziare a lavorare, controllare la zona di ope- razione utilizzando p. es. un rilevatore di metalli. Assicurare il pezzo in lavorazione. Un pezzo in lavora- zione tenuto fermo con un dispositivo di bloccaggio è più sicuro che se tenuto con la semplice mano. Impugnare saldamente l’elettroutensile. Possono veri- ficarsi brevemente elevati momenti di reazione. Non dirigere mai l’elettroutensile verso sé stessi, altre persone o animali. Esiste il pericolo di lesioni dovute a accessori taglienti o bollenti. È vietato applicare targhette e marchi sull’elettrouten- sile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell’isolamento viene a mancare ogni prote- zione contro scosse elettriche. Utilizzare targhette autoadesive. Non utilizzare nessun tipo di accessorio che non sia stato appositamente sviluppato oppure esplicitamente approvato dalla casa costruttrice dell’elettroutensile. Un funzionamento sicuro non è assicurato dal semplice fatto che le misure di un accessorio combacino con il Vostro elettroutensile. Indossare abbigliamento di protezione. A seconda dell’applicazione in corso utilizzare una visiera com- pleta, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccoleparticelle di levigatura o di mate- riale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l’applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l’udito. Indossare vestiti adatti. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontano da parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi in parti in movimento. Durante lavori sovratesta prestare attenzione a oggetti che possono cadere, come ad es. trucioli. Per evitare lesioni tenere sempre lontano dai trucioli rotanti le mani, i vestiti ecc. I trucioli possono causare lesioni. Non cercare di rimuovere l’utensile se lo stesso sta ancora ruotando. Questo può causare gravi lesioni. Pulire regolarmente le fessure di ventilazione dell’elet- troutensile con attrezzi non metallici. La ventola del motore attira polvere nella carcassa. Questo può cau- sare, in caso di accumulo eccessivo di polvere metallica, pericoli elettrici. Non lavorare alcun materiale contenente magnesio. Esi- ste pericolo di incendio. Non lavorare alcun CFRP (plastica rinforzata con fibra di carbonio) e alcun materiale contenente amianto. Que- ste sostanze sono considerate cancerogene. Prima della messa in funzione controllare il cavo di col- legamento alla rete e la spina di rete in caso di danneg- giamenti. Raccomandazione: Far funzionare sempre l’elettrouten- sile tramite un interruttore di sicurezza per correnti di guasto (RCD) con valutazione corrente di guasto di 30 mA oppure inferiore. Vibrazione mano-braccio Il livello di oscillazioni indicato nelle presenti istruzioni è stato misurato conformemente ad una procedura di misurazione normalizzata contenuta nel EN 62841 e può essere impiegato per la comparazione con altri elettroutensili. Lo stesso è adatto anche per una valuta- zione temporanea della sollecitazione da vibrazioni. Il livello di oscillazioni indicato rappresenta le applica- zioni principali dell’elettroutensile. Se tuttavia l’elet- troutensile viene utilizzato per altri impieghi, con accessori differenti oppure non viene effettuata una suf-25

ficiente manutenzione è possibile che il livello di oscil- lazioni sia differente. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di lavoro. Per la precisa valutazione della sollecitazione da vibra- zioni dovrebbero essere considerati anche i tempi in cui l’apparecchio è spento oppure è acceso ma non effetti- vamente in funzione. Questo può ridurre considerevol- mente la sollecitazione da vibrazioni per l’intero periodo di lavoro. Stabilire ulteriori misure di sicurezza per la protezione dell’operatore dall’azione delle vibrazioni, come ad esempio: manutenzione dell’elettroutensile e degli accessori, mantenimento mani calde, organizzazione delle procedure operative. Modo di procedere con polveri pericolose Nelle procedure operative di asporto materiale con il presente utensile si formano polveri che possono essere pericolose. Il contatto oppure l’inalazione di alcune polveri p. es. di amianto e materiali contenenti amianto, vernici conte- nenti piombo, metallo, alcuni tipi di legno, minerali, par- ticelle di silicato di materiali contenenti minerali, solventi per vernici, sostanze protettive per legno, ver- nice antivegetativa per imbarcazioni possono causare reazioni allergiche e/o malattie delle vie respiratorie, cancro, danni riproduttivi alle persone. Il rischio dovuto all’inalazione di polveri dipende dall’esposizione. Utiliz- zare un’aspirazione adatta alla polvere che si forma nonché equipaggiamenti protettivi personali e provve- dere per una buona aerazione del posto di lavoro. Lasciare effettuare la lavorazione di materiale conte- nente amianto esclusivamente a personale specializ- zato. Polvere di legname e polvere di metallo leggero, miscele bollenti da polvere di levigatura e sostanze chi- miche possono, in caso di condizioni sfavorevoli, pren- dere fuoco o causare un’esplosione. Evitare la fuga di scintille in direzione del contenitore per la polvere non- ché il sovrariscaldamento dell’elettroutensile e del materiale abrasivo, svuotare per tempo il contenitore per la polvere, osservare le istruzioni di lavorazione del produttore del materiale e le norme valide nel Vostro paese relativamente ai materiali da lavorare. Istruzioni per l’uso. Commutare la velocità meccanica oppure il senso di rotazione esclusivamente a motore fermo. In caso di impiego stazionario su un supporto a colonna, rimuovere ogni 50 ore d’esercizio l’elettrou- tensile caldo dal supporto a colonna, ruotarlo di 180° per ottenere una lubrificazione uniforme. WBP10 (**): Prima del montaggio sgrassare il mandrino d’uscita ed il cono interno del mandrino portapunta. Dopo ogni operazione di foratura rimuovere i trucioli. I trucioli sono affilati e bollenti! Osservare le indicazioni del produttore relativamente al liquido di lubrorefrigerazione. Manutenzione ed Assistenza Clienti. In caso di condizioni di impiego estreme durante la lavorazione di metalli è possibile che polvere conduttrice si depositi all'interno dell'elettroutensile. L'isolamento di prote- zione dell'elettroutensile può esserne pregiudicato. Soffiare spesso la parte interna dell'elettroutensile attraverso le fessure di ventilazione con aria compressa asciutta e senza olio ed inserire a monte un interruttore di sicurezza (FI). Prodotti che sono venuti a contatto con amianto non devono essere dati in riparazione. Smaltire i prodotti contaminati con amianto conformemente alle norme per lo smaltimento di rifiuti contenenti amianto in vigore nel paese di impiego. In caso di invecchiamento ed usura rinnovare le eti- chette e le indicazioni di avvertenza sull’elettroutensile. Se il cavo di collegamento dell’elettroutensile è danneg- giato, lo stesso deve essere sostituito dal produttore o da un Centro Assistenza autorizzato. L’attuale lista dei pezzi di ricambio del presente elet- troutensile è presente in Internet sul sito www.fein.com. Utilizzare esclusivamente parti di ricambio originali. In caso di necessità è possibile sostituire da soli le seguenti parti: Mandrino, impugnatura supplementare, accessori Responsabilità per vizi e garanzia. La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l’immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformemente alla dichiarazione di garanzia produttore FEIN. Nel modello di fornitura del Vostro elettroutensile può essere contenuta anche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l’uso. Dichiarazione di conformità. La dichiarazione CE è valida esclusivamente per i Paesi dell'Unione Europea e dell'EFTA (European Free Trade Association) e solamente per i prodotti destinati al mer- cato UE o EFTA. Dopo l'immissione sul mercato UE del prodotto, il contrassegno UKCA perde la sua validità. La dichiarazione UKCA è valida esclusivamente per il mercato britannico (Inghilterra, Galles e Scozia) e solo per prodotti destinati al mercato britannico. Dopo l'immissione sul mercato britannico del prodotto, il contrassegno CE perde la sua validità. La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme appli- cabili riportate sull’ultima pagina delle presenti istru- zioni per l’uso. Documentazione tecnica presso: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Misure ecologiche, smaltimento. Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elet- troutensili e gli accessori scartati.26
