用户手册 BOP 102 Fein

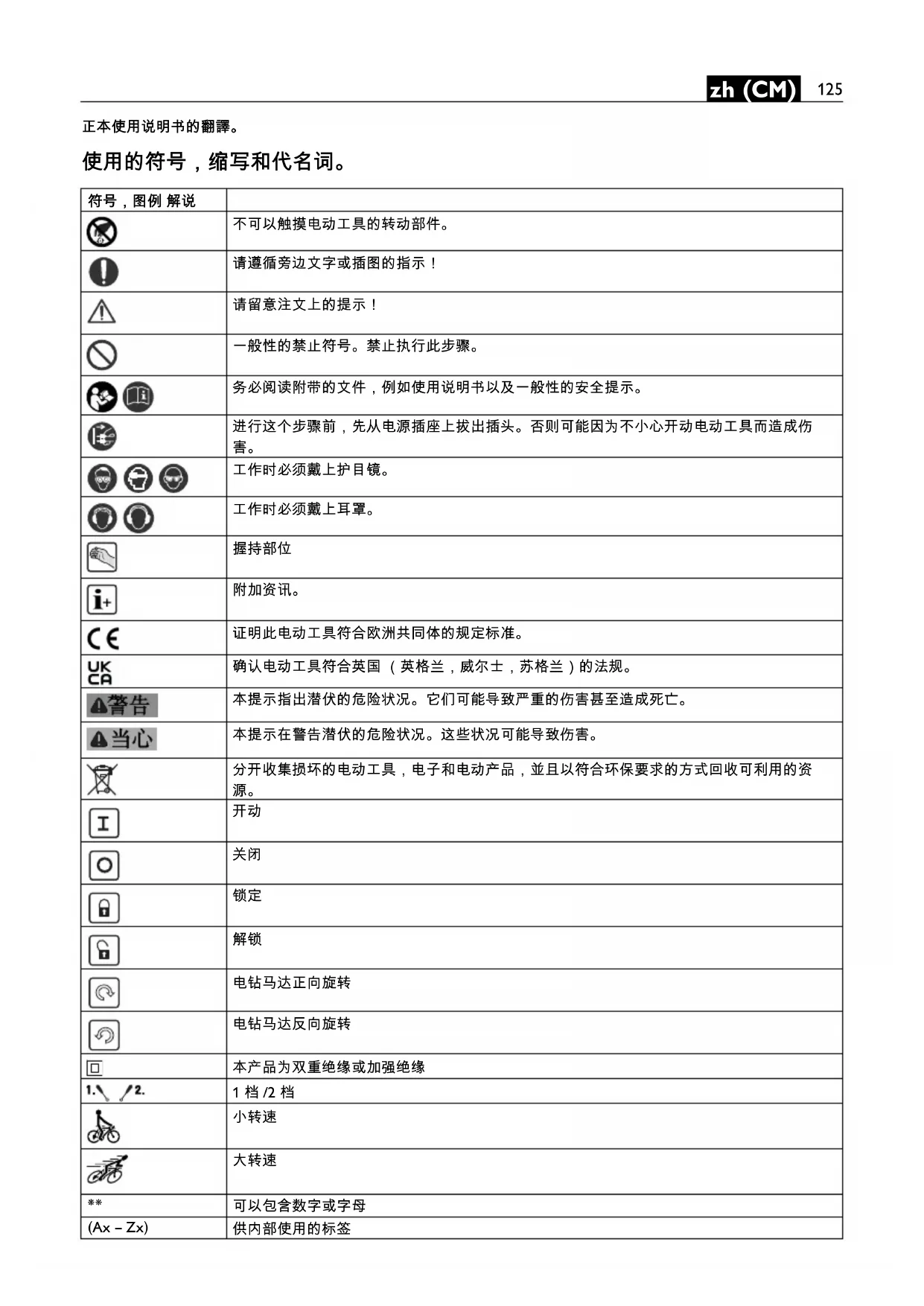

不可以触摸电动工具的转动部件。 请遵循旁边文字或插图的指示！

一般性的禁止符号。禁止执行此步骤。 务必阅读附带的文件，例如使用说明书以及一般性的安全提示。 进行这个步骤前，先从电源插座上拔出插头。否则可能因为不小心开动电动工具而造成伤

证明此电动工具符合欧洲共同体的规定标准。 确认电动工具符合英国 （英格兰，威尔士，苏格兰）的法规。 本提示指出潜伏的危险状况。它们可能导致严重的伤害甚至造成死亡。 本提示在警告潜伏的危险状况。这些状况可能导致伤害。 分开收集损坏的电动工具，电子和电动产品，並且以符合环保要求的方式回收可利用的资

本产品为双重绝缘或加强绝缘 1 档 /2 档

(Ax – Zx) 供内部使用的标签126 zh (CM)

阅读所有的安全规章和指示。如未遵循安全规章和指示，可能遭受电击，产生火灾和 /或造成严重伤害。妥善保存所有的安全规章和指示以便日后查阅。详细阅读並彻底了解本使用说明书和附带的 " 一般性安全规章 " （书目码 34130465060） 后，才可以使用本电动工具。妥善保存上述文件以方便日后查阅。赠送或贩卖本电动工具时，务必把这些文件转交给受赠者或买主。同时也要注意各国有关的工作安全规定。 手提式电钻，如果安装了 FEIN 许可的安装件和附件，便可以在能够遮蔽风雨的工作场所操作。它可以在金属、木材、塑料和陶制品上钻孔，并且可以攻丝。本电钻不适用于加工碳纤维增强的塑料。本电动工具也可以连接在足够功率的交流电发电机上使 用。该发电机必须苻合 ISO 8528 的标准并且是 G2 装备 等级。但是如果逾越了 10 % 的所谓畸变因素 , 便不算苻 合上述的标准。如有疑问必须询问有关发电机的细节。

针对所有工作的安全指示。 使用辅助手柄。 操作失控可能造成伤害。工作时，如果机器的安装件可能割断隐藏的电线或机器本身的电源线， 一定要握住绝缘手柄操作电动工具。 机器如果接触了带电的线路，电动工具上的金属部件也会导电，可能造成操作者触电。符号 国际通用单位 本国使用单位 解说

/min, min , rpm, r/min/ 分钟 无负载转速

/min, min , rpm, r/min/ 分钟 负载转速 M...

毫米 在钢材的最大钻孔直径可达400 牛顿 / 毫米 – 高速钢 （麻花钻头） 毫米 在铝材的最大钻孔直径达 300 牛顿 / 毫米 – 高性能切削钢（麻花钻） 毫米 在木材的最大钻孔直径 （麻花钻）

毫米 d1 = 夹头的夹紧范围d2 = 钻轴上的接头 (WBP 10 (**): 钻轴上的 ISO 239 接头 ) d3 = 夹颈直径 公斤 重量符合 EPTA-Procedure 01 的规定

振荡发射值根据 EN 62841 ( 三向矢量和 ) h,D m/s

米 , 秒 , 公斤 , 安培 , 毫米 , 伏特 , 瓦 , 赫兹 , 牛顿 , 摄氏 , 分贝 , 分 , 米 / 秒 国际性单位系统 SI 中的标准单位和引用

Al127 zh (CM) 使用长钻头时的安全指示。 切勿以高于钻头最大允许转速的速度工作。 当钻头离开 工件空转时，如果转速过高钻头可能会稍微弯曲，进而

始终以低转速起钻，在钻头接触工件时也一样。 当钻头 离开工件空转时，如果转速过高钻头可能会稍微弯曲，

操作时勿过度施压，只能沿着钻头方向施力。 钻头可能 弯曲进而折断，或导致操作失控并造成伤害。

注意隐藏的电线，瓦斯管和水管。 工作前必须先检查工 作范围，例如使用金属探测仪。 固定好工件。 使用固定装置比用手更能够夹紧工件。 好好地握牢电动工具。 可能会出现短暂的高反应力矩。 电动工具不可以指向您自己，其他人或动物。 锋利或炙 热的安装工具可能造成伤害。 切勿使用螺丝或钉子在电动工具上固定铭牌和标签。 如 果破坏了机器的绝缘功能便无法防止电击。请使用自粘

只能使用电动工具制造商特别设计和许可的附件。 即使 能够将其它的工具安装到本电动工具上，並不代表能够

戴上防护用品。根据适用情况，使用面罩，安全护目镜 或安全眼镜。适用时，戴上防尘面具，听力保护器，手 套和能挡小磨料或工件碎片的工作围裙。 眼防护罩必须 挡住各种操作产生的飞屑。防尘面具或口罩必须能够过 滤操作产生的颗粒。长期暴露在高强度噪音中会引起失

穿著合适的工作服。工作时不可穿著宽鬆的衣服也不可 戴饰品。头髮，衣物及手套必须远离机器上的转动部件。 宽松的衣服，饰品或长髮可能会被卷入机器的转动部件

仰头操作机器时，要留意掉落的物体，例如废屑。 为避免受伤，您的手和衣物等都必须远离旋转的屑料。

如果钻头仍继续转动，便不可以尝试着拆除钻头。 这个 举动可能导致严重的伤害。 定期使用非金属工具清洁电动工具的通风孔。 马达的风 扇会把灰尘吸入机壳中。机器内部如果堆积了大量的金

不要处理含镁物质。 有发生火灾的危险。 不要加工 CFK （碳纤维增强塑料）或含石棉的材料。 这

操作前必须检查电线和插头是否有任何损坏。 我们的建议 : 操作本电动工具时，务必要连接最多 30 mA 额定剩馀电流 的漏电断路器 (RCD) 。 手掌 - 手臂 - 震动 本说明书中引用的震动水平，是采用 EN 62841 中规定的 测量方式所测得。这个震动水平值可以作为电动工具之 间的比较标准。您也可以拿它来推测机器目前的震动受

此震动水平只适用在以电动工具进行规定的用途时。如 果未按照规定使用电动工具，在机器上安装了不合适的 工具，或者未确实执行机器的维修工作，实际的震动水 平会异于提供的震动水平。因此在操作过程结束后，机 器的震动受荷状况会明显提高。 为了准确地评估机器的震动受荷状况，还必须考虑以下 的时间因素：例如关机的时间或机器空转待命的时间等。 如果把整个工作过程中累加的关机或待命时间列入考虑， 则可以明显地降低机器的震动受荷状况。 为了保护操作者免受机器震动危害，必须另外采行防护 措施，例如：做好电动工具和安装工具的维修工作，手 掌要保持温暖，安排好工作的流程。 处理对身体有危害的废尘 使用本机器时可能会产生有害健康的废尘。 接触或呼吸了某些废尘，例如：石棉尘和有石棉成分的 废尘，含铅的颜料尘，金属尘，某些种类的木尘，矿物 尘，研磨含矿物工件而产生的矽尘，含颜料稀释剂的废 尘，含木材保护剂的废尘以及含防腐蚀剂的废尘等，可 能出现过敏现象和 / 或造成呼吸道疾病，癌症以及影响生 殖能力。吸入废尘后的致病可能性，需视曝露在危尘中 的程度而定。操作机器时必须使用合适而且合格的吸尘 装备，以及佩戴个人的防护装备，另外也要保持工作场 所的良好通风状况。加工含石棉工件的工作必须交给专 业人员执行。木尘和轻建材尘，研磨热尘和化学材料的 混合物，都可能在特定状况下产生自燃或者造成爆炸。 避免让火花喷向集尘箱。防止电动工具和被研磨物过热。 定时清倒集尘箱。注意工件制造商所提出的有关加工时 的注意事项，而且要兼顾贵国有关加工该工件的法规。

在马达完全静止时才能够改变传动档或转速。 如果是将机器固定在钻架上操作，每经过 50 个工作小 时，便要将已经关闭但尚未冷却的机器从钻架上拆除并 旋转 180°，这样能够促进机器的润滑均匀。 WBP10 (**): 安装之前，必须清除传动轴和夹头的内锥柄

遵循制造商针对冷却剂的提示说明。128 zh (CM)

极端的工作条件下，加工金属时，电动工具内 部会积聚导电粉尘。此时电动工具的保护绝缘 可能受影响。 经常用干燥，无油的压缩空气，透过通气 槽吹干净电动工具的内部，并打开剩余电流 - 保护开关 ?FI?。 与石棉接触过的产品不允许寄送去维修。请按照当地有 关处理含石棉废物的规定处理受石棉污染的产品。 更新机器上破旧及磨损的标贴和警告指示牌。 如果电动工具的电源线损坏，必须由制造商或他的代理

从以下的网址 www.fein.com 可以找到本电动工具目前的

以下零件您可以根据需要自行更换 : 钻头、辅助手柄、工具。

有关本产品的保修条件，请参考购买国的相关法律规定。 此外 FEIN 还提供制造厂商的保修服务。有关保修的细 节，请向您的专业经销商， FEIN 在贵国的代理或您的 FEIN 顾客服务中心询问。 在本使用说明书上提到的和标示的附件，並非全部包含 在电动工具的供货范围中。

CE 声明 仅对欧盟和 EFTA （欧洲自由贸易联盟）的国 家，及针对欧盟或 EFTA 市场的产品有效。 当产品在欧盟 市场流通后， UKCA （英国合格评定标志）商标即失

UKCA 声明 仅适用于英国市场 （英格兰，威尔士和苏格 兰），及适用于针对英国市场的产品。 一旦产品进入英国 市场，CE 标志便失效。 FEIN 公司单独保证，本产品符合说明书末页上所列出的

不可以觸摸電動工具的轉動部件。 請遵循旁邊文字或插圖的指示！

一般性的禁止符號。禁止執行此步驟。 必須閱讀附帶的文件，例如使用說明書以及一般性的安全提示。 進行這個步驟前，先從電源插座上拔出插頭。否則可能因為不小心開啟電動工具而造成傷

證明此電動工具符合歐洲共同體的規定標準。 確認電動工具符合英國 （英格蘭，威爾士，蘇格蘭）的法規。 本標示提示潛伏的危險狀況。它們可能導致嚴重的傷害甚至造成死亡。 本提示在警告潛伏的危險狀況。這些狀況可能導致傷害。 分類收集已損壞的電動工具，電子和電動產品，並且以符合環保要求的方式回收 , 可使有用

本產品為雙重絕緣或加強絕緣 1 檔 / 2 檔

(Ax – Zx) 供內部使用的標籤131 zh (CK)

閱讀所有的安全規章和指示。如未遵循安全規章和指示，可能遭受電擊，產生火災和 / 或造成嚴重傷害。 妥善保存所有的安全規章和指示以便日后查閱。詳細閱讀並徹底了解本使用說明書和附帶的 " 一般性安全規章 " （文件編號 34130465060） 後，才可以使用本電動工具。妥善保存上述文件以方便日后查閱。贈送或售賣本電動工具時，務必把這些文件轉交給受贈者或用家。同時也要注意各國有關的工作安全規定。 手提式電鑽，如果安裝了 FEIN 許可的安裝件和附件，便可以在能夠遮蔽風雨的工作場所操作。它可以在金屬、木材、塑料和陶制品上鑽孔，並且可以攻絲。本電鑽不適用於加工碳纖維增強的塑料。本電動工具也可以連接在足夠功率的交流電發電機上使用。該發電機必須苻合 ISO 8528 的標准並且是 G2 裝備等級。但是如果逾越了 10 % 的所謂畸變因素 , 便不算苻合上述的標準。如有疑問必須詢問有關發電機的細節。

針對所有工作的安全指示。 使用輔助手柄。 操作失控可能造成傷害。工作時，如果機器的安裝件可能割斷隱藏的電線或機器本身的電源線， 一定要握住絕緣手柄操作電動工具。 機器如果接觸了帶電的線路，電動工具上的金屬部件也會導電，可能造成操作者觸電。符號 國際通用單位 本國使用單位 解說

/min, min , rpm, r/min/ 分鐘 空載轉速

/min, min , rpm, r/min/ 分鐘 負載轉速 M...

毫米 在鋼材的最大鑽孔直徑可達400 牛頓 / 毫米 – 高速鋼 （麻花鑽頭） 毫米 在鋁材的最大鑽孔直徑達300 牛頓 / 毫米 – 高性能切削鋼（麻花鑽） 毫米 在木材的最大鑽孔直徑 （麻花鑽）

毫米 d1 = 夾頭的夾緊範圍d2 = 鑽軸上的接頭 (WBP 10 (**): 鑽軸上的 ISO 239 接頭 ) d3 = 夾頸直徑 公斤 重量符合 EPTA-Procedure 01 的規定

振蕩發射值根據 EN 62841 ( 三向矢量和 ) h,D m/s

在金屬上鑽孔時的平均振蕩值m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s 米,秒,公斤,安培,毫米, 伏特 , 瓦 , 赫茲 , 牛頓 , 攝氏 ,

國際性單位系統 SI 中的標準單位和引用

Al132 zh (CK) 使用長鑽頭時的安全指示。 切勿以高於鑽頭最大允許轉速的速度工作。 當鑽頭離開 工件空轉時，如果轉速過高鑽頭可能會稍微彎曲，進而

始終以低轉速起鑽，在鑽頭接觸工件時也一樣。 當鑽頭 離開工件空轉時，如果轉速過高鑽頭可能會稍微彎曲，

操作時勿過度施壓，只能沿著鑽頭方向施力。 鑽頭可能 彎曲進而折斷，或導致操作失控並造成傷害。

注意隱藏的電線，瓦斯管和水管。 工作前必須先檢查工 作範圍，例如使用金屬探測儀。 固定好工件。 使用固定夾具或鉗台比用手持更能夠夾緊

穩固地握牢電動工具。 可能會出現短速的高反應力矩。 電動工具不可以指向您自己，其他人或動物。 鋒利或炙 熱的安裝工具可能造成傷害。 切勿使用螺絲或鉚釘在電動工具上固定名牌和標籤。 如 果破壞了機器的絕緣功能便無法防止電擊。請使用自粘

只能使用電動工具制造商特定設計和認可的附件。 即使 能夠將其它的工具安裝到本電動工具上， 並不代表能夠

戴上防護用品。根據適用情況，使用面罩，安全護目鏡 或安全眼鏡。適用時，戴上防塵面具，聽力保護器，手 套和能擋小磨料或工件碎片的工作圍裙。 眼防護罩必須 擋住各種操作產生的飛屑。防塵面具或口罩必須能夠過 濾操作產生的顆粒。長期暴露在高強度噪音中會引起失

穿著合適的工作服。工作時不可穿著寬鬆的衣服也不可 戴飾品。頭髮，衣物及手套必須遠離機器上的轉動部件。 寬鬆的衣服，飾品或長髮可能會被捲入機器的轉動部件

仰頭操作機器時，要留意掉落的物體，例如廢屑。 為避免受傷，您的手和衣物等都必須遠離旋轉的屑料。

如果鑽頭仍繼續轉動，便不可以嚐試著拆除鑽頭。 這個 舉動可能導致嚴重的傷害。 定期使用非金屬工具清潔電動工具的通風孔。 馬達的風 扇會把灰塵吸入機殼中。機器內部如果堆積了大量的金

不要處理含鎂物質。 有發生火災的危險。 不要加工 CFK （碳纖維增強塑料）或含石棉的材料。 這

操作前必須檢查電線和插頭是否有任何損壞。 我們的建議 : 操作本電動工具時，務必要連接最多 30 mA 額定剩餘電流的漏電斷路器 (RCD)。 手掌 - 手臂 - 震動 本說明書中引用的震動水平，是采用 EN 62841 中規定 的測量方式所測得。這個震動水平值可以作為電動工具 之間的比較標準。您也可以拿它來推測機器目前的震動

此震動水平只適用於電動工具規定的用途。如果未按照 規定使用電動工具，在機器上安裝了不合適的工具，或 者未確實執行機器的維修工作，實際的震動水平會異于 提供的震動水平。因此在操作過程結束后，機器的震動

為了準確地評估機器的震動受荷狀況，還必須考慮以下 的時間因素 ﹕ 例如關機的時間或機器空轉待命的時間等。 如果把整個工作過程中累加的關機或待命時間列入考慮， 則可以明顯地降低機器的震動受荷狀況。 為了保護操作者免受機器震動危害，必須另外采行防護 措施，例如 ﹕ 做好電動工具和安裝工具的維修工作，手 掌要保持溫暖，安排好工作的流程。 處理對身體有危害的廢塵 使用本機器時可能會產生有害健康的廢塵。 接觸或呼吸了某些廢塵，例如：石棉塵和有石棉成分的 廢塵，含鉛的顏料塵，金屬塵，某些種類的木塵，礦物 塵，研磨含礦物工件而產生的矽塵，含顏料稀釋劑的廢 塵，含木材保護劑的廢塵以及含防腐蝕劑的廢塵等，可 能出現過敏現像和 / 或造成呼吸道疾病，癌症以及影響生 殖能力。吸入廢塵後的致病可能性，需視曝露在危塵中 的程度而定。操作機器時必須使用合適而且合格的吸塵 裝備，以及佩戴個人的防護裝備，另外也要保持工作場 所的良好通風狀況。加工含石棉工件的工作必須交給專 業人員執行。木塵和輕建材塵，研磨熱塵和化學材料的 混合物，都可能在特定狀況下產生自燃或者造成爆炸。 避免讓火花噴向集塵箱。防止電動工具和被研磨物過熱。 定時清倒集塵箱。注意工件制造商所提出的有關加工時 的注意事項，而且要兼顧貴國有關加工該工件的法規。

在馬達完全靜止時才能夠改變傳動檔或轉速。 如果是將機器固定在鑽架上操作，每經過 50 個工作小 時，便要將已經關閉但尚未冷卻的機器從鑽架上拆除並 旋轉 180°，這樣能夠促進機器的潤滑均勻。 WBP10 (**): 安裝之前，必須清除傳動軸和夾頭的內錐柄

遵循製造商針對冷卻劑的提示說明。133 zh (CK)

在極端的工作條件下，加工金屬時，電動工具 內部會積聚導電粉塵。此時電動工具的保護絕 緣可能受影響。 經常用乾燥，無油的壓縮空氣，透過通 氣槽吹淨電動工具的內部，並打開剩餘電流 - 保護開關 ?FI?。 與石棉接觸過的產品不允許寄送去維修。請按照當地有 關處理含石棉廢物的規定處理受石棉污染的產品。 更新機器上破舊及磨損的標貼和警告指示牌。 如果電動工具的電源線損壞，必須由製造商或他的代理

從以下的網址 www.fein.com 可以找到本電動工具目前的

以下零件您可以根據需要自行更換 : 鑽頭、輔助手柄、工

有關本產品的保修條件，請參考購買國的相關法律規定。 此外 FEIN 還提供制造廠商的保修服務。有關保修的細 節，請向您的專業經銷商， FEIN 在貴國的代理或您的 FEIN 顧客服務中心詢問。 在本使用說明書上提到的和標示的附件，並非全部包含 在電動工具的供貨範圍中。

CE 聲明僅對歐盟和 EFTA （歐洲自由貿易聯盟）的國家， 及針對歐盟或 EFTA 市場的產品有效。 當產品在歐盟市場 流通後， UKCA （英國合格評定標誌）商標即失效。 UKCA 聲明僅適用於英國市場 （英格蘭，威爾士和蘇格 蘭），及適用於針對英國市場的產品。 一旦產品進入英國 市場， CE 標誌便失效。 FEIN 公司單獨保證，本產品符合說明書末頁上所列出的

必須以符合環保要求的方式處理包裝材料和廢棄的電動 工具與附件。134
