คู่มือผู้ใช้ BOP 102 Fein

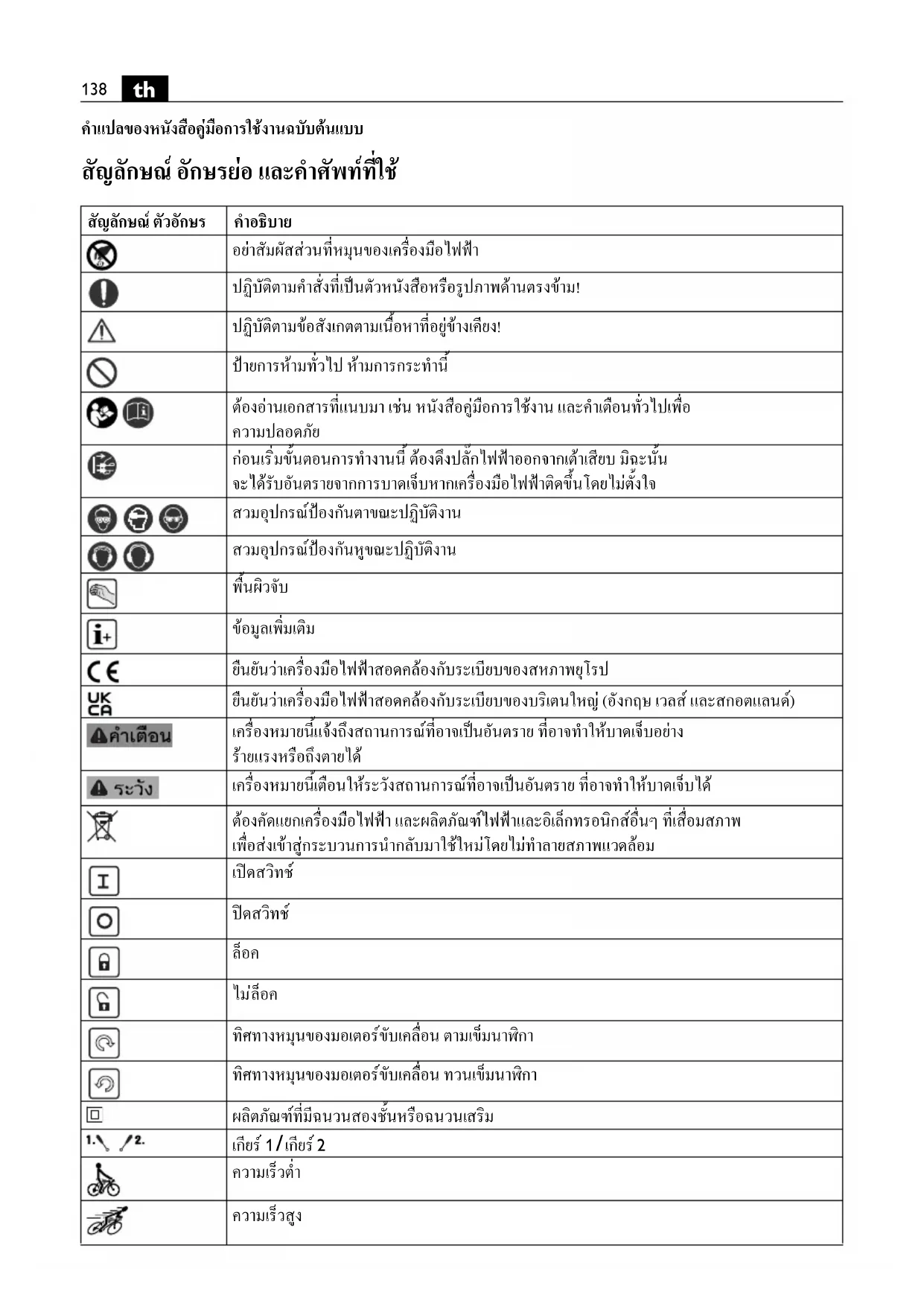

คําแปลของหนังสือคูมือการใชงานฉบับตนแบบ สัญลักษณ อักษรยอ และคําศัพทที่ใช สัญลักษณ ตัวอักษร คําอธิบาย อยาสัมผัสสวนที่หมุนของเครื่องมือไฟฟา ปฏิบัติตามคําสั่งที่เปนตัวหนังสือหรือรูปภาพดานตรงขาม! ปฏิบัติตามขอสังเกตตามเนื้อหาที่อยูขางเคียง! ปายการหามทั่วไป หามการกระทํานี้ ตองอานเอกสารที่แนบมา เชน หนังสือคูมือการใชงาน และคําเตือนทั่วไปเพื่อ ความปลอดภัย

ิ่มขั้นตอนการทํางานนี้ ตองดึงปลั๊กไฟฟาออกจากเตาเสียบ มิฉะนั้น จะไดรับอันตรายจากการบาดเจ็บหากเครื่องมือไฟฟาติดขึ้นโดยไมตั้งใจ สวมอุปกรณปองกันตาขณะปฏิบัติงาน สวมอุปกรณปองกันหูขณะปฏิบัติงาน

ขอมูลเพิ่มเติม ยืนยันวาเครื่องมือไฟฟาสอดคลองกับระเบียบของสหภาพยุโรป ยืนยันวาเครื่องมือไฟฟาสอดคลองกับระเบียบของบริเตนใหญ (อั งกฤษ เวลส และสกอตแลนด) เครื่องหมายนี้แจงถึงสถานการณที่อาจเปนอันตราย ที่อาจทําใหบาดเจ็บอยาง รายแรงหรือถึงตายได เครื่องหมายนี้เตือนใหระวังสถานการณที่อาจเปนอันตราย ที่อาจทําใหบาดเจ็บได ตองคัดแยกเครื่องมือไฟฟา และผลิตภัณฑไฟฟาและอิเล็กทรอนิกสอื่นๆ ที่เสื่อมสภาพ เพื่อสงเขาสูกระบวนการนํากลับมาใชใหมโดยไมทําลายสภาพแวดลอม

ทิศทางหมุนของมอเตอรขับเคลื่อน ตามเข็มนาฬิกา ทิศทางหมุนของมอเตอรขับเคลื่อน ทวนเข็มนาฬิกา ผลิตภัณฑที่มีฉนวนสองชั้นหรือฉนวนเสริม

1/เกียร 2 ความเร็วต่ํา ความเร็วสูง139

** อาจประกอบดวยตัวเลขและตัวอักษร

Ax – Zx) การทําเครื่องหมายเพื่อวัตถุประสงคภายใน สัญลักษณ ตัวอักษร คําอธิบาย ตัวอักษร หนวยการวัด สากล หนวยการวัด แหงชาติ คําอธิบาย

, rpm, r/min rpm ความเร็วเดินตัวเปลา

, rpm, r/min rpm ความเร็ว ภาระเต็มที่ M... mm mm ขนาดของเกลียวเมตริก Ømm mm เสนผาศูนยกลางของชิ้นสวนกลม mm mm สมรรถนะสูงสุด สําหรับเจาะเหล็กถึง 400 นิวตัน/มม.

– เหล็กกลาความเร็วสูง (ดอกสวานรองเกลียว) mm mm สมรรถนะสูงสุด สําหรับอะลูมิเนียมถึง 300 นิวตัน/มม.

– เหล็กกลาความเร็วสูง (ดอกสวานรองเกลียว) mm mm เสนผาศูนยกลางการเจาะสูงสุด ในไม (ดอกสวาน

mm mm ดอกกัดเกลียวใน mm mm

= ชวงหนีบของหัวจับดอกสวาน d2 = ขนาดเกลียวของเพลา

WBP 10 (**): กานเทเปอร ISO 239 บนเพลาเจาะ) d3 = เสนผาศูนยกลางปลอกคอหนีบ kg kg น้ําหนักตามระเบียบการ EPTA-Procedure 01

°C °C อุณหภูมิแวดลอมที่ยอมรับได

dB dB ระดับความดันเสียง

dB dB ระดับความดังเสียง

pCpeak dB dB ระดับความดันเสียงสูงสุด K... ความคลาดเคลื่อน m/s

คาความสั่นสะเทือนตามมาตรฐาน EN 62841 (ผลรวมเชิงเวกเตอรของสามทิศทาง) h,D m/s

คาเฉลี่ยความสั่นสะเทือนสําหรับการเจาะในโลหะ m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

หนวยฐาน และ หนวยอนุพันธ จากระบบหนวย ระหวางประเทศ

เพื่อความปลอดภัยของทาน ตองอานคําเตือนเพื่อความปลอดภัยและ คําสั่งทั้งหมด การไมปฏิบัติตามคําเตือนและ คําสั่งอาจเปนสาเหตุใหถูกไฟฟาดูด เกิดไฟไหม และ/หรือ ไดรับบาดเจ็บอยางรายแรงเก็บรักษาคําเตือนและคําสั่ง ทั้งหมดสําหรับใชอางอิงในภายหลัง อยาใชเครื่องมือไฟฟา กอนไดอานหนังสือคูมือ การใชงานนี้ รวมทั้ง "คําเตือนทั่วไปเพื่อความ ปลอดภัย"ที่แนบมา (เอกสารเลขที่ 3 41 30 465 06 0) อยางละเอียดและเขาใจอยางครบถวนแลว เก็บรักษา เอกสารดังกลาวสําหรับใชในภายหลัง และใหแนบไปกับ เครื่องมือไฟฟาหากนําไปแจกจายหรือขาย กรุณาปฏิบัติตามกฎระเบียบเพื่อความปลอดภัยทาง อุตสาหกรรมที่ใชในประเทศที่เกี่ยวเนื่องดวยเชนกัน ประโยชนการใชงานของเครื่องมือไฟฟา สวานใชมือนําทาง สําหรับเจาะในโลหะ ไม พลาสติก และ เซรามิก และสําหรับเจาะรูเปนเกลียว ใหทํางานในบริเวณ ปลอดภัยจากสภาพอากาศ โดยใชเครื่องมือและอุปกรณ

FEIN แนะนํา สวานไมไดมีไวสําหรับใชกับพลาสติกผสมเสนใยคารบอน

เครื่องมือไฟฟานี้ยังเหมาะสําหรับใชกับเครื่องกําเนิดไฟฟา กระแสสลับที่มีกระแสไฟฟาออกพอเพียงตรงตามมาตรฐาน ISO 8528 ประเภทการออกแบบ G2 หากเครื่องกําเนิดไฟฟา มีสิ่งที่เรียกกันวาปจจัยความผิดเพี้ยนมากกวา 10 % เครื่อง กําเนิดไฟฟาก็จะไมตรงตามมาตรฐานนี้เปนอยางยิ่ง หากมี ขอสงสัย กรุณาอานเกี่ยวกับเครื่องกําเนิดไฟฟาที่ทานใช คําเตือนเพื่อความปลอดภัยสําหรับสวาน คําเตือนเพื่อความปลอดภัยสําหรับ การทํางานทั้งหมด ใชดามจับเพิ่ม การสูญเสียการควบคุมอาจนําไปสูการบาดเจ็บ จับเครื่องมือไฟฟาตรงพื้นผิวจับที่หุมฉนวนเมื่อทํางานในบริเ วณที่เครื่องมืออาจสัมผัสกับสายไฟฟาที่ซอนอยูหรือสายไฟฟ าของตัวเครื่องเอง การสัมผัสกับสายที่ ”มีกระแสไฟฟา” ไหลผาน จะทําใหสวนที่เปนโลหะของเครื่องที่ไมมีฉนวน หุมเกิด “มีกระแสไฟฟา” ดวย และทําใหผูใชงานเครื่องถู

คําเตือนเพื่อความปลอดภัยเมื่อใชดอกสวานยาว อยาทํางานดวยความเร็วที่สูงกวาอัตราความเร็วสูงสุดที่ อนุญาตของดอกสวานอยางเด็ดขาด หากใชความเร็วที่ สูงกวา ดอกสวานอาจโคงงออยางงายดายเมื่อปล อยให หมุนอยางอิสระโดยไมสัมผัสชิ้นงาน และสงผล ใหไดรับบาดเจ็บ เริ่มตนเจาะดวยความเร็วต่ําและใหปลายดอกสวานสัมผัส ชิ้นงานเสมอ หากใชความเร็วที่สูงกวา ดอกสวานอาจโคงงอ อยางงายดายเมื่อปลอยใหหมุนอยางอิสระโดยไมสัมผัส

ิ้นงาน และสงผลใหไดรับบาดเจ็บ ใชแรงกดลงตามแนวแกนของดอกสวานเทานั้นและอย าใช แรงกดมากเกินไป ดอกสวานอาจโคงงอทําใหเกิด การแตกหักหรือสูญเสียการควบคุม และสงผลใหไดรับ

คําเตือนพิเศษเพื่อความปลอดภัย ระวังสายไฟฟา ทอแกซ หรือทอน้ําที่ถูกปดบังอยู ตรวจสอบ บริเวณทํางานดวยเครื่องตรวจหาโลหะ ตัวอยาง เช น กอน เริ่มตนทํางาน ยึดชิ้นงานใหมั่นคง ชิ้นงานที่ถูกจับดวยอุปกรณยึดหนีบหรือ ปากกาจับ จะมั่นคงกวาการจับดวยมือ ถือเครื่องมือไฟฟาใหมั่นคง อาจเกิดแรงบิดตานสูงใน

อยาหันเครื่องมือไฟฟาไปยั งตัวทานเอง บุคคลอ ื่น หรือสัตว อันตรายจากการไดรับบาดเจ็บจากเครื่องมือที่ร อนหรือ

อยาตอกหมุดหรือขันสกรูเพื่อติดปายชื่อและเครื่องหมายใดๆ เขากับเครื่องมือไฟฟา หากฉนวนหุมชํารุด จะปองกันไฟฟาดูด ไมได ขอแนะนําใหใชปายติดกาว อยาใชอุปกรณประกอบที่บริษัทผูผลิตเครื่องมือไฟฟาไมได ออกแบบไวโดยเฉพาะและไมไดแนะนําใหใช ดวยเหตุผลเพียง เพราะวาอุปกรณประกอบมีขนาดเขาพอเหมาะกับเครื่องมือ ไฟฟาของทานก็ไมไดเปนการรับรองความปลอดภัย การทํางานแตอยางใด สวมอุปกรณปองกันเฉพาะตัว สุดแลวแตกรณีใหใชกระบัง ปองกันหนา สวมแวนตากันลมและฝุน หรือ แวนตาปองกัน อันตราย สุดแลวแตความเหมาะสมใหสวมหนากากกันฝุน สวมประกบหูปองกันเสียงดัง สวมถุงมือ และสวมผากั

พิเศษที่สามารถกันผงขัดหรือเศษชิ้นงานออกจากต ัวทานได แวนปองกันตาตองสามารถหยุดเศษผงที่ปลิววอนที่เกิดจาก การปฏิบัติงานแบบตางๆ ได การไดยินเสียงดังมากเปนเวลา นานอาจทําใหทานสูญเสียการไดยิน141

แตงกายใหเหมาะสม อยาใสเสื้อผาหลวมหรือสวมเครื่อง ประดับ เอาผม เสื้อผา และถุงมือออกหางจากชิ้นสวนที่กําลัง หมุน เสื้อผาหลวม เครื่องประดับ และผมยาวอาจเขาไปติด ในชิ้นสวนที่กําลังหมุน เมื่อทํางานเหนือศีรษะใหระวังวัตถุที่ตกลงมา ต. ย. เชน

เพื่อหลีกเลี่ยงการบาดเจ็บ ใหนํามือของทาน เส ื้อผ

ออกหางจากเศษวัตถุที่หมุนเสมอ เศษวัตถุอาจทําใหไดรับ

อยาพยายามถอดเครื่องมือออกขณะเครื่องมือยังหมุนอยู การพยายามถอดอาจนําไปสูการบาดเจ็บรายแรงได ทําความสะอาดชองระบายอากาศที่เครื่องมือไฟฟาตามชวง เวลาเปนประจําโดยใชเครื่องมือที่ไมใชโลหะ เครื่องเปาลมของ มอเตอรจะดูดฝุนเขาในครอบเครื่อง หากฝุนที่ประกอบดวย โลหะสะสมกันมากเกินไป อาจทําใหเกิดอันตรายจากไฟฟาได อยาทํางานกับวั สดุที่ประกอบดวยแมกนีเซียม อันตราย จากไฟไหมอยาทํางานกับพอลิเมอรเสริมแรงดวยคารบอน

CFP (carbon-fiber-reinforced polymer) และ วัสดุที่มีแอสเบสทอส วัสดุเหลานี้ถือเปนสารกอมะเร็ง กอนเริ่มตนทํางาน ใหตรวจสอบสายไฟฟาและปลั๊กไฟฟาเพื่อ หาจุดชํารุด ขอแนะนํา: ใชเครื่องมือไฟฟาทํางานผานอุปกรณปองกัน

(RCD) ที่มีขนาดกระแสไฟฟากําหนด 30 mA หรือ

การสั่น มือ/แขน ระดับการสั่นที่ใหไวในแผนขอมูลนี้วัดตามการทดสอบที่ได มาตรฐานที่ระบุใน EN 62841 และอาจใชสําหรับเปรียบเทียบ เครื่องมือไฟฟาหนึ่งกับเครื่องอื่นๆ ได ระดับการสั่นยังอาจใช สําหรับประเมินการสั่นของเครื่องเมื่อใชงานในเบื้องตนได

ระดับการสั่นที่ใหไวนี้แสดงการใชงานสวนใหญของ เครื่องมือไฟฟา อยางไรก็ดี หากเครื่องมือไฟฟ าถูกใชเพื่อ ทํางานประเภทอื่น ใชรวมกับอุปกรณประกอบที่ผิดแปลก ไป หรือไดรับการบํารุงรักษาไมดีพอ ระดั บการสั นอาจ ผิดแผกไป ปจจัยเหลานี้อาจเพิ่มระดับการสั่นอยางชัดเจน ตลอดระยะเวลาทํางานทั้งหมด เพื่อประมาณระดับการสั่นใหไดแนนอน ควรนําเวลาขณะ เครื่องมือไฟฟาปดสวิทชทํางานหรือขณะเครื่องกําลังวิ่งแต ไมไดทํางานจริงมาพิจารณาดวย ปจจัยเหลานี้อาจลดระดับ การสั่นอยางชัดเจนตลอดระยะเวลาทํางานทั้งหมด วางมาตรการเพื่อความปลอดภัยเพิ่มเติมเพื่อปกป องผูใชงาน เครื่องจากผลกระทบของการสั่น เชน: บํารุงรักษาเครื

ไฟฟาและอุปกรณประกอบ ทํามือใหอุนไว จัดระเบียบ

การจัดการกับฝุนอันตราย เมื่อใชเครื่องมือไฟฟานี้สําหรับไสวัสดุออก อาจเกิดฝุนที่เปน อันตรายตอสุขภาพ การสัมผัสหรือหายใจเอาฝุนบางประเภทเขาไป ต. ย. เชน แอสเบสทอส หรือวัสดุที่มีแอสเบสทอส เคลือบผิวท ี่มี สารตะกั่ว โลหะ ไมบางประเภท แรธาตุ และอนุภาคซ ิลิเกต จากวัสดุผสมหิน ตัวทําละลายสี ผลิตภัณฑรักษาเน ื้อไม สี

นเพรียงสําหรับเรือเดินสมุทร สามารถกระตุนให เกิด ปฏิกิริยาแพแกผูใชเครื่องหรือผูที่ยืนอย ูใกลเคียง และ/หรือ นํามาซึ่งโรคติดเชื้อระบบหายใจ มะเร็ง ความผิดปกติแต กําเนิด หรืออันตรายตอการเจริญพันธุอื่นๆ อันตรายจาก การหายใจเอาฝุนเขาไปขึ้นอยูกับการรับฝุน ใหใช อุปกรณดูดฝุนที่กําหนดใหใชไดกั บฝุนที่เก ิดขึ้น รวมทั้งใช อุปกรณปองกันรางกาย และจัดสถานที่ทํางานใหม ี การระบายอากาศที่ดี ปลอยใหวัสดุที่มีแอสเบสทอสเปนงาน ของผูเชี่ยวชาญ ฝุนไมและฝุนที่เปนโลหะเบา สวนผสมรอนๆ ของผงขัด และ เคมีวัสดุ สามารถลุกไหมดวยตนเองภายใตสภาพแวดลอมที่ ไมพึงประสงค หรืออาจทําใหเกิดระเบิดได หลีกเลี่ยงไมให ประกายไฟแลบไปยังทิศทางอุปกรณเก็บผง รวมทั

เครื่องมือไฟฟาและวัสดุที่ขัดรอนเกินไป ถายอุปกรณเก็บผง/ ถังผงใหทันทวงที ปฏิบัติตามคําแนะนําในการทํางาน ของบริษัทผูผลิตวัสดุ รวมทั้งกฎขอบังคับที่เกี่ยวกับวัสดุ ชิ้นงาน ที่บังคับใชในประเทศของทาน คําแนะนําในการปฏิบัติงาน เปลี่ยนการตั้งเกียร หรือทิศทางหมุน เมื่อมอเตอรหยุดนิ่งอยู กับที่แลวเทานั้น สําหรับการใชประจําที่ในแทนจับสวาน ใหนําเครื องมือ ไฟฟาที่ปดสวิทชออกจากแทนจับสวานทุกๆ 50 ชั่วโมง การทํางานที่อุณหภูมิวิ่งปกติ จากนั้นใหหมุนเครื่องไป 180° และปลอยใหเครื่องวิ่งนานประมาณ 1 นาที เพื่อใหมี การหลอลื่นทั่วกัน WBP10 (**): เช็ดจาระบีออกจากแกนขับ และดานใน กรวยหัวจับดอกสวาน กอนประกอบ นําเศษวัสดุออกหลังการเจาะแตละครั้ง เศษวัตถุมีความแหลมคมและรอน! ปฏิบัติตามคําแนะนําเกี่ยวกับสารหลอเย็นของผูผลิต142

การซอมบํารุงและการบริการลูกคา หากใชเครื่องทํางานหนักกับโลหะ ฝุนที่มี คุณสมบัติเปนตัวนําไฟฟาอาจสะสมอยูขางใน เครื่องมือไฟฟา ฉนวนปองกันทั้งหมดของเครื่องมือ ไฟฟาอาจเสียได ใชอากาศอัดที่แหงและปราศจากน้ํามันเปา ดานในของเครื่องมือไฟฟาผานชองระบายอากาศบ อยๆ และ เชื่อมตออุปกรณปองกันไฟดูด (RCD) ที่สายจาย (line side) อยาสงผลิตภัณฑที่สัมผัสกับแอสเบสทอสไปซอมแซม กําจัด ผลิตภัณฑที่ปนเปอนแอสเบสทอสตามขอบังคับเฉพาะ ประเทศวาดวยการกําจัดของเสียที่ประกอบดวยแอสเบสทอส เมื่อสติกเกอรและปายเตือนเกาและเสื่อมสภาพ ใหติดตัวใหม บนเครื่องมือไฟฟา หากสายไฟฟาของเครื่องเสียหายจะตองสงเครื่องใหผูผลิต หรือตัวแทนทําการเปลี่ยนให รายการอะไหลที่มีอยูในปจจุบันสําหรับเครื่องมือไฟฟานี้ กรุณาดูในอิ นเทอรเน็ตที่ www.fein.com ใชเฉพาะชิ้นสวนอะไหลของแทเทานั้น หากตองการ ทานสามารถเปลี่ยนชิ้นสวนดังตอไปนี้เองได: หัวจับดอกสวาน ดามจับเพิ่ม เครื่องมือ การรับประกันและความรับผิดชอบ การรับประกันสําหรับผลิตภัณฑใหมีผลบังคับตามกฎระเบียบ ทางกฎหมายในประเทศที่จําหนายผลิตภัณฑ นอกจากน ี้

FEIN ยังใหการรับประกันตามคําประกาศรับประกัน ของบริษัทผูผลิต FEIN อีกดวย อาจมีเพียงบางสวนของอุปกรณประกอบที่บรรยายหรือแสดง ในหนังสือคูมือการใชงานนี้ รวมอยูในการจัดส งเครื่องมือ

การรับรองการปฏิบัติตามมาตรฐาน การรับรอง CE นี้ใชไดเฉพาะกับประเทศในสหภาพยุโรป

EFTA (European Free Trade Association) และ สําหรับผลิตภัณฑที่มีไวสําหรับตลาด EU หรือ EFTA เทานั้น หลังจากวางจําหนายผลิตภัณฑในตลาด EU เครื่องหมาย UKCA จะไมมีผลบังคับใช

UKCA ใชไดเฉพาะกับตลาดบริเตนใหญ (อังกฤษ เวลส และสกอตแลนด) และสําหรับผลิตภัณฑที่มีไว สําหรับตลาดบริเตนใหญเทานั้น หลังจากวางจําหนาย ผลิตภัณฑในตลาดบริเตนใหญ เครื่องหมาย CE จะ ไมมีผลบังคับใช

FEIN ขอรับรองโดยรับผิดชอบแตเพียงผูเดียววา ผลิตภัณฑนี้สอดคลองกับขอกําหนดที่เกี่ยวเนื องกันที่ระบุ ไวในหนาสุดทายของหนังสือคูมือการใชงานนี เอกสารทางเทคนิคที่: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd การรักษาสภาพแวดลอมและการกําจัดขยะ ตองคัดแยกหีบหอ เครื่องมือไฟฟา และอุปกรณประกอบที่ เสื่อมสภาพ เพื่อสงเขาสูกระบวนการนํากลับมาใชใหมโดยไม ทําลายสภาพแวดลอม143
