MANUAL DE UTILIZADOR ABOP 132 Select Fein

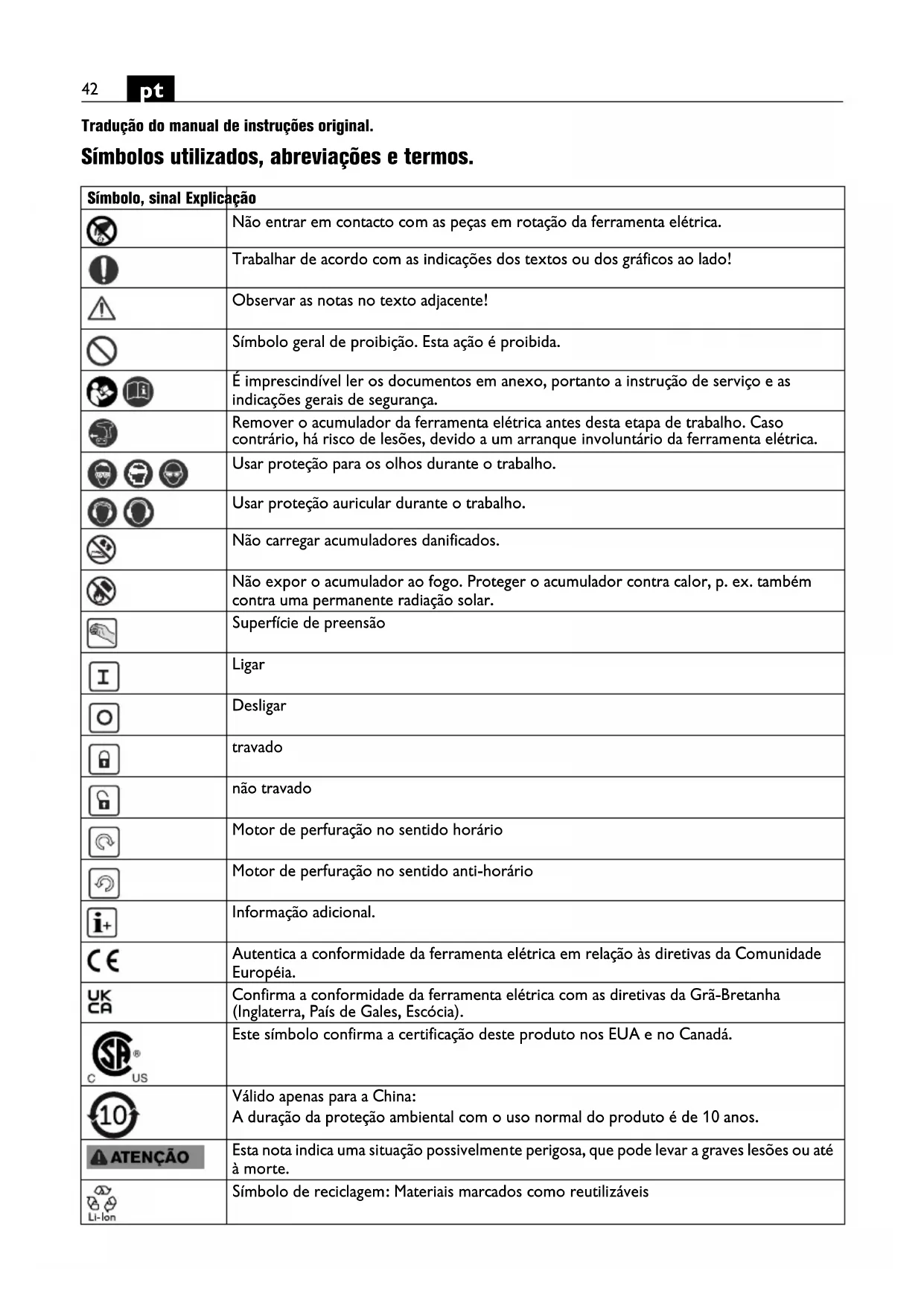

Tradução do manual de instruções original. Símbolos utilizados, abreviações e termos. Símbolo, sinal Explicação Não entrar em contacto com as peças em rotação da ferramenta elétrica. Trabalhar de acordo com as indicações dos textos ou dos gráficos ao lado! Observar as notas no texto adjacente! Símbolo geral de proibição. Esta ação é proibida. É imprescindível ler os documentos em anexo, portanto a instrução de serviço e as indicações gerais de segurança. Remover o acumulador da ferramenta elétrica antes desta etapa de trabalho. Caso contrário, há risco de lesões, devido a um arranque involuntário da ferramenta elétrica. Usar proteção para os olhos durante o trabalho. Usar proteção auricular durante o trabalho. Não carregar acumuladores danificados. Não expor o acumulador ao fogo. Proteger o acumulador contra calor, p. ex. também contra uma permanente radiação solar. Superfície de preensão Ligar Desligar travado não travado Motor de perfuração no sentido horário Motor de perfuração no sentido anti-horário Informação adicional. Autentica a conformidade da ferramenta elétrica em relação às diretivas da Comunidade Européia. Confirma a conformidade da ferramenta elétrica com as diretivas da Grã-Bretanha (Inglaterra, País de Gales, Escócia). Este símbolo confirma a certificação deste produto nos EUA e no Canadá. Válido apenas para a China: A duração da proteção ambiental com o uso normal do produto é de 10 anos. Esta nota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à morte. Símbolo de reciclagem: Materiais marcados como reutilizáveis43

Ferramentas elétricas velhas e outros produtos eletrotécnicos e elétricos velhos devem ser separados e reciclados de forma ecológica. Tipo de acumulador 1° marcha/2ª marcha Pequeno n° de rotações Grande n° de rotações (**) pode conter cifras ou letras (Ax – Zx) Marcação para finalidades internas Símbolo, sinal Explicação Sinal Unidade internacional Unidade nacional Explicação U V V Tensão elétrica contínua

, rpm, r/min rpm Número de rotações em vazio

, rpm, r/min rpm Velocidade de rotação em carga M... mm mm Medida, rosca métrica Ø mm mm Diâmetro para uma peça redonda mm mm Máx. diâmetro de perfuração em aço de até 400 N/mm

– aço de corte de alta potência (broca espiral) mm mm Máx. diâmetro de perfuração em alumínio de até 300 N/mm

– de aço de corte de alto desempenho (broca helicoidal) mm mm Máx. diâmetro de perfuração em madeira (broca helicoidal) mm mm Broca abridora de roscas mm mm d1 = faixa de fixação do mandril d2 = alojamento no eixo de perfuração (AWBP 10 (**): Alojamento ISO 239 no eixo de perfuração) d3 = diâmetro da gola de aperto kg kg Peso conforme EPTA-Procedure 01

°C °C temperatura ambiente admissível

dB dB Nível de pressão acústica

dB dB Nível da potência acústica

pCpeak dB dB Máximo nível de pressão acústica K... Aceleração m/s

Valor de emissão de oscilações conforme EN 62841 (soma dos vetores das três direções) h,D m/s

Médio valor de vibrações para furar em metal m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unidades básicas e deduzidas do sistema de unidades internacional SI.

Para a sua segurança. Devem ser lidas todas as indicações de advertência e todas as instru- ções. O desrespeito às advertências e instruções apre- sentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. Não utilizar esta ferramenta elétrica antes de ter lido atentamente e compreendido a Instrução de serviço e as “Indicações gerais de segurança” (número de documento 3 41 30 465 06 0) fornecidas com o aparelho. A documentação mencionada deve ser guardada para futura referência e deve ser entregue com a ferramenta elétrica caso esta for passada a diante ou vendida. Observar também as respectivas diretivas de proteção de trabalho. Finalidade da ferramenta: berbequim conduzido a mão, para a aplicação com fer- ramentas de trabalho e acessórios homologados pela FEIN, em áreas protegidas contra influências meteoro- lógicas, para furar em metal, madeira, plástico e cerâmi- ca e para abrir roscas. O berbequim não destina-se ao processamento de plás- ticos reforçados com fibra de carbono. Indicações de segurança para berbequins. Indicações de segurança para trabalhos. Usar o(s) punho(s) auxiliar(es). A perda de controlo pode resultar em ferimentos. A ferramenta elétrica só deve ser segurada pelas superfícies isoladas do punho quando se estiver execu- tando trabalhos em que a ferramenta de trabalho possa atingir cabos de alimentação ocultos. O contacto com um cabo elétrico energizado também pode colocar as peças metálicas do aparelho sob tensão e causar um choque elétrico. Indicações de segurança para o uso de brocas longas. Nunca se deve trabalhar com um número de rotações maior que a velocidade máxima permitida para a broca. Com números de rotações mais altos, a broca pode ser facilmente curvada, se puder girar livremente sem con- tacto com a peça de trabalho e resultar em ferimentos. Sempre começar a perfurar com baixo número de rota- ções e enquanto a broca estiver em contacto com a peça de trabalho. Com números de rotações mais altos, a broca pode ser facilmente curvada, se puder girar livremente sem contacto com a peça de trabalho e resultar em ferimentos. Não exercer pressão excessiva e apenas longitudinal- mente à broca. As brocas podem ser curvadas e que- brar, ou resultar na perda de controlo e em lesões. Indicações especiais de segurança. Tenha atenção com cabos elétricos, tubos de gás e de água escondidos. Controlar a área de trabalho com p. ex. um detetor de metal, antes de iniciar o trabalho. Fixar a peça a ser trabalhada. Uma peça a ser traba- lhada fixa através de um dispositivo de fixação está mais firme do que segurada com as mãos. Segurar a ferramenta elétrica com firmeza. Podem ocorrer por instantes altos momentos de reação. Não apontar a ferramenta elétrica na sua direção, nem na direção de outras pessoas ou animais. Há perigo de lesões devido a ferramentas de trabalho afiadas ou quentes. É proibido aparafusar ou rebitar placas e símbolos na ferramenta elétrica. Um isolamento danificado não oferece qualquer proteção contra choques elétricos. Utilizar placas adesivas. Não utilizar acessórios que não foram especialmente desenvolvidos ou homologados pelo fabricante da fer- ramenta elétrica. Um funcionamento seguro não é assegurado apenas por um acessório apropriado para a sua ferramenta elétrica. Utilizar um equipamento de proteção pessoal. De acordo com a aplicação, deverá utilizar uma proteção para todo o rosto, proteção para os olhos ou óculos pro- tetores. Se for necessário, deverá utilizar uma máscara contra pó, proteção auricular, luvas de proteção ou um avental especial, para proteger-se de pequenas partí- culas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a másca- ra de respiração devem ser capazes de filtrar o pó pro- duzido durante a respectiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade auditiva. Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de par- tes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. Durante estes trabalhos acima da cabeça deve se ter cuidado com a queda de objetos, tais como por ex. apa- ras. Para evitar lesões, mantenha as suas mãos, roupas etc., sempre afastadas das aparas a girar. As aparas podem provocar lesões. Não tente remover a ferramenta de trabalho enquanto ela ainda estiver a girar. Isto pode causar graves feri- mentos. Limpar em intervalos regulares as aberturas de ventila- ção da ferramenta elétrica com ferramentas não-metá- licas. O ventilador do motor aspira pó para dentro da caixa da máquina. Um acúmulo excessivo de pó de metal pode causar perigos elétricos. Não deve ser processado material que contenha mag- nésio. Existe perigo de incêndio. Não se deve processar PRFC (polímero de fibra de car- bono reforçado) nem material que contenha asbesto. Estes são considerados carcinogênicos.45

Utilização e tratamento do acumulador (bloco de acumulador). Para evitar perigos como queimaduras, incêndio, explo- são, lesões na pele e outras lesões durante o manuseio do acumulador, devem ser observados as seguintes indicações: Os acumuladores não devem ser desmontados, abertos nem decompostos. Os acumuladores não devem ser expostos a golpes mecânicos. Em caso de danos e de utilização incorreta do acumulador, podem escapar vapores e líquidos nocivos. É possível que os vapores irritem as vias respiratórias. Líquido do acumulador a escapar pode levar a irritações da pele ou queimaduras. Se o líquido que escapa do acumulador danificado entrar em contacto com objetos que se encontrem por perto, deverá controlar os devidos objetos e, se neces- sário, limpá-los ou substituí-los. Não expor o acumulador a calor nem a fogo. Não arma- zenar o acumulador sob direta incidência de raios sola- res. Só retirar o acumulador da embalagem original quando ele for utilizado. Antes de trabalhos na ferramenta elétrica, deverá reti- rar o acumulador da ferramenta elétrica. Há risco de lesões, se a ferramenta elétrica arrancar involuntaria- mente. Só retirar o acumulador com a ferramenta elétrica des- ligada. Mantenha os acumuladores fora do alcance de crian- ças. Manter o acumulador limpo e protegido contra humi- dade e água. Limpar as conexões sujas do acumulador e da ferramenta elétrica com um pano seco e limpo. Só utilizar acumuladores FEIN originais intactos, desti- nados para a sua ferramenta elétrica. Ao trabalhar ou ao carregar com acumuladores falsos, danificados, repa- rados ou restaurados, imitações e produtos de outras marcas há perigo de incêndio e/ou de explosão. Seguir as indicações de segurança que se encontram na instrução de serviço do carregador do acumulador. Vibração da mão e do braço O nível de oscilações indicado nestas instruções de ser- viço foi medido de acordo com um processo de medi- ção normalizado pela norma EN 62841 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação preliminar da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétri- ca for utilizada para outras aplicações, com outras ferra- mentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar nitidamente o impacto de vibrações durante o completo período de trabalho. Para uma avaliação exata do impacto de vibrações, tam- bém deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar real- mente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho. Como medidas de segurança adicionais para a proteção do operador contra o efeito das vibrações, deveria determinar por exemplo: Manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Manuseio de pós nocivos Durante processos de desbaste de material são produ- zidos pós que podem ser nocivos à saúde. O contacto ou a inalação de alguns pós, como p. ex. de asbesto ou materiais que contêm asbesto, de pinturas que contêm chumbo, de metal, de alguns tipos de madeira, de minerais, de partículas de silicato de subs- tâncias minerais, de solventes de tintas, de preservantes de madeira e de antifouling para veículos aquáticos, podem provocar reações alérgicas em pessoas e/ou doenças das vias respiratórias, cancro e danos de repro- dução. O risco devido à inalação de pós depende da exposição. Utilize uma aspiração apropriada para os pó produzido, assim como um equipamento de proteção pessoal e assegure uma boa ventilação do local de tra- balho. O processamento de materiais que contém asbesto só deve ser realizado por pessoal especializado. Em condições desfavoráveis é possível que pó de madeira e pó de metal leve, misturas quentes de pó de lixa e substâncias químicas possam se inflamar ou causar uma explosão. Evite voo de faíscas na direção do con- tentor de pó, assim como o sobreaquecimento da fer- ramenta elétrica e do material a ser lixado, esvaziar o contentor de pó a tempo e observe as indicações de trabalho do fabricante do material, assim como as dire- tivas para os materiais a serem trabalhados, vigentes no seu país. Instruções de serviço. Só comutar a velocidade ou o sentido de rotação com o motor parado. Colocar o comutador do sentido de rotação na posição central, para evitar uma colocação em funcionamento involuntária, por exemplo durante o transporte. Em caso de sobrecarga, a ferramenta elétrica funciona com curtos impulsos de pouca potência. Deixar a ferra- menta elétrica funcionar na marcha em vazio. Ao utilizar a ferramenta elétrica de forma estacionária com uma coluna de furar, a ferramenta elétrica desli- gada, ainda quente após o funcionamento, deverá ser retirada, a cada 50 horas de funcionamento, da coluna de furar e virada 180°, para que seja alcançada uma lubrificação universal. AWBP10 (**): Desengraxar o veio de acionamento e o cone interior do mandril de brocas antes da montagem.46

Manuseio com o acumulador. Armazenar, operar e carregar o acumulador somente com os carregadores FEIN, na faixa de temperatura operacional de 5 °C – 45 °C (41 °F – 113 °F). A tempe- ratura do acumulador deve estar na faixa de tempera- tura operacional do acumulador desde o início do processo de carregamento. O verdadeiro porcentual do estado de carga do acumu- lador só é indicado quando o motor da ferramenta elé- trica está parado. Se houver uma descarga total do acumulador, a eletró- nica pára automaticamente o motor. Manutenção e serviço pós-venda. No caso de aplicações extremas, é possível que durante o processamento de metais se deposite pó condutivo no interior da ferra- menta elétrica. Soprar frequentemente o interior da ferramenta elétrica, pelas aberturas de ventilação, com ar comprimido seco e livre de óleo. Produtos que entraram em contacto com asbesto não devem ser enviados para reparo. Produtos contamina- dos com asbesto devem ser descartados de acordo com as regulamentações locais para o descarte de resíduos que contém asbesto. Substitua o adesivo e as indicações de alerta na ferra- menta elétrica, se estas estiverem velhas e desgastadas. A atual lista de peças sobressalentes desta ferramenta elétrica se encontra na internet em www.fein.com. As seguintes peças podem ser substituídas pelo utente: Mandril de brocas, punho adicional, ferramentas de tra- balho, acumulador Garantia legal e garantia. A garantia legal para este produto é válida conforme as regras legais no país onde é colocado em funciona- mento. Além disso, a FEIN oferece uma garantia con- forme a declaração de garantia do fabricante FEIN. É possível que o volume de fornecimento da sua ferra- menta elétrica só contenha uma parte dos acessórios descritos ou ilustrados nesta instrução de serviço. Declaração de conformidade. A Declaração CE aplica-se apenas a países da União Europeia e da EFTA (Associação Europeia de Comércio Livre) e apenas para produtos destinados ao mercado da UE ou EFTA. Após o lançamento do produto no mercado da UE, a marca UKCA perde sua validade. A Declaração UKCA aplica-se apenas ao mercado do Reino Unido (Inglaterra, País de Gales e Escócia) e ape- nas aos produtos destinados ao mercado do Reino Unido. Assim que o produto for lançado no mercado do Reino Unido, a marca CE perderá a validade. A firma FEIN declara, em responsabilidade exclusiva, que este produto corresponde às respectivas especifica- ções indicadas na última página desta instrução de ser- viço. Documentação técnica em: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Proteção do meio ambiente, eliminação. Embalagens, ferramentas elétricas a serem deitadas fora e acessórios velhos devem ser encaminhados a uma reciclagem ecológica. Os acumuladores só devem ser eliminados correta- mente se estiverem completamente descarregados. No caso de acumuladores que não estiverem completa- mente descarregados, os contactos deverão ser isola- dos preventivamente com fitas adesivas de modo que não ocorram curto-circuitos. Indicação LED Significado Ação 1–4 LEDs verdes Estado de carga porcen- tual Funcionamento Luz contí- nua verme- lha O acumula- dor está quase vazio Carregar o acumula- dor Luz verme- lha intermi- tente O acumula- dor não está pronto para funcionar O acumulador deve estar na sua faixa de temperatura operacio- nal antes de ser carre- gado47
