GEBRUIKSAANWIJZING ABOP 132 Select Fein

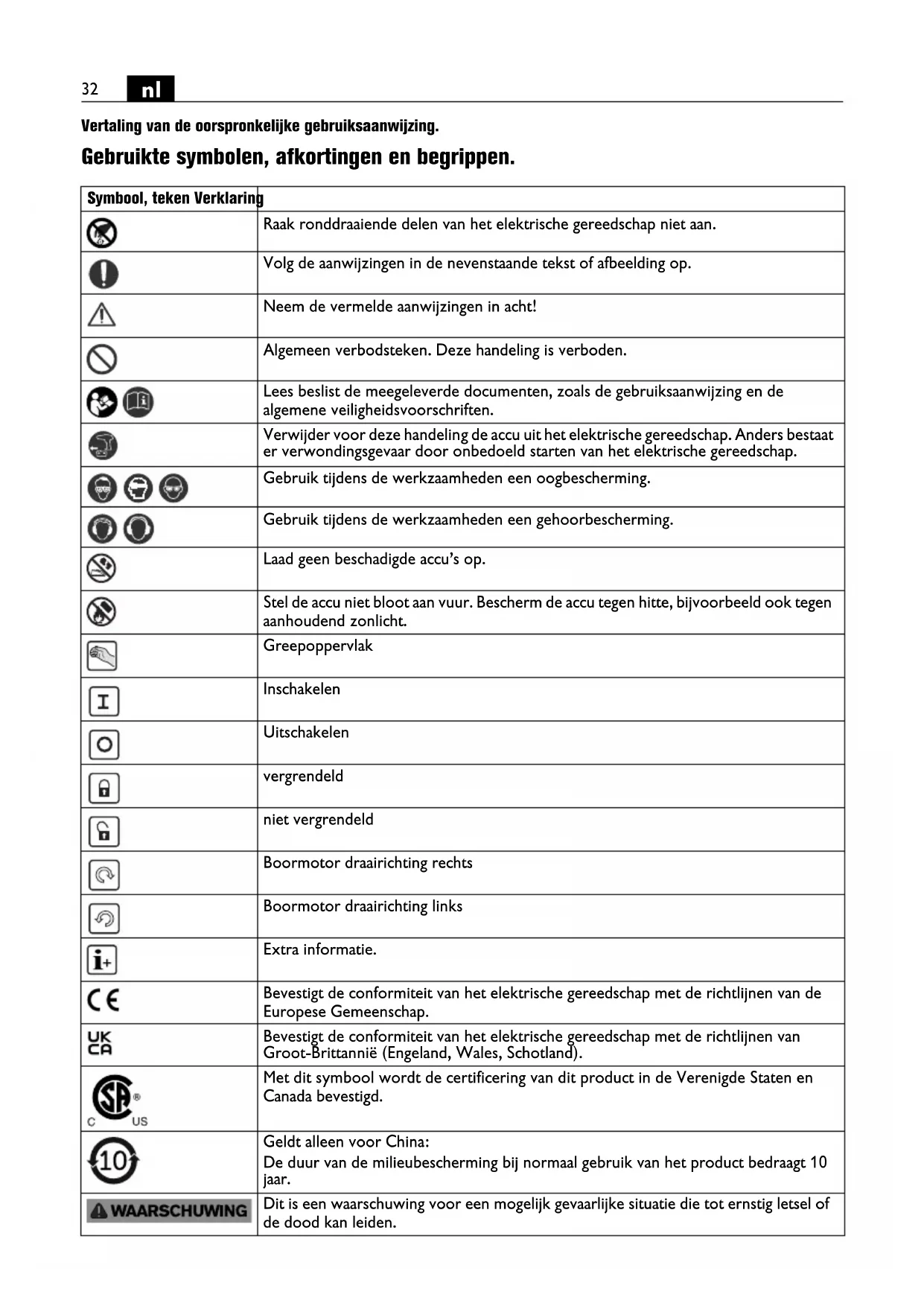

Vertaling van de oorspronkelijke gebruiksaanwijzing. Gebruikte symbolen, afkortingen en begrippen. Symbool, teken Verklaring Raak ronddraaiende delen van het elektrische gereedschap niet aan. Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. Neem de vermelde aanwijzingen in acht! Algemeen verbodsteken. Deze handeling is verboden. Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften. Verwijder voor deze handeling de accu uit het elektrische gereedschap. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap. Gebruik tijdens de werkzaamheden een oogbescherming. Gebruik tijdens de werkzaamheden een gehoorbescherming. Laad geen beschadigde accu’s op. Stel de accu niet bloot aan vuur. Bescherm de accu tegen hitte, bijvoorbeeld ook tegen aanhoudend zonlicht. Greepoppervlak Inschakelen Uitschakelen vergrendeld niet vergrendeld Boormotor draairichting rechts Boormotor draairichting links Extra informatie. Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap. Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland). Met dit symbool wordt de certificering van dit product in de Verenigde Staten en Canada bevestigd. Geldt alleen voor China: De duur van de milieubescherming bij normaal gebruik van het product bedraagt 10 jaar. Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden.33

Recyclingsymbool: duidt recyclebare materialen aan Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Accutype Stand 1/Stand 2 Laag toerental Hoog toerental (**) Kan cijfers of letters bevatten (Ax – Zx) Aanduiding voor interne doeleinden Symbool, teken Verklaring Teken Eenheid internationaal Eenheid nationaal Verklaring U V V Elektrische gelijkspanning

Belast toerental M... mm mm Maat, metrische schroefdraad Ø mm mm Diameter van een rond deel mm mm Max. boordiameter in staal tot 400 N/mm

sneldraaistaal (spiraalboor) mm mm Max. boordiameter in aluminium tot 300 N/mm

– hogecapaciteitsnijstaal (boorspiraal) mm mm Max. boordiameter in hout (boorspiraal) mm mm Schroefdraadboor mm mm d1 = spanbereik boorhouder d2 = opname aan de uitgaande as (AWBP 10 (**): opname ISO 239 aan de uitgaande as) d3 = spanhalsdiameter kg kg Gewicht volgens EPTA-Procedure 01

°C °C Toegestane omgevingstemperatuur

Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen) h,D m/s

Gemiddelde trillingswaarde voor boren in metaal m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI.

Voor uw veiligheid. Lees alle veiligheidswaar- schuwingen en alle voor- schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde „Algemene veiligheidsvoorschriften” (document- nummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elek- trische gereedschap doorgeeft of verkoopt. Neem ook de geldende nationale arbeidsveiligheidsre- gels in acht. Bestemming van het elektrische gereedschap: Handgevoerde boormachine voor gebruik met de door FEIN goedgekeurde inzetgereedschappen en toebeho- ren in een tegen weersinvloeden beschermde omge- ving voor het boren in metaal, hout, kunststof en keramiek en voor het boren van schroefdraad. De boormachine is niet bestemd voor de bewerking van koolstofvezelversterkte kunststoffen. Veiligheidsvoorschriften voor boormachines. Veiligheidsvoorschriften voor alle werkzaamhe- den. Gebruik de extra handgreep (handgrepen). Het verlies van de controle kan tot letsel leiden. Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waar- bij het inzetgereedschap verborgen stroomleidingen kan raken. Contact met een onder spanning staande lei- ding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. Veiligheidsvoorschriften bij gebruik van lange boren. Werk in geen geval met een hoger toerental dan het voor de boor maximaal toegelaten toerental. Bij hogere toerentallen kan de boor gemakkelijk verbuigen wan- neer deze zonder contact met het werkstuk vrij kan draaien. Hierdoor kan letsel ontstaan. Begin het boren altijd met een laag toerental en terwijl de boor contact met het werkstuk heeft. Bij hogere toe- rentallen kan de boor gemakkelijk verbuigen wanneer deze zonder contact met het werkstuk vrij kan draaien. Hierdoor kan letsel ontstaan. Oefen geen overmatige druk uit en alleen in de lengte- richting van de boor. Boren kunnen verbuigen en daar- door breken of tot verlies van de controle en tot letsel leiden. Bijzondere veiligheidsvoorschriften. Let op verborgen liggende elektrische leidingen en bui- zen voor gas en water. Controleer de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector. Zet het werkstuk vast. Een in een spanvoorziening vast- gezet werkstuk wordt steviger vastgehouden dan in uw hand. Houd het elektrische gereedschap goed vast. Er kunnen gedurende korte tijd grote reactiemomenten optreden. Richt het elektrische gereedschap nooit op uzelf, andere personen of dieren. Er bestaat verwondingsge- vaar door scherpe of hete inzetgereedschappen. Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een bescha- digde isolatie biedt geen bescherming tegen een elektri- sche schok. Gebruik stickers. Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwik- keld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elek- trische gereedschap past. Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbe- scherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoor- bescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegen- houdt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassin- gen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd. Draag geschikte kleding. Draag geen loshangende kle- ding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kle- ding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. Let er bij werkzaamheden boven het hoofd op dat voor- werpen zoals spanen naar beneden kunnen vallen. Houd altijd uw handen, kleding enz. uit de buurt van draaiende spanen om letsel te voorkomen. De spanen kunnen letsel veroorzaken. Probeer niet het inzetgereedschap te verwijderen als dit nog draait. Dit kan ernstig letsel veroorzaken. Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een niet-metalen gereed- schap. De motorventilator zuigt stof in het machine- huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken. Bewerk geen magnesiumhoudend materiaal. Er bestaat brandgevaar. Bewerk geen met koolstofvezel versterkte polymeren (CFRP) en geen asbesthoudend materiaal. Deze gelden als kankerverwekkend.35

Gebruik en behandeling van de accu (accublok). Ter voorkoming van gevaren, zoals brandwonden, brand, explosie, huidletsel en ander letsel bij de omgang met de accu, dient u de volgende aanwijzingen in acht te nemen: Accu’s mogen niet gedemonteerd, geopend of gefrag- menteerd worden. Stel de accu’s niet bloot aan mecha- nische schokken. Bij beschadiging en onjuist gebruik van de accu kunnen er schadelijke dampen en vloeistof- fen vrijkomen. De dampen kunnen de luchtwegen irri- teren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden. Als de uit de accu gelekte vloeistof naburige voorwer- pen heeft bevochtigd, dient u de desbetreffende delen te controleren, te reinigen en indien nodig te vervangen. Stel de accu niet bloot aan hitte of vuur. Bewaar de accu niet in fel zonlicht. Verwijder de accu pas uit de originele verpakking als deze moet worden gebruikt. Neem de accu vóór werkzaamheden aan het elektrische gereedschap uit het gereedschap. Als het elektrische gereedschap onbedoeld begint te lopen, bestaat er ver- wondingsgevaar. Verwijder de accu alleen als het elektrische gereed- schap uitgeschakeld is. Houd kinderen uit de buurt van accu’s. Houd de accu schoon en bescherm deze tegen vocht en water. Reinig de vuil geworden aansluitingen van de accu en van het elektrische gereedschap met een droge, schone doek. Gebruik alleen intacte, originele FEIN-accu’s, die voor uw elektrische gereedschap bestemd zijn. Bij het wer- ken met en het opladen van verkeerde, beschadigde, gerepareerde of opgeknapte accu’s, nabootsingen en accu’s van andere merken bestaat brandgevaar en/of explosiegevaar. Volg de veiligheidsvoorschriften in de gebruiksaanwij- zing van de acculader op. Hand- en armtrillingen Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Deze is ook geschikt voor een voorlopige inschatting van de tril- lingsbelasting. Het aangegeven trillingsniveau representeert de hoofd- zakelijke toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereed- schappen of onvoldoende onderhoud, kan het trillings- niveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelas- ting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen. Leg extra veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetge- reedschappen, warm houden van de handen, organisa- tie van het arbeidsproces. Omgang met gevaarlijke stoffen Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zijn. Aanraken of inademen van sommige soorten stof, bij- voorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materia- len, verfoplosmiddelen, houtbeschermingsmiddelen en aangroeiwering voor watervoertuigen kan bij personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de bloot- stelling. Gebruik een op de vrijkomende stofsoort afge- stemde afzuiging en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een vakman. Houtstof en lichtmetaalstof, hete mengsels van schuur- stof en chemische stoffen kunnen onder ongunstige omstandigheden zelf tot ontsteking komen of een explosie veroorzaken. Voorkom wegvliegende vonken in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmateriaal. Maak het stofreservoir op tijd leeg. Neem de bewer- kingsvoorschriften van de fabrikant van het materiaal en de in uw land geldige voorschriften voor de te bewer- ken materialen in acht. Bedieningsvoorschriften. Verstel de transmissiestand of de draairichting alleen als de motor stilstaat. Breng de draarichtingomschakelaar in de middelste stand ter voorkoming van onbedoelde inbedrijfstelling, bijv. tijdens het vervoer. Bij oververhitting loopt het elektrische gereedschap met korte, vermogensarme impulsen. Laat het elektri- sche gereedschap afkoelen door het onbelast te laten lopen. Bij stationair gebruik in een boorstandaard neemt u het elektrische gereedschap in uitgeschakelde en bedrijfs- warme toestand elke 50 bedrijfsuren van de boorstan- daard en draait u het 180°, zodat een gelijkmatige smering wordt bereikt. AWBP10 (**): Ontvet de uitgaande as en de binnenco- nus van de boorhouder vóór de montage.36

Omgang met de accu. Laad de accu alleen met FEIN oplaadapparaten op. De accu mag alleen worden bewaard, gebruikt en opgela- den in het bedrijfstemperatuurbereik van 5 °C – 45 °C (41 °F – 113 °F). De accutemperatuur moet bij het begin van het opladen binnen het bedrijfstemperatuur- bereik liggen. Het werkelijke oplaadpercentage van de accu wordt alleen weergegeven als de motor van het elektrische gereedschap stilstaat. Voordat de accu helemaal leeg is, stopt de elektronica automatisch de motor. Onderhoud en klantenservice. Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht- komen. Blaas het inwendige van het elektrische gereed- schap via de ventilatieopeningen met droge en olievrije perslucht uit. Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval. Vervang stickers en waarschuwingen op het elektrische gereedschap bij veroudering en slijtage. De actuele onderdelenlijst van dit elektrische gereed- schap vindt u op www.fein.com. De volgende delen kunt u indien nodig zelf vervangen: Boorhouder, extra handgreep, inzetgereedschappen, accu Wettelijke garantie en fabrieksgarantie. De wettelijke garantie op het product geldt overeen- komstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garan- tie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegele- verd. Conformiteitsverklaring. De CE-verklaring geldt alleen voor landen van de Euro- pese Unie en de EFTA (European Free Trade Associa- tion) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU- markt is gebracht, verliest het UKCA-teken zijn geldig- heid. De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor produc- ten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid. De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalin- gen die op de laatste pagina van deze gebruiksaanwij- zing vermeld staan. Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Milieubescherming en afvoer van afval. Voer verpakkingen, versleten elektrische gereedschap- pen en toebehoren op een voor het milieu verant- woorde wijze af. Accu’s alleen in lege toestand naar een daarvoor aange- wezen verwerkingsplaats brengen. Accu’s die niet helemaal leeg zijn, moeten ter voorko- ming van kortsluiting van de insteekverbindingen met plakband worden geïsoleerd. Led-indicatie Betekenis Actie 1 – 4 groene leds Oplaadtoe- stand in pro- centen Gebruik Rood perma- nent licht Accu is bijna leeg Accu opladen Rood knip- perlicht Accu is niet gereed voor gebruik Accu in bedrijf- stemperatuurbe- reik brengen en vervolgens opladen37
