GEBRUIKSAANWIJZING ASCM 12 QC Fein

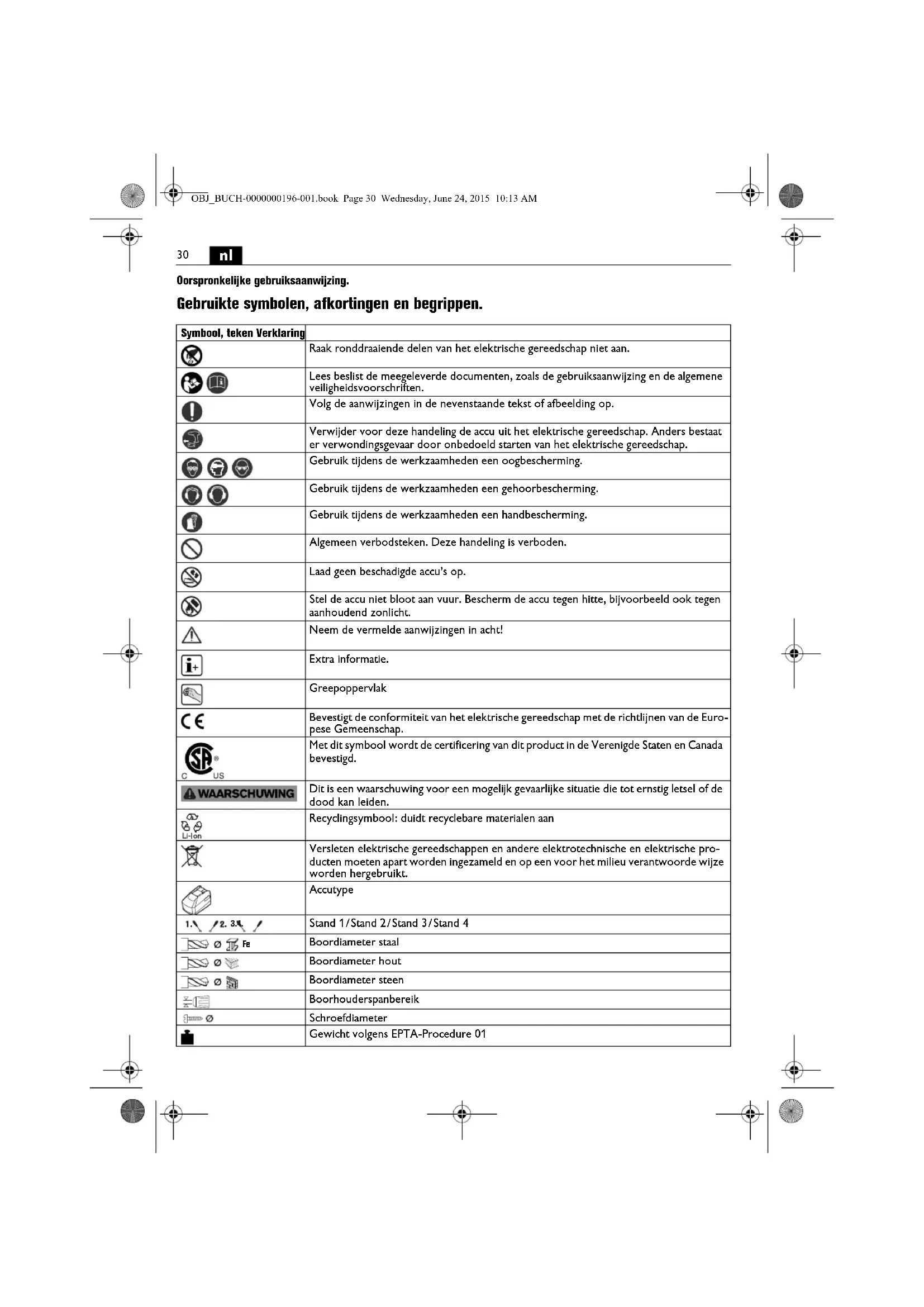

Oorspronkelijke gebruiksaanwijzing. Gebruikte symbolen, afkortingen en begrippen. Symbool, teken Verklaring Raak ronddraaiende delen van het elektrische gereedschap niet aan. Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften. Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. Verwijder voor deze handeling de accu uit het elektrische gereedschap. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap. Gebruik tijdens de werkzaamheden een oogbescherming. Gebruik tijdens de werkzaamheden een gehoorbescherming. Gebruik tijdens de werkzaamheden een handbescherming. Algemeen verbodsteken. Deze handeling is verboden. Laad geen beschadigde accu’s op. Stel de accu niet bloot aan vuur. Bescherm de accu tegen hitte, bijvoorbeeld ook tegen aanhoudend zonlicht. Neem de vermelde aanwijzingen in acht! Extra informatie. Greepoppervlak Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Euro- pese Gemeenschap. Met dit symbool wordt de certificering van dit product in de Verenigde Staten en Canada bevestigd. Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden. Recyclingsymbool: duidt recyclebare materialen aan Versleten elektrische gereedschappen en andere elektrotechnische en elektrische pro- ducten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Accutype Stand 1/Stand 2/Stand 3/Stand 4 Boordiameter staal Boordiameter hout Boordiameter steen Boorhouderspanbereik Schroefdiameter Gewicht volgens EPTA-Procedure 01

Voor uw veiligheid. Lees alle veiligheidswaarschu- wingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toe- komstig gebruik. Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde „Algemene veiligheidsvoorschriften” (document- nummer 3 41 30 054 06 1) grondig heeft gelezen en vol- ledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elektrische gereedschap doorgeeft of verkoopt. Neem ook de geldende nationale arbeidsveiligheidsregels in acht. Bestemming van het elektrische gereedschap: handgevoerde boorschroevendraaier voor het in- en uit- draaien van schroeven, het vast- en losdraaien van moe- ren, het boren en schroeven in metaal, hout, kunststof en keramiek en het snijden van schroefdraad met de door FEIN goedgekeurde inzetgereedschappen en het door FEIN goedgekeurde toebehoren zonder toevoer van water in een tegen weersinvloeden beschermde omge- ving. Bijzondere veiligheidsvoorschriften. Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetge- reedschap verborgen stroomleidingen kan raken. Con- tact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zet- ten en tot een elektrische schok leiden. Let op verborgen liggende elektrische leidingen en buizen voor gas en water. Controleer de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector. Laag toerental Hoog toerental Draaimoment verkleinen Draaimoment vergroten (**) kan cijfers of letters bevatten Teken Eenheid internationaal Eenheid nationaal Verklaring U V V Elektrische gelijkspanning f Hz Hz Frequentie

Onbelast toerental (bij volledig opgeladen accu)

/min Aantal slagen M... Nm Nm Draaimoment (harde/zachte schroefverbinding) Ø mm mm Diameter van een rond deel

Trillingsemissiewaarde volgens EN 60745 (vectorsom van drie richtingen) h,D m/s

Gemiddelde trillingswaarde voor boren in metaal

Basiseenheden en afgeleide eenheden uit het inter- nationale eenhedenstelsel SI. Symbool, teken Verklaring OBJ_BUCH-0000000196-001.book Page 31 Wednesday, June 24, 2015 10:13 AM32

Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbe- scherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbe- scherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toe- passing ontstaande stof filteren. Als u lang wordt blootge- steld aan luid lawaai, kan uw gehoor worden beschadigd. Zet het werkstuk vast. Een in een spanvoorziening vast- gezet werkstuk wordt steviger vastgehouden dan in uw hand. Houd het elektrische gereedschap goed vast. Er kunnen gedurende korte tijd grote reactiemomenten optreden. Bewerk geen asbesthoudend materiaal. Asbest geldt als kankerverwekkend. Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een bescha- digde isolatie biedt geen bescherming tegen een elektri- sche schok. Gebruik stickers. Gebruik geen toebehoren dat niet speciaal door de fabri- kant van het elektrische gereedschap is ontwikkeld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elektrische gereed- schap past. Reinig de ventilatieopeningen van het elektrische gereed- schap regelmatig met een niet-metalen gereedschap. De motorventilator zuigt stof in het machinehuis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken. Kijk nooit van een korte afstand in het licht van de lamp van het elektrische gereedschap. Richt het licht van de lamp nooit op de ogen van andere personen die zich in de buurt bevinden. De straling van de lamp kan schadelijk zijn voor het oog. Richt het elektrische gereedschap nooit op uzelf, andere personen of dieren. Er bestaat verwondingsgevaar door scherpe of hete inzetgereedschappen. Gebruik en behandeling van de accu (accublok). Ter voorkoming van gevaren, zoals brandwonden, brand, explosie, huidletsel en ander letsel bij de omgang met de accu, dient u de volgende aanwijzingen in acht te nemen: Accu’s mogen niet gedemonteerd, geopend of gefrag- menteerd worden. Stel de accu’s niet bloot aan mechani- sche schokken. Bij beschadiging en onjuist gebruik van de accu kunnen er schadelijke dampen en vloeistoffen vrij- komen. De dampen kunnen de luchtwegen irriteren. Gelekte accuvloeistof kan tot huidirritaties en brandwon- den leiden. Als de uit de accu gelekte vloeistof naburige voorwerpen heeft bevochtigd, dient u de desbetreffende delen te con- troleren, te reinigen en indien nodig te vervangen. Stel de accu niet bloot aan hitte of vuur. Bewaar de accu niet in fel zonlicht. Verwijder de accu pas uit de originele verpakking als deze moet worden gebruikt. Neem de accu vóór werkzaamheden aan het elektrische gereedschap uit het gereedschap. Als het elektrische gereedschap onbedoeld begint te lopen, bestaat er ver- wondingsgevaar. Verwijder de accu alleen als het elektrische gereedschap uitgeschakeld is. Houd kinderen uit de buurt van accu’s. Houd de accu schoon en bescherm deze tegen vocht en water. Reinig de vuil geworden aansluitingen van de accu en van het elektrische gereedschap met een droge, schone doek. Gebruik alleen intacte, originele FEIN-accu’s, die voor uw elektrische gereedschap bestemd zijn. Bij het werken met en het opladen van verkeerde, beschadigde, gerepa- reerde of opgeknapte accu’s, nabootsingen en accu’s van andere merken bestaat brandgevaar en/of explosiege- vaar. Volg de veiligheidsvoorschriften in de gebruiksaanwijzing van de acculader op. Hand- en armtrillingen Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meet- methode en kan worden gebruikt om elektrische gereed- schappen met elkaar te vergelijken. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representeert de hoofdza- kelijke toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschap- pen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereed- schap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidspe- riode duidelijk verminderen. Leg extra veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onder- houd van elektrische gereedschappen en inzetgereed- schappen, warm houden van de handen, organisatie van het arbeidsproces. Omgang met gevaarlijke stoffen Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zijn. Aanraken of inademen van sommige soorten stof, bij- voorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materialen, verfoplosmiddelen, houtbeschermingsmiddelen en aan- groeiwering voor watervoertuigen kan bij personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de bloot- stelling. Gebruik een op de vrijkomende stofsoort afge- stemde afzuiging en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een vakman. OBJ_BUCH-0000000196-001.book Page 32 Wednesday, June 24, 2015 10:13 AM33

Houtstof en lichtmetaalstof, hete mengsels van schuur- stof en chemische stoffen kunnen onder ongunstige omstandigheden zelf tot ontsteking komen of een explo- sie veroorzaken. Voorkom wegvliegende vonken in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmateriaal. Maak het stofreservoir op tijd leeg. Neem de bewerkingsvoor- schriften van de fabrikant van het materiaal en de in uw land geldige voorschriften voor de te bewerken materia- len in acht. Bedieningsvoorschriften. Bedien de draairichtingomschakelaar en de toerental- schakelaar alleen als de motor stilstaat. Verschuif de toerentalschakelaar tot deze niet meer ver- der kan. Anders kan het elektrische gereedschap bescha- digd worden. Een thermische overbelasting van het elektrische gereed- schap wordt aangegeven door het knipperen van de led in de greep. Bij overbelasting wordt het elektrische gereedschap uit- geschakeld. Breng de draarichtingomschakelaar in de middelste stand ter voorkoming van onbedoelde inbedrijfstelling, bijv. tij- dens het vervoer. Draaimoment instellen De fabrieksinstelling komt overeen met het bereik voor kleine tot middelgrote schroeven. Omgang met de accu. De accu mag alleen worden gebruikt en opgeladen in het bedrijfstemperatuurbereik van 0 °C – 45 °C (32 °F – 113 °F). De accutemperatuur moet bij het begin van het opladen binnen het bedrijfstemperatuurbereik liggen. Het werkelijke oplaadpercentage van de accu wordt alleen weergegeven als de motor van het elektrische gereedschap stilstaat. Voordat de accu helemaal leeg is, stopt de elektronica automatisch de motor. Onderhoud en klantenservice. Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terechtkomen. Blaas het inwendige van het elektrische gereedschap via de ventilatieopeningen met droge en olievrije perslucht uit. De actuele onderdelenlijst van dit elektrische gereed- schap vindt u op www.fein.com. De volgende delen kunt u indien nodig zelf vervangen: inzetgereedschappen, accu, riemhouder, bitdepot, boor- houder (ASCM12 (**)) Wettelijke garantie en fabrieksgarantie. De wettelijke garantie op het product geldt overeenkom- stig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeen- komstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegeleverd. Conformiteitsverklaring. De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwijzing ver- meld staan. Technische documentatie bij: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Milieubescherming en afvoer van afval. Voer verpakkingen, versleten elektrische gereedschap- pen en toebehoren op een voor het milieu verant- woorde wijze af. Accu’s alleen in lege toestand naar een daarvoor aange- wezen verwerkingsplaats brengen. Accu’s die niet helemaal leeg zijn, moeten ter voorko- ming van kortsluiting van de insteekverbindingen met plakband worden geïsoleerd. LED-indicatie Betekenis Actie 1 – 4 groene LED’s Oplaadtoe- stand in pro- centen Gebruik Rood perma- nent licht Accu is bijna leeg Accu opladen Rood knip- perlicht Accu is niet gereed voor gebruik Accu in bedrijfstempe- ratuurbereik brengen en vervolgens opladen OBJ_BUCH-0000000196-001.book Page 33 Wednesday, June 24, 2015 10:13 AM34
