GEBRUIKSAANWIJZING BOZ 324 M Fein

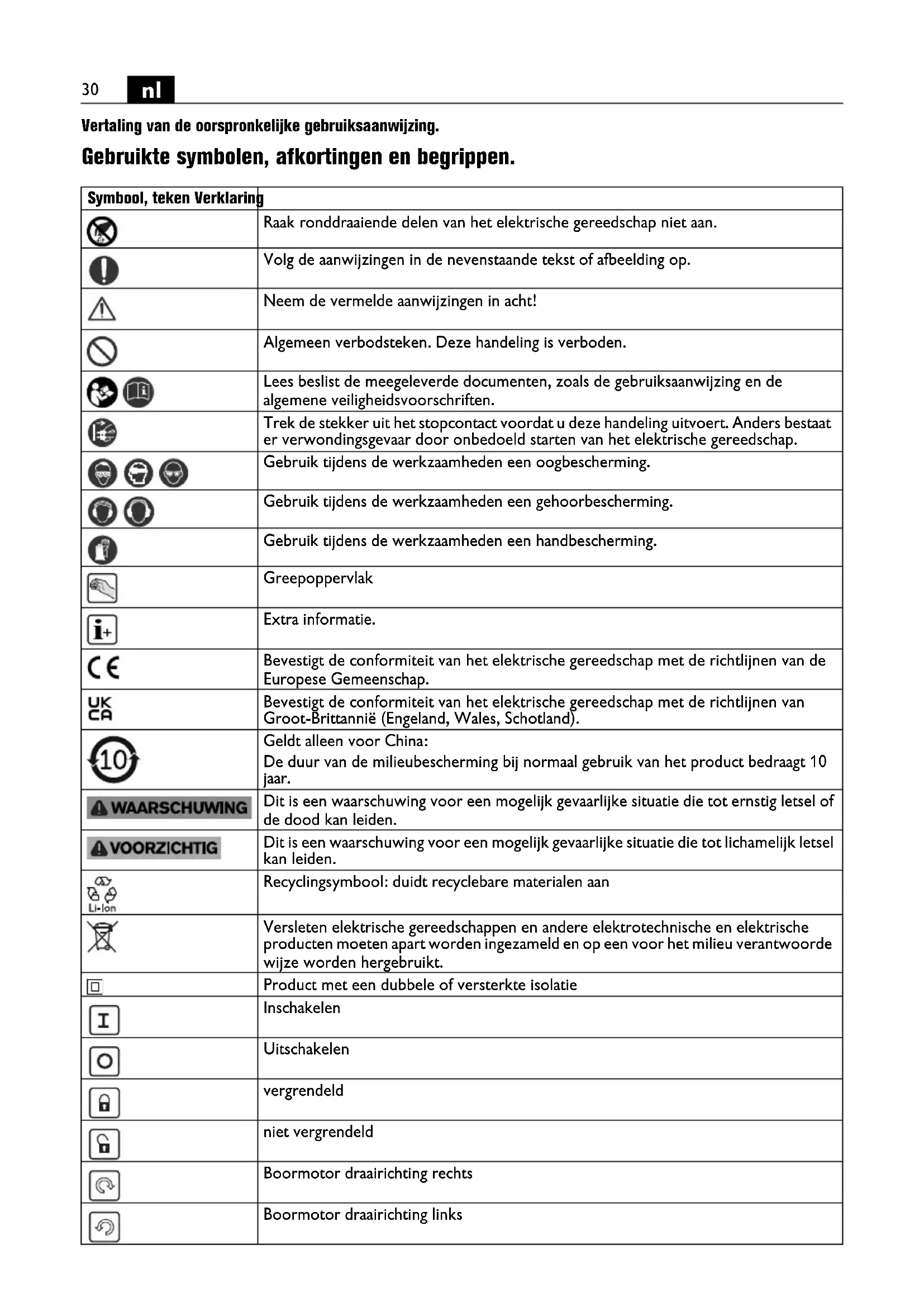

Vertaling van de oorspronkelijke gebruiksaanwijzing. Gebruikte symbolen, afkortingen en begrippen. Symbool, teken Verklaring Raak ronddraaiende delen van het elektrische gereedschap niet aan. Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. Neem de vermelde aanwijzingen in acht! Algemeen verbodsteken. Deze handeling is verboden. Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften. Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap. Gebruik tijdens de werkzaamheden een oogbescherming. Gebruik tijdens de werkzaamheden een gehoorbescherming. Gebruik tijdens de werkzaamheden een handbescherming. Greepoppervlak Extra informatie. Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap. Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland). Geldt alleen voor China: De duur van de milieubescherming bij normaal gebruik van het product bedraagt 10 jaar. Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden. Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot lichamelijk letsel kan leiden. Recyclingsymbool: duidt recyclebare materialen aan Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Product met een dubbele of versterkte isolatie Inschakelen Uitschakelen vergrendeld niet vergrendeld Boormotor draairichting rechts Boormotor draairichting links31

Voor uw veiligheid. Lees alle veiligheidswaar- schuwingen en alle voor- schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde „Algemene veiligheidsvoorschriften” (document- nummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elek- trische gereedschap doorgeeft of verkoopt. Neem ook de geldende nationale arbeidsveiligheidsre- gels in acht. Stand1/Stand2/Stand3/Stand4 Laag toerental Hoog toerental (**) Kan cijfers of letters bevatten (Ax – Zx) Aanduiding voor interne doeleinden Teken Eenheid internationaal Eenheid nationaal Verklaring

W W Opgenomen vermogen

W W Afgegeven vermogen U V V Meetspanning f Hz Hz Frequentie

Onbelast toerental M... mm mm Maat, metrische schroefdraad Ø mm mm Diameter van een rond deel mm mm Max. boordiameter in staal tot 400 N/mm

– sneldraaistaal (spiraalboor) mm mm Max. boordiameter in aluminium tot 300 N/mm

– hogecapaciteitsnijstaal (boorspiraal) mm mm Schroefdraadboor mm mm Diameter voor wrijven mm mm d1 = ISO 296 montage op de uitgaande as d2 = spanhalsdiameter MK / MT / CM Maat morseconus (ISO 296) MT Maat morseconus (ISO 296) kg kg Gewicht volgens EPTA-Procedure 01

°C °C Toegestane omgevingstemperatuur

Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen) h,D m/s

Gemiddelde trillingswaarde voor boren in metaal m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI. Symbool, teken Verklaring

Bestemming van het elektrische gereedschap: Handgevoerde boormachine voor gebruik met de door FEIN goedgekeurde inzetgereedschappen en toebeho- ren in een tegen weersinvloeden beschermde omge- ving voor het boren in metaal, hout, kunststof en keramiek en voor het boren van schroefdraad. Hiervoor moeten de technische gegevens van het des- betreffende elektrische gereedschap in acht worden genomen. De boormachine is niet bestemd voor de bewerking van koolstofvezelversterkte kunststoffen. Geen gebruik als: roermachine, bietensnijderaandrij- ving, slijpsteenaandrijven, draadborstelaandrijving enz. Het elektrische gereedschap is bestemd voor de bedie- ning door gekwalificeerd personeel voor niet-continu dagelijks gebruik. Dit elektrische gereedschap is ook bedoeld voor gebruik aan wisselstroomgeneratoren met voldoende capaciteit die voldoen aan de norm ISO 8528, uitvoe- ringsklasse G2. Aan deze norm wordt in het bijzonder niet voldaan als de zogenaamde vervormingsfactor 10 % overschrijdt. In geval van twijfel dient u informatie over de door u gebruikte generator in te winnen. Neem daarbij de gebruiksaanwijzing en de nationale voorschriften voor de installatie en het gebruik van de wisselstroomgenerator in acht. Veiligheidsvoorschriften voor boormachines. Veiligheidsvoorschriften voor alle werkzaamhe- den. Gebruik de extra handgreep (handgrepen). Het verlies van de controle kan tot letsel leiden. Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waar- bij het inzetgereedschap verborgen stroomleidingen of de eigen aansluitkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. Veiligheidsvoorschriften bij gebruik van lange boren. Werk in geen geval met een hoger toerental dan het voor de boor maximaal toegelaten toerental. Bij hogere toerentallen kan de boor gemakkelijk verbuigen wan- neer deze zonder contact met het werkstuk vrij kan draaien. Hierdoor kan letsel ontstaan. Begin het boren altijd met een laag toerental en terwijl de boor contact met het werkstuk heeft. Bij hogere toe- rentallen kan de boor gemakkelijk verbuigen wanneer deze zonder contact met het werkstuk vrij kan draaien. Hierdoor kan letsel ontstaan. Oefen geen overmatige druk uit en alleen in de lengte- richting van de boor. Boren kunnen verbuigen en daar- door breken of tot verlies van de controle en tot letsel leiden. Bijzondere veiligheidsvoorschriften. Let op verborgen liggende elektrische leidingen en bui- zen voor gas en water. Controleer de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector. Zet het werkstuk vast. Een in een spanvoorziening vast- gezet werkstuk wordt steviger vastgehouden dan in uw hand. Houd het elektrische gereedschap goed vast. Er kunnen gedurende korte tijd grote reactiemomenten optreden. Richt het elektrische gereedschap nooit op uzelf, andere personen of dieren. Er bestaat verwondingsge- vaar door scherpe of hete inzetgereedschappen. Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een bescha- digde isolatie biedt geen bescherming tegen een elektri- sche schok. Gebruik stickers. Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwik- keld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elek- trische gereedschap past. Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbe- scherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoor- bescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegen- houdt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassin- gen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd. Draag geschikte kleding. Draag geen loshangende kle- ding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kle- ding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. Let er bij werkzaamheden boven het hoofd op dat voor- werpen zoals spanen naar beneden kunnen vallen. Houd altijd uw handen, kleding enz. uit de buurt van draaiende spanen om letsel te voorkomen. De spanen kunnen letsel veroorzaken. Gebruik altijd de spaanbe- veiliging. Probeer niet het inzetgereedschap te verwijderen als dit nog draait. Dit kan ernstig letsel veroorzaken. Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een niet-metalen gereed- schap. De motorventilator zuigt stof in het machine- huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken. Bewerk geen magnesiumhoudend materiaal. Er bestaat brandgevaar. Bewerk geen met koolstofvezel versterkte polymeren (CFRP) en geen asbesthoudend materiaal. Deze gelden als kankerverwekkend. Controleer voor de ingebruikneming de netaansluitka- bel en de netstekker op beschadigingen. Advies: Gebruik het elektrische gereedschap altijd via een aardlekschakelaar met een uitschakelstroom van 30 mA of minder.33

Hand- en armtrillingen Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Deze is ook geschikt voor een voorlopige inschatting van de tril- lingsbelasting. Het aangegeven trillingsniveau representeert de hoofd- zakelijke toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereed- schappen of onvoldoende onderhoud, kan het trillings- niveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelas- ting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen. Leg extra veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetge- reedschappen, warm houden van de handen, organisa- tie van het arbeidsproces. Omgang met gevaarlijke stoffen Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zijn. Aanraken of inademen van sommige soorten stof, bij- voorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materia- len, verfoplosmiddelen, houtbeschermingsmiddelen en aangroeiwering voor watervoertuigen kan bij personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de bloot- stelling. Gebruik een op de vrijkomende stofsoort afge- stemde afzuiging en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een vakman. Houtstof en lichtmetaalstof, hete mengsels van schuur- stof en chemische stoffen kunnen onder ongunstige omstandigheden zelf tot ontsteking komen of een explosie veroorzaken. Voorkom wegvliegende vonken in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmateriaal. Maak het stofreservoir op tijd leeg. Neem de bewer- kingsvoorschriften van de fabrikant van het materiaal en de in uw land geldige voorschriften voor de te bewer- ken materialen in acht. Bedieningsvoorschriften. Ontvet de uitgaande as en de binnenconus van de boor- houder vóór de montage. Bij voortdurend blokkeren van het inzetgereedschap of overbelasting stopt de motor automatisch. Schakel de motor opnieuw in. Verstel de transmissiestand of de draairichting alleen als de motor stilstaat. Bij stationair gebruik in een boorstandaard neemt u het elektrische gereedschap in uitgeschakelde en bedrijfs- warme toestand elke 50 bedrijfsuren van de boorstan- daard en draait u het 180°, zodat een gelijkmatige smering wordt bereikt. Spanen zijn scherp en heet. Verwijder na elke boorbewerking de spanen. Neem de aanwijzingen van de fabrikant van het koel- middel in acht. Onderhoud en klantenservice. Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht- komen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Blaas regel- matig de binnenzijde van het elektrische gereedschap via de ventilatieopeningen met droge en olievrije per- slucht schoon en sluit het gereedschap via een aardlek- schakelaar aan. Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval. Vervang stickers en waarschuwingen op het elektrische gereedschap bij veroudering en slijtage. Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden vervangen door de fabrikant of zijn vertegenwoordiger. De actuele onderdelenlijst van dit elektrische gereed- schap vindt u op www.fein.com. Gebruik alleen originele vervangingsonderdelen. De volgende delen kunt u indien nodig zelf vervangen: Boorhouder, extra handgreep, inzetgereedschappen Wettelijke garantie en fabrieksgarantie. De CE-verklaring geldt alleen voor landen van de Euro- pese Unie en de EFTA (European Free Trade Associa- tion) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU- markt is gebracht, verliest het UKCA-teken zijn geldig- heid. De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor produc- ten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid. De wettelijke garantie op het product geldt overeen- komstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garan- tie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegele- verd.34

Conformiteitsverklaring. De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalin- gen die op de laatste pagina van deze gebruiksaanwij- zing vermeld staan. Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Milieubescherming en afvoer van afval. Voer verpakkingen, versleten elektrische gereedschap- pen en toebehoren op een voor het milieu verant- woorde wijze af.35
