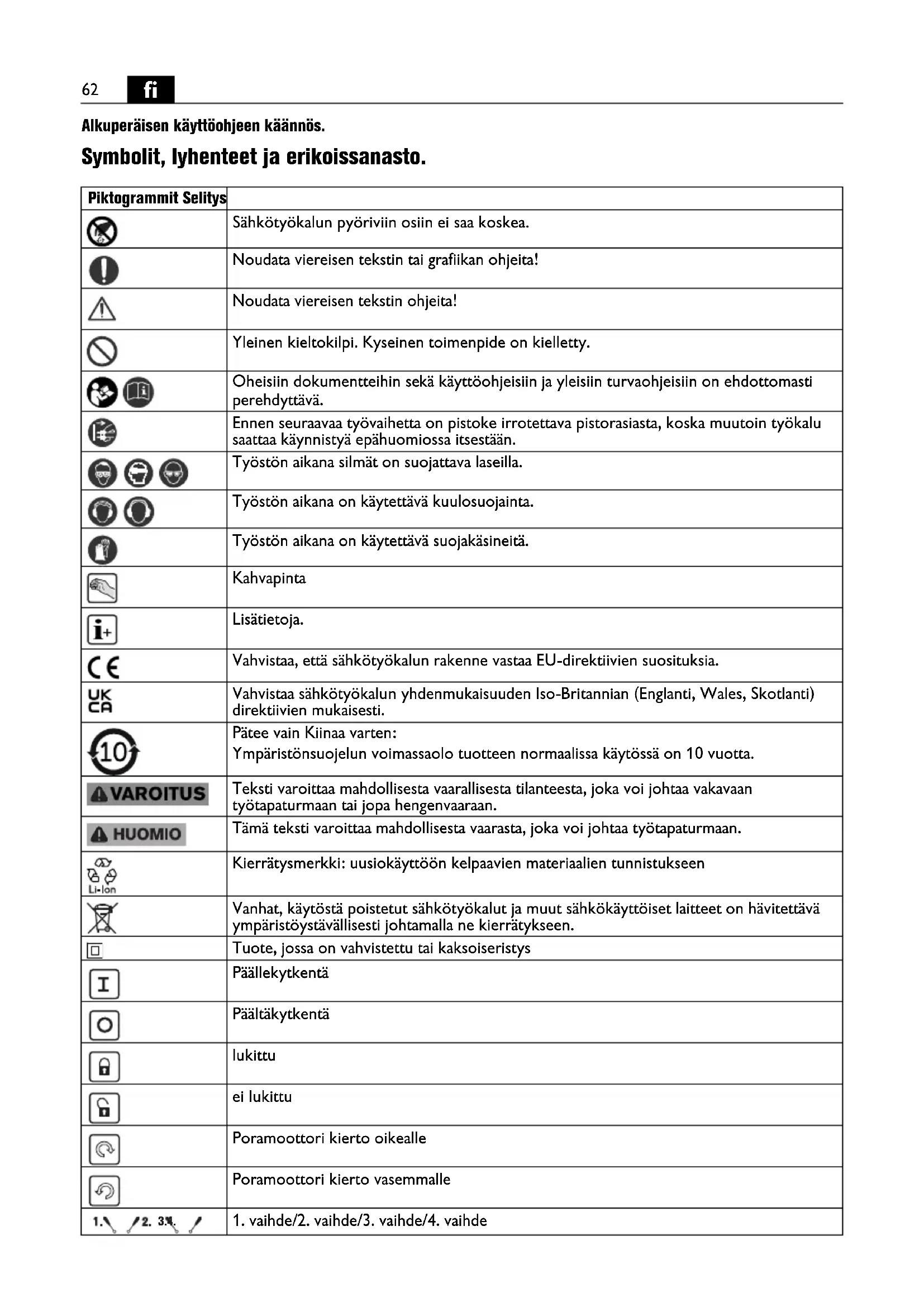

Alkuperäisen käyttöohjeen käännös. Symbolit, lyhenteet ja erikoissanasto. Piktogrammit Selitys Sähkötyökalun pyöriviin osiin ei saa koskea. Noudata viereisen tekstin tai grafiikan ohjeita! Noudata viereisen tekstin ohjeita! Yleinen kieltokilpi. Kyseinen toimenpide on kielletty. Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä. Ennen seuraavaa työvaihetta on pistoke irrotettava pistorasiasta, koska muutoin työkalu saattaa käynnistyä epähuomiossa itsestään. Työstön aikana silmät on suojattava laseilla. Työstön aikana on käytettävä kuulosuojainta. Työstön aikana on käytettävä suojakäsineitä. Kahvapinta Lisätietoja. Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia. Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti. Pätee vain Kiinaa varten: Ympäristönsuojelun voimassaolo tuotteen normaalissa käytössä on 10 vuotta. Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan. Tämä teksti varoittaa mahdollisesta vaarasta, joka voi johtaa työtapaturmaan. Kierrätysmerkki: uusiokäyttöön kelpaavien materiaalien tunnistukseen Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen. Tuote, jossa on vahvistettu tai kaksoiseristys Päällekytkentä Päältäkytkentä lukittu ei lukittu Poramoottori kierto oikealle Poramoottori kierto vasemmalle

1. vaihde/2. vaihde/3. vaihde/4. vaihde

Työturvallisuus. Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden laimin- lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vaka- vaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero 3 41 30 465 06 0) niin, että niissä annetut ohjeet tule- vat ymmärretyiksi. Säilytä kyseiset dokumentit vastai- suuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin. Niiden ohella on noudatettava voimassa olevia lakisää- teisiä työturvallisuusmääräyksiä. Alhainen kierroslukualue Korkea kierroslukualue (**) voi sisältää kirjaimia tai numeroita (Ax – Zx) Tunnus sisäisiä tarkoituksia varten Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys

Joutokäyntinopeus M... mm mm Mitta, metrinen kierre Ø mm mm Pyöreän kappaleen läpimitta mm mm Sall. työkappaleen paksuus: teräs kork. 400 N/mm

– pikateräs (kierukkapora) mm mm Poranterän suurin halkaisija alumiinissa 300 N/mm

– asti suurteholeikkuuteräs (kierrepora) mm mm Kierretappi mm mm Kalvinnan läpimitta mm mm d1 = pora-akselin kiinnike ISO 296 d2 = kiinnityskaulan halkaisija MK / MT / CM Morsekartion koko (ISO 296) MT Morsekartion koko (ISO 296) kg kg Paino vastaa EPTA-Procedure 01-tietoja

°C °C Sallittu ympäristön lämpötila

pCpeak dB dB Äänen painetason huippuarvo K... Epävarmuustekijä m/s

Tärinäarvo vastaa standardia EN 62841 (vektorisumma, kolmiulotteinen) h,D m/s

Keskimääräinen tärinäarvo metalliin porattaessa m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt. Piktogrammit Selitys

Sähkötyökalun käyttökohteet: Porakone metallin, puun, muovin ja keramiikan käsiva- raiseen poraukseen sekä kierteiden poraukseen säältä suojatuissa tiloissa. Sähkökoneessa saa käyttää ainoas- taan FEINin hyväksymiä työkaluja ja lisätarvikkeita. Tämän lisäksi tulee ottaa huomioon kunkin sähkötyö- kalun tekniset tiedot. Porakone ei ole tarkoitettu hiilikuituvahvistetun muo- vin työstöön. Ei käyttöä: Sekoittimena, retikkaleikkurin käyttövoima- na, hiomakiven käyttövoimana, teräsharjan käyttövoi- mana jne. Sähkötyökalu on tarkoitettu ammattihenkilöiden käyt- töön ei pysyvään päivittäiseen käyttöön. Tämä sähkötyökalu soveltuu myös käytettäväksi yhdes- sä teholtaan riittävän vaihtovirtageneraattorin kanssa, joka vastaa standardia ISO 8528, rakenneluokka G2. Ko. standardin vaatimuksia ei täytetä, mikäli nk. särö- kerroin on yli 10 %. Epäselvissä tapauksissa on hyvä ottaa selvää käytetyn generaattorin ominaisuuksista. Noudata tällöin vaihtovirtageneraattorin käyttöohjetta sekä asennusta ja käyttöä koskevia kansallisia säännök- siä. Porakoneiden turvallisuusohjeet. Turvallisuusohjeet kaikille töille. Käytä lisäkahvaa (-kahvoja). Hallinnan menettäminen saattaa johtaa loukkaantumisiin. Pidä sähkötyökalua eristetyistä kahvapinnoista, kun teet töitä, joissa vaihtotyökalu saattaa osua piilossa oleviin sähköjohtoihin tai omaan liitäntäjohtoon. Kos- ketus jännitteiseen johtoon voi saattaa myös sähkötyö- kalun metalliosat jännitteisiksi ja johtaa sähköiskuun. Turvallisuusohjeet pitkiä poranteriä käytettäes- sä. Älä missään tapauksessa työskentele suuremmalla kierrosluvulla, kuin poranterän suurimmalla sallitulla kierrosluvulla. Suuremmilla kierrosluvulla poranterä saattaa taipua, jos se voi pyöriä vapaasti ilman koske- tusta työkappaleeseen. Tämä voi johtaa loukkaantumi- siin. Aloita aina poraaminen pienellä kierrosluvulla ja poran- terän ollessa kosketuksessa työkappaleeseen. Suu- remmilla kierrosluvulla poranterä saattaa taipua, jos se voi pyöriä vapaasti ilman kosketusta työkappaleeseen. Tämä voi johtaa loukkaantumisiin. Älä käytä liiallista painetta ja vain poranterän pituus- suunnassa. Poranterät voivat taipua ja siten katketa tai se voi johtaa hallinnan menettämiseen ja loukkaantumi- seen. Erityiset varotoimenpiteet. Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesi- putkia. Tarkasta ennen töiden aloittamista työkohde esim. metallinilmaisimella. Varmista työkappaleen asento. Kun työkappale kiinni- tetään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä. Pidä työkalua tukevassa otteessa. Reaktiomomentit voivat lyhytaikaisesti olla erittäin korkeat. Sähkötyökalua ei saa suunnata suoraan itseen, muihin henkilöihin tai eläimiin päin. Terävistä tai kuumentu- neista työkaluista aiheutuu tapaturman vaara. Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu- rauksena voi olla sähköiskun vaara. Suositamme tarra- kiinnitteisiä kilpiä. Käytä ainoastaan lisävarusteita, jotka ovat joko sähkö- työkalun valmistajan alkuperäisosia tai muutoin val- mistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää. Muista henkilökohtaiset suojavarusteet. Käytä työstöti- lanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuu- losuojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaali- hiukkasilta. Varsinkin silmät on suojattava eri työstöta- voilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstös- sä syntyvä pöly. Pitkäaikainen altistuminen melulle saat- taa heikentää kuuloa. Käytä sopivaa vaatetusta. Vältä väljää, hulmuilevaa vaatetusta, riisu korut pois. Katso, etteivät hiukset, vaatetus ja käsineet joudu liian lähelle liikkuvia osia. Väljä vaatetus, korut tai pitkät hiukset voivat joutua liik- kuvien osien väliin. Ota pään yläpuolella työskentelyssä huomioon alas putoavia esineitä kuten esim. lastuja. Tapaturmien välttämiseksi on varottava, etteivät kädet, vaatetus tms. osu ulospurkautuvan lastujätteen tielle. Lastujäte voi aiheuttaa viiltohaavoja. Käytä aina las- tusuojusta. Vielä pyörivää työkalua ei saa yrittää irrottaa koneesta, vaan työkalun on annettava pysähtyä. Vakavan työtapa- turman vaara. Työkalun ilmanottoaukot on puhdistettava säännölli- sesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitoista pölyä pääsee kerääntymään liikaa, sii- tä koituu sähköiskun vaara. Magnesiumipitoisia materiaaleja ei saa työstää. Tulipa- lon vaara. CFK- (= hiilikuituvahvisteinen muovi) ja asbestipitoisia materaaleja ei saa työstää. Niiden katsotaan voivan aiheuttaa syöpää. Tarkasta liitäntäjohdon ja pistokkeen kunto, ennen kuin otat koneen käyttöön. Suositus: Käytä sähkökoneen kanssa aina vikavirtasuo- jakytkintä (PRCD-K), jonka nimellistoimintavirta on 30 mA tai sitä pienempi. Käsiin ja käsivarsiin kohdistuva tärinä Tässä ohjeessa ilmoitettu tärinätaso on mitattu standar- din EN 62841 mukaista mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Arvoa voidaan soveltaa myös arvioi- taessa alustavasti värinästä aiheutuvaa kuormitusta.65

Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttösovelluksia. Mikäli sähkötyökalua käytetään mui- hin tarkoituksiin tai siinä käytetään muita lisätarvikkeita tai mikäli työkalun huolto on puutteellinen, tärinätaso saattaa poiketa tässä ilmoitetusta. Siinä tapauksessa täri- nätaso voi nousta selvästi koko työkohteessa. Tärinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kyt- ketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materiaalia. Siinä tapauksessa täri- nätaso voi nousta selvästi koko työkohteessa. Jotta koneen käyttäjä välttyisi tärinän aiheuttamilta hai- toilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatia ohjeet sähkökoneen ja sen työkalujen huol- losta, työvaiheiden organisoinnista ja työturvallisuudes- ta. Terveydelle vaarallisten pölyjen käsittely Työvaiheissa, joissa työkalulla lastutaan materiaalia, voi syntyä vaarallista pölyä. Tietyntyyppisen pölyn koskettaminen tai hengittämi- nen voi aiheuttaa allergisia reaktioita ja/tai hengitystei- den sairauksia, syöpää tai hedelmällisyyteen vaikuttavia vaurioita. Tällaista pölyä voi erittyä esim. asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, eräistä puulaaduista, mineraaleista, kivipitoi- sista materiaaleista erittyvistä silikaateista, maalinpoisto- aineista, puunsuoja-aineista sekä eliöntorjunta-aineista. Riskin suuruus pölyjä hengitettäessä riippuu niiden määrästä. Suositamme käyttämään tarkoitukseen sopi- vaa poistoimuria sekä henkilökohtaista suojavarustusta ja huolehtimaan työpaikan riittävästä tuuletuksesta. Asbestipitoisen materiaalin työstö on paras jättää ammattihenkilökunnan hoidettavaksi. Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly yhdessä kemiallisten aineiden kanssa voivat epä- suotuisissa olosuhteissa syttyä itsestään palamaan tai aiheuttaa räjähdyksen. Kipinöintiä pölysäiliön läheisyy- dessä on vältettävä, samoin sähkötyökalun ja hiottavan esineen ylikuumenemista. Pölysäiliö on hyvä tyhjentää ajoissa. Materiaalin valmistajan työstöohjeita on nouda- tettava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaalien työstöön liittyviä määräyksiä. Työstöohjeita. Ennen työkalun kiinnitystä käyttökarasta ja hammasis- tukan sisäkartiosta on poistettava rasva. Jos koneessa oleva poraustyökalu juuttuu jatkuvasti kiinni tai jos kone ylikuormittuu, moottori pysähtyy itsestään. Moottori on silloin käynnistettävä uudelleen. Kone ei saa olla käynnissä, kun vaihdealuetta tai pyöri- missuuntaa vaihdetaan. Jos konetta käytetään telineessä, se on otettava irti teli- neestä 50 käyttötunnin välein (muista ensin katkaista virta), koneen on silloin oltava käyntilämmin ja se kään- netään 180°, jotta voiteluöljy jakaantuu tasaisesti koneen sisällä. Varo, lastut ovat kuumia ja teräviä! Poista lastut jokaisen porausvaiheen jälkeen. Ota huomioon jäähdytysnesteen valmistajan antamat ohjeet. Kunnossapito, huolto. Äärimmäisissä käyttöolosuhteissa saattaa metallia työstettäessä kerääntyä johtavaa pölyä koneen sisälle. Sähkötyökalun suoja- eristys saattaa vahingoittua. Puhalla usein sähkötyöka- lun sisätilan puhtaaksi tuuletusaukkojen kautta käyttäen kuivaa öljyvapaata paineilmaa ja kytke vikavirtakytki- men (FI) kautta. Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastu- neista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukai- sesti. Uusi koneessa olevat tarrat tai varoitusmerkit, jos ne ovat kuluneet pahasti. Jos sähkötyökalun liitäntäjohto on vaurioitunut, tulee valmistajan tai hänen edustajansa vaihtaa se uuteen. Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com. Käytä varaosina vain alkuperäisosia. Seuraavat osat voi tarvittaessa vaihtaa itse: poraistukka, lisäkahva, koneen työkalut Takuu. CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCA- merkinä menettää voimassaolonsa. UKCA-tiedonanto koskee vain brittimarkkinoita (Eng- lanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitet- tuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa. Tuotteeseen pätee takuu, joka vaaditaan sen tuonti- maassa. Sen ohella pätee FEINin takuuehdoissa määrit- tämä valmistajakohtainen takuu. Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toi- mitussisältöön. EU-vastaavuus. Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräys- ten ja standardien mukainen. Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Ympäristönsuojelu, jätehuolto. Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.66
