KÄYTTÖOHJE ASCM 12 QC Fein

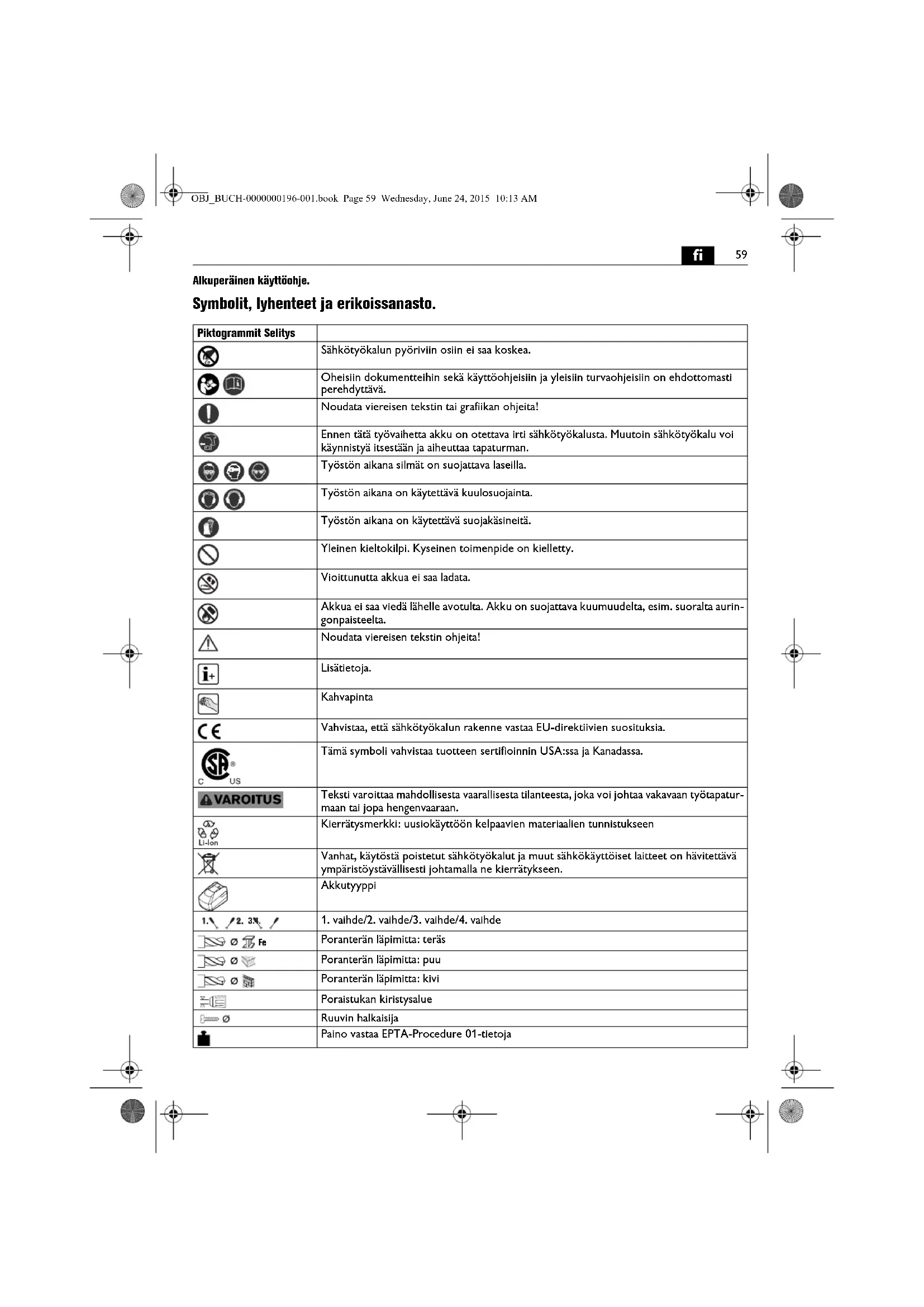

Alkuperäinen käyttöohje. Symbolit, lyhenteet ja erikoissanasto. Piktogrammit Selitys Sähkötyökalun pyöriviin osiin ei saa koskea. Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä. Noudata viereisen tekstin tai grafiikan ohjeita! Ennen tätä työvaihetta akku on otettava irti sähkötyökalusta. Muutoin sähkötyökalu voi käynnistyä itsestään ja aiheuttaa tapaturman. Työstön aikana silmät on suojattava laseilla. Työstön aikana on käytettävä kuulosuojainta. Työstön aikana on käytettävä suojakäsineitä. Yleinen kieltokilpi. Kyseinen toimenpide on kielletty. Vioittunutta akkua ei saa ladata. Akkua ei saa viedä lähelle avotulta. Akku on suojattava kuumuudelta, esim. suoralta aurin- gonpaisteelta. Noudata viereisen tekstin ohjeita! Lisätietoja. Kahvapinta Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia. Tämä symboli vahvistaa tuotteen sertifioinnin USA:ssa ja Kanadassa. Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapatur- maan tai jopa hengenvaaraan. Kierrätysmerkki: uusiokäyttöön kelpaavien materiaalien tunnistukseen Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen. Akkutyyppi

1. vaihde/2. vaihde/3. vaihde/4. vaihde

Poranterän läpimitta: teräs Poranterän läpimitta: puu Poranterän läpimitta: kivi Poraistukan kiristysalue Ruuvin halkaisija Paino vastaa EPTA-Procedure 01-tietoja

Työturvallisuus. Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden laimin- lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vaka- vaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero 3 41 30 054 06 1) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin. Niiden ohella on noudatettava voimassa olevia lakisäätei- siä työturvallisuusmääräyksiä. Sähkötyökalun käyttökohteet: porakone ruuvien ja mutterien käsivaraiseen kiinnityk- seen ja irrotukseen, porausten ja ruuvausten tekoon metalliin, puuhun, muoviin ja keramiikkaan sekä kiertei- den leikkaukseen ilman vesijäähdytystä. Sähkötyökalu on suunniteltu käytettäväksi säältä suojatuissa tiloissa ja siinä saa käyttää vain FEIN:in hyväksymiä työkaluja ja lisätarvik- keita. Erityiset varotoimenpiteet. Tartu laitteeseen sen eristetyistä kahvapinnoista, jos teet töitä kohteissa, joissa työkalu saattaa osua rakenteissa piilossa oleviin sähköjohtoihin. Jos laite osuu jännitteelli- seen johtoon, sen metalliset osat saattavat johtaa sähköä, mistä on seurauksena sähköisku. Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesi- putkia. Tarkasta ennen töiden aloittamista työkohde esim. metallinilmaisimella. Alhainen kierroslukualue Korkea kierroslukualue Kiristysmomentti pienemmälle Kiristysmomentti suuremmalle (**) voi sisältää kirjaimia tai numeroita Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys U V V Tasajännite f Hz Hz Taajuus

Kierrosluku tyhjäkäynnillä (akku täydessä varauk- sessa)

/min Iskuluku M... Nm Nm Vääntömomentti (kova/pehmeä materiaali) Ø mm mm Pyöreän kappaleen läpimitta

pCpeak dB dB Äänen painetason huippuarvo K... Epävarmuustekijä m/s

Tärinäarvo vastaa standardia EN 60745 (vektori- summa, kolmiulotteinen) h,D m/s

Keskimääräinen tärinäarvo metalliin porattaessa

Kansainväliseen SI-järjestelmään sisältyvät perusyk- siköt ja sen johdannaisyksiköt. Piktogrammit Selitys OBJ_BUCH-0000000196-001.book Page 60 Wednesday, June 24, 2015 10:13 AM61

Muista henkilökohtaiset suojavarusteet. Käytä työstöti- lanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuulo- suojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaali- hiukkasilta. Varsinkin silmät on suojattava eri työstöta- voilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstössä syntyvä pöly. Pitkäaikainen altistuminen melulle saattaa heikentää kuuloa. Varmista työkappaleen asento. Kun työkappale kiinnite- tään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä. Pidä työkalua tukevassa otteessa. Reaktiomomentit voi- vat lyhytaikaisesti olla erittäin korkeat. Asbestipitoista materiaalia ei saa työstää. Asbesti voi aiheuttaa syöpää. Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seurauk- sena voi olla sähköiskun vaara. Suositamme tarrakiinnit- teisiä kilpiä. Käytä ainoastaan lisävarusteita, jotka ovat joko sähkö- työkalun valmistajan alkuperäisosia tai muutoin valmis- tajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää. Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metalli- pitoista pölyä pääsee kerääntymään liikaa, siitä koituu säh- köiskun vaara. Suoraan sähkötyökalun lampun valoon ei koskaan pidä katsoa pieneltä etäisyydeltä. Lampun valoa ei myöskään pidä suunnata suoraan toisten lähellä olevien silmiin. Lampusta tuleva säteily voi olla vahingollista silmille. Sähkötyökalua ei saa suunnata suoraan itseen, muihin henkilöihin tai eläimiin päin. Terävistä tai kuumentu- neista työkaluista aiheutuu tapaturman vaara. Akkujen käyttö ja käsittely. Jotta akkuja käsiteltäessä vältetään vaarat ja riskit – palon- tai räjähdyksen vaara, palovammat, ihovammat ja muut tapaturmat –, on noudatettava seuraavia ohjeita: Akkuja ei saa purkaa, avata eikä pilkkoa. Akkuihin ei saa kohdistaa mekaanisia iskuja. Väärän käsittelyn seurauk- sena vioittuneesta akusta voi purkautua haitallista höyryä ja akkunestettä. Akkunestehöyryt voivat ärsyttää hengi- tysteitä. Iholle päässyt akkuneste voi ärstyttää tai syövyt- tää ihoa. Jos viallisesta akusta on virrannut ulos akkunestettä vie- ressä olevien esineiden päälle, tarkista kyseiset kohdat ja pese ne, tarvittaessa osat on vaihdettava uusiin. Akkua ei saa viedä lähelle lämpölähteitä tai avotulta. Akkua ei saa varastoida paikassa, mihin osuu auringon- valo. Ota akku ulos alkuperäispakkauksesta vasta sitten, kun se otetaan käyttöön. Irrota akku aina ensin sähkötyökalusta, ennen kuin ryh- dyt valmistelemaan töitä. Jos sähkötyökalu käynnistyy vahingossa, se voi aiheuttaa tapaturman. Sähkötyökalu on kytkettävä pois päältä, ennen kuin akku irrotetaan. Pidä akut poissa lasten ulottuvilta. Akku on pidettävä puhtaana ja suojattava kosteudelta ja vedeltä. Puhdista lika akun ja sähkötyökalun liitännöistä kuivalla, puhtaalla liinalla. Käytä aina vain ehjiä, alkuperäisiä FEIN-akkuja, jotka on suunniteltu kyseiseen sähkötyökaluun. Mikäli koneessa käytetään vääräntyyppisiä, vioittuneita, kunnostetttuja tai kierrätettyjä akkuja, piraattituotteita tai vieraan valmista- jan akkuja, ja tällaisia akkuja ladattaessa on olemassa tuli- palon ja/tai räjähdyksen vaara. Noudata latauslaitteen käyttöohjeessa annettuja turva- ohjeita. Käsiin ja käsivarsiin kohdistuva tärinä Tässä ohjeessa ilmoitettu tärinätaso on mitattu standardin EN 60745 mukaista mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Arvoa voidaan soveltaa myös arvioitaessa alustavasti värinästä aiheutuvaa kuormitusta. Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttösovelluksia. Mikäli sähkötyökalua käytetään muihin tarkoituksiin tai siinä käytetään muita lisätarvikkeita tai mikäli työkalun huolto on puutteellinen, tärinätaso saat- taa poiketa tässä ilmoitetusta. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa. Tärinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kytketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materiaalia. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa. Jotta koneen käyttäjä välttyisi tärinän aiheuttamilta hai- toilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatia ohjeet sähkökoneen ja sen työkalujen huol- losta, työvaiheiden organisoinnista ja työturvallisuudesta. Terveydelle vaarallisten pölyjen käsittely Työvaiheissa, joissa työkalulla lastutaan materiaalia, voi syntyä vaarallista pölyä. Tietyntyyppisen pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sai- rauksia, syöpää tai hedelmällisyyteen vaikuttavia vauri- oita. Tällaista pölyä voi erittyä esim. asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, eräistä puulaaduista, mineraaleista, kivipitoi- sista materiaaleista erittyvistä silikaateista, maalinpoistoai- neista, puunsuoja-aineista sekä eliöntorjunta-aineista. Riskin suuruus pölyjä hengitettäessä riippuu niiden mää- rästä. Suositamme käyttämään tarkoitukseen sopivaa poistoimuria sekä henkilökohtaista suojavarustusta ja huolehtimaan työpaikan riittävästä tuuletuksesta. Asbesti- pitoisen materiaalin työstö on paras jättää ammattihenki- lökunnan hoidettavaksi. Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly yhdessä kemiallisten aineiden kanssa voivat epäsuotuisis- sa olosuhteissa syttyä itsestään palamaan tai aiheuttaa räjähdyksen. Kipinöintiä pölysäiliön läheisyydessä on väl- tettävä, samoin sähkötyökalun ja hiottavan esineen yli- kuumenemista. Pölysäiliö on hyvä tyhjentää ajoissa. OBJ_BUCH-0000000196-001.book Page 61 Wednesday, June 24, 2015 10:13 AM62

Materiaalin valmistajan työstöohjeita on noudatettava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaalien työstöön liittyviä määräyksiä. Työstöohjeita. Pyörimissuunnan ja vaihdealueen saa vaihtaa ko. kytkimil- lä vasta kun moottori on pysähtynyt. Vaihdealueen valintakytkin on työnnettävä aina pohjaan saakka. Muutoin sähkötyökalu voi vioittua. Jos sähkötyökalu ylikuormittuu ja kuumenee liikaa, kah- vassa oleva LED-valo alkaa vilkkua. Ylikuormituksella sähkötyökalu kytkeytyy pois päältä. Jotta kone ei voi epähuomiossa käynnistyä (esim. kulje- tuksen aikana), pyörimissuunnan valitsin on hyvä asettaa keskiasentoon. Kiristysmomentin säätö Tehdasasetus vastaa aluetta pienikokoisista keskikokoi- siin ruuveihin. Akkujen asianmukainen käsittely. Akkua saa käyttää ja ladata sen vain käyttölämpötiloissa 0 °C – 45 °C (32 °F – 113 °F). Latausta aloitettaessa on akun lämpötilan oltava sallitulla käyttölämpötila-alueella. Akun prosentuaalinen latausaste näkyy vain silloin, kun sähkökoneen moottori on pysäytetty. Jos akun varaustila laskee liikaa, elektroninen valvontapiiri pysäyttää moottorin automaattisesti. Kunnossapito, huolto. Raskaissa käyttöolosuhteissa voi metalleja työstettäessä koneen sisään kerääntyä sähköä johtavaa metallipölyä. Sähkökone on siksi hyvä puhdistaa sisältä säännöllisin välein puhaltamalla kuivaa, öljytöntä paineilmaa koneen ilmanvaihtoaukkoihin. Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com. Seuraavat osat voi tarvittaessa vaihtaa itse: työkalut, akku, vyönpidin, palavyö, poraistukka (ASCM12 (**)) Takuu. Tuotteeseen pätee takuu, joka vaaditaan sen tuonti- maassa. Sen ohella pätee FEINin takuuehdoissa määrittä- mä valmistajakohtainen takuu. Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toi- mitussisältöön. EU-vastaavuus. Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräys- ten ja standardien mukainen. Teknisen dokumentaation laatinut: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Ympäristönsuojelu, jätehuolto. Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen. Käytettyjen akkujen on oltava purkautuneessa tilassa, kun ne hävitetään. Jos akku ei ole täysin tyhjä, sen liitin on eristettävä tarra- nauhalla oikosulkujen välttämiseksi. LED-valo Merkitys Toimenpide 1 – 4 vihreä LED prosentuaali- nen varaustila Käyttötila punainen jatkuva valo Akku on lähes tyhjä Akku ladattava punainen vilkkuvalo Akku ei ole käyttövalmiu- dessa Anna akun lämmetä käyttölämpötilaan ja lataa se sitten OBJ_BUCH-0000000196-001.book Page 62 Wednesday, June 24, 2015 10:13 AM63
