BRUKSANVISNING ASCM 12 QC Fein

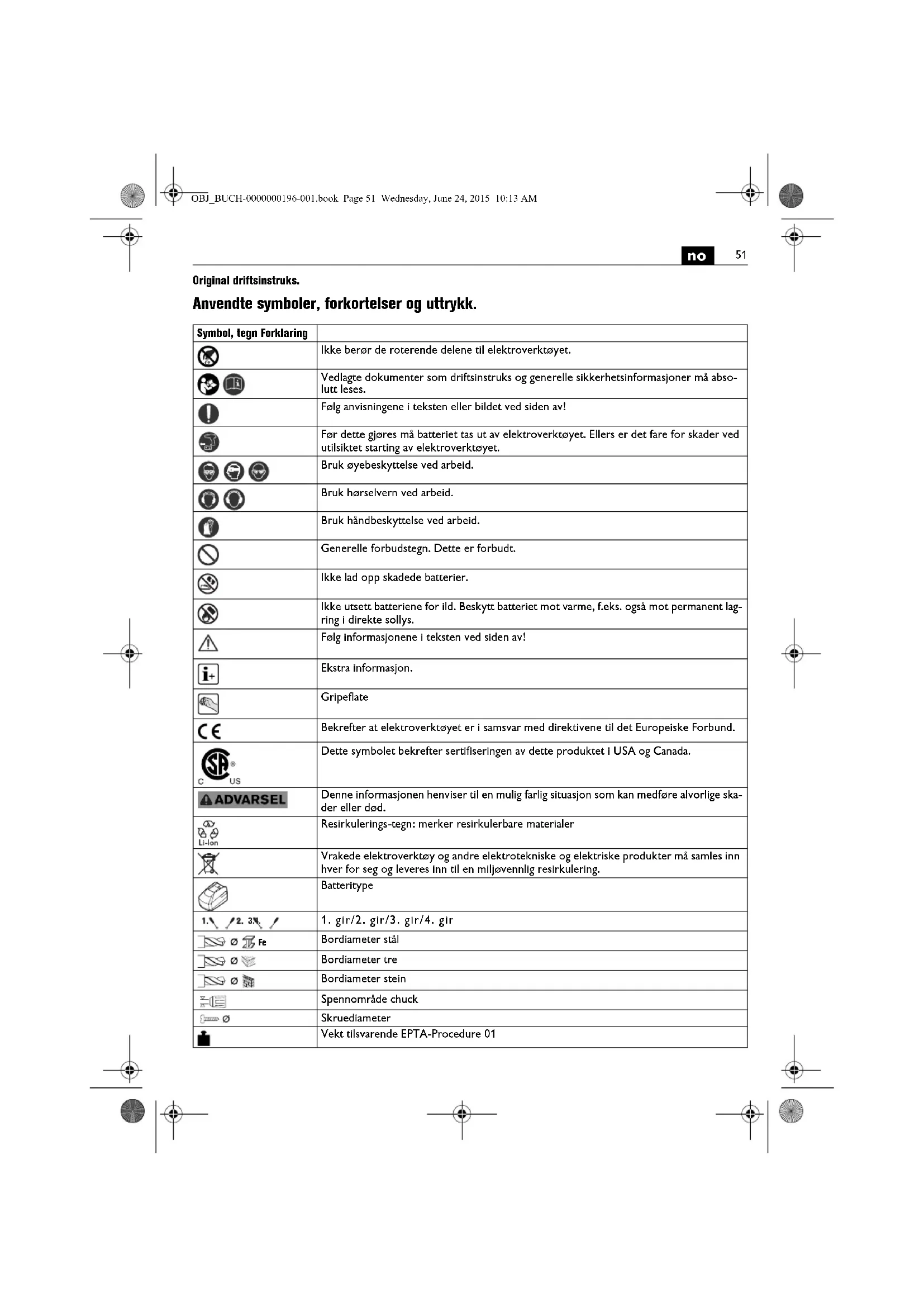

Original driftsinstruks. Anvendte symboler, forkortelser og uttrykk. Symbol, tegn Forklaring Ikke berør de roterende delene til elektroverktøyet. Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må abso- lutt leses. Følg anvisningene i teksten eller bildet ved siden av! Før dette gjøres må batteriet tas ut av elektroverktøyet. Ellers er det fare for skader ved utilsiktet starting av elektroverktøyet. Bruk øyebeskyttelse ved arbeid. Bruk hørselvern ved arbeid. Bruk håndbeskyttelse ved arbeid. Generelle forbudstegn. Dette er forbudt. Ikke lad opp skadede batterier. Ikke utsett batteriene for ild. Beskytt batteriet mot varme, f.eks. også mot permanent lag- ring i direkte sollys. Følg informasjonene i teksten ved siden av! Ekstra informasjon. Gripeflate Bekrefter at elektroverktøyet er i samsvar med direktivene til det Europeiske Forbund. Dette symbolet bekrefter sertifiseringen av dette produktet i USA og Canada. Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige ska- der eller død. Resirkulerings-tegn: merker resirkulerbare materialer Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering. Batteritype

For din egen sikkerhet. Les gjennom alle advarslene og anvisningene. Unnlatelse av å over- holde advarslene og nedenstående anvisninger kan med- føre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte “Generelle sikkerhetsinformasjonene” (doku- mentnummer 3 41 30 054 06 1). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre. Følg også de vanlige nasjonale arbeidsmiljøbestemmelse- ne. Elektroverktøyets formål: håndført borskrutrekker for å skru skruer og mutrer inn og ut og for boring i metall, tre, kunststoff og keramikk samt for gjengeskjæring med innsatsverktøy og tilbehør godkjent av FEIN uten vanntilførsel i værbeskyttede omgivelser. Spesielle sikkerhetsinformasjoner. Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger. Kontakt med en spenningsførende led- ning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt. Pass på skjulte elektriske ledninger, gass- og vannrør. Kontroller arbeidsområdet f. eks. med et metallsøkeap- parat før arbeidet påbegynnes. Bruk personlig beskyttelsesutstyr. Avhengig av typen bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, ver- nehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. Øynene bør beskyt- tes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Støv- eller pustevernmasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger, holdes sikrere enn med hånden. Lavt turtall Høyt turtall Reduksjon av dreiemomentet Øking av dreiemomentet (**) Kan inneholde sifre eller bokstaver Tegn Enhet internasjonalt Enhet nasjonalt Forklaring U V V elektrisk likespenning f Hz Hz Frekvens

pCpeak dB dB Maksimalt lydtrykknivå K... Usikkerhet m/s

Svingningsemisjonsverdi iht. EN 60745 (vektorsum fra tre retninger) h,D m/s

gjennomsnittlig svingningsverdi for boring i metall

Basis- og avledede enheter fra det internasjonale enhetssystemet SI. Symbol, tegn Forklaring OBJ_BUCH-0000000196-001.book Page 52 Wednesday, June 24, 2015 10:13 AM53

Hold elektroverktøyet godt fast. Det kan oppstå høye reaksjonsmomenter i korte perioder. Ikke bearbeid asbestholdig material. Asbest kan frem- kalle kreft. Det er forbudt å skru eller nagle skilt eller tegn på elek- troverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk klebeskilt. Bruk kun reservedeler eller tilbehør som er levert og god- kjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elektroverktøyet blir benyttet. Rengjør ventilasjonsåpningene til elektroverktøyet med ikke-metalliske verktøy med jevne mellomrom. Motorvif- ten trekker støv inn i motorhuset. Dette kan forårsake elektrisk fare når det samles for mye metallstøv. Se aldri fra små avstander inn i lampen til elektroverktøy- et. Rett lampelyset aldri mot øynene til andre personer som befinner seg i nærheten. Strålingen som genereres av lampen kan være skadelig for øyet. Rett ikke el-verktøyet mot deg selv, andre personer eller dyr. Det er fare for skader pga. skarpe eller varme innsats- verktøy. Bruk og behandling av batteriet (batteriblokken). Ta hensyn til følgende informasjoner for å unngå farer som forbrenning, brann, eksplosjon, hudskader og andre skader ved bruk av batteriet: Batterier må ikke tas fra hverandre, åpnes eller hakkes opp. Ikke utsett batteriene for mekaniske støt. Ved ska- der og usakkyndig bruk av batteriet kan det slippe ut ska- delig damp og væske. Dampen kan irritere åndedrettsorganene. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger. Hvis det er kommet batterivæske på gjenstander, må disse rengjøres eller eventuelt skiftes ut. Ikke utsett batteriene for varme eller ild. Batteriene må ikke lagres i direkte sol. Ta batteriet først ut av originalemballasjen når det skal brukes. Ta batteriet ut av elektroverktøyet før det utføres arbeid på elektroverktøyet. Hvis elektroverktøyet starter utilsik- tet, er det fare for skader. Ta batteriet kun ut når elektroverktøyet er slått av. Hold batteriet unna barn. Hold batteriet rent og beskyttet mot fuktighet og vann. Rengjør de tilsmussede kontaktene på batteriet og el- verktøyet med en tørr, ren klut. Bruk kun intakte originale FEIN-batterier, som er bereg- net for dette el-verktøyet. Ved arbeid eller opplading av uoriginale, skadede, reparerte eller modifiserte batterier, etterligninger og batterier fra andre produsenter er det fare for brann og/eller eksplosjonsfare. Følg sikkerhetsinformasjonene i driftsinstruksen for bat- teri-laderen. Hånd-arm-vibrasjoner Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de vanlige anvendelsene til elektro-verktøyet. Men hvis elektro- verktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan sving- ningsnivået avvike. Dette kan øke vibrasjonsbelastningen tydelig for hele arbeidstiden. Til en nøyaktig vurdering av vibrasjonsbelastningen bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden. Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot svingningsvirkninger som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Håndtering av farlig støv I arbeidsprosesser der dette verktøyet fjerner deler av materialer kan det oppstå støv som kan være farlig. Berøring eller innånding av noen typer støv som f. eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av stein- holdige materialer, løsemidler for maling, trebeskyttel- sesmidler, bunnstoff for båter kan utløse allergiske reaksjoner og/eller åndedrettssykdommer, kreft, for- plantningsskader hos mennesker. Risikoen ved innånding av støv er avhengig av eksponeringen. Bruk en avsuging som passer til støvet som oppstår, bruk personlig beskyt- telsesutstyr og sørg for en god ventilasjon av arbeidsplas- sen. Overlat bearbeidelsen av asbestholdig material kun til fagfolk. Trestøv og lettmetallstøv, varme blandinger av slipestøv og kjemiske stoffer kan ved ugustige vilkår antenne seg selv og forårsake en eksplosjon. Unngå gnistsprut i ret- ning av støvbeholderen og en overoppheting av el-verk- tøyet og slipematerialet, tøm støvbeholderen i tide, følg bearbeidelsesinstruksene til materialprodusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides. Bruksinformasjon. Betjen dreieretningsbryteren og girvalgbryteren kun når motoren står stille. Skyv girvalgbryteren alltid inntil anslaget. Elektroverktøy- et kan ellers bli skadet. En termisk overbelastning av elektroverktøyet vises ved at LEDen på håndtaket blinker. Ved overbelastning utkoples elektroverktøyet. Sett høyre-/venstre-bryteren i midtstilling for å unngå en utilsiktet start, f. eks. ved transport. Innstilling av dreiemomentet Fabrikkinnstillingen tilsvarer området for mindre til mid- dels store skruer. OBJ_BUCH-0000000196-001.book Page 53 Wednesday, June 24, 2015 10:13 AM54

Håndtering av batteriet. Bruk og lad batteriet kun opp i et batteri-driftstempera- turomårde på 0 °C – 45 °C (32 °F – 113 °F). Batteri-tem- peraturen må være i batteri-driftstemperaturområdet når oppladingen påbegynnes. Den ekte prosentuale ladetilstanden til batteriet anvises kun når motoren på elektroverktøyet er stanset. Motoren stoppes automatisk av elektronikken når batte- riet er utladet. Vedlikehold og kundeservice. Ved ekstreme bruksvilkår kan det ved bearbei- delse av metall sette seg metallstøv inne i elek- troverktøyet. Dette kan forårsake kortslutning eller overslag. Blås ofte gjennom de innvendige delene av elektroverktøyet gjennom ventilasjonsspaltene med tørr og oljefri trykkluft. Den aktuelle reservedelslisten for dette elektroverktøyet finner du på internettet under www.fein.com. Følgende deler kan du skifte ut selv etter behov: innsatsverktøy, batteri, belteholder, bitsgarasje, borchuck (ASCM12 (**)) Reklamasjonsrett og garanti. Reklamasjonsretten for produktet gjelder jf. de lovmes- sige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produsen- tens garantierklæring. Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse. Samsvarserklæring. Firmaet FEIN erklærer som eneansvarlig at dette produk- tet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen. Tekniske underlag hos: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Miljøvern, deponering. Emballasjer, gammelt elektroverktøy og tilbehør må leve- res inn til miljøvennlig resirkulering. Batterier må kun leveres inn til korrekt deponering i utla- det tilstand. Hvis batteriene ikke er helt utladet må kontaktene isole- res med tape, slik at det ikke oppstår en kortslutning. LED-indikator Betydning Aksjon 1 – 4 grønne LED Prosentual ladetilstand Drift Rødt konti- nuerlig lys Batteriet er nesten tomt Lad opp batteriet Rødt blinklys Batteriet er ikke drifts- klart Få batteriet inn i batteri- driftstemperaturområ- det, lad deretter opp OBJ_BUCH-0000000196-001.book Page 54 Wednesday, June 24, 2015 10:13 AM55
