KULLANIM KILAVUZU ASCM 12 QC Fein

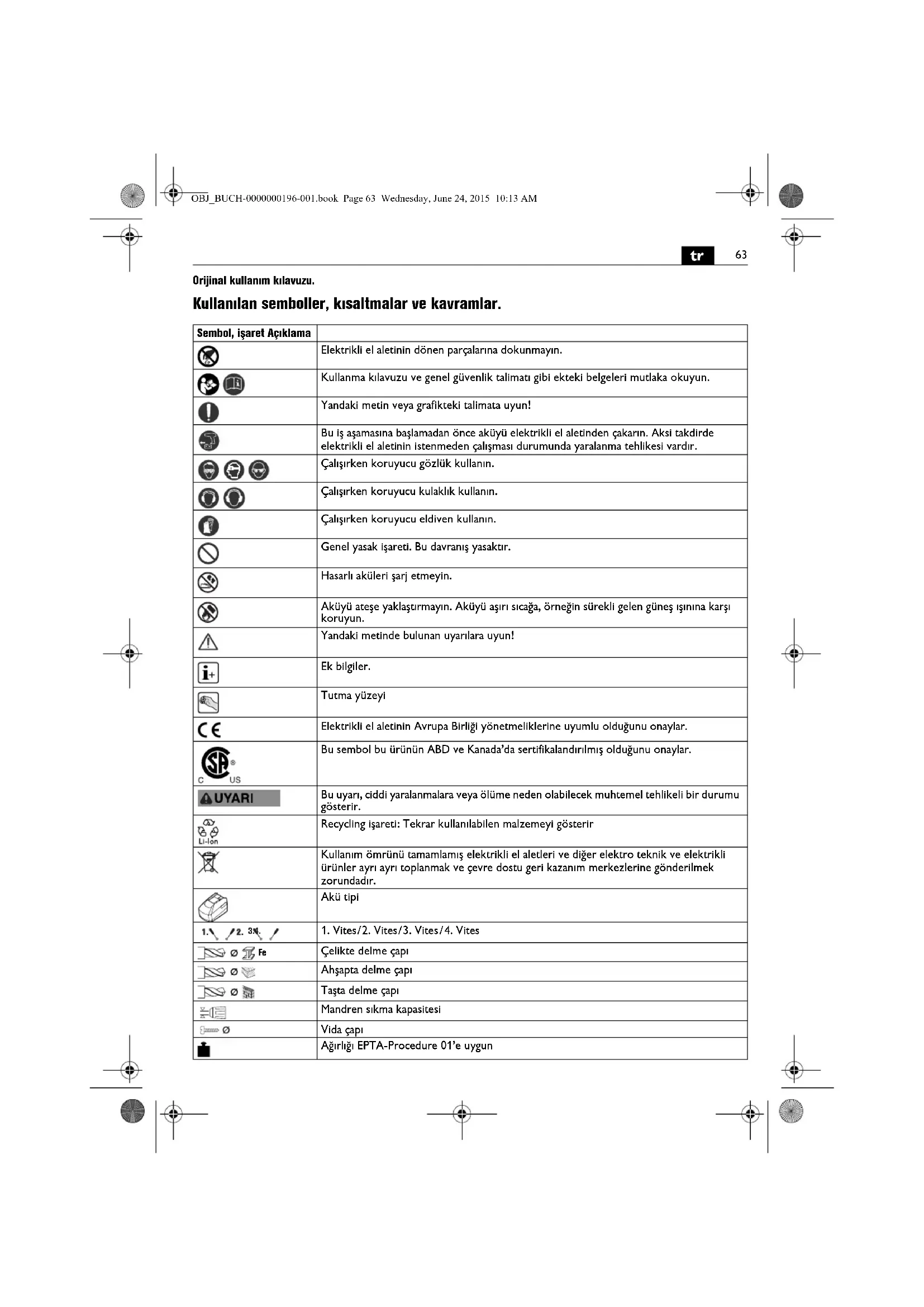

Orijinal kullanım kılavuzu. Kullanılan semboller, kısaltmalar ve kavramlar. Sembol, işaret Açıklama Elektrikli el aletinin dönen parçalarına dokunmayın. Kullanma kılavuzu ve genel güvenlik talimatı gibi ekteki belgeleri mutlaka okuyun. Yandaki metin veya grafikteki talimata uyun! Bu iş aşamasına başlamadan önce aküyü elektrikli el aletinden çakarın. Aksi takdirde elektrikli el aletinin istenmeden çalışması durumunda yaralanma tehlikesi vardır. Çalışırken koruyucu gözlük kullanın. Çalışırken koruyucu kulaklık kullanın. Çalışırken koruyucu eldiven kullanın. Genel yasak işareti. Bu davranış yasaktır. Hasarlı aküleri şarj etmeyin. Aküyü ateşe yaklaştırmayın. Aküyü aşırı sıcağa, örneğin sürekli gelen güneş ışınına karşı koruyun. Yandaki metinde bulunan uyarılara uyun! Ek bilgiler. Tutma yüzeyi Elektrikli el aletinin Avrupa Birliği yönetmeliklerine uyumlu olduğunu onaylar. Bu sembol bu ürünün ABD ve Kanada’da sertifikalandırılmış olduğunu onaylar. Bu uyarı, ciddi yaralanmalara veya ölüme neden olabilecek muhtemel tehlikeli bir durumu gösterir. Recycling işareti: Tekrar kullanılabilen malzemeyi gösterir Kullanım ömrünü tamamlamış elektrikli el aletleri ve diğer elektro teknik ve elektrikli ürünler ayrı ayrı toplanmak ve çevre dostu geri kazanım merkezlerine gönderilmek zorundadır. Akü tipi

1. Vites/2. Vites/3. Vites/4. Vites

Çelikte delme çapı Ahşapta delme çapı Taşta delme çapı Mandren sıkma kapasitesi Vida çapı Ağırlığı EPTA-Procedure 01’e uygun

Güvenliğiniz için. Bütün güvenlik talimat ve uyarılarını okuyun. Güvenlik talimat ve uyarılarına uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanmalara neden olunabilir. Bütün güvenlik talimatı ve uyarılarını ilerde kullanmak üzere saklayın. Bu kullanma kılavuzunu ve ekteki “Genel güvenlik talimatı” ’nı (ürün kodu 3 41 30 054 06 1) esaslı biçimde okuyup tam olarak anlamadan bu elektrikli el aletini kullanmayın. Anılan belgeleri ileride kullanmak üzere saklayın ve elektrikli el aletini başkalarına verdiğinizde veya devrettiğinizde bu belgeleri de verin. İlgili ulusal çalışma hükümlerine de uyun. Elektrikli el aletinin tanımı: Hava koşullarına karşı korunmalı ortamlarda, FEIN tarafından izin verilen uçlar ve aksesuarla metal, ahşap, plastik ve seramik malzemede vidaların ve somunların takılıp sökülmesi ve delme ve vidalama ve diş açmak için tasarlanan elle yönlendirilen delme/vidalama makinesi. Özel güvenlik talimatı. Ucun gizli elektrik kablolarına temas etme olasılığının bulunduğu işleri yaparken aleti izolasyonlu tutamak yüzeylerinden tutun. Aletin ucu gerilim altındaki kablolara temas edecek olursa aletin metal parçaları da gerilime maruz kalabilir ve kullanıcı elektrik çarpma tehlikesi ile karşı karşıya kalabilir. Görünmeyen elektrik kablolarına, gaz ve su borularına dikkat edin. Çalışmaya başlamadan önce delme yapacağınız alanı örneğin bir metal tarama cihazı ile kontrol edin. Kişisel koruyucu donanım kullanın. Yaptığınız işe göre tam yüz siperliği, göz koruma donanımı veya koruyucu gözlük kullanın. Eğer uygunsa küçük taşlama ve malzeme parçacıklarına karşı koruma sağlayan toz maskesi, koruyucu kulaklık, koruyucu iş eldivenleri veya özel iş önlüğü kullanın. Gözler çeşitli uygulamalarda etrafa savrulan parçacıklardan korunmalıdır. Toz veya soluma maskesi çalışma sırasında ortaya çıkan tozları filtre eder. Uzun süre yüksek gürültü altında çalışırsanız işitme kaybına uğrayabilirsiniz. Düşük devir sayısı Yüksek devir sayısı Tork küçültme Tork büyütme (**) rakam veya harf içerebilir Sembol Uluslar arası birim Ulusal birim Açıklama U V V Elektriksel doğru akım f Hz Hz Frekans

, rpm, r/min /dak Boştaki devir sayısı (akü tam şarjlı durumda)

/dak Darbe sayısı M... Nm Nm Tork(sert/yumuşak vidalama) Ø mm mm Yuvarlak bir parçanın çapı

dB dB Ses basıncı seviyesi

dB dB Gürültü emisyonu seviyesi

pCpeak dB dB En yüksek ses basıncı seviyesi K... Tolerans m/s

Titreşim emisyon değeri EN 60745’e göre (üç yönün vektör toplamı) h,D m/s

Metalde delmeye ait orta titreşim değeri

Toplam titreşim sayısının aritmetik ortalama değeri m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Temel ve türetilen değerler uluslar arası birimler sistemi SI’den alınmıştır. Sembol, işaret Açıklama OBJ_BUCH-0000000196-001.book Page 64 Wednesday, June 24, 2015 10:13 AM65

İş parçasını emniyete alın. Bir germe donanımı ile emniyete alınmış iş parçası elle tutmaya oranla daha güvenli işlenir. Çalışırken elektrikli el aletini sıkıca tutun. Kısa süreli reaksiyon momentleri ortaya çıkabilir. Asbest içeren malzemeyi işlemeyin. Asbest kanserojen madde kabul edilir. Elektrikli el aletinin üstüne etiket ve işaretlerin vidalanması veya perçinlenmesi yasaktır. Hasar gören izolasyon elektrik çarpmasına karşı koruma sağlamaz. Yapışıcı etiketler kullanın. Elektrikli el aletinin üreticisi tarafından özel olarak geliştirilmemiş veya onaylanmamış aksesuar kullanmayın. Herhangi bir aksesuarın elektrikli el aletinize uyması güvenli işletme için tek başına yeterli değildir. Elektrikli el aletinin havalandırma aralıklarını metal olmayan araçlarla düzenli aralıklarla temizleyin. Motor fanı tozu gövdenin içine çeker. Metal tozunun aşırı ölçüde birikmesi elektriksel tehlike yaratır. Hiçbir zaman yakın mesafelerden elektrikli el aletinin lambasının ışığına bakmayın. Lambanın ışığını hiçbir zaman yakınınızdaki kişilerin gözlerine doğrultmayın. Işık kaynağının yaydığı ışın gözlere zarar verebilir. Elektrikli el aletini kendinize, başkalarına veya hayvanlara doğrultmayın. Keskin veya ısınmış uçlar nedeniyle yaralanma tehlikesi vardır. Akünün (akü bloğu) kullanımı ve bakımı. Akü ile çalışırken yanma, yangın, patlama, cilt yaralanması veya benzeri yaralanmalardan kaçınmak için aşağıdaki uyarılara uyun: Aküler açılmamalı, dağıtılmamalı veya kırılmamalıdır. Aküleri mekanik çarpma ve darbelere karşı koruyun. Aküler hasar gördüğü veya usulüne aykırı biçimde kullanıldığı takdirde zararlı buhar veya sıvılar dışarı çıkarabilirler. Bu buharlar solunum yollarını tahriş edebilir. Dışarı çıkan akü sıvısı cilt tahrişlerine veya yanmalara neden olabilir. Aküden dışarı sızan sıvı yakınınızdaki nesnelere ulaşacak olursa, bunları kontrol edin ve sıvının temas ettiği yüzeyi temizleyin ve gerektiğinde nesneyi değiştirin. Aküyü sıcağa veya ateşe maruz bırakmayın. Aküyü doğrudan güneş ışını alan yerlerde saklamayın. Aküyü ancak kullanacağınız zaman orijinal ambalajından çıkarın. Elektrikli el aletinin kendinde bir çalışma yapmadan önce aküyü aletten çıkarın. Elektrikli el aleti yanlışlıkla çalışacak olursa yaralanma tehlikesi ortaya çıkar. Aküyü sadece elektrikli el aleti kapalı durumda iken çıkarın. Aküyü çocuklardan uzak tutun. Aküyü temiz tutun ve neme ve suya karşı koruyun. Akünün ve elektrikli el aletinin kirlenen bağlantı yerlerini kuru ve temiz bir bezle temizleyin. Sadece elektrikli el aletiniz için tasarlanmış sağlam ve çalışır durumdaki FEIN akülerini kullanın. Yanış, hasarlı, onarım görmüş, modifike edilmiş, taklit veya değişik marka akülerle çalışmak ve bunları şarj etmek yangın ve/veya patlamalara neden olabilir. Akü şarj cihazının kullanım kılavuzundaki güvenlik talimatı hükümlerine uyun. El kol titreşimi Bu talimatta belirtilen titreşim seviyesi EN 60745’e uygun bir ölçme yöntemi ile belirlenmiş olup, elektrikli el aletlerinin mukayesesinde kullanılabilir. Bu değer ayrıca kullanıcıya binen titreşim yükünün geçici olarak tahmin edilmesine de uygundur. Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanımlarına aittir. Ancak elektrikli el aleti farklı uçlar veya yetersiz bakımla farklı işlerde kullanılacak olursa, titreşim seviyesinde farklılıklar ortaya çıkabilir. Bu da toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde artırabilir. Kullanıcıya binen titreşim yükünü tam olarak tahmin edebilmek için, aletin kapalı veya açık olduğu halde gerçekten kullanımda olmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde azaltabilir. Kullanıcıyı titreşim etkilerine karşı korumak üzere ek güvenlik önlemleri tespit edin; örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş süreçlerinin organize edilmesi. Tehlikeli tozlarda çalışma Bu aletle malzemelerin kazındığı işlerde tehlikeli olabilecek tozlar ortaya çıkar. Örneğin asbest, asbest içeren malzemeler, kurşun içeren boyalar, metaller, bazı ahşap türleri, mineraller, taş içerikli malzemelere ait silikat parçacıkları, boya incelticiler, ahşap koruyucu maddeler, su araçlarında kullanılan zehirli koruyucu maddelere dokunmak veya bunları solumak kullanıcılarda alerjik reaksiyonlara ve/veya solunum yolu hastalıklarına, üreme rahatsızlıklarına neden olabilir. Tozların solunma tehlikesi yayılımla ilgilidir. Yaptığınız işte ortaya çıkan toza uygun bir emme tertibatı ve kişisel koruyucu donanım kullanın ve çalıştığınız yerin iyice havalandırılmasını sağlayın. Asbest içeren malzemelerin işlenmesini uzmanlara bırakın. Ahşap tozu ve hafif metal tozu, kızgın malzeme tozu ile kimyasal maddelerin karışımı elverişsiz koşullarda kendiliğinden tutuşabilir ve patlamaya neden olabilir. Çalışırken ortaya çıkan kıvılcımların toz haznelerine yönelmesini, elektrikli aletinin ve malzeme kazıma işlemi esnasında ortaya çıkan malzemenin aşırı ölçüde ısınmasını önleyin, toz haznelerini zamanında boşaltın, malzeme üreticisinin talimatlarına ve ülkenizdeki malzeme işleme yönetmeliklerine uyun. Çalışırken dikkat edilmesi gereken hususlar. Dönme yönü değiştirme şalterini ve vites seçme şalterini sadece motor dururken kullanın. Vites seçme şalterini her zaman sonuna kadar itin. Aksi takdirde elektrikli el aleti hasar görebilir. Elektrikli el aletinin termik zorlanması tutamaktaki LED’in yanıp sönmesi ile gösterilir. OBJ_BUCH-0000000196-001.book Page 65 Wednesday, June 24, 2015 10:13 AM66

Aşırı zorlanma durumunda elektrikli el aleti kapanır. Örneğin taşıma esnasında yanlışlıkla çalıştırmayı önlemek için dönme yönü değiştirme şalterini orta konuma getirin. Tork ayarı Aletin fabrikasyon ayarı küçük ve orta büyüklükte vidalara göredir. Akünün bakımı. Aküyü sadece 0 °C – 45 °C (32 °F – 113 °F) arasındaki akü işletme sıcaklığı arasında çalıştırın ve şarj edin. Akü sıcaklığı şarj işlemi başladığında akü işletme sıcaklığı arasında olmalıdır. Akünün yüzde olarak gerçek şarj durumu sadece elektrikli el aletinin motoru dorurken gösterilir. Akü derin deşarj durumunda ise elektronik sistem motoru otomatik olarak durdurur. Bakım ve müşteri servisi. Aşırı kullanım koşullarında metaller işlenirken elektrikli el aletinin içinde iletken toz birikebilir. Havalandırma aralıklarından kuru ve yağsız basınçlı hava ile elektrikli el aletinin iç kısmını sık sık temizleyin. Bu elektrikli el aletinin güncel yedek parça listesini İnternette www.fein.com. sayfasında bulabilirsiniz. Aşağıdaki parçaları gerektiğinde kendiniz de değiştirebilirsiniz: uçlar, akü, kemer klipsi, bits deposu, mandren (ASCM12 (**)) Teminat ve garanti. Ürüne ilişkin teminat piyasaya sunulduğu ülkenin yasal düzenlemeleri çerçevesinde geçerlidir. Ayrıca FEIN, FEIN üretici garanti beyanına uygun bir garanti sağlar. Elektrikli el aletinizin teslimat kapsamında bu kullanma kılavuzunda tanımlanan veya şekli gösterilen aksesuarın sadece bir parçası da bulunabilir. Uyumluluk beyanı. FEIN firması tek sorumlu olarak bu ürünün bu kullanım kılavuzunun son sayfasında belirtilen ilgili koşullara uygun olduğunu beyan eder. Teknik belgelerin bulunduğu merkez: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Çevre koruma, tasfiye. Ambalaj malzemesi, kullanım ömrünü tamamlamış elektrikli el aletleri ve aksesuar çevre dostu geri kazanım merkezine gönderilmelidir. Aküleri sadece deşarj olmuş durumda ve çevre koruma hükümlerine uygun olarak tasfiye yapacak bir merkeze gönderin. Tam olarak deşarj olmamış akülerde kısa devre tehlikesini önlemek üzere bağlantı fişini yapışkan bantla izole edin. LED gösterge Anlamı İşlem 1 – 4 yeşil LED Yüzde olarak şarj durumu İşletme Sürekli kırmızı ışık Akü hemen hemen boş Aküyü şarj edin Yanıp sönen kırmızı ışık Akü işletmeye hazır değil Aküyü akü işletme sıcaklığı aralağına getirin, sonra şarj edin OBJ_BUCH-0000000196-001.book Page 66 Wednesday, June 24, 2015 10:13 AM67
