KASUTUSJUHEND ASCM 12 QC Fein

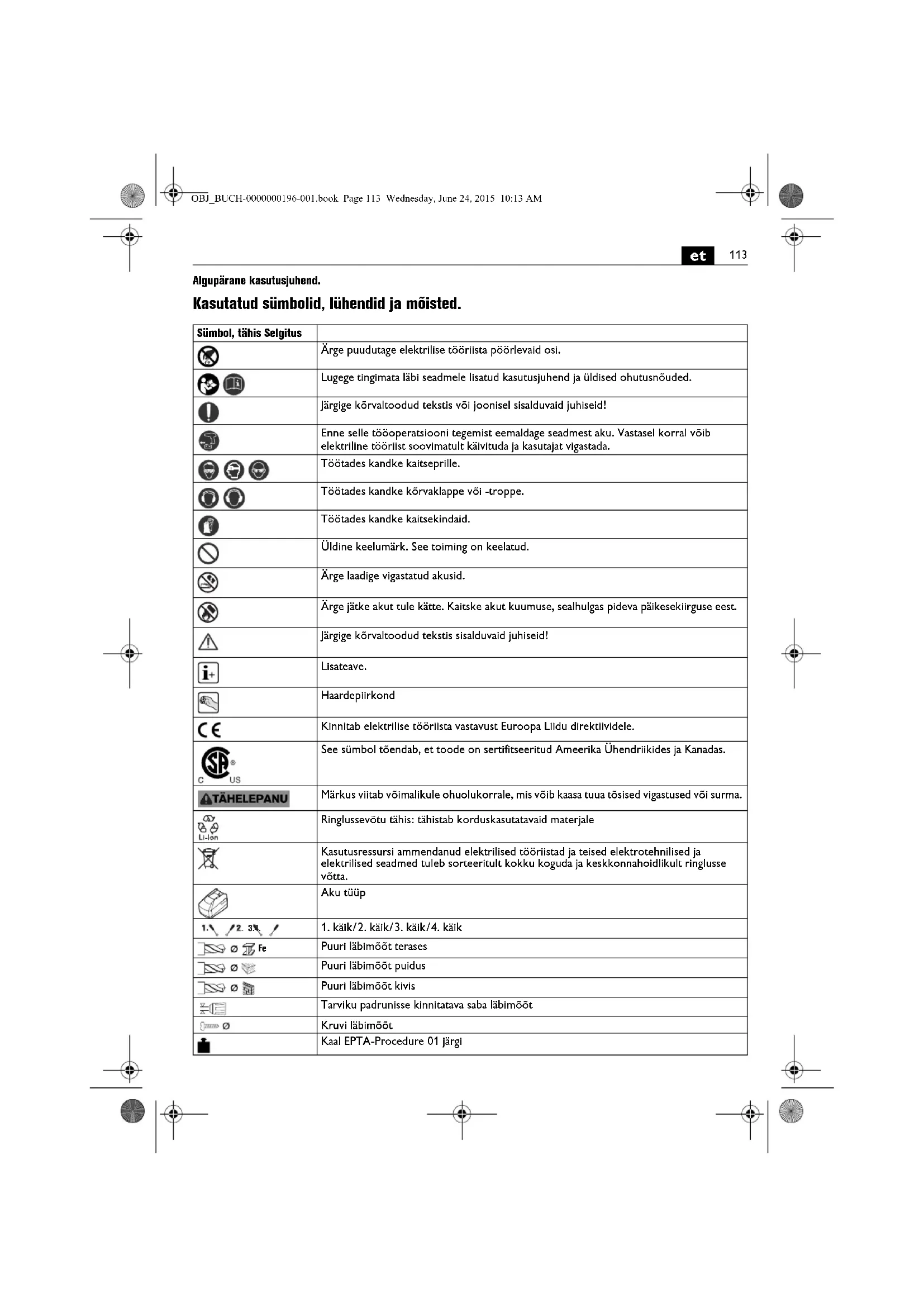

Algupärane kasutusjuhend. Kasutatud sümbolid, lühendid ja mõisted. Sümbol, tähis Selgitus Ärge puudutage elektrilise tööriista pöörlevaid osi. Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded. Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid! Enne selle tööoperatsiooni tegemist eemaldage seadmest aku. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada. Töötades kandke kaitseprille. Töötades kandke kõrvaklappe või -troppe. Töötades kandke kaitsekindaid. Üldine keelumärk. See toiming on keelatud. Ärge laadige vigastatud akusid. Ärge jätke akut tule kätte. Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest. Järgige kõrvaltoodud tekstis sisalduvaid juhiseid! Lisateave. Haardepiirkond Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele. See sümbol tõendab, et toode on sertifitseeritud Ameerika Ühendriikides ja Kanadas. Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma. Ringlussevõtu tähis: tähistab korduskasutatavaid materjale Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta. Aku tüüp

1. käik/2. käik/3. käik/4. käik

Puuri läbimõõt terases Puuri läbimõõt puidus Puuri läbimõõt kivis Tarviku padrunisse kinnitatava saba läbimõõt Kruvi läbimõõt Kaal EPTA-Procedure 01 järgi

Tööohutus. Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles. Enne elektrlise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr 3 41 30 054 06 1). Hoidke kõik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid. Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest. Elektrilise tööriista otstarve: käsitsi juhitav puurtrell-kruvikeeraja kruvide ja mutrite sisse- ja väljakeeramiseks ning metalli, puidu, plasti ja keraamiliste materjalide kuivpuurimiseks ja nimetatud materjalidesse kruvide keeramiseks, samuti keermete lõikamiseks, kasutades FEIN poolt heakskiidetud tarvikuid ja lisaseadised, töötada tuleb kuivas ja ilmastikutingimuste eest kaitstud keskkonnas. Ohutusalased erinõuded. Kui teostate töid, mille puhul võib tarvik tabada varjatud elektrijuhtmeid, hoidke seadet ainult isoleeritud käepidemetest. Kontakt pinge all oleva elektrijuhtmega võib pingestada seadme metallosad ja põhjustada elektrilöögi. Pöörake tähelepanu varjatult paiknevatele elektrijuhtmetele, gaasi- ja veetorudele. Enne töö algust kontrollige tööpiirkond üle nt metalliotsijaga. Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist. Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides. Hoidke elektrilist tööriista kindlalt käes. Lühiajaliselt võib tekkida suuri reaktsioonimomente. Madalad pöörded Kõrged pöörded Pöördemomendi vähendamine Pöördemomendi suurendamine (**) võib sisaldada arve või tähti Tähis Rahvusvaheline ühik Riiklik ühik Selgitus U V V Alalispinge f Hz Hz Sagedus

, rpm, r/min /min Tühikäigupöörded (laetud aku puhul)

/min Löökide arv M... Nm Nm Pöördemoment (tugev/nõrk kruvikeeramisrežiim) Ø mm mm Detaili läbimõõt

dB dB Helivõimsuse tase

pCpeak dB dB Helirõhu maksimaalne tase K... Mõõtemääramatus m/s

Vibratsioonitase EN 60745 järgi (kolme suuna vektorsumma) h,D m/s

keskmine vibratsioon metalli puurimisel

Vibratsiooni kogutaseme aritmeetiline keskmine m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Rahvusvahelise mõõtühikute süsteemi SI põhiühikud ja tuletatud ühikud. Sümbol, tähis Selgitus OBJ_BUCH-0000000196-001.book Page 114 Wednesday, June 24, 2015 10:13 AM115

Asbesti sisaldava materjali töötlemine on keelatud. Asbest võib tekitada vähki. Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid. Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd. Puhastage seadme ventilatsiooniavasid regulaarselt mittemetalliliste tööriistadega. Mootori ventilaator tõmbab tolmu korpusse. Metallitolmu liigne kogunemine võib olla ohtlik. Ärge kunagi laske elektrilise tööriista lambi tulel väikese vahemaa tagant endale silmale paista. Ärge suunake lambi tuld kunagi läheduses paiknevate inimeste poole. Valgusallika poolt tekitatav valguskiirgus võib silmi kahjustada. Ärge suunake elektrilist tööriista iseenda, teiste inimeste ega loomade poole. Teravad või kuumad tarvikud võivad tekitada vigastusi. Aku kasutamine ja käsitsemine (akud). Selleks et vältida akude käsitsemisest tingitud põletusi, tulekahju, plahvatust, nahavigastusi ja teisi vigastusi, pidage kinni järgmistest juhistest: Akusid ei tohi lahti võtta, avada aga tükeldada. Akudele ei tohi avalduda mehaanilised mõjutused, nt löögid. Aku vigastamisel ja ebaõigel käsitsemisel võib akust eralduda kahjulikke aure ja vedelikke. Aurud võivad ärritada hingamisteid. Väljavoolav akuvedelik võib põhjustada nahaärritust või söövitust. Kui vigastatud akust väljavoolanud vedelik on puutunud kokku läheduses olevate esemetega, kontrollige asjaomased detailid üle, puhastage ja vahetage vajaduse korral välja. Ärge jätke akut kuumuse või tule kätte. Ärge hoidke akut otsese päikesekiirguse käes. Võtke aku originaalpakendist välja alles vahetult enne kasutuselevõttu. Enne mis tahes tööde teostamist elektrilise tööriista kallal eemaldage aku. Elektrilise tööriista soovimatu käivitumise korral tekib vigastuste oht. Eemaldage aku üksnes siis, kui elektriline tööriist on välja lülitatud. Tõkestage laste ligipääs akudele. Hoidke aku puhas ja kaitske akut niiskuse ja vee eest. Aku ja elektrilise tööriista määrdunud kontakte puhastage kuiva puhta lapiga. Kasutage ainult veatuid FEIN originaalakusid, mis on ette nähtud Teie elektrilise tööriista jaoks. Valede, kahjustatud, parandatud või muudetud akude, samuti järeletehtud akude või teiste tootjate akude kasutamisel tekib tulekahju ja/või plahvatuse oht. Järgige akulaadija kasutusjuhendis toodud ohutusnõudeid. Käe-randme-vibratsioon Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase kõikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada. Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada. Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus. Ohtliku tolmu käitlemine Elektrilise tööriistaga töötamisel tekkib tolm, mis võib olla ohtlik. Teatava tolmu, nt asbesti või asbesti sisaldavate materjalide töötlemisel tekkiva tolmu, pliid sisaldavate värvide tolmu, metallitolmu, mõnda liiki puidu, mineraalide, kivisisaldusega materjalide räniosakeste tolmu, lahustite, puidukaitsevahendite, veesõidukite lakkide tolm võib põhjustada allergilisi reaktsioone, hingamisteede haigusi ja vähki ning kahjustada sigimisvõimet. Haigestumise oht sõltub sissehingatavast kogusest. Kasutage tekkiva tolmu jaoks sobivaid isikukaitsevahendeid ning tagage töökohal hea ventilatsioon. Asbesti sisaldavate materjalide töötlemine on lubatud vaid vastava väljaõppega isikutele. Puidutolm ja kergmetallide tolm, lihvimistolmu ja keemiliste ainete kuumad segud võivad ebasoodsates tingimustes iseeneslikult süttida või plahvatada. Vältige sädemete lendumist tolmumahutite suunas ning elektrilise tööriista ja lihvitava detaili ülekuumenemist, tühjendage õigeaegselt tolmumahutit, pidage kinni materjali tootja juhistest ning riigis kehtivatest ohutusnõuetest. Tööjuhised. Reverslülitit ja käiguvalikulülitit käsitsege ainult siis, kui mootor seisab. Lükake käiguvalikulüliti alati lõpuni. Vastasel korral võib seade kahjustada saada. Elektrilise tööriista termilist ülekoormust näitab käepidemes oleva LED-tule vilkumine. Ülekoormuse korral lülitub elektriline tööriist välja. Viige reverslüliti keskasendisse, et vältida seadme soovimatut käivitumist näiteks transportimisel. Pöördemomendi seadistamine Vaikimisi on seadistatud väikestele kuni keskmise suurusega kruvidele sobiv pöördemoment. OBJ_BUCH-0000000196-001.book Page 115 Wednesday, June 24, 2015 10:13 AM116

Aku käsitsemine. Käsitsege ja laadige akut üksnes siis, kui aku temperatuur on vahemikus 0 °C – 45 °C (32°F – 113 °F). Laadimisprotsessi alguses peab aku temperatuur olema ettenähtud vahemikus. Aku tegelikku laetuse astet näidatakse vaid siis, kui elektrilise tööriista mootor ei tööta. Enne aku täielikku tühjenemist seiskab elektroonika mootori automaatselt. Korrashoid ja hooldus. Äärmuslike töötingimuste korral võib metallide töötlemisel koguneda seadmesse elektrit juhtivat tolmu. Puhastage tööriista sisemust ventilatsiooniavade kaudu korrapäraselt kuiva ja õlivaba suruõhuga. Elektrilise tööriista varuosade ajakohastatud loetelu leiate Internetist veebilehelt www.fein.com. Vajaduse korral võite ise välja vahetada järgmisi detaile: tarvikud, aku, vöökonks, otsakute hoidik, padrun (ASCM12 (**)) Garantii. Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile. Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid. Vastavusdeklaratsioon. Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele. Tehnilised dokumendid on saadaval aadressil: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Keskkonnakaitse, utiliseerimine. Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta. Viige kogumispunkti ainult täiesti tühjad akud. Kui akud ei ole täiesti tühjad, isoleerige pistik lühiühinduse vältimiseks teibiga. LED-tuli Tähendus Toiming 1–4 rohelist LED-tuld protsentuaalne laetuse aste Töötamine punane pidev tuli Aku on peaaegu tühi Laadige aku täis punane vilkuv tuli Aku ei ole töövalmis Laske akul soojeneda või jahtuda, kuni aku temperatuur on ettenähtud vahemikus, seejärel laadige OBJ_BUCH-0000000196-001.book Page 116 Wednesday, June 24, 2015 10:13 AM117
