NAVODILA ZA UPORABO ASCM 12 QC Fein

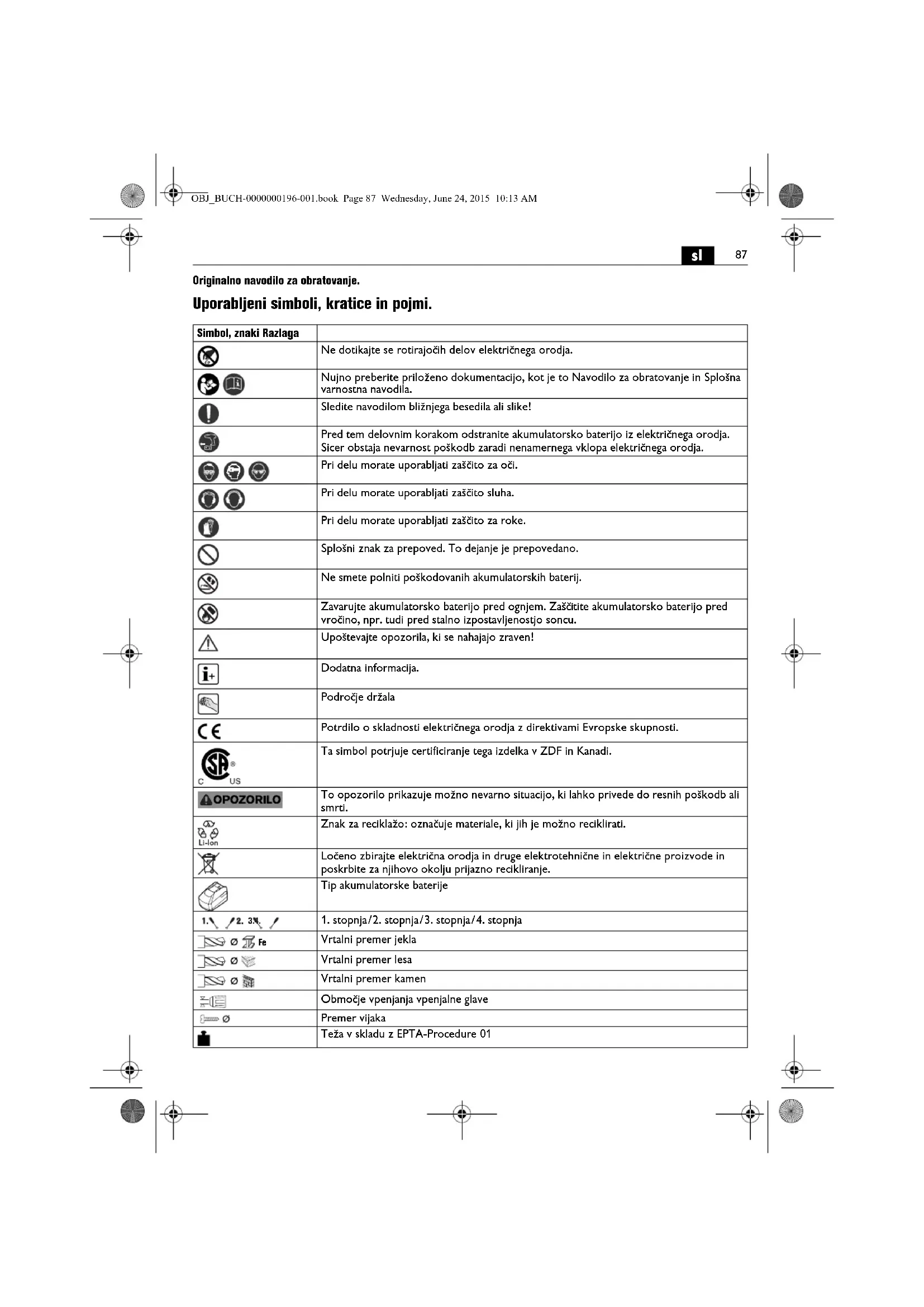

Originalno navodilo za obratovanje. Uporabljeni simboli, kratice in pojmi. Simbol, znaki Razlaga Ne dotikajte se rotirajočih delov električnega orodja. Nujno preberite priloženo dokumentacijo, kot je to Navodilo za obratovanje in Splošna varnostna navodila. Sledite navodilom bližnjega besedila ali slike! Pred tem delovnim korakom odstranite akumulatorsko baterijo iz električnega orodja. Sicer obstaja nevarnost poškodb zaradi nenamernega vklopa električnega orodja. Pri delu morate uporabljati zaščito za oči. Pri delu morate uporabljati zaščito sluha. Pri delu morate uporabljati zaščito za roke. Splošni znak za prepoved. To dejanje je prepovedano. Ne smete polniti poškodovanih akumulatorskih baterij. Zavarujte akumulatorsko baterijo pred ognjem. Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalno izpostavljenostjo soncu. Upoštevajte opozorila, ki se nahajajo zraven! Dodatna informacija. Področje držala Potrdilo o skladnosti električnega orodja z direktivami Evropske skupnosti. Ta simbol potrjuje certificiranje tega izdelka v ZDF in Kanadi. To opozorilo prikazuje možno nevarno situacijo, ki lahko privede do resnih poškodb ali smrti. Znak za reciklažo: označuje materiale, ki jih je možno reciklirati. Ločeno zbirajte električna orodja in druge elektrotehnične in električne proizvode in poskrbite za njihovo okolju prijazno recikliranje. Tip akumulatorske baterije

1. stopnja/2. stopnja/3. stopnja/4. stopnja

Vrtalni premer jekla Vrtalni premer lesa Vrtalni premer kamen Območje vpenjanja vpenjalne glave Premer vijaka Teža v skladu z EPTA-Procedure 01

Za vašo varnost. Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih navodil in napotkov lahko povzroči električni udar, požar in/ali težke poškodbe. Shranite vsa varnostna opozorila in navodila za prihodnost. Tega električnega orodja ne uporabljajte tako dolgo, preden niste temeljito prebrali tega navodila za uporabo ter priloženih „Splošnih varnostnih opozoril“ (številka spisa 3 41 30 054 06 1) in jih v celoti razumeli. Navedeno dokumentacijo shranite za kasnejšo uporabo in jo izročite naprej pri posredovanju ali odsvojitvi električnega orodja. Prav tako upoštevajte zadevne nacionalne predpise varstva pri delu. Namembnost električnega orodja: ročno voden vrtalni vijačnik za privijanje in odvijanje vijakov in matic in za vrtanje in vijačenje v kovino, les, umetne mase, keramiko ter za rezanje navojev z vstavnimi orodji, ki so odobreni s strani FEIN in priborom brez dovoda vode v vremensko zaščitenem okolju. Posebna varnostna navodila. Napravo smete držati le na izoliranem ročaju, če delate na območju, kjer lahko vstavljeno orodje pride v stik s skritimi omrežnimi napeljavami. Stik z napeljavo pod napetostjo povzroči, da so tudi kovinski deli naprave pod napetostjo in to posledično povzroči električni udar. Pazite na skrite električne vodnike, plinski in vodovodni cevovod. Pred pričetkom dela kontrolirajte delovno območje npr. z lokatorjem kovine. Uporabljajte osebno zaščitno opremo. Odvisno od vrste uporabe si nataknite zaščitno masko čez cel obraz, zaščito za oči ali zaščitna očala. Če je potrebno, nosite zaščitno masko proti prahu, zaščitne glušnike, zaščitne rokavice ali specialni predpasnik, ki Vas bo zavaroval pred manjšimi delci materiala, ki nastajajo pri brušenju. Oči je treba zavarovati pred tujki, ki nastajajo pri različnih vrstah uporabe naprave in letijo naokrog. Zaščitna maska proti prahu ali dihalna maska morata filtrirati prah, ki nastaja pri uporabi. Predolgo izpostavljanje glasnemu hrupu ima lahko za posledico izgubo sluha. Majhno število vrtljajev Veliko število vrtljajev Zmanjšanje vrtilnega momenta Povečanje vrtilnega momenta (**) lahko vsebuje številke ali črke Znaki Mednarodna enota Nacionalna enota Razlaga U V V Električna enosmerna napetost f Hz Hz Frekvenca

/min Število udarcev M... Nm Nm Vrtilni moment (trd/mehki primer vijačenja) Ø mm mm Premer okroglega dela

Emisijske vrednosti vibracij v skladu z EN 60745 (vektorska vsota treh smeri) h,D m/s

Srednja nihajna vrednost za vrtanje v kovino

Arimetrična srednja vrednost skupnih vrednosti vibracij m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Zavarujte obdelovanec. Varneje je, da držite obdelovanec z vpenjalno napravo, kot pa z roko. Električno orodje morate trdno držati v roki. Kratkoročno lahko pride do visokih reakcijskih momentov. Ne obdelujte materiala, ki vsebuje azbest. Azbest je kancerogen. Prepovedano je privijačenje ali kovičenje ploščic in znakov na električno orodje. Poškodovana izolacija ne nudi zaščite proti električnemu udaru. Uporabljajte lepilne ploščice. Ne uporabljajte pribora, ki ga proizvajalec električnega orodja ni razvil in sprostil. Varno obratovanje ne morete zagotoviti s tem, da se pribor prilega električnemu orodju. Z nekovinskimi orodji morate redno čistititi odprtine za zračenje električnega orodja. Ventilator motorja potegne prah v ohišje. To lahko pri preveliki koncentraciji kovinskega prahu pozvroči električno ogrožanje. Nikoli ne glejte od blizu v luč svetilke električnega orodja. Nikoli ne usmerjajte luč svetilke v oči drugih oseb, ki se nahajajo v bližini. Žarčenje svetilnega sredstva je lahko za oči škodljivo. Električnega orodja ne obračajte proti svojemu telesu ali telesu drugih oseb ali živali. Obstaja nevarnost poškodb zaradi ostrih ali vročih vstavnih orodij. Uporaba akumulatorske baterije (akumulatorskega bloka) in način ravnanja z njo. Da bi preprečili nevarnosti kot opekline, požar, eksplozije, poškodbe kože in druge poškodbe pri rokovanju z akumulatorskimi baterijami, prosimo upoštevajte naslednja opozorila: Akumulatorskih baterij ne smete razstaviti, odpreti ali razkosati. Akumulatorskih baterij ne smete izpostavljati mehanskim udarcem. Pri poškodbi in nepravilni uporabi akumulatorske baterije lahko izstopijo škodljive pare in tekočine. Te pare lahko povzročijo draženje dihalnih poti. Izstopajoča tekočina akumulatorske baterije lahko povzroči draženje kože ali opekline. V primeru, da bi tekočina, ki bi izstopila iz poškodovane akumulatorske baterije, oškropila predmete v okolici, morate te predmete preveriti, jih očistiti in jih po potrebi zamenjati. Zavarujte akumulatorsko baterijo pred vročino ali ognjem. Akumulatorske baterije ne hranite na direktni sončni svetlobi. Akumulatorsko baterijo vzemite šele takrat iz originalne embalaže, ko jo želite uporabiti. Pred pričetkom del, ki jih opravljate neposredno na električnem orodju, vzemite akumulatorsko baterijo iz električnega orodja. Če se električno orodje nenamerno zažene, obstaja nevarnost poškodb. Akumulatorsko baterijo snemite le, ko je električno orodje izklopljeno. Poskrbite, da otroci ne bodo prišli v stik z akumulatorsko baterijo. Poskrbite za čistočo akumulatorske baterije in jo zaščitite pred vlago in vodo. Očistite umazane priključke akumulatorske baterije in električnega orodja s suho, čisto krpo. Uporabljajte le brezhibne originalne akumulatorske baterije FEIN, ki so primerne za vaše električno orodje. Pri polnjenju in delu z neustreznimi, poškodovanimi, popravljenimi ali predelanimi akumulatorskimi baterijami, ponaredki in akumulatorskimi baterijami tujih znamk obstaja nevarnost požara in/ali eksplozije. Upoštevajte varnostna navodila, ki so opisana v navodilu za obratovanje akumulatorske polnilne naprave. Vibracije rok Podane vrednosti nivoja vibracij v teh navodilih so se izmerile v skladu s standardiziranim merilnim postopkom po EN 60745 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obremenjenosti z vibracijami. Naveden nivo vibracij reprezentira glavne uporabe električnega orodja. Če pa električno orodje uporabljate še v druge namene, z odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdobjem uporabe občutno poveča. Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in sicer teče, vendar dejansko ni v uporabi. To lahko ombremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša. Določite dodatne varnostne ukrepe za zaščito uporabnika pred vpljivi vibracij, npr. vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postopkov. Rokovanje z nevarnimi prahovi Pri delovnih postopkih, kjer se odstranjuje material, nastajajo pri delu s tem orodjem prahovi, ki so lahko nevarni. Dotik ali vdihavanje nekaterih prahov, npr. azbesta in materialov, ki vsebujejo azbest, svinčenega premaza, kovin, nekaterih vrst lesa, mineralov, silikatnih delcev kameninskih materialov, barvnih topil, sredstev za zaščito lesa, antivegetativnih premazov za plovila lahko pri osebah povzročijo alergične reakcije in/ali obolenja dihal, rak, okvare plodnosti. Tveganje zaradi vdihavanja prahov je odvisno od ekspozicije. Uporabite primeren način odsesovanja, ki je usklajen z vrsto nastalega prahu ter osebno zaščitno opremo in poskrbite za dobro odzračevanje delovnega mesta. Obdelavo materialov, ki vsebujejo azbest prepustite le strokovnjakom. Lesni prah in prah lahkih kovin, vroče mešanice brusnega prahu in kemične snovi se lahko pod neugodnimi pogoji samostojno vnamejo ali povzročijo eksplozijo. Preprečite iskrenje v smeri zbiralnikov prahu ter pregrevanje električnega orodja in brusnega materiala, pravočasno izpraznite zbiralnike prahov, upoštevajte opozorila za obdelavo, ki so od proizvajalca materiala ter predpise, ki so za obdelavo materialov veljavni v vaši državi. OBJ_BUCH-0000000196-001.book Page 89 Wednesday, June 24, 2015 10:13 AM90

Navodila za uporabo. Stikalo za preklop smeri vrtenja in stikalo za izbiro stopnje pritisnite samo pri mirovanju motorja. Potisnite stikalo za izbiro stopnje vselej do omejevala. V nasprotnem primeru lahko poškodujete električno orodje. Termična preobremenitev električnega orodja se bo prikazala z utripanjem LED svetilke na ročaju. Pri preobremenitvi se električno orodje izklopi. Nastavite preklopno stikalo smeri vrtenja v srednji položaj in s tem zavarujte pred nenamernim vklopom, npr. med transportom. Nastavitev vrtilnega momenta Tovarniška nastavitev ustreza območju za majhne do srednje velike vijake. Rokovanje z akumulatorsko baterijo. Uporabljajte in polnite akumulatorsko baterijo izključno v območju delovne temperature 0 °C –45 °C (32 °F – 113 °F). Temperatura akumulatorske baterije se mora na začetku polnilnega postopka nahajati v območju delovne temperature. Le ko je motor električnega orodja ustavljen, se bo prikazal pravilni delež napolnjenosti akum. baterije v odstodkih. Ko se bliža globinska izpraznitev akumulatorske baterije, elektronika avtomatsko ustavi motor. Vzdrževanje in servis. Pri ekstremnih pogojih uporabe se lahko prevodni prah, ki nastane pri obdelavi kovin, usede v notranjosti električnega orodja. Iz notranjosti električnega orodja pogosto izpihavajte prezračevalne zareze s suhim in neoljnatim stisnjenim zrakom. Aktualni seznam nadomestnih delov se nahaja na spletni strani pod www.fein.com. Naslednje dele lahko po potrebi samostojno zamenjajte: vstavna orodja, akumulatorska baterija, držalo za pas, zalogovnik bitov, vpenjalna glava (ASCM12 (**)) Jamstvo in garancija. Jamstvo za izdelek velja v skladu z zakonskimi pravili v državi, kjer se je izdelek dal v promet. Poleg tega vam daje FEIN garancijo v skladu z izjavo proizvajalca FEIN. V obsegu dobave električnega orodja se lahko nahaja tudi le del pribora, ki je opisan ali naslikan v tem navodilu za obratovanje. Izjava o skladnosti. Podjetje FEIN izjavlja pod izključno odgovornostjo, da ta izdelek ustreza navedenim zadevnim določilom, ki so opisana na zadnji strani tega navodila za obratovanje. Tehnična dokumentacija se nahaja pri: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Varstvo okolja, odstranitev odpadkov. Embalaže, odpadna električnega orodja in pribor morate reciklirati v skladu z varstvom okolja. Akumulatorske baterije smete samo v praznem stanju odvreči med recikliran odpad. Pri nepopolno izpraznjenih akumulatorskih baterijah zaradi preprečevanja kratkega stika izolirajte povezovalni vtič z lepilnim trakom. LED-prikaz Pomen Akcija 1–4 zelena LED Stanje napolnjenosti v odstotkih Delovanje Rdeča trajna luč Akumulatorska baterija je skoraj prazna Napolnite akumulatorsko baterijo Rdeča utripajoča luč Akumulatorska baterija ni pripravljeno za uporabo Akumulatorska baterija se mora nahajati v območju delovne temperature, nato jo napolnite OBJ_BUCH-0000000196-001.book Page 90 Wednesday, June 24, 2015 10:13 AM91
