MANUAL DE USUARIO ABOP 132 Select Fein

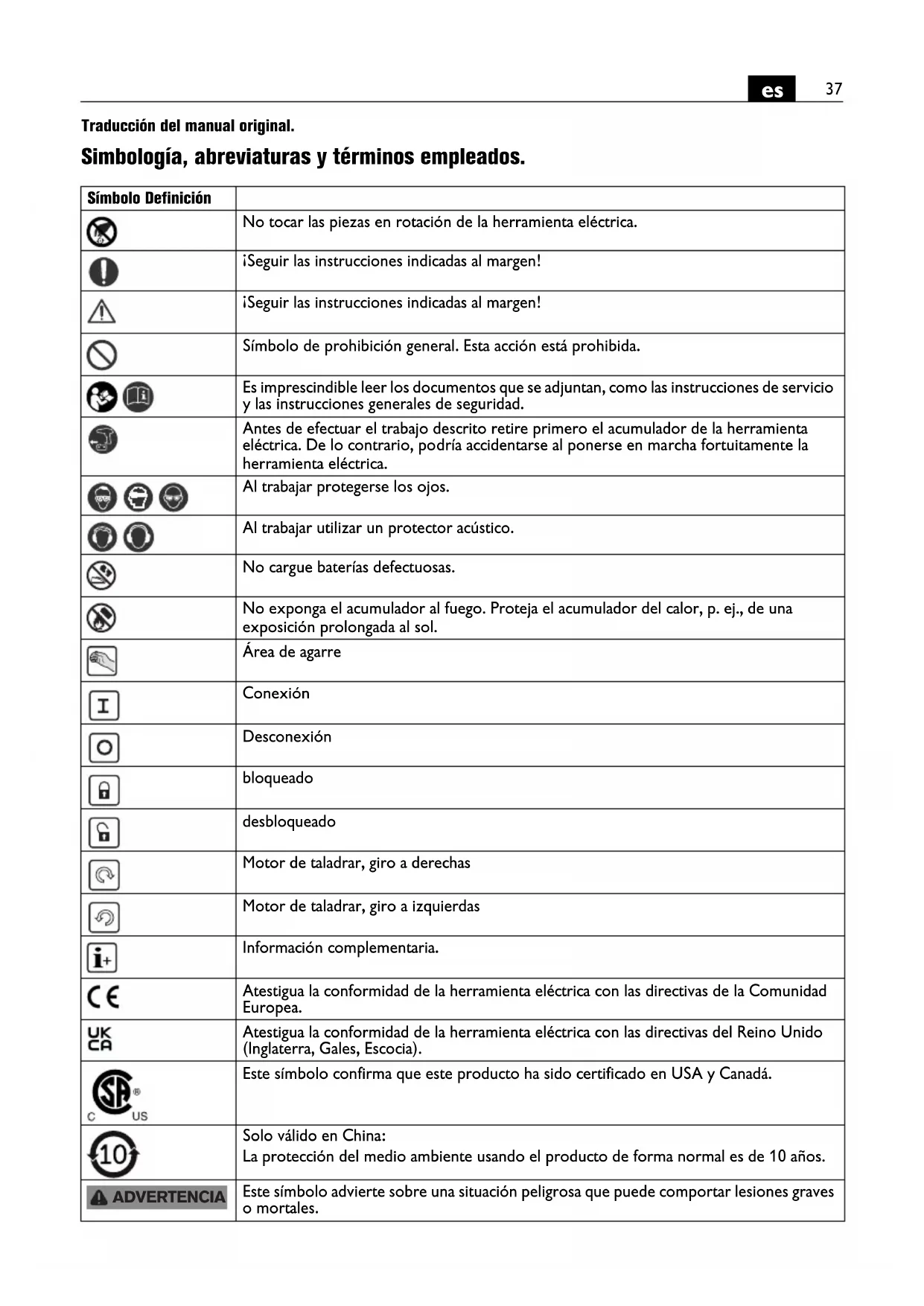

Traducción del manual original. Simbología, abreviaturas y términos empleados. Símbolo Definición No tocar las piezas en rotación de la herramienta eléctrica. ¡Seguir las instrucciones indicadas al margen! ¡Seguir las instrucciones indicadas al margen! Símbolo de prohibición general. Esta acción está prohibida. Es imprescindible leer los documentos que se adjuntan, como las instrucciones de servicio y las instrucciones generales de seguridad. Antes de efectuar el trabajo descrito retire primero el acumulador de la herramienta eléctrica. De lo contrario, podría accidentarse al ponerse en marcha fortuitamente la herramienta eléctrica. Al trabajar protegerse los ojos. Al trabajar utilizar un protector acústico. No cargue baterías defectuosas. No exponga el acumulador al fuego. Proteja el acumulador del calor, p. ej., de una exposición prolongada al sol. Área de agarre Conexión Desconexión bloqueado desbloqueado Motor de taladrar, giro a derechas Motor de taladrar, giro a izquierdas Información complementaria. Atestigua la conformidad de la herramienta eléctrica con las directivas de la Comunidad Europea. Atestigua la conformidad de la herramienta eléctrica con las directivas del Reino Unido (Inglaterra, Gales, Escocia). Este símbolo confirma que este producto ha sido certificado en USA y Canadá. Solo válido en China: La protección del medio ambiente usando el producto de forma normal es de 10 años. Este símbolo advierte sobre una situación peligrosa que puede comportar lesiones graves o mortales. ADVERTENCIA38

Símbolo de reciclaje: identifica los materiales reutilizables Acumular por separado las herramientas eléctricas y demás productos electrotécnicos y eléctricos inservibles y someterlos a un reciclaje ecológico. Tipo de acumulador

velocidad Bajas revoluciones Altas revoluciones (**) puede contener cifras o letras (Ax – Zx) Identificación para fines internos Símbolo Definición Símbolo Unidad internacional Unidad nacional Definición U V V Tensión continua

, rpm, r/min rpm Revoluciones en vacío

, rpm, r/min rpm Revoluciones bajo carga M... mm mm Medida, rosca métrica Ø mm mm Diámetro de una pieza redonda mm mm Diámetro de taladro máx. en acero de hasta 400 N/mm

– Acero de corte rápido de alto rendimiento (broca helicoidal) mm mm Diámetro de taladro máx. en aluminio hasta 300 N/mm

– acero de corte rápido de alto rendimiento (broca helicoidal) mm mm Diámetro de taladro máx. en madera (broca helicoidal) mm mm Macho de roscar mm mm d1 = margen de sujeción de portabrocas d2 = alojamiento en husillo de taladrar (AWBP 10 (**): alojamiento ISO 239 en husillo de taladrar) d3 = diámetro de cuello de sujeción kg kg Peso según EPTA-Procedure 01

dB dB Nivel de presión sonora

dB dB Nivel de potencia acústica

pCpeak dB dB Valor máx. de nivel sonoro K... Inseguridad m/s

Valor de vibraciones emitidas según EN 62841 (suma vectorial de tres direcciones) h,D m/s

promedio de vibraciones al taladrar en metal m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unidades básicas y unidades derivadas del sistema internacional de unidades SI.

Para su seguridad. Lea íntegramente estas adver- tencias de peligro e instruccio- nes. En caso de no atenerse a las advertencias de seguridad siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instruccio- nes para futuras consultas. No utilice esta herramienta eléctrica sin haber leí- do con detenimiento y haber entendido íntegra- mente estas instrucciones de servicio, así como las “Instrucciones generales de seguridad” (nº de docu- mento 3 41 30 465 06 0) adjuntas. Guarde la docu- mentación citada para posteriores consultas y entrégueselas al usuario en caso de prestar o vender la herramienta eléctrica. Observe también las respectivas prescripciones contra accidentes de trabajo vigentes en su país. Utilización reglamentaria de la herramienta eléc- trica: taladro portátil para uso con útiles y accesorios homo- logados por FEIN en lugares cubiertos para taladrar metal, madera, plástico, cerámica y para roscar. El taladro no ha sido diseñado para procesar plástico reforzado con fibra de carbono. Instrucciones de seguridad para taladros. Instrucciones de seguridad para todas las opera- ciones. Use la(s) empuñadura(s) adicional(es). La pérdida del control puede acarrear lesiones. Sujete la herramienta eléctrica por las superficies de agarre aisladas al realizar trabajos en los que el útil pueda llegar a tocar conductores eléctricos ocultos. El contacto con conductores bajo tensión puede hacer que las partes metálicas del aparato le provoquen una descarga eléctrica. Instrucciones de seguridad al usar brocas largas. Nunca opere a una velocidad mayor que la capacidad máxima de velocidad de la broca. A a velocidades más altas, es probable que la broca se doble si se permite que gire libremente sin tocar la pieza de trabajo, resul- tando en lesiones personales. Comience siempre a perforar a baja velocidad y con la punta de la broca en contacto con el pieza de trabajo. A velocidades más altas, es probable que la broca se doble si se le permite girar libremente sin contacto con la pieza de trabajo, resultando en lesiones personales. Aplique presión solo en línea directa con la broca y no aplique excesiva presión. Los bits pueden doblarse cau- sando rotura o pérdida de control, lo que resulta en daños personales lesión. Instrucciones de seguridad especiales. Preste atención a los conductores eléctricos y a las tuberías de agua y gas ocultas. Antes de comenzar a trabajar explore la zona de trabajo, p. ej., con un detec- tor de metales. Asegure la pieza de trabajo. Una pieza de trabajo queda sujeta de forma mucho más segura con un dispositivo de fijación que con la mano. Sujete firmemente la herramienta eléctrica. Pueden presentarse súbitamente unos altos pares de reacción. No oriente la herramienta eléctrica contra Ud. mismo, contra otras personas, ni contra animales. Podría acci- dentarse con los útiles afilados o muy calientes. Esta prohibido fijar rótulos o señales a la herramienta eléctrica con tornillos o remaches. Un aislamiento dañado no le protege de una electrocución. Emplee eti- quetas autoadhesivas. No use accesorios que no hayan sido especialmente desarrollados u homologados por el fabricante de la herramienta eléctrica. El mero hecho de que sea mon- table un accesorio en su herramienta eléctrica no es garantía de que su funcionamiento sea seguro. Utilice un equipo de protección personal. Dependiendo del trabajo a realizar use una careta, una protección para los ojos, o unas gafas de protección. Si procede, emplee una mascarilla antipolvo, protectores auditivos, guantes de protección o un mandil especial adecuado para protegerle de los pequeños fragmentos que pudie- ran salir proyectados al desprenderse del útil o pieza. Las gafas de protección deberán ser indicadas para pro- tegerle de los fragmentos que pudieran salir despedidos al trabajar. La mascarilla antipolvo o respiratoria deberá ser apta para filtrar las partículas producidas al trabajar. La exposición prolongada al ruido puede provocar sor- dera. Lleve puesta una indumentaria de trabajo adecuada. No utilice ropa holgada ni joyas. Mantenga su pelo, ropa y guantes alejados de las piezas móviles del aparato. La ropa holgada, las joyas y el pelo largo pueden engan- charse con las piezas en movimiento. Al realizar trabajos por encima de la cabeza tenga cui- dado con los objetos que pudieran caer, como virutas, p. ej. Para no lesionarse, siempre mantenga las manos, ropa, etc. alejadas de las virutas en rotación. Las virutas pue- den lesionarle. No intente retirar el útil mientras éste esté girando todavía. Podría lesionarse gravemente. Limpie periódicamente las rejillas de refrigeración de la herramienta eléctrica empleando herramientas que no sean de metal. El ventilador del motor aspira polvo hacia el interior de la carcasa. En caso de acumularse polvo de metal en exceso, ello puede provocar al usua- rio una descarga eléctrica. No trabaje materiales que contengan magnesio. Podría provocar un incendio. No trabaje CFRP (plástico reforzado con fibras de car- bono) ni material que contenga amianto. Estos materia- les son cancerígenos. ADVERTENCIA40

Utilización y trato de acumuladores (conjunto acumulador). Para no exponerse a un riesgo de quemadura, incendio, explosión, lesiones de la piel o de otro tipo, al manipu- lar acumuladores, aténgase a las siguientes indicacio- nes: Los acumuladores no deben desarmarse, abrirse, ni fraccionarse. Evite golpear los acumuladores. Si el acu- mulador se daña o usa de forma inapropiada puede que se emanen vapores nocivos o se fugue líquido. Los vapores pueden irritar las vías respiratorias. El líquido del acumulador puede irritar la piel o producir quema- duras. Si el líquido que se ha fugado del acumulador ha conta- minado las piezas adyacentes, controle dichas piezas y límpielas o sustitúyalas, si procede. No exponga el acumulador ni al calor ni al fuego. No exponga el acumulador directamente al sol. Únicamente saque el acumulador del embalaje original en el momento que desee utilizarlo. Desmonte el acumulador antes de manipular en la herramienta eléctrica. La puesta en marcha fortuita de la herramienta eléctrica puede causar un accidente. Solamente desmonte el acumulador estando desconec- tada la herramienta eléctrica. Mantenga los acumuladores fuera del alcance de los niños. Mantenga limpio el acumulador y protéjalo de la hume- dad y del agua. Si los contactos del acumulador y de la herramienta eléctrica están sucios límpielos con un paño seco y limpio. Solamente use los acumuladores originales FEIN previs- tos para su herramienta eléctrica. Si se utilizan o recar- gan acumuladores incorrectos, dañados, reparados, recuperados, imitaciones o de otra marca, existe el riesgo de incendio y/o de explosión. Aténgase a las instrucciones de seguridad menciona- das en las instrucciones de uso del cargador del acu- mulador. Vibraciones en la mano/brazo El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medi- ción fijado en la norma EN 62841 y puede servir como base de comparación con otras herramientas eléctricas. También es adecuado para estimar provisionalmente la emisión de vibraciones. El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléc- trica. Por ello, el nivel de vibraciones puede ser dife- rente si la herramienta eléctrica se utiliza en otras aplicaciones, con útiles diferentes, o si el manteni- miento de la misma fuese deficiente. Ello puede supo- ner un aumento drástico de la emisión de vibraciones durante el tiempo total de trabajo. Para determinar con exactitud la emisión de las vibra- ciones, es necesario considerar también aquellos tiem- pos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado real- mente. Ello puede suponer una disminución drástica de la emisión de vibraciones durante el tiempo total de tra- bajo. Fije unas medidas de seguridad adicionales para prote- ger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organiza- ción de las secuencias de trabajo. Manipulación con materiales peligrosos Al trabajar con esta herramienta en desbaste de material se genera polvo que puede ser peligroso. El contacto o inspiración de ciertos materiales en polvo como, p. ej., el amianto o los materiales que lo conten- gan, pinturas con plomo, metales, ciertos tipos de madera, minerales, partículas de sílice de materiales a base de mineral, disolventes de pintura, conservadores de la madera y antifouling para embarcaciones puede provocar en las personas reacciones alérgicas y/o enfer- medades respiratorias, cáncer, daños congénitos o tras- tornos reproductivos. El riesgo derivado de la inspiración de material en polvo depende de la frecuen- cia de exposición al mismo. Utilice un sistema de aspi- ración apropiado para el polvo producido en combinación con un equipo de protección personal y cuide que esté bien ventilado el puesto de trabajo. Se recomienda que los materiales que contengan amianto sean procesados por especialistas. El polvo de madera y el de aleaciones ligeras, así como la mezcla de sustancias químicas con material en polvo caliente pueden llegar a autoinflamarse o provocar una explosión. Evite el salto de chispas en dirección al depó- sito de polvo así como el sobrecalentamiento de la herramienta eléctrica y de la pieza a lijar, vacíe con sufi- ciente antelación el depósito de polvo, respete las ins- trucciones de trabajo del fabricante del material y las prescripciones vigentes en su país sobre los materiales a trabajar. Indicaciones para el manejo. Únicamente accione el selector de velocidades o el inversor de giro con el motor detenido. Coloque el selector de sentido de giro en la posición central para evitar una puesta en marcha accidental, p. ej., durante el transporte. En caso de sobrecalentamiento la herramienta eléctrica funciona a impulsos breves de baja potencia. Deje fun- cionar en vacío la herramienta eléctrica para que se enfríe. En caso de utilizarla estacionariamente en un soporte de taladrar, cada 50 horas de servicio, desconecte y retire del mismo la herramienta eléctrica tras haber alcanzado la temperatura de régimen, gírela 180°, y déjela funcionar aprox. 1 minuto para conseguir una lubricación uniforme. AWBP10 (**): Desengrase el cono del husillo y el cono interior del portabrocas antes de ensamblarlos.41

Trato del acumulador. Guarde, utilice y cargue el acumulador dentro del rango de operación de 5 °C – 45 °C (41 °F – 113 °F), y cár- guelo exclusivamente con cargadores FEIN. Al comen- zar a cargar el acumulador su temperatura deberá estar dentro del margen especificado para su operación. El porcentaje del estado de carga real del acumulador solamente se indica estando detenido el motor de la herramienta eléctrica. Antes de que el acumulador llegue a descargarse exce- sivamente, el sistema electrónico desconecta el motor de forma automática. Reparación y servicio técnico. En caso de trabajar metales bajo unas condi- ciones extremas puede llegar a depositarse polvo conductor de corriente en el interior de la herramienta eléctrica. Sople con frecuencia desde afuera aire comprimido seco y exento de aceite por las rejillas de refrigeración para limpiar el interior de la herramienta eléctrica. Los productos que hayan entrado en contacto con amianto no se dejarán reparar. Deseche los productos contaminados con amianto de acuerdo a las prescrip- ciones vigentes en su país sobre la eliminación de resi- duos que contengan amianto. Si son ilegibles renueve las etiquetas y advertencias de peligro de la herramienta eléctrica. La lista de piezas de recambio actual para esta herra- mienta eléctrica la encuentra en internet bajo www.fein.com. Si fuese preciso, puede sustituir Ud. mismo las piezas siguientes: Portabrocas, empuñadura adicional, útiles, acumulador Garantía. La garantía del producto se realiza de acuerdo a las regulaciones legales vigentes en el país de adquisición. Adicionalmente, FEIN ofrece una garantía ampliada de acuerdo con la declaración de garantía del fabricante FEIN. El material de serie suministrado con su herramienta eléctrica puede que no corresponda en su totalidad al material descrito o mostrado en estas instrucciones de servicio. Declaración de conformidad. La Declaración CE solo es válida para países de la Unión Europea y de la EFTA (European Free Trade Associa- tion) y solo para productos destinados para el mercado de la UE y de la EFTA. El marcado UKCA pierde su vali- dez si el producto es comercializado en el mercado de la UE. La Declaración UKCA solo es válida en el mercado britá- nico (Inglaterra, Gales y Escocia) y solo para productos destinados para el mercado británico. El marcado CE pierde su validez si el producto es comercializado en el mercado británico. La empresa FEIN declara bajo su propia responsabilidad que este producto cumple con las disposiciones perti- nentes detalladas en la última página de estas instruccio- nes de servicio. Expediente técnico en: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Protección del medio ambiente, elimina- ción. Los embalajes, y las herramientas eléctricas y accesorios inservibles deberán entregarse a los puntos de recogida correspondientes para que puedan ser sometidos a un reciclaje ecológico. Únicamente entregue acumuladores que estén descar- gados a un punto de recogida regularizado. Si los acumuladores no estuviesen totalmente descarga- dos aisle sus contactos con cinta adhesiva para prevenir un posible cortocircuito. Indicador LED Significado Acción 1–4 LED verdes Nivel porcen- tual de carga Operación Luz roja permanente Acumulador casi vacío Cargar acumulador Luz roja intermi- tente El acumulador no está listo para funcionar Procure que la tempe- ratura del acumulador se encuentre dentro del margen de opera- ción, y cárguelo a con- tinuación42
