Produkttyp	Monoblockförstärkare (mottagare)
Märke	JBL
Modell	Club A1000
Mått (L x H x D)	320 x 51,3 x 180 mm
Vikt	3,52 kg
Strömförsörjning	9-16 V DC, säkring 35 A x 3
Utgångseffekt (4 ohm)	600 W RMS
Utgångseffekt (2 ohm)	1000 W RMS
Frekvensrespons	10 - 320 Hz
Ingångskänslighet (linjenivå)	200 mV - 2,0 V
Ingångskänslighet (högnivå)	2 V - 20 V
Signal/brus-förhållande	>80 dB
Total harmonisk distorsion	<1%
Delningsfrekvens	32-320 Hz justerbar, 12 dB/oktav
Rekommenderad kabelarea	4 AWG
Funktioner	Gainjustering, Bass Boost, fasvändare, startläge (REM/DC), ingångsnivåval, lågpassfilter
Skydd	Termiskt, kortslutning, överspänning/underspänning
Underhåll och rengöring	Rengör med en torr, mjuk trasa. Undvik fukt.
Säkerhet	Koppla bort batteriets minuspol före installation. Använd skyddsglasögon.
Reservdelar och reparerbarhet	Utbytbara säkringar. Eftermarknadsservice via garanti.
Allmän information	Monoförstärkare avsedd för subwoofers, kompatibel med högnivå- och lågnivåsignaler, möjlighet till master/slav-anslutning

Vanliga frågor - Club A1000 JBL

Hur ansluter man förstärkaren Club A1000?

Koppla bort batteriets minuspol. Anslut strömkabeln till BATT+ via en säkringshållare, jordkabeln till en ren jordpunkt, och REM-kabeln till bilradions fjärrstyrningsutgång. Använd RCA-kablar för insignal.

Hur ställer man in förstärkarens gain?

Ställ mottagaren på 3/4 av maximal volym, vrid sedan GAIN medurs tills du hör distorsion, och backa sedan något.

Vad gör man om skyddsindikatorn blinkar var 4:e sekund?

Det indikerar en DC-spänning vid utgången. Förstärkaren kan behöva översyn. Kontakta garantin för service.

Hur ansluter man två Club A1000-förstärkare?

Använd en RCA-kabel för att ansluta PRIMARY OUT på huvudförstärkaren till SECONDARY IN på den sekundära. Ställ omkopplaren på PRIMARY för huvudförstärkaren och SECONDARY för den andra.

Vilken matningsspänning krävs?

Förstärkaren fungerar med en spänning på 9 till 16 V (12 V fordonssystem). Använd en säkring på 35 A x 3.

Hur väljer man TURN-ON-läget?

Om du använder en REM-kabel, ställ in på REM. Annars, använd DC (DC-spänningsdetektering) eller HI2 för högnivåsignaler.

Vad gör man om ljudet uteblir och strömindikatorn är släckt?

Kontrollera spänningarna på BATT+ och REM med en voltmeter. Kontrollera även jord.

Hur ställer man in delningsfrekvensen?

Vrid delningsratten åt vänster för att sänka frekvensen (t.ex. 32 Hz) eller åt höger för att höja den (320 Hz). Ställ in efter dina preferenser.

Hur rengör man förstärkaren?

Använd en mjuk och torr trasa. Undvik fukt och kemikalier. Rengör inte insidan.

Vilka kablar används för strömförsörjningen?

Använd en kabel av storlek 4 AWG för ström och jord, med en säkring på 35 A per gren.

BRUKSANVISNING Club A1000 JBL

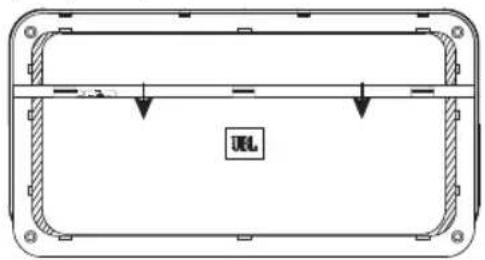

1. Drag ner panelskyddet

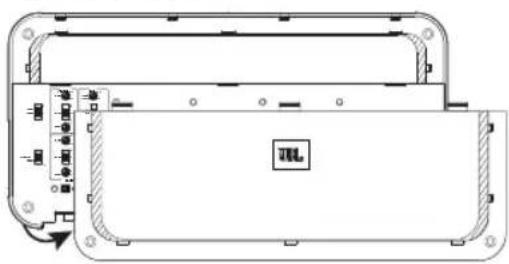

1. Avlägsna panelskyddet


Observera: Det rekommenderas att du ansluter alla kablar innan du permanent monterar förstärkaren.

VIKTIGT: Koppla från batteriets minuspol (−) innan du påbörjar installationen.

• Ha alltid skyddsglasögon på dig när du använder verktyg.
• Välj en säker monteringsplats som inte utsätts för fukt. Kontrollera avständet på båda sidor av den avsedda monteringsytan. Var noga med att skruvar eller ledningar inte gör hål på bromsledningar, bränsleslangar eller elsystem och att kabeldragningen inte påverkar fordonets säkerhet. Var försiktig vid borning eller skärning i monteringsområdet.

• Välj en plats med tillräcklig luftcirkulation.
- Montera inte förstärkaren med kyllänsen riktad nedåt, eftersom det påverkar kylningen.
- Montera förstärkaren så att den inte skadas av baksätespassagerarnas fötter eller av last i bagageutrymmet.

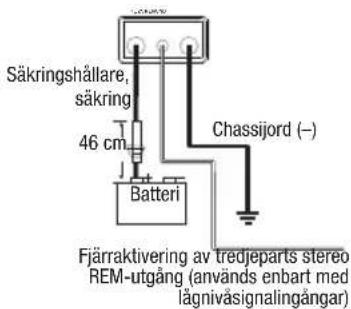

KABELDRAGNING FÖR STRÖM OCH JORDNING

På förstärkaren:

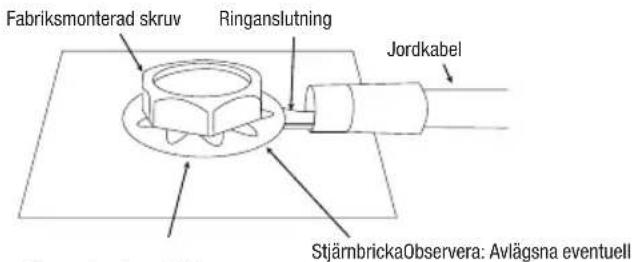

På jordningsplatsen:

KABLAGE FÖR INGÅNGSSIGNAL

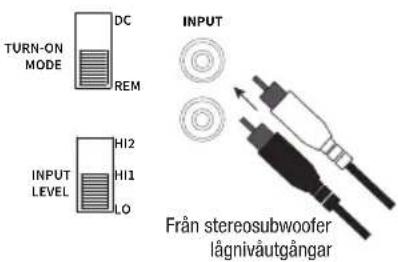

Lågnivåsignaler

Observera: när lågnivåsignaler och fjärrstyrning används, ställ in "TURN-ON MODE" till "REM" och "INPUT LEVEL" till "LO".

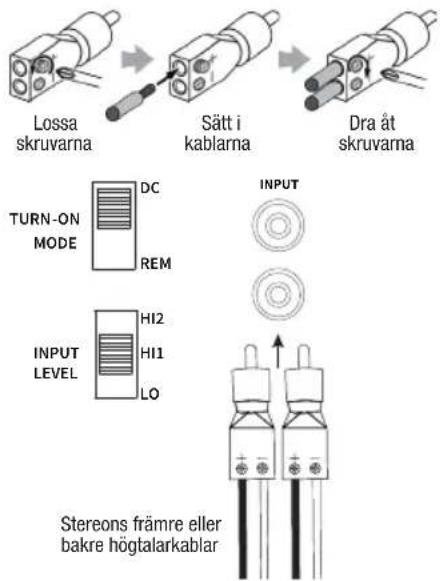

Högnivåsignaler

Observera: när högnivåsignaler används, ställ in "TURN-ON MODE" till läget "DC" och "INPUT LEVEL" till "HI1". Om inget ljud hörs, ändra "INPUT LEVEL" till "HI2".

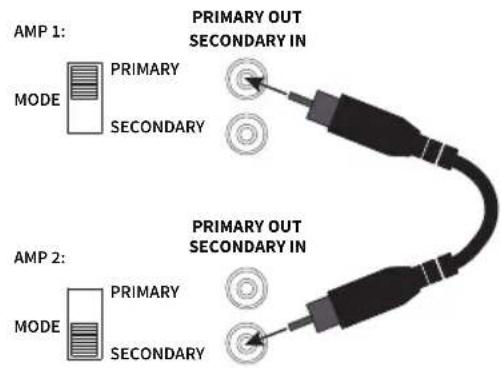

ANSLUTA TVÅ A1000 FÖRSTÄRKARE FÖR EXTRA EFFEKT

För att ansluta två Club A1000-förstärkare, använd en RCA-skarvsladd för att ansluta "PRIMARY OUT" på den primära förstärkaren till "SECONDARY IN" på den sekundära förstärkaren. Ställ in Primär-/sekundär-brytaren på "PRIMARY" på den primära förstärkaren och till "SECONDARY" på den sekundära förstärkaren.

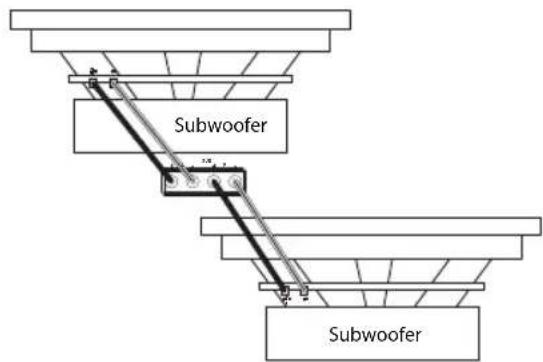

Två subwoofers (4ohm)

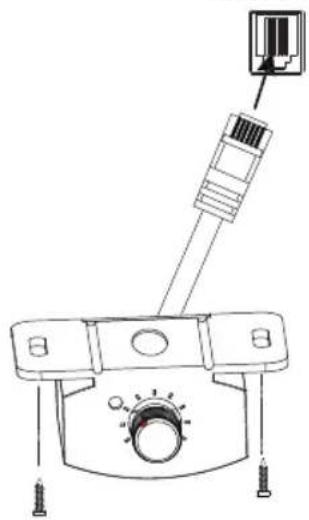

ANSLUTA BASFJÄRRKONTROLL

REMOTE CONTROL

Ställa in förstärkning

1. Börja med att ha GAIN-kontrollen inställd på MIN och kontrollen för delningsfiltret i mittenläget.
2. Välj musik med stark bas.
3. Vrid volymkontrollen på din stereo till 34 av maxvolymen.
4. Justera GAIN-kontrollen medurs och lyssna noggrant på basljudet. Om du hör förvrängning, vrid GAIN-kontrollen moturs för att sänka förstärkningen.

Välja delningsfrekvens

Välj den delningsfrekvens som passar din smak. Vrid kontrollerna åt vänster för att sänka delningsfrekvensen och till höger för att höja den. De exakta inställningarna av delningsfiltret beror på vad du föredrar.

Välja subwoofer-fas

Växla PHASE fram och tillbaka för att bestämma vilken inställning som ger den renaste basen.

Välja basförstärkning

Justera BASS-BOOST känslighetskontrollen med- eller moturs för att passa din smak.

SPECIFICATIONER

	Club A600 Club	A1000
Uteffekt @ 4 ohm 350	watt RMS x 1 600 watt RMS x 1
Uteffekt @ 2 ohm 600	watt RMS x 1 1000 watt RMS x 1
Frekvensåtergivning 1	0-320 Hz 10-320 Hz
Delningsfrekvenser	Variabel 32-320 Hz, 12 dB/oktav	Variabel 32-320 Hz, 12 dB/oktav
Linjeingångens känslighet	200 mV rms - 2,0 V rms	200 mV rms - 2,0 V rms
Högnivåns ingångskänslighet	2 V rms - 20 V rms. 2	V rms - 20 V rms.
Signal-brus-förhållande	>80 dB	>80 dB
THD+N @ klassad effekt	< 1 %	< 1 %
Säkring	30 A x 2	35 A x 3
Driftsspänning	9-16 V	9-16 V
Mått(B x H x D)	220 x 51,3 x 180 mm	320 x 51,3 x 180 mm
Vikt	2.46 kg	3.52 kg
Rekommenderad kabeltjocklek (gauge)	8	4

FELSÖKNING

Inget ljud och POWER-INDIKATORN lyser inte.

- Ingen spänning vid terminalerna BATT+ och/eller REM, alternativt dålig eller ingen jordanslutning. Kontrollera spänningen vid förstärkarens terminaler med en multimeter.

Inget ljud och PROTECT-INDIKATORN blinkar var fjärde sekund.

- Likspänning vid förstärkarutgången. Förstärkaren kan behöva service. Se bifogat garantikort för information om service.

Inget ljud och PROTECT- och POWER-INDIKATORERNA blinkar.

- Spänning under 9 V vid BATT+- anslutningen. Kontrollera fordonets laddningssystem.

Inget ljud och PROTECT-INDIKATORN lyser.

- Förstärkaren är överhettad. Se till att förstärkaren kylning inte blockeras vid monteringsplatsen. Eller så är spänningen högre än 16 V (eller lägre än 8,5 V) vid BATT+-anslutningen. Kontrollera fordonets laddningssystem.

Förstärkarens säkring löser ut upprepade gånger.

- Kabeldragningen är felaktigt gjord och det finns en kortslutning. Kontrollera kabelanslutningar.

Förvrängt ljud.

- GAIN-förstärkningen har inte ställts in korrekt. Kontrollera inställningen. Kontrollera kablarna så att det inte finns några kortslutningar eller jordfel. Det kan hända att förstärkaren eller källenheten är defekt.

Förvängt ljud och PROTECT-INDIKATORN blinkar.

- Kortslutning i högtalare eller kabel. Avlägsna högtalarens kablar en efter en för att lokalisera den kortslutna högtalaren eller kabeln. Reparera sedan.

Musiken saknar dynamik eller "tryck".

- Högtalarna är inte ordentligt anslutna. Kontrollera att högtalaranslutningar är gjorda med rätt polaritet.

Motorljud – tjutande eller klickande – hörs i systemet när motorn är på.

- Förstärkaren fångar upp generatorljud. Kontrollera jordanslutningarna på förstärkaren – en lös eller felaktig jordanslutning är en av de vanligaste orsakerna till oljud. Vrid ner GAIN-förstärkningen. Flytta RCA-ljudkablarna längre bort från strömkablarna. Montera ett brusfilter på strömkabeln mellan batteriet och generatorn kan också behövas.

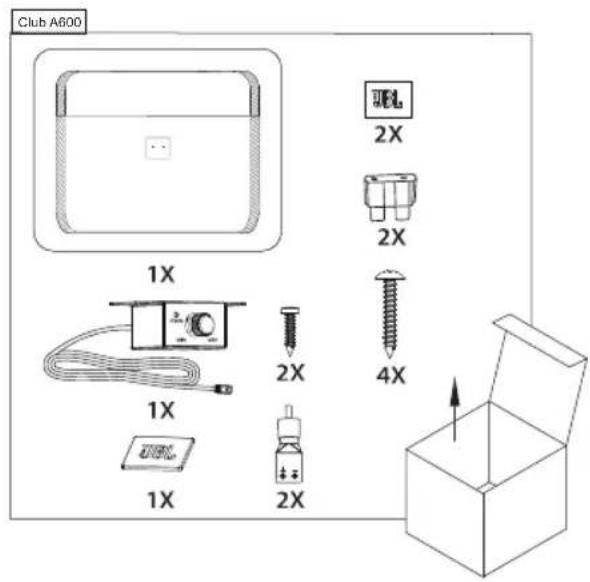

KUTU IÇERIĞI
