EL 380 - Gräsklippare MOUNTFIELD - Gratis bruksanvisning och manual

Produkttyp	Elektrisk sladdgräsklippare
Märke	Mountfield
Modell	EL 380
Klippbredd	38 cm
Klipphöjd	Justerbar från 20 till 70 mm
Gräsfångarkapacitet	35 L
Motoreffekt	1 300 W
Strömförsörjning	Nätspänning 230 V / 50 Hz
Ljudtrycksnivå	80,3 dB(A)
Uppmätt ljudeffektnivå	92,2 dB(A)
Garanterad ljudeffektnivå	94 dB(A)
Vibrationsnivå	1,29 m/s²
Vikt	22 kg
Chassimaterial	Stål
Bladtyp	Roterande stålblad
Bladets referensnummer	81004154/0
Klippsystem	Uppsamlning, bakåtkast, mulching (med kit)
Styret	Hopfällbart och höjdjusterbart (typer I och II)
Vertikal förvaring	Ja, med nedfällt styre
Säkerhet	Dubbelspakskontakt, automatisk avstängning, bladskydd
Rekommenderat elsäkerhetsskydd	Jordfelsbrytare (RCD ≤ 30 mA)
Minsta förlängningskabelarea	1,5 mm² (H05V-F eller H05VV-F)
Rekommenderad maximal förlängningskabellängd	25 m

Vanliga frågor - EL 380 MOUNTFIELD

Hur monterar man styret på Mountfield EL 380 gräsklippare?

Styret finns i två typer (I och II). För typ I, fäst de nedre delarna (11) och (12) genom att rikta den markerade tanden «>>» mot ett mellanrum (1 eller 2) beroende på önskad höjd, och lås med handtagen (13). Montera den övre delen (14) och fäst den med handtagen (15) i ett av hålen (3 eller 4). Haka fast kabeln i kabelklämmorna (17) och (18). För typ II, använd vridknappar istället för handtag.

Hur justerar man klipphöjden?

Använd justeringsspaken (1) på chassit. Utför justeringen med bladet stoppat. Flera lägen finns tillgängliga för att anpassa klippningen till önskad gräshöjd.

Hur använder man mulchingfunktionen?

Om din modell är utrustad med mulching-kitet, lyft upp det bakre stenskyddet (1) och sätt in deflektorpluggen (5) i utblåsöppningen tills den klickar på plats. För att ta bort den, lyft stenskyddet och dra ut pluggen. Klipp aldrig mer än en tredjedel av den totala gräshöjden på en gång.

Vad gör man vid onormala vibrationer under klippning?

Stanna omedelbart motorn och koppla bort strömmen. Kontrollera om bladet eller andra delar är skadade eller lösa. Om bladet är skadat, låt det bytas på en auktoriserad serviceverkstad. Använd inte maskinen förrän problemet är löst.

Hur underhåller man gräsklipparens blad?

Använd arbetshandskar. Alla ingrepp på bladet (demontering, slipning, balansering, byte) måste utföras av en auktoriserad serviceverkstad. Använd endast originalreservblad (ref. 81004154/0 för modell 380). Dra åt centralskruven till 16-20 Nm.

Kan jag förvara gräsklipparen vertikalt?

Ja, gräsklipparen kan förvaras vertikalt genom att hänga styret på en väggkrok. Fäll styret framåt genom att rikta tanden «>>» mot mellanrummet «S» på båda sidor. Se till att kroken klarar vikten (ca 22 kg) och att bladet är vänt mot en vägg eller skyddat.

Vilka säkerhetsåtgärder bör jag vidta innan jag använder gräsklipparen?

Läs manualen noggrant. Använd gedigna skor och långbyxor. Inspektera arbetsområdet för att ta bort stenar, trådar etc. Kontrollera att kabeln och förlängningssladden inte är skadade. Använd en jordfelsbrytare (RCD) med en tröskel ≤ 30 mA. Klipp aldrig i regn eller på vått gräs.

Vad gör man om motorn stannar under användning?

Om motorn stannar på grund av överhettning, vänta cirka 5 minuter innan du startar om den. Kontrollera också att luftintagen inte är blockerade av skräp. Om problemet kvarstår, kontakta en auktoriserad serviceverkstad.

Hur rengör man gräsklipparen efter användning?

Koppla bort strömmen. Använd inte vattenstrålar. Ta bort gräs- och lerrester inuti chassit med en trasa eller borste. Rengör motorn och elektriska delar med en torr trasa. Använd inte aggressiva vätskor.

Var hittar jag reservdelar till Mountfield EL 380?

Använd endast originalreservdelar. För bladet är referensen 81004154/0. Kontakta din återförsäljare eller en auktoriserad Mountfield-serviceverkstad. Använd aldrig delar av icke motsvarande kvalitet, eftersom de kan äventyra säkerheten.

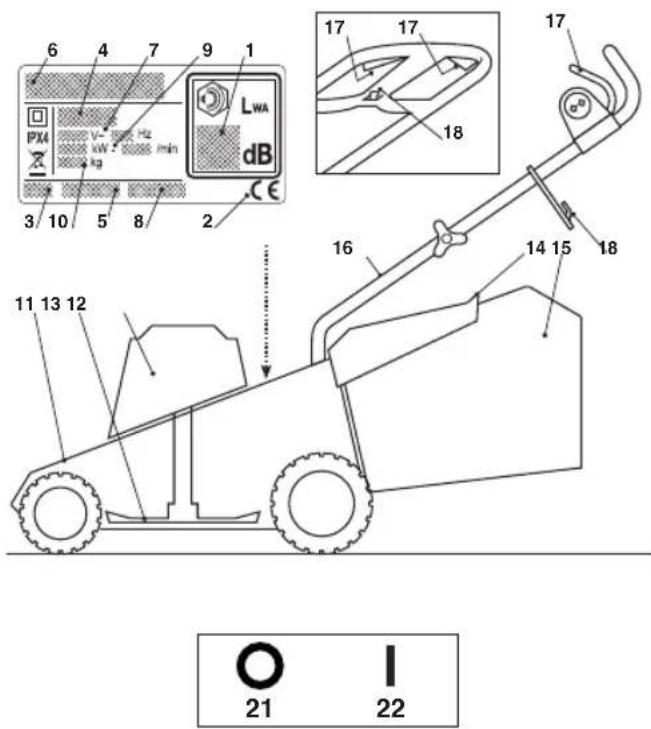

BRUKSANVISNING EL 380 MOUNTFIELD

1. Ljudeffektnivå enligt direktivet 2000/14/EG
2. Överstämmelseintyg enligt direktiv 2006/42/EG
3. Tillverkningsår
4. Typ av gräsklippare
5. Serienummer
6. Tillverkarens namn och adress
7. Matningsspänning oh frekvens
8. Artikelnummer
9. Motors effekt och varvtal
10. Vikt i kg

Omedelbart efter att maskinen köpts, skriv in identifieringsnumren (3 - 4 - 5) sedda platserna på bruksanvisningens sista sida.

1. Chassi 12. Motor 13. Kniv (Blad) 14. Stenskydd 15. Uppsamlingspåse

2. Handtag 17. Manöverknapp 18. Krok för elkabel

NO

IDENTIFIKASJONSETIKETT OG MASKINDELER

Släng inte elektriska apparater i hushållsavfallet. Enligt det Europeiska direktivet 2002/96/EG gällande bortförskaffande av elektrisk och elektronisk rustning och dess genomförande i enlighet med nationella normer, urladc elektriska apparater skall samlas upp separat för att slutligen kunna återanvänd på ett eko-kompatibelt sätt. Om elektrisk utrustning slängs på soptippen eller på ken så kan de giftiga ämnena nå vattennivån och på så vis komma i kontakt jan för livsmedel och på så vis skada vår hälsa och välmående. För mer info gällande bortförskaffande av er produkt så kontakta kompetent myndighet gällar hushållsavfall eller er återförsäljare.

BESKRIVNING AV SYMBOLERNA SOM STÄR PÅ REGLAGEN (där det förutses)

1. Stopp 22. Växel

SÄKERHETSFÖRESKRIFTER – Din gräsklippare ska användas med försiktighet. För detta syfte har symboler placerats på maskinen vilka påminner om de huv sakliga försiktighetsåtgärderna. Symbolerna förklaras nedan. Det rekommenderas även att du noggrant läser igenom säkerhetsföreskrifterna i motsvarande kapitel drieskrea handbok.

måte.Dersom elektriske apparater kastes sammen med vanlig avfall eller i natoren. Varning: Läs instruktionsboken innan maskinen används. vil skadelige stoffer kunne nå grunnvannet og komme inn i næringskjeden, til skadning. Risk för utkastning.Håll personer utanför arbetsområdet under användningen for din helse og ditt velbefinnende. Ta kontakt med ansvarlige myndigheter för skadning för vassa blad:Dra ut kontakten från strömförsörjningen innan ett sering av husholdningssøppel, eller kontakt din forhandler for mer detaljert inforderhåll eller om kabeln är skadad.För aldrig in händer eller fötter i utrymmasjon om kassering av dette produktet.

BESKRIVELSE AV SYMBOLENE GJENGITT PÅ KONTROLLENE (hvor disse finnes)

1. Varning: håll elsladden på avstånd från bladet.

2. Endast för gräsklippare med batteri.

3. Utsätt inte maskinen för regn eller fukt.

4. Varning för vassa blad: Bladet fortsätter att rotera efter att motorn släck

5. Stans 22. Fremover

SIKKERHETSBESTEMMELSER - Gressklipperen din må brukes med forsiktighMaximala värden för buller och vibrationer

I den hensikt er det plassert symboler på maskinen som er egnet til Å minne deg på de viktigste forholdsreglene ved bruk. Merkelappene har følgende betydning.Vi Modelel
			EL 380	EL 420
befaler dessuten Å lese nöye sikkerhetsreglene gjengitt i det dertil egnede kapitte-let i den foreliggende boken.	Ljudtrycksnivå vid operatörens öra (enligt direktiv 81/1051/EEG)	db(A)	80,3	82,9
Skift merkelapper som har blitt skadet eller uleselig.	- Mätosäkerhet (2006/42/EG - EN 27574)	db(A)	1,4	0,4

1. Advarsel: Les instruksjonsboken før du bruker maskinen.
2. Fare for utslynging. Hold andre personer utenfor arbeidsområdet ved brukppmätt ljudeffektsnivå
3. Vær oppmerksom på de skarpe knivene: Ta stopselet ut av stikkontakten før (enligt direktiv 2000/14/EG, 2005/88/EG) db(A) 92,2 95,2 du går i gang med vedlikehold, eller dersom det er skader på ledningen. Fömtatskækerhet (2006/42/EG - EN 27574) db(A) 0,7 0,2 hender eller føtter inn i knivens kasse.
4. Advarsel: hold strømledningen på god avstand fra knivbladet.
5. Kun for gressklippere som er batteridrevet.
6. Maskinen skal ikke utsettes for regn eller fuktighet.
7. Vær oppmerksom på de skarpe knivene: Knivene fortsetter å rotere ter at motoren er slått av.

Garanterad ljudeffektsnivå(enligt direktiv 2000/14/EG, 2005/88/EG)

db(A)

94

96

polarationsnivå (enligt standard EN 1033) 2m/s 1,87 1,29
- Mätosäkerhet (2006/42/EG - EN 12096) ...... ^2 m/s 0.6 0.5

6 4 7 9 1 LWA dB PM V- 0.05 Hz kW 0.05 min kg 3 10 5 8 2 17 17 18 16 14 15 18 11 13 12 21 22

DA

MASKINENS IDENTIFIKATIONSSKILT OG DELE

18) Håll alltid ett säkerhetsavständ från det roterande bladet under arbetet p grund av handtagets längd. 19) VARNING - Vid förstörelse eller olyckor under arbetet, stäng omedelbart motorn och ställ maskinen på avständ för att inte orsaka fler skador. Vid ol som medför kropsskador, ge omedelbart första hjälpen och kontakta ett sjukt för nödvändig vård. Ta noggrant bort eventuella rester som kan orsaka materi kador eller skador på människor eller djur om de inte tas bort.

VIKTIGT - Använd gräsklipparen endast för det syfte som den förutsetts för.

det vill säga för att klippå och samla upp gräs. Vilken som helst annarD

vändning anses som farlig och orsakar kroppsskador och/eller materialskador.Föl-

jande anses som felaktig användning (som exempel, men inte uteslutande):

- transportera personer, barn eller djur på maskinen;

• transportera sig själv på maskinen;
• använda maskinen för att släpa eller skjuta laster;
• använda maskinen för att samla in löv eller skräp;
• använda maskinen för att klippa buskar eller annan vegetation än gräs;
• maskinen används av flera personer;
• aktivera kniven på platser utan gräs.

A) INSKOLNING

1) Läs noggrant igenom Instruktionerna. Vänj dig vid reglagen och anvå gräsklipparen på lämpligt sätt. Lär dig att snabbt stänga av motorn. 2) Tillåt aldrig att gräsklipparen används av barn eller av personer utan kör om instruktionerna. Lokala bestämmelser kan ange en minimiälder för dess vändning.
3) Använd aldrig gräsklipparen:

- i närheten av personer, speciellt barn, eller djur;

- om användaren tagit medicin eller andra medel som försämrar omdömet uppmärksamheten.

4) Kom ihåg att operatören eller användaren ansvarar för oförutsedda olyc kan uppstå på andra personer eller deras egendom.

B) FÖRBEREDELSER

1) Bär stadiga skor och långbyxor under klippningen. Aktivera inte gräsklipp barfota eller med öppna sandaler. Undvik att bära kläder med fladdrande del ler med snören eller slipsar. 2) Undersök arbetsområdet noggrant och avlägsna allt som kan slungas ut maskinen eller skada skärenheten och motorn (stenar, järntrådar, ben, osv.). 3) Gör en allmän granskning och speciellt av bladens tillstånd innan användningen. Kontrollera även att skruvarna och skärinsatsen inte är slitna eller byt ut bladen i block och skadade eller slitna skruvar för att bibehålla en 4) Innan någon slags användning, kontrollera att elsladden och förlängningssladden inte är skadade och att de inte visar tecken på förslitning eller att gamla. Koppla omedelbart ur kontakten från strömuttaget om elsladden eller längningssladden skadas under användningen. VIDRÖR INTE ELSLADDEN INNAN DEN KOPPLAS UR FRAN STRÖMUTTAGET Använd inte maskinen on ladden är skadad eller nött.

an-D)an-UNDERHÅLL OCH FÖRVARING

1) Under inställningar av maskinen, var mycket uppmärksam för att undvika fingrarna fångas in mellan bladet i rörelse och maskinens fasta delar.
2) Vänta tills maskinen skylts ner innan den ställs undan.
3) Under ingrepp på bladet, kom ihåg att bladet kan sättas i rörelse, även skinen är urkopplad.
4) Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin unfunktionsförhållanden. Ett regelmässigt underhåll är väsentligt för säkerheten och för att upprätthålla prestationsnivån.
5) För att minska brandrisken, ta bort rester av gräs, blad eller överskottsfet gräsklipparen och speciellt motorn. Lämna inte behållarna med klippt gräs inr en lokal.
6) Kontrollera ofta om stenskyddet och uppsamlingspåsen är slitna eller ska- dade.
7) Av säkerhetsskäl, använd aldrig maskinen med slitna eller skadade delar. Jarna ska bytas ut och aldrig repareras. Använd originella reservdelar. Delar inte är av samma kvalitet kan skada maskinen och ställa din och andras så spel.

E) ALLMÄNNA FÖRSIKTIGHETSÄTGÄRDER

^9 ) SIRAN varje användning, kontrollera att det inte finns några tecken på ska maskinen. Eventuella reparationer ska utföras på en serviceverkstad. Stäng av r skinen och koppla ur kontakten från strömuttaget om maskinen börjar att vib onormalt och kontakta en serviceverkstad för kontroller.
2) Båda händerna ska hålla i handtaget under starten.
3) Delarna som kan slitas ska endast bytas ut på en serviceverkstad.
4) Använd aldrig maskinen om elsladden eller förlängningssladden är skadade baren slitna.
5) Köppla aldrig en skadad kabel till strömuttaget och vidrör inte en skadad som är kopplad till ett strömuttag. En skadad eller trasig kabel kan komma takt med spänningssatta delar.
6) Vidrör inte bladet så länge som maskinen inte är urkopplad från strömutt och som bladet inte står helt still.
7) Halí elsladden på avständ från bladet. Bladet kan skada elsladden och ors balans en kontakt med spänningssatta delar.
8) Läs noggrant igenom instruktionerna för att använda maskinen i säkerhet. 9) Apparaten skall försörjas genom en differentialbrytare (RCD - Residual Cu Device) med frånslagningsspänning på högst 30 mÅ.
10) Maskinens nätkabel ska bytas ut om den är skadad med en originell re del, av din återförsäljaren eller ett auktoriserat center.

C) UNDER ANVÄNDNINGEN

1) Arbeta endast vid dagsljus eller med en god belysning.
2) Undvik att arbeta i blött gräs eller under regn..
3) Se alltid till att du står stadigt på lutande mark.
4) Spring aldrig och gå lugnt och undvik att du dras med av gräsklipparen
5) Klipp tvärgående med sluttningen och aldrig upp och ner.
6) Var mycket uppmärksam vid byte av riktningen i sluttningar,
7) Klipp inte i sluttningar med kraftig lutning.
8) Var mycket uppmärksam när du drar gräsklipparen mot dig.
9) Stanna upp bladet om gräsklipparen ska lutas för transport, när du går utan gräs och när gräsklipparen transporteras från eller till ett område som pas.

10) Sätt aldrig på gräsklipparen om skydden är skadade eller utan uppsam påsen eller stenskyddet.

11) I modellerna med dragkraft, koppla ur kopplingen för hjulens transmissi nan motorn startas.

12) Starta motorn försiktigt enligt instruktionerna och håll benen på avständ bladet.

13) Luta inte gräsklipparen när motorn sätts igång, förutom om det är nöd för starten. I de här fallet ska den inte lutas med är nödvändigt och lyft len som är på avständ från operatören. Se alltid till att du håller händerna nan gräsklipparen sänks ner.

14) Gå inte nära med händerna eller fötterna vid eller under de roterande Håll dig alltid borta från tömningsöppningen.

15) Lyft eller transportera inte gräsklipparen när motorn är i funktion.

16) Stäng av maskinen och koppla ür elsladden. Se till att alla delar i rör stannat upp helt.

- var gång gräsklipparen står obevakad.

- innan orsakerna till blockeringen åtgärdas eller innan utkastningsrännan re

- innan du kontrollerar, rengör eller utför arbeten på maskinen;

- efter att du slagit till ett främmande föremål. Kontrollera eventuella skador förbered nödvändiga reparationer, innan maskinen används på nytt.

Om gräsklipparen börjar att vibrera på onormalt sätt (kontrollera omedelbart)

- kontrollera om det finns skador:

- byt ut eller reparera de skadade delarna på en serviceverkstad;

- kontrollera om det finns lösa delar och dra åt dem.

17) Stoppa motorn:

- varje gång som du avlägsnar eller monterar tillbaka uppsamlingspåsen; - innan klipphöjden ställs in.

F) YTTERLIGARE VARNINGAR

1) En permanent anslutning av vilken som helst elektrisk apparat till byggnad elnät ska göras av en kvalificerad elektriker enligt gällande normer. En felaktig slutning kan orsaka allvarliga kroppsskador, även döden.
2) VÄRNING: FARA! Fukt och elektricitet är inte kompatibla:
1. hanteringen och anslutningen av elsladdar ska utföras på torr plats;
- låt aldrig ett eluttag eller kabel komma i kontakt med ett blött område (vå eller fuktigt gräs);
- anslutningarna mellan kablarna och uttaget ska vara vattentäta. Använd för långningssladdar med vattentäta och godkända uttag, som finns i handeln.
3. Sk Elsaddarna ska vara av en kvalitet som inte är under H05RN-F eller H0 med ett minimalt tvärsnitt på 1,5 ohm en maximal längd på 25 m.
4) Innan maskinen sätts igång, haka fast sladden först i kabelhållaren.
5) innan arbetet inleds, montera skydden vid utgången (påse eller stenskydd
6) Kör aldrig gräsklipparen över elsladden. Dra alltid elsladden bakom gräskli paren under klippningen och alltid på sidan där gräset redan klippts. Använd
belhållaren enligt anvisningen i den här handboken för att undvika att den o siktigen lossnar vilket även garanterar att den sätts i riktigt i uttagen utan a behöver trycka för hårt.
Värlötn endant de tir uttaget. Utsätt inte sladden för värmekällor eller lämna den i kont niktigt in. Olja, lösningsmedel eller vassa delar.
8) Bär arbetshandskar för nedmonteringen och monteringen av bladet.
9) Balahsera bladet när det slipas. Alla åtgärder gällande bladet (nedmonteri slipning, återmontering och/eller byte) är tunga arbeten som kräver en specifi
kompetens och användning av lämpliga stödutrustningar. Av säkerhetsskäl krävs det dafför att de alltid utförs hos ett specialiserat center.

nsag: TRANSPORT OCH FÖRFLYTTNING

1) varje gång som maskinen ska förflyttas, lyftas, transporteras eller lutas sk du:

- bära kraftiga arbetshandskar;

- ta tag i maskinen i punkter som ger ett säkert grepp med tanke på vikte dess fördelning;

- få hjälp av andra personer med tanke på maskinens vikt och transportme egenskaper eller platsen på vilken gräsklipparen ska placeras eller hämtas.

2) Under transporten, spänn fast maskinen med vajrar eller kedjor.

- ta tag i maskinen i punkter som ger ett säkert grepp med tanke på vikte dess fördelning; - få hjälp av andra personer med tanke på maskinens vikt och transportme egenskaper eller platsen på vilken gräsklipparen ska placeras eller hämtas. 2) Under transporten, spänn fast maskinen med vajrar eller kedjor.

ANMARKNING - Motsvarigheten mellan referenserna i text2n1 Motorn styrs av en brytare med dubbel effekt för och motsvarande figurer (på sidan 2 och följande) anges undvika en oavsiktlig start.

numret som står innan varje avsnitt.

För starten, tryck på knappen (2) och dra i spaken (1), en av de två spakarna (1a).

Motorn stannar upp automatiskt när spaken släpps (1), el när båda spakarna släpps (1a).

1. SLUTFÖRA MONTERINGEN

ANMARKNING - Maskinen kan levereras med vissa ponenter monterade.

køm2 Regleringen av klipphøjden görs med hjälp av mot-svarande spak (1).

UTFÖR ARBETSMOMENTET MED STILLASTÄENDE KNIV

WARNING - Uppackningen och slutförandet av monteringen ska utföras på en plan och stabil yta, med utrymme som är tillräckligt för att flytta maskinen och em-

ballagen med hjälp av lämpliga utrustningar.

Bortskaffandet av emballagen ska göras enligt gällande lokala bestämmelser. AN

3. GRÄSKLIPPNING

1.1a Handtag av typ "I"

ANMARKING - Denna maskin gör att du kan klippa gräs olika sätt. Innan arbetet inleds ska maskinen ställas in be ende på hur du vill utföra gräsklippningen.

Ställ handtagets två nedre delar, förmonterade, på arbetslöt TFÖR ARBETSMOMENTET MED AVSTÄNGD MOTOR. get (11) och (12), och anpassa tanden som markerats med “>”

ENDAST med ett av uttagen som markerats "1" eller "2" på

kuggningen i funktion till den önskade höjden och blocke 8a1a Inställning för klippningen och bakre avlastning därefter de två nedre spakarna (13). av gräs

Läget ska vara samma för de båda sidorna.

- Lyft det bakre stenskyddet (1) och haka fast påsen (2), d det som på figuren.

Montera handtagets övre del (14) och blockera den med det

två nedre delarna (11) och (12) med de övre spakarna (15)

(som tidigare avlägsnades från respektive hål), som sitter 3.16t Inställning för klippningen och bakre avlastning av de två hålen (3) eller (4) i funktion till den slutliga önskade av gräs

höjden.

- Ta bort påsen och se till att det bakre stenskyddet (1

För att ställa in hållkraften ska varje spak blockeras (15) och stabilt nedsänkt.

skruva fast den eller loss den på sin axel så att en stabil fast-

sättning kan garanteras för den övre delen (14) till de tv3.1c Inställning för klippningen och malningen nedre delarna på handtaget (11) och (12), utan att en över- av gräs (funktionen "mulching" - om förutsedd)

driven kraft krävs för att blockera eller frigöra dem. – Lyft det bakre stenskyddet (1), för in riktplattans plugg Fäst kabeln (16) till kabelhållarna (17) och (18) enligt anvisöppningen och tryck den i botten tills den nedre profile ningen. fästs riktigt på öppningens kant.

1.1b Handtag av typ "II"

För att ta bort riktplattans plugg (5), lyft stenskyddet (1)

Ställ handtagets två nedre delar, förmonterade, på arbetslära ut det genom att hålla den lyft så att den nedre prøget (11) och (12), och anpassa tanden som markerats medanten av öppningen lossnar.

«>> ENDAST med en av uttagen som markerats «1» eller «2»

på kuggningen i funktion till den önskade höjden och blockera Fäst förlängningssladden riktigt enligt anvisningen.

därefter de två nedre vridhandtagen (13).

För att starta motorn, tryck på säkringsknappen (2) och d brytarens spak (1), eller i en av de två spakarna (1a).

Läget ska vara samma för de båda sidorna.

Montera handtagets övre del (14) och blockera den med de

två nedre delarna (11) och (12) med de övre vridhandtav VAKTIG - När maskinen startas kan det uppstå tillfälliga s (15) (som tidigare avlägsnades från respektive håål), som sitingsfall.

ter i ett av de två hålen (3) eller (4) i funktion till den Förtliga undvika eventuella störningar på andra apparater: önskade höjden. är kopplade till elnätet, se till att det har en impedans s

Fäst kabeln (16) till kabelhållarna (17) och (18) enligt anygre än 0,42 Ohm. ningen.

Kabelhakens korrekta position (19) är den som anges.

3.3 Under klippningen, se till att elsladden alltid ligger kom dig och på den redan klippta gräsmattan.

1.2 Sammanför påsens två sidodelar (1) och (2) och non Grasmattans yttre förbättras om skärningarna alltid utförs tera därefter den övre delen (3), genom att korrekt sätta dit alla sähma höjd och alternativt i de två riktningarna. kringliggande hakar.

Montera handtaget (4) på påsens övre del och för in det tills "mulchning": undvik alltid att klippa en stor mängt det klickar på plats i sätena. Avlägsna aldrig mer än en tredjedel av gräsets to

höjd på en enda gång! Anpassa körhastigheten till gräknivarna ska alltid vara markerade med «GGP». På grund mattans tillständ och till mängden gräs som klippts. produktens utveckling kan de ovannämnda knivarna ersätta

3.4 Släpp spaken (1) eller de båda spakarna (1a) efterhetaroch funktionssäkerhet.

betet. Montera kniven (2) med koden och markeringen vända m Koppla FÖRST bort förlängningssladden från huvuduttagetmarken. Följ sekvensen som anges i figuren.

(2) och SEDAN från sidan på gräsklipparens brytare (3). Dra åt den mittre skruven (1) med en momentnyckel inst VÄNTA TILLS BLADET STANNAT UPP innan du utför något 16-20 Nm.

som helst ingrepp på gräsklipparen.

VIKTIG - Om motorn stannar upp på grund av överhettni ^4,3 Använd inte vattenstrålar och undvik att blöta ner r under arbetet, måste du vänta i ungefär 5 minuter innantodenoch de elektriska komponenterna.

kan startas om. Använd inte aggressiva vätskor för att göra rent chassit.

4. FÖRVARING OCH UNDERHÅLL

5. MILJÖSKYDD

VIKTIGT - Ett regelbundet och noggrant underhåll måljeskyddet ska vara en betydande aspekt och prioritet v utföras för att bibehålla maskinens säkerhetsnivåer ochvändningen av maskinen, till fördel för den civila samle ursprungliga prestationer. naden och miljön i vilken vi lever.

Förvara gräsklipparen på torr plats.

1) Bär kraftiga arbetshandskar innan någon som helst ren-material som finns kvar efter klippningen.

göring, underhåll eller reglering på maskinen. – Följ lokala bestämmelser noggrant för bortförskaffande a

2) Ta bort gräsresterna och lera som samlats inuti chassiteföballage, trasiga delar och andra enheter som kan mätt undvika att de kan försvåra nästa start då de torkatföra kraftiga miljöeffekter. Dessa avfall får inte kastas i

3) Se alltid till att det inte finns skräp i luftöppningarna. porna utan skall separeras och överlämnas till insamling centraler som återvinner materialen.

- När maskinen tas ur drift, lämna inte maskinen i miljör utan kontakta en insamlingscentral enligt gällande lokala

4.1 Vid behov kan maskinen förvaras vertikalt genom attförordningar. hänga den i en krok.

WARNING - Se till att kroken och motsvarande fästa-nordning är lämpliga och kan motstå maskinens vikt. Var uppmärksam och övervaka att barn eller djur inte kan klättra upp på maskinen och överbelasta kroken.

Haka fast maskinen så att bladet förblir horisontellt mot en vägg eller riktigt täckt så att det inte medför en fara vid kontakt, även oavsiktligt eller oförutsett, med personer, barn eller djur.

För att ställa maskinen vertikalt, frigör spakarna (1 - typ "I") eller lossa vridhandtagen (2 - typ "II") och vrid handtaget framåt så att tanden som markerats “>” ENDAST anpassas med uttaget markerat med "S" på kuggningen och blockera därefter spakarna (1 - typ "I") eller vridhandtagen (2 - typ "II").Läget ska vara samma för de båda sidorna.

Läget ska vara samma för de båda sidorna.

4.2 Varje ingrepp på kniven ska utföras hos ett specialiserat center som har de lämpliga utrustningarna.

På denna maskin har en användning av kniven med följande kod förutsetts:

81004154/0 (för modell 380)

81004155/0 (för modell 420)

Vid tvivel eller problem, tveka inte att kontakta närmaste

viceverkstad eller din återförsäljare.

- Vältida naabrite segamist.
