EL 380 - žoliapjovė MOUNTFIELD - Nemokama naudojimo instrukcija

Produkto tipas	Elektrinė vejapjovė su laidu
Prekės ženklas	Mountfield
Modelis	EL 380
Pjovimo plotis	38 cm
Pjovimo aukštis	Reguliuojamas nuo 20 iki 70 mm
Surinkimo maišo talpa	35 L
Variklio galia	1 300 W
Maitinimas	Tinklas 230 V / 50 Hz
Garso slėgio lygis	80,3 dB(A)
Išmatuotas garso galios lygis	92,2 dB(A)
Garantuotas garso galios lygis	94 dB(A)
Vibracijos lygis	1,29 m/s²
Svoris	22 kg
Važiuoklės medžiaga	Plienas
Pjovimo tipas	Rotacinė plieno
Ašmenų referencija	81004154/0
Pjovimo sistemos	Surinkimas, galinis išmetimas, mulčiavimas (su rinkiniu)
Vairas	Sulankstomas ir reguliuojamas aukštis (I ir II tipai)
Vertikalus laikymas	Taip, sulenkus vairą
Saugumas	Dvigubos svirties jungiklis, automatinis sustabdymas, ašmenų apsauga
Rekomenduojama elektrinė apsauga	Liekamasis srovės prietaisas (RCD ≤ 30 mA)
Minimalus ilgintuvo skerspjūvis	1,5 mm² (H05V-F arba H05VV-F)
Rekomenduojamas maksimalus ilgintuvo ilgis	25 m

Dažnai užduodami klausimai - EL 380 MOUNTFIELD

Kaip surinkti Mountfield EL 380 vejapjovės vairą?

Vairas yra dviejų tipų (I ir II). I tipui pritvirtinkite apatines dalis (11) ir (12), sulygiuodami dantį pažymėtą «>>» su tarpdantiu (1 arba 2) pagal norimą aukštį, tada užfiksuokite rankenomis (13). Sumontuokite viršutinę dalį (14) ir pritvirtinkite rankenomis (15) vienoje iš angų (3 arba 4). Užkabinkite laidą ant kabelių laikiklių (17) ir (18). II tipui naudokite sukamuosius mygtukus vietoj rankenų.

Kaip reguliuoti pjovimo aukštį?

Naudokite reguliavimo svirtį (1), esančią ant važiuoklės. Reguliavimą atlikite sustojus peiliui. Yra kelios padėtys, leidžiančios pritaikyti pjovimą pagal norimą žolės aukštį.

Kaip naudoti mulčiavimo funkciją?

Jei jūsų modelis turi mulčiavimo rinkinį, pakelkite galinį akmenų atmušimą (1) ir įkiškite deflektoriaus dangtelį (5) į išleidimo angą, kol jis užsifiksuos. Norėdami jį išimti, pakelkite akmenų atmušimą ir ištraukite dangtelį. Niekada nenupjaukite daugiau nei trečdalio viso žolės aukščio vienu kartu.

Ką daryti, jei pjovimo metu atsiranda neįprastos vibracijos?

Nedelsdami išjunkite variklį ir atjunkite maitinimą. Patikrinkite, ar peilis ar kitos dalys nėra pažeistos ar atsilaisvinusios. Jei peilis pažeistas, pakeiskite jį specializuotame centre. Nenaudokite mašinos, kol problema neišspręsta.

Kaip prižiūrėti vejapjovės peilį?

Mūvėkite darbo pirštines. Bet kokie darbai su peiliu (išmontavimas, galandimas, balansavimas, keitimas) turi būti atliekami specializuotame centre. Naudokite tik originalius atsarginius peilius (ref. 81004154/0 modeliui 380). Centrinį varžtą priveržkite 16-20 Nm jėga.

Ar galiu laikyti vejapjovę vertikaliai?

Taip, vejapjovę galima laikyti vertikaliai, pakabinus vairą ant sieninio kabliuko. Sulenkite vairą į priekį, sulygiuodami dantį «>>» su tarpdantiu «S» abiejose pusėse. Įsitikinkite, kad kabliukas atlaiko svorį (apie 22 kg) ir peilis yra nukreiptas į sieną arba apsaugotas.

Kokių saugumo priemonių turiu imtis prieš naudodamas vejapjovę?

Atidžiai perskaitykite instrukciją. Mūvėkite tvirtus batus ir dėvėkite ilgas kelnes. Apžiūrėkite darbo zoną, pašalinkite akmenis, laidus ir kt. Patikrinkite, ar kabelis ir ilgintuvas nepažeisti. Naudokite liekamąjį srovės prietaisą (RCD), kurio riba ≤ 30 mA. Niekada nepjaukite lietuje arba ant šlapios žolės.

Ką daryti, jei variklis užgesta darbo metu?

Jei variklis užgesta dėl perkaitimo, palaukite apie 5 minutes prieš vėl užvesdami. Taip pat patikrinkite, ar oro įleidimo angos nėra užsikimšusios šiukšlėmis. Jei problema išlieka, kreipkitės į specializuotą centrą.

Kaip išvalyti vejapjovę po naudojimo?

Atjunkite maitinimą. Nenaudokite vandens srovės. Pašalinkite žolės ir purvo likučius iš važiuoklės vidaus šluoste ar šepečiu. Variklį ir elektrines dalis valykite sausa šluoste. Nenaudokite agresyvių skysčių.

Kur rasti atsargines dalis Mountfield EL 380?

Naudokite tik originalias atsargines dalis. Peiliui – ref. 81004154/0. Kreipkitės į savo pardavėją arba įgaliotą Mountfield techninės priežiūros centrą. Niekada nenaudokite nekokybiškų dalių, nes jos gali kelti pavojų saugumui.

NAUDOJIMO INSTRUKCIJA EL 380 MOUNTFIELD

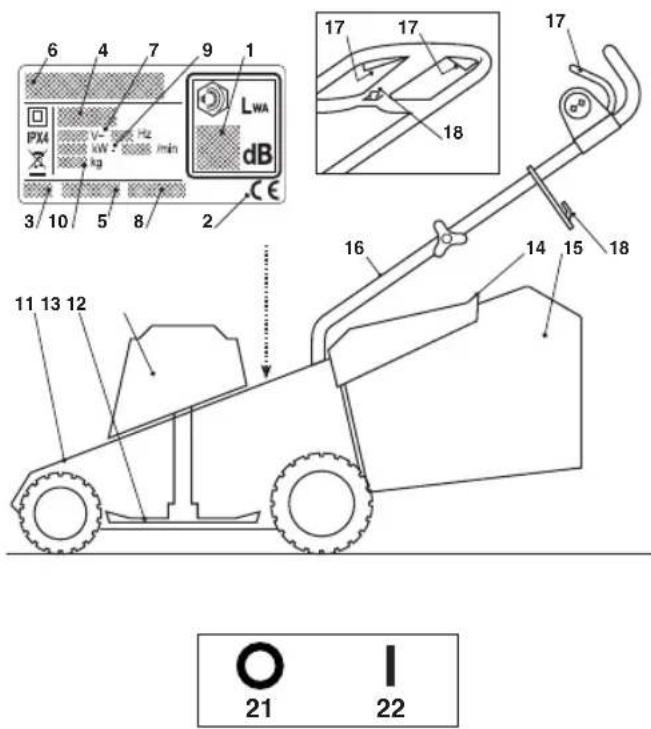

1. Akustinės galios lygis pagal direktyvą 2000/14/EB
2. Atitikties ženklas pagal Direktyvą 2006/42/CE
3. Pagaminimo metai
4. Žoliapjovės tipas
5. Registro numeris
6. Gamintojo adresas ir pavadinimas
7. Maitinimo jtampa ir dažnis
8. Straipsnio Kodas
9. Variklio galingumas ir režimas
10. Svoris kg

Isigijus jrenginj iš karto perrašykite identifikacijos numerius (3 - 4 - 5) i tam sl pus, paskutiniame vadovėlio puslapyje.

1. Šasi 12. Variklis 13. Peilis (Ašmenys) 14. Akmensargiai 15. Žolės surinkimo krepšys 16. Rankena 17. Jungiklio komanda 18. Elektros laido kabliukas

Elektrinių prietaisų nemesti kartu su buitinėmis atliekomis. Pagal Europos [rektyvą 2002/96/EB del elektrinių ir elektroninių prietaisų atlieku ir jos vyko sutinkant su nacionalinėmis normomis, nebeeksploatuojami elektriniai prie-

taisai turi būti surenkami atskirai, kad galėtų būti perdirbti ir panaudoti sutinkam ekologiniais reikalavimais. Jeigu elektros aparatai yra sunaikinami sąvartyne arba dirvoje, žalingos medžiagos gali pasiekti vandens klodus ir patekti i maitinimosi gi dinę taip sukeliant pavojų jūsų sveikatai ir gerai būklei. Dėl iššamesnės informa apie šio produkto perdirbimo, susisiekite su už buitinių atliekų perdirbimą atsakii įstaiga arba su jūsų Pardavėju.

SAUGOS APRAŠYMAS - Jūsų žoliapjovė turi būti naudojama atsargiai. Tokiam tikslui ant jrenginio buvo išdėstytos piktogramos, skirtos jums priminti pagrindines a sargumo priemones . Etikečių paaiškinimai nurodyti žemiau. Patariame taipogi al džiai perskaityti saugumo normas aprašytas tam skirtame šios knygelės istaipsnelyje.

Papeisti sugadintas arba nejskaitomas etiketes. ională,

putea fi

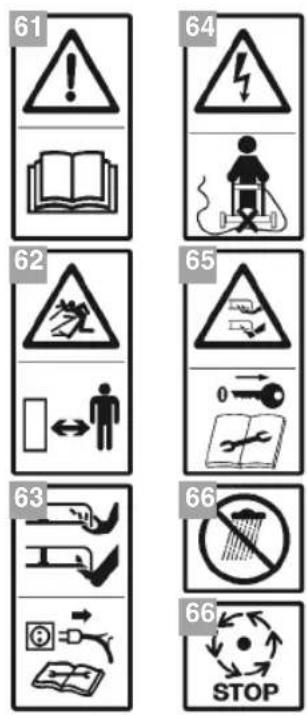

e61ul Dèmesio: Perskaityti instrukciju knygele prieš naudojant jrenginj.

1. patušmetimo rizikos. Darbo metu, pašalinius asmenis laikykite toli nuo darbo atātii tos. bu-

63-Būkite atsargūs su pjaunamais ašmenimis: Ištraukti aprūpinimo kištuka

au prieš pardedant priežiūros operacijas arba jeigu laidas yra sugadintas. Nedė ranku ar koiu i ašmenu buvimo vieta.

1. Dėmesio: māitinimo laidą laikykite toli nuo ašmenų.
2. Tik žoliapjovėms su baterija.
3. Nestatytkite jrenginio po lietumi arba drègmeje.
4. Būkite atsargūs su pjaunamais ašmenimis: Išjungus variklį, ašmenys ir liau sukasi.

dMaksimalios triukšmo ir vibraciju vertės

Modeluii	EL 380	EL 420
Operatoriaus ausies akustinio slėgio lygis(pagal normą 81/1051/EEB)	db(A)	80,382,9
- Matavimo netikslumas (2006/42/EB - EN 27574)	db(A)	1,40,4
Pamatuotas ekvivalentinis akustinės galios lygis(pagal direktyvą 2000/14/EB, 2005/88/EB)	db(A)	92,295,2
le Matavimo netikslumas (2006/42/EB - EN 27574)	db(A)	0,70,2
Užtikrintas ekvivalentinis akustinės galios lygis(pagal direktyvą 2000/14/EB, 2005/88/EB)	db(A)	9496
Vibraciju lygis (pagal normą EN 1033)	^2 m/s	1,871,29
- Matavimo netikslumas (2006/42/EB - EN 12096)	m/s ^2	0,60,5

6 4 7 9 1 LWA dB PV4 V- 500 Hz kW 2000 min kg 3 10 5 8 2 17 17 18 16 14 15 18 11 13 12 21 22

61 64 62 65 63 66 66 STOP

LV

MAŠINAS IDENTIFIKACIJAS ETIKETE UN SASTAVDALAS

1.1a Rukojeť typu „I“

SVARBU - Žoliapjovę naudoti tik pagal paskirti, t.y žolei pjauti ir sur koks kitoks naudojimas gali būti pavojingas ir sudaryti nuostolius as

nims ir/arba daiktams. Netinkamu naudojimu laikoma (kaip nurodyta pavyz džiuose, tačiau ne tik):

• pervežti ant mašinos asmenis, vaikus arba gyvūnus;
• važinėtis mašina;
• mašiną naudoti vilkimui arba krovinių stumdymui;
• naudoti mašiną lapu arba detritu surinkimui;
• mašiną naudoti gyvatvorių reguliavimams arba nežolingai vegetacijai pjauti;
• naudoti mašiną daugiau nei vienam asmeniui;
• aktyvinti ašmenis nežolėtose vietose.

A) APMOKYMAS

1) Atidžiai perskaitykite instrukcijas. Gerai jsiminkite prietaisu komandu funk-
cijas ir kaip reikia tinkamai dirbti jrenginiu. Išmokite greitai sustabdyti variklj.
2) Neleiskite, kad jrenginiu naudotysi vaikai arba žmonės, kaip reikiant nesu
pažinę su instrukcijomis. Gali būti, kad vietiniai jstatymai leidžia dirbti prieta
asmenims, sulaukusiems ne mažesnio nei nustatyto amžiaus.
3) Niekada nenaudokite žoliapjovės:
- su asmenimis, ypač vaikais ar gyvūnais esančiais netoliese;
- Jeigu naudotojas vartojo vaistus ar kitas jo pajėgumui refleksams ir atidu kenksmingas priemones.
4) Būtina nepamiršti, kad operatorius ar prietaiso naudotojas atsako už ava bei žalą, padarytą kitiems asmenims arba jų turtui.

B) PARUOŠIAMOS OPERACIJOS

1) Pjovimo metu, visada naudoti solidžią avalynę ir ilgas kelnes. Neveikti ž jove basomis kojomis ar su atvira avalyne. Išvenkite naudoti kabančius indu tus arba su raiščiais bei kaklaraiščius.
2) Nuodugniai apžiūrėti visą darbo teritoriją ir pašalinti viską kas galėtų būt kliudyta prietaisu arba sugadintų pjovimo grupę bei variklj (akmenis, šakas, žinius laidus, kaulus ir tt.).
3) Prieš pradedant darbą visada atlikti generalinį patiktinimą ypač ašmenų i vaizdą, ir patikrinti veržlės ir kad pjovimo grupė nebūty susinaudojusi ar su nusi. Pakeisti blokuotas ašmenis ir susigadinusias ar susinaudojusias veržles išlaikant pusiausvyrą.
4) Prieš kiekvieną naudojimą, patikrinkite, kad maitinimo laidas ir ilgintuvas rétų pažeidimo ženkłų arba nebūtų sugedę dėl pasenimo. Nedelsiant ištrauk tuką iš elektros lizdo, jeigu laidas arba ilgintuvas darbo metu gadinasi. NEI
LAIDO PRIEŠ TAI NEATJUNGUS ELEKTROS SROVĖS. Nenaudokite jrenginio, jeigu laidas yra sugadintas arba susidėvėjęs.

C) DIRBANT

1) Dirbkite tik dienos viesoje arba esant geram dirbtiniam ap vietimui.
2) Išvenkite dirbti ant šlapios žolės arba řyjant.
3) Visada užsitikrinkite atramos tašką dirbant ant šlaituotų dirvožemių.
4) Niekada neběkite, tik žingsniuokite; išvenkite, kad žoliapjové jus temptu.
5) Žolę pjauti tik išilgai šlaito ir niekada aukštyn ir žemyn.
6) Šlaituose keisdamí pjovimo kryptj būkite labai atidūs.
7) Nepjauti žolės ant pernelyg stačių šlaitų.
8) Būkite labai atidūs, kai žolepjovę traukiate savęs link.
9) Sustabdykite ašmenis jeigu žolepjovę reikia pakreipti, kai ji yra gabenam nežolėtus plotus iš darbo vietos arba i ją.
10) Nejjunkite žoliapjovės jeigu apsaugos yra pažeistos arba nėra surinkimo krepšio ar akmensargių.
11) Modeliuose su trakcija, atjunkite pavaros sankabą nuo ratų, prieš paleis varikli.
12) Variklj užveskite atsargiai vadovaudamiesi instrukcijomis ir laikydami koja toliau nuo ašmenu.
13) Nepaverskite žoliapjovės, kai yra ijungiamas variklis, nebent to reikėtu j vesti. Tuo atveju, nepaverskite jos daugiau negu yra reikalinga ir sukelkite til kuri yra toliau nuo operatoriaus. Visada užsitikrinkite, kad abejos rankos būtų binėje pozicijoje prieš nuleidžiant žoliapjovę.
14) Nepriartinti nei rankų nei kojų prie sukamųjų detalių. Laikykitės visada nuo išmetimo angos.
15)Žoliapjovės nekeltike ir negabenkite, kai veikia variklis.
16) Sustabdykite jrenginj ir atjunkite maitinimo laidą: Užsitikrinkite, kad visos damos dalys būtu visiškai sustoję:
- kai jrenginys yra transportuojamas
- kaskart, kai žoliapjové paliekama be priežiūros.
- prieš pašalinant užsibl;okavimo priežastis arba ištuštinant iškrovimo konvejep
- prieš tikrindami prietaisą, valydami ar ją prižiūrėdami;
- kai susidūrète su kokiu nors kliūviniu. Patikrinkite, ar žoliapjové nenukentė
prieš vėl naudodamiesi jrenginiu, atlikite būtinus remonto darbus;
Jeigu jrenginys pradeda netaisyklingai vibruoti (Netrukus patikrinkite): - vatikrinti eventualius gedimus;
- pakeisti sugadintas dalis specializuotame centre;
- - patikrinti, ar yra atsilaisvinusių dalių ir jas priveržti.
17) Variklis sustabdomas:
- kas kartą kai nuimamas arba użdedamas żolės surinkimo krepšys.
- prieš sureguliuojant pjovimo aukštj.
18) Darbo metu, būtina visada išlaikyti saugų atstumą nuo besisukan?ių atitinkamai pagal rankenos ilgį.

D).BET PRIEŽIURA IR SANDÉLIAVIMAS

1) Irenginio reguliavimo operaciju metu, būkite atidūs, kad pirštai nepatektų ta judamų ašmenų ir tarp kitų jrenginio dalių.
2) Prieš pastatant jrenginj, palaukite kol jis atvės.
3) Dirbant su ašmenimis, būkite atidūs, kad ašmenys gali suktis net, jeigu jre nys yra atjungtas iš elektros tiklo.
4) Norėdami būti tikri įreninio patikimumu, pasirūpinkite, kad veržlės ir varžtai prisukti. Nuolatinė įrenginio priežiūra yra pagrindinė taisyklė, norint, kad įrengir būtų saugus ir dirbtų kokybiškai.
5) Siekiant sumažinti gaisro pavjoaus riziką, pašalinkite nuo žoliapjovės ir ypa nuo variklio žolės, lapų arba per didelio kiekio alyvos likučius. Patalpose nepal žolės talpyklų su nupjauta žole.
6) Dažnai patikrinti akmensargius ir žolės rinkimo krepšį, tuo patikrinant susidė vėjima ir susigadinima.
7) Saugumo sumetimais niekada nenaudokite jrenginio, kai jo dalys yra susidi vėjusios arba pažeistos. Detalės turi būti pakeičiamos ir niekada netaisomos.
Naudoti originalias pakeitimo dalis. Kitokios kokybės detalės gali pakenkti prię arba jūsu saugumui.

1) Prieš kiekvieną naudojimą patikrinkite, kad jreninys neturėty sugadinimo žyr ijs Eventualūs pataisymai turi būti vykdomi specializuotame Centre. Išjunkite jreng ir ištraukite elektros kištuką iš elektros tinklo, jeigu jrenginys pradeda vibruoti maliu būdu ir kreipkitės j specializuotą centra jo patikrinimui.
2) Užvedimo metu, abejos rankos duri rastis ant rankenos.
3) Susidėvėjimui linkę dalys turi būti pakeistos tik specializuotame centre.
4) Niekada nenaudoti jrenginio jeigu maitinimo laidas arba ilgintuvas yra suga arba susidèvėje.
Niekada nejunkite susigadinusio laido i elektros tinkla ir neliskite susigadinu slo laido, kai yra prijungtas prie elektros tinklo. Susigadines arba susidėvėjęs das gali išprovokuoti kontaktą su dalimis esančiomis įtampoje.
61. Nelieskite ašmenų, kol įrenginys nėra išjungtas iš elektros tinklo ir kol ašn nebus visiškai sustojusios.
7) Ilgintuvo laidą laikykite toli nuo ašmenų. Ašmenys gali išprovokuoti kontaktą dalimis esančiomis jtampoje.
Perskaitykite instrukcijas, kaip saugiai naudotis jrenginiu.
9) Tiekti elektros srove prietaisui per diferencialą (RCD - Residual Current De su atjungiamaja srove nedidesne už 30 mA.
tūi trenginio maitinimo laidas, jeigu pažeistas turi būti pakeistas tik originaliu kētitu, pas jūsų pardavėją arba autorizuotame centre.
io, E) PRIDETINAL JORDUAL

F) PRIDÊTINIAI JSPÊJIMAI

1) Nuolatinis bet kurio elektros prietaiso prijungimas prie pastato elektros tinkl būti jvykdytas kvalifikuoto elektriko, pagal galiojančias normatyvas. Netaisyklinga prijungimas gali sukelti rimtos asmenines žalos, jskaitant ir mirtj.
2) DÉMESIO: PAVOJUS! Drègme ir elektra yra nesuderinamos.
- Elektros laidų tvarkymas ir sujungimas turi būti atliekamas sausoje aplinkoje - niekada neleisti kontaktuoti elektros lizdui arba laidui su drėgna zona (bala arba drėgna žemė);
- jungtys tarp laidų ir lizdų turi būti hermetiškos. Naudoti esančius prekyboje qintuvus su hermetiškais vientisais ir homologiškais lizdais.
3) Ilgintuvo laidai turi būti nežemesnės kokybės negu H07RN-F arba H07VV-I su mažiausiai 1,5 mm2 sekcija ir didžiausiu patariamu 25 m ilgiu. 4) Prikabinti ilgintuvo laidą prie laido laikiklio, prieš paleidžiant jrenginj.
5) Prieš pradedant darba visada sumontuoti apsaugas prie išmėjimo (krepši a mensargius).
6) Jokiu būdu mevažiuoti žoliapjove ant elektros laido. Pjovimo metu laidas tādīmīs baskui žoliapjove toje pusėje, kurioje žolė yra jau nupjauta. Laido laikiklio satorių naudoti taip, kaip yra parodyta šioje knygeleje, kad laidas netyčia nea kablītu, tuo pačiu metu užsitikrinant taisyklingą įvedimą i elektros lizdą nefors kištuko.
17. Njekada netraukti žoliapjovės nuo maitinimo laido arba netraukti laido norir jujuti kištuką iš lizdo. Laido jokiu būdu neturi veikti šilumos šaltiniai ir neleisl liestis su alyva, tirpikliais bei kitokiais pjaunamais objektais.
8). Naudoti darbines pirštines išmontuojant ir sumontuojant ašmenis.
9) Atsizvelgti i peilio pusiausvyrą, kai yra galandamas. Viso operacijos susiejus su peiliais (išmontavimas, galandimas, subalansavimas, sumontavimas ir/arba p keitimas) yra atsakingi darbai reikalaujantys specifinio kompetetingumo apart at a tūkamos įrangos; todėl saugumo sumetimais šias operacijas reikia atlikti spec lizuotame centre.

G) VEŽIMAS IR IŠJUDINIMAS

1) Kiekvieną kartą, kai reikia išjudinti, sukelti, transportuoti arba paversti jrenginj, reikia:
- dévěti standžias darbines pirštines;
- suimti jrenginj už tašku, kurie užtikrina saugų suėmimą, atsižvelgiant i jo sv ir jo pasiskirstymą.
- pasitelkti tokj žmonių kiekį kiek yra reikalinga atsižvelgiant i įrenginio svorį transporto priemonės charakteristikas arba atsižvelgiant i vietą, i kurią įrengi nys turi būti pastatomas.
2) Transportavimo metu, apsirūpinkite reikiamais įrenginio lynais arba grandinė mis.

LT

NAUDOJIMO NORMOS

PASTABA - Atitikimas tarp nuorodu esančių tekste ir kamų paveikslėlių (randasi pusl. 2 ir sekančiuose) yra tesnio kiekvieno paragrafo numeris.

1. UŽBAIGTI MONTAVIMA

PASTABA - lrenginys gali būti pateikiamas su kai kuriais komponentais jau sumontuotais.

2.2 Pjovimo aukščio reguliavimas vykdomas naudojant DĖMESIO - Išpakavimas ir montavimo komplektas turi tam skirtą svirtele (1). būti atliekami ant lygaus ir tvirto paviršiaus, su vieta OPERACIJAS ATLIKTI SU SUSTOJUSIU PEILIU. pakankama įrenginio ir įpakavimo judinimui, visada nau- dojant atitinkamus įrankius.

Ipakavimo sunaikinimas turi būti atliekamas pagal vyraujamus vietinius įstatymus.

1.1a Rankenos tipas "I"

1.1a Rankenos tipas "I" PASTABA - Šis jrenginys leidžia atlikti pievos pjovimą įva Nuvesti į darbinę padėtį dvi apatines jau prieš tai sumonjudais; prieš pradedant darbą patariama paruošti jrenginį at tas koto dalis (11) ir (12), suderinti su dantuku pažymėtu tinkamai norimam pjovimui atlikti.

ISSKIRTINAI su vienu iš dveju dantu tarpu pažymetu su OPERACIJAS ATLIKTI SU SUSTOJUSIU VARIKLIU. arba «2», atitinkamai norimam aukščiui, taigi užblokuoti apatines rankenėles (13).

Pozicija turi būti vienoda abejiems šonams.

Sumontuoti viršutinę koto dalj (14) ir ją užblokuoti prie dviejukelti galinius akmesargius (1) ir taisyklingai prikabinti apatinių dalių (11) ir (12) naudojantis viršutinėmis rankenėlėkrepšį (2) kaip nurodyta paveikslėlyje.

mis (15) (prieš tai nuimtos nuo tam skirtų angelių), jstatytomis

j vieną iš dviejų angelių (3) ir (4) atitinkamai norimam gađutb Pritaikymas pjovimui ir galiniam žolės išmetimui niam aukščiui. - Nuimti krepši ir užsitikrinti, kad galiniai akmensargiai (1)

Norint sureguliuoti sulaikymo stiprumą, reikia atblokuoti kiek-įšliktu stabiliai nuleisti.

vieną rankenėlę (15) ir priveržti arba atveržti jas ant jų ašies to-

kiu būdu, kad būtų gerai suveržtos tuo užtikinant stabilų ③r1c Pritaikymas pjovimui ir žolės smulkinimui šutinės dalies (14) užfiksavimą ant abiejų žemesnių koto dalių (funkcija “mulching”) - jeigu numatyta)

(11) ir (12), taip, kad nereikėtų jėgos užblokuojant ir atbįpakelkite galinius (1) akmensargius ir jkiškite deflektoriau.

kuojant. kamštį (5) į išėjimo angą ir stumiant iki dugr Prikabinti laidą (16) prie laido laikiklių (17) ir (18), kaip yra užyłkabins apatinis profilis prie išėjimo angos. rodyta.

1.1b Rankenos tipas "II"

Nuvesti j darbinę padėtį dvi apatines jau prieš tai sumontų tona atkabinti apatinį profilį nuo išėjimo angos krašto. tas koto dalis (11) ir (12), suderinti su dantuku pažymėtu «>>

IŠSKIRTINAI su vienu iš dvejų dantų tarpų pažymėtu su 3.2 Taisyklingai prikabinkite ilgintuvo laidą, kaip yra nuroarba «2», atitinkamai norimam aukščiui, taigi užblokuoti dyta.

jas apatines galveles (13). Pozicija turi būti vienoda abejiems šonams. Varikliui užvesti, paspauskite saugos jungiklį (2) ir traukite jungiklio svirtelę (1) arba vieną iš dviejų svirtelių (1a).

Sumontuoti virsutinę koto dalj (14) ir ją uzblokuoti prie dviejų

apatinių dalių (11) ir (12) naudojantis viršutinėmis galvelėnės ŠVARBU - Paleidus įrenginį gali pasireikšti laikini įtampos (15) (prięš tai nuimtos nuo tam skirtų angelių), įstatytomis sumažėjimai.

vieną iš dviejų angelių (3) ir (4) atitinkamai norimam galųnių am išvengti eventualių trukdžių kitiems prietaisams pri- aukščiui.

Prikabinti laidą (16) prie laido laikiklių (17) ir (18), kaip yīs ninklo varža būtų nemažesnės nei 0,42 Ohm. rodyta.

Tiksli laido kablio pozicija (19) yra kaip nurodyta.

1.2 Suvienyti tarp jų lateralinius krepšio komponentus (1) Pievos aspektas bus geresnis, jeigu pjovimai bus vykdomi ir (2), taigi sumontuoti viršutinę dalį (3) taisyklingai įstatarį sada vienodu aukščiu ir alternatyviai dvejomis kryptimis. sus perimetrinius apkabas.

Ant viršutinės maišo dalies sumontuokite rankenėlę (4), jkiš-“Mulčiavimo” atveju: visada išvenkite nupjauti per dide kite ją i atitinkamas vietas, kad pasigirstų spragtelėjimas. kiekį žolės Niekada nepjaukite daugiau nei trečdalio ber

2. KOMANDU APRAŠYMAS

tir2.1 Variklis yra valdomas dvigubo aktyvinimo jungikliu, tu svengiant netyčinio jrenginio užsivedimo.

Užvedimui, paspausti mygtuką (2) ir traukti svirtelę (1), art vieną iš dviejų svirtelių (1a).

Variklis sustoja savaime atleidus svirtelę (1), arba abejas teles (1a).

2.2 Pjovimo aukščio reguliavimas vykdomas naudojant tam skirtą svirtele (1).

OPERACIJAS ATLIKTI SU SUSTOJUSIU PEILIU.

tau-

3. ŽOLÉS PJOVIMAS

3.1a Pritaikymas pjovimui ir žolės surinkimui į krepšį

Ivieš Sukelti galinius akmesargius (1) ir taisyklingai prikabinti elekrepšj (2) kaip nurodyta paveikslėlyje.

aub Pritaikymas pjovimui ir galiniam žolės išmetimui

- Nuimti krepši ir užsitikrinti, kad galiniai akmensargiai (1) ek-išliktų stabiliai nuleisti.

3r1c Pritaikymas pjovimui ir žolės smulkinimui dalių (funkcija “mulching”) - jeigu numatyta)

atblpakelkite galinius (1) akmensargius ir jkiškite deflektoriau

kamštį (5) į išėjimo angą ir stumiant iki dugno kol tinka auzųkabins apatinis profilis prie išėjimo angos.

Norint nuimti deflektoriaus kamštį (5), pakelkite akmensargi (1) ir ištraukite jį laikant sukeltą tokiu būdu, kad būtų įma

Homa atkabinti apatinj profilj nuo išejimo angos krašto.

3.2 Taisyklingai prikabinkite ilgintuvo laidą, kaip yra nurodyea.

Varikliui užvesti, paspauskite saugos jungiklj (2) ir traukite jungiklio svirtelę (1) arba vieną iš dviejų svirtelių (1a).

3.3 Pjovimo metu, dirbkite taip, kad elektros laidas išliktu sada užnugaryje, toje dalyje, kur žolė yra jau nupjauta.

Pievos aspektas bus geresnis, jeigu pjovimai bus vykdomi sada vienodu aukščiu ir alternatyviai dvejomis kryptimis.

dro žolės aukščio vienu perėjimu! Pritaikykite ėjimo greišmenys visada turės būti pažymėti «GGP». Produkto evc prie pievos sąlygų ir nupjautos žolės kiekio. liucijos data, viršuje cituoti ašmenys laikui einant galėtų bi

3.4 Darbo pabaigoje, atleiskite svirtelę (1) arba abejas svirteles (1a).

Atjunkti ilgintuvą PIRMIAUSIAI atjungiant generalinį jungikli ir VĖLIAU atjungti nuo žoliapjovės jungiklio (3).

PALAUKITE AŠMENŲ SUSTOJIMO prieš atliekant bet ko operaciją su žoliapjove.

Atgal sumontuoti ašmenį (2) su kodu ir markiruote pakreip li(2) žemės, sekant paveikslėlyje nurodytą seką.

Priveržti centrinį varžtą (1) su dinamometriniu raktu, taruotų

4.3 Nenaudokite vandens srovių tuo išvengiant variklio pedra elektros komponentų sugadinimo.

SVARBU - Atveju, jeigu variklis darbo metu sustotų dėl kaitimo, būtina palaukti 5 minutes prieš naujai jį paleidžia

ašasi valymui nenaudokite agresyvių valiklių.

4. LAIKYMAS IR PRIEŽIŪRA

5. APLINKOS APSAUGA

SVARBU - Reguliati ir kruopšti priežiūra yra būtina no ilgam laikui išlaikyti jrenginio originalias eksloatacines ir saugumo savybes.

Žoliapjovę laikykite sausoje vietoje.

1) Prieš kiekvieną jrenginio valymo arba reguliavimo darbą, dévékite standžias darbines pirštines.
2) Po kiekvieno pjovimo, pašalinkite žolės detritus ir purvą sikaupusius šasi viduje tuo siekiant išvengti, kad džiūsta gali sudaryti sunkumų kitam įrenginio užvedimui.
3) Visada užsitikrinkite, kad oro angelės būtų laisvos nuodetritų.

Aplinkos apsauga turi būti svarbiu aspektu naudojant jreng novilinto sugyvenimo naudai ir del aplinkos, kurioje gyvenar

• Išvengti, kad tai taptų kaimynų trukdymo priemonė.
• Kruopščiai laikytis vietinių normų pašalinant po pjovimo esančias medžiagas.
  Atidžiai sekti vietines normas susiejusias su pakavimo n džiagų, susigadinusių dalių arba kenksmingų aplinkai detalių sunaikinimu; šios atliekos neturi būti metamos į šiu rltų dėže, tačiau turi būti atskirti ir perduoti į surinkimo punktus, kuriuose bus pasirūpinama jų sunaikinimu.
  Nebenaudojimo atveju, nepalikite prietaiso aplinkoje, tačiau kreipkitės į atliekų surinkimo punktą, pagal vyraujan vietines normas.

4.1 Reikalingumo atveju jrenginys gali būti pastatomas vertikaliai, pakabintas ant kablio.

DĖMESIO - Užsitikrinkite, kad kablys ir ir reliatyvi fiksavimo sistema būtų atitinkačios šiai paskirčiai ir galėtų atlaikyti įrenginio svorį;būkite atsargūs ir atitinkamai stebėkite, kad vaikai arba gyvūnai neužsiroptų ant įrenginio, taip sudarant papildomą svorį kabliui.

lrenginį pakabinkite taip, kad ašmenys būtų orentuoti link sienos arba tinkamai uždengti, kad nebūtų įmanoma sudaryti nuostolių nenorimai kontaktuojant su asmenimis, vaikais arba gyvūnais.

Norint pastatyti jrenginj vertikaliai, atblokuokite rankenėles (1 - Tipas “I”) arba atlaisvinkite galveles (2 - Tipas “II”) ir sukite kotą i priekį tokiu būdu, kad susiderintų dantis pažymėtas «>> IŠSKIRTINAI su dantų tarpu pažymėtu «S», taigi užblokuoti rankenėles (1 - Tipas “I”) arba galveles (2 - Tipas “II”).Po-zicija turi būti vienoda abejiems šonams.

Pozicija turi būti vienoda abejiems šonams.

4.2 Patariama, kad kiekvienas darbas su ašmenimis būtų atliekamas tinkamai aprūpintame Specializuotame Paslaugų Centre.

Šiam jrenginiui yra numatytas ašmenų naudojimas kodu:

81004154/0 (modeliui 380)

81004155/0 (modeliui 420)

Bet kokios dvejonės ar problemos atveju, neabejokite kreip tis i artimiausią Paslaugų Servisą arba i Jūsu Pardavėją.
