EL 380 - Kosiarka do trawy MOUNTFIELD - Bezpłatna instrukcja obsługi

Rodzaj produktu	Elektryczna kosiarka przewodowa
Marka	Mountfield
Model	EL 380
Szerokość koszenia	38 cm
Wysokość koszenia	Regulowana od 20 do 70 mm
Pojemność kosza	35 L
Moc silnika	1 300 W
Zasilanie	Sieć 230 V / 50 Hz
Poziom ciśnienia akustycznego	80,3 dB(A)
Zmierzony poziom mocy akustycznej	92,2 dB(A)
Gwarantowany poziom mocy akustycznej	94 dB(A)
Poziom drgań	1,29 m/s²
Waga	22 kg
Materiał podwozia	Stal
Rodzaj ostrza	Stalowe obrotowe
Numer referencyjny ostrza	81004154/0
Systemy koszenia	Zbieranie, wyrzut tylny, mulczowanie (z zestawem)
Uchwyt kierownicy	Składany i regulowany na wysokość (typy I i II)
Przechowywanie pionowe	Tak, ze złożonym uchwytem
Bezpieczeństwo	Przełącznik z podwójną dźwignią, automatyczne zatrzymanie, osłona ostrza
Zalecane zabezpieczenie elektryczne	Wyłącznik różnicowoprądowy (RCD ≤ 30 mA)
Minimalny przekrój przedłużacza	1,5 mm² (H05V-F lub H05VV-F)
Zalecana maksymalna długość przedłużacza	25 m

Często zadawane pytania - EL 380 MOUNTFIELD

Jak złożyć uchwyt kierownicy kosiarki Mountfield EL 380?

Uchwyt kierownicy występuje w dwóch typach (I i II). Dla typu I, przymocuj dolne części (11) i (12), wyrównując ząb oznaczony «>>» z jednym z miejsc międzyzębowych (1 lub 2) w zależności od żądanej wysokości, a następnie zablokuj za pomocą pokręteł (13). Zamontuj górną część (14) i przymocuj ją pokrętłami (15) w jednym z otworów (3 lub 4). Zaczep przewód do uchwytów kablowych (17) i (18). Dla typu II, użyj pokręteł obrotowych zamiast pokręteł.

Jak ustawić wysokość koszenia?

Użyj dźwigni regulacji (1) znajdującej się na podwoziu. Dokonaj regulacji przy zatrzymanym ostrzu. Dostępnych jest kilka pozycji, aby dostosować koszenie do żądanej wysokości trawy.

Jak używać funkcji mulczowania?

Jeśli Twój model jest wyposażony w zestaw do mulczowania, podnieś tylny osłonę przeciwkamieniową (1) i włóż zaślepkę odbłyśnika (5) do otworu wyjściowego, aż zaskoczy. Aby go zdjąć, podnieś osłonę i wyjmij zaślepkę. Nigdy nie koś więcej niż jednej trzeciej całkowitej wysokości trawy za jednym razem.

Co zrobić w przypadku nieprawidłowych wibracji podczas koszenia?

Natychmiast zatrzymaj silnik i odłącz zasilanie. Sprawdź, czy ostrze lub inne części nie są uszkodzone lub poluzowane. Jeśli ostrze jest uszkodzone, wymień je w autoryzowanym serwisie. Nie używaj maszyny, dopóki problem nie zostanie rozwiązany.

Jak konserwować ostrze kosiarki?

Noś rękawice robocze. Wszelkie czynności na ostrzu (demontaż, ostrzenie, wyważanie, wymiana) muszą być wykonywane przez autoryzowany serwis. Używaj wyłącznie oryginalnych ostrzy zamiennych (ref. 81004154/0 dla modelu 380). Dokręć środkową śrubę momentem 16-20 Nm.

Czy mogę przechowywać kosiarkę pionowo?

Tak, kosiarka może być przechowywana pionowo, zaczepiając uchwyt kierownicy o hak ścienny. Złóż uchwyt do przodu, wyrównując ząb «>>» z miejscem międzyzębowym «S» po obu stronach. Upewnij się, że hak wytrzymuje ciężar (około 22 kg), a ostrze jest skierowane w stronę ściany lub zabezpieczone.

Jakie środki ostrożności powinienem podjąć przed użyciem kosiarki?

Uważnie przeczytaj instrukcję. Noś solidne buty i długie spodnie. Sprawdź obszar pracy, usuwając kamienie, przewody itp. Upewnij się, że kabel i przedłużacz nie są uszkodzone. Używaj wyłącznika różnicowoprądowego (RCD) z progiem ≤ 30 mA. Nigdy nie koś podczas deszczu ani na mokrej trawie.

Co zrobić, jeśli silnik zatrzyma się podczas użytkowania?

Jeśli silnik zatrzyma się z powodu przegrzania, odczekaj około 5 minut przed ponownym uruchomieniem. Sprawdź również, czy otwory wentylacyjne nie są zablokowane przez zanieczyszczenia. Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym serwisem.

Jak wyczyścić kosiarkę po użyciu?

Odłącz zasilanie. Nie używaj strumieni wody. Usuń resztki trawy i błota z wnętrza podwozia szmatką lub szczotką. Wyczyść silnik i elementy elektryczne suchą szmatką. Nie używaj agresywnych płynów.

Gdzie znaleźć części zamienne do Mountfield EL 380?

Używaj wyłącznie oryginalnych części zamiennych. Dla ostrza numer referencyjny to 81004154/0. Skontaktuj się ze sprzedawcą lub autoryzowanym centrum serwisowym Mountfield. Nigdy nie używaj części o nieodpowiedniej jakości, ponieważ mogą one zagrażać bezpieczeństwu.

INSTRUKCJA OBSŁUGI EL 380 MOUNTFIELD

čení své životnosti odevzdána do sběru odděleně za účelem jejich eko-kompřížní wymienić uszkodzone lub nieczytelne etykiety. recyklace. Když se elektrická zařízení likvidují na smetišti nebo volně v přírodě, škod-
livé látky mohou proniknout do podzemních vod a dostat se do potravinovéh61. Re Ostrzeżenie: Przeczytać instrukcję obsługi przed rozpoczęciem używania ma- tężce, čímž mohou poškodit naše zdraví a zdravotní pohodu. Pro ziskání podrobszyny.
nějších informaci o likvidaci tohoto výrobku se obraťte na Instituci kompetentní v oblasti likvidace domovního odpadu nebo na vašeho Prodejce. 62. Niebezpieczeństwo wyrzucania przedmiotów. Należy przestrzegać, aby podczas używania kosiarki osoby znajdowały się poza obszarem pracy.
POPIS SYMBOLÜ UVEDENÝCH NA OVLÁDACÍCH PRVCÍCH 63. Uwazać na ostrza tnące: Wyjąć wtyczkę z sieci zasilania przed przystąpi do czynności konserwacyjnych lub jeśli przewód jest uszkodzony. Nie należy wkładać rąk lub stóp w gniazdo osadzania noży.
(isou-li součástí) 64. Ostrzeżenie: trzymać przewód zasilający z dala od noża.
65. Tylko dla kosiarék akúmulatorowych.
21. Zastavení 22. Chod 66. Nie wystawiać maszyny na działanie deszczu lub wilgoci.
67. Uważać na ostrza tnące: Po wyłączeniu silnika ostrza tnące wciąż obracaj
bubizny wymienić uszkodzone lub nieczytelne etykiety. dě, škod-

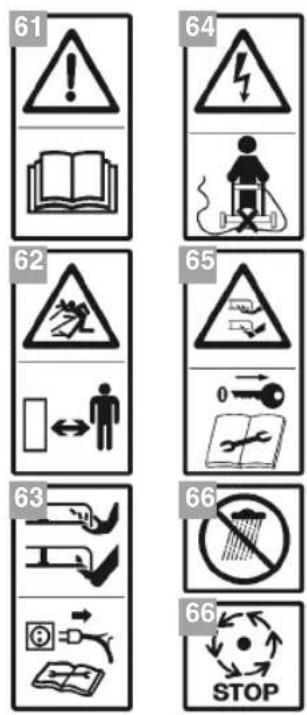

h61. reOstrzeżenie: Przeczytać instrukcję obsługi przed rozpoczęciem używania ma- drobszyny.
62. Niebezpieczeństwo wyrzucania przedmiotów. Należy przestrzegać, aby podczas używania kosiarki osoby znajdowały się poza obszarem pracy.
63. Uważać na ostrza tnące: Wyjąć wtyczkę z sieci zasilania przed przystąpi do czynności konserwacyjnych lub jeśli przewód jest uszkodzony. Nie należy wkładać rąk lub stóp w gniazdo osadzania noży.
64. Ostrzeżenie: trzymać przewód zasilający z dala od noża.
65. Tylko dla kosiarek akumulatorowych.
66. Nie wystawiać maszyny na działanie deszczu lub wilgoci.
67. Uważać na ostrza tnące: Po wyłączeniu silnika ostrza tnące wciąż obracaj

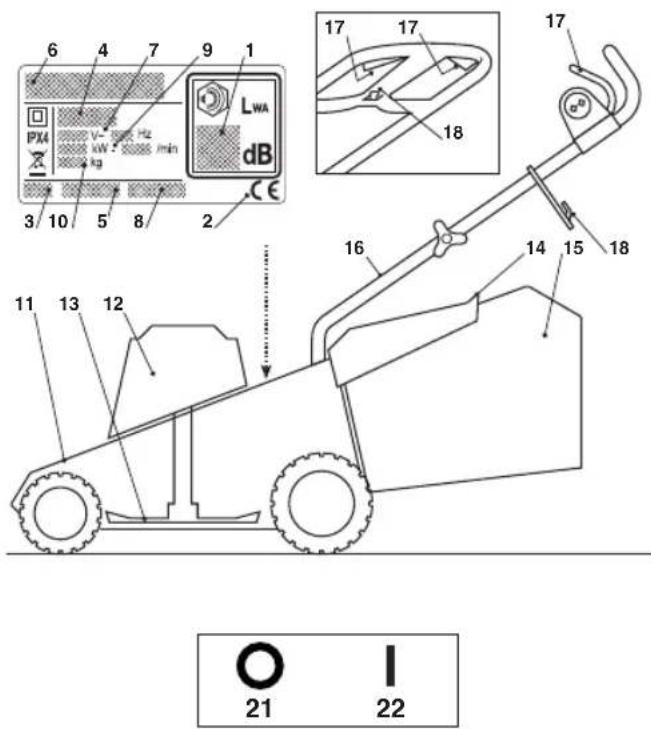

1. Poziom mocy akustycznej według rozporządzenia 2000/14/WE
2. Znak zgodności z dyrekywą 2006/42/WE
3. Rok produkcji
4. Model kosiarki
5. Numer fabryczny
6. Nazwa i adres Producenta
7. Napięcie i częstotliwość zasilania
8. Kod wyrobu
9. Moc silnika i prędkość obrotowa
10. Ciężar w kg

Bezpośrednio po zakupieniu maszyny, przepisać numery identyfikacyjne (3 - 4 - 5) w odpowiednim miejscu, na ostatniej stronie instrukcji obsługi.

1. Podwozie 12. Silnik 13. Nóż (ostrze) 14. Osłony przeciwkamienne 15. Worek zbiorczy 16. Uchwyt 17. Wyłącznik sterowniczy 18. Zaczep przewodu elektrycznego

Nie wyrzucać urządzeń elektrycznych wraz z odpadami domowymi. Zgodnie z Dyrektywą Europejską 2002/96/WE w sprawie zużytego sprzętu elek-

trycznego i elektronicznego oraz jej wykonawstwa zgodnie z przepisami k jowymi, zużyte urządzenia elektryczne muszą być zbierane oddzielnie, w celu o zysku w sposób eko-stosowny. Jeżeli urządzenia elektryczne są usuwane na składowisku odpadów lub w terenie, szkodliwe substancje mogą dotrzeć do wó gruntowych i wejść do łańcucha pokarmowego, szkodząć zdrowiu i dobremu samopoczuciu. Aby uzyskać więcej szczegółowych informacji na temat utylizacji te produktu, zwracać się do organu odpowiedzialnego za usuwanie odpadów z go podarstw domowych lub do Waszego Sprzedawcy.

OPIS SYMBOLI ZNAJDUJĄCYCH SIE NA PRZYRZĄDACH STEBOWNICZYCH (gdzie są przewidziane)

1. Zatrzymanie 22. Bieg

PRZEPISY BEZPIECZEŃSTWA - Wasza kosiarka musi być używana przy zach waniu wszelkich środków ostrożności. W tym celu, na maszynie umieszczone z tały piktografy, mające na celu przypominać o podstawowych zasadach bezpiec.nego użytkowania. Poniżej opisane jest ich znaczenie. Zaleca się ponadto, uważni przinczytać zasady bezpieczeństwa zawarte w odpowiednim rozdziale niniejszego gorascowania.

Wartości maksymalne hałasu i wibracji

ladní opa-
Modelu....	EL	380	EL 420
slušné
Poziom ciśnienia akustycznego względem narządu słuchu operatora (na podstawie normy 81/1051/EWG) ....	db(A)	80,3	82,9
- Niepewność pomiaru (2006/42/WE - EN27574) ....	db(A)	1,4	0,4

6 4 7 9 1 LWA dB PM V- 0.05 Hz kW 0.05 min kg 3 10 5 8 2 17 17 18 17 16 14 15 18 11 13 12 21 22

61 64 62 65 63 66 66 STOP

HU

A GÉP AZONOSÍTÓ CÍMKÉJE ÉS ALKATRÉSZEI

OPIS SIMBOLA NA KOMANDAMA (zavisno od modela)

1. Zaustavljanje 22. Pokretanje

Maksimalne vrijednosti bučnosti i vibracija

Model......EL 380 EL 420
Razina zvučnog pritiska na uhu radnika(na temelju propisa 81/1051/EEC) ...... db(A)	80,3	82,9
– Mjerna nesigurnost (2006/42/EC - EN 27574) ...... db(A)	1,4	0,4
Izmjerena razina zvučne snage(na temelju smjernice 2000/14/EC) ...... db(A)	92,2	95,2
– Mjerna nesigurnost (2006/42/EC - EN 27574) ...... db(A)	0,7	0,2
Izmjerena razina zvučne snage(na temelju smjernice 2000/14/EC, 2005/88/EC) ...... db(A)	94	96
Razina vibracija (na temelju propisa EN 1033) ...... ^2 m/st,87	1,29
ovatmja na nesigurnost (2006/42/EC - EN 12096) ...... ^2 m/s	0,6	0,5

SK

IDENTIFIKAČNÝ ŠTÍTOK A SÚČASTI STROJA

WAŻNE - UWAŻNIE PRZECZYTAĆ PRZED UŻYCIEM MASZYNYZACHOWAĆ DO WYKORZYSTANIA W PRZYSZŁOŚCI

WAŻNE - Używać kosiarki wyłącznie do celu do którego jest przeznaczona, czy do ścinania i zbioru trawy. Jakiekołwiek inne zastosowanie może okazać s bezpieczne i powodować szkody wobec osób i/łub obiektów. Stanowią niewłaściwe maszyny (przykładowo podane czynności, ale nie tylko):

• przewożenie na urządzeniu osób, dzieci lub zwierząt;
  – być przewożonym przez maszynę;
• używanie maszyny do holowania lub popychania ciężarów;
• używanie maszyny do zbioru liści czy pozostałości;
• używanie maszyny do uregulowania krzewów lub do ścinania roślinności, która nie rodzaju trawistego;
• używanie maszyny przez więcej niż jedną osobę;
• uruchamianie noża na odcinkach nie trawistych.

A) INSTRUKTAŻ

1) Przeczytać uważnie instrukcje. Zapoznać się z systemem sterowania i właściwy sposobem stosowania niniejszej kosiarki. Nauczyć się natychmiastowo zatrzymywać siln
2) W żadnym wypadku nie należy pozwalać na użytkowania maszyny przez dzieci czy
osoby, którzy nie są zaznajomieni z niezbędnymi instrukcjami. Miejscowe przepisy prą mogą określić najniższą granicę wieku dla użytkowników.
3) Nigdy nie używać kosiarki:
- kiedy osoby, zwłaszcza dzieci lub zwierzęta znajdują się w pobliżu:
– jeżeli użytkownik zażył lekarstwa lub substancje uznane za szkodliwe dla jego zdo koncentracji i refleksu.
4) Należy pamiętać, że operator lub użytkownik jest odpowiedzialny za wypadki i nie oczekiwane wydarzenia, które mogą zaistnieć wobec innych osób lub ich własności.

1) Podczas koszenia należy zawsze nosić solidne buty i długie spodnie. Nie uruchar kosiarki na boso lub w sandałach. Unikać noszenia odzieży z powiewnymi częściami zaopatrzonej w sznurowadła lub krawaty.
2) Dokładnie sprawdzić cały obszar pracy i usunąć wszystko to, co mogłyby być wy przez maszynę lub uszkodzić zespół tnący i silnik (kamienie, gałęzie, druty żelazne, itp).
3) Przed użyciem należy przeprowadzić generalną inspekcję, a w szczególności wygło noży oraz sprawdzić czy śruby i zespół tnący nie są zuzyłe czy uszkodzone. Należy mienić w całości noże i śruby w przypadku ich uszkodzenia lub zużycia, w celu utrównowagi.
4) Przed⁻ każdym użyciem sprawdzić, czy przewód zasilający i przedłużacz nie są us dzone i nie mają odznak oznak zniszczenia lub zuzycia. Odłączyć natychmiast wtycz gniazdka pradu jeżeli przewód lub przedłużacz niszczy się w trakcie użytkowania. NI TYKAC PRZEWODU ZANIM NIE ODŁACZY SIĘ GO Z GNIAZDA WTYKOWEGO. Niewać maszyny, gdy przewód jest uszkodzony lub zużyty.

1) Pracować tylko przy świetle dziennym lub dobrym oświetleniu sztucznym.
2) Należy unikać pracy na mokrej trawie lub w deszczu.
3) Należy zawsze być pewnym swojego punktu oparcia na terenach pochyłych.
4) Nigdy nie biegać, lecz chodzić; unikać sytuacji, aby być ciągniętym przez kosiarko
5) Kosić w poprzek zbocza i nigdy w góre i w dół.
6) Należy zachować szczególną ostrożność podczas zmiany kierunku na zboczach.
7) Nie kosić na zboczach zbyt stromych.
8) Zachować szczególną ostrożność przy przyciąganiu kosiarki w kierunku do siebie.
9) Zatrzymać nóż, jeśli kosiarka musi być nachylony do przewożenia przy przekracza powierzchni nietrawistych i gdy kosiarka jest przewożona do lub z obszaru ścinania.
10) Nigdy nie uruchamiać kosiarki, jeżeli osłony są uszkodzone, lub bez worka do z trawy lub osłony przeciwkamiennej.
11) W modelach z napędem, odlączyć sprzęgło napędu na koła, przed uruchomienie nika.
12) Uruchamiać silnik z ostrożnością, według instrukcji i trzymając stopy z dala od
13) Nigdy nie przechyłać kosiarki podczas włączania silnika, chyba że jest to koniec uruchornienia. W tym przypadku nie należy jej przechyłać więcej niż to absolutnie ko nieczne i podnieść tylko część z dala od operatora. Zawsze upewnić się, że obie r w pozycji funkcjonowania przed obniżeniem kosiarki.
14) Nie zbliżać rąk lub stóp do, lub pod części obrotowe. Trzymać się zawsze z dotworu wylotowego.
15) Nie podnosić lub przewozić kosiarki z włączonym silnikiem.
16) Zatrzymać maszynę i odłączyć przewód zasilający: Upewnić się, że wszystkie ru-chome części całkowicie się zatrzymały:
- podczas transportu kosiarki
- za każdym razem kiedy kosiarka jest pozostawiona bez nadzoru.
- przed usunięciem przyczyny zablokowania lub odetkaniem żłobu odprowadzającego;
- przed kontrolą, czyszczeniem lub pracą na maszynie;
- po uderzeniu o jakiś twardy przedmiot. Sprawdzić ewentualne uszkodzenia kosiarki konać potrzebnych napraw przed powtórnym użytkowaniem maszyny.
Jeżeli kosiarka zacznie drgać w nieprawidłowy sposób (Sprawdzić natychmiast): – sprawdzić ewentualne uszkodzenia;
- wymienić lub naprawić uszkodzone części w specjalistycznym serwisie;
- sprawdzić, czy występują części poluzowane i dokręcić je.
17) Wyłączyć silnik:
- za każdym razem, gdy zdejmuje lub zakłada się worek zbiorczy trawy; - przed wykonaniem regulacji wysokości ścinania.
18) Podczas pracy, zachować zawsze bezpieczną odległość od wirującego noża, bior uwagę długość uchwytu.

19) OSTRZEŻENIE - W przypadku uszkodzeń lub wypadków przy pracy, natychmiast łączyć silnik i oddalić maszynę tak, aby nie powodować dalszych szkód; w przypadku padków z obrażeniami ciała obsługującego lub osoby trzeciej, natychmiast aktywować cedurę pierwszej pomocy, najbardziej właściwą do zaistniałej sytuacji i zwrócić się do Placówki zdrowia dla niezbędnej kuracji. Dokładnie usunąć wszelkie pozostałości, które mogłyby spowodować szkody lub obrażenia wobec osób lub zwierząt, gdyby pozostały zauważone.

nie Podczas czynności regulacyjnych maszyny, zwracać uwage, aby zapobiec uwięzienii palców pomiędzy nożem w ruchu i częściami stałymi maszyny.

2) Przed odstawieniem maszyny do przechowania, odczekać aż ostygnie.
3) Podczas prac przy nożu, uważać ponieważ ostrze może się poruszać, nawet jeśli szyna jest odłączona od sieci.
4) Utrzymywać dokręcone śruby i nakrętki, aby być pewnym, że maszyna znajduje się wsze w stanie bezpiecznym do eksploatacji. Regularna kontrola stanu technicznego jest podstawowym warunkiem dla bezpieczeństwa oraz zachowania wydajności urządzenia.
5) W celu obniżenia ryzyka pożaru, oczyścić kosiarkę, a w szczególności silnik od po tałości trawy, liści lub nadmiaru smaru. Nie pozostawiać zbiornika ze skoszona trawą wnątrz pomieszczenia.
6) Kontrolować często osłone przeciwkamienną i worek zbiorczy trawy w celu sprawd; nia ich zużycia lub uszkodzenia.
7) Ze względów bezpieczeństwa, nigdy nie używać maszyny z częściami zużytymi lub uszkodzonymi. Elementy muszą być wymieniane, a nie naprawiane. Należy stosować łącznie oryginalne części zamienne. Części zamienne o nieodpowiedniej jakości mogą uszkodzić maszynę lub stanowić zagrożenie dla Waszego bezpieczeństwa.

(2) OGÓLNE ŚRODKI OSTROŻNOŚCI

1) Przed każdym użyciem maszyny, sprawdzić czy nie ma ona oznak uszkodzenia. Ew tualne naprawy muszą być wykonywane w specjalistycznym serwisie. Wyłączyć maszynę wypiąć wtyczkę z gniażdka prądu jeśli maszyna zacznie drgać w nieprawidłowy sposób zwróci się do specjalistycznego serwisu w celu kontroli.
^62 Podczas rozruchu, obie ręce muszą znajdować się na uchwycie.
3) Części ulegające zużyciu należy wymieniać tylko w specjalistycznym serwisie.
4) Nigdy nie używać maszyny, gdy przewód zasilający lub przedłużacz jest uszkodzor zużyty.
5) Nigdy nie podłączać uszkodzonego przewodu zasilającego do gniazdka wtykowego dotykać uszkodzonego przewodu zasilającego podłączonego do gniazdka wtykowego.
Przewód uszkodzony lub zniszczony może powodować kontakt z częściami pod napię 6) Nie dotykać noża dopóki maszyna nie jest odłączona z gniazdka wtykowego i noż jest całkowicie zatrzymany.
yzucone ztrzymać przewód przedłużacza z dala od noża. Nóż może uszkodzić przewód i się wodować kontakt z częściami pod napięciem.
8) Przeczytać uważnie instrukcję obsługi w celu bezpiecznego korzystania z maszyny. 9) Zasilać urządzenie poprzez dyferencjał (RCD - Residual Current Device) z prądem nie większym niż 30 mA.
10) Przewód zasilający maszyny, jeżeli uszkodzony musi być wymieniony jedynie na c ginalną część zamienną, przez Waszego sprzedawcę lub autoryzowany serwis.

JEFO-DODATKOWE OSTRZEŻENIA

1) Stale podłączenie jakiegokowiek aparatu elektrycznego do sieci elektrycznej budynku musi być wykonane przez wykwalifikowanego elektryka, zgodnie z obowiązującymi przez pisami. Nieprawidłowe podłączenie może spowodować poważne obrażenia ciała , w ty śmierć.
2) OSTRZEŻENIE: ZAGROŻENIE! Wilgoć i elektryczność nie są kompatybilne:
- czynności związane z przewodami elektrycznymi i ich podłączanie muszą być wykor wane na sucho;
nigdy nie stykać gniazdka prądu lub przewodu z mokrym obszarem (kałuża lub mo trawa);
– połączenia między przewodami i gniazdkami muszą być typu wodoszczelnego. Używ przedłużaczy z dodatkowymi gniazdkami wodoszczelnymi i homologowanymi, znajdującymi się w sprzedaży.
3) Przewody zasilające muszą być jakości nie niższej niż typ H05RN-F lub H05VV-F Kroju minimalnym 1,5 min z zalecaną długością maksymalną 25 m.
4) Zaczepić przewód do blokady przewodu, zanim uruchomi się maszynę.
5) Przed rozpoczęciem pracy należy zamontować osłony na wyjściu (worek lub osłona przeciwkamienna).
(6) Rigdy nie przyjeżdżać kosiarką po przewodzie elektrycznym. Podczas ścinania, należy zawsze przeciagać przewód za kosiarką i zawsze po stronie ściętej już trawy. Używań
kady przewodu, jak opisano w niniejszej instrukcji, w celu uniknięcia przypadkowego c łączenia się przewodu, gwarantując jednocześnie prawidłowe usadzenie w gniazdku be Wywierania presji.
7) Nighdy nie ciągnąć kosiarki za przewód zasilający lub ciągnąć za przewód w celu ciągnięcia wtyczki. Nie wystawiać przewodu na działanie źródeł ciepła lub pozostawiać w kontakcie z olejem, rozpuszczalnikami lub przedmiotami tnącymi.
8) Zakładać rękawice robocze do demontażu i ponownego zamontowania noża.
9) Po naostrzeniu noża zadbać o poprawne jego wyważenie. Wszystkie czynności dot czące noża (demontaż, ostrzenie, wyważenie, ponowne zamontowanie i/łub wymiana) s pracami odpowiedzialnymi, które wymagają odpowiedniej znajomości oprócz uzycia odpowiedniego sprzętu; ze względuś Roydpieństwa, zalecane jest wykonywanie ich zaws w specjalistycznym serwisie obsługi.

G) TRANSPORT I PRZEMIESZCZANIE

1) Za każdym razem, gdy należy przesuwać, podnosić, przewozić lub przechylac ma- szynę, należy:
- założyć grube robocze rękawice;
– ująć maszynę w miejscach pozwalających na bezpieczny uchwyt mając na uwadze ciężar i jego rozmieszczenie;
- zaangażować ilość osób adekwatną do ciężaru maszyny oraz rodzaju środka transpołty i miejsca, gdzie maszyna musi zostać ustawiona lub skąd ma być pobrana.
2) Podczas transprtu, odpowiednio zabezpieczyć maszynę za pomocą lin lub łańcuchów.

PL ZASADY UŻYCIA

2. OPIS PRZYRZĄDÓW STEROWNICZYCH

UWAGA - Zgodność pomiędzy odniesieniami zawartymi w tekś i odpowiadającymi im rysunkami (zamieszczonymi na stronie 2 stępnych) zapewnia numer poprzedzający każdy paragraf.

cie2.1 Silnik jest sterowany przez wyłącznik podwójnego działa- niń, aby zapobiec przypadkowemu uruchomieniu.

W celu uruchomienia silnika wcisnąć przycisk (2) i pociągnąć za dźwignię (1), albo za jedną z dwu dźwigni (1a). Silnik wyłącza się automatycznie po zwolnieniu dźwigni (1), albo dźwigni (1a).

1. ZAKOŃCZYĆ MONTAŻ

UWAGA - Maszyna może być dostarczona z niektórychi ponentami już zamontowanymi.

kom2.2 Regulacja wysokości koszenia wykonywana jest za pomocą odpowiedniej dźwigni (1).

WYKONAĆ TĄ CZYNNOŚĆ PRZY ZATRZYMANYM NOŻU.

OSTRZEŻENIE - Rozpakowanie i dokończenie montażu należy wykonywać na płaskiej, stabilnej powierzchni, na obszarze

wystarczająco dużym do poruszania maszyną i opakowanie

posługując się zawsze odpowiednimi narzędziami.

Opakowania należy usuwać zgodnie z obowiązującymi lokai nymi przepisami.

UWAGA - Maszyna ta umożliwia wykonanie koszenia trawnika na różne sposoby; przed rozpoczęciem pracy należy przystosować na szynę w zależności od sposobu w jaki zamierza się wykonać ką szenie.

1.1a Uchwyt typu "I"

Ustawić w pozycji roboczej obie części dolne rękojeści (11) i (WYKONAĆ TĄ CZYNNOŚĆ PRZY ZGASZONYM SILNIKU. montowane wcześniej, w taki sposób, aby ząb ze znakiem «>> zbie-

gał się WYŁĄCZNIE z jednym z wrębów międzyżebnych uzębie 3a1a Przygotowanie do koszenia i zbioru trawy do worka oznaczonych cyfra «1» lub «2», zależnie od żądanej wysokości, umość przeciwkamienne ostony tylne (1) i zahaczyć prawidłow stępnie zablokować oba uchwyty dolne (13).

Ich położenie musi być takie samo po obu stronach.

Zamontować górną część rękojeści (14) i zblokować ją z obie ściami dolnymi (11) i (12) za pomocą uchwytów górnych (15) suniętych wcześniej z odpowiednich otworów) i wsuniętych do

3.the Przygotowanie do koszenia i wylotu tylnego trawy (wy Zdjąć worek i upewnić się, że przeciwkamienna osłona tylna i jed pozostaje trwale obniżona.

nego z dwóch otworów (3) lub (4), w zależności od żądanej wysokości końcowej.

Aby wyregulować siłę retencyjną, należy odblokować każdy uč (15) i wkręcić go lub wykręcić, obracając na własnej osi o ty

trzeba, aby zapewnić trwałe mocowanie części górnej (14) do części dolnych rękojeści (11) i (12), bez potrzeby stosowania miernego wysiłku w celu zablokowania lub odblokowania.

Zamocować kabel (16) za pomocą zatrzasków (17) i (18) zgodnie ze wskazówką.

w81c Przygotowanie do koszenia i rozdrobnienia trawy e, ile (funkcja "mulczerowanie" - jeżeli przewidziana)

ObPodnieść osłonę przeciwkamienną tylną (1), wprowadzić zatycz nadodchylającą (5) w otwór wylotowy i wepchnąć ją do oporu tał zaczepić prawidłowo profil dolny na brzegu otworu wylotowego.

Aby zdjąć zatyczkę odchylającą (5), podnieść ostonę przeciwkamienną tylną (1) i wyciągnąć ją, trzymając podniesioną tak, aby czepić profil dolny od brzegu otworu wylotowego.

1.1b Uchwyt typu "I"

Ustawić w pozycji roboczej obie części dolne rękojeści (11) i (12), za-

montowane wcześniej w taki sposób, aby ząb ze znakiem «>>»

gał się WYŁĄCZNIE z jednym z wrębów międzyżebnych uzębie oznaczonych cyfrą «1» lub «2», zależnie od żądanej wysokości stępnie zablokować oba małe pokrętła dolne (13).

Ich położenie musi być takie samo po obu stronach.

Zamontować górną część rękojeści (14) i zblokować ją z obier

ściami dolnymi (11) i (12) za pomocą małych pokręteł górnych (usuniętych wcześniej z odpowiednich otworów), wsuniętych do nego z dwóch otworów (3) i (4), w zależności od żądanej wys

końcowej.

Zamocować kabel (16) za pomocą zatrzasków (17) i (18) zgodnie ze

wskazówką.

Prawidłowa pozycja zaczepienia przewodu (19) jest ta wskazana

WAŻNE - Podczas rozruchu maszyny mogą mieć miejsce chwilc spacka napięcia.

W 15) delu uniknięcia zakłóceń w innych urządzeniach podłączonych ięci zasilającej, należy upewnić się, czy opór zespolony sieci za sekości jest niższy niż 0,42 Ohm.

Zamontować rękojeść (4) na górnej części worka, wciskając ja skoku we właściwych miejscach.

3.3 Podczas koszenia, tak postępować, aby przewód elektrycz znajdował się z tyłu i od strony trawnika ze skoszoną już trawą Wygląd trawnika będzie lepszy jeśli koszenia zostaną przeprowa-

Bzene zawsze na tej samej wysokości i naprzemianległymi pasar ścymi w przeciwnych kierunkach.

dowza przypadku "mulczerowania" unikać zawsze gromadzenia zbyt dużej ilości trawy. Nigdy nie usuwać więcej niż jedną trz

całkowitej wysokości trawy podczas jednego koszenia! Ustawić Noże muszą być zawsze oznaczone «GGP». Biorąc pod uwagę szybkość postępu maszyny w zależności od stanu łąki i ilości wolucję produktu, wyżej wymienione noże mogą być zastąpione szonej trawy. czasem przez inne, o analogicznych cechach zamienności i bez-

3.4 Po zakończeniu pracy zwolnić dźwignię (1), albo obie dź Zemontować ponownie noż (2) z kodem i oznakowaniem zwróco nie (1a).nymi w stronę podłoża, postępując według kolejności wskazanej Odłączyć przedłużacz NAJPIERW z gniazda ogólnego (2) a NArysunku. STĘPNIE z boku wyłącznika kosiarki (3). Przykręcić środkową śrubę (1), przy pomocy klucza dynamomet-Przed wykonaniem jakichkolwiek czynności na kosiarce, POCZE-rycznego, wykalibrowanego na 16-20 Nm. KAĆ AŻ ZATRZYMA SIĘ NOŻ.

WAŻNE - Jeżeli silnik zatrzyma się z powodu przegrzania podczas. Nie stosować strumieni wody i unikać moczenia silnika i pracy, należy odczekać około 5 minut, zanim będzie można pokomponentów elektrycznych. nie uruchomić go. Nie używać płynów żrácych do mycia podwozia.

4. PRZECHOWYWANIE I KONSERWACJA

5. OCHRONA ŚRODOWISKA

WAŻNE - Regularna i skrupulatna konserwacja jest niezbędnachrona środowiska musi być ważnym i priorytetowym czynnikier do zachowania w czasie poziomu bezpieczeństwa i oryginalnejczas użycia maszyny, dla dobra społeczeństwa i środowiska wydajności maszyny. którym żywemy.

Przechowywać kosiarkę w suchym miejscu.

1) Zakładać grube rękawice robocze przed każdym zabiegiem czyszczenia, konserwacji lub regulacji maszyny.
2) Po każdym koszeniu, usuwać resztki trawy i błota zebrane wnątrz podwozia, aby zapobiec zeschnięciu się ich, co mo utrudnić następny rozruch.
3) Upewnić się zawsze, że wloty powietrza są wolne zaniecz czeń.

• Unikać sytuacji, w której staje się ona elementem zakłócający spokój otoczenia.
  – Przestrzegać skrupulatnie lokalnych przepisów dotyczących usuwewania materiału pozostałego po koszeniu.

lebyPrzestrzegać skrupulatnie lokalnych przepisów dotyczących usu- wania opakowań, zniszczonych części czy jakichkolwiek innych

sz-elementów zanieczyszczających środowisko; odpady te nie mogą być wyrzucane do śmieci, ale muszą być odzielone i składową w odpowiednich punktach selektywnego gromadzenia odpadów, które przeprowadzą utylizację tych materiałów.

4.1 W razie potrzeby maszynę można przechowywać w pozyej pionowej, zawieszona na haku.

i Po ostatecznym zaniechaniu używania maszyny, nie porzucać w środowisku, lecz zwrócić się do punktu selektywnego groma dzenia odpadów, zgodnie z obowiązującymi lokalnymi przepisami.

UWAGA - Upewnić się, że hak i odpowiedni system mocowania są dostatecznie wytrzymałe, aby utrzymać ciężar maszyny; zwracać uwagę i odpowiednio zabezpieczyć przed ewentualnym wspinaniem się dzieci lub zwierząt na maszynę, powodującym dodatkowe obciążenie haka.

Zawiesić maszynę tak, by ostrze tnące było zwrócone ku ścianie lub odpowiednio okryte, lub zabezpieczone i nie stanowiło zagrożenia dla osób dorosłych, dzieci i zwierząt, nawet w razie mimowolnego lub przypadkowego kontaktu.

W celu ustawienia maszyny w pozycji pionowej, odblokować uchwyty (1 - Typ "I") lub poluzować małe pokrętła (2 - Typ "II") i obrócić ręko-jeść do przodu w ten sposób, aby ząb ze znakiem «>> zbiegał się WYŁĄCZNIE z wrębem międzyżebnym uzebienia oznaczonym literą «S», następnie zablokować uchwyty (1 - Typ "I") lub małe pokrętła (2 - Typ "II"). Ich położenie musi być jednakowe po obu stronach. Ich położenie musi być takie samo po obu stronach.

4.2 Każda interwencja dotycząca noża musi być wykonana w serwisie specjalistycznym, który posiada urządzenia najbardziej odpowiednie.

W maszynie tej przewidziane jest użycie noży mających kod:

81004154/0 (per modello 380)

81004155/0 (per modello 420)

W przypadku jakiejkolwiek wątpliwości lub problemu, nie zwlekajc ze skontaktowaniem się z najbliższym Serwisem obsługi lub z W szym sprzedawcą.

FONTOS - FIGYELMESEN OLVASSA EL A GÉP HASZNÁLATA ELÖTT ÖRIZZE MEG KÉSÖBBI SZÜKSÉG ESETÉRE

E) ZÁKLADNÉ OPATRENIA
