IQ18LB - Blåsare MURRAY - Gratis bruksanvisning och manual

BRUKSANVISNING IQ18LB MURRAY

Batterijen bevatten Li-ion.

Tack för ditt köp av Murray-produkten. Murray är stolt över kvaliteten och prestandan hos alla dess produkter.

Denna handbok med instruktioner hjälper till vid montering, säker drift och underhåll av produkten.

Läs följande varningar för att säkerställa säkerheten och en lång livslängd av produkten.

WARNING

Du ska inte inte använda denna produkt förrän du har grundligt läst och fullständigt förstått alla instruktioner, säkerhetsbestämmelser mm i denna handbok. Underlåtenhet att följa dessa kan resultera i olyckor med elektrisk stöt, brand och/eller allvarlig personskada.

AVSEDD ANVÄNDNING

Denna blåsmaskin är avsedd för blåsning och löv, gräsklippning och liknande trädgårdsavfall för bruk i hushåll. Ska inte användas för stenar, bark, fint slipmedel och igentäppt aggregat som sågspån eller sand. Använd inte som luft/gasutsugningsenhet.

Använd inte produkten för någon uppgift, förutom vad den är avsedd för.

Allmän säkerhet

Varning!

Läs anvisningarna för användning innan drift av maskinen.

Använd skyddsglasögon och öronskydd som uppfyller säkerhetsnormerna.

Använd robusta skor med halkskydd.

Använd skyddshandskar.

Använd inte maskinen under blöta förhållanden. Skydda maskinen från regn och fukt.

Se upp med föremål som slungas ut! Säkerställ att personer hålls på ett behörigt om minst 50 '(15m) och stoppa maskinen om de närmar sig.

Håll händer, löst här och lössittande kläder borta från blåsmaskinen.

Akta dig för fara för elektrisk stöt vid laddning.

Läs anvisningarna innan du utför något underhållsarbete.

Vänta på att alla maskinens komponenter ska komma till ett helt stopp och ta sedan bort batteriet.

Skall INTE kasseras med hushållsavfall.

Omgivningstemperatur max 40°C.

Kasta inte in i vatten.

Förvaras bort från värme och/eller öppen eld.

Batterier innehåller litium. Kassera inte batterier i hushållsavfall. Kontakta den lokala myndigheten för att ta reda på det hur man kasserar batterier på lämpligt sätt

Litium

Innehållsförteckning

Funktioner och medföljande delar

Blåsmaskin 3

Säkerhet och hantering

Allmän säkerhet 4

Monteringsprocedurer

Uppackning 5

Montering 5

Ta bort slangen 5

Installera och ta bort batteri 6

Driftinstruktioner

Start och stoppa 6

Underhåll och skötsel

Drift 7

Felsökning

Rengöring 8

Förvaring 8

Kassering av produkt 8

Underhållsdiagram 9

Kontakt i en nödsituation 9

Service 9

Tekniska

Felsökning 10

Specifikation

11

ANTECKNING: GARANTIDETALJER ANGES INTE I DENNA OPERATÖRSHANDBOK. SE ANDRA DOKUMENT SOM LEVERERAS MED DENNA GRÄSKLIPPARE FÖR GARANTIDETALJER.

GARANTIDOKUMENTEN KAN INNEHÅLLA TEKNISKA SPECIFIKATIONER SOM SPECIFIKA FÖR VARJE MODELL SOM INTE ANGES I DENNA OPERATÖRSHANDBOKEN.

Funktioner och medföljande delar

18V Litiumjonbatteri blåsmaskin

1

Blåsmaskinens hus

2 Variabelt snabbval

3 Slang till blåsmaskin

4 Handtag

5 Batterifickan

6

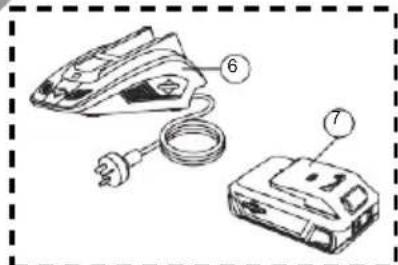

Batteriladdare (medföljer inte alla produkter)

7

Batteri (medföljer inte alla produkter)

• Instruktioner för blåsmaskin/Säkerhetsmanual (visas inte)
• Instruktioner för batteri och laddare/Säkerhetsmanual (visas inte)

- Instruktioner för batteri och laddare/Säkerhetsmanual (visas inte) 1 2 3 4 5

Använd inte produkten om någon komponent saknas eller är skadad. Saknade eller skadade komponenter ska repareras eller bytas ut.

Allmän säkerhet

- Läs noggrant alla instruktioner på maskinen och i handboken innan du försöker montera och använda maskinen. Förvara denna handbok på ett säkert ställe för framtida referens och ta del av den

- Maskinen ska endast användas med ett äkta Briggs & Stratton litiumjonbatteri. När en batteridriven maskin används, bör grundläggande säkerhetsföreskrifter alltid följas för att minska risken för läckande batterier och personskador.

- Gör dig bekant med alla kontroller och korrekt drift innan du använder maskinen. Vet hur man stoppar maskinen och hur kopplar ur strömmen i en nödsituation.

- Använd alltid ansiktsmask eller en dammmask när du använder gräsklipparen i en dammig miljö.

- Löshängande kläder (eller smycken mm) som kan fastna i rörliga delar.

- Maskinen ska inte användas barfota, eller med sandaler eller lätta (t.ex. tygskor). Använd långbyxor och kraftiga skor.

- Använd inte maskinen under påverkan av alkohol eller droger.

- Var uppmärksam och använd inte maskinen när du är trött. Var uppmärksam på vad du gör, och se till att andra är medvetna om dina arbetsintentioner innan du börjar.

- Undvik att använda maskinen i farliga miljöer. Använd maskinen endast i dagsljus eller i gott konstgjort ljus.

- Använd inte maskinen i brådska. Spring aldrig när du kör maskinen. Undvik onormala kroppsställningar och behåll balansen hela tiden. Var försiktig när du arbetar på sluttningar.

- Innan du inspekterar, justerar, underhåller eller städar gräsklipparen, ska du alltid stanna och stänga av den och ta bort batteriet.

- Om maskinen vibrerar för mycket, ska du sluta använda den tills maskinen har inspekterats och bedömts. När du utför en bedömning för maskinen med vibrationsproblem reducerar generellt risken för skada eller produktfel.

- Använd inte maskinen inomhus. Maskinen ska endast förvaras inomhus på ett torrt och säkert ställe. Förvara maskinen utom räckhåll för barn.

- Underhåll alltid maskinen enligt underhållsavsnittet i denna handbok.

- Om maskinen slår mot ett främmande föremål ska du alltid inspektera skadorna.

- Låt aldrig barn, personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap eller personer som inte har kännedom om dessa instruktioner använda maskinen. Lokala bestämmelser kan begränsa operatörens ålder.

- Var försiktig när du närmar dig blinda hörn, dörröppningar, buskar, träd eller andra föremål som kan dölja ditt synfält och maskinens väg.

- Använd inte maskinen nära het aska, brännbara material eller nedsänka i vätskor. Detta kan orsaka brandfara, allvarliga skador eller skador på produkten.

- Placera inga föremål i ventilationsgaller. Använd inte med några öppningar blockerade. Håll öppningar fria från allt som kan minska luftflödet.

- Ställ inte maskinen i riktning mot människor eller husdjur.

- Fläkten fortsätter att röra på sig en kort stund efter att enheten har stängts av. Håll alla föremål på säkert avständ från rörliga delar.

- Använd aldrig gräsklipparen medan människor, och då särskilt barn eller husdjur finns i närheten.

MONTERINGSPROCEDURER

Uppackning

Blåsmaskinen levereras med vissa komponenter som inte är förmonterade. För att montera dessa, fortsätt enligt följande:

• Ta försiktigt bort produkten och eventuella tillbehör från lådan. Se till att alla delar som anges på sidan 3 finns med.
• Inspektera produkten noggrant så att inget trasigt eller skada inträffat under frakten.

WARNING

Om några delar är skadade eller saknas, ska denna produkt inte köras tills delarna har bytts ut. Att använda en produkt med skadade eller saknade delar kan leda till allvarlig personskada.

Monterad blåsmaskin

ANTECKNING: Se figur 2.

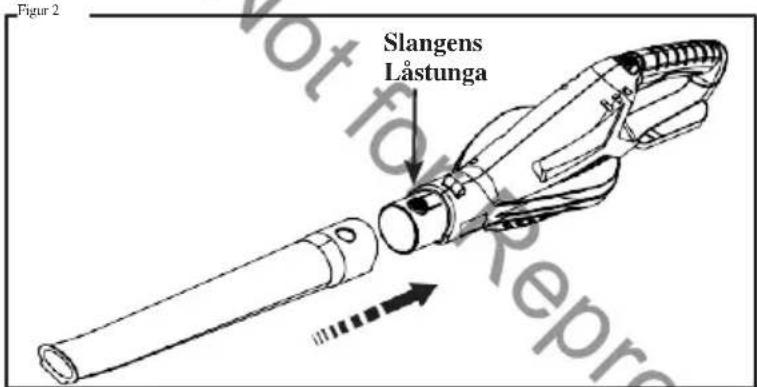

Figur 2 Slangens Låstunga

• Skjut blåsmaskinens slang in i blåsmaskinens hus tills slangens lästunga är i inkopplad med slangen.
• Se till att slangen klickar på plats. Och är säkert låst.

Ta bort slangen

• Stäng av blåsmaskinen.
  • Ta bort batteriet
• Tryck och håll ned slangens lästunga.
• Dra bort slangen från blåsmaskinen.

MONTERINGSPROCEDURER

Installera batteriet

ANTECKNING: Se figur 3.

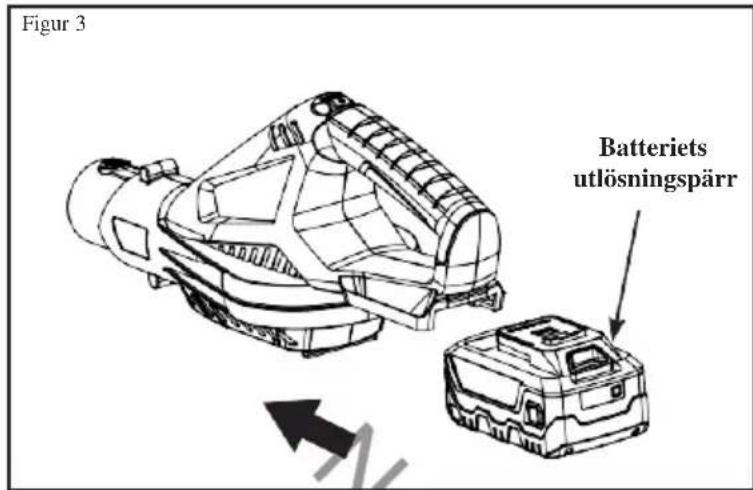

Figur 3 Batteriets utlösningspärr

Ta bort batteriet

- Stäng av blåsmaskinen.

- Håll batteriets knapp för utlösningsspärr intryckt längst ner på batteriet.

• Ta bort batteriet från blåsmaskinen.

WARNING

När du sätter i batteriet i blåsmaskinen, ska du vara noga med att de upphöjda ribborna på batteriet ligger i linje med spåren i toppen av blåsmaskinen. Se till att batteriet sitter ordentligt och det låser ordentligt på plats. Felaktig installation av batteriet kan orsaka skador på interna komponenter, och kan tappas från produkten vid användning vilket medför personskada.

Se instruktionsmanualen för Briggs & Stratton 18V Batteri och Laddare för ytterligare information om användning av batterier och laddare, förvaring och säkerhet.

DRIFTINSTRUKTIONER

Starta och stoppa

ANTECKNING: Se figur 4.

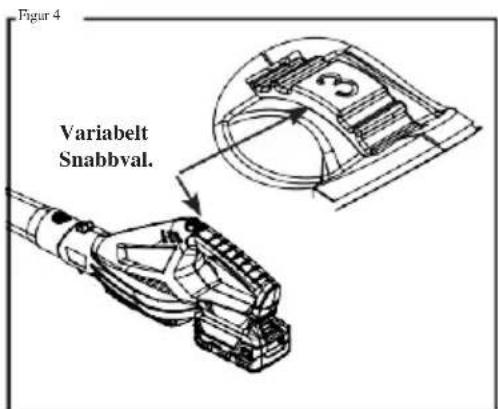

Figur 4 Variabelt Snabbval.

• Installera batteriet.

- Rulla det variabla snabbvalet framåt till 1 för att starta blåsmaskinen.

- Rulla den variabla snabbvalet framåt från 1 till 5 för att öka hastigheten till en maximal lufthastighet på 245 km/h.

Stoppa blåsmaskinen

ANTECKNING: Se figur 5.

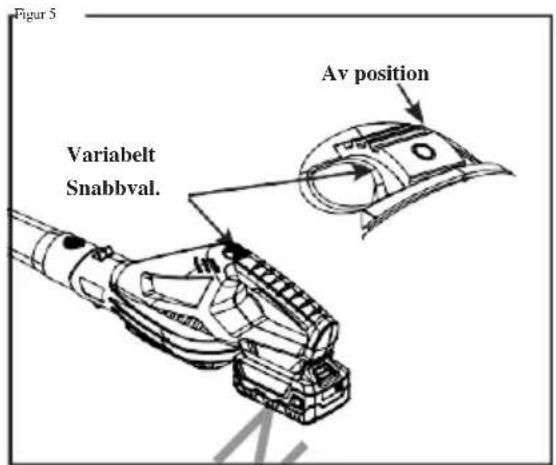

Figur 5 Av position Variabelt Snabbval.

- Rulla det variabla snabbvalet bakåt för att sänka hastigheten, eller rulla till 0 för att stoppa blåsmaskinen.

- Ta bort batteriet För att säkerställa att blåsmaskinen inte slås på av misstag.

I drift

BLÅSMASKIN

• Försäkra dig om att enheten inte är riktad mot någon eller löst skräp innan du startar enheten.
• Kontrollera att enheten är i gott skick. Se till att slangarna och skydden är på plats och säkrade.
• Om möjligt, lossa på skräp innan du blåser.
• Var medveten om din omgivande när du blåsmaskinen är i drift. Se upp för barn, husdjur, öppna fönster, nytvättade bilar etc och släng skräp på ett säkert sätt.

TIPS FÖR DRIFT

Håll blåsmaskinen i ett fast grepp. För blåsmaskinen från sida till sida med munstycket 5-10cm ovanför marken eller golvet. För enheten långsamt framåt, samtidigt som du håller den ackumulerade högen av skräp framför dig. De flesta torra blåsningsoperationer passar bättre till låga hastigheter, snarare än höga. Blåsning med hög hastighet är ett bättre sätt att flytta tyngre föremål som större högar av skräp eller grus.

LUFTVENTILER

Täck aldrig över luftventilerna. Håll dem fria från hinder och skräp. De måste alltid vara rensade för korrekt motorkylning och optimal prestanda.

WARNING

För att undvika allvarlig personskada, ska löst sittande klädsel inte användas eller artiklar som halsdukar, strängar, kedjor, slipsar etc. eftersom de kan dras in i luftventilerna. För att undvika att långt här dras in i luftventilerna, ska du knyta håret bakåt.

Rengöring

WARNING

För att förhindra allvarlig personskada, ta bort batteriet från häcksaxen före service, rengöring eller borttagning av skräp.

• Rengör enheten med en fuktig trasa och ett milt rengöringsmedel.
• Sänk inte häcksaxen eller någon del av den ner i vatten.
• Fukt kan orsaka fara för elektrisk stöt. Torka av fukt med en mjuk torr duk, och se till att grästrimmern är torr innan du byter batteri.
• Använd en liten borste eller dammsugare för att rengöra luftventilerna på produkten
• Håll luftventilerna fria från hinder.

Använd inga lösningsmedel, starka rengöringsmedel, vissa aromatiska oljor som tall och citron när du rengör plastdelarna. Kemikalier kan skada, försvaga eller förstöra plastkomponenter som kan leda till allvarlig personskada.

Förvaring

Följande steg ska tas för att förbereda häcksaxen för förvaring.

• Rengör häcksaxen som beskrivs i föregående avsnitt.
• Förvara häcksaxen på ett torrt och rent ställe. Förvara den inte i närheten av frätande material, t.ex. gödselmedel eller bränsle.
• Förvara häcksaxen på en sval och torr plats inomhus, utom räckhåll för barn.
• Se till att batteriet tas bort före förvaring.

Kassering av

KORREKT KASSERING AV PRODUKTEN

Elektriska produkter som avfall ska inte kasseras med hushållsavfall. Återvinn där anläggningar finns. Kontakta med din lokala myndighet eller återförsäljare för råd om återvinning. Batteriet innehåller material som är farligt för dig och miljön. Det ska avlägsnas och kasseras separat vid en återvinningsanläggning som tar emot litiumjonbatterier.

Se manualen för Briggs & Stratton 18V Batteri och Laddare för ytterligare information om kassering av batterier och laddare.

KORREKT KASSERING AV FÖRPACKNINGEN

Förpackningen består av kartong och motsvarande märkt plast som kan återvinnas. Gör dessa material tillgängliga för återvinning.

Information om resterande risker som blir kvar trots de inneboende säkra designåtgärderna, säkrande och kompletterande skyddsåtgärder som antagits.

Kontakt i en

I de sällsynta fall då batteriet är skadat och något av innehållet läcker ut eller kommer i kontakt med hud, ögon eller intas, ska anvisningarna följas för första hjälpen i manualen för batteri och laddare. Kontakta omedelbart läkare.

Underhållsdiagram

Se följande tabell för rutinunderhåll.

Funktioner	Krav	Innan användning	Efter användning	Laddning	Månadsvis	Arligen	Om skadad	Enligt vad som krävs
Hela enheten Visuell inspektion		●		●
Variabelt snabbval	Kontrollera drift	●
Blåsmaskinens hölje	Kontrollera och rengör		●					●
Luftintag	Kontrollera och rengör		●
Slang	Kontrollera och rengör	●						●
Alla tillgängliga fästelement	Kontrollera och dra åt.	●						●

Kontakt i en nödsituation

I de sällsynta fall då batteriet är skadat och något av innehållet läcker ut eller kommer i kontakt med hud, ögon eller intas, ska anvisningarna följas för första hjälpen i manualen för batteri och laddare. Kontakta omedelbart läkare.

Service

Service kräver yttersta omsorg och kunskap och bör endast utföras av en kvalificerad servicetekniker. För service rekommenderar vi att du skickar tillbaka produkten till ditt närmaste auktoriserade servicecenter för reparation. När häcksaxen repareras, ska endast äkta reservdelar användas.

• Håll maskinen torr, ren och fri från olja och fett.
• För att minimera risken för brand, ska motorn hållas fri från ansamling av gräs, löv och skräp.
• Sett till att alla muttrar, bultar och skruvar är ordentligt åtdragna för att vara säker på att utrustningen är i säkert fungerande skick.
• Manipulera aldrig med säkerhetsanordningar. Kontrollera dem regelbundet för korrekt drift.

ANTECKNING: Se garantikort som medföljer denna produkt för kontaktuppgifter om service.

Felsökning

Problem	Möjlig orsak	Användaråtgård
Enheten blåser inte	1. Slang2. Fläkten är blockerad3. Batteriet sitter inte korrekt i produkten4. Batteriet är inte laddat	1. Rensa blockeringen enligt proceduren i handboken.2. Rensa blockeringen enligt proceduren i handboken.3. Se till att batteriet är sitter helt placerat i produkten och att klämman är helt inkopplat.4. Ladda batteriet helt.
Enheten startar inte	1. Batteriet sitter inte korrekt i produkten2. Batteriet är inte laddat3. Blåsmaskinens slang är inte korrekt installerat	1. Se till att batteriet är sitter helt placerat i produkten och att klämman är helt inkopplat.2. Ladda batteriet helt.3. Kontrollera alla monterade slangar.

Specifikationer

PRODUKTSPECIFIKATION	18V BLÅSMASKIN
Funktion Blåsa
Motortyp Borstad motor
Motorspecifikation 18V DC
Max motorvarvtal 18000RPM
Maximal lufthastighet 225km/h
Maximal luftvolym 98CFM
Produktens vikt (Utan batteri)	1.4Kg
Ljudtrycksnivå	Lpa: 80.3dB (A), K: 3dB (A)
Ljudeffektnivå (mätt)	Lwa: 94dB (A)
Ljudeffektnivå (Garanterad)	Lwa: 96dB (A)
Totalt värde vibration (Max)	ah: 3, 257 m/s ^2 , K:1,5 m/s ^2

En varning:

• Det deklarerade totala vibrationsvärdet har uppmätts enligt en standard testmetod och kan användas för att jämföra ett verktyg med ett annat;
• Det angivna totala vibrationsvärdet kan också användas vid en preliminär bedömning av exponering.
• Vibrationsemission under den faktiska användningen av det motordrivna verktyget kan skilja sig från det deklarerade totala värdet beroende på de olika sätten verktyget används och exponering under de faktiska användningsförhållandena (med hänsyn till alla delar av driftcykeln, som de tider då verktyget är avstängt och när det är på tomgång utöver utlösningstiden).
