IQ18LB - Blåser MURRAY - Gratis bruksanvisning og manual

BRUKSANVISNING IQ18LB MURRAY

Takk for at du kjøpte ditt Murray-produkt. Murray er stolt av kvaliteten og

ytelse av alle sine produkter.

Denne bruksanvisningen vil hjelpe til i montering, sikker drift og vedlikehold av ditt produkt.

Vennligst les følgende advarsler for å sikre sikkerhet og produktets lengre levetid.

ADVARSEL

Ikke prøv å bruke dette produktet før du har lest det grundig og forstått

helt alle instruksjoner, sikkerhetsregler, osv, som er oppført i denne håndboken. Manglende overholdelse kan føre til ulykker med elektrisk støt, brann og/eller alvorlig personskade.

TILTENKT BRUK

Denne blåseren er beregnet for blåsing av blader, gress avfall og annen lignende hagerusk i hagen.

Ikke bruk på steiner, bark, fint slipemiddel og tetter aggregat slik

som så støv eller sand. Ikke bruk som luft- / gass utvinnings enhet.

Ikke bruk produktet til noen annen oppgave, bortsett fra det som det er beregnet til.

Generell sikkerhet

Advarsel!

Les instruksjonene for bruk før du betjener maskinen.

Bruk vernebriller og øre beskyttelse som oppfyller sikkerhetens standarder.

Bruk solid, antiskli fottøy.

Bruk vernehansker.

Ikke bruk maskinen i vått forhold, beskytte maskin fra regn og fuktighet.

Vær forsiktig med gjenstander bli kastet ut! Sørge for tilskuere holdes i det minste 50 "(15m) unna og stopp maskin hvis de nærmer seg.

Hold hender, løs hår og løst sittende klær borte fra blåser vifte.

Li-Ion

Pass på elektrisk støt fare ved lading.

Les instruksjonene før utfører vedlikeholds arbeid.

Vent på alle komponenter av maskinen til helt stopp og fjern batteriet.

Holdes vekk fra varme og/eller åpen flamme.

Batterier inneholder Li-ion. Ikke kast bort brukte batterier i husholdningsavfall. Ta kontakt med lokal myndighet for å finne ut hvordan å kaste bort batterier på riktig måte.

Innholdsfortegnelse

Funksjoner og medfølgende artikler

Blåser 3
Sikkerhet og håndtering
Generell sikkerhet 4

Monteringsprosedyrer

Utpakking	5
Montering	5
Fjerner røret	5
Installer og fjern batteriet	6

Bruksanvisningen

Start & stopp	6
Drift	7

Vedlikehold og pleie

Rengjøring	8
Oppbevaring	8
Produktdeponering	8
Vedlikeholds kart	9
Nødtelefon	9
Service	9

Feilsøking

Feilsøking 10

Tekniske spesifikasjoner
Spesifikasjoner 11

MERK: GARANTI DETALJER SKAL IKKE SKRIFTES I DENNE OPERAT∅RENS HÅNDBOK. Henvis til andre dokumenter som leveres med denne maskinen for garanti DETALJER. GARANTIDOKUMENTENE KAN INNEHOLDE TEKNISKE SPESIFIKASJONER SOM ER SPESIFIKKE TIL HVER MODELL SOM ER IKKE SKRIFTLIG I DENNE OPERAT∅RENS HÅNDBOK.

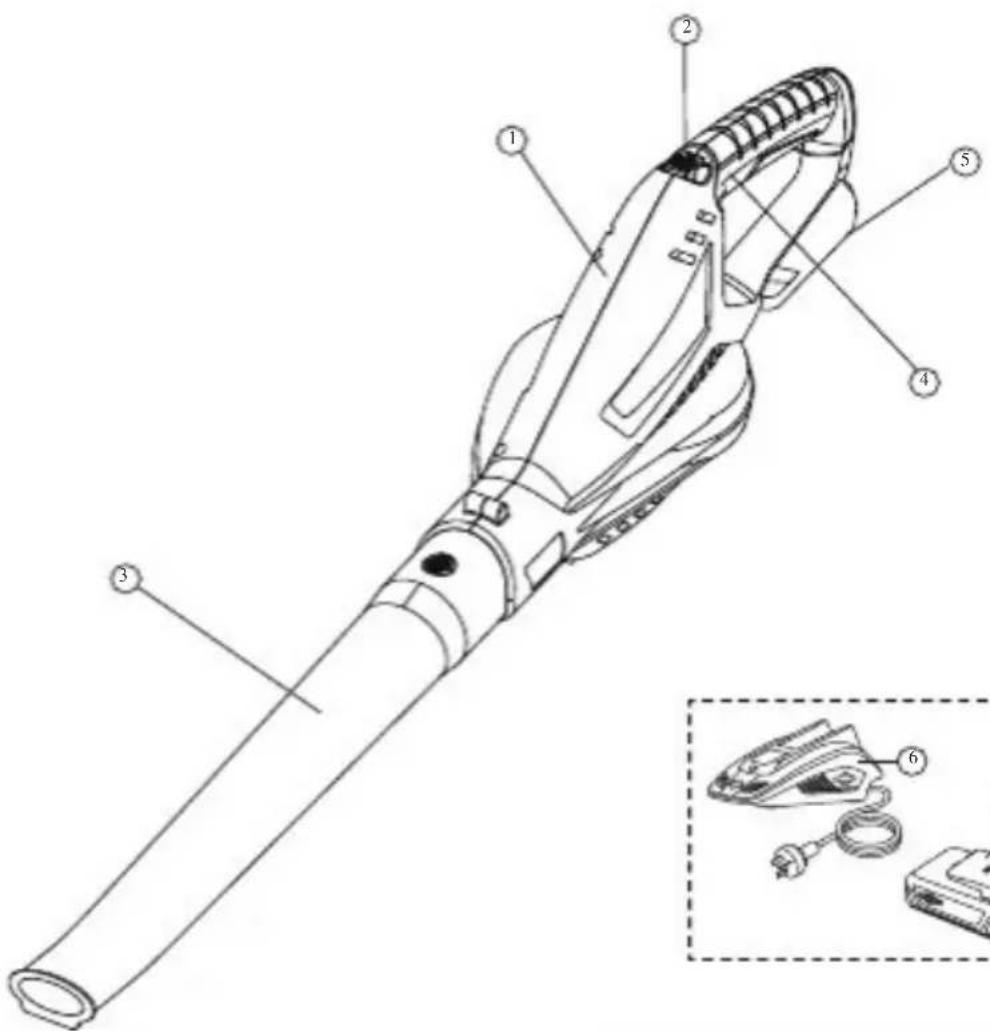

Funksjoner & medfølgende arti

18V Lithium-Ion Blåser

1
2	Blåser hus
3	Variabel hurtigvalg
4	Blåserør
5	Håndtak
6	Batterispor
7	Batterilader (ikke inkludert i alle produkter)
	Batteri (ikke inkludert i alle produkter)

• Bruksanvisning / Sikkerhets håndbok (ikke vist)
• Batteri og lader Instruksjon / Sikkerhets håndbok (ikke vist)

Ikke bruk produktet hvis noen komponenter mangler eller er skadet. Har noen mangler eller skadede komponenter reparert eller erstattet.

Generell sikkerhe

- Les nøye gjennom alle instruksjonene på maskinen og i håndboken før du prøver å montere og bruke maskinen. Hold denne håndboken på et trygt sted for fremtidig referanse, og konsulter det jevnlig. Sørg for at andre brukere leser denne håndboken og er klar over produkt sikkerhetsrisikoen.

- Maskinen skal kun brukes med et ekte Briggs & Stratton batteri. Når du bruker batteridrevet maskin, grunnleggende sikkerhetstiltak bør alltid følges for å redusere risikoen av lekkende batterier og personskade.

- Bli kjent med alle kontroller og riktig drift før du bruker maskinen. Vet hvordan du stopper maskinen og hvordan du kobler fra strømmen i en nødsituasjon.

- Bruk alltid ansiktsmaske eller støvmaske når du bruker maskinen i støvete omgivelser.

- Bruk alltid passende klær og ikke bruk løse klær (eller smykker) som kan fås fanget i bevegelige deler.

- Ikke bruk denne maskinen på bare føtter eller under bruk av sandaler eller lettvekt (f.eks. stoff sko) Bruk lange bukser og solide sko.

- Ikke bruk maskinen mens du er påvirket av alkohol eller rusmidler.

- Hold deg våken og ikke bruk maskinen når du er trøtt. Vær oppmerksom på hva du gjør og sørg for at andre er klar over dine oppgave forutsetninger før du begynner.

- Unngå å bruke maskinen på farlige miljøer. Bruk bare maskinen i dagslys eller i god standard kunstig lys.

- Ikke bruk maskinen i et rush. Gå alltid og løp aldri med maskinen. Ikke overreach og hold balanse til enhver tid. Vær forsiktig når du arbeider i bakker.

- Før du inspiserer, justerer, vedlikeholder eller rengjør maskinen, må du alltid stoppe og fjerne begge batteriene.

- Hvis maskinen begynner å vibrere for mye, må du slutte å bruke maskinen til den har vært inspisert og vurdert. Å ha en maskin vurdert for vibrasjons problemer reduserer generelt risikoen for skade eller produktsvikt.

- Ikke bruk maskinen innendørs. Bare oppbevar maskinen innendørs på et tørt og sikkert sted. Hold maskinen utilgjengelig for barn.

- Vedlikehold alltid maskinen i henhold til vedlikeholds delen i denne håndboken.

- Hvis maskinen støter på fremmedlegemer, kontroller alltid for skade.

- La aldri barn, personer med nedsatt fysisk, sensorisk eller mental evne eller mangel på erfaring og kunnskap eller folk som ikke er kjent med disse instruksjonene for å bruke maskinen. Lokale forskrifter kan begrense operatørens alder.

- Vær forsiktig når du nærmer deg blinde hjørner, døråpninger, busker, trær eller andre gjenstander som kan skjule visningen og banen til maskinen.

- Ikke bruk maskinen nær varm aske, brennbare materialer eller nedsenket i væsker. Dette kan forårsake brannfare, alvorlig skade eller produktskade.

- Ikke plasser gjenstander i ventilasjons gitter. Ikke bruk med åpninger blokkert, hold åpninger fri fra noe som kan redusere luftstrømmen.

- Ikke pek maskinen i retning av mennesker eller kjæledyr.

- Viften fortsetter å bevege seg i kort tid etter at enheten er slått av. Oppbevar alle objekter på et trygt sted med avstand fra bevegelige deler.

- Bruk aldri maskinen mens folk, spesielt barn eller kjæledyr, er i nærheten.

MONTERINGSPROSEDYRER

Utpakking

Blåseren leveres med enkelte komponenter som ikke er montert. Å samle disse, fortsett som følger:

- Fjern forsiktig produktet og alt tilbehør fra esken. Pass på at alle

elementer som er oppført på side 3 er inkludert.

- Kontroller produktet nøye for å sikre at det ikke oppstod brudd eller skade under transport.

ADVARSEL

Hvis deler er skadet eller mangler, må du ikke bruke dette produktet til delene er erstattet. Å bruke et produkt med skadede eller manglende deler kan resultere i alvorlig personlig skade.

Blåser enhet

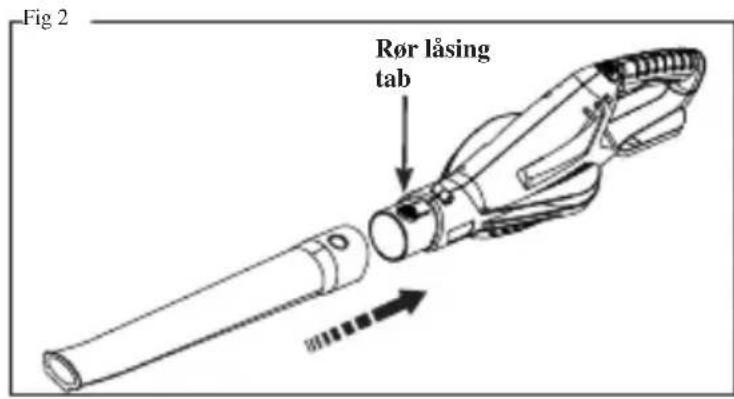

MERK: Se figur 2.

Fig 2 Rør låsing tab

- Skyv blåse røret på blåserhuset til rør låsfanen er koblet med røret. - Sørg for at rørene klikker på plass Og er sikkert låst.

Fjerner røret

• Slå av blåseren.
  • Fjern batteriet.
  • Trykk og hold på rør låsing tab.
  • Trekk røret bort fra blåseren.

MONTERINGSPROSEDURER

Installere batteriet

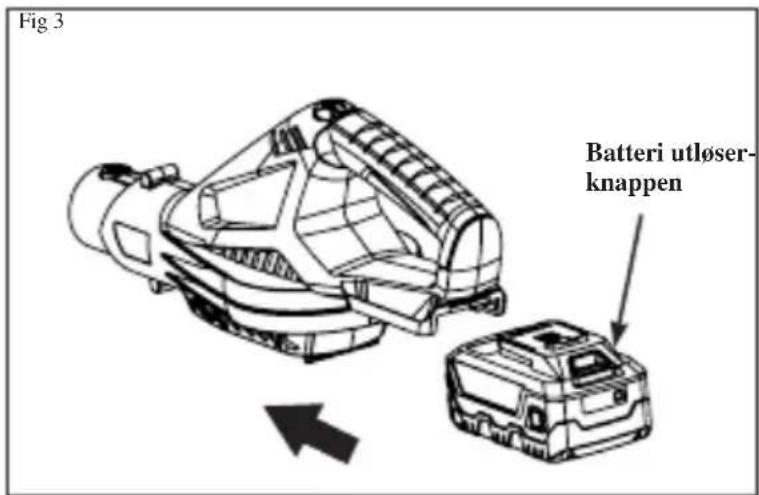

MERK: Se figur 3.

Fig 3 Batteri utlöser- knappen

- Plasser batteriet i blåseren. Juster løftet ribbe på batteriet med spor i blåsers batteri holder.

- Kontroller at låsen er på bunnen av batteriet klikker på plass og at batteripakken er sikret i blåseren før operasjon begynnelsen.

Fjerne batteriet

• Slå av blåseren.
• Trykk og hold utløserknappen nederst på batteriet.
  • Fjern batteriet fra blåseren.

ADVARSEL

Når du setter batteriet i blåseren, må du sørge for at de løftede ribbene på batteriet er rettet mot spor i toppen av blåseren. Pass på at batteriet er fullstendig satt, og det låses på plass riktig. Feil installasjon av batteriet kan føre til skade på det interne komponenter og kan falle fra produktet under bruk som medfører personskade.

Se bruksanvisningen til Briggs & Stratton 18V Batteri & Lader for

Ytterligere informasjon om batteri og lader bruk, service, lagring og sikkerhet.

MONTERINGSPROSEDURER

Start & Stopp

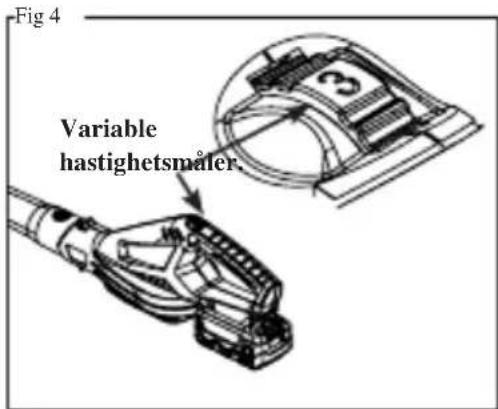

MERK: Se figur 4.

Fig 4 Variable hastighetsmåler.

• Monter batteriet.
• Rull variabel turteller frem til 1 dvs til start blåseren.
• Rull variabel hurtig turteller fremover fra 1 til 5 for å øke hastigheten til maksimal luft hastighet på 245 km/t.

Stopper blåseren

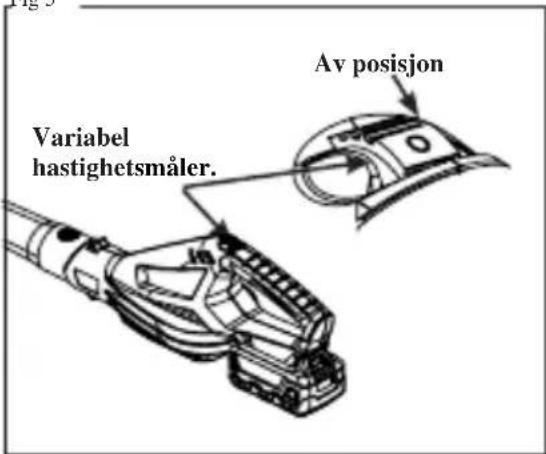

MERK: Se figur 5.

Fig 5

Av posisjon Variabel hastighetsmåler.

- Rull hastighets bryteren bakover for å skru ned hastigheten eller rull den til 0 for å stoppe blåseren.

- Ta ut batteriet. For å sikre at blåseren ikke er slått av ved et uhell.

Drifts

BLÅSER

• Forsikre deg om at enheten ikke er rettet mot noen eller noe løs avfall før du starter enheten.
• Kontroller at enheten er i god stand. Pass på at rør og beskyttere er inn i plassere og sikre.
• Hvis mulig, løsne rusk før du blåser.
• Vær oppmerksom på omgivelsene når du bruker blåseren. Se opp for barn, kjæledyr, åpne vinduer, ny vasket biler osv. og blås rusk sikkert bort.

OPERATIVE TIPS

Hold blåseren med et fast grep. Sveip fra side til side med dysen 5-10cm over bakken eller gulvet. Fortsett forsiktig med enheten, hold den akkumulerte bunken av rusk foran deg. Når hage avfall er tørt, blåser operasjoner bedre og egnet til lave hastigheter, snarere enn høye. Høyhastighets blåsing er en bedre måte å flytte tyngre ting som større rusk eller grus.

LUFTVENTILER

Ikke dekk luftventilasjonene. Hold dem fritt for hindringer og rusk. De må alltid forbli klar for riktig motor kjøling og optimal ytelse.

ADVARSEL

For å unngå alvorlig personskade må du ikke bruke løse klær eller artikler som skjerf, strenger, kjeder, bånd, osv., som kunne bli trukket inn i luftventilene. For å sikre at langt hår ikke gjør det. Ikke bli trukket inn i luft ventilene, knytt langt hår tilbake.

Rengjøring

ADVARSEL

For å unngå alvorlig personskade, fjern batteriet fra maskinen før service, rengjøring eller fjerning av rusk..

• Rengjør enheten med en fuktig klut med et mildt rengjøringsmiddel.
• Ikke senk maskinen eller deler av den i vann.
• Fuktighet kan forårsake fare for støt. Tørk av fuktighet med en myk, tørr klut & Kontroller at maskinen er tørr før du bytter ut batteriet.

- Bruk en liten børste eller støvsuger for å rengjøre luft ventilene på produktet

- Hold luft åpningene fri for hindringer.

Ikke bruk løsemidler, sterke vaskemidler, visse aromatiske oljer som furu og sitron når du rengjør plastdeler. Kjemikalier kan skade, svekke eller ødelegge plast komponent som kan føre til alvorlig personskade.

Lagring

Følgende trinn bør tas for å forberede maskinen til lagring.

• Rengjør maskinen som beskrevet i forrige avsnitt.
• Oppbevar maskinen på et tørt, rent sted. Ikke oppbevar det ved korrosive materialer, som gjødsel eller drivstoff.
• Oppbevar maskinen innendørs, på et kjølig, tørt sted, utilgjengelig for barn.
• Kontroller at batteriet er fjernet før lagring.

Produkt avhending

KORREKT avhending av produktet

Avfallsprodukter skal ikke kastes sammen med husholdningsavfall. Vær så snill resirkulere hvor anleggene eksisterer. Ta kontakt med din lokale myndighet eller forhandler for gjenvinning

råd. Batteriet inneholder materiale som er farlig for deg og miljøet.

Se Briggs & Stratton 18V Batteri & Lader manual for ytterligere informasjon

relatert til bortskaffelse av batterier og lader.

RIKTTIC avhending av emballasje

Emballasjen består av papp og tilsvarende merket plast som

kan resirkuleres. Gjør disse materialene tilgjengelige for resirkulering.

Informasjon om restriksjonen som forblir til tross for de arvesikre design tiltakene, beskyttelsesforanstaltninger og utfyllende beskyttelsesforanstaltninger vedtatt.

Nødtelefon

I sjeldne tilfeller er batteriet skadet og noe av innholdet lekker eller kommer i kontakt med en persons hud, øyne eller inntatt, følg førstehjelps instruksjonene inne i batteriet & lader håndboken. Søk øyeblikkelig legehjelp.

Vedlikeholds kart

Se følgende tabell for rutinemessig vedlikehold.

Egenskaper	Krav	Før bruk	Etter bruk	Opplading	Månedlig	Årlig	Hvis skadet	Etter behov
Hele enheten	Visuell inspeksjon	●		●
Variabel hurtigvalg	Kontroller operasjonen	●
Blåser hus	Sjekk og rengjør		●					●
Luftinntak	Sjekk og rengjør		●
Rør	Sjekk og rengjør	●						●
Alle tilgjengelige festemidler	Sjekk og stram igjen	●						●

Nødtelefon

I sjeldne tilfeller er batteriet skadet og noe av innholdet lekker eller kommer i kontakt med en persons hud, øyne eller inntatt, følg førstehjelps instruksjonene inne i batteriet & lader håndbok. Søk øyeblikkelig legehjelp.

Service

Vedlikehold krever ekstrem omsorg og kunnskap, og skal kun utføres av a kvalifisert servicetekniker. For service foreslår vi at du returnerer produktet til nærmeste autorisert service senter for reparasjon. Ved service må du bare bruke originale reservedeler.

• Hold maskinen tørr, ren og fri for olje og fett.
• For å redusere faren for brann, hold motoren fri for gress, blader og rusk som er bygget opp.
• Hold alle muttere, bolter og skruer stramt for å være sikker på at utstyret er i trygt arbeidsforhold.
• Aldri manipulere med sikkerhetsanordninger. Sjekk dem regelmessig for riktig drift.

MERK: Se garantikort som følger med dette produktet, for kontaktinformasjon om service.

Feilsøking

Problem Mulig årsak Brukerhandling
Enheten vil ikke blåse	1. Rør2. Fanis blokkert3. Batteriet er ikke satt riktig inn i produktet4. Batteriet er ikke ladet
The unit will not start	1. Batteriet er ikke satt riktig inn i produktet2. Batteriet er ikke ladet3. Blåserøret er ikke riktig installert

Spesifikasjoner

PRODUKT SPESIFIKASJON 18V BLÅSER
Funksjon Blåser
Motor type Børste motor
Motor spesifikasjon 18VDC
Maksimal motorhastighet 18000RPM
Maksimal lufthastighet 225km/T
Maksimum luftvolum 98CFM
Produkt vekt (ingen batteri) 1.4Kg
Lyd trykks nivå L	pa:80.3dB(A),K:3dB(A)
Lydeffekt nivå (målt) L	wa:94dB(A)
Lydeffekt nivå (garantert) L	wa:96dB(A)
Totalverdi vibrasjon (Maksimum)En adversel:	ah:3.257m/s2,K:1.5m/s2

• At den opplyste vibrasjons verdien er målt i henhold til en standard
  testmetode og kan brukes til å sammenligne ett verktøy med en annen;
• At den opplyste vibrasjons verdien kan også brukes i en foreløpig vurdering av eksponering.

- At vibrasjons emisjonen under selve bruken av verktøyet kan avvike fra deklarert totalverdi avhengig av måten verktøyet brukes på og behovet å identifisere sikkerhetstiltak for å beskytte operatøren som er basert på en estimering av eksponering i de faktiske bruksforholdene (tatt hensyn til alle deler av drifts syklusen for eksempel når verktøyet er slått av og når det kjører tomgang i tillegg til utløser tiden).
