BRUKSANVISNING IQ18GTK MURRAY

Opprinnelige instruksjoner 163

Izvorne upute 180

Originalinstruktioner 196

Takk for at du kjøpte ditt Murray-produkt. Murray er stolt av kvaliteten og ytelsen av alle sine produkter.

Denne bruksanvisningen vil hjelpe til i montering, sikker drift og vedlikehold av dine produkter.

Vennligst les følgende advarsler for å sikre sikkerhet og produktets lange levetid.

ADVARSEL

Ikke prøv å bruke dette produktet før du har lest det grundig og forstått helt alle instruksjoner, sikkerhetsregler, osv, som er oppført i denne håndboken. Manglende overholdelse kan føre til ulykker med elektrisk støt, brann og / eller alvorlig personskade.

TILTENKT BRUK

Ikke bruk produktet til noen oppgave, bortsett fra det som det er beregnet til.

Sikkerhedsforhold

ADVARSEL!

Les instruksjonene for ruk før du bruker maskinen.

Bruk vernebriller og hørselvern som møter sikkerhets standarderen.

Bruk solid, antiskli fottøy.

Bruk vernehansker.

Ikke bruk maskinen i våte forhold, beskytt maskinen fra regn og fuktighet.

Vær forsiktig med gjenstander som blir kastet ut! Sørg for tilskuere holdes minst 50' (15m) unna og stopp maskin hvis de nærmer seg.

Batterier inneholder Li-ion. Ikke kast avfalls batterier i hjemme avfallet. Kontakt lokalt autorisert avfall til å finne ut hvordan å kaste batterier på riktig måte.

Pass på elektrisk støt fare ved lading.

Les instruksjonene før utførelse av enhver justering & vedlikeholdsarbeid.

Vent på alle komponenterav maskinen til den stopper helt og fjern batteriet.

Ikke bruk stiv skjære plate.

Holdes vekk fra varme og / eller åpen flamme

Ikke kast i vann

Omgivelsestemperatur 40°C Maks.

Hold tilskuere unna.

Hold hendene vekk fra skjære område mens i drift.

INNHOLD og SYMBOLER

Innholdsfortegnelse

Funksjoner og definisjoner

Funksjoner og leverte gjenstander 165

Generell sikkerhet 166

Produktdeponering

	Utpakking	167
	Montering	av
Montering av front håndtaket 167	Montering	av

Bruksanvisningen

	Klipp	av
Betjening av trimmeren 168
Installere og fjerne batteri 168
	Start	og
	Høydejustering
Justering og trimming av hode vinkel 170
	Trimmerlinjens
	Skjærende
	Trimming

Vedlikehold og pleie

Rengjøring	172
Lagring	172
Trimmerlinje
Vedlikeholds
Service	176

Feilsøking

Feilsøking 177

Teknisk spesifikasjon

Spesifikasjoner

MERK: GARANTI DETALJER SKAL IKKE SKRIFTES I DENNE OPERAT∅RENS HÅNDBOK.

Henvis til andre dokumenter som leveres med denne maskinen for garanti DETALJER.

GARANTIDOKUMENTENE KAN INNEHOLDE TEKNISKE SPESIFIKASJONER SOM ER SPESIFIKKE TIL HVER MODELL SOM ER IKKE SKRIFTLIG I DENNE OPERAT∅RENS HÅNDBOK.

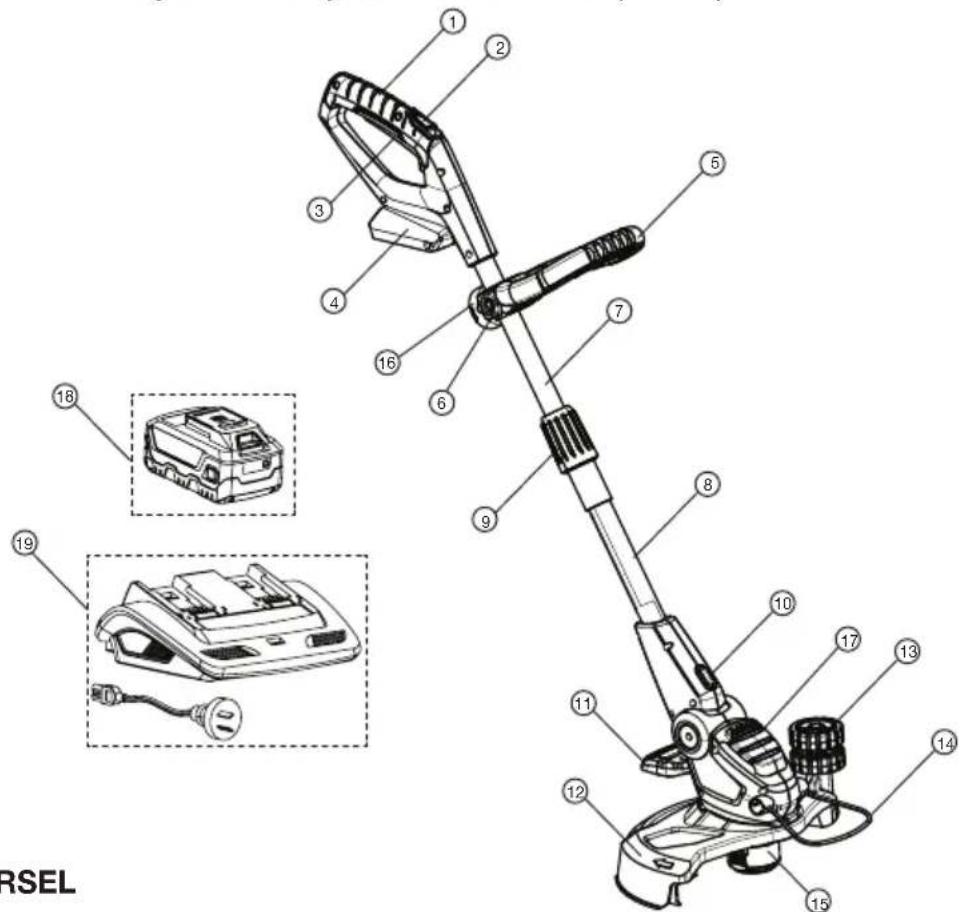

Funksjoner & medfølgende artikler

MERK: Se figur 1.

1 Drifts håndtak
2 Present bryteren
3 Gass utlöser
4 Batterihus
5 Front håndtak
6 Front håndtak läseknapp
7 ∅vre aksel (teleskop)
8 Nedre aksel (fast)
9 Høydejusterings knapp
10 Akselrotasjons knapp
11 Vinkeljusterings pedal
12 Trimmerbeskyttelse
13 Guide hjul
14 Støtbeskyttelsen
15 Automatisk materhode
16 Påfyll spole
17 Motorhus

18 Batteri (ikke inkludert i alle produkter)

- Gressklipper instruksjon / sikkerhets håndbok (ikke vist) - Batteri og lader Instruksjon / Sikkerhets håndbok (ikke vist)

Ikke bruk produktet hvis noen komponenter mangler eller er skadet. Har noen mangler eller skadede komponenter reparert eller erstattet.

SIKKERHET OG HÅNDTERING

Generell sikkerhet

- Les nøye gjennom alle instruksjonene på maskinen og i håndboken før du prøver å montere og bruke maskinen. Hold denne håndboken på et trygt sted for fremtidig referanse, og konsulter det jevnlig. Sørg for at andre brukere leser denne håndboken og er klar over produkt sikkerhetsrisikoen

- Maskinen bør kun betjenes med en ekte Briggs & Stratton 18V Lithium-ion batteri. Ved bruk av batteridrevet maskin må grunnleggende sikkerhets forhold alltid være og følges for å redusere risikoen for lekkasje av batterier og personskade.

- Bli kjent med alle kontroller og riktig drift før du bruker maskinen. Vite hvordan du stopper maskinen og hvordan du kobler fra strømmen i en nødsituasjon.

- Kontroller nøye området hvor maskinen skal brukes. Fjern alle steiner, pinner, ledninger, bein, leker og andre gienstander som kan bli trukket over eller kastet av kutte mekanismen.

- Kastede gjenstander kan forårsake alvorlig personskade.

- Bruk alltid ansiktsmaske eller støvmaske når du bruker maskinen i støvete omgivelser.

- Bruk alltid passende klær og ikke bruk löse klær (eller smykker) som kan fås fanget i bevegelige deler.

- Ikke bruk denne maskinen på bare føtter eller under bruk av sandaler eller lettvekt (f.eks. lerret sko) Bruk lange bukser og solide sko.

- Ikke bruk maskinen mens du er påvirket av alkohol eller rusmidler.

- Hold deg våken og ikke bruk maskinen när du er trøtt. Vær oppmerksom på hva du er gjør og sørg for at andre er klar over dine oppgave forutsetninger för du begynner.

- Unngå å bruke maskinen i farlige miljøer. Bruk bare maskinen i dagslvs eller i godt kunstig lvs.

- Ikke bruk maskinen i et rush. Gå alltid og løp aldri med maskinen. Ikke overreach og hold balansen til enhver tid.

- Før du inspiserer, justerer, vedlikeholder eller rengjør maskinen, må du alltid stoppe og fjerne batteri.

- Hvis maskinen begynner å vibrere for mye, må du slutte å bruke til maskinen har vært inspisert og vurdert. Å ha en maskin vurdert for vibrasjons problemer reduserer generelt risikoen for skade eller produktsvikt.

- Ikke tving maskinen utover klippe kapasiteten. Maskinen vil fungere bedre og sikrere hvis lov til å kutte i tempoet som det er vurdert for.

- Ikke bruk maskinen innendørs. Bare oppbevar maskinen innendørs på et tört og sikkert sted Hold maskinen utilgiengelig for barn.

- Vedlikehold alltid maskinen i henhold til vedlikeholds delen i denne håndboken

• Hvis maskinen støter på fremmedlegemer, kontroller alltid for skade.

- Ikke la barn eller personer med nedsatt funksionsevne bruke maskinen.

- Vær forsiktig når du nærmer deg blinde hjørner, døråpninger, busker, trær eller andre gienstander som kan skiule visningen og banen til maskinen.

- Ikke bruk maskinen nær varm aske, brennbare materialer eller nedsenket i væsker. Dette kan

- forårsake brannfare, alvorlig skade eller produktskade.

- Ikke plasser gjenstander i ventilasjons gitter. Ikke bruk med åpninger blokkert, hold åpninger fri fra noe som kan redusere luftstrømmen til motoren.

- Ikke pek maskinen i retning av mennesker eller kjæledyr.

- Unngå trær og busker. Tre bark, tre lister, sidespor og gjerde innlegg kan enkelt være skadet av tråden.

- Produktet må være fullstendig montert før du forsøker å starte maskinen.

• Når maskinen er igien av brukeren, må du sørge for at batteriet er fiernet fra maskin.

- Informasion om restriksionen som forblir til tross for de iboende trvage design tiltakene.

SIKKERHET OG HÅNDTERING

Generell sikkerhet

• Informasjon om restriksjonen som forblir til tross for de iboende trygge design tiltakene beskyttelses foranstaltninger og utfyllende beskyttelses foranstaltninger vedtatt.
• I tilfelle ulykken eller ned brudd, slipp avtrekkeren og ta ut batteriet. Behold maskinen og batteriet vekk.
• Unngå å bruke maskinen i dårlige værforhold, spesielt när det er fare for lynnedslag.
• Husk at operatøren eller brukeren er ansvarlig for ulykker eller farer som oppstår andre mennesker eller deres eiendom.
• Slå på maskinen bare når hendene og føttene er borte fra skjære innretningene.

Avfallsprodukter skal ikke kastes sammen med husholdningsavfall. Vær så snill resirkulere hvor anleggene eksisterer. Ta kontakt med din lokale myndighet eller forhandler for gjenvinning råd. Batteriet inneholder materiale som er farlig for deg og miljøet. Det må fjernes og kasseres separat ved et anlegg som aksepterer litiumion batterier.

Se Briggs & Stratton 18V Batteri & Lader manual for ytterligere informasjon relatert til bortskaffelse av batterier og ladere.

RIKTIG AVHENDING AV EMBALLASJE

Emballasjen består av papp og tilsvarende merket plast som kan resirkuleres. Gjør disse materialene tilgjengelige for resirkulering.

Nødtelefon

I sjeldne tilfeller er batteriet skadet og noe av innholdet lekker eller kommer i kontakt med en persons hud, øyne eller inntatt, følg førstehjelps instruksjonene inne i batteriet & lader håndbok. Søk øyeblikkelig legehjelp.

MONTERINGSPROSEDYRER

Utpakking

Dette produktet krever montering.

• Fjern forsiktig produktet og alt tilbehør fra esken. Pass på at alle elementer oppført i pakke listen er inkludert. Se side 3.
• Ikke kast emballasje materialet før du har nøye inspisert og sikret produktet er i riktig driftstilstand.

ADVARSEL

Ikke prøv å endre dette produktet eller opprett tilbehør som ikke anbefales til bruk sammen med dette produktet. Enhver slik endring eller modifikasjon er misbruk og kan resultere i en farlig tilstand som fører til mulig alvorlig personskade. Ikke bruk maskinen med mindre samlingen er fullført, inkludert vakter, håndtak & seletøy. Ikke sett batteriet i produktet før du fullfører hele enheten. Do not install the battery in the product before finishing the complete assembly.

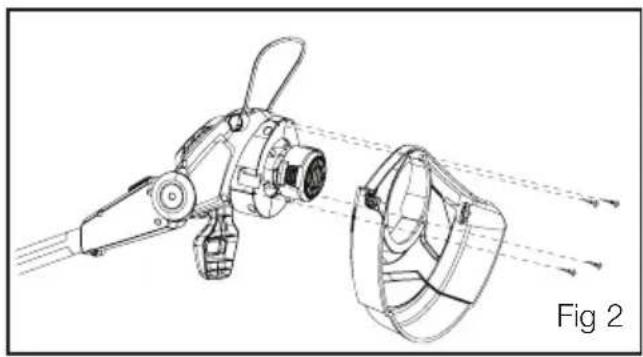

Montering av trimmerbeskyttelse

MERK: Se figur 2.

• Fjern monterings skruene fra motorhus. Disse er forhånds monterte på motorhuset for å hjelpe sluttbrukeren å finne dem enkelt.
• Juster trimmerbeskyttelsen som vist og trykk på motorhuset. Beskytteren vil glide på og hviler sikkert på motorhus.
• Stram til alle de fire monterings skruene og fest trimmerbeskyttelsen.

Ikke prøv å kjøre produktet uten å installere trimmer beskyttelsen. Kastede gjenstander kan forårsake alvorlig personskade til operatøren hvis trimmer beskyttelsen ikke brukes. Ikke bruk eller sett på batteriet før trimmer beskyttelsen er fullstendig installert eller løs.

Montering av front håndtaket

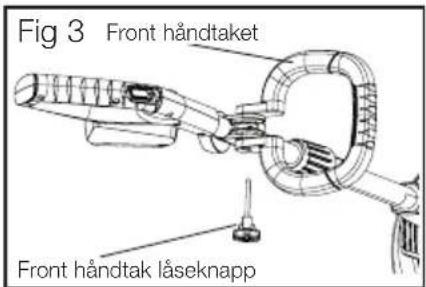

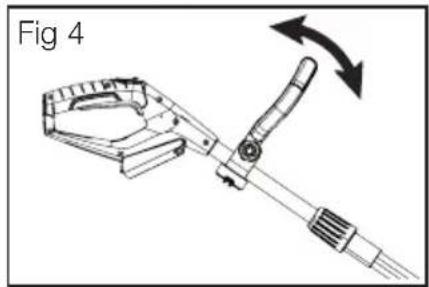

MERK: Se figur 3 og 4.

Front håndtaket kan leveres løs og trenger justering. Front håndtaket kan justeres på forskjellige måter vinkler som passer til ønsket arbeidsvinkel.

• Trykk front håndtaket på akselen slik at håndtaket en vinklet mot betjenings håndtaket.
• Plasser front håndtaket langs akselen til en posisjon som muliggjør komfortabel drift. Juster til du er komfortabel.
• Skyv låseknappen gjennom hullet foran håndtaket og stram det helt.
• Kontroller håndtakets posisjon er korrekt og sikret tilstrekkelig.

Fig 3 Front håndtaket Front håndtak låseknapp

Montering av plantebeskytteren

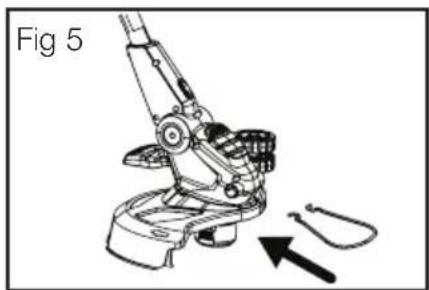

MERK: Se figur 5.

Plantebeskytteren er designet for å beskytte blomster, træn og hagemøbler under drift.

• Juster plantebeskytteren med sporet som er angitt på motorhodet som vist på figuren.
• Skyv beskyttelsen i sporet. Hvis installert riktig, ringen vil snap tilpasse seg på plass sikkert.

Bump beskytter Skjære bladet Autofeed Head Børkyrnøl Gakarpe Fig 6

Trimmeren er utstyrt med en tråd trimning avskåret blad på trimmerbeskyttelsen. Bytt skjære bladet när du trimmer effektiviteten reduseres. Dette vil opprettholde best ytelse.

ADVARSEL

Hold trimmeren med høyre hånd på bakhåndtaket og venstre hånd på forsiden av håndtaket. Hold med fast grep med begge hender under bruk. Trimmeren skal holdes på en komfortabel posisjon med bakre håndtaket om hoftehøyde. Bruk alltid trimmeren på full gass. Hvis rusk blir viklet rundt skjærehode, slipp avtrekkeren, fjern batteriet og fjern deretter ruskene.

ADVARSEL

• Motorhuset kan bli varmt under drift. Ikke hvil eller legg armen, hånd eller noen kropppsdel mot motorhuset under drift.
• Plasser enheten på førerens høyre side og bruk aldri enheten med bunnen av motor over midjenivå.
• Omvendt håndretning hvis bruk av venstre hånd er ønsket.

Installere og fjerne batteriet

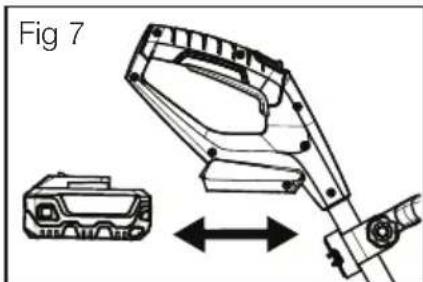

MERK: Se figur 7.

• Juster ledningsribbene på batteriet med spor i produktets batteriport.
• Skyv batteriet i gress trimmeren batterihus.
• Kontroller at låsen på bunnen av batteriet klikker i plassert og at batteriet er helt sittende (vil "klikke" inn i sted) og fest i gress trimmeren før du begynner operasjon.
• Hvis maskinen ikke skal brukes umiddelbart, fjern batteriet.

- For å fjerne batteriet, trykk utløseren på batteriet og trekk det ut av gress trimmeren. Se batteri håndboken for å finne utløseren.

Sikrings bryteren reduserer muligheten for utilsiktet start. Sikrings bryteren er plassert på håndtaket over avtrekkeren. Sikrings bryteren må glide fremover før du trekker i avtrekkeren. Låsen tilbakestilles hver gang utløseren slippes ut.

STARTE trimmeren:

• Skyv sikrings bryteren og hold den på plass.
• Klem gass utlöseren. Dette vil starte gress trimmeren.
• Slip på nærværs bryteren mens gass utløseren holdes presset ned.
• La klippe hodet få noen sekunder for å oppnå maksimum RPM.

STOPP trimmeren:

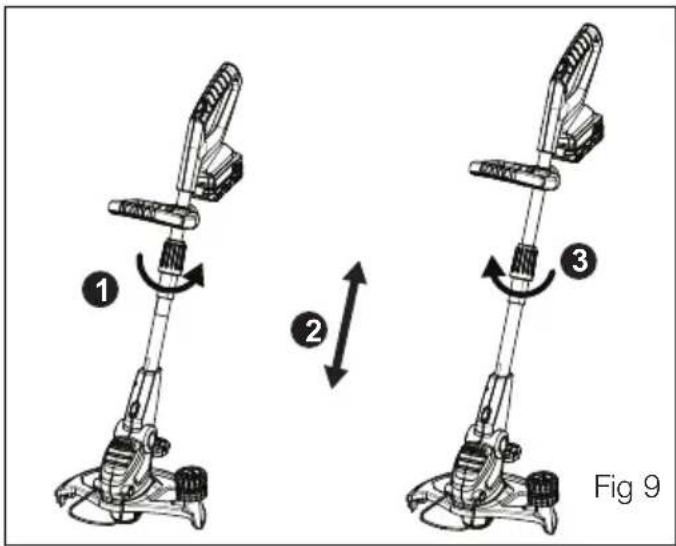

•Vri høydejusteringsknappen i mot urviseren for å slippe ut låsen.
- Juster lengden på den øvre akselen til en passende høyde for drift.
• Vri høydejusteringsknappen i med urviseren for å låse akselen.

ADVARSEL

Kontroller at akselposisjonen er sikker før drift.

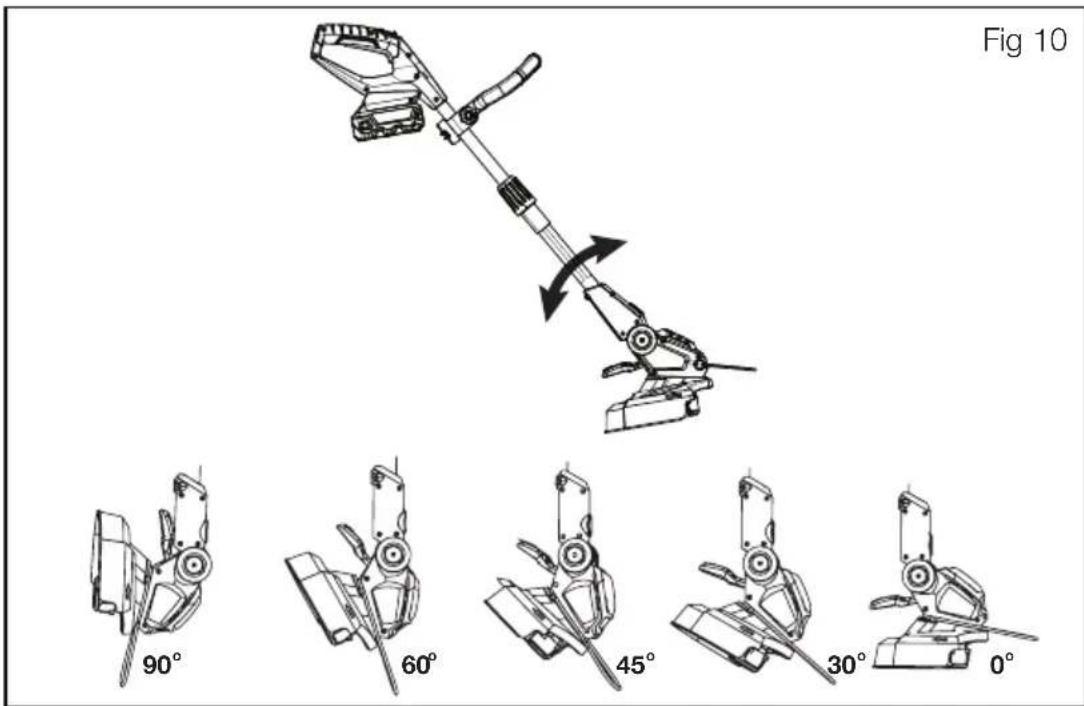

Trimming av hode vinkeljustering

MERK: Se figur 10.

Gress trimmerens trimmerhode kan enkelt justeres med 5 forskjellige vinkler for å gjøre operasjonen enkelt.

• Stopp gress trimmeren.
  Plasser klippe hodet på gress trimmeren på bakken og trykk vinkel justerings pedalen med foten.
• Vri betjenings linjen i ønsket vinkel og slipp vinkel justerings pedalen.
• Før du starter, må du kontrollere at akselen er låst i den nye posisjonen. Hvis det gjøres riktig, vil akselen falle inn i ny posisjon med et snap.

Fig 10 90° 60° 45° 30° 0°

Justering av trimme trådlengde

Automatisk feed

Gjentatt start og stopp kan føre til at trimme tråden mates raskt.

Manuell feed

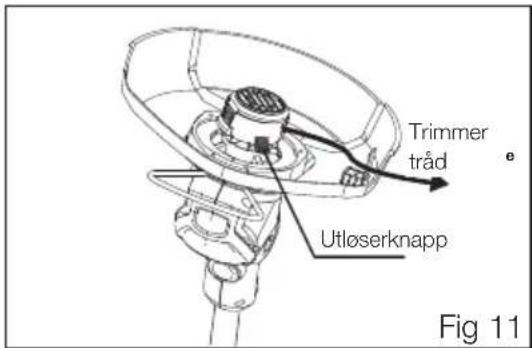

MERK: Se figur 11.

Manuell tilførsel av trimme tråden kan være nødvendig i begynnelsen av arbeidet, hvis skjære tråden er for kort og kan ikke trekkes ut av sentrifugal makt.

- Trykk utløserknappen med en hånd og trekk ut trimme tråden med den andre hånden.

- Fortsett å trykke og trekke tråden til den ønsket lengde på tråden er ute.

Trimmer tråd E Utløserknapp Fig 11

Kutte Tips

MERK: Se figur 12 og 13.

- Hold trimmeren vippet i en vinkel på ca. 20° mot området som kuttes; dette er det beste skjære område. Bruk den vtre enden av tråden for best mulig klippe og lengre levetid

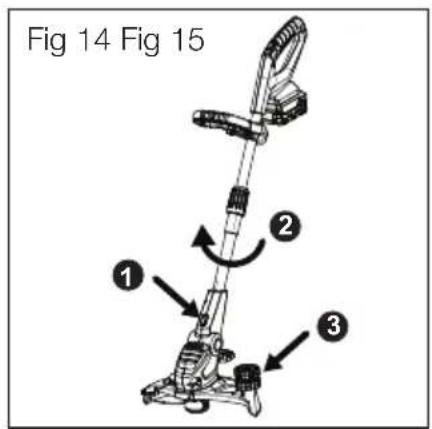

MERK: Se figur 14 og 15.

Gress trimmeren kan brukes til å kutte gress kanter. For å betjene trimmeren i kant skjærings modus.

• Trykk på konverterknappen på trimmeren og hold den som vist på figur 14.
  • Vri akselen til ca. 90° med urviseren.
• Slipp nå konverter knappen for å låse akselen i ny posisjon. Hvis det gjøres riktig, vil konvertere knappen bli låst i en ny posisjon med en klikk lyd.
• Trimmeren kan flyttes langs kanten av plenen ved hjelp av styr hjulene på trimmerens beskyttelse. Juster trimmer hodevinkelen for den beste posisjonen
• Pass på at det ikke er noen lek i skaftet før trimmeren startes.

For å unngå alvorlig personskade, fjern batteriet fra maskinen før service, rengjøring eller fjerning av rusk.

• Rengjør enheten med en fuktig klut med en mild rengjørings middel.
• Ikke senk maskinen eller deler av den i vann.
• Fuktighet kan forårsake fare for støt. Tørk av fuktighet med en myk, tørr klut og sørg for maskinen er tørr før du bytter ut batteriet.
• Bruk en liten børste eller støvsuger for å rengjøre luftventilene på produktet.
• Hold luftåpningene fri for hindringer.

Ikke bruk løsemidler, sterke vaskemidler, visse aromatiske oljer som furu og sitron når rengjøring av plastdeler. Kjemikalier kan skade, svekke eller ødelegge plastik komponent som kan føre til alvorlig personskade.

Lagring

Følgende trinn bør tas for å forberede maskinen til lagring.

• Rengjør maskinen som beskrevet i forrige avsnitt.
• Oppbevar maskinen på et tört, rent sted. Ikke oppbevar det ved korrosive materialer, som gjødsel eller drivstoff.
• Oppbevar maskinen innendørs, på et kjølig, tørt sted, utilgjengelig for barn.
• Kontroller at batteriet er fjernet før lagring.

MERK: Pass på at innsiden av automatisk trådmatings hode, spolen er ren og fri for gress og jord før påfylling.

1. Fjern den ene enden av tråden fra spolehakket og skyv den inn i en øyelåse på hode.
2. Skyv spole dekselet tilbake på hodet slik at deksel klipsene passer med hodet og klikkes tilbake på plass.

DVARSEL

• Trimme tråden vil forverres over tid, og kan kreve utskifting hvis tråden og kutte ytelse ikke er tilfredsstillende.
• Kontroller at batteriet er fjernet før montering eller justering.
• Ikke bruk trimmeren hvis spole dekselet ikke er festet av deksel klipsene.
• Ikke bruk trimmeren hvis komponentene er skadet eller for mye slitt.
• Ikke bruk stiv skjæreplate, skjæreblad med børster, ståltråd, tau eller annet vedlegg på dette produktet.

Vedlikeholds kart

Se følgende tabell for rutinemessig vedlikehold.

Egenskaper Krav	Før bruk	Etter bruk	Opplading	Månedlig	Årlig	Hvis skadet	Etter behov
Trimmer Visuell inspeksjon	●		●
Gass utløser Kontroller operasjonen	●
Tilstedeværelse trigger Kryss av	●
Batterilåse Kryss av	●		●
Skjærehode Assy Sjekk og rengjør		●					●
Ventilasjons griller Rengjøre	●	●
Trimme tråd Lager utskifting					●	●	●
Automatisk trådmatings hode	Rengjøre	●
	Erstatning					●	●
Alle tilgjengelige festemidler	Etterstram	●					●

Service

Vedlikehold krever ekstrem omsorg og kunnskap og skal kun utføres av kvalifisert Service- teknikker. For service foreslår vi at du returnerer produktet til nærmeste autorisert service center for reparasjon. Ved service må du bare bruke originale reservedeler.

• Hold maskinen tørr, ren og fri for olje og fett.
• For å redusere faren for brann, hold motoren fri for gress, blader og rusk oppbygging.
• Hold alle muttere, bolter og skruer stramt for å være sikker på at utstyret er i trygge arbeidsforhold.
• Aldri manipulere med sikkerhetsanordninger. Sjekk dem regelmessig for riktig drift.
• Feil reparasjon kan føre til feil på produktet. Dette forstyrrer deg og ditt miljø.

MERK: Se garantikort som følger med dette produktet, for kontaktinformasjon om service.

FEILS∅KING

PROBLEM ÅRSAK L∅SNING
Trimmeren starter ikke når gass utløseren holdes inne	Flatt batteriBatteriet er utkobletFeil batteri	Lad opp batterietSett på batterietBytt batteri
Kutter ikke grass Ingen trimme	tråd i automatisk mater hode	Erstatt tråd i automatisk mater hode
Overdreven vibrasjon Gress	klipper akkumulert i tråd spolen og underside av trimmer beskytterAutomatisk materhode og tråd spolen ikke montert riktig	Rengjør tråd spolen og trimmerbeskyttelsen for gress avfallSett på nytt automatisk materhode

Spesifikasjoner

PRODUKT SPESIFIKASJON
Beskrivelse	18V,Gress Trimmer
Kutte diameter 300 mm
Hodetype Automatisk mating, sentrifugal
Tråd lengde (spole) 4 m
Nylontråd diameter 1,6 mm
Motortype Børstet
Motorspesifikasjon 18VDC
Motorhastighetsområde 7200~8800rpm
kjøre motorhastighet 8000rpm
Hodet artikulasjon 0~90 5posisjon
Akselteleskopisk rekkevidde 215 mm
Akseldiameter	25 mm
Front håndtak artikulasjons område	0/180
Kantfunksjon	Ja
Produkt vekt (uten batteri)	2.1Kgs
Lydtrykksnivå	Lpa:76.7dB(A),K:3dB(A)
Lydeffektnivå (målt) Lwa:88dB(A)
Lydeffektnivå (garantert) Lwa:93dB(A)
Vibrasjon Totalverdi (Maks)	ah:3.36m/s2,K:1.5m/s2

- En adversel:

- At den opplyste vibrasjons verdien er målt i henhold til en standard testmetode og kan brukes til å sammenligne ett verktøy med en annen;

- At den opplyste vibrasjons verdien kan også brukes i en foreløpig vurdering av eksponering.

- At vibrasjons emisjonen under selve bruken av verktøyet kan avvike fra deklarert totalverdi avhengig av hvordan verktøyet brukes og

- Av behovet for å identifisere sikkerhetstiltak for å beskytte operatøren som er basert på en estimering av eksponering i de faktiske bruks forholdene (tatt hensyn til alle deler av drifts syklus som tider når verktøyet er slått av og når det kjører tomgang i tillegg til utløser tiden).

VAŽNA INFORMACIJA

Detalji

Hvala vam što ste kupili Murray proizvod. Murray je ponosan na kvalitetu i performanse svih svojih proizvoda.

Ovaj priručnik s uputama pomoći će u montaži, sigurnom radu i održavanju vašeg proizvoda.

Læs venligst følgende advarsler for at sikkerhed og sikre produktets lange levetid.

BEMÆRK

Bør IKKE bortskaffes sammen med husholdningsartikler.

Vedligeholdelse og Pleje

Rengøring	239
Opbevaring	239
Udskiftning
Vedligeholdelsesdiagram	241
Service	241

af

Fejlfinding

Fejlfinding

242

- Juster beskyttelseskappe som vist, og tryk motorhuset. Vagten glider på og hviler sikkert på motorhuset.

Sørg for, at akselpositionen er sikret før drift.

Følgende trin bør tages for at forberede maskinen til opbevaring.
