KÄYTTÖOHJE IQ18GTK MURRAY

Alkuperäiset ohjeet 212

Originale instruktioner 228

Izvirna navodila 244

Kiitos tämän Murray-tuotteen hankinnasta. Murray on ylpeä kaikkien tuotteidensa laadusta ja suorituskyvystä.

Tämä ohjekirja avustaa tuotteesi kokoonpanossa, turvallisessa käytössä ja huollossa.

Lue seuraavat varoitukset varmistaaksesi turvallisuuden ja tuotteen pitkän käyttöiän.

VAROITUS

Älä yritä käyttää tätä tuotetta ennen kuin olet lukenut ja ymmärtänyt kaikki ohjeet, turvallisuussäädökset jne. perusteellisesti, jotka esitetään tässä ohjekirjassa. Noudattamisen laiminlyönti tuottaa onnettomuuksia, joiden tuloksena voi olla sähköisku, tulipalo, ja/tai vakava henkilökohtainen vammautuminen.

KÄYTTÖTARKOITUS

Tämä tuote on tarkoitettu vain kotitalouden ruohonleikkausta varten. Tätä tuotetta ei ole tarkoitettu käytettäväksi pensasleikkauksissa tai kaupallisessa käytössä.

Älä käytä tuotetta mitään tehtävää varten lukuun ottamatta sitä varten varattuun käyttötarkoitukseen.

Yleinen turvallisuus

Vaara!

Lue käyttöohjeet ennen laitteen käyttämistä.

Käytä turvalaseja ja korvasuojuksia, jotka täyttävät turvallisuusstandardit.

Käytä tukevia, liukumattomia jalkineita.

Käytä suojakäsineitä.

Älä käytä laitetta märissä olosuhteissa, suojaa laite sateelta ja kosteudelta.

Varo esineiden sinkoutumista! Varmista, että sivustakatsojat ovat ainakin 50' (15m) etäisyydellä ja pysäytä koneessa lähestyttäessä.

Li-Ion

Akut sisältävät Li-ionia. Älä hävitä vanhoja akkuja kotitalousjätteinä. Ota yhtcyttä paikallisiin viranomaisiin koskien tietoja akkujen oikeasta hävittämistavasta.

Varo sähköiskun vaaraa latauksen aikana.

Lue ohjeet, ennen minkään säätö- tai huoltotoimen suorittamista.

stop

Odota kaikkien laitteen osien täyttä pysähtymistä ja irrota akku.

Älä käytä jäykkiä leikkauslevyjä.

EI tule hävittää talousesineiden mukana.

Suojattava kuumuudelta ja/tai avoliekeiltä.

Älä viskaa veteen.

Ympäröivä lämpötila 40°C max.

Pidä sivustakatsojat etäällä.

Pidä kädet etäällä leikkausalueesta käytön aikana.

Sisällysluettelo

Ominaisuudet ja

kuvaukset

Ominaisuudet ja toimitetut tarvikkeet 214

Käsittely ja

turvallisuus

Yleinen turvallisuus 215

Tuotteen hävitys 216

Kokoamisen

toimenpidemenetel mä

Pakkauksesta poistaminen 216

Leikkaussuojan asetus 216

Etukahvan asetus 216

Törmäyssuojan asetus 216

Käyttöohjeet

Leikkausterä 218

Leikkurin käyttö 218

Akun asentaminen ja irrotus 218

Käynnistäminen ja pysäyttäminen 219

Korkeuden säätö 220

Leikkauspään kulman säätö 220

Leikkauslangan pituuden säätö 221

Leikkausvihjeet 221

Trimmausreunat 222

Huolto ja

kunnossapito

Puhdistus 223

Säilyttäminen 223

Leikkauslangan vaihto 224

Huoltotaulukko 224

Huolto 225

Vianmääritys

Vianmääritys 226

Tekniset tiedot

Tekniset tiedot 227

HUOM.: TAKUUTIETOJA EI OLE KIRJATTU TÄHÄN KÄYTTÖOHJEKIRJAAN. KS. TÄMÄN LAITTEEN MUKANA TOIMITETTUJA MUITA ASIAKIRJOJA TAKUUTIETOJEN OSALTA. TAKUUASIAKIRJAT SAATTAVAT SISÄLTÄÄ TEKNISIÄ TIETOJA, JOTKA OVAT JOKAISEEN MALLIIN ERITYISESTI SOVELTUVIA JA JOITA EI OLE KIRJATTU TÄHÄN KÄYTTÖOHJEKIRJAAN.

Ominaisuudet ja toimitetut tarvikkeet

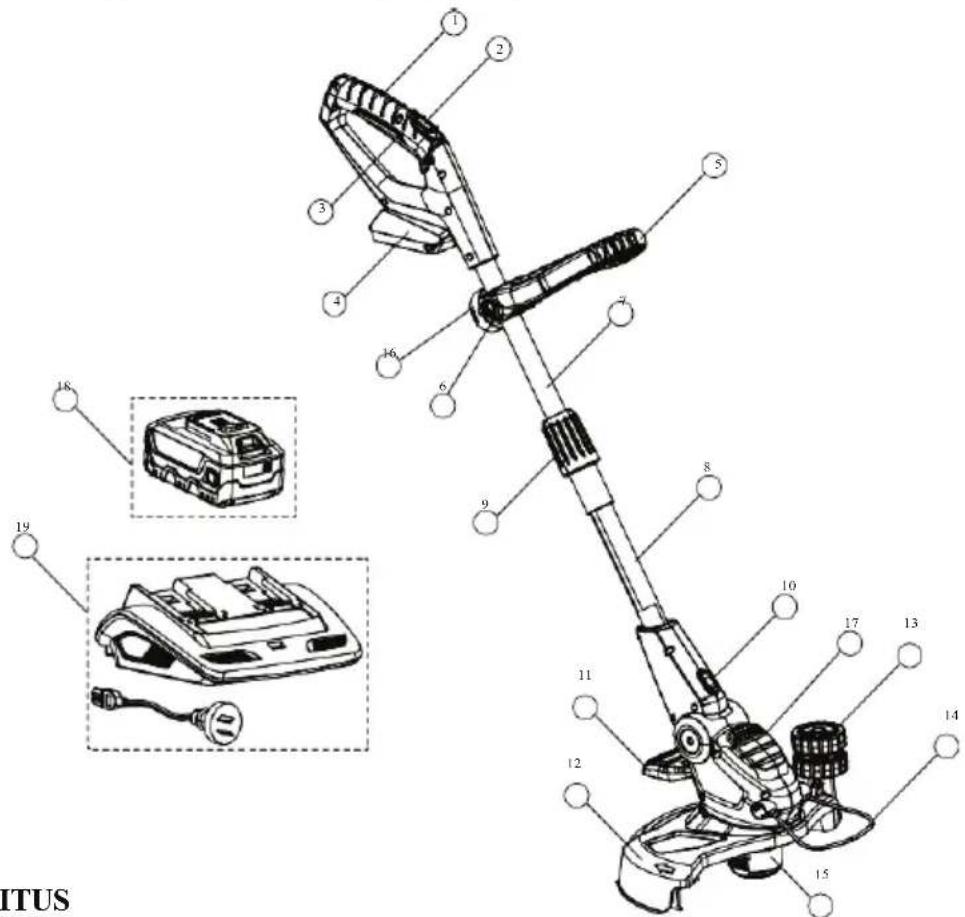

HUOM.: Katso kuva 1.

1 Käyttökahva
2 Nykyinen kytkin
3 Kaasuvipu
4 Akun kotelo
5 Etukahva
6 Etukahvan lukitusnuppi
7 Ylempi akseli (teleskooppi)
8 Alempi akseli (kiinteä)
9 Korkeuden säätönuppi
10 Akselikierron painike
11 Kulmansäätöpoljin
12 Leikkaussuoja
13 Ohjauspyörä
14 Törmäyssuoja
15 Autom. syöttöpää
16 Täytä kela uudelleen

17 Moottorin runko

18 Akun laturi (ei sisällytetty kaikkiin tuotteisiin)

19 Akun laturi (ei sisällytetty kaikkiin tuotteisiin)

• Ruohonleikkurin ohje/turvallisuuden ohjekirja (ei näkyvillä)
• Akun ja laturin turvallisuuden ohjekirja (ei näkyvillä)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 ITUS

Kuva 1

VAROITUS

Älä käytä tuotetta, jos osia puuttuu tai ne ovat vahingoittunect. Hanki puuttuvien tai vaurioitunciden osien korjaus tai vaihto.

Yleinen turvallisuus

- Lue huolellisesti kaikki ohjeet laitteella ja ohjekirjassa ennen pyrkimystä koota tai käyttää laitetta. Säilytä tämä ohjekirja tulevaisuuden käyttöä varten ja tarkastele sitä säännöllisesti. Varmista, että muut lukevat tämän ohjekirjan ja olet tietoinen tuoteturvallisuuden riskeistä

- Laitetta tulee käyttää vain aidolla Briggs & Stratton Litium-ion-akulla. Käyttäessä akkukäyttöistä laitetta, turvallisuuden varotoimien tulee aina tulla noudatetuiksi, jotta voidaan vähentää vuotavien paristojen ja henkilökohtaisen vammautumisen riskiä.

- Tutustu kaikkiin ohjaimiin ja niiden asianmukaiseen toimintaan ennen tämän laitteen käyttöä. Tiedä kuinka pysäyttää laite ja kuinka pysäyttää voimansiirto hätätilanteessa.

- Tarkista perusteellisesti alue, jossa laitetta käytetään. Poista kaikki kivet, kepit, metallilangat, luut, lelut ja muut esineet, jotka saattavat kaatua tai singahtaa leikkausmekanismin toimesta. Lentävät esineet saattavat aiheuttaa vakavia henkilövammoja.

- Käytä aina kasvosuojaa sekä pölysuojaa käyttäessä laitetta pölyisessä ympäristössä.

- Käytä aina asianmukaista vaatetusta äläkä käytä löysiä vaatteita (tai koruja jne.), jotka voivat takertua liikkuviin osiin.

- Älä käytä tätä laitetta paljain jaloin tai käyttäessä sandaaleja tai kevytpainoisia (esim. kangaskenkiä) kenkiä, käytä pitkiä housuja ja raskaita kenkiä.

- Älä käytä laitetta huumeiden tai alkoholin vaikutuksen alaisena.

- Pysy valppaana, äläkä käytä laitetta väsyneessä tilassa. Kiinnitä huomiota siihen mitä teet ja varmista, että muut ovat tietoisia tehtäviesi kulusta, ennen kuin aloita.

- Vältä laitteen käyttöä vaarallisissa olosuhteissa. Käytä laitetta vain päivänvalossa tai riittävässä keinovalaistuksessa.

- Älä käytä laitetta kiireessä. Kävele aina ja koskaan juoksematta laitteen kanssa. Älä kurkota ja pidä tasapainoa yllä kaikkina aikoina.

- Ennen laitteen tarkastusta, säätöä, huoltoa tai puhdistusta, pysäytä ja irrota aina akku.

- Mikäli laite alkaa tärisemään liiallisesti, keskeytä sen käyttö, kunnes laite tulee tarkastetuksi ja arvioiduksi. Koneen arviointi tärinäongelmien osalta yleisesti ottaen vähentää vammautumisen tai tuotevian riskejä.

- Älä pakota laitetta sen leikkauskyvykkyyden yli. Laite toimii paremmin ja turvallisemmin, mikäli sen sallitaan leikata sen nimellisnopeudella.

- Älä käytä laitetta sisätiloissa. Säilytä laitetta sisätiloissa vain kuivassa ja turvallisessa kohteessa. Pidä laite poissa pienten lasten ulottuvilta.

• Huolla laite aina tämän ohjekirjan huolto-osan mukaisesti

- Jos laite iskeytyy ulkoisiin esineisiin, tarkasta aina vaurioiden varalta.

- Älä anna lasten tai vajaa toimintaisten henkilöiden käyttää laitetta.

- Toimi äärimmäisen huolellisesti siirtyessäsi kuolleisiin kulmiin, oviaukkoihin, pensaisiin, puihin tai muihin kohteisiin, jotka saattavat estää näkökenttäsi ja laitteen kulkureitin.

- Älä käytä laitetta kuuman tuhkan, syttyvien materiaalien lähellä tai upotettuna nesteisiin. Tämä saattaa aiheuttaa tulipalon, vakavan vammautumisen tai tuotevahingon.

- Älä aseta mitään esineitä tuuletusristikoihin. Älä käytä mikään aukko tukittuna, pidä aukot vapaina mistään, mikä voi vähentää ilmavirtausta moottoriin.

- Älä osoita laitetta ihmisten tai lemmikkien suuntaan.

- Vältä puita ja pensaita. Puun kuori, puiden muodostumat, sivuutukset, ja aitojen tolpat voivat tulla helposti vahingoittuneiksi leikkauslangan toimesta.

- Tuotteen tulee olla täysin koottuna ennen kuin laite käynnistetään.

- Milloin vain laite jätetään käyttäjän toimesta, varmista, että akku on poistettu koneesta.

Yleinen turvallisuus

• Tietoja koskien jäännösriskejä, jotka ovat olemassa huolimatta käytetyistä turvallisuuteen liittyvistä erityistoimenpiteistä, turva-asetuksista ja lisäsuojauksen toimenpiteistä.
• Onnettomuuden tai hajoamisen tapauksessa, vapauta liipaisin ja irrota akku. Pidä kone ja akku poissa.
  • Vältä laitteen käyttöä huonoissa sääolosuhteissa, erityisesti salamariskin ollessa olemassa.
• Muista, että käyttäjä on vastuussa onnettomuuksista tai vaaroista, jotka lankeavat muille henkilöille tai omaisuudelle.
• Kytke laite päälle vain, kun kädet ja jalat ovat etäällä leikkaustekijöistä.

Tuotteen hävitys

TÄMÄN TUOTTEEN OIKEA HÄVITYSTAPA

Hävitettäviä sähkötuotteita ei pidä hävittää talousjätteiden mukana. Kierrätä, aina kierrätysmahdollisuuden ollessa olemassa. Tarkista paikallisen viranomaisesi tai jälleenmyyjäsi kanssa koskien kierrätyksen tietoja. Akku sisältää materiaalia, joka on vaarallista sinulle sekä ympäristölle. Se täytyy poistaa ja hävittää erillisesti laitoksessa, joka hyväksyy litium-ion-akut.

Ks. Briggs & Stratton 18V akku- ja laturikäsikirja lisätietojen osalta koskien akun ja laturin havitysta.

OIKEA PAKKAUKSEN HÄVITYSTAPA

Pakkaus sisältää pahvin ja vastaavasti merkityt muovit, jotka voidaan kierrättää. Aseta nämä materiaalit erilleen kierrätystä varten.

Yhteystiedot hätätilassa

Erittäin harvinaisessa tilanteessa jossa akku on vioittunut ja sisältö vuotaa tai tulee kosketuksiin henkilön ihon, silmien kanssa tai tulee niellyksi, noudata ensiavun ohjeita akku- ja latausohjekirjassa. Hankkiudu välittömästi lääkärin vastaanotolle.

KOKOAMISEN TOIMENPIDEMENETELMÄT

Pakkauksen purkaminen

Tämä tuote vaatii kokoonpanoa.

• Pura tuote ja kaikki sen lisävarusteet pakkauksesta huolellisesti. Varmista, että kaikki nimikkeet, jotka ovat luetteloituja pakkauksessa ovat sisällytettyjä. Katso tietoja sivulla 3.
• Älä hävitä pakkausmateriaalia ennen kuin olet huolellisesti tarkastanut ja varmistanut, että tuote on oikeassa käyttötilassa.

!VAROITUS

Älä pyri mukauttamaan tätä tuotetta tai luomaan lisävarusteita, jotka eivät ole suositeltuja käytettäväksi tämän tuotteen kanssa. Mikä tahansa kyseisen kaltainen muutos tai mukautus on väärinkäyttöä ja saattaa tuottaa vaarallisen tilan johtaen mahdolliseen henkilökohtaiseen vammautumiseen.

Älä käytä laitetta, ellei kokoonpano ole täysimittainen, mukaan lukien suojat, kahvat ja valjas.

Älä asenna akkua tuotteeseen, ennen täyden kokoonpanon loppuun vientiä.

KOKOAMISEN TOIMENPIDEMENETELMÄT

Leikkaussuojan asetus

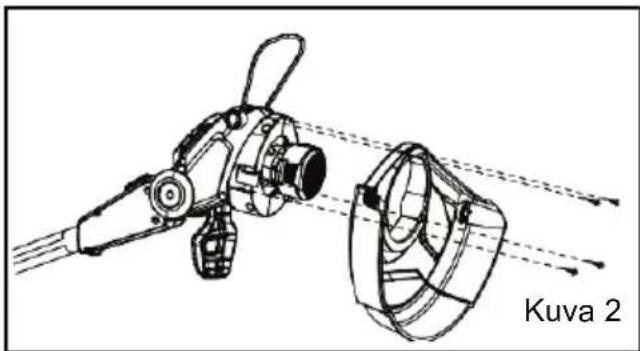

HUOM.: Katso kuva 2.

• Aseta kiinnitysruuvit moottorin kotelosta. Nämä ovat esikiinnitettyjä moottorin koteloon auttaen loppukäyttäjän paikantavan ne helposti.
• Linjaa leikkaussuoja kuten kuvassa ja työnnä se moottorin kotelolle. Suoja liukuu päälle ja tukeutuu moottorin koteloon.
• Kiristä kaikki neljä kiinnitysruuvia ja kiinnitä leikkaussuoja.

Älä yritä käyttää tuotetta asentamatta leikkaussuojaa. Sinkoutuvat esineet saattavat aiheuttaa vakavia henkilökohtaisia vammoja käyttäjälle, mikäli leikkaussuojaa ei käytetä.

Älä käytä tai aseta akkua ennen kuin leikkaussuoja on täysin paikallaan tai löysä.

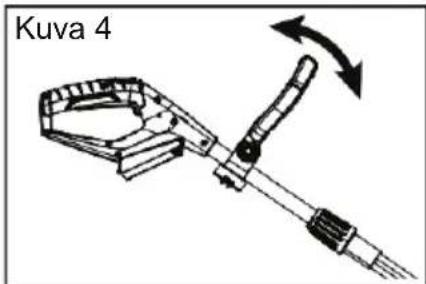

Etukahvan asetus

HUOM.: Katso kuvat 3 ja 4.

Etukahva saatetaan toimittaa löysänä ja vaatii säätöä. Etukahvaa voidaan säätää eri kulmissa tuottamaan haluttu käytön kulma.

• Paina etukahva akselille niin, että kahva on kulmassa kohti käyttökahvaa.
• Aseta etukahva varren myötä asentoon, joka mahdollistaa käytön mukavuuden.
  Säädä kunnes löydät mukavuuden tason.
• Liu'uta lukitusnuppi reiän läpi etukahvassa ja kiristä se täysin.
• Tarkista, että kahvan asento on oikea ja varmistettu riittävästi.

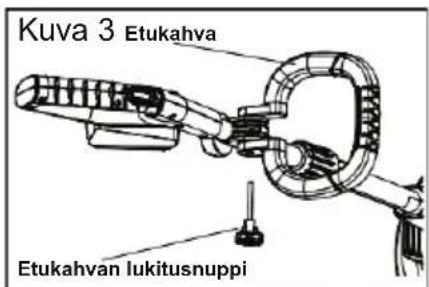

Kuva 3 Etukahva Etukahvan lukitusnuppi

Kuva 4

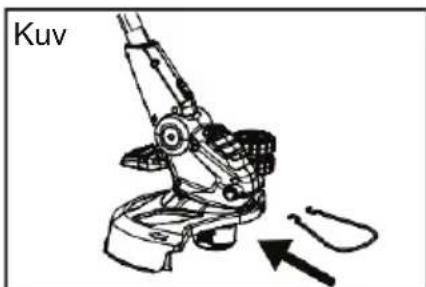

Törmäyssuojan asetus

HUOM.: Katso kuva 5.

Törmäyssuoja on suunniteltu suojaamaan kukkia, puita ja puutarhan kalusteita käytön aikana.

• Linjaa Törmäyssuoja moottorin päässä toimitetun aukon kanssa, kuten kuvassa.
• Työnnä suoja aukkoon. Jos asennettu oikein, rengas napsahtaa paikalleen varmistetusti.

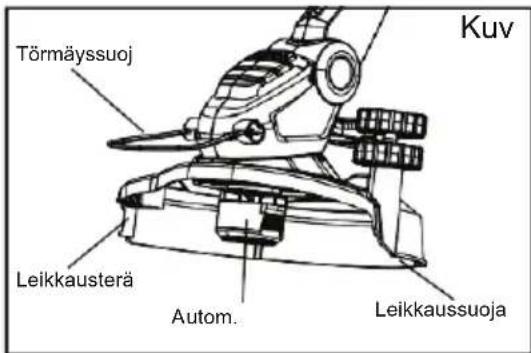

HUOM.: Katso kuva 6.

Törmäyssuoj Leikkausterä Autom. Leikkaussuoja Kuv

Leikkuri on varustettu leikkauslangan leikkausterällä leikkaussuojassa.

Vaihda leikkausterä leikkauksen tehokkuuden vähetessä.

Tämä ylläpitää parasta suorituskykyä.

! VAROITUS

Leikkausterä on terävä

Leikkurin käyttö

Pidä aina leikkuria oikea käsi takakahvalla ja vasen käsi etukahvalla. Pidä vakaasti molemmilla käsillä käytön aikana. Leikkuria tulee pidellä mukavassa asennossa, takakahva suunnilleen lantion korkeudella. Käytä leikkuria aina täydellä teholla. Jos jäännöksiä kietoutuu leikkauspään ympärille, vapauta liipaisin, irrota akku ja poista sitten jäänteet.

! VAROITUS

• Moottorin kotelo voi kuumentua käytön aikana. Älä nojaa tai aseta käsivarttasi, kättäsi tai mitään kehon osaa moottorin koteloa vasten käytön aikana.
• Aseta yksikkö käyttäjän oikealle puolelle,äläkä koskaan käytä yksikköä moottorin alaosa lantion yläpuolella.
• Käännä käden suunta, mikäli halutaan vasenkätisyys.

Akun asennus ja irrotus:

HUOM.: Katso kuva 7.

• Linjaa ohjatut tukikaaret akulle, jossa on urat tuotteen akun portissa.
• Työnnä akku ruohonleikkurissa akun koteloon.
• Varmista asettavasi akun pohjalla olevan kiinnittimen paikalleen ja akun olevan täysin kohdallaan ("napsahtaa" paikalleen) ja varmista ruohonleikkurissa ennen toimintojen aloittamista.
• Jos laitetta ei käytetä välittömästi, irrota akku.
• Poistaaksesi akun, paina vapautuspainiketta akussa ja vedä se ulos ruohonleikkurista. Ks. akum ohjekirja vapautusliipaisimen paikantamiseksi.

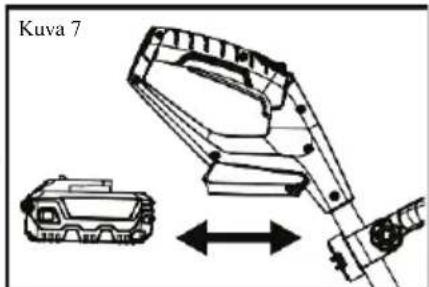

Kuva 7

Käynnistys ja pysäytys

HUOM.: Katso kuva 8.

LÄHEISYYSKYTKIN

Läheisyyskytkin vähentää tahattoman käynnistyksen mahdollisuutta. Läheisyyskytkin sijaitsee kahvassa liipaisimen yläpuolella. Läheisyyskytkintä tulee liu'uttaa eteenpäin ennen kuin vedät liipaisimesta. Lukitus nollautuu aina, kun liipaisin on vapautettu.

Leikkurin KÄYNNISTYS:

• Työnnä läheisyyskytkintä eteenpäin ja pidä sitä paikallaan.
• Purista kaasuvipua. Tämä käynnistää ruohonleikkurin.
• Vapauta läheisyyskytkin samalla pitäen kaasuvipua puristuksissa.
• Salli muutamia sekunteja leikkauspään max RPM:n saavuttamiseksi.

Leikkurin PYSÄYTTÄMINEN:

• Vapauta kaasuvipu
- Salli leikkauspään pysähtyä täysin.
• R Irrota akku tuotteesta.

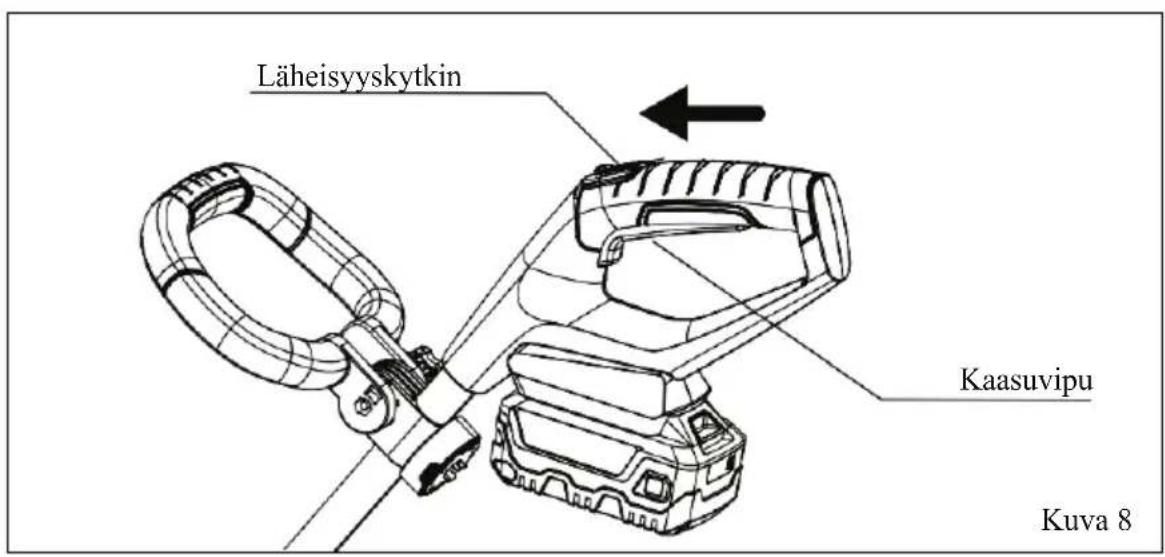

Läheisyyskytkin Kaasuvipu Kuva 8

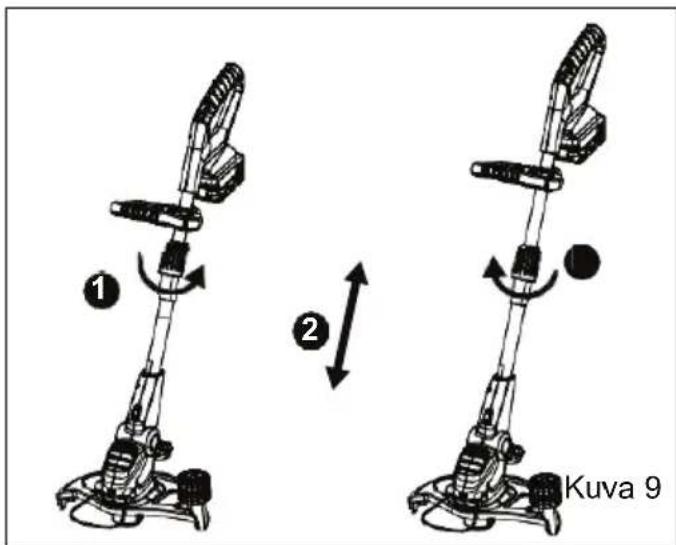

Korkeuden säätö

HUOMAA: Katso kuva 9.

• Käännä korkeuden säätönuppia vastapäivään lukituksen vapauttamiseksi.
• Säädä ylemmän varren pituutta soveltuvaan korkeuteen käyttöä varten.
• Käännä korkeuden säätönuppia myötäpäivään varren lukitsemiseksi.

VAROITUS

Varmista, että varren asento on varmistettu ennen käyttöä.

① ② Kuva 9

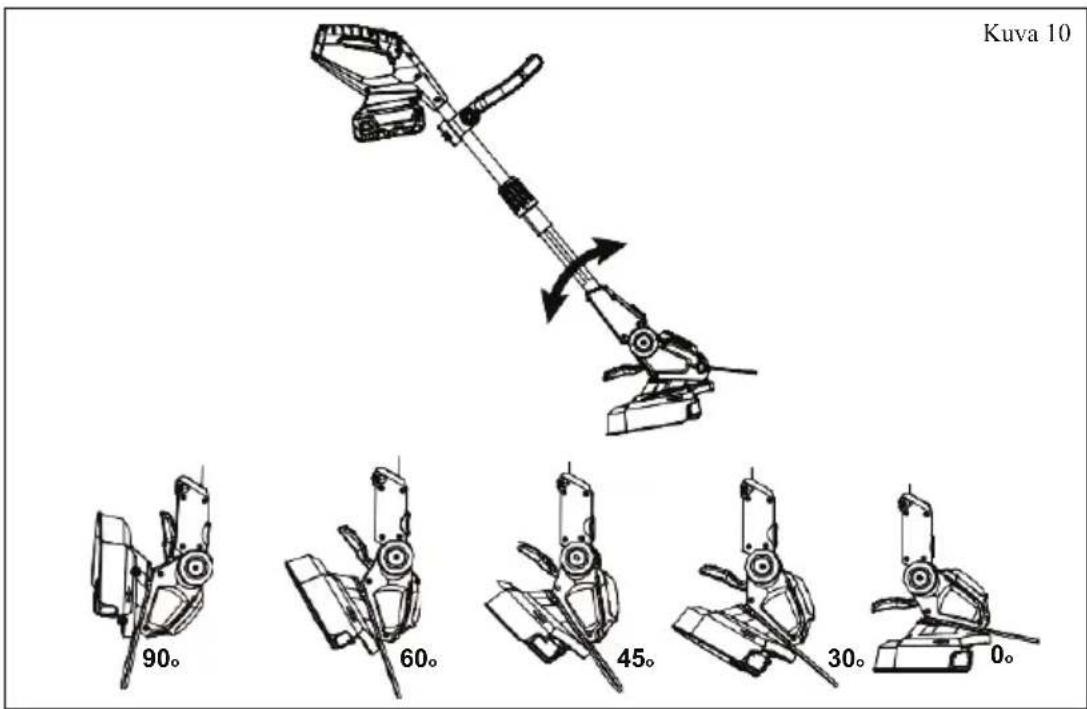

Leikkauspään kulman säätö

HUOM.: Katso kuva 10.

Ruohonleikkaajan leikkauspäätä voidaan helposti säätää 5 eri kulmassa käytön helpottamiseksi.

• Pysäytä ruohonleikkuri.
• Aseta ruohonleikkurin leikkauspää maahan ja vähennä kulman säätöpoljinta jalallasi.
• Käännä käyttöpalkki haluttuun kulmaan ja vapauta kulmansäätöpoljin.
• Ennen käynnistystä, varmista, että varsi on lukittu uuteen asentoon. Oikein suoritettuna, varsi sijoittautuu uuteen kohtaansa napsahtaen.

Kuva 10 90° 60° 45° 30° 0°

KÄYTTÖOHJEET

Leikkauslangan pituuden säätö

Automaattinen syöttö

• Tämä ruohonleikkuri toimitetaan automaattisen syötön leikkauspäällä. Leikkauslangan pituutta lisätään automaattisesti keskipaikoisvoiman toimesta, laitteen saavuttaessa enimmäismääräisen rpm:n.
• Kytke laite pois päältä ja kytke päälle uudelleen, lisätäksesi leikkauslankaa oikeaa leikkauskorkeutta varten. Leikkauslanka leikataan oikeaan korkeuteen leikkausterällä.

VAROITUS

Toistuva käynnistyminen ja pysäyttäminen saattaa aiheuttaa leikkauslangan nopean syötön.

Käsin syöttö

HUOM.: Katso kuva 11.

Leikkauslangan manuaalinen syöttö voi olla vaadittavaa työn alussa, mikäli leikkauslanka on liian lyhyt, eikä sitä voida vetää pois keskipakoisvoimalla.

• Paina vapautuspainiketta yhdellä kädellä ja vedä leikkauslankaa toisella kädellä.
• Jatka painamista ja leikkauslangan vetoa, kunnes linjan haluttu pituus on ulkona.

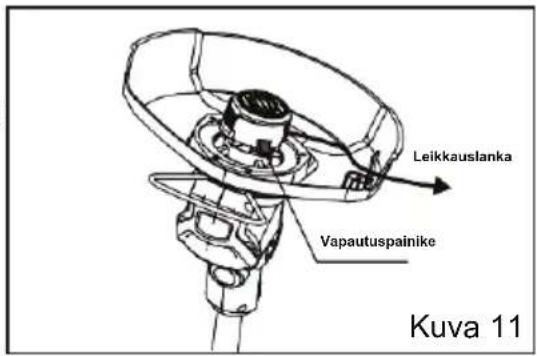

Leikkauslanka Vapautuspainike Kuva 11

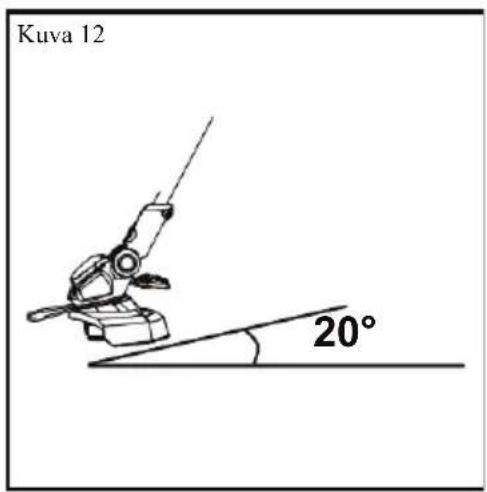

Leikkausvihjeet

HUOM.: Katso kuvat 12 ja 13.

• Pidä leikkuria aina turvallisella etäisyydellä kehosta ja omaksu turvallinen asento.
• Pidä leikkuri n. 20° kulmassa leikkausaluetta kohti; tämä tuottaa parhaan leikkausalueen. Käytä leikkauslangan ulompaa päätä parasta leikkausta ja pidempää käyttöikää varten
• Leikkuri leikkaa parhaiten, kun sitä käytetään puoliympyrän liikkeellä seisomakohtasi ympärillä.

Kuva 12 20°

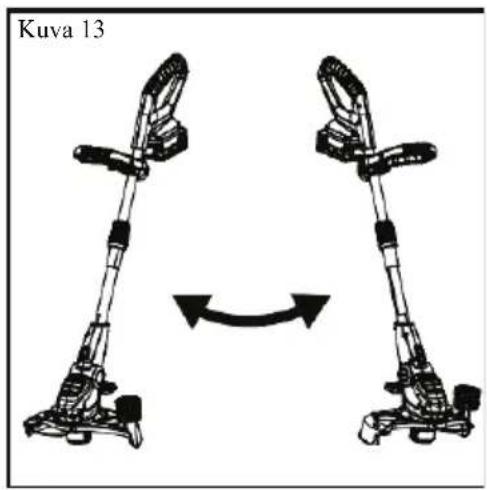

Kuva 13

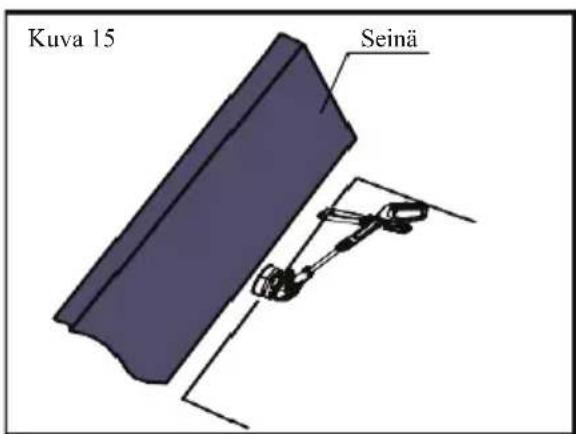

Leikkausreunat

HUOM.: Katso kuvat 14 ja 15.

Ruohonleikkuria voidaan käyttää leikkaamaan ruohikon reunoja. Käyttääksesi trimmeriä reunaleikkauksen tilassa.

• Paina muuntopainiketta leikkurissa ja pidä kuvassa 14 esitetyllä tavalla.
• Käännä akselia n. 90° myötäpäivään.
• Vapauta nyt muunto-painike lukitaksesi akselin uuteen kohtaan. Jos suoritettu oikein, muunto-painike tulee lukituksi uuteen asentoon napsahtavalla äänellä.
• Leikkuria voidaan siirtää ruohikon reunalla ohjauspyörien avulla leikkaus-suojassa. Säädä leikkauspään kulmaa parasta asentoa varten
• Varmista, että akselissa ei ole väljyyttä ennen leikkurin käynnistystä.

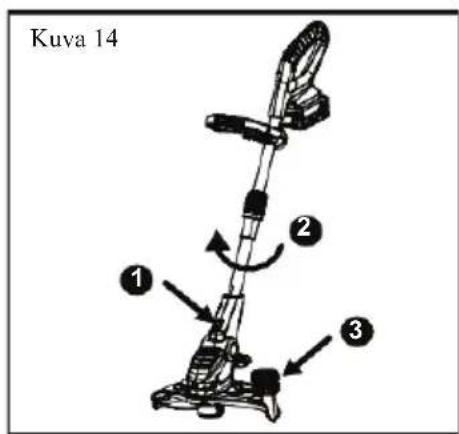

Kuva 14 ① ② ③

Kuva 15 Seinä

Puhdistus

!VAROITUS

Estääksesi vakavan henkilökohtaisen vamman, irrota akku koneesta ennen huoltoa, puhdistusta tai jäänteiden poistamista.

• Puhdista yksikkö kostealla liinalla ja laimealla pesuaineella.
• Älä upota laitetta tai mitään sen osaa veteen.
• Kosteus voi aiheuttaa sähköiskuvaaran. Pyyhi pois kaikki kosteus pehmeällä liinalla ja varmista, että kone on kuiva ennen akun vaihtoa.
• Käytä pientä harjaa tai pölynimuria puhdistaaksesi ilmanvaihtoaukot tuotteessa.
• Pidä ilmanvaihtoaukot avoimina.

Älä käytä liuottimia, voimakkaita pesuaineita, tiettyjä aromaattisia öljyjä, kuten mäntyä ja sitruunaa puhdistaessasi muovisia osia. Kemialliset aineet voivat vahingoittaa, heikentää tai tuhota muovisia osia, jotka voivat tuottaa vakavan henkilökohtaisen vamman.

Varastointi

Seuraavat askeleet tulee ottaa, jotta voidaan valmistella kone säilytystä varten.

• Puhdista kone edellä kuvatulla tavalla.
• Säilö laite kuivaan puhtaaseen sijaintipaikkaan. Älä säilö sitä syövyttävien materiaalien lähelle, kuten lannoitteet ja polttoaineet.
• Säilö laite sisätilaan, viileään ja kuivaan paikkaan, poissa lasten ulottuvilta.
• Varmista, että akku on irrotettu ennen säilytystä.

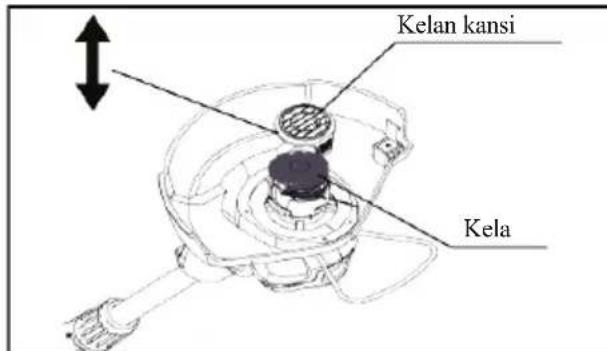

Leikkauslangan vaihto

HUOM.: Katso kuva 16.

Kelan kansi Kela

Kuva 16 (a)

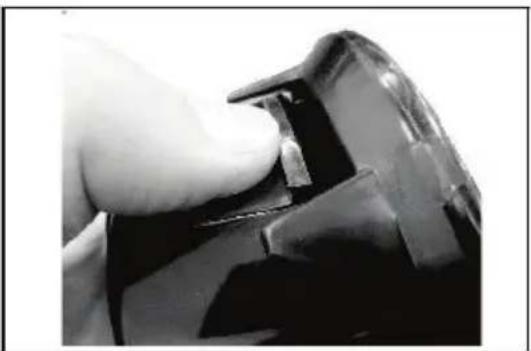

1. Paina kahta kansipidikettä sisäsuuntaisesti kelan kannessa ja irrota kansi hitaasti.
2. Irrota vanha käytetty kela ja vaihda se uuteen / uudelleen täytettyyn kelaan.

HUOM.: Varmista autom. syöttöpään sisäpuoli ja kela ovat puhtaita ja vapaita ruohosta ja liasta ennen uudelleen täyttöä.

1. Irrota yksi leikkauslangan pää kelan lovesta ja se silmukan aukkoon päässä.
2. Työnnä kelan kansi takaisin päähän niin, että kansipidike linjataan pään kanssa ja napsahtaa takaisin paikalleen.

! VAROITUS

• Leikkurin leikkauslanka haurastuu ajan mittaan ja voi vaatia vaihtoa, mikäli on murtumia ja leikkauksen suorituskyky ei ole tyydyttävä.
• Ennen kokoamista tai mitään säätöjä, varmista, että akku on irrotettu.
• Älä käytä leikkuria, mikäli kelan kantta ei ole varmistettu kansipidikkeillä.
• Älä käytä leikkuria, mikäli osat ovat vahingoittuneita tai liiallisesti kuluneita.
• Älä käytä jäykkää leikkauslevyä, harjan leikkauslevyä, teräsvaijeria, köyttä tai mitään liitettä tässä tuotteessa.

Huoltotaulukko

Ks. seuraavaa taulukkoa rutiinihuollon tietojen osalta:

Ominaisuudet	Vaatimukset	Ennen käyttöä	Käytön jälkeen	Uudelleen lataus	Kuukausittain	Vuosittain	Jos vahingoittunut	Vaadittaessa
Leikkuri	Silmämääräinen tarkastus	●		●
Kaasuvipu Tarkasta toiminta		●
Läsnaolokytkin Tarkista		●
Akun lukituskieleke Tarkista		●		●
Leikkauspään kokonaisuus.	Tarkista ja puhdista		●					●
Tuulctusristikot Puhdista		●	●
Leikkauslanka	Tarvikkeiden täydennys					●	●	●
Autom. syöttöpää Puhdista tarvike		●
							●	●
Kaikki saatavina olevat kiristimet	Kiristä uudelleen	●						●

Huolto

Huolto vaatii äärimmäistä huolellisuutta ja tulee suorittaa vain koulutetun huoltoteknikon toimesta. Huoltoa varten, ehdotamme, että palautat laitteen lähimpään valtuutettuun palvelukeskukseen korjauksia varten. Huoltoa suoritettaessa, käytä vain alkuperäisiä varaosia.

• Pidä kone kuivana, eikä siinä saa olla öljyä eikä rasvaa.
• Vähentääksesi tulipalon vaaraa, pidä moottori vapaana ruohonkorsista ja jäänteistä sekä kertymistä.
• Pidä kaikki mutterit, pultit ja ruuvit kireinä, voidaksesi varmistaa, että laitteisto on turvallisessa työskentelykunnossa.
• Älä koskaan peukaloi turvalaitteita. Tarkista ne säännöllisesti asiaankuuluvan toimivuuden osalta.
• Vääränlaiset korjaukset voivat tuottaa tuotteen vikatilan. Tämä vaarantaa sinut ja ympäristösi.

HUOMAA: Ks. tämän tuotteen mukana toimitettu takuukortti huoltosopimuksen tietojen osalta.

Vianmääritys

ONGELMA	SYY	RATKAISU
Trimmeri ei käynnisty liipaisinta painaessa	Akku loppuAkku ei yhdistettyViallinen akku	Lataa akku Aseta akkuuudelleen paikalleenVaihda akku
Ei leikattavaa ruohoa	Ei leikkauslankaa autom. syöttöpäässä	Vaihda leikkauslanka autom. syöttöpäässä
Liiallista tärinää	Ruohonkorret, jotka ovat kertyneet leikkauslangan kelaan ja leikkaussuojan alapuolelleAutom. syöttöpää ja leikkauslangan kela civät ole oikcin asctettuja	Puhdista leikkauslangan kela jaruohonkorsien leikkaussuojaAseta autom. syöttöpää uudelleen

Määritykset

TUOTTEEN TEKNISET TIEDOT
Kuvaus	18V Ruohonleikkuri
Leikkaushalkaisija 300mm
Pään tyyppi	Automaattinen syöttö , keskipakoisvoima
Leikkauslangan pituus (kela) 4m
Nailonisen leikkauslangan halkaisija 1,6mm
Moottorin tyyppi Harjattu
Moottorin määritys	18V DC
Moottorin nopeuden alue	7 200~8 800rpm
Pään artikulaatio	0~90, 5 kohtaa
Teleskooppivarren ulottuvuusalue 215mm
Varren halkaisija 25mm
Etukahvan ulottuvuusalue	0/180
Reunustustoiminto Kyllä
Tuotteen paino (ilman akkua) 2,1 Kg
Äänenpainetaso	Lpa: 76.7dB (A), K: 3dB (A)
Äänitehon taso (taattu)	Lwa: 93dB (A)
Tärinän kokonaisarvo (Max)	ah: 3,36m/s2, K: 1,5m/s2

Varoitus:

- Että ilmoitettu tärinän kokonaisarvo on mitattu standardin testimenetelmän mukaisesti ja voidaan käyttää yhden työkalun vertaamista toiseen;

- Että ilmoitettua tärinän kokonaisarvoa voidaan myös käyttää altistuksen ensisijaisessa arvioinnissa.

- Että tärinäpäästö voimatyökalun varsinaisen käytön aikana voi erota ilmoitetusta kokonaisarvosta riippuen tavasta, jolla työkalua käytetään; ja

- Koskien tarvetta tunnistaa varotoimenpiteitä käyttäjän suojaamiseksi, jotka perustuvat arvioituun altistukseen varsinaisissa käyttöolosuhteissa (huomioiden kaikki käyttösyklin osat kuten ajat, jolloin työkalu on kytkettynä pois päältä ja milloin se käy tyhjäkäynnillä laukaisuajan lisäksi).

VIGTIGE ANMAERKNINGER

Detaljer
