BEDIENUNGSANLEITUNG IQ18GTK MURRAY

Ursprüngliche Anweisungen 67

Vielen Dank, dass Sie sich für ein Murray-Produkt entschieden haben. Murray ist stolz auf die Qualität und Leistung aller seiner Produkte.

Diese Bedienungsanleitung hilft bei der Montage, der sicheren Verwendung und der Wartung Ihres Produkts. Bitte lesen Sie die folgenden Warnhinweise, um Ihre Sicherheit bei der Verwendung und die Langlebigkeit Ihres Produkts zu gewährleisten.

WARNUNG

Versuchen Sie nicht, dieses Produkt zu bedienen, bevor Sie alle Anweisungen, Sicherheitsvorschriften usw. in dieser Anleitung gründlich gelesen und vollständig verstanden haben. Die Nichtbeachtung kann zu Unfällen mit Stromschlag, Feuer und/oder schweren Verletzungen führen.

VERWENDUNGSZWECK

Dieses Produkt ist nur für den heimischen Grasschnitt bestimmt. Dieses Produkt ist nicht für den Buschschnitt oder den gewerblichen Gebrauch bestimmt..

Verwenden Sie das Produkt nur für Aufgaben, für die es vorgesehen ist.

Allgemeine Sicherheit

Warnung!

Lesen Sie die

Gebrauchsanweisung, bevor Sie die Maschine in Betrieb nehmen

Tragen Sie eine Schutzbrille und einen Gehörschutz, der den Sicherheitsstandards entspricht.

Tragen Sie festes, rutschfestes Schuhwerk.

Tragen Sie Sicherheitshandschuhe.

Verwenden Sie die Maschine nicht bei nassen Bedingungen und schützen Sie sie vor Regen und Feuchtigkeit

Achten Sie auf herausfliegende Gegenstände

Stellen Sie sicher, dass Personen mindestens 15 m entfernt sind und stoppen Sie die Maschine, wenn diese sich nähern

Batterien enthalten Lithium-Ionen. Entsorgen Sie Altbatterien nicht im Hausmüll. Wenden Sie sich an die örtliche Behörde, um herauszufinden, wie Sie Batterien ordnungsgemäß entsorgen können

Schützen Sie sich beim Laden vor der Gefahr eines Stromschlags.

Lesen Sie die Anweisungen, bevor Sie Wartungsarbeiten durchführen.

Warten Sie, bis alle Komponenten der Maschine vollständig angehalten sind und entnehmen Sie die Batterie.

Verwenden Sie keine starre Schneidscheibe.

Darf NICHT zusammen mit Haushaltsartikeln entsorgt werden.

Von Hitze und/oder offener Flamme fernhalten.

Nicht ins Wasser werfen.

Umgebungstemperatur max. 40°C

Halten Sie umstehende Personen fern.

Halten Sie während des Betriebs die Hände vom Schnittbereich fern.

Inhaltsverzeichnis

Merkmale & Definitionen

Merkmale & Lieferumfang 69

Allgemeine Sicherheit 70
Produktentsorgung 71

Montage
Auspacken 71
Die Trimmer-Schutzhaube montieren 72
Den Frontgriff montieren 72
Den Stoßschutz montieren 72

Betriebsanweisungen
Trennklinge 73
Den Trimmer betreiben 73
Akku einsetzen & entnehmen 73
Starten & Stoppen 74
Höheneinstellung 75
Winkeleinstellung des Trimmerkopfes 75
Einstellung der Fadenlänge 76
Schneidetipps 76
Kanten trimmen 77

Wartung & Pflege
Reinigung 78
Lagerung 78
Faden austauschen 79
Wartungsliste 80
Service 81

Fehlerbehebung
Fehlerbehebung 82
Spezifikationen 83

HINWEIS: DIE ANGABEN ZUR GARANTIE SIND NICHT IN DIESER BEDIENUNGSANLEITUNG ENTHALTEN. WEITERE INFORMATIONEN ZUR GARANTIE FINDEN SIE IN DEN ANDEREN MIT DIESEM SYSTEM GELIEFERTEN DOKUMENTEN.

DIE GARANTIEUNTERLAGEN KÖNNEN TECHNISCHE SPEZIFIKATIONEN ENTHALTEN, DIE FÜR JEDES MODELL SPEZIFISCH SIND UND NICHT IN DIESER BETRIEBSANLEITUNG BESCHRIEBEN SIND.

Merkmale & Lieferumfang

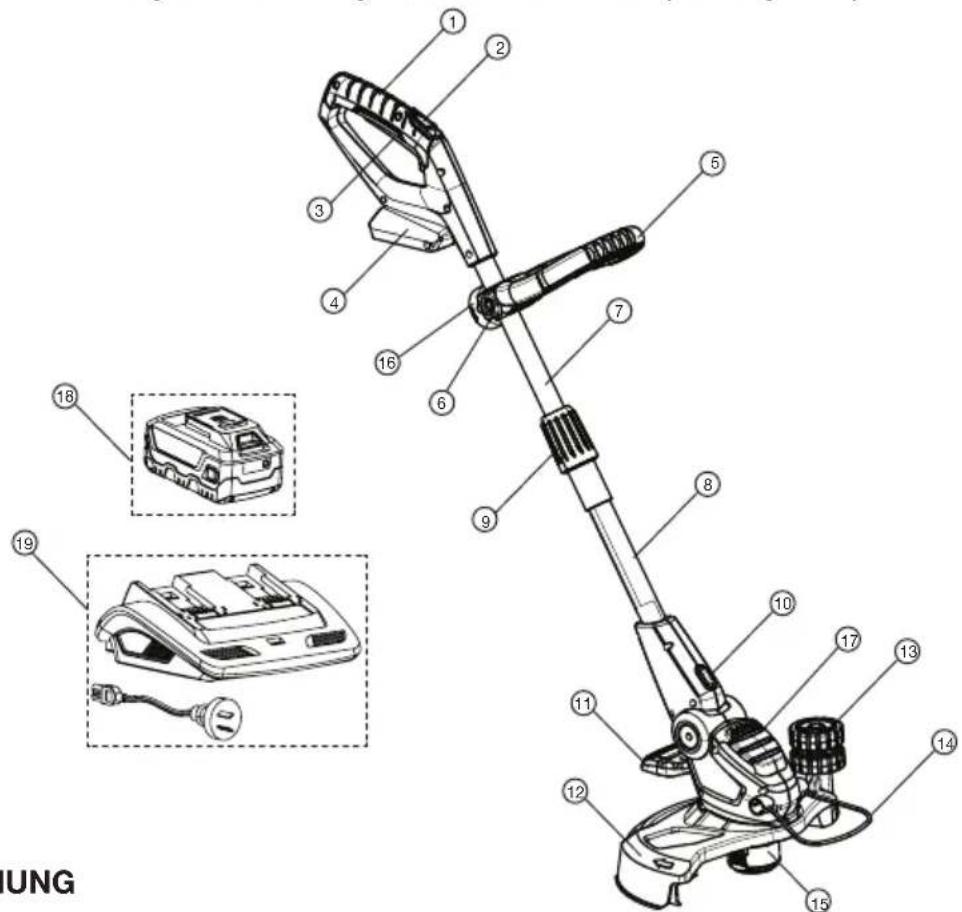

HINWEIS: Siehe Abbildung 1.

1 Betriebsgriff
2 Präsensschalter
3 Gashebel
4 Akkugehäuse
5 Frontgriff
6 Frontgriffsperre
7 Obere Stange (Teleskop)
8 Untere Stange (Fixiert)
9 Höheneinstellungsknopf
10 Stangenrotationstaste
11 Winkeleinstellungspedal
12 Trimmer-Schutzhaube
13 Führungsrad
14 Stoßschutz
15 Automatischer Vorschubkopf
16 Auffüllspule
17 Motorgehäuse

18 Akku (nicht bei allen Produkten enthalten)

19 Ladegerät (nicht bei allen Produkten enthalten)

- Bedienungsanleitung des Trimmers/Sicherheitshandbuch (nicht abgebildet - Anleitung für Akku & Ladegerät/Sicherheitshandbuch (nicht abgebildet)

Nehmen Sie das Produkt nicht in Betrieb, wenn eine Komponente fehlt oder beschädigt ist. Lassen Sie fehlende oder beschädigte Komponenten reparieren oder ersetzen.

Allgemeine Sicherhei

- Bewahren Sie dieses Handbuch zum späteren Nachschlagen an einem sicheren Ort auf und schlagen Sie regelmäßig darin nach. Stellen Sie sicher, dass auch andere Benutzer dieses Handbuch lesen und sich der Risiken für die Produktsicherheit bewusst sind.

- Die Maschine darf nur mit einem Original Briggs & Stratton Lithium-Ionen-Akku (18 V) betrieben werden. Bei der Verwendung von batteriebetriebenen Maschinen sollten immer grundlegende Sicherheitsvorkehrungen getroffen werden, um das Risiko des Auslaufens von Batterien und Verletzungen zu verringern.

- Machen Sie sich mit allen Bedienelementen und deren ordnungsgemäßer Bedienung vertraut, bevor Sie die Maschine in Betrieb nehmen. Verstehen Sie, wie man die Maschine stoppt und wie man im Notfall den Strom abschaltet.

- Überprüfen Sie sorgfältig den Bereich, in dem die Maschine eingesetzt werden soll. Entfernen Sie alle Steine, Stöcke, Drähte, Knochen, Spielzeug und andere Gegenstände, über die man stolpern könnte und die vom Schneidmechanismus hochgeschleudert werden könnten. Geschleuderte Gegenstände können zu schweren Verletzungen führen.

- Tragen Sie immer eine Gesichtsmaske oder eine Staubmaske, wenn Sie die Maschine in einer staubigen Umgebung betreiben.

- Tragen Sie immer geeignete Kleidung und keine lose Kleidung (oder Schmuck usw.), die sich in beweglichen Teilen verfangen kann.

- Betreiben Sie diese Maschine nicht barfuß oder mit Sandalen oder leichten Schuhen (z.B. Leinenschuhe). Tragen Sie lange Hosen und schwere Schuhe.

- Betreiben Sie das Gerät nicht unter Einfluss von Alkohol oder Drogen.

- Seien Sie aufmerksam und bedienen Sie das Gerät nicht, wenn Sie müde sind. Achten Sie darauf, was Sie tun und stellen Sie sicher, dass sich andere Ihrer Absichten bewusst sind, bevor Sie beginnen.

- Vermeiden Sie den Einsatz der Maschine in gefährlichen Umgebungen. Verwenden Sie die Maschine nur bei Tageslicht oder bei gutem Kunstlicht.

- Agieren Sie bei der Verwendung des Trimmers nicht hektisch. Gehen Sie immer langsam und laufen Sie niemals mit der Maschine. Übertreiben Sie nicht und halten Sie zu jeder Zeit das Gleichgewicht.

- Bevor Sie die Maschine prüfen, einstellen, warten oder reinigen, stoppen Sie immer den Trimmer und entfernen Sie den Akku.

- Wenn die Maschine zu stark zu vibrieren beginnt, lassen Sie die Maschine überprüfen, bevor Sie sie wieder verwenden. Die Beurteilung einer Maschine auf Schwingungsprobleme reduziert im Allgemeinen das Risiko von Verletzungen oder Produktausfällen.

- Lassen Sie die Maschine nicht über ihrer Schneidkapazität arbeiten. Die Maschine arbeitet besser und sicherer, wenn sie in dem Tempo schneiden darf, für das sie ausgelegt ist.

- Verwenden Sie das Gerät nicht im Innenbereich. Lagern Sie das Gerät nur in Innenräumen an einem trockenen und sicheren Ort. Lagern Sie die Maschine außerhalb der Reichweite von Kindern.

- Warten Sie die Maschine immer gemäß dem Abschnitt Wartung in dieser Anleitung.

- Wenn die Maschine auf Fremdkörper trifft, prüfen Sie immer auf Beschädigungen.

- Lassen Sie das Gerät nicht von Kindern oder Personen mit Behinderungen bedienen.

- Seien Sie äußerst vorsichtig, wenn Sie sich blinden Ecken, Türen, Sträuchern, Bäumen oder anderen Gegenständen nähern, die Ihre Sicht und den Weg der Maschine verdecken können.

- Verwenden Sie das Gerät nicht in der Nähe von heißer Asche, brennbaren Materialien und tauchen Sie es nicht in Flüssigkeiten. Dies kann Brände, schwere Verletzungen oder Produktschäden verursachen.

- Stecken Sie keine Gegenstände in die Lüftungsgitter. Verwenden Sie das Gerät nicht mit blockierten Öffnungen, halten Sie die Öffnungen frei von allem, was den Luftstrom zum Motor beeinträchtigen könnte.

- Richten Sie die Maschine nicht in Richtung von Personen oder Haustieren.

- Vermeiden Sie Bäume und Sträucher. Baumrinde, Holzlatten, Gleise und Zaunpfosten können durch die Fäden leicht beschädigt werden.

SICHERHEIT & HANDHABUNG

Allgemeine Sicherheit

- Das Produkt muss vor der Inbetriebnahme der Maschine vollständig montiert sein.

- Wann immer Sie die Maschine alleine lassen, müssen Sie sicherstellen, dass der Akku aus der Maschine entfernt wurde.

- Informationen über die Restrisiken, die trotz des integrierten Sicherheitsdesigns und der ergänzenden Schutzmaßnahmen bestehen bleiben.

- Im Falle eines Unfalls oder einer Panne lassen Sie den Auslöser los und entfernen Sie den Akku. Halten Sie die Maschine und den Akku getrennt.

- Benutzen Sie die Maschine nicht bei schlechten Wetterbedingungen, insbesondere bei Blitzschlaggefahr.

- Beachten Sie, dass der Betreiber oder Benutzer für Unfälle oder Gefahren verantwortlich ist, die sich für andere Personen oder deren Eigentum ergeben.

- Schalten Sie die Maschine nur ein, wenn Ihre Hände und Füße weit genug von den Schneidmitteln entfernt sind.

Produktentsorgungl

KORREKTE ENTSORGUNG DES PRODUKTS

Elektroaltgeräte dürfen nicht über den Hausmüll entsorgt werden. Bitte bringen Sie diese Geräte zum Recycling zu den vorhandenen Einrichtungen. Erkundigen Sie sich bei Ihrer örtlichen Behörde oder Ihrem Händler nach Möglichkeiten zum Recycling. Der Akku enthält Materialien, die für Sie und die Umwelt gefährlich sind. Daher muss er entfernt und separat in einer Entsorgungsstelle entsorgt werden, die Lithium-Ionen-Akkus akzeptiert.

Weitere Informationen zur Entsorgung von Batterien und Ladegeräten finden Sie im Handbuch für Briggs & Stratton 18V Batterien und Ladegeräte.

KORREKTE ENTSORGUNG DER VERPACKUNG

Die Verpackung besteht aus Karton und entsprechend gekennzeichneten Kunststoffen, die recycelt werden können. Entsorgen Sie diese Materialien bitte in einer Weise, dass sie recycelt werden können.

Notfallkontakt

In den seltenen Fällen, in denen ein Akku beschädigt ist und der Inhalt ausläuft oder mit der Haut einer Person in Berührung kommt, Augen oder aufgenommen wird, befolgen Sie die Anweisungen zur ersten Hilfe im Handbuch des Akkus und des Ladegeräts. Wenden Sie sich außerdem umgehend an einen Arzt.

MONTAGE

Auspacken

Dieses Produkt muss montiert werden.

• Entfernen Sie das Produkt und das Zubehör vorsichtig aus der Verpackung. Achten Sie darauf, dass alle in der Packliste aufgeführten Teile enthalten sind. Siehe Seite 3.
• Das Verpackungsmaterial darf erst entsorgt werden, wenn Sie das Produkt sorgfältig geprüft und sichergestellt haben, dass es sich in einwandfreiem Betriebszustand befindet..

WARNUNG

Versuchen Sie nicht, dieses Produkt zu modifizieren oder Zubehör herzustellen, das nicht für die Verwendung mit diesem Produkt empfohlen wird. Jede derartige Änderung oder Modifikation ist ein Missbrauch und birgt das Risiko schwerer Verletzungen. Betreiben Sie die Maschine nur, wenn die Montage einschließlich Schutzvorrichtungen, Griffe und Kabelbaum abgeschlossen ist. Setzen Sie den Akku erst in das Produkt, wenn Sie die komplette Montage abgeschlossen haben.

Trimmer-Schutzhaube montieren

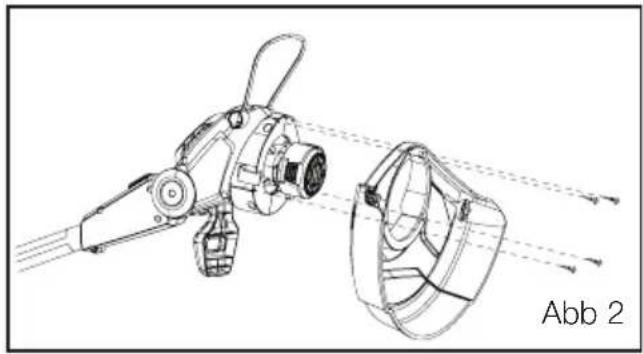

HINWEIS: Siehe Abbildung 2

• Entfernen Sie die Befestigungsschrauben vom Motorgehäuse. Diese sind auf dem Motorgehäuse vormontiert, um dem Endverbraucher das Auffinden zu erleichtern.
• Richten Sie die Trimmer-Schutzhaube wie abgebildet aus und drücken Sie sie auf das Motorgehäuse auf. Die Schutzhaube rutscht auf und liegt sicher auf dem Motorgehäuse auf.
• Ziehen Sie alle vier Befestigungsschrauben an und befestigen Sie die Trimmer-Schutzhaube

Verwenden Sie das Gerät erst, wenn Sie die Trimmer-Schutzhaube installiert haben. Bei Nichtgebrauch der Trimmer-Schutzhaube können Gegenstände herumgeschleudert werden, die zu schweren Verletzungen des Bedieners führen.

Verwenden oder montieren Sie Akku erst, wenn Sie die Trimmer-Schutzhaube vollständig installiert oder entfernt haben.

Den Frontgriff montieren

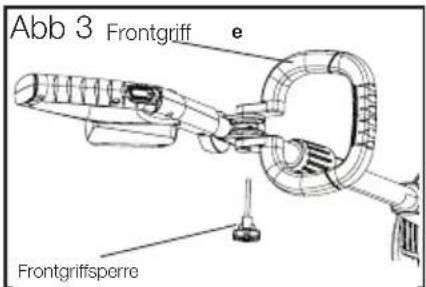

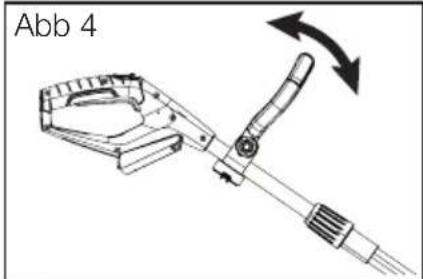

HINWEIS: Siehe Abbildung 3 & 4.

Möglicherweise ist der Frontgriff bei der Lieferung lose und muss angepasst werden. Der Frontgriff kann für die verschiedensten gewünschten Arbeitswinkel eingestellt werden.

• Drücken Sie den Frontgriff so auf die Stange, dass der Griff in einem Winkel zum Betriebsgriff steht.
• Platzieren Sie den Frontgriff so an der Stange, dass es Ihnen eine komfortable Bedienung ermöglicht. Stellen Sie den Frontgriff so ein, dass Sie sich wohl fühlen.
• Schieben Sie den Verriegelungsknopf durch das Loch im Frontgriff und ziehen Sie ihn vollständig an.
• Überprüfen Sie die korrekte Position des Griffs und sichern Sie ihn ausreichend.

Abb 3 Frontgriff e Frontgriffsperre

Abb 4

Den Stoßschutz montieren

HINWEIS: Siehe Abbildung 5.

Der Stoßschutz wurde entwickelt, um Blumen, Bäume und Gartenmöbel während des Betriebs zu schützen.

HINWEIS: Siehe Abbildung 6.

Der Trimmer ist mit einer Trennkklinge auf der Trimmer-Schutzhaube ausgestattet.

Ersetzen Sie die Trennklinge, wenn die Trimmeffizienz nachlässt.

Dadurch wird die beste Leistung gewährleistet.

WARNUNG

Die Trennklinge ist scharf.

Den Trimmer betreiben

Halten Sie den Trimmer mit der rechten Hand am hinteren Griff und der linken Hand am Frontgriff. Halten Sie die beiden Griffe während des Betriebs gut fest. Der Trimmer sollte in einer bequemen Position gehalten werden, wobei der hintere Handgriff in Hüfthöhe liegt. Betreiben Sie den Trimmer immer mit Vollgas. Wenn sich Fremdkörper um den Schneidkopf wickeln, lassen Sie den Auslöser los, entfernen Sie den Akku und entfernen Sie dann die Fremdkörper.

WARNUNG

• Das Motorgehäuse kann während des Betriebs heiß werden. Legen Sie Ihren Arm, Ihre Hand oder jeglichen anderen Körperteil während des Betriebs nicht auf das Motorgehäuse.
• Positionieren Sie das Gerät auf der rechten Seite des Bedieners und betreiben Sie das Gerät niemals so, dass die Unterseite des Motors über der Taille liegt.
• Umgekehrte Ausrichtung, wenn eine Verwendung mit der linken Hand erwünscht ist.

Den Akku einsetzen & entfernen

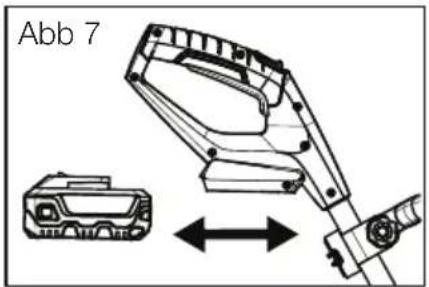

HINWEIS: Siehe Abbildung 7.

• Richten Sie die Führungsrippen am Akku mit den Nuten in der Akkuaufnahme des Gerätes aus.
• Drücken Sie den Akku in das Akkugehäuse des Rasentrimmers.
• Vergewissern Sie sich, dass die Verriegelung auf der Unterseite des Akkus einrastet und dass der Akku vollständig eingerastet und im Rasentrimmers befestigt ist, bevor Sie mit dem Betrieb beginnen.

- Wenn die Maschine nicht sofort benutzt werden soll, entfernen Sie den Akku.

- Um den Akku zu entfernen, drücken Sie den Entriegelungshebel am Akku und ziehen Sie ihn aus dem Rasentrimmer heraus. Lesen Sie im Akkuhandbuch nach, wie Sie den Auslöser finden können.

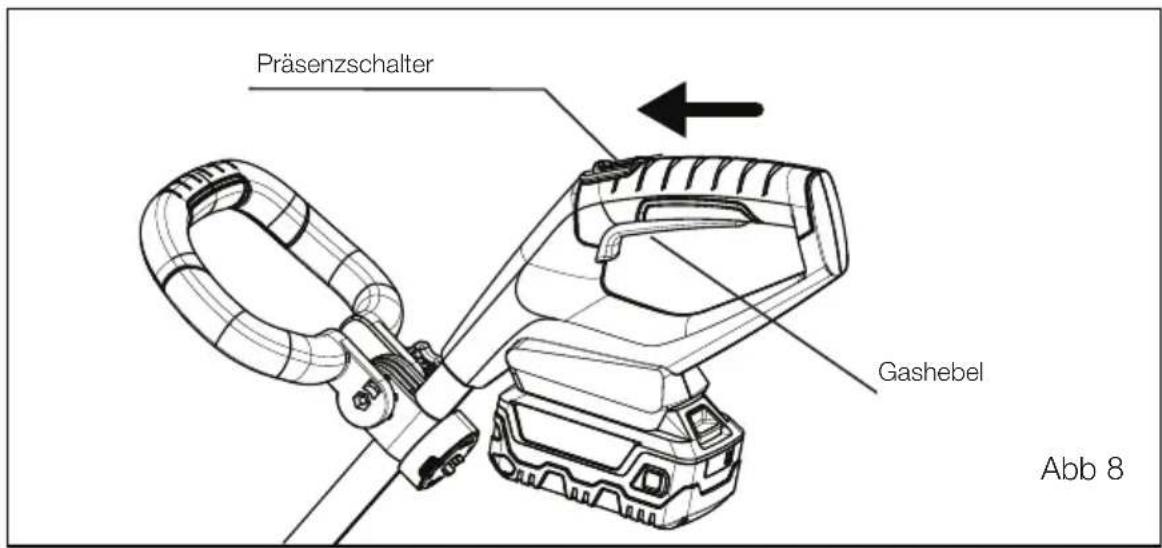

HINWEIS: Siehe Abbildung 8.

PRÄSENZSCHALTER

Der Präsenzschalter reduziert die Möglichkeit eines unbeabsichtigten Einschaltens. Der Präsenzschalter befindet sich am Griff über dem Gashebel. Der Präsenzschalter muss nach vorne geschoben werden, bevor Sie den Gashebel betätigen. Die Sperre wird bei jedem Loslassen des Gashebels zurückgesetzt.

Den Trimmer STARTEN:

• Drücken Sie den Präsenzschalter nach vorne und halten Sie ihn in Position.
• Drücken Sie den Gashebel. Dadurch wird der Rasentrimmer gestartet.
• Lassen Sie den Präsenzschalter los, während Sie den Gashebel gedrückt halten.
• Lassen Sie dem Schneidkopf einige Sekunden Zeit, um die maximale Drehzahl zu erreichen.

Den Trimmer STOPPEN:

• Lassen Sie den Gashebel los.
- Lassen Sie den Schneidkopf vollständig zum Stillstand kommen.
- Entfernen Sie den Akku aus dem Gerät.

Präsenzschalter Gashebel Abb 8

Höheneinstellung

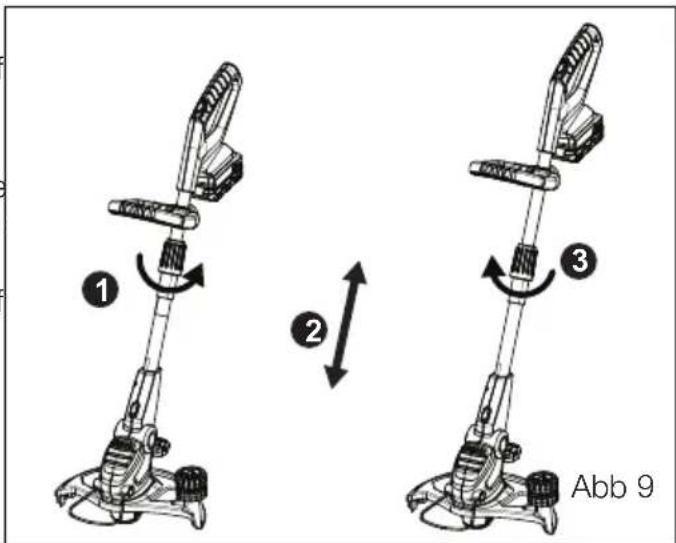

HINWEIS: Siehe Abbildung 9.

• Drehen Sie den Höheneinstellungsknopf gegen den Uhrzeigersinn, um die Sperre zu lösen.
• Stellen Sie die Länge der oberen Stange auf eine für den Betrieb geeignete Höhe ein.
• Drehen Sie den Höheneinstellungsknopf im Uhrzeigersinn, um die Stange zu verriegeln.

WARNUNG

Vergewissern Sie sich vor der Inbetriebnahme, dass die Stange gesichert ist.

Winkeleinstellung des Trimmerkopfes

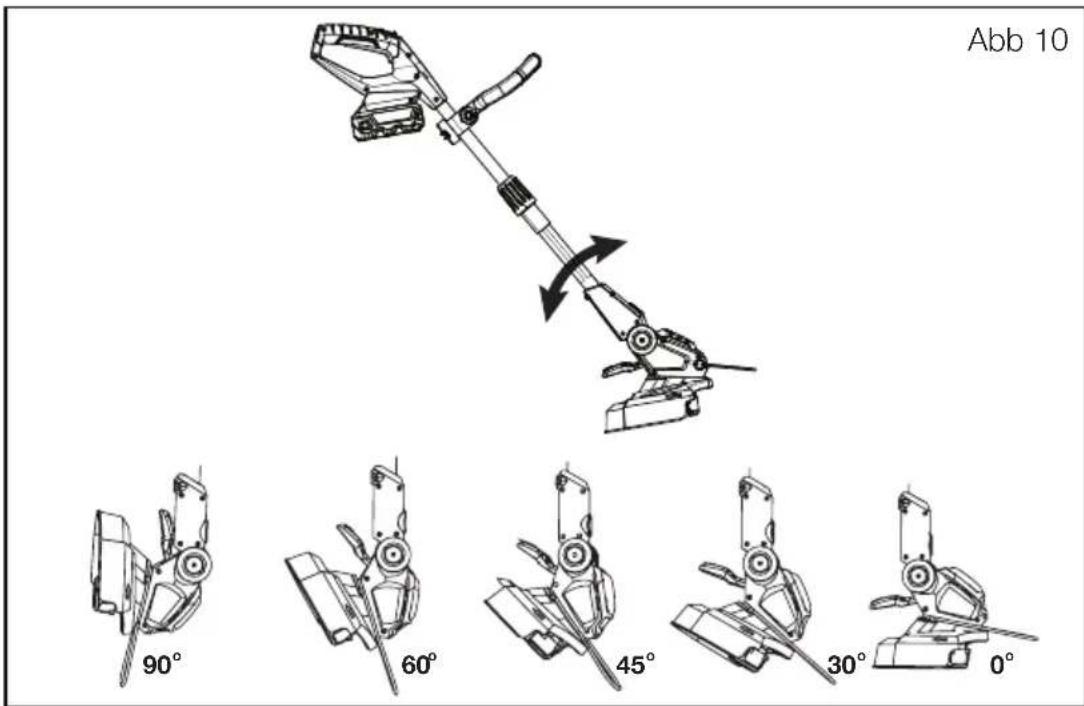

HINWEIS: Siehe Abbildung 10.

• Der Trimmerkopf des Rasentrimmers kann leicht in 5 verschiedenen Winkeln eingestellt werden, um eine einfache Bedienung zu gewährleisten.
• Stoppen Sie den Rasentrimmer.
• Positionieren Sie den Trimmerkopf des Rasentrimmers auf dem Boden und drücken Sie das Winkeleinstellungspedal mit dem Fuß.
• Neigen Sie die Betätigungsstange in den gewünschten Winkel und lassen Sie das Winkeleinstellungspedal los.
• Vergewissern Sie sich vor dem Start, dass die Stange in der neuen Position fixiert ist. Bei richtiger Ausführung fällt die Stange in die neue Position und rastet ein.

Abb 10 90° 60° 45° 30° 0°

Einstellung der Fadenlänge

Auto-Zufuhr

• Dieser Rasentrimmer wird mit einem Trimmerkopf mit Auto-Zufuhr geliefert. Die Länge des Fadens wird automatisch durch die Zentrifugalkraft vergrößert, wenn das Gerät die maximale Drehzahl erreicht.
• Schalten Sie das Gerät aus und wieder ein, um die den Faden auf die richtige Schnittlänge zu bringen. Der Trimmerfaden wird durch die Trennklinge auf die richtige Länge geschnitten.

WARNUNG

Wiederholtes Starten und Stoppen kann dazu führen, dass der Trimmfade schnell zugeführt wird.

Manuelle Zufuhr

HINWEIS: Siehe Abbildung 11.

Die manuelle Zufuhr des Trimmerfadens kann zu Beginn der Arbeit erforderlich sein, wenn der Schneidfaden zu kurz ist und nicht durch die Zentrifugalkraft herausgezogen werden kann.

• Drücken Sie den Entriegelungsknopf mit einer Hand und ziehen Sie mit der anderen Hand den Trimmerfaden heraus.
• Drücken und ziehen Sie den Faden weiter, bis dieser gewünschte Länge hat.

Trimmerfaden Trimmer Line Release-Buttonste Abb 11

Schneidetipps

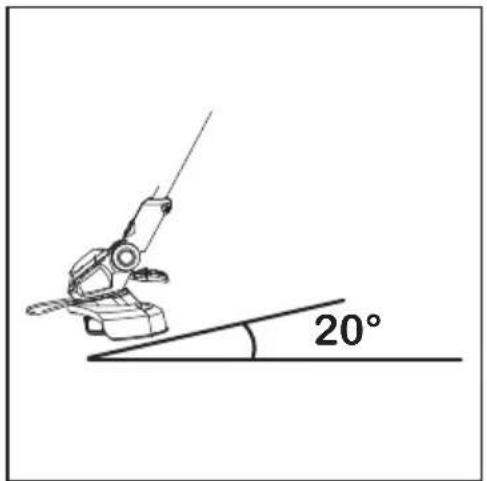

HINWEIS: Siehe Abbildung 12 & 13.

• Halten Sie den Trimmer immer in sicherer Entfernung vom Körper und nehmen Sie eine sichere Haltung ein.
• Halten Sie den Trimmer in einem Winkel von ca. 20° zu dem zu schneidenden Bereich geneigt, dies ist der beste Schnittbereich. Verwenden Sie das äußere Ende des Fadens, um den besten Schnitt und eine längere Lebensdauer zu gewährleisten.
• Der Trimmer schneidet am besten, wenn Sie ihn in einer halbkreisförmigen Bewegung um Ihre Stehposition schwingen

20°

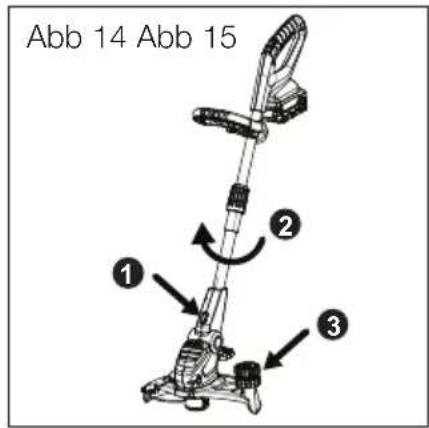

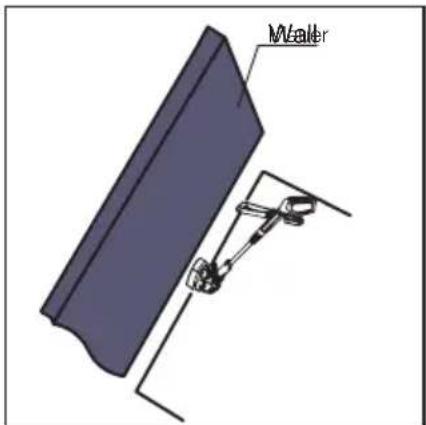

HINWEIS: Siehe Abbildung 14 & 15.

Der Rasentrimmer kann zum Schneiden der Rasenkanten verwendet werden. So verwenden Sie den Trimmer zum Schneiden von Kanten:

• Drücken Sie die Konvertiertaste am Trimmer und halten Sie sie wie in Abbildung 14 dargestellt.
  • Drehen Sie die Stange im Uhrzeigersinn um ca. 90°.
• Lassen Sie nun die Konvertiertaste los, um die Stange in der neuen Position zu fixieren. Bei richtiger Ausführung wird die Konvertiertaste mit einem Klickgeräusch an einer neuen Position verriegelt.
• Der Trimmer kann mit Hilfe von Führungsrädern auf der Trimmer-Schutzhaube entlang der Rasenkante bewegt werden. Stellen Sie den Winkel des Trimmerkopfes auf die beste Position ein.
• Stellen Sie vor dem Start des Trimmers sicher, dass die Stange kein Spiel hat.

Abb 14 Abb 15 ① ② ③

Mealer

Reinigung

WARNUNG

Um schwere Verletzungen zu vermeiden, entfernen Sie den Akku und den Schlüssel aus dem Trimmer, bevor Sie ihn warten, reinigen oder Schmutz entfernen. Die Unterseite des Mähwerks sollte nach jedem Gebrauch gereinigt werden, da sich Grasabfälle, Blätter, Schmutz und andere Ablagerungen ansammeln, die Rost und Korrosion verursachen. Entfernen Sie alle Gras- und Laubablagerungen auf oder um die Motorabdeckung herum. Wenn sich während der Verwendung Ablagerungen auf der Unterseite des Mähers ansammeln, stoppen Sie den Motor, entfernen Sie den Akku und neigen Sie den Mäher dann nach vorne oder auf die Seite und kratzen Sie ihn mit einem geeigneten Werkzeug ab.

• Reinigen Sie das Gerät mit einem feuchten Tuch und einem milden Reinigungsmittel.
  • Tauchen Sie weder den Mäher noch seine Teile in Wasser.
• Feuchtigkeit kann zu Stromschlaggefahr führen. Wischen Sie alle Feuchtigkeit mit einem weichen, trockenen Tuch ab und stellen Sie sicher, dass das Gerät trocken ist, bevor Sie den Akku und den Schlüssel wieder einsetzen/stecken.
• Verwenden Sie eine kleine Bürste oder einen Staubsauger, um die Lüftungsöffnungen des Produktes zu reinigen.
• Halten Sie die Lüftungsöffnungen frei von Hindernissen.

Verwenden Sie bei der Reinigung von Kunststoffteilen keine Lösungsmittel, starke Reinigungsmittel oder gewisse aromatische Öle wie Kiefer und Zitrone. Chemikalien können die Kunststoffbauteile beschädigen, schwächen oder zerstören, was zu schweren Verletzungen führen kann.

Lagerung

Die folgenden Schritte sollten durchgeführt werden, um die Maschine für die Lagerung vorzubereiten.

• Reinigen Sie die Maschine wie im vorherigen Abschnitt beschrieben.
• Lagern Sie den Trimmer an einem trockenen, sauberen Ort. Lagern Sie ihn nicht in der Nähe von korrosiven Materialien wie Düngemittel oder Kraftstoff.
• Lagern Sie den Trimmer in Innenräumen, an einem kühlen, trockenen Ort und außerhalb der Reichweite von Kindern.
• Entfernen Sie den Akku, bevor Sie das Gerät verstauen.

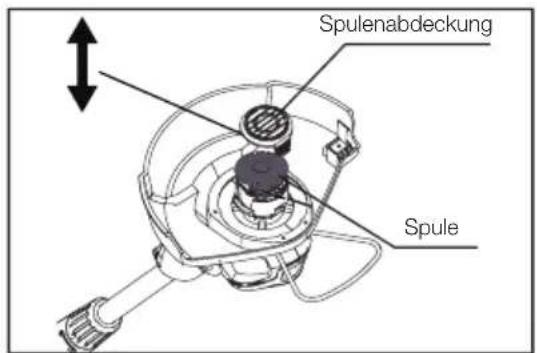

HINWEIS: Siehe Abbildung 16

Spulenabdeckung Spule

Abb 16 (a)

1. Drücken Sie zwei Abdeckungsklammern nach innen auf die Spulenabdeckung und entfernen Sie die Abdeckung langsam.
2. Nehmen Sie die alte gebrauchte Spule heraus und ersetzen Sie sie durch eine neue / nachgefüllte Spule.

HINWEIS: Vergewissern Sie sich, dass der Innenraum des automatischen Zufuhrkopfes und der Spule sauber und frei von Gras und Erde ist, bevor Sie sie nachfüllen.

1. Entfernen Sie ein Ende des Fadens von der Spulenkerbe und schieben Sie ihn in einen Ösenschlitz am Kopf.
2. Schieben Sie die Spulenabdeckung wieder auf den Kopf, so dass die Abdeckclips mit

WARNUNG

• Der Trimmerfaden wird mit der Zeit abgenutzt und muss ersetzt werden, wenn die Fäden reißen und Schnittleistungen nicht zufriedenstellend sind.
• Vergewissern Sie sich vor der Montage oder Einstellung, dass der Akku entfernt wurde.
• Betreiben Sie den Trimmer nicht, wenn die Spulenabdeckung nicht mit den Abdeckclips gesichert ist.
• Betreiben Sie den Trimmer nicht, wenn Komponenten beschädigt oder übermäßig abgenutzt sind.
• Verwenden Sie keine starre Schnittscheibe, Bürstenschneider Klinge, Stahldraht, Seil oder eine andere Befestigung an diesem Produkt.

Wartungsliste

Anweisungen für die routinemäßige Wartung entnehmen Sie bitte der folgenden Tabelle.

Merkmale Anforderungen		Vor Vewrwendung	Nach Vewrwendung	Aufladen	Monatlich	Jährlich	Wenn beschädig	Wie erforderlich
Merkmale Anforderungen		●		●
Trimmer Visuelle Untersuchung		●
Gashebel Betrieb überprüfen		●
Notschalter Überprüfen		●		●
Akkusperre Überprüfen			●					●
Schneidekopf Überprüfen & Reinigen		●	●
Lüftungsgitter Reinigen						●	●	●
Trimmerfaden Auto-Zufuhrkopf	Austauschen	●
	Reinigen						●	●
Alle zugänglichen Befestigungselemente	Austauschen	●						●
	Festziehen

Service

Die Wartung erfordert äußerste Sorgfalt und Kenntnisse und sollte nur von einem qualifizierten Techniker durchgeführt werden. Für den Service empfehlen wir Ihnen, das Produkt zur Reparatur an den nächstgelegenen autorisierten Kundendienst zurückzusenden. Verwenden Sie bei der Wartung nur Original-Ersatzteile.

• Halten Sie die Griffe trocken, sauber, öl- und fettfrei.
• Um die Brandgefahr zu verringern, halten Sie den Motor frei von Gras, Laub und Ablagerungen.
• Ziehen Sie alle Muttern und Schrauben fest, um sicherzustellen, dass sich das Gerät sicher bedienen lässt.
• Manipulieren Sie niemals die Sicherheitsvorrichtungen. Überprüfen Sie sie regelmäßig auf ihre ordnungsgemäße Funktion.

HINWEIS: Die Kontaktdaten für den Kundendienst finden Sie auf der mit diesem Produkt gelieferten Garantiekarte.

Fehlerbehebung

PROBLEM GRUND LÖSUNG
Trimmer startet nicht, wenn der Gashebel gedrückt wird	Leerer AkkuAkku nicht richtig positioniertFehlerhafter Akku	Akku aufladenAkku neu einsetzenAkku austauschen
Schneidet kein Gras Kein Trimmerfaden im Auto-Zufuhrkopf		Setzen Sie einen neuen Faden in den Auto-Zufuhrkopf ein
Übermässige Vibration Grasabfälle haben sich auf der Fadenspule und auf der Unterseite des Trimmerschutzes angesammelt.Auto-Zufuhrkopf und Fadenspule nicht richtig montiert		Reinigen Sie die Fadenspule und die Trimmer-Schutzhaube von Grasabfällen.Setzen Sie den Auto-Zufuhrkopf wieder ein.

TECHNISCHE SPEZIFIKATIONEN

Spezifikationen

PRODUKTSPEZIFIKATIONEN
Beschreibung	18V, Rasentrimmer
Schnittdurchmesser 300 mm
Kopftyp Auto-Zufuhr, zentrifugal
Fadenlänge (Spule) 4 m
Durchmesser des Nylonfadens 1,6 mm
Motortyp Bürste
Motorspezifikation 18V DC
Motordrehzahl	7200~8800 U/min
Laufen Sie die Motordrehzahl 8000 U/min
Kopfbewegung 0~90 5 Positionen
Länge der Stange (Teleskop) 215 mm
Stangendurchmesser	25 mm
Drehbereich des Frontgriffs	0/180
Kantenfunktion	Ja
Produktgewicht (Nohne Akku)	2,1 Kg
Schalldruckpegel	Lpa: 76,7 dB (A), K: 3 dB (A)
Schallleistungspegel (gemessen)	Lwa: 88 dB (A)
Schallleistungspegel (garantiert)	Lwa: 93 dB (A)
Vibrationsgesamtwert (max.)	ah: 3,36m/s2, K: 1,5m/s2

Warnung:

• Dass der angegebene Vibrationsgesamtwert nach einem Standardprüfverfahren gemessen wurde und zum Vergleich eines Werkzeugs mit einem anderen verwendet werden kann;
• Dass der angegebene Vibrationsgesamtwert auch für eine vorläufige Beurteilung der Exposition verwendet werden kann.
• Dass die Schwingungsemission während des tatsächlichen Einsatzes des Elektrowerkzeugs je nach Einsatz des Werkzeugs vom angegebenen Gesamtwert abweichen kann; und die Notwendigkeit von Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt werden, die auf einer Schätzung der Exposition unter den tatsächlichen Einsatzbedingungen beruhen (unter Berücksichtigung aller Teile des Betriebszyklus, wie z. B. der Zeiten, in denen das Werkzeug ausgeschaltet wird und in denen es außer Betrieb ist, zusätzlich zur Auslösezeit).

Dettagli

SPECIFICHE DEL PRODOTTO
Descrizione	Tagliaerba 18V
Diametro di taglio 300 mm
Kopftyp Autoalimentata, centrifuga
Fadenlänge (Spule) 4 m
Durchmesser des Nylonfadens 1.6mm
Motortyp A spazzole
Motorspezifikation 18V DC
Motordrehzahl	7200~8800rpm
Laufen Sie die Motordrehzahl 8000rpm
Kopfbewegung 0~90 5 posizioni
Länge der Stange (Teleskop) 215 mm
Stangendurchmesser 25 mm
Drehbereich des Frontgriffs 0/180
Kantenfunktion Si
Produktgewicht (Nohne Akku) 2,1 Kg
Schalldruckpegel	Lpa: 76,7 dB (A), K: 3 dB (A)
Schalleistungspegel (gemessen)	Lwa: 88 dB (A)
Schalleistungspegel (garantiert)	Lwa: 93 dB (A)
Vibrationsgesamtwert (max.)	ah: 3,36m/s2, K: 1,5m/s2

VEILIGHEID EN VEILIGHEID EN

Algemene Veiligheid

1 Drifthantag
2 Aktuell brytare
3 Gasspak
4 Batterihölje
5 Främre handtag

6 Låsknapp på främre handtag
