BEDIENUNGSANLEITUNG IQ18LBVK MURRAY

POSTUPY PRO SESTAVENÍ

Vybalení

POSTUPY PRO SESTAVENÍ

POSTUPY PRO SESTAVENÍ

Umístění baterie

INSTALACE BATERIÍ

TÄRKEITÄ TURVALLISUUTEEN LIITTYVIÄ VAROITUKSIA

Vielen Dank für den Kauf Ihres Murray-Produkts. Murray ist stolz auf die Qualität und Leistung all seiner Produkte. Diese Bedienungsanleitung wird Ihnen bei der Montage, dem sicheren Betrieb und der Wartung Ihres Produkts helfen. Bitte lesen Sie die folgenden Warnhinweise, um die Sicherheit und die lange Lebensdauer Ihres Produkts zu gewährleisten.

WARNUNG

Versuchen Sie nicht, dieses Produkt in Betrieb zu nehmen, bevor Sie nicht alle in diesem Handbuch enthaltenen Anweisungen, Sicherheitsregeln usw. gründlich gelesen und vollständig verstanden haben. Eine Nichtbeachtung kann zu Unfällen mit Stromschlag, Feuer und/oder schweren Körperverletzungen führen.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieser Gebläsesauger ist zum Blasen und Laubsaugen von Blättern, Grasabfällen und anderen ähnlichen Gartenabfällen im häuslichen Gebrauch vorgesehen. Nicht für Kieselsteine, Ziegel, Glasscherben usw. verwenden. Nicht als Luft-/ Gasabsaugung verwenden.

Verwenden Sie das Produkt nur für die vorgesehene Verwendung.

Warnsymbole & Bedeutungen

Warnung!

Lesen Sie vor der Verwendung Verwendung der Säge die Betriebsanleitung.

Tragen Sie eine Schutzbrille und einen Gehörschutz, die den Sicherheitsnormen entsprechen.

Tragen Sie festes, rutschfestes Schuhwerk.

Schutzhandschuhe tragen.

Verwenden Sie die Maschine nicht unter nassen Bedingungen, schützen Sie die Maschine vor Regen und Feuchtigkeit.

Vorsicht vor herausgeschleuderten Gegenständen! Stellen Sie sicher, dass umstehende Personen mindestens 50" (15m) entfernt sind, und halten Sie die Maschine an, wenn Sie sich nähern.

Halten Sie Hände, lose Haare und lose Kleidung vom Gebläse fern.

Gefahr eines Stromschlags beim Aufladen.

Lesen Sie die Anleitung, bevor Sie Wartungsarbeiten durchführen.

Warten Sie, bis alle Komponenten der Maschine vollständig angehalten und die Batterien entfernt sind.

Halten Sie die Hände von allen beweglichen Teilen fern.

Umgebungstemperatur max. 40°C

Nicht ins Wasser werfen.

Von Hitze und offenem Feuer fernhalten.

Darf NICHT mit Haushaltsgegenständen entsorgt werden.
Batterien enthalten Li-Ionen. Wenden Sie sich an die örtliche Behörde, um herauszufinden, wie Sie die Batterien ordnungsgemäß entsorgen können.

Inhaltsverzeichnis

Funktionen und Definitionen

Merkmale & gelieferte Artikel 101

Sicherheit & Handhabung

Allgemeine Sicherheit 102

Sicherheitshinweis für

Laubbläser / Blasgeräte 103

Montagetätigkeiten

Auspacken 103

Montage Röhrenbaugruppe 104

Fangsack montage 104

Tragegurt befestigen 104

Batterieeinbau 105

Betriebsanleitungen

Einstellen des vorderen Griffs 106

Starten und Abschalten 106

Bedienschalter verwenden 106

Bedienung 107

Fangsack entleeren 108

Saugrohr/Laufrad reinigen 108

Wartung & Pflege

Reinigung 109

Lagerung 109

Produktentsorgung 109

Notfallkontakt 109

Wartungstabelle 110

Service 110

Fehlerbehebung

Fehlerbehebung 110

Technische Angaben

Produktdaten 111

HINWEIS: EINZELHEITEN ZUR GARANTIE SIND IN DIESER BEDIENUNGSANLEITUNG NICHT ENTHALTEN. WEITERE INFORMATIONEN ZUR GARANTIE FINDEN SIE IN ANDEREN MIT DIESEM GERÄT GELIEFERTEN DOKUMENTEN.

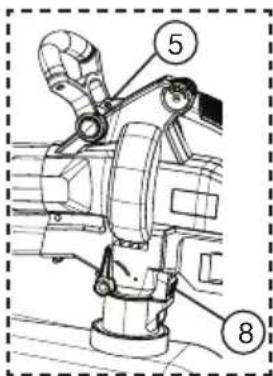

Funktionen & gelieferte Artikel

1. Motorgehäuse
2. Bügelgriff
3. Bedienungsgriff
4. Drehschalter
5. Trageöse
6. Modus-Wahlschalter
7. Fangsack *
8. Entriegelungsschalter für Fangsack
9. Obere Rohrbaugruppe

10. Untere Rohrbaugruppe *

11. Sicherungsschraube *

12. Tragegurt *

13. Saugeinlass

14. Luftauslass

15. Stützräder

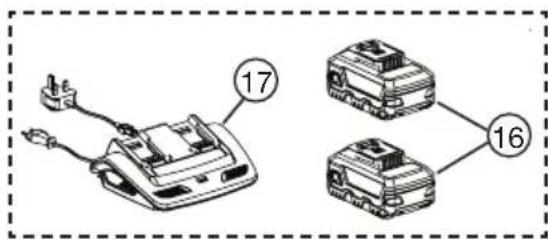

16. Akkus

17. Batterieladegeräte

18. Schraubendreher **

19. Handbuch und Garantie für Laubbläser / Blasgeräte **

20. Akku- und Ladegerät-handbuch und -garantie **

17 16

⑫

Betreiben Sie das Produkt nicht, wenn eine Komponente fehlt oder beschädigt ist. Fehlende oder beschädigte Komponenten reparieren oder ersetzen lassen.

HINWEIS: Mit '*' gekennzeichnete Artikel werden lose geliefert und müssen vor Gebrauch zusammengebaut werden. Weitere Informationen finden Sie im Abschnitt "Montageverfahren" dieses Handbuchs.

HINWEIS: Mit '*' gekennzeichnete Artikel werden lose geliefert und müssen vor Gebrauch zusammengebaut werden.

HINWEIS: Akkus und Ladegerät sind beim Kauf der Konsole nicht im Lieferumfang enthalten.

Allgemeine Sicherheitshinweise

- Lesen Sie alle Anweisungen an der Maschine und im Handbuch sorgfältig durch, bevor Sie versuchen, die Maschine zusammenzubauen und zu bedienen. Bewahren Sie diese Anleitung zum späteren Nachlesen an einem sicheren Ort auf. Stellen Sie sicher, dass andere Benutzer dieses Handbuch lesen und sich der Produktsicherheitsrisiken bewusst sind.

- Die Maschine sollte nur mit originalen Briggs & Stratton-Akkus betrieben werden. Bei Verwendung einer akkubetriebenen Maschine sollten stets grundlegende Sicherheitsvorkehrungen getroffen werden, um das Risiko des Auslaufens von Batterien und von Verletzungen zu verringern.

- Machen Sie sich mit allen Bedienelementen und deren ordnungsgemäßem Betrieb vertraut, bevor Sie die Maschine verwenden. Sie müssen wissen, wie man die Maschine anhält und wie man im Notfall die Stromversorgung abschaltet.

- Tragen Sie immer eine Gesichtsmaske oder eine Staubmaske, wenn Sie die Maschine in einer staubigen Umgebung betreiben.

- Tragen Sie immer geeignete Kleidung und keine lose Kleidung (oder Schmuck usw.), die sich in beweglichen Teilen verfangen kann.

- Betreiben Sie diese Maschine nicht barfuß oder mit Sandalen oder leichten (z. B. Segeltuchschuhen). Tragen Sie lange Hosen und Arbeitsschuhe.

- Betreiben Sie die Maschine nicht unter Alkohol- oder Drogeneinfluss.

- Bleiben Sie wachsam und bedienen Sie die Maschine nicht, wenn Sie müde sind. Achten Sie darauf, was Sie tun, und stellen Sie sicher, dass andere Ihre Aufgabenabsichten kennen, bevor Sie beginnen.

- Verwenden Sie die Maschine nicht in gefährlichen Umgebungen. Verwenden Sie die Maschine nur bei Tageslicht oder guter künstlicher Beleuchtung.

- Verwenden Sie die Maschine nicht in Eile. Gehen und laufen Sie immer nur mit der Maschine. Achten Sie auf einen guten Stand und ein gutes Gleichgewicht. Seien Sie vorsichtig, wenn Sie an Hängen arbeiten.

- Vor der Inspektion, Einstellung, Wartung oder Reinigung der Maschine muss diese abgeschaltet und die beiden Batterien entfernt werden.

- Wenn die Maschine übermäßig zu vibrieren beginnt, stellen Sie die Verwendung ein, bis die Maschine inspiziert und untersucht wurde. Wenn eine Maschine auf Vibrationsprobleme untersucht wird, verringert sich im Allgemeinen das Risiko von Verletzungen oder Produktausfällen.

- Lagern Sie die Maschine nur in Innenräumen an einem trockenen und sicheren Ort. Halten Sie das Gerät außerhalb der Reichweite von Kindern.

- Warten Sie die Maschine immer gemäß dem Wartungsabschnitt dieses Handbuchs.

- Verwenden Sie die Maschine nicht bei Regen oder Nässe. In das Elektrowerkzeug eindringendes Wasser kann die Gefahr eines Stromschlags erhöhen. Nässe kann die Saugleistung verringern.

- Lassen Sie niemals zu, dass Kinder, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen oder Personen, die mit diesen Anweisungen nicht vertraut sind, die Maschine benutzen. Gesetzliche Bestimmungen können das Alter des Bedieners einschränken.

- Gehen Sie äußerst vorsichtig vor, wenn Sie sich blinden Ecken, Türen, Sträuchern, Bäumen oder anderen Gegenständen nähern, die Ihre Sicht und den Weg der Maschine beeinträchtigen können.

- Verwenden Sie die Maschine nicht in der Nähe von heißer Asche, brennbaren Materialien und tauchen Sie sie nicht in Flüssigkeiten ein. Dies kann zu Brandgefahr, schweren Verletzungen oder Produktschäden führen.

- Stecken Sie keinen Gegenstand in die Lüftungsöffnungen oder Schlitze. Nicht mit blockierten Öffnungen verwenden, Öffnungen frei von Gegenständen halten, die den Luftstrom beeinträchtigen könnten.

- Richten Sie die Maschine niemals in Richtung Personen oder Haustiere.

- Der Lüfter bewegt sich nach dem Ausschalten des Geräts noch kurze Zeit weiter. Halten Sie alle Gegenstände in sicherem Abstand von beweglichen Teilen.

- Betreiben Sie die Maschine niemals, wenn sich Personen, insbesondere Kinder oder Haustiere, in der Nähe befinden.

- Verwenden Sie das Gerät nicht, wenn der Netzschalter oder den Drehschalter nicht funktionieren. Ein Werkzeug, das nicht mit dem Schalter bedient werden kann ist gefährlich und muss repariert werden.

Sicherheitshinweise für das Gebläse VAC

• Vermeiden Sie versehentliches Starten, da dies zu Verletzungen führen kann. Bitte stellen Sie sicher, dass den Drehschalter ausgeschaltet ist ('0'), bevor Sie die Batterien anschließen. Tragen Sie den Laubbläser / Blasgeräte nicht mit dem Finger auf den Drehschalter.
• Betreiben Sie den Laubbläser / Blasgeräte nicht ohne Montage der unteren Rohrbaugruppe. Schalten Sie das Gebläse aus und entfernen Sie beide Akkus, wenn die Unterrohrbaugruppe zur Wartung zerlegt wird.
• Legen Sie die Gegenstände während des Betriebs nicht manuell in die Röhre, da dies das Gerät ernsthaft beschädigen oder den Benutzer verletzen kann. Halten Sie während der Verwendung beide Hände an den Griffen.
• Versuchen Sie nicht, Material zu entfernen oder zu halten, das während des Betriebs abgesaugt werden soll. Schalten Sie die Maschine ab, entfernen Sie die Batterien, bevor Sie das gestaute Material aus dem Saugrohr entfernen.
• Nehmen Sie die Rohre nicht aus dem Motorgehäuse und versuchen Sie nicht, das Gerät am Rohr zu tragen.
• Richten Sie das Gerät niemals auf umstehende Personen oder Haustiere. Der Bediener oder Benutzer ist allein für Unfälle oder Gefahren verantwortlich, die Dritten oder an deren Eigentum entstehen.
• Verwenden Sie den Laubbläser nicht ohne dass der Fangsack angebracht ist.
• Den Laubbläser unterscheidet sich von den Haushalts Staubsauger und der gesaugte Inhalt wird zerkleinert/gemulcht.
• Überprüfen Sie regelmäßig, ob alle Schrauben fest angezogen sind.
• Lassen Sie den Laubsauger keine brennenden oder schwelenden Materialien wie Asche, Zigarettenkippe usw. aufnehmen.
• Versuchen Sie nicht, zerbrechliche Gegenstände wie Glas, Kunststoff, Knochenporzellan usw. aufzunehmen.

HINWEIS: Informationen zu den Risiken und zur sicheren Verwendung von Akkus und Ladegeräten finden Sie im Handbuch zu B & S-Akkus und Ladegeräten. Stellen Sie sicher, dass andere Benutzer dieses Handbuch lesen und sich der Produktsicherheitsrisiken bewusst sind.

MONTAGE TÄTIGKEITEN

Auspacken

Wird mit einigen nicht montierten Komponenten geliefert. Wie folgt montieren:

• Nehmen Sie das Produkt und jegliches Zubehör vorsichtig aus der Verpackung. Überprüfen Sie, ob alle auf Seite 3 aufgeführten Elemente enthalten sind.
• Überprüfen Sie das Produkt sorgfältig, um sicherzustellen, dass während des Versands keine Brüche oder Beschädigungen aufgetreten sind.

HINWEIS: Akkus und Ladegerät sind nicht im Lieferumfang der Konsolen enthalten und können separat bestellt werden.

WARNUNG

Wenn Teile beschädigt sind oder fehlen, betreiben Sie dieses Produkt erst, wenn die Teile ersetzt wurden. Die Verwendung eines Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen.

MONTAGE TÄTIGKEITEN

Rohrbaugruppe montage

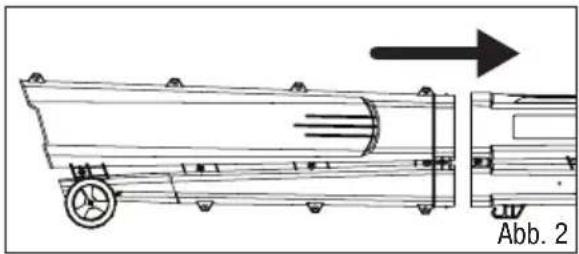

HINWEIS: Siehe Abb. (2) und (3).

• Schieben Sie die untere Rohrbaugruppe in die obere Rohrbaugruppe, indem Sie sie wie in Abb. (2) gezeigt ausrichten.
  • Die Röhren passen zusammen.
• Setzen Sie die Sicherungsschraube (A) ein und ziehen Sie sie mit einem Schraubendreher fest, um das obere und untere Rohr zusammenzuhalten.
• Wiederholen Sie zum Zerlegen die Schritte in umgekehrter Reihenfolge.

Betreiben Sie den Laubbläser / Blasgeräte nicht ohne Montage der unteren Rohrbaugruppe.

Schalten Sie den Laubbläser / Blasgeräte AUS und entfernen Sie beide Batterien, wenn die untere Rohrbaugruppe zur Beseitigung der Blockade oder zur Wartung demontiert wird.

Fangsack befestigung

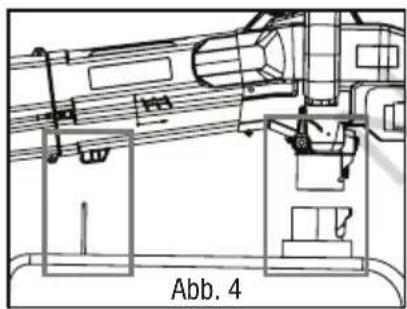

• Befestigen Sie den Clip am Fangsack am Haken unter dem Rohr, wie in Abb. 5 gezeigt.
• Führen Sie den Einlassanschluss am Fangsack ein, bis er im Anschluss des Motorgehäuse einrastet
• Drücken Sie den Entriegelungsschalter (R) des Fangsacks, um den Einlassanschluss von dem Fangsack zu lösen.

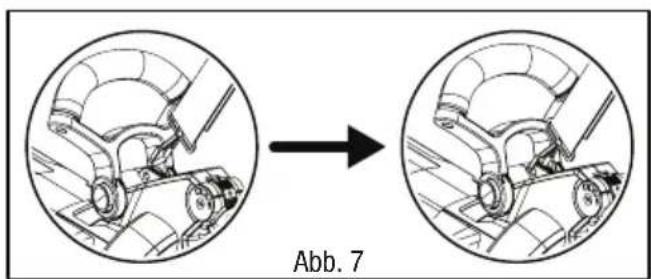

Tragegurt montieren

• Der Tragegurt wird lose geliefert und kann bei Bedarf verwendet werden.
• Führen Sie zur Installation den Karabinerhaken in die Tragöse hinter dem vorderen Griff ein, wie in Abb. 7 gezeigt.

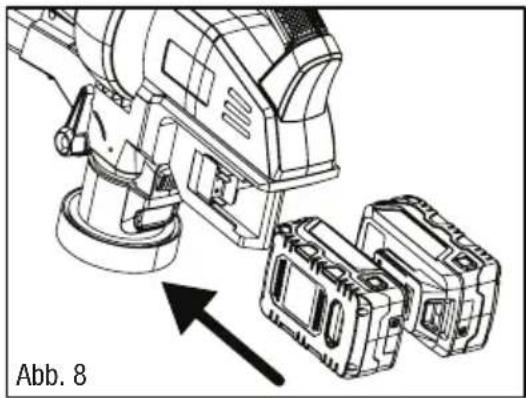

• Richten Sie die erhabene Rippe an den Akkus an den Rillen im Akku-Anschluss des Motorgehäuse aus und drücken Sie die Akkus wie in Abb. 8 gezeigt, hinein.
• Stellen Sie sicher, dass die Verriegelung an der Unterseite der Batterien einrastet (klicken).
• Stellen Sie sicher, dass die Akkus im Laubbläser / Blasgeräte gesichert sind, bevor Sie den Betrieb aufnehmen.

• Salten Sie den Laubbläser / Blasgeräte aus.

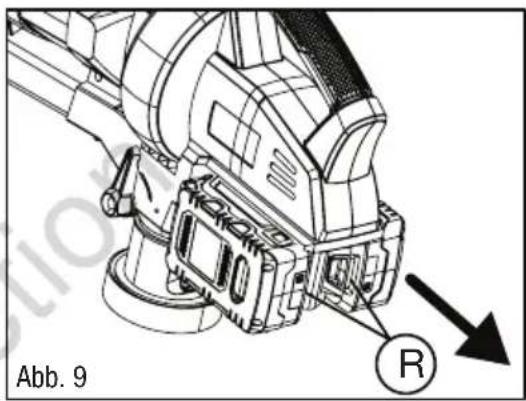

• Halten Sie die Akkuentriegelung ('R') an der Unterseite der Akkus, wie in Abb. 9 gezeigt, gedrückt.
• Entfernen Sie die Akkus aus dem Laubbläser / Blasgeräte.

Abb. 9 R

Vergewissern Sie sich vor dem Einlegen der Akkus, dass sich der Wahlknopf des Gebläses in der Position '0' AUS befindet, um ein versehentliches Starten zu verhindern.

Eine unsachgemäße Montage der Akkus kann zu Schäden an internen Komponenten führen und während des Gebrauchs vom Produkt fallen und Produktschäden oder Verletzungen verursachen.

Weitere Informationen zur Sicherheit, Verwendung, Wartung und Lagerung von Akkus und Ladegeräten finden Sie in der Bedienungsanleitung für Briggs & Stratton 18V-Akkus und Ladegeräte.

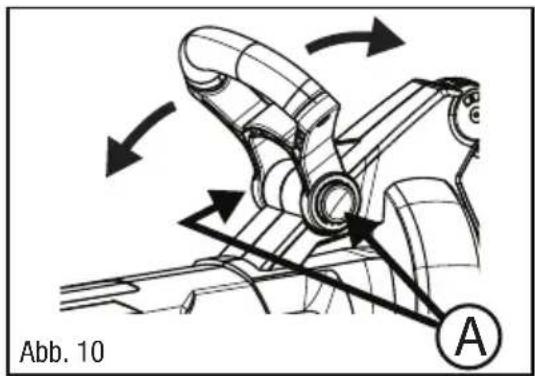

Einstellen des Bügelgriff

Der Bügelgriff der Laubbläser / Blasgeräte kann in jedem gewünschten Winkel gedreht werden, um dem individuellen Komfort zu entsprechen.

• Halten Sie zum Einstellen gleichzeitig die beiden Tasten 'A' gedrückt. Siehe Abb. 10.
• Drehen Sie den Griff und lassen Sie die Taste 'A' los. Bei korrekter Ausführung rastet der vordere Griff in der neuen Position ein (klickt).

Vergewissern Sie sich vor dem Betrieb, dass der vordere Griff ordnungsgemäß befestigt ist und die Tasten 'A' wieder in ihre ursprüngliche Position zurückkehren.

Abb. 10 A

Einschalten & Anhalten

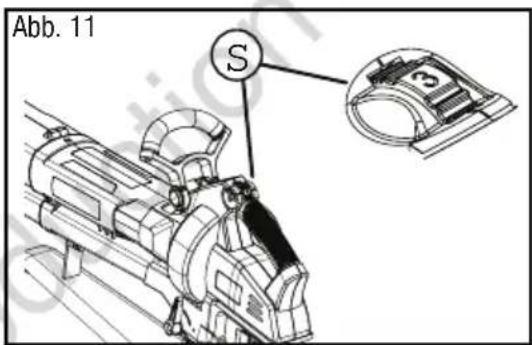

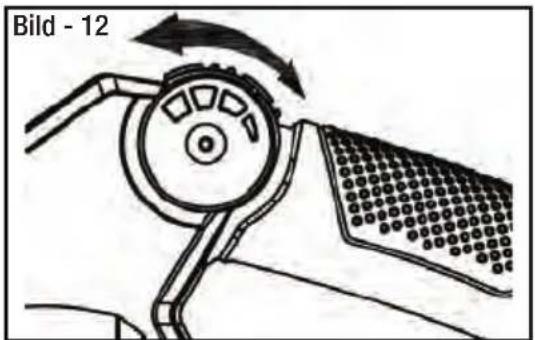

Der Drehzahlknopf befindet sich vorne am Bedienungsgriff und dient zum Ein- und Ausschalten des Gebläses. Es wird auch als Regler für die Drehzahl des Motors verwendet. Siehe Abb. 11 & 12.

• Bauen Sie beide Akkus ein.

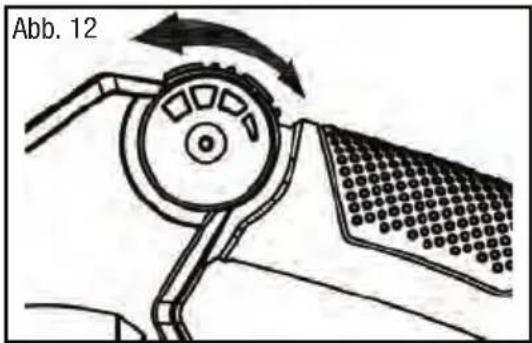

- Drehen Sie den variablen Drehzahlknopf ('S') vorwärts auf 1, um den Laubbläser / Blasgeräte zu starten.
- Die Laubbläser / Blasgeräte verfügt über variable Geschwindigkeitseinstellungen. Wenn Sie den Drehzahlknopf ('S') von 1 auf 5 nach vorne drehen, wird die Motordrehzahl auf das Maximum erhöht.
- Drehen Sie den variablen Drehzahlknopf ('S') nach hinten, um die Geschwindigkeit zu verlangsamen, oder drehen Sie ihn auf die Position '0', um das Drehzahlknopf zu stoppen.
- Entfernen Sie die Akkus, um sicherzustellen, dass das Drehzahlknopf nicht versehentlich eingeschaltet wird.

Abb. 11 S

Verwenden des Moduswahlschalter

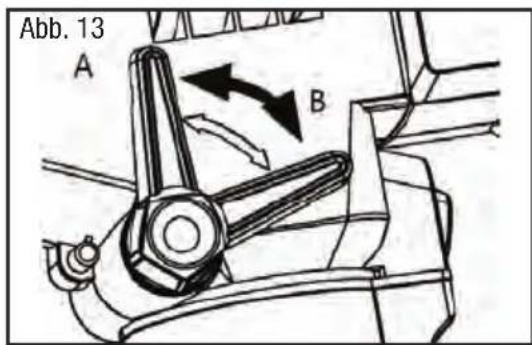

Mit dem Moduswahlschalter wird zwischen Gebläsemodus und Saugermodus umgeschaltet. Siehe Abb. 13.

• Durch Drücken des Funktionshebels in Position 'A' wird der Sauger-Betriebsmodus aktiviert.
• Durch Drücken des Funktionshebels in Position 'B' wird der Gebläsemodus aktiviert.

Abb. 13 A B

BEDIENUNGSANLEITUNG

Betrieb

WICHTIGE TIPPS / SICHERHEITSHINWEISE

• Stellen Sie sicher, dass das Gerät nicht gegen Personen oder lose Teile gerichtet ist, bevor Sie das Gerät starten.
• Stellen Sie sicher, dass das Gerät in gutem Zustand ist. Stellen Sie sicher, dass die untere Rohrbaugruppe und der Fangsack angebracht und gesichert sind.
• Achten Sie beim Betrieb des Moduswahlschalter auf Ihre Umgebung. Achten Sie auf Kinder, Haustiere, offene Fenster und blasen Sie Schmutz sicher weg.
• Lassen Sie den Fangsack bei Verwendung des Moduswahlschalter nicht auf dem Boden reiben. Wenn der Beutel am Boden reibt, wird diese übermäßige Abnutzung zeigen. Dieser Schaden ist von der Garantie ausgeschlossen.
• Decken Sie niemals Lüftungsschlitze ab. Halten Sie sie von Hindernissen und Schmutz frei. Sie müssen immer frei bleiben, um eine ordnungsgemäße Motorkühlung und optimale Leistung zu gewährleisten.
• Geeignete Arbeitskleidung tragen. Tragen Sie keine locker sitzenden Kleidungsstücke oder Gegenstände wie Schals, Schnüre, Ketten, Krawatten usw., die in die Lüftungsschlitze gelangen könnten, um ernsthafte Verletzungen zu vermeiden. Um sicherzustellen, dass lange Haare nicht in die Lüftungsschlitze gezogen werden, binden Sie lange Haare zurück.

GEBLÄSEMODUS

• Halten Sie das Gebläse mit einer Hand am hinteren Griff und der anderen Hand am Bügelgriff fest.
• Kehren Sie mit dem Gebläseauslass 5-10 cm über dem Boden oder Boden von einer Seite zur anderen. Gehen Sie langsam voran und halten Sie den angesammelten Dreckhaufen vor sich.
• Die meisten Trockenblasvorgänge sind bei niedrigen Geschwindigkeiten besser geeignet. Das Hochgeschwindigkeitsblasen eignet sich am besten zum Wegblasen schwererer Gegenstände wie großer Ablagerungen oder Kies.

HINWEIS: Das Blasgerät kann im Blasmodus mit oder ohne Fangsack verwendet werden.

LAUBBLÄSER MODUS

• Der Absaugmodus wird verwendet, um die Rückstände im Fangsack zu sammeln oder zu mulchen. Gegenstände wie kleine Blätter und Zweige werden gemulcht, wenn sie durch das Lüftergehäuse gesaugt werden.
• Halten Sie bei festem Griff des Geräts einen Abstand von 5 bis 10 cm zum Boden und sammeln Sie die Fremdkörper mit einer Kehrbewegung auf.
• Bewegen Sie sich leicht von einem Schmutzhaufen zum nächsten, indem Sie auf den Rädern gleiten.
• Wenn sich der Fangsack füllt, nimmt die Saugkraft ab. Schalten Sie in diesem Fall das Gebläse aus, entfernen Sie die Akkus und leeren Sie den Fangsack.
• Leeren Sie den Fangsack häufig, um eine längere Lebensdauer des Beutels und eine optimale Leistung zu erzielen.

Verwenden Sie die Gebläsesaugereinheit nicht im Vakuumbetrieb, ohne vorher den Fangsack anzubringen. Schwere Verletzungen können die Folge sein.

Fangsack leeren

Schalten Sie den Laubbläser / Blasgeräte aus und entfernen Sie die Akkus, bevor Sie den Fangsack zum Entleeren von Schmutz entfernen.

Tragen Sie beim Entleeren des Fangsack eine Staubmaske.

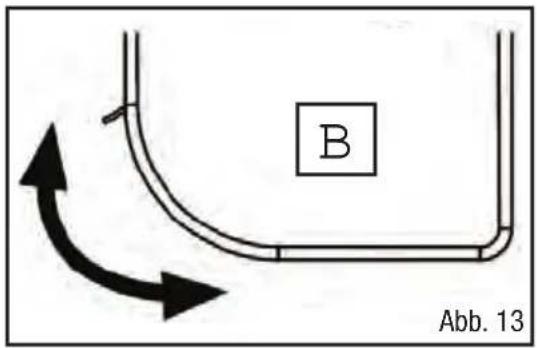

• Verwenden Sie zum Entleeren des Fangsack ('B') den Reißverschluss am abgerundeten Abschnitt des Beutels.
• Stellen Sie sicher, dass der Reißverschluss des Fangsack ('B') vollständig geschlossen ist, bevor Sie den Laubbläser / Blasgeräte neu starten.

B Abb. 13

Blockiertes Rohr/Laufrad reinigen

Während des Saugerbetriebs können bestimmte Gegenstände wie Stoff, Seil oder Stöcke mit großem Durchmesser den Ventilator und den Motor blockieren.

Wenn ein Verstopfung auftritt:

• Schalten Sie das Gebläse aus und entfernen Sie beide Akkus.
• Entfernen Sie die untere Rohrbaugruppe und den Fangsack. Weitere Informationen zum Entfernen der unteren Rohrbaugruppe finden Sie im Abschnitt 'Gebläserohrmontage' unter Montageverfahren.
• Entfernen Sie mit Schutzhandschuhen vorsichtig das Material, das das Rohr oder die Laufradmesser blockiert.
• Drehen Sie die Laufschaufeln von Hand, um sicherzustellen, dass die Blockierung vollständig beseitigt ist.
• Montieren Sie die untere Rohrbaugruppe und den Fangsack wieder.
• Legen Sie die Akkus wieder ein.

Bevor Sie den blockierten Rohr oder das blockierte Laufrad reinigen, schalten Sie den Laubbläser / Blasgeräte AUS und entfernen Sie beide Akkus. Ein versehentliches Starten des Laubbläser / Blasgeräte beim Beheben der Verstopfung kann zu sehr schweren Verletzungen oder Amputationen führen.

Tragen Sie zum Schutz Sicherheitshandschuhe.

Reinigung

Schalten Sie vor der Reinigung oder Wartung stets den Laubbläser / Blasgeräte aus und entfernen Sie die Akkus, um schwere Körperverletzungen zu vermeiden.

Verwenden Sie zum Reinigen von Kunststoffteilen keine Lösungsmittel, starken Reinigungsmittel oder bestimmte aromatische Öle wie Kiefer und Zitrone. Chemikalien können Kunststoffe beschädigen, spröde machen oder zerstören, welches wiederum zu schweren Verletzungen führen kann.

• Reinigen Sie das Gerät mit einem feuchten Tuch und einem milden Reinigungsmittel. Tauchen Sie die Maschine oder Teile davon nicht in Wasser.
• Feuchtigkeit kann Stromschläge verursachen. Wischen Sie Feuchtigkeit mit einem weichen, trockenen Tuch ab und stellen Sie sicher, dass die Maschine vor dem Gebrauch trocken ist.
• Verwenden Sie eine kleine Bürste oder einen Staubsauger, um die Lüftungsschlitze des Produkts zu reinigen. Halten Sie die Lüftungsschlitze frei von Hindernissen.

Lagerung

• Achten Sie darauf, dass die Akkus vor der Lagerung entfernt wurden.
• An einem kühlen, trockenen Ort außerhalb der Reichweite von Kindern lagern.
• Lagern Sie es nicht neben ätzenden Materialien wie Dünger oder Kraftstoff.

Produktentsorgung

KORREKTE ENTSORGUNG DES PRODUKTS

Ausgediente Elektroartikel gehören nicht in den Hausmüll. Bitte recyceln Sie, wo Einrichtungen vorhanden sind. Erkundigen Sie sich bei Ihrer örtlichen Behörde oder Ihrem Händler nach Recyclingempfehlungen. Der Akku enthält Material, das für Sie und die Umwelt gefährlich ist. Sie muss ausgebaut und separat in einer Einrichtung entsorgt werden, die Lithium-Ionen-Batterien akzeptiert.

Weitere Informationen zur Entsorgung von Akkus und Ladegeräten finden Sie im Handbuch zu Briggs & Stratton 18V-Akkus und Ladegeräten.

KORREKTE ENTSORGUNG DER VERPACKUNG

Die Verpackung besteht aus Pappe und entsprechend gekennzeichneten Kunststoffen, die recycelt werden können. Führen Sie diese Materialien dem Recycling zu.

Angaben zu Restrisiken, die trotz der Maßnahmen zur Integration der Sicherheit bei der Konstruktion, trotz der Sicherheitsvorkehrungen und trotz der ergänzenden Schutzmaßnahmen noch verbleiben.

Notfallkontakt

In den seltenen Fällen, in denen ein Akku beschädigt ist und der Inhalt ausläuft oder mit der Haut oder den Augen einer Person in Berührung kommt oder verschluckt wird, befolgen Sie die Erste-Hilfe-Anweisungen im Akku- und Ladegerätehandbuch. Sofort Arzt aufsuchen.

Wartungsplan

Features Anforderungen		Vor Inbetriebnahme	Nach Gebrauch	Aufladen	Monatlich	Jährlich	Wenn beschädigt	Nach Bedarf
Gesamtes Gerät	Sichtkontrolle	• •	•
Drehschalter	Funktion kontrollieren	•
Gebläsegehäuse	Überprüfen und reinigen		•					•
Lufteinlass	Überprüfen und reinigen		•
Rohr	Überprüfen und reinigen	•						•
Fangsack	Überprüfen und leeren	• •	•
Alle zugänglichen Befestigungselemente	Prüfen und festziehen.	•						•

Service

Die Wartung erfordert äußerste Sorgfalt und Kenntnisse und sollte nur von einem qualifizierten Servicetechniker durchgeführt werden. Wir empfehlen Ihnen, das Produkt zur Wartung an Ihr autorisiertes Servicezentrum zurückzugeben. Verwenden Sie bei Wartungsarbeiten nur Originalersatzteile.

• Halten Sie die Maschine trocken, sauber und frei von Öl und Fett.
• Halten Sie den Motor frei von Gras, Laub und Ablagerungen, um die Brandgefahr zu verringern.
• Halten Sie alle Muttern, Bolzen und Schrauben gespannt, um sicherzustellen, dass sich das Gerät in einem sicheren Betriebszustand befindet.
• Niemals Sicherheitsvorrichtungen manipulieren oder deaktivieren. Überprüfen Sie sie regelmäßig auf ordnungsgemäßen Betrieb.

HINWEIS: Die Kontaktdaten finden Sie auf der mit diesem Produkt gelieferten Garantiekarte.

FEHLERBEHEBUNG

Fehlerbehebung

Fehler Mögliche Ursache Mögliche Lösung
Laubbläser / Blasgeräte startet nicht.	1. Akkus nicht richtig eingebaut.2. Akkus leer.3. Gebläsesauger ist defekt.	1. Prüfen Sie, ob die Akkus richtig im Produkt montiert sind.2. Laden Sie die Akkus vollständig auf.3. Lassen Sie das Gerät von einem autorisierten Servicecenter ersetzen oder reparieren.
Laubbläser / Blasgeräte bringt nicht nich volle Leistung.	1. Rohr oder Ventilatorrad ist blockiert.2. Der Saugerbeutel ist voll.	1. Überprüfen und beseitigen Sie die Verstopfung gemäß den Anweisungen im Handbuch.2. Entfernen Sie den Fangsack und entleeren ihn.
Gerät schaltet während des Betriebs ab.	1. Akkus fast leer. 1. Akkus wieder aufladen.

Produktdaten

Beschreibung DOPPEL 18V GEBLÄ	SESAUGER
Funktion Blasen Saugen
Motortyp Bürstenloser Motor
Motordaten 36V DC
Motorenleistung 600 W
Leerlaufdrehzahl 5000 ~ 13000 U/min
Maximale Motordrehzahl 13000 U/min
Maximale Luftgeschwindigkeit 240 km/h 50 km/h
Saugerbeutelvolumen 45 L
Zerkleinerungs-/Mulchverhältnis 10:1
Produktgewicht (ohne Akkus)	3.35 Kg
Schalldruckpegel	86 dB(A), K_PA = 3 dB(A)	86 dB(A), K_PA = 3 dB(A)
Schallleistungspegel (gemessen)	99.5 dB(A)	101.9 dB(A)
Schallleistungspegel (garantiert)	Lwa: 105 dB(A)
Schwingungsgesamtwert (max.)	<2.5 m/s2, K= 1.5 m/s2

WARNUNG

• Der angegebene Vibrationswert wurde anhand einer Standardprüfmethode gemessen und kann zum Vergleich mit einem anderen Werkzeug verwendet werden.
• Dass der angegebene Schwingungsgesamtwert auch in einer vorläufigen Bewertung der Exposition verwendet werden kann.
• Die Schwingungsemission kann während der tatsächlichen Benutzung des Elektrogerätes vom angegebenen Gesamtwert in Abhängigkeit von der Art und Weise, in der das Gerät verwendet wird, abweichen. Es ist erforderlich, Sicherheitsmaßnahmen zu erkennen, um den Bediener anhand der Expositionsschätzung unter tatsächlichen Anwendungsbedingungen zu schützen (unter Berücksichtigung aller zum Arbeitszyklus gehörenden Element sowie den Zeiten, in denen das Gerät abgeschaltet ist und wenn es sich im Ruhezustand befindet, plus dem Triggerzeitpunkt).

FONTOS MEGJEGYZÉSEK

Részletek

Bild - 6 R

Bild - 9 R

Bild - 10 A

Bild - 11 S

Bild - 13 A B

DRIFTS INSTRUKTIONER

Drift

VIKTIGA TIPS/SÄKERHETSVARNINGAR

B Bild - 13

Rensa blockerat rör/rotor
