BRUKSANVISNING IQ18GTK MURRAY

Bortskaffelse av produktet

KORREKT AVHENDING AV PRODUKTET

- Trimmeren kutter best när den drives i en halvcirkel bevegelse rundt stående stilling.

20°

Tack för ditt köp av Murray-produkten. Murray är stolt över kvaliteten och prestandan hos alla dess produkter.

Denna handbok med instruktioner hjälper till vid montering, säker drift och underhåll av produkten.

Läs följande varningar för att säkerställa säkerheten och en lång livslängd av produkten.

WARNING

Du ska inte inte använda denna produkt förrän du har grundligt läst och fullständigt förstått alla instruktioner, säkerhetsbestämmelser mm i denna handbok. Underlåtenhet att följa dessa kan resultera i olyckor med elektrisk stöt, brand och/eller allvarlig personskada.

AVSEDD ANVÄNDNING

Denna produkt är endast avsedd för trimning av gräs för hemmabruk. Denna produkt är inte avsedd för kapning av buskage eller kommersiell användning.

Använd inte produkten för någon uppgift, förutom vad den är avsedd för.

Allmän säkerhet

Varning! Akta dig för fara för elektrisk sto

vid laddning.

Läs anvisningarna för användning innan du kör maskinen.

Läs anvisningarna innan du utför några justeringar eller underhållsarbete.

Använd skyddsglasögon och öronskydd som uppfyller säkerhetsnormerna.

Vänta på att alla maskinens komponenter ska komma till ett helt stopp och ta sedan bort batteriet.

Använd robusta skor med halkskydd.

Använd inte styv kapskiva.

Använd skyddshandskar.

Skall INTE kasseras med hushållsavfall.

Använd inte maskinen under blöta förhållanden. Skydda maskinen från regn och fukt.

Förvaras bort från värme och/eller öppen eld.

Se upp med föremål som slungas ut! Se till att personer i närheten håller ett avständ på minst 15 meter och stanna maskinen om någon närmar sig.

Kasta inte in i vatten.

Omgivningstemperatur på max 40°C.

Batterier innehåller litium. Kassera inte batterier i hushållsavfall. Kontakta lokala myndigheter för att ta reda på hur batterier ska kasseras på lämpligt sätt.

Håll personer på behörigt avständ.

Håll händerna borta från klippområdet under drift.

Innehållsförteckning

Funktioner och definitioner

Funktioner och medföljande delar 198

Säkerhet och hantering

Allmän säkerhet 199

Kassering av produkt 200

Monteringsprocedurer

Uppackning 200

Montering av trimmerskydd 201

Montera främre handtag 201

Montering av stötdämpare 201

Driftinstruktioner

Skärklinga 202

Användning av grästrimmer 202

Installera och ta bort batteri 202

Starta och stoppa 203

Höjdjustering 204

Justering av vinkeln på trimmerhuvud 204

Längdjustering av trimmerträden 205

Tips för trimming 205

Trimma kanter 208

Underhåll och skötsel

Rengöring 207

Förvaring 207

Byte av trimmertråd 208

Underhållsdiagram 209

Service 209

Teknisk specifikation

Felsökning 210

felsökning

Specifikationer 211

ANTECKNING: GARANTIDETALJER ANGES INTE I DENNA OPERATÖRSHANDBOK. SE ANDRA DOKUMENT SOM LEVERERAS MED DENNA GRÄSKLIPPARE FÖR GARANTIDETALJER.

GARANTIDOKUMENTEN KAN INNEHÅLLA TEKNISKA SPECIFIKATIONER SOM SPECIFIKA FÖR VARJE MODELL SOM INTE ANGES I DENNA OPERATÖRSHANDBOKEN.

Funktioner och

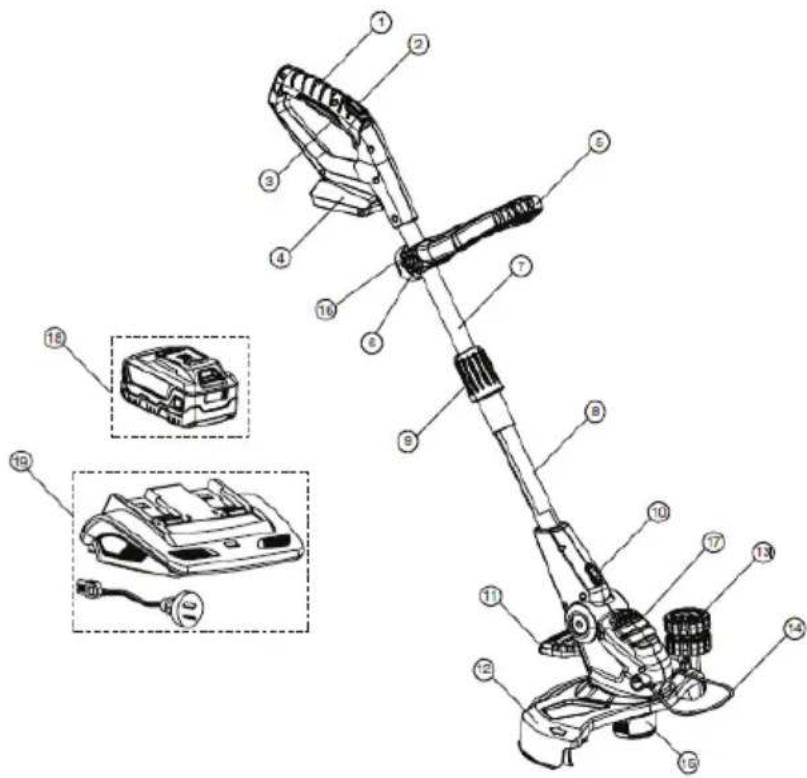

ANTECKNING: Se figur 1.

7 Övre skaft (Teleskop)

8 Nedre skaft (Fast)

9 Knapp för höjdjustering

10 Knapp för rotation av skaftet

11 Pedal för vinkeljustering

12 Trimmerskydd

13 Styrhjul

14 Stötskydd

15 Automatisk trådmatning från huvud

16 Spole för påfyllning

17 Motorhus

18 Batteri (medföljer inte alla produkter)

19 Batteriladdare (medföljer inte alla produkter)

- Instruktioner för grästrimmer/Säkerhetshandbok (ej visad) - Instruktioner för batteri och laddare/Säkerhetsmanual (visas inte)

Använd inte produkten om någon komponent saknas eller är skadad. Saknade eller skadade komponenter ska repareras eller bytas ut.

Allmän säkerhet

- Läs noggrant alla instruktioner på maskinen och i handboken innan du försöker montera och använda maskinen. Förvara denna handbok på ett säkert ställe för framtida referens och ta del av den regelbundet. Se till att andra användare läser denna handbok och är medvetna om produktens säkerhetsrisker.

- Gräsklipparen ska endast användas med ett äkta Briggs & Stratton 19V litiumjonbatteri. När en batteridriven maskin används, bör grundläggande säkerhetsföreskrifter alltid följas för att minska risken för läckande batterier och personskador.

- Gör dig bekant med alla kontroller och korrekt drift innan du använder maskinen. Vet hur man stoppar maskinen och hur kopplar ur strömmen i en nödsituation.

- Kontrollera noggrant området som maskinen ska användas. Ta bort alla stenar, pinnar, tråd, ben, leksaker och andra föremål som man kan snubbla över eller som kan slungas ut från klippmekanismen. Slungade föremål kan orsaka allvarliga personskador.

- Använd alltid ansiktsmask eller en dammmask när du använder gräsklipparen i en dammig miljö.

- Löshängande kläder (eller smycken mm) som kan fastna i rörliga delar.

- Maskinen ska inte användas barfota, eller med sandaler eller lätta (t.ex. tygskor). Använd längbyxor och kraftiga skor.

- Använd inte maskinen under påverkan av alkohol eller droger.

- Var uppmärksam och använd inte maskinen när du är trött. Var uppmärksam på vad du gör, och se till att andra är medvetna om dina arbetsintentioner innan du börjar.

- Undvik att använda maskinen i farliga miljöer. Använd maskinen endast i dagsljus eller i gott konstgjort ljus.

- Använd inte maskinen i brådska. Spring aldrig när du kör maskinen. Överansträng dig inte och behåll balansen hela tiden.

- Innan du inspekterar, justerar, underhåller eller rengör maskinen, ska du alltid stanna och stänga av den och ta bort både batterierna och säkerhetsnyckeln.

- Om maskinen vibrerar för mycket, ska du sluta använda den tills maskinen har inspekterats och bedömts. När du utför en bedömning för maskinen med vibrationsproblem reducerar generellt risken för skada eller produktfel.

- Forcera inte maskinen utöver dess kapacitet. Maskinen presterar bättre och säkrare om den får klippa i en takt som den är klassad för.

- Använd inte maskinen inomhus. Maskinen ska endast förvaras inomhus på ett torrt och säkert ställe. Förvara maskinen utom räckhåll för barn.

- Underhåll alltid maskinen enligt underhållsavsnittet i denna handbok

- Om maskinen slår mot ett främmande föremål ska du alltid inspektera skadorna.

• Låt inte barn eller nedsatta personer använda maskinen.

- Var försiktig när du närmar dig blinda hörn, dörröppningar, buskar, träd eller andra föremål som kan dölja ditt synfält och maskinens väg.

- Använd inte maskinen nära het aska, brännbara material eller nedsänka i vätskor. Detta kan orsaka brandfara, allvarliga skador eller skador på produkten.

- Placera inga föremål i ventilationsgaller. Använd inte med några öppningar blockerade. Håll öppningar fria från allt som kan minska luftflödet till motorn.

• Ställ inte maskinen i riktning mot människor eller husdjur.

- Undvik träd och buskar. Träbark, träformar, sidobräde och stängsel kan lätt skadas av träden.

- Produkten måste vara färdigmonterad innan du försöker starta maskinen.

- När maskinen lämnas obevakad, ska du säkerställa att batteriet har tagits bort från mask

Allmän säkerhet

- Information om resterande risker som blir kvar trots de inneboende säkra designåtgärderna, säkrande och kompletterande skyddsåtgärder som antagits.

- I händelse av en olycka eller motorstopp, ska reglaget släppas och batteriet tas bort. Håll maskinen och batteriet borta.

- Undvik att använda maskinen under dåliga väderförhållanden, speciellt när det finns risk för blixt.

- Ha i åtanke på att operatören eller användaren är ansvarig för uppkomna olyckor eller faror som uppstår för andra människor eller deras egendom.

- Slå på maskinen endast när händerna och fötterna är fria från klippanordningen.

Kassering av

KORREKT KASSERING AV PRODUKTEN

Elektriska produkter som avfall ska inte kasseras med hushållsavfall. Återvinn där anläggningar finns. Kontakta med din lokala myndighet eller återförsäljare för råd om återvinning. Batteriet innehåller material som är farligt för dig och miljön. Det ska avlägsnas och kasseras separat vid en återvinningsanläggning som tar emot litiumjonbatterier.

Se manualen för Briggs & Stratton 18V Batteri och Laddare för ytterligare information om kassering av batterier och laddare.

KORREKT KASSERING AV FÖRPACKNINGEN

Förpackningen består av kartong och motsvarande märkt plast som kan återvinnas. Gör dessa material tillgångliga för återvinning.

Kontakt i en

I de sällsynta fall då batteriet är skadat och något av innehållet läcker ut eller kommer i kontakt med hud, ögon eller intas, ska anvisningarna följas för första hjälpen i manualen för batteri och laddare. Kontakta omedelbart läkare.

MONTERINGSPROCEDURER

Uppackning

Denna produkt kräver montering.

- Ta försiktigt bort produkten och eventuella tillbehör från lådan. Se till att alla delar angivna i förpackningslistan finns med. Se sidorna 3.

- Gör dig inte av med förpackningsmaterialet förrän du har noggrant inspekterat och säkerställt att produkten är i korrekt skick för drift.

WARNING

Försök inte att göra några ändringar på denna produkt eller använda tillbehör som inte rekommenderas för denna produkt. En sådan ändring eller modifiering är missbruk av produkten och kan resultera i ett farligt tillständ som leder till eventuell allvarlig personskada.

Maskinen ska inte användas om inte monteringen är komplett inklusive skydd, handtag och sele.

Batteriet ska inte installeras i produkten innan hela enheten har monterats klart.

MONTERINGSPROCEDURER

Montering av

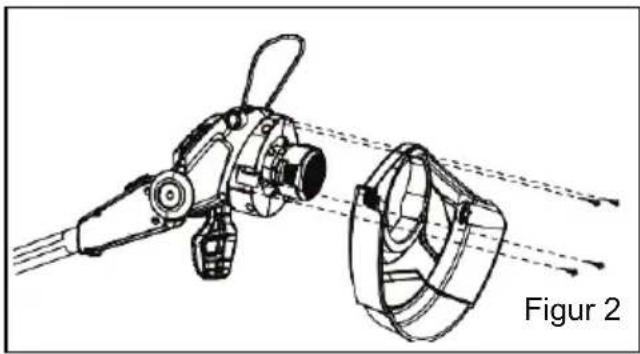

ANTECKNING: Se figur 2.

- Ta bort monteringsskruvarna från motorhuset. Dessa är förmonterade på motorhuset för att hjälpa slutanvändaren att lokalisera dem enkelt.

- Justera trimmerskyddet enligt bilden och skjut på motorhuset. Skyddet glider på och kommer till ett säkert stopp på motorhuset.

- Dra åt alla fyra monteringsskruvarna och fäst trimmerskyddet.

Försök inte att köra produkten utan att ha installerat trimmerskyddet. Slungade föremål kan orsaka allvarlig personskada på operatören om trimmerskyddet inte används.

Använd inte eller sätt i batteriet innan trimmerskyddet är helt installerat eller löst.

Montering av främre

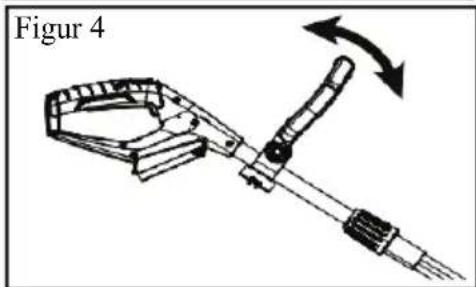

ANTECKNING: Se figur 3 och 4.

Främre handtaget kan levereras löst och behövas justeras. Främre handtaget kan justeras i olika vinklar för att passa önskad vinkel.

- Tryck det främre handtaget på skaftet så att handtaget vinklas mot drifthandtaget. - Placera det främre handtaget längs axeln till en position som möjliggör bekväm drift.

Justera det tills känner dig bekväm med det.

- Skjut låsknappen genom hålet i det främre handtaget och dra åt det helt.

- Kontrollera att handtagets läge är korrekt och tillräckligt säkrat.

Montering av

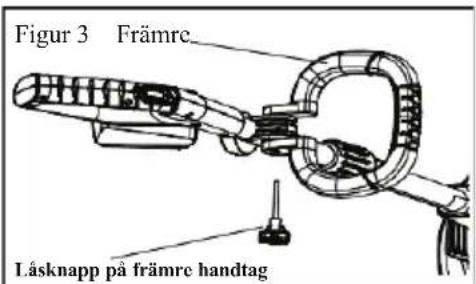

Figur 3 Främre Låsknapp på främre handtag

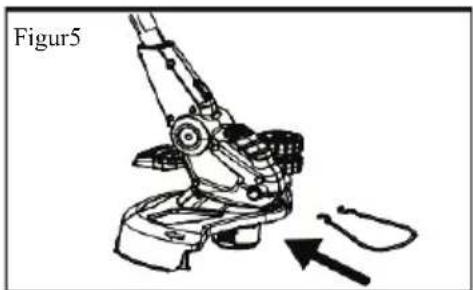

Stötdämparen är utformad för att skydda blommor, träd och trädgårdsmöbler under drift.

• Rikta in stötdämparen med spåret som finns på motorhuvudet och visas i figuren.
• Skjut skyddet in i spåret. Om korrekt installerat klickar ringen ordentligt fast på plats.

Stötskydd Skärklinga Automatisk Trimmerskydd Figu

Grästrimmern är utrustad med ett linjeskärande klinga på trimmerskyddet.

Byt ut skärklingan när effektiviteten för trimning minskar.

Detta bibehåller den bästa prestandan.

WARNING

Skärklingan är vass.

Användning av

Håll grästrimmern med höger hand på det bakre handtaget och vänster hand på det främre handtaget. Håll ett fast grepp med båda händerna under drift. Grästrimmern ska hållas i ett bekvämt läge med bakre handtaget runt om höfthöjd. Kör grästrimmern alltid vid full gas. Om skräp samlar sig runt skärhuvudet, frigör gasreglaget, ta bort batteriet och ta sedan bort skräpet.

WARNING

• Motorhuset kan bli varmt under drift. Vila inte eller placera armen, handen eller någon annan kroppsdel mot motorhuset under drift.
• Placera enheten på operatörens högra sida och använd aldrig enheten med botten av motorn ovanför midjenivå.
• Byt orientering av händerna om drift med vänster hand är önskvärd.

Installera och ta bort batteriet

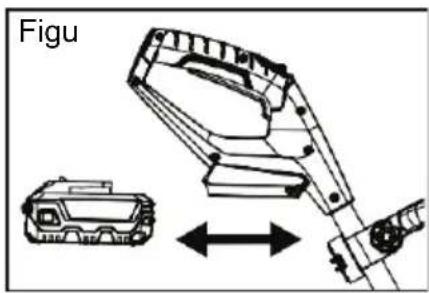

ANTECKNING: Se figur 7.

• Rikta in de guidade ribborna på batteriet med spår i produktens batteriport.
• Skjut in batteriet i grästrimmerns batterihölje.
• Se till att spärren på undersidan av batteriet snäpps fast och att batteriet har satts sig helt ("klickar" på plats) och säkra i grästrimmern innan påbörjat arbete.
• Om grästrimmern inte ska användas meddetsamma, ska batteriets tas bort.
• För att ta bort batteriet, ska du frånkoppla utlösaren på batteriet och dra ut det från grästrimmern. Se manualen för batteriet för att hitta utlösaren.

Omkopplaren minskar risken för oavsiktlig start. Omkopplaren är placerad på handtaget ovanför gasreglaget. Omkopplaren ska glida framåt innan du drar på gasreglaget. Låsen återställs varje gång gasreglaget släpps.

STARTA grästrimmern:

• Skjut omkopplaren framåt och håll den på plats.
• Krama gasreglaget. Detta kommer att starta gräsklipparen.
• Släpp omkopplaren samtidigt som gasreglaget trycks.
• Låt det gå några sekunder för att skärhuvudet ska nå max RPM.

STOPPA grästrimmern:

• Släpp gasreglaget.
• Låt skärhuvudet komma till ett stopp.
  • Ta bort batteriet från produkten.

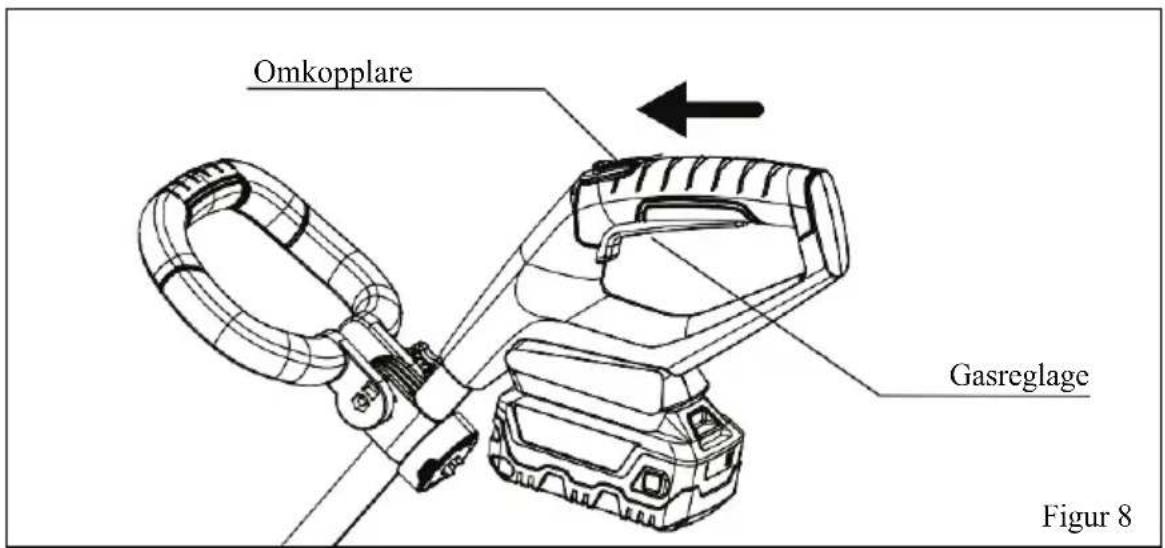

Omkopplare Gasreglage Figur 8

Höjdjustering

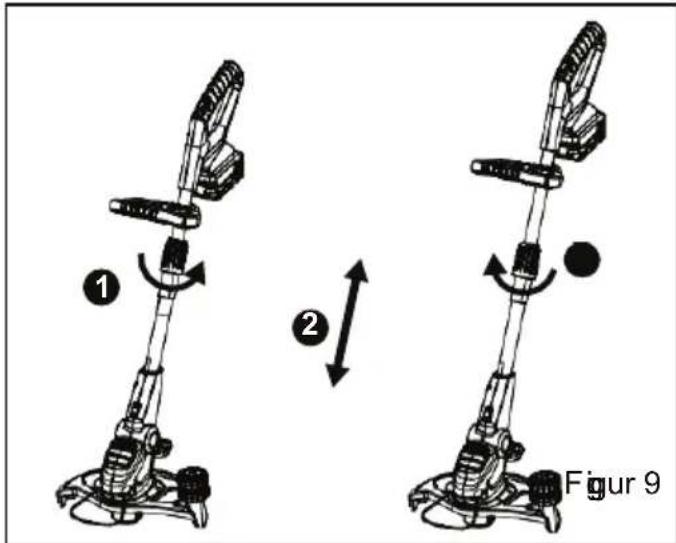

ANTECKNING: Se figur 9.

• Vrid knappen för höjdjustering moturs för att lossa på låsningen.
• Justera längden på den övre axeln till en lämplig höjd för drift.
• Vrid knappen för höjdjustering medurs för att låsa axeln.

WARNING

Kontrollera att positionen på axeln är säker innan den körs.

Justering av vinkeln på

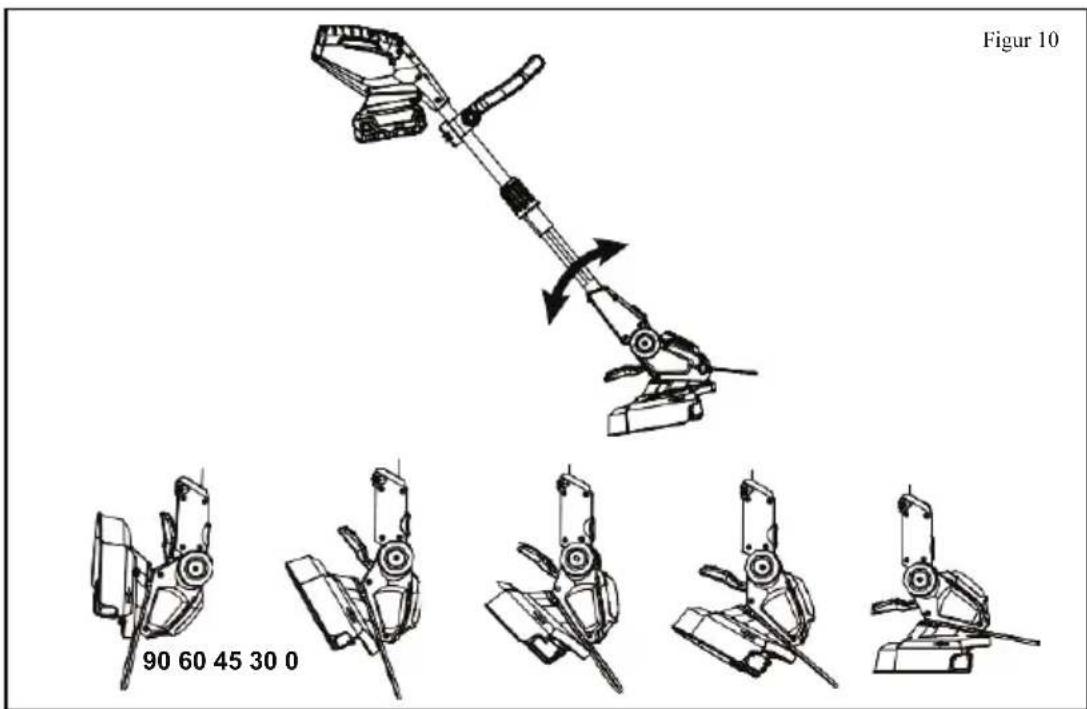

ANTECKNING: Se figur 10.

Grästrimmerns trimhuvud kan enkelt justeras med 5 olika vinklar för enkel användning.

• Stoppa grästrimmern.
• Placera grästrimmerns skärhuvud på marken och tryck in pedalen med foten för vinkeljustering.
• Luta driftstången i önskad vinkel och släpp pedalen för vinkeljustering.
• Innan du börjar, kontrollera att axeln är låst i den nya positionen. Om allt görs ordentligt, faller axeln in i en ny position med ett snäpp.

Figur 10 90 60 45 30 0

Justering av trimmertrådens längd

Automatisk matning

• Denna grästrimmer kommer med typ av trimmerhuvud med automatisk matning. Trådens längd ökas automatiskt med centrifugalkraften när enheten när maximalt varvtal.
• Stäng av och slå på enheten igen, för att öka tråden till rätt längd för trimning. Trimmertråden kapas till rätt längd av skärklingan.

WARNING

Upprepade start och stopp kan leda till att trimmerträden matas ut snabbt.

Manuell matning

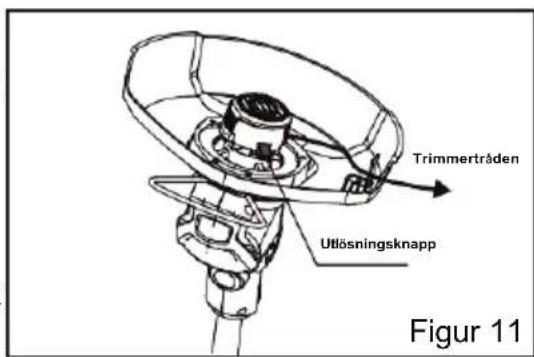

ANTECKNING: Se figur 11.

Manuell matning av trimmertråden kan krävas i början av arbetet om kapningen för tråden är för kort och inte kan dras ut av centrifugalkraften.

• Tryck på utlösningsknappen med en hand och dra ut trimmerträden med den andra handen.
• Fortsätt trycka och dra träden till dess att önskad trådlängd finns.

Trimmerträden Utlösningsknapp Figur 11

Tips för trimning

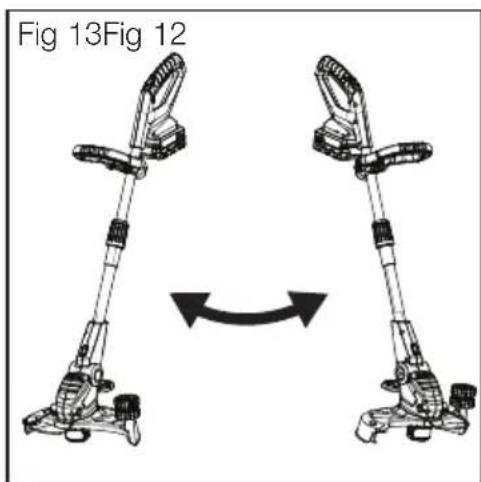

ANTECKNING: Se figur 12 och 13.

• Håll alltid grästrimmern på ett säkert avständ från kroppen och tillämpa en säker hållning.

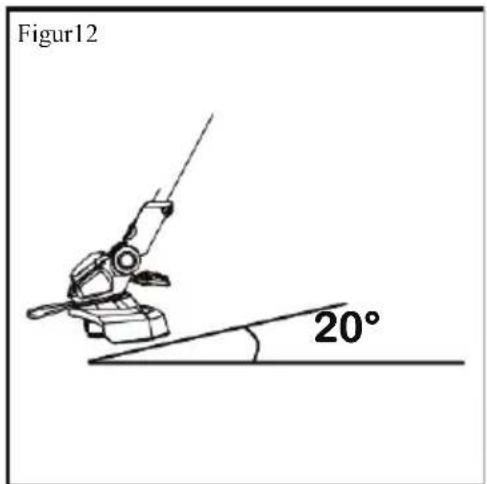

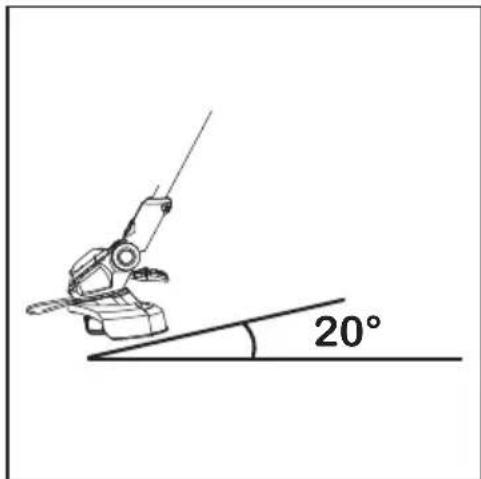

• Håll grästrimmern lutad i en vinkel på ca 20° mot det område som ska trimmas; detta är det bästa området för trimning. Använd den yttre änden av träden för bästa trim och längre livslängd

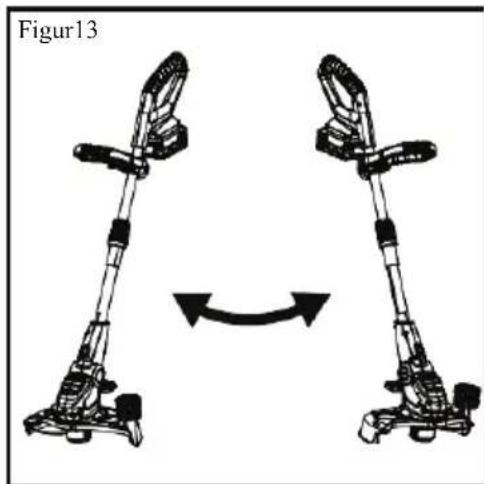

• Grästrimmern skär bäst när du arbetar i en halvcirkelrörelse runt din stående position.

Figur12 20°

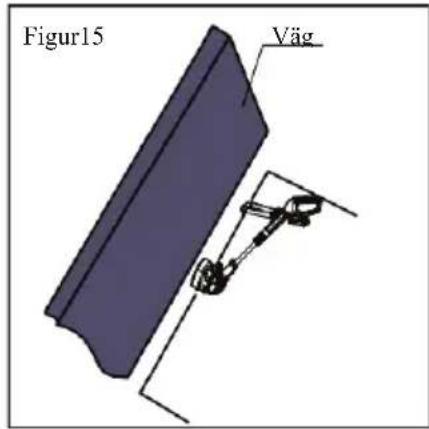

ANTECKNING: Se figur 14 och 15.

Grästrimmern kan användas för att trimma gräskanterna. När grästrimmern ska användas i läge för kanttrimning.

• Tryck på knappen konvertera på grästrimmern och håll den som visas i figur 14.
  • Vrid skaftet till ca 90° medurs.
• Släpp nu knappen konvertera för att låsa skaftet i ny position. Om det är korrekt utfört, kommer knappen för konverteraren att låsas i en ny position med ett klickljud.
• Grästrimmern kan flyttas längs gräsmattans kant med hjälp av styrhjul på trimmerskyddet. Justera vinkeln på trimmerhuvudet för bästa läge
• Se till att det inte finns något glapp i skaftet innan du startar grästrimmern.

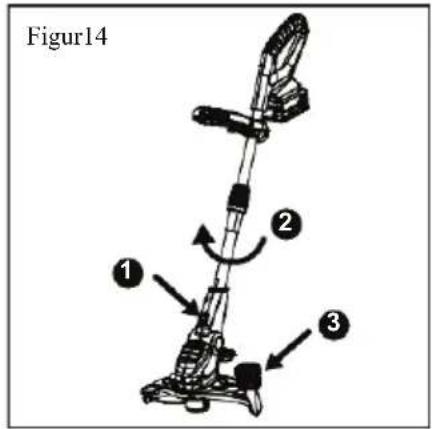

Figur14 ① ② ③

Figur15 Väg

Rengöring

WARNING

För att förhindra allvarlig personskada, ta bort batteriet från grästrimmern före service, rengöring eller borttagning av skräp.

• Rengör enheten med en fuktig trasa och ett milt rengöringsmedel.
• Sänk inte grästrimmern eller någon del av den ner i vatten.
• Fukt kan orsaka fara för elektrisk stöt. Torka av fukt med en mjuk torr duk, och se till att grästrimmern är torr innan du byter batteri.
• Använd en liten borste eller dammsugare för att rengöra luftventilerna på produkten.
  • Håll luftventilerna fria från hinder.

Använd inga lösningsmedel, starka rengöringsmedel, vissa aromatiska oljor som tall och citron när du rengör plastdelarna. Kemikalier kan skada, försvaga eller förstöra plastkomponenter som kan leda till allvarlig personskada.

Förvaring

Följande steg ska tas för att förbereda grästrimmern för förvaring.

• Rengör grästrimmern som beskrivs i föregående avsnitt.
• Förvara grästrimmern på ett torrt och rent ställe. Förvara den inte i närheten av frätande material, t.ex. gödselmedel eller bränsle.
• Förvara grästrimmern på en sval och torr plats inomhus, utom räckhåll för barn.
• Se till att batteriet tas bort före förvaring.

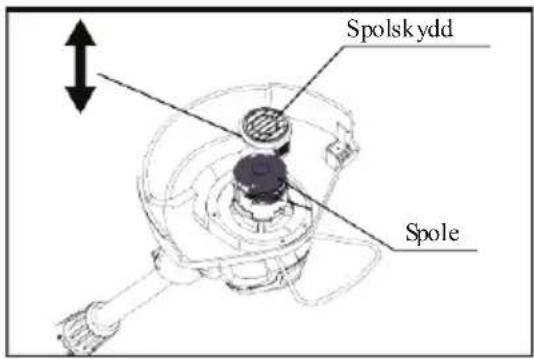

Byte av trimmertråd

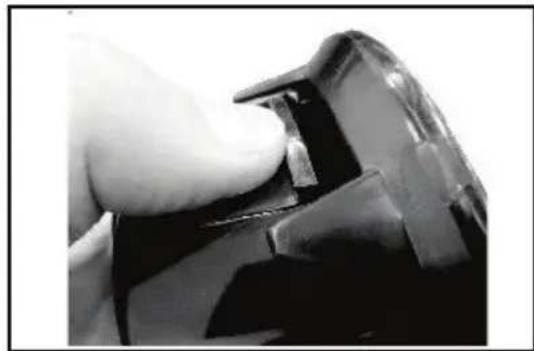

ANTECKNING: Se figur 16.

Spolskydd Spole

Figur 16 (a)

1. Tryck in två klämmor på insidan av spolskyddet och ta av skyddet försiktigt.
2. Ta bort den gamla spolen och byt ut den med en ny/full spole.

ANTECKNING: Se till att insidan av huvudet för automatisk matning och spolen är rena och fria från gräs och jord före påfyllning.

1. Ta bort ena änden av tråden från spolens hake och skjut in den i huvudets snörhål.
2. Sätt tillbaka spolskyddet på huvudet så att skyddets klämmor är i linje med huvudet och klickar på plats igen.

WARNING

• Trimmertråden kommer att försämras över tid och kan kräva byte om skador på träden och prestandan på snittet inte är tillfredsställande.
• Innan du monterar eller justerar, se till att batteriet har tagits bort.
• Använd inte grästrimmern om spolskyddet inte är säkrat med skyddsklämmorna.
• Använd inte grästrimmern om komponenterna är skadade eller alltför slitna.
• Använd inte styv skärklinga, klinga till flistugg, stältråd, rep eller något annat tillbehör på den här produkten.

Underhållsdiagram

Se följande tabell för rutinunderhåll.

Funktioner	Krav	Innan användning	Efter användning	Laddning	Månadsvis	Årligen	Om skadad	Enligt vad som krävs
Trimmer Visuell inspektion		●		●
Gasreglage Kontrollera drift		●
Omkopplare Kontrollera		●
Batteriets låsregel Kontrollera		●		●
Montering av trimmerhuvud	Kontrollera och rengör		●					●
Ventilationsgaller Rengöra		● ●
Trimmertråden Lagerbyte						● ● ●
Automatisk trådmatning från huvud	Rengör byte	●
							● ●
Alla åtkomliga fästelement	Dra åt	●						●

Service

Service kräver yttersta omsorg och kunskap och bör endast utföras av en kvalificerad servicetekniker. För service rekommenderar vi att du skickar tillbaka produkten till ditt närmaste auktoriserade servicecenter för reparation. När gräsklipparen repareras, ska endast äkta reservdelar användas.

• Håll maskinen torr, ren och fri från olja och fett.
• För att minska risken för brand, ska motorn hållas fri från ansamling av gräs, löv och skräp.
• Sett till att alla muttrar, bultar och skruvar är ordentligt åtdragna för att vara säker på att utrustningen är i säkert fungerande skick.

- Manipulera aldrig med säkerhetsanordningar. Kontrollera dem regelbundet för korrekt drift.

- Felaktiga reparationer kan leda till funktionsstörning på produkten. Detta kan äventyra dig och din miljö.

ANTECKNING: Se garantikort som medföljer denna produkt för kontaktuppgifter om service.

Felsökning

PROBLEM	ORSAK	LÖSNING
Grästrimmern startar inte när gasreglaget trycks ned	Tomt batteriUrkopplat batteri,Felaktigt batteri	Ladda batteriet,Sätt tillbakabatteriet
Trimmar inte gräset	Ingen trimmertråd i huvudet för automatisk matning	Byt trimmertråd i huvudet för automatisk matning
Överdriven vibration	Trimmat gräs samlat i trådspolen och undersidan av trimmerskyddetHuvud för automatisk matning och trådspole är inte korrekt monterade	Rengör trådspolen och trimmerskyddet på gräsklämmornaÅterställ huvudet för automatisk matning

TEKNISKA SPECIFIKATIONER

PRODUKTSPECIFIKATION

Beskrivning	18V, Grästrimmer
Trimdiameter 300 mm
Typ av huvud	Automatisk matning, centrifugal
Trådlängd (Spole) 4 m
Tråddiameter i nylon 1,6mm
Motortyp Borstad
Motorspecifikation 18V DC
Motorvarvtalets intervall	7200~8800rpm
Huvudets vridbarhet	0~90, 5 position
Teleskopiska skaftets intervall 215mm
Skaftets diameter 25mm
Intervall för främre handtagets vridbarhet	0/180
Kantfunktion Ja
Produktens vikt (Utan batteri) 2,1 Kg
Ljudtrycksnivå	Lpa: 76,7dB (A), K: 3dB (A)
Ljudeffektnivå (Garanterad)	Lwa: 93dB (A)
Totalt värde vibration (Max)	ah: 3,36m/s ^2 , K: 1,5m/s ^2

En varning:

• Det deklarerade totala vibrationsvärdet har uppmätts enligt en standard testmetod och kan användas för att jämföra ett verktyg med ett annat;
• Det angivna totala vibrationsvärdet kan också användas vid en preliminär bedömning av exponering.
• Vibrationsemission under den faktiska användningen av elverktyget kan skilja sig från det deklarerade totala värdet beroende på de olika sätten verktyget används; och
• Behovet av att identifiera säkerhetsåtgärder för att skydda operatören, vilka är baserade på en uppskattning av exponering under de faktiska användningsförhållandena (med hänsyn till alla delar av driftcykeln, som de tider då verktyget är avstängt och när det är på tomgång utöver utlösningstiden).

Tiedot

Hold omkringstående på afstand.

Udskift knivbladet, när trimningsevnen reduceres.
