BRUGSANVISNING IQ18GTK MURRAY

Dette produktet er kun beregnet til husholdnings gress. Dette produktet er ikke beregnet på børsting eller kommersiell bruk.

Skal IKKE kastes med husholdningsartikler.

Sikkerhed og Håndtering

19 Batterilader (ikke inkludert med alle produkter)

Skærebladet er skarpt

Betjener Trimmeren

• Slipp gass utlöseren.
  • La klippe hodet komme til et helt stopp.
  • Fjern batteriet fra produktet.

Sikrings bryter Gass utlöseren Fig 8

Høydejustering

MERK: Se figur 9.

- Denne græs trimmer leveres med Auto Feed type trimmehoved.

Trådens længde vil automatisk blive forøget med centrifugalkraften, när enheden när maksimal omdr.

- Sluk for og tænd enheden igen for at øge tråden til den rigtige skærelængde. Tråden skæres i den rigtige længde fra udskæringsbladet.

ADVARSEL

- Hold alltid trimmeren i en sikker avstand fra kroppen og ta en sikker stilling.

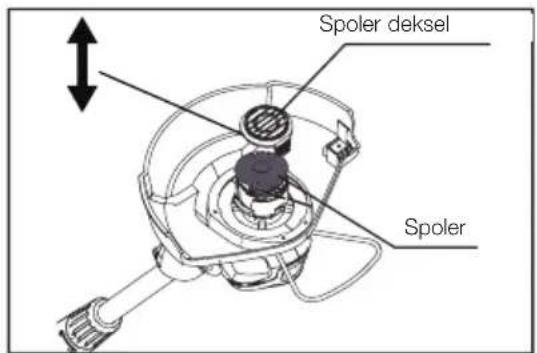

Trimme tråd erstatning

MERK: Se figur 16.

Spoler deksel Spoler

Fig 16 (a)

Tak, og tillykke med købet på dit Murray-produkt.

Hos Murray er vi stolte af kvaliteten og udførelse af alle vores produkter.

Denne brugsanvisning vil hjælpe med samlingen, sikker drift og vedligeholdelse af dit produkt.

Forsøg ikke at betjene dette produkt, før du grundigt har læst og forstået alle instruktioner, sikkerhedsregler m.m. i denne vejledning. Manglende overholdelse kan resultere i ulykker med elektrisk stød, brand og/eller alvorlig personskade.

BRUGSVEJLEDNING

Dette produkt er kun beregnet til husholdningsbrug.

Dette produkt er ikke beregnet til børskæring eller kommerciel brug.

Brug ikke produktet til andre opgaver, inden det er beregnet til.

Sikkerhedsforhold

ADVARSEL!

Gennemlæs burger-vejledningen

inden du tager maskinen I brug.

Brug øjne - og hørerværn, der lever op til sikkerhedsstandarder.

Brug robust, skridsikkert fodtøj.

Brug sikkerhedshandsker.

Brug ikke maskinen under våde forhold, beskyt maskinen fra regn og fugtig

Pas på stenslag! Sikre at omkringstående holdes mindst 50' (15 m.) væk & stop maskinen hvis nogen nærmer sig.

Batteriet indeholder Li-ion. Smid ikke batteriet ud med husholdningsaffald.

Kontakt den lokale myndighed og forhører dig om, hvordan du kasserer batterierne korrekt.

Pas på elektrisk stød fare ved opladning.

Læs vejledningen før udførsel af enhver justering eller vedligeholdelsesarbejde.

Vent til at alle maskinens komponenter er holdt helt op med at kører før du fjern batteriet

Brug ikke stive skæreskiver.

Hold væk fra varme og / eller åben ild.

Må ikke smides ned i vandet.

Omgivelsestemperatur 40°C Max.

Hold hænderne væk fra skæreområde mens den er i drift.

Indholdsfortegnelse

Funktioner og Definitioner

Funktioner
og

Sikkerhed og Håndtering
Sikkerhedsforhold 231
Bortskaffelse

Monteringsvejledning

	Udpakning
	Montering
Montering af det gashåndtag 233	Montering

af
232
af
af

Brugsanvisning
Skære
klinge

Betjening af streamer 234

Installering og fjernelse af batteri 234

Tænd og sluk 235

Højdejustering

	Justering
Justering af tråd længden	236
	Klippe
Trimning af kanter	237

af
tips

Tekniske Specifikationer

Specifikationer

243

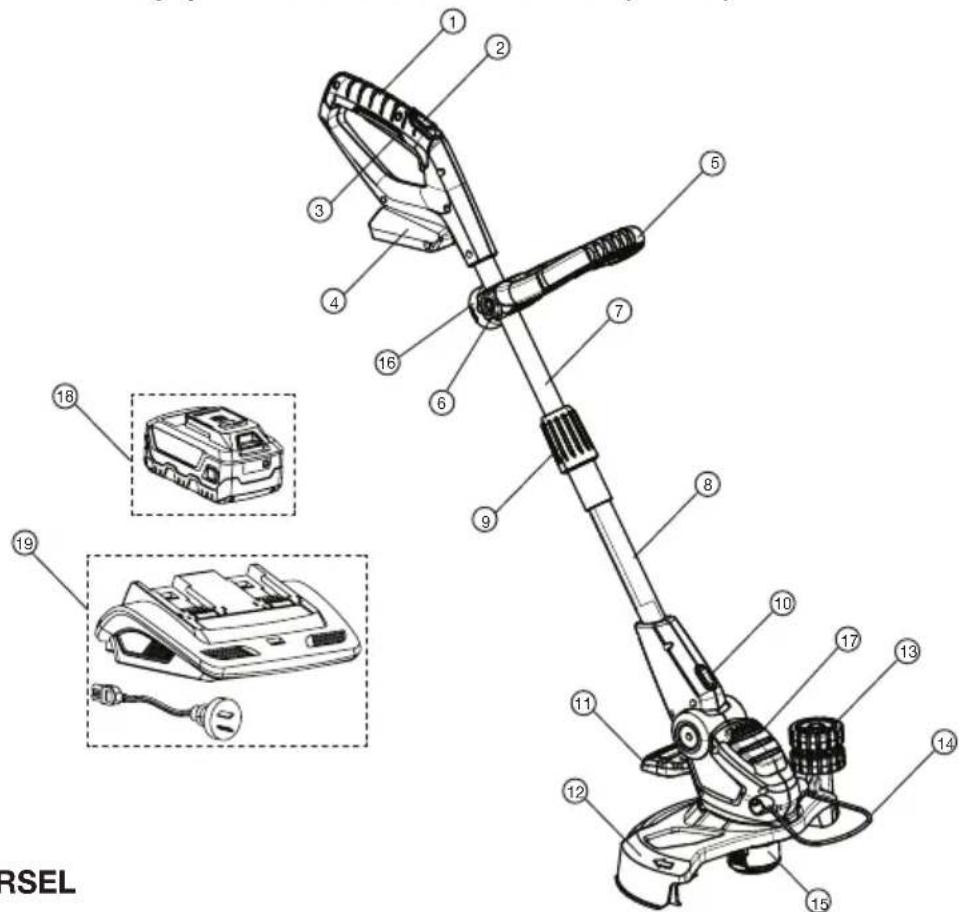

Funktioner og Tilbehør

NOTE: Se figure 1.

1 Betjeningshåndtag
2 Nuværende Switch
3 Gashåndtag
4 Batteri hylster
5 Fronthåndtag

6 Fronthåndtag, Låseknap

7 ∅vre skaft (teleskop)

8 Nedre aksel (fast)

9 Højdejusteringsknap

10 Drejeknap for aksel

11 Vinkeljusteringspedal

12 Trimmer beskytter

13 Guide Wheel

14 Bumpbeskytter

15 AutoFeed hoved

16 Genopfyldning af Spole

17 Motorhus

18 Batteri (medfølger ikke med alle produkter)

19 Oplader (medfølger ikke med alle produkter)

- Græs Trimmer Instruktion / Sikkerhedsmanual (ikke vist) - Batteri og oplader Instruktion / Sikkerhedsmanual (ikke vist)

Brug ikke produktet, hvis der er nogen komponent mangler eller er beskadiget. Få manglende eller beskadiget komponenter repareret eller udskiftet først.

Sikkerhedsforhold

• Læs alle instruktioner i manualen omhyggeligt igennem, inden du forsøger at samle og betjene maskinen. Opbevar denne vejledning et sikkert sted for fremtidig reference, og benyt den regelmæssigt. Sørg for, at andre brugere læser denne vejledning og er opmærksomme på produktsikkerhedsrisici.
• Maskinen må kun betjenes med et ægte Briggs & Stratton, 18V Lithium-ion batteri. Ved brug af batteridrevet maskiner skal der altid følges grundigt sikkerhedsforanstaltninger for at mindske risikoen for lækage og personskade.
• Bliv fortrolig med alle funktioner og deres korrekte betjening metoder, inden du bruger maskinen. Ved, hvordan man stopper maskinen, og hvordan man afbryder strømmen i en nødsituation Thoroughly inspect the area where the machine is to be used. Remove all stones, sticks, wire, bones, toys, and other objects that could be tripped over or thrown by the cutting mechanism. Thrown objects can cause serious personal injury.
• Undersøg det område, hvor maskinen skal bruges. Fjern evt. sten, pinde, ledninger, knogler, legetøj og andre genstande, man kunne snuble over eller stødes væk af skæremekanismen. Det kan medføre alvorlig personskade hvis man rammes af sådanne genstande.
• Brug altid ansigtsmaske eller støvmaske, når du bruger maskinen i et støvet miljø.
• Brug altid passende tøj, helst ikke løst siddende tøj (smykker og lign.), Som kan sæt sig fast i maskinens bevægelige dele.
• Brug ikke denne maskine med bare fødder, sandaler eller letvægts (f.eks. lærredssko). Brug gerne lange bukser og tunge sko.
• Brug ikke maskinen under påvirkning af alkohol eller medicin.
• Vær opmærksom og brug ikke maskinen, når du er træt. Vær opmærksom på, hvad det er du gør og sørg for, at andre er opmærksomme på dine arbejdsopgaver, inden du begynder.
• Undgå at bruge maskinen i farlige omgivelser. Brug kun maskinen i dagslys eller ved godt kunstigt lys.
• Brug ikke maskinen hurtigt. Altid gå og kør aldrig med maskinen i brug. Lade være med at række længere end du kan nå og sørg for at holde balancen til enhver tid.
• Stop og fjern altid, maskinens batteri inden du inspicerer, justerer, servicerer eller rengør maskinen.
• Hvis maskinen begynder at vibrere for højt, skal du afbryde brugen, indtil maskinen har været inspiceret og vurderet. At have en maskine vurderet for vibrationer reducerer generelt risikoen for skade eller produktfejl.
• Tving ikke maskinen ud over sin skæreevne. Maskinen vil fungere bedre og mere sikkert hvis den få lov til at skære i det tempo, som den er klassificeret til.
• Brug ikke maskinen indendørs. Opbevar kun maskinen indendørs på et tørt og sikkert sted. Opbevar maskinen utilgængeligt for børn.
• Vedligehold altid maskinen i henhold til vedligeholdelsesafsnittet i denne vejledning
• Hvis maskinen rammer en fremmed genstand, skal den altid kontrolleres for skade.
• Lad ikke børn eller personer med nedsat bevægelse betjene maskinen.
• Vær forsigtig, når du nærmer dig blinde hjørner, døråbninger, buske, træer eller andre genstande der kan skjule dit syn og maskinens vej.
• Brug ikke maskinen nær varmt aske, brændbare materialer og nedsænk den ikke ned i væsker. Dette kan forårsage brandfare, alvorlige person skader eller produktskade.
• Sæt ingen genstand for ventilationsgitter. Hold altid, åbningerne frie, og betjen ikke maskinen hvis der er blokeret åbninger, det kan reducere luftstrømmen til motoren.
• Maskinen må ikke rettes mod personer eller käeledyr.
• Undgå træer og buske. Træbark, trælister, sidespor og hegnposter kan let blive beskadiget af linjen.

Sikkerhedsforhold

• Produktet skal være monteret færdig, inden du forsøger at starte maskinen.
• Brugeren af maskinen, skal altid sørger for at batteriet er blevet fjernet fra maskinen.
• Oplysninger om evt. risici, som er vedvarende på trods af de indbygget beskyttelsesforanstaltninger og supplerende sikkerhedsforanstaltninger er omfattet.
• I tilfælde af uheld eller nedbrud skal du slippe udløseren og fjerne batteriet. Hold maskinen og batteriet adskilt.
• Undgå at bruge maskinen i dårlige vejforhold, især när der er risiko for lynnedslag.
• Husk, at operatøren eller brugeren er ansvarlig for ulykker og farer, der opstår for andre mennesker eller deres ejendom.
• Tænd kun maskinen, når hænder og fødder er væk fra skæreorganet.

Bortskaffelse af produkt

KORREKT BORTSKAFFELSE AF MASKINEN

Elektrisk affald bør ikke smides ud sammen med husholdningsaffald. Venligst genbrug hvor faciliteter findes. Kontakt din lokale myndighed eller forhandler for genbrugsrådgivning. Batteriet indeholder materiale, der er farligt for dig og miljøet. Den skal fjernes og bortskaffes separat på et anlæg, der accepterer Lithium-ion-batterier.

Der henvises til Briggs & Stratton 18V batteri og oplader manual for yderligere oplysninger om bortskaffelse af batteri og oplader.

KORREKT BORTSKAFFELSE AF EMBALLAGE

Emballagen består af pap og plast, som er genbruges mærket. Læg dem genanvendelse på genbrugsstationen.

Nødstilfælde

I sjældne tilfælde er et batteri beskadiget, og noget af indholdet lækker ud og kommer i kontakt med en persons hud, øjne eller indtages. Følg førstehjælpsinstruktioner inde i batteri- og opladere håndbogen. Søg straks lægehjælp.

SAMLINGS FREMGANGSMÅDE

Udpakning

Dette produkt skal samles.

• Fjern forsigtigt produktet og eventuelt tilbehør fra kassen.
  Sørg for at alle genstande, der er opført i pakker listen, er inkluderet. Se side 3.
• Kassér ikke emballagematerialet, før at du varsomt har inspiceret og sikret, at produktet er i korrekt driftstilstand.

ADVARSEL

Forsøg ikke at ændre dette produkt eller bruge tilbehør, der ikke anbefales til brug sammen med dette produkt. Enhver sådan ændring eller modifikation er misbrug og kan medføre en farlig tilstand, med alvorlige personskader som følge. Brug ikke maskinen, medmindre samlingen er fuldendt, herunder skærme, håndtag og sele. Installer ikke batteriet i produktet, før hele samlingen er fuldendt.

FREMGANGS METODE

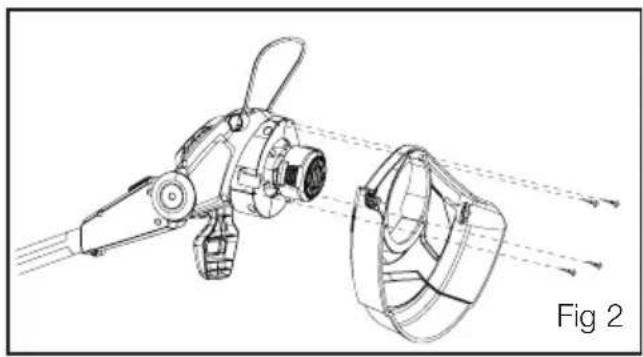

Montering af Trimmeren

NOTE: Se figur 2.

- Fjern monteringsskruerne fra motorhus. Disse er monteret på forhånd på motorhuset for at brugeren nemt kan finde dem.

- Spænd alle fire monteringsskruer og fastgør beskyttelseskappe.

Forsøg ikke at køre produktet uden at installere beskyttelseskappe. Kastede genstande kan medføre alvorlig personskade til operatøren, hvis beskyttelseskappe ikke anvendes.

Brug ikke eller monter batteriet, før beskyttelseskappe er helt installeret eller løs.

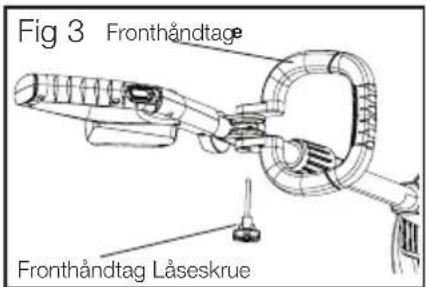

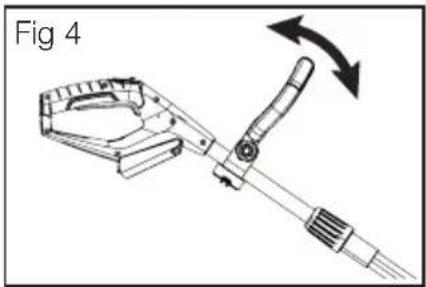

Montering af fronthåndtag

NOTE: Se figure 3 & 4.

Det kan være nødvendigt at justere gashåndtaget. Gashåndtaget kan justeres i forskellige vinkler, så det passer til den ønskede brugsvinkel.

• Tryk fronthåndtaget ned mod akslen, så håndtaget er vinklet mod betjeningshåndtaget.
• Sæt det forreste håndtag langs akslen til en position, der muliggør komfortabel betjening. Juster indtil du er komfortabel.
• Skub monteringsskruen igennem hullet til det forreste håndtag og stram den helt ind.
• Kontroller at håndtagets position er korrekt sikret.

Fig 3 Fronthåndtage Fronthåndtag Låseskrue

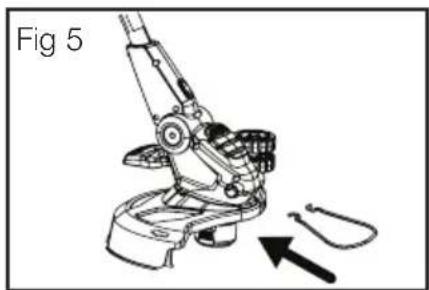

Montering af afstandsbøjle

NOTE: Se figure 5.

Afstandsbøjlen er designet til at beskytte blomster, træer og havemøbler under drift.

• Juster afstandsbøjlen med sporet på motorhovedet som vist i figuren.
• Skub afstandsbøjlen ind i spalten. Hvis den er installeret korrekt, klikker ringenpå plads.

Trimmeren er udstyret med en line trimning afskæringsblad på trimmer beskytteren.

Dette vil opretholde den bedste mulig ydeevne.

ADVARSEL

Skærebladet er skarpt

Brugsanvisning

Hold trimmeren med højre hånd på gashåndtaget og din venstre hånd på det forreste håndtag. Hold et fast greb med begge hænder under drift. Trimmeren skal holdes i en behagelig position med det bageste håndtag omkring hoftehøjden. Brug altid trimmeren ved fuld gasspjæld. Hvis snavs bliver viklet rundt om skærehovedet, slip udløseren, fjern batteriet og fjern derefter snavset.

ADVARSEL

• Motorhuset kan blive varmt under drift. Du må ikke hvile eller placere din arm, hånd eller nogen anden kropsdel mod motorhuset under drift.
• Placer enheden på brugerens højre side og betjen aldrig enheden med bunden af motor over talje niveau.
• Anvend omvendt håndorientering, hvis brug i venstre hånd er ønsket.

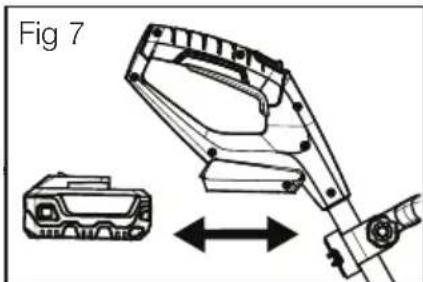

Påsætning og Afmontering af batteri

NOTE: Se figure 7.

• Juster ribberne på batteriet med riller i produktets batteriport.
• Skub batteriet i græs trimmerens batterihus.
• Sørg for, at låsen på bunden af batteriet klikker på plads og at batteriet er korrekt anbragt. Fastgør den til græs trimmeren, inden arbejdet påbegyndes.
• Hvis maskinen ikke skal bruges straks, skal batteriet fjernes.

- For at fjerne batteriet skal du trykke på udløseren på batteriet og trække det ud fra græs trimmeren. Se batterihåndbogen for at finde udløseren.

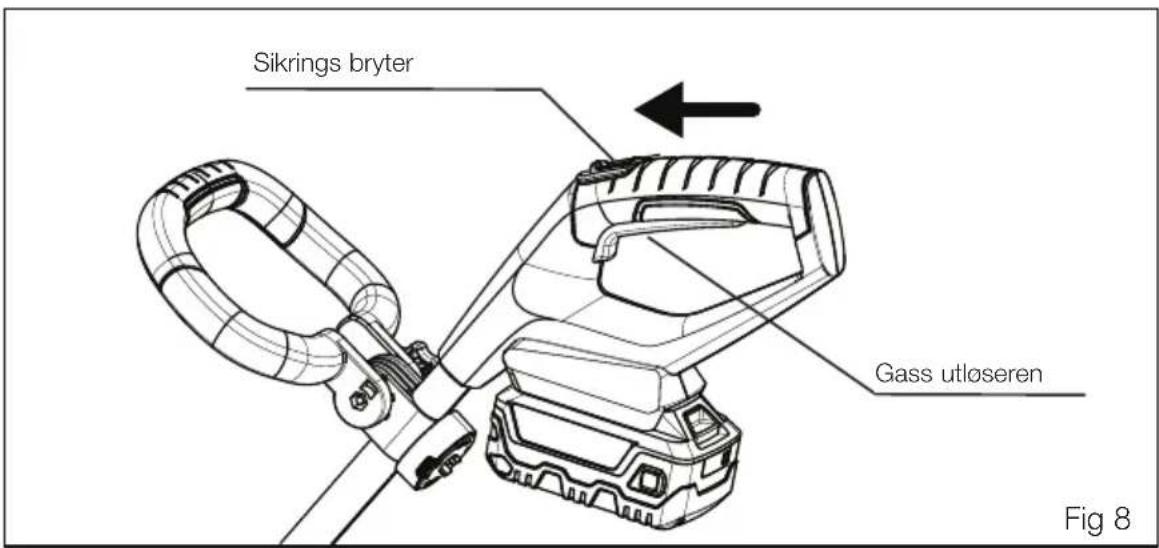

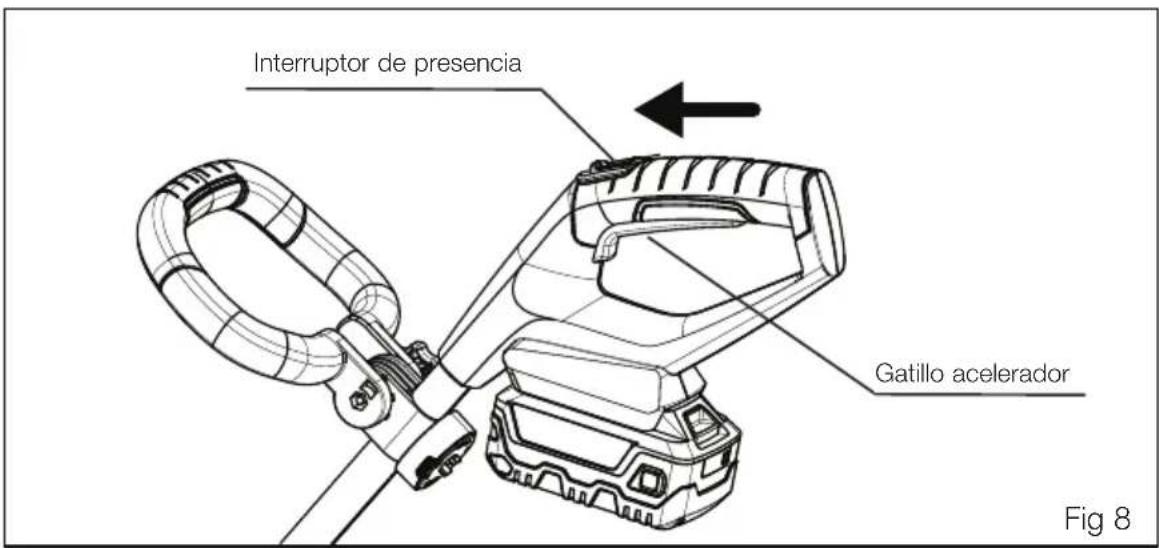

Tænd/Sluk (Afbryder)

Afbryder knappen reducerer muligheden for uønsket opstart. Afbryderen er placeret på håndtaget over udløseren. Afbryderen skal skubbes fremad, før du trækker udløseren. Låsen nulstilles hver gang udløseren frigives.

TÆNDNING af trimmeren:

• Skub afbryderen frem og hold den på plads.
• Klem gasregulatoren. Dette vil starte græs trimmeren.
• Slip afbryderen, mens gasregulatoren holdes presset.
• Vent nogle få sekunder for at klippehovedet opnå maks. omdrejningstal.

STANDSNING af trimmeren:

• Slip gashåndtaget.
• Lad klippehovedet komme til et fuldstændigt stop.
  • Fjern batteriet fra produktet.

Interruptor de presencia Gatillo acelerador Fig 8

Højdejustering

NOTE: Se figure 9.

• Drej højdejusteringsknappen mod uret for at løsne låsen.
• Juster længden af den øverste aksel til en passende højde til drift.
• Drej højdejusteringsknappen med uret for at låse akslen.

ADVARSEL

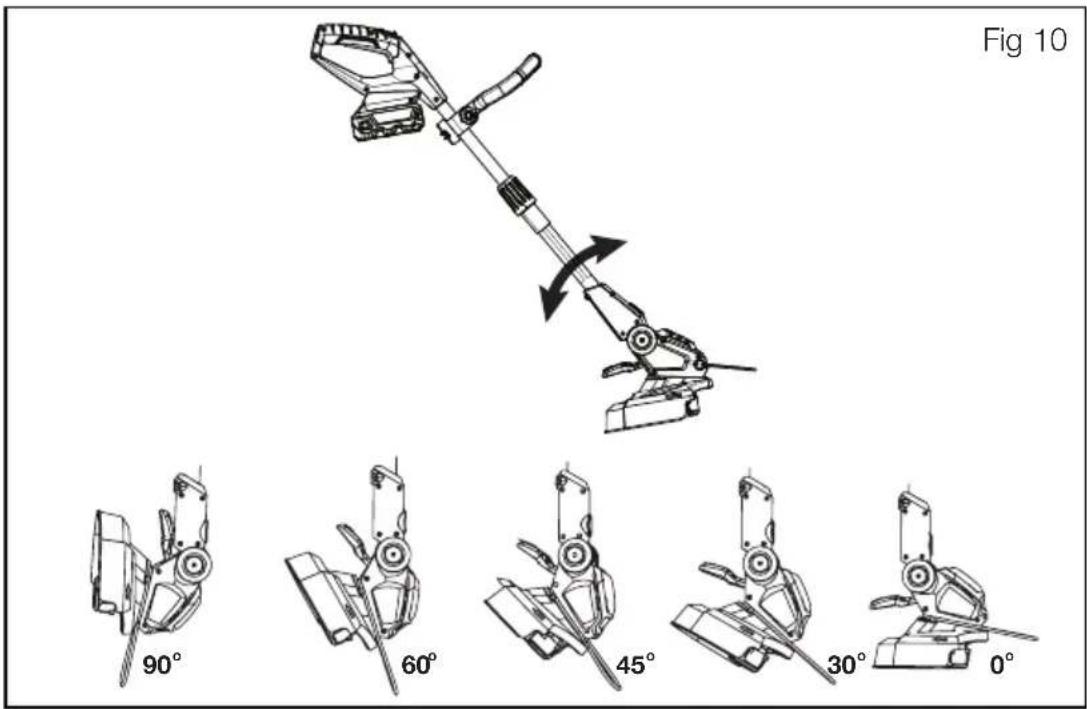

Græs trimmerens hovedet kan let justeres i 5 forskellige vinkler for nem betjening.

• Stop græs trimmeren.
• Placer klippehovedet på græstrimmeren på jorden og tryk vinkeljusteringspedalen med din fod.
• Vip betjeningsbjælken i den ønskede vinkel og slip vinkeljusteringspedalen.
• Sørg for, at akslen er låst i den nye stilling, inden du starter. Hvis det gøres korrekt, falder akslen i ny position med et snap.

Fig 10 90° 60° 45° 30° 0°

Justering af tråd længden

Auto Feed

- Denne græs trimmer leveres med Auto Feed type trimmehoved.

Trådens længde vil automatisk blive forøget med centrifugalkraften, när enheden när maksimal omdr.

- Sluk for og tænd enheden igen for at øge tråden til den rigtige skærelængde. Tråden skæres i den rigtige længde fra udskæringsbladet.

ADVARSEL

Gentagende opstart og standsning af maskinen kan medføre, at trimmerens tråd slides hurttig op.

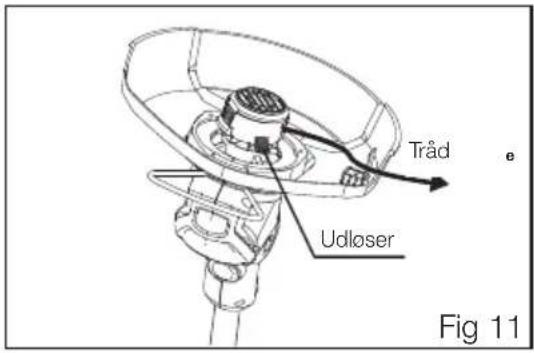

Manual Feed

NOTE: Se figure 11.

Manuel indføring af tråden kan være påkræveti begyndelsen af arbejdet, hvis tråden også erkort og kan ikke trækkes ud af centrifugal kraft.

- Tryk på udløserknappen med den ene hånd og træk trimmerens tråd ud med den anden hånd.

- Hold trykket og træk i tråden, indtil den ønskede længde af linjen er slukket.

Tråd Udlöser Fig 11

Trimmenings Tips

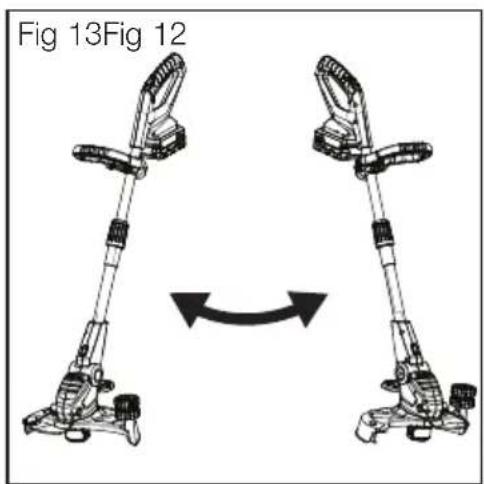

NOTE: Se figure 12 & 13.

- Hold altid trimmeren på sikkert afstand fra kroppen og stå i en skridsikker stilling.

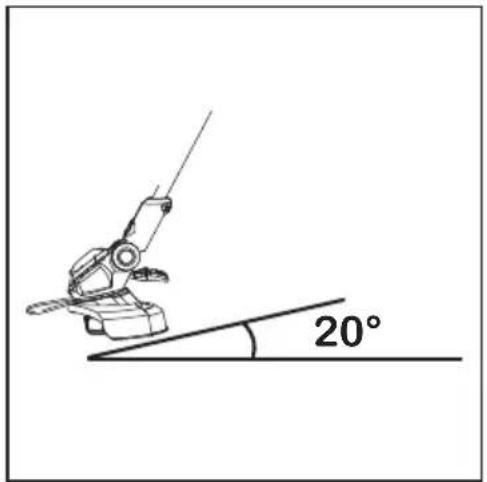

- Hold trimmeren vippet i en vinkel på ca. 20 °mod det område, der skæres; dette er den bedste skærevinkel. Brug den yderste ende af linjen til den bedste udskæring og længere levetid

- Trimmeren skærer bedst, når den drives i en halvcirkel rundt din stående stilling.

20°

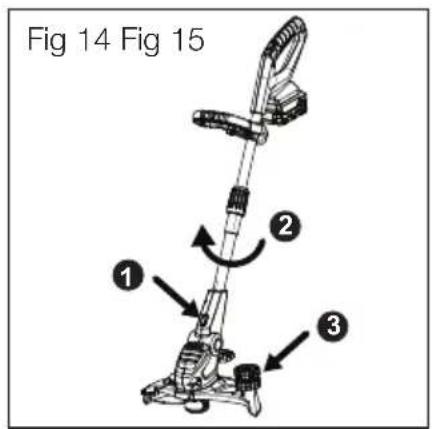

Græsklipperen kan bruges til at skære græskanterne.

At betjene trimmeren i kantskæringsfunktion.

• Tryk på konverterings-knappen på trimmeren og hold den som vist i figur 14.
  • Drej akslen til ca. 90 °med uret.
• Løsn nu konverterings-knappen for at låse akslen i ny position. Hvis dette gøres ordentligt, bliver konverterings-knappen låst i den nye position med en kliklyd.
• Trimmeren kan flyttes langs græsplanten ved hjælp af styrhjul på beskyttelseskappe. Juster vinklen på trimmerens hovedet til den bedste position
• Sørg for, at der ikke er noget spil i akslen, før trimmeren startes.

• Rengør enheden med en fugtig klud med et mildt rengøringsmiddel.
• Sænk ikke maskinen eller nogen del af den i vand.
• Fugt kan forårsage stød. Tør af fugt med en blød tør klud og sørg for, at maskinen er tør, inden du udskifter batteriet.
• Brug en lille børste eller støvsuger til at rengøre luftventilatorerne på produktet.
• Hold luftåbningerne fri for forhindringer.

Brug ikke opløsningsmidler, stærke vaskemidler, visse aromatiske olier som fyr og citron når rengøring af plastdele. Kemikalier kan beskadige, svække eller ødelægge plastik, som kan medføre alvorlig personskade.

Opbevaring

• Rengør maskinen som beskrevet i foregående afsnit.
• Opbevar maskinen på et tørt, rent sted. Må ikke opbevares ved siden af brandfarlige materialer, såsom gødning eller brændstof.
• Opbevar maskinen indendørs, på et köligt, tört sted, utilgængeligt for børn.
• Sørg for, at batteriet fjernes før opbevaring.

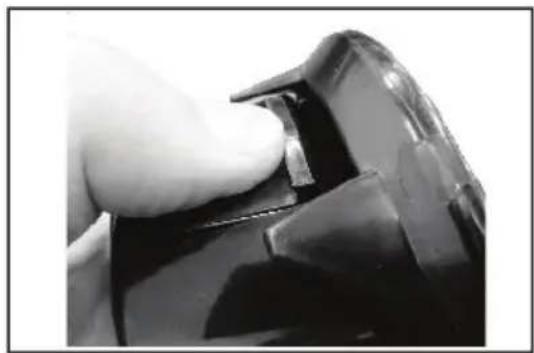

Udskiftning af trimmerens tråd

NOTE: Se figure 16.

1. Tryk de to dæksler ind mod spolebetrækket, og fjern låget langsomt.
2. Tag den gamle brugte spole ud og udskift den med en ny / genopfyldt spole.

BEMÆRK: : Sørg for, at indersiden af aksel og spole er ren og fri for græs og jord, inden genopfyldning.

1. Fjern den ene ende af linjen fra spolehakket og skub den ind i en øjenlids på hovedet.
2. Skub spolebetrækket tilbage på hovedet, så dækslet klæber sammen med hovedet og klikker på plads igen.

ADVARSEL

• Trimmer linjen vil forringes over tid og kan kræve udskiftning, hvis linjeskift og skæreydelse ikke er tilfredsstillende.
• Sørg for, at batteriet er fjernet, inden montering eller justering.
• Undlad at betjene trimmeren, hvis spoiledækslet ikke er fastgjort på låget.
• Brug ikke trimmeren, hvis komponenterne er beskadigede eller for meget slidte.
• Brug ikke stiv skæreskive, børsteskæreblad, ståltråd, reb eller anden fastgørelse på dette produkt.

Vedligeholdelsesdiagram

Se nedenstående tabel for rutinemæssig vedligeholdelse.

Funktioner Krav	Inden Brug	Efter Brug	Genopladning	Månedligt	Årligt	Ved Skade	Efter Behov
Trimmer Visuel Inspektion	●		●
Gashåndtag Check Drift	●
Afbryder Check	●
Tænd/Sluk Knap Check	●		●
Batteri Kliksystem Check & Rengør		●					●
Skæreblade Rengør	●	●
Ventilation Grills Udskiftning af lager					●	●	●
Trimmer Line Rengør	●
Spoledækket Reservedele						●	●
Alle tilgængelige skruer Fastspænd	●						●

Service

Vedligeholdelse kræver ekstrem pleje og viden og bør kun udføres af en kvalificeret servicetekniker. For service foreslår vi, at du returnerer produktet til dit nærmeste, autoriserede, servicecenter til reparation. Ved service skal du kun bruge originale reservedele.

• Hold maskinen tør, ren og fri for olie og fedt.
• For at reducere risikoen for brand, hold motoren fri for græs, blade og affaldsopbygning.
• Hold alle møtrikker, bolte og skruer tætte for at være sikker på, at udstyret er i sikker arbejdsstilling.
• Manipulere aldrig med sikkerhedsanordningerne. Kontroller dem regelmæssigt for korrekt betjening.
• Forkert reparation kan medføre fejl i produktet. Dette bringer dig og dit miljø i fare.

BEMÆRK: Check det garantibevis, der følger med dette produkt, for servicekontaktoplysninger.

Fejlfinding

PROBLEM ÅRSAG L∅SNING
Trimmer ikke starter, når der trykkes aftrækkeren	Fladt batteriLøst batteriDefekt batteri	Genoplade BatterietTilpas batteriUdskift batteri
Skære ikke græs Ikke mere	tråd i dækslen Udskift tråd på dækslen
Excessive Vibration Akkumuleret græsstrå på spolens trådog under siden af trimmerens beskyttelseskappeBeskyttelseskappen er ikke monteret korrekt	Frigør beskyttelseskappe og tråd for græsstråGenmontere beskyttelseskappen

Specifikationer

PRODUCTSPECIFICATION
Beskrivelse	18V, GrassTrimmer
KippeDiameter 300 mm
TrådLængden(Spool) Autofeed,centrifugal
NylonTrådDiameter 4 m
Diámetro del hilo de nailon 1,6 mm
MotorType Con escobillas
MotorSpecifikation 18VDC
MotorHastighed 7.200~8.800 rpm
HovedArtikulation 0~90 5 posiciones
TelescopLængde 215 mm
SkaftDiameter	25 mm
FrontHandleArticulationRange	0/180
EdgingFunction	Yes
ProductWeight(Nobattery)	2,1 Kg
Nivel de presión acústica	Lpa: 76,7 dB (A), K: 3 dB (A)
SoundPressureLevel	Lwa: 88 dB (A)
SoundPowerLevel(Garanteret)	Lwa: 93 dB (A)
VibrationTotalValue(Max)	ah: 3,36m/s2, K: 1,5m/s2

- En adversel:

- At den samlede værdi for den angivne vibration er målt i overensstemmelse med en standard testmetode og kan bruges til at sammenligne et værktøj med en anden.

- At den angivne vibrationens samlede værdi også kan anvendes i en foreløbig vurdering af eksponeringen.

- At vibrationsemissionen under selve brugen af el-værktøjet kan afvige fra den angivne totalværdi afhængigt af de måder, hvorpå værktøjet anvendes. og

- Af behovet for at identificere sikkerhedsforanstaltninger til beskyttelse af operatøren, der er baseret på en estimering af eksponering under de aktuelle anvendelsesbetingelser (under hensyntagen til alle dele af driftscyklussen, som f.eks. De tider, hvor værktøjet er slukket, og når det er kører tomgang ud over udløsertiden).

Podrobnosti
