INSTRUKCJA OBSŁUGI IQ18GTK MURRAY

Oryginalne instrukcje 260

IMPORTANT NOTES

Details

- Ak stroj zasiahne cudzie predmety, vždy ho skontrolujte.

SPUSTENIE zastrihávača:

Dziękujemy za zakup produktu firmy Murray. Firma Murray szczyci się jakością i wydajnością wszystkich swoich produktów.

Niniejsza instrukcja pomoże Ci w zmontowaniu, bezpiecznej eksploatacji i konserwacji produktu.

Zapoznaj się z poniższymi ostrzeżeniami, aby zapewnić bezpieczeństwo i długie użytkowanie produktu.

OSTRZEŻENIE

Nie próbuj uruchamiać tego urządzenia przed dokładnym przeczytaniem i zrozumieniem wszystkich znajdujących się w niniejszym podręczniku instrukcji, zasad bezpieczeństwa itp. Nieprzestrzeganie tych zaleceń może doprowadzić do wypadków, w tym do porażenia prądem elektrycznym, pożaru i poważnych obrażeń ciała.

PRZEZNACZENIE

Produkt ten jest przeznaczony wyłącznie do przycinania trawy koło domu. Produkt nie jest przeznaczony do przycinania krzewów ani do użytku komercyjnego.

Używaj produktu wyłącznie zgodnie z jego przeznaczeniem.

Ogólne zasady bezpieczeństwa

Ostrzeżenie!

Przed uruchomieniem maszyny przeczytaj instrukcje użytkowania.

Stosuj okulary i słuchawki ochronne spełniające normy bezpieczeństwa.

Noś solidne obuwie antypoślizgowe.

Używaj rękawic ochronnych.

Nie używaj urządzenia w wilgotnym środowisku. Chroń urządzenie przed deszczem i wilgocią.

Uważaj na rozrzucone przedmioty!

Upewnij się, że osoby postronne znajdują się co najmniej 15 m (50 stóp) od maszyny i zatrzymaj ją, jeśli ktoś się zbliży.

Akumulatory litowo-jonowe. Nie wyrzucaj zużytych akumulatorów razem z odpadami domowymi.

Zapytaj lokalne władze o właściwy sposób pozbywania się akumulatorów.

Podczas ładowania uważaj na niebezpieczeństwo porażenia prądem.

Przed wykonaniem czynności konserwacyjnych i regulacji przeczytaj wskazówki.

Poczekaj, aż wszystkie elementy maszyny całkowicie się zatrzymają i wyjmij akumulator.

Nie używaj sztywnych tarcz tnących.

Nie wyrzucaj wraz z odpadami domowymi.

Przechowywać z dala od źródeł ciepła i otwartego ognia.

Nie wrzucać do wody.

Maksymalna temperatura otoczenia to 40°C.

1. Osoby postronne powinny znajdować się w bezpiecznej odległości.

Podczas pracy trzymaj ręce z dala od obszaru cięcia.

Spis treści

Funkcje i definicje

Bezpieczeństwo i obsługa
Funkcje i elementy zestawu 262

Ogólne zasady bezpieczeństwa 263 Utylizacja produktu 264
Procedury montażu

Rozpakowywanie 264
Montowanie osłony podkaszarki 265
Montowanie przedniego uchwytu 265
Montowanie osłonyprzeciwuderzeniowej	265

Instrukcja obsługi

Konserwacja i pielęgnacja

Ostrze odcinające 266
Obsługa podkaszarki 266
Montowanie i wyjmowanie	266
Uruchamianie i zatrzymywanie 267
Regulacja wysokości 268
Regulacja kąta głowicy podkaszającej	268
Regulacja długości żyłki w	269
Wskazówki dotyczące cięcia 269
Podkaszanie krawędzi 270

Czyszczenie 271
Przechowywanie 271

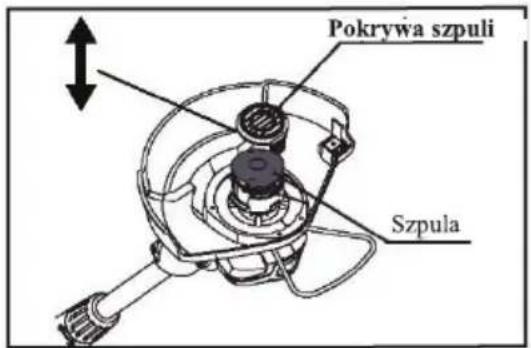

Wymiana żyłki w podkaszarce 272
Harmonogram konserwacji 273
Obsługa	273

Rozwiązywanie problemów

Rozwiązywanie problemów 274
Specyfikacja techniczna
Specyfikacja 275

UWAGA: INFORMACJE DOTYCZĄCE GWARANCJI NIE SĄ CZĘŚCIĄ NINIEJSZEJ INSTRUKCJI OBSŁUGI. SZCZEGÓŁOWE INFORMACJE NA TEMAT GWARANCJI ZNAJDUJĄ SIĘ W INNYCH DOKUMENTÓW DOSTARCZONYCH Z TYM URZĄDZENIEM. DOKUMENTY DOTYCZĄCE GWARANCJI MOGĄ ZAWIERAĆ SPECYFIKACJE TECHNICZNE DLA KONKRETNEGO MODELU, KTÓRE NIE SĄ ZAWARTE W NINIEJSZEJ INSTRUKCJI OBSŁUGI.

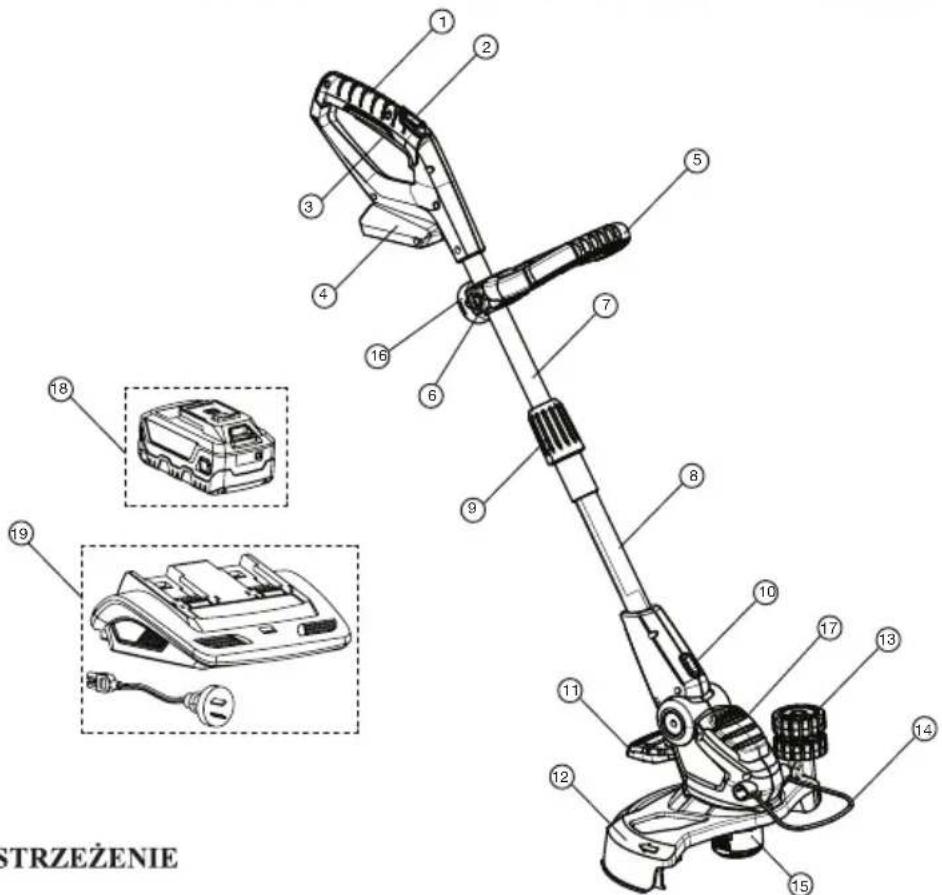

Funkcje i elementy zestawu

UWAGA: Patrz rysunek 1.

1	Uchwyt roboczy
2	Przełącznik obecności
3	Spust przepustnicy
4	Obudowa akumulatora
5	Uchwyt przedni
6	Pokrętło blokady uchwytu przedniego
7	Górny drążek (teleskopowy)
8	Dolny drążek (stały)
9	Pokrętło regulacji wysokości
10	Przycisk obracania drążka
11	Pedal regulacji kąta
12	Osłona podkaszarki
13	Koło prowadzące
14	Osłona przeciwuderzeniowa
15	Głowica samopodająca
16	Zapasowa szpula
17	Obudowa silnika
18	Akumulator (dołączony do niektórych produktów)
19	Ładowarka akumulatora (dołączona do niektórych produktów)

• Instrukcja obsługi podkaszarki do trawy / Instrukcja bezpieczeństwa (nie pokazano)
• Instrukcja obsługi akumulatora i ładowarki / Instrukcja bezpieczeństwa (nie pokazano)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 STRZEŻENIE

Rys. 1

OSTRZEŻENIE

Nie używać produktu, jeśli któryś z podzespołów jest uszkodzony lub jeśli go brak. Wszelkie brakujące lub uszkodzone podzespoły muszą być naprawione lub wymienione.

Ogólne bezpieczeństwo

- Przed zmontowaniem i uruchomieniem urządzenia uważnie przeczytaj wszystkie instrukcje, które znajdują się na urządzeniu i w instrukcji. Niniejszą instrukcję zachowaj na przyszłość w bezpiecznym miejscu i czytaj ją regularnie. Upewnij się, że inni użytkownicy zapoznali się z niniejszą instrukcją i że są świadomi zagrożeń dla bezpieczeństwa związanych z tym produktem.

- Urządzenie powinno być użytkowane wyłącznie z oryginalnym akumulatorem litowo-jonowym 18V firmy Briggs & Stratton. Aby zmniejszyć ryzyko wystąpienia nieszczelności akumulatora i obrażeń ciała, używające urządzenia zasilanego z akumulatora należy zawsze przestrzegać podstawowych zaleceń dotyczących bezpieczeństwa.

- Przed użyciem urządzenia zapoznaj się ze wszystkimi elementami sterującymi i ich prawidłowym działaniem. Wiedz, jak zatrzymać maszyne i jak wyłączyć zasilanie w sytuacji awaryjnej.

- Dokładnie sprawdź miejsce, gdzie urządzenie ma być używane; Usuń wszystkie kamienie, patyki, druty, kości, zabawki i inne przedmioty, które mogłyby się znaleźć w obszarze pracy urządzenia lub które mogłyby zostać wyrzucane przez mechanizm tnący. Wyrzucane przedmioty mogą być przyczyną poważnych obrażeń ciała.

• Zawsze zakładaj na twarz maske lub maske przeciwpyłowa, jeśli maszyna pracuje w zapylonym środowisku.

- Zawsze noś odpowiednie ubranie. Nie zakładaj luźnej odzieży (ani bizuterii itp.), która może zapłątać się w ruchome części.

- Nie wolno obsługiwać maszyny boso lub w sandałach albo lekkich (np. płóciennych) butach. Należy nosić długie spodnie i cieżkie buty.

- Nie używaj urządzenia pod wpływem alkoholu lub środków odurzających.

- W razie zmeczenia zachowaj ostrożność i nie używaj urządzenia. Zwracaj uwagę na to, co robisz i przed rozpoczęciem pracy upewnii się, że inni wiedza, co zamierzasz robić.

- Unikaj używania maszyny w niebezpiecznych środowiskach. Korzystaj z urządzenia tylko przy świetle dziennym lub dobrym oświetleniu sztucznym.

- Nie korzystaj z urządzenia w pościechu. Idź normalnym krokiem, nigdy nie biegaj z urządzeniem. Nie wychylaj się nadmiernie i zawsze utrzymui równowage.

- Przed kontrolą, regulacją, konserwacją lub czyszczeniem urządzenia zawsze należy wyłączyć i wyjąć akumulator.

- Jeżeli maszyna zacznie nadmiernie drgać, należy zaprzestać jej użytkowania do czasu przeprowadzenia kontroli. Dokonanie oceny maszyny pod kątem problemów z wibracją z reguły zmniejsza ryzyko obrażeń ciała lub awarii produktu.

- Nie używaj maszyny nadmiernie, ponad jej możliwości cięcia. Urządzenie będzie działało lepiej i bezpieczniej, jeśli pozwoli mu się ciać w takim tempie, do jakiego jest zaprojektowane.

- Nie korzystaj z urządzenia w zamkniętych pomieszczeniach. Przechowuj urządzenie wyłącznie w zamkniętych pomieszczeniach, w suchym i bezpiecznym miejscu. Przechowuj urządzenie w miejscu niedostępnym dla dzieci.

• Zawsze przeprowadzaj konserwację maszyny zgodnie z zaleceniami w rozdziale Konserwacja

- Jeśli maszyna uderzy w obcy przedmiot, należy zawsze sprawdzić, czy nie ma uszkodzeń.

• Nigdy nie zezwalaj na obsługiwanie urządzenia przez dzieci lub osoby upośledzone.

- Zachowaj szczególną ostrożność przy zbliżaniu się do narożników, drzwi, krzaków, drzew lub innych obiektów, które mogą zasłaniać widok i blokować droge urządzeniu.

- Nie używaj maszyny w pobliżu gorącego popiołu lub materiałów palnych oraz nie zanurzaj jej w cieczach. Może to spowodować zagrożenie pożarowe, noważne obrażenia ciała lub uszkodzenie produktu.

- Nie wkładaj żadnych przedmiotów w kratki wentylacyjne. Nie używaj urządzenia, jeśli któryś otwór jest zatkany. Nie dopuść, żeby cokolwiek blokowało te otwory, co może zmniejszyć przepływ powietrza do silnika.

• Nie kieruj maszyny w kierunku ludzi lub zwierzat domowych.

- Unikaj drzew i krzewów. Żyłka może z łatwością uszkodzić korę drzew, drewniane listwy, panele elewacyjne i słupy ogrodzeniowe.

- Przed uruchomieniem urządzenia należy je całkowicie zmontować.

• Gdy maszyna jest pozostawiana, sprawdź, czy akumulator został z niej wymontowany.

Ogólne zasady bezpieczeństwa

• Informacje o pozostałych zagrożeniach, które występują pomimo zastosowania zabezpieczeń konstrukcyjnych, środków bezpieczeństwa i uzupełniających środków ochronnych.
• W przypadku wypadku lub awarii zwolnij spust i wyjmij akumulator. Przechowuj akumulator z dala od urządzenia.
• Unikaj używania maszyny w złych warunkach pogodowych, zwłaszcza gdy istnieje ryzyko burzy.
• Miej na uwadze, że właściciel lub użytkownik jest odpowiedzialny za wypadki i zagrożenia dotyczące innych osób lub ich mienia.
• Włącz maszynę dopiero wtedy, gdy ręce i nogi są daleko od elementów tnących.

Utylizacja produktu

Odpady elektryczne nie powinny być wyrzucane razem z odpadami komunalnymi. Przekaż je do odpowiednio wyposażonego punktu recyklingu. W celu uzyskania porady na temat recyklingu skontaktuj się z władzami lokalnymi lub ze sprzedawcą. Akumulator zawiera materiał, który jest niebezpieczny dla ludzi i dla środowiska. Musi być on demontowany i utylizowany osobno, w zakładzie przyjmującym akumulatory litowo-jonowe.

Przeczytaj instrukcję obsługi akumulatora i ładowarki Silnik Briggs & Stratton 18V, aby uzyskać dalsze informacje na temat utylizacji akumulatora i ładowarki.

PRAWIDŁOWA UTYLIZACJA OPAKOWAN

Opakowanie składa się z kartonu i odpowiednio oznaczonych tworzyw sztucznych, które mogą być poddane recyklingowi. Przekaż te materiały do recyklingu.

Kontakt awaryjnyOgóln

W rzadkim przypadku, jeśli akumulator jest uszkodzony i jego zawartość wycieknie, zetknie się ze skórą, dostanie się do oczu lub zostanie połknięta, zastosuj się do instrukcji pierwszej pomocy, które znajdują się w instrukcji obsługi akumulatora i ładowarki. Natychmiast zasięgnij porady lekarza.

PROCEDURE MONTAŻU

Rozpakowywanie

Ten produkt wymaga zmontowania.

• Ostrożnie wyjmij z pudełka produkt i wszystkie akcesoria. Upewnij się, że są wszystkie elementy wymienione na liście zawartości opakowania. Patrz strona 3.
• Nie wyrzucaj opakowania przed dokładnym sprawdzeniem produktu i upewnieniem się, że działa on prawidłowo.

OSTRZEŻENIE

Nie próbuj modyfikować produktu ani konstruować żadnych akcesoriów, które nie są zalecane do stosowania z tym produktem. Każda taka zmiana lub modyfikacja jest niewłaściwa i może spowodować niebezpieczeństwo poważnych obrażeń.

Uruchamiaj urządzenie tylko wtedy, gdy jest w pełni zmontowane, łącznie z osłonami, uchwytami i osprzętem.

Nie instaluj akumulatora w urządzeniu przed zakończeniem całego montażu.

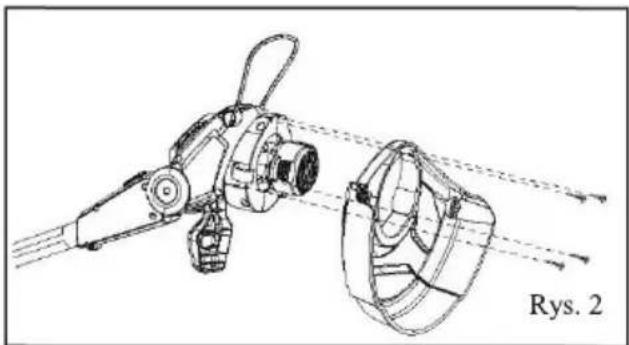

Montaż osłony trymera

UWAGA: Patrz rysunek 2.

• Usuń śruby mocujące z obudowy silnika. Są one wstępnie zamontowane na obudowie silnika, aby użytkownik mógł je łatwo odnależć.
• Wyrównaj osłone podkaszarki, jak to pokazano, i wciśnij ją na obudowę silnika. Oślona nasunie się i będzie pewnie spoczywać na obudowie silnika.
• Dokręć cztery śruby mocujące i zamocuj osłonę podkaszarki.

Nie próbuj uruchamiać urządzenia bez zamontowanej osłony podkaszarki. Jeśli osłona podkaszarki nie jest założona, rozrzucane przedmioty mogą spowodować poważne obrażenia operatora.

Nie montuj i nie uruchamiaj akumulatora, jeśli osłona podkaszarki jest luźna lub nie jest w pełni zamontowana.

Montaż przedniego uchwytu

UWAGA: Patrz rysunek 3 i 4.

Przedni uchwyt może być dostarczony osobno i wymaga regulacji. Przedni uchwyt można ustawiać pod różnymi kątami, aby uzyskać żądany kąt pracy urządzenia.

• Wciśnij uchwyt przedni na drążek w taki sposób, żeby uchwyt był pochylony w kierunku uchwytu roboczego.
• Umieść uchwyt przedni przy drążku w takiej pozycji, która umożliwia komfortową pracę.
  Wyreguluj, aż uzyskasz najlepsze położenie.
• Przesuń pokrętło blokujące przez otwór w przednim uchwycie i dokręcić je do końca.
• Sprawdź, czy położenie uchwytu jest prawidłowe i czy jest on należycie zabezpieczony.

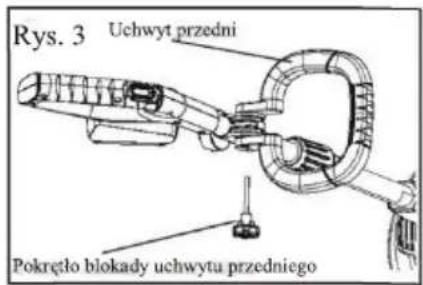

Rys. 3 Uchwyt przedni Pokrętło blokady uchwytu przedniego

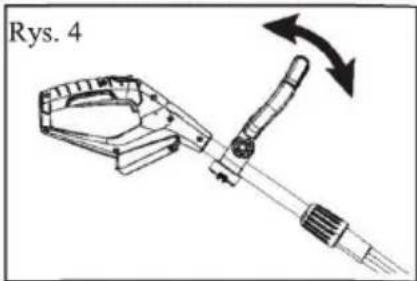

Rys. 4

Montaż osłony przed wybojami

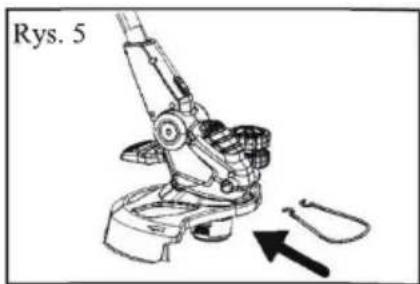

UWAGA: Patrz rysunek 5.

Osłona przeciwuderzeniowa jest przeznaczona do ochrony kwiatów, drzew i mebli ogrodowych podczas pracy urządzenia.

• Wyrównaj osłone przeciwuderzeniową z gniazdem na głowicy silnika, jak pokazano na rysunku.
• Wepchnij osłone w gniazdo. Po prawidłowym zamontowaniu pierścień pewnie wskoczy na swoje miejsce.

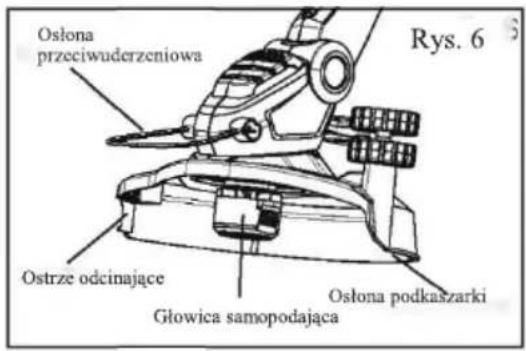

UWAGA: Patrz rysunek 6.

Ośłona przeciwuderzeniowa Ostrze odcinające Głowica samopodająca Ośłona podka szarki Rys. 6

Podkaszarka jest wyposażona w ostrze do przycinania żyłki, które znajduje się na osłonie podkaszarki.

Jeśli efektywność cięcia maleje, należy wymienić ostrze tnące.

Pozwoli to utrzymać najwyższą wydajność.

OSTRZEŻENIE

Ostrze odcinające jest ostre.

Obsługa podkaszarki

Trzymaj prawą rękę na uchwycie tylnym podkaszarki, a lewą rękę na uchwycie przednim. W czasie pracy trzymaj urządzenie pewnie obiema rękami. Podkaszarkę powinno się trzymać w wygodnej pozycji, a uchwyt tylny powinien się znajdować mniej więcej na wysokości bioder. Zawsze używaj podkaszarki na pełnych obrotach. Jeśli wokół głowicy tnącej owiną się zanieczyszczenia, zwolnij spust, wyjmij akumulator, a następnie usuń zanieczyszczenia.

OSTRZEŻENIE

• Obudowa silnika może się nagrzać podczas pracy. Podczas pracy nie dotykaj obudowy silnika ramieniem, dłonią ani żadną inną częścią ciała.
• Umieść urządzenie z prawej strony operatora i nigdy nie używaj go w ten sposób, że dół silnika jest powyżej poziomu talii.
• Jeśli operator jest leworęczny, należy ułożyć ręce odwrotnie.

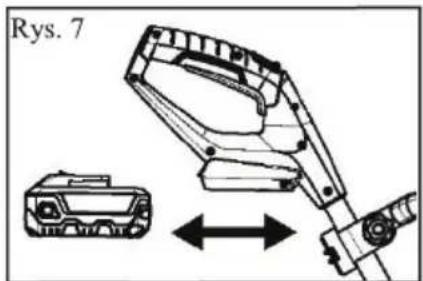

Montaż i wyjmowanie akumulatora

UWAGA: Patrz rysunek 7.

• Wyrównaj wręgi na akumulatorze z rowkami w komorze akumulatorowej urządzenia.
• Wciśnij akumulator w obudowę akumulatora podkaszarki do trawy.
• Przed rozpoczęciem pracy sprawdź, czy zatrzask na dole akumulatora zatrzasnął się prawidłowo oraz czy akumulator jest właściwie i bezpiecznie zamocowany w podkaszarce ("kliknie" przy wsunięciu na swoje miejsce).

- Jeśli maszyna nie będzie niedługo używana, wyjmij akumulator.

- Aby wyjąć akumulator, naciśnij przycisk zwalniający wyzwalacz na akumulator i wyjmij go z podkaszarki do trawy. Sprawdź instrukcję obsługi akumulatora w celu zlokalizowania spustu zwalniającego.

Uruchamianie i zatrzymywanie

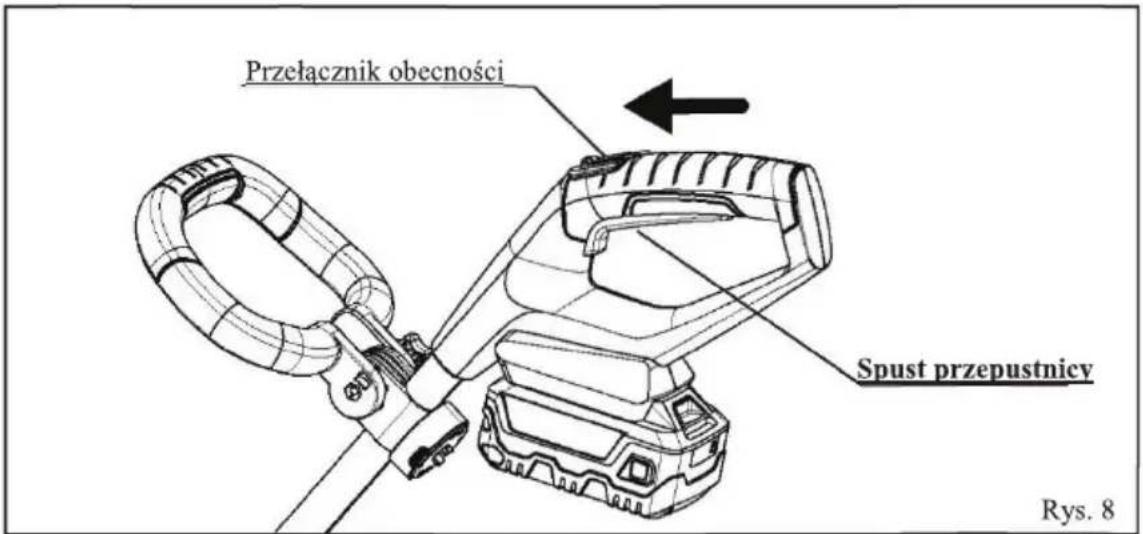

UWAGA: Patrz rysunek 8.

PRZEŁĄCZNIK OBECNOŚCI

Przełącznik obecności zmniejsza możliwość przypadkowego uruchomienia urządzenia. Przełącznik obecności znajduje się na uchwycie, nad spustem. Przełącznik obecności należy przesunąć do przodu przed naciśnięciem spustu. Blokada zeruje się przy każdym zwolnieniu spustu.

URUCHAMIANIE podkaszarki:

• Popchnij przełącznik obecności do przodu i przytrzymaj go w tym położeniu.
• Ściśnij spust przepustnicy. Spowoduje to uruchomienie podkaszarki.
• Zwolnij przełącznik obecności jednocześnie ściskając spust przepustnicy.
• Poczekać kilka sekund, aż głowica tnąca osiągnie maksymalne obroty.

ZATRZYMYWANIE podkaszarki:

• Zwolnij spust przepustnicy.
- Poczekaj, aż głowica tnąca całkowicie się zatrzyma.
- Wyjmij akumulator z urządzenia.

Przełącznik obecności Spust przepustnicy Rys. 8

Regulacja wysokości

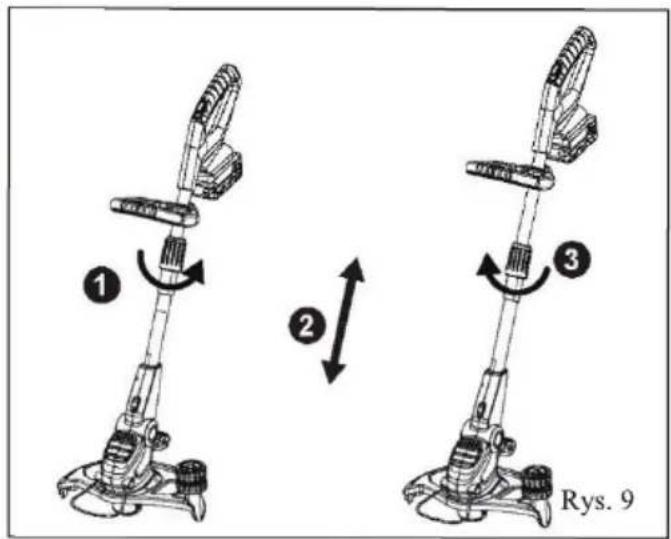

UWAGA: Patrz rysunek 9.

• Przekręć pokrętło regulacji wysokości w kierunku przeciwnym do ruchu kierunku wskazówek zegara, aby zwolnić blokadę.
• Wyreguluj długość górnego drążka, żeby uzyskać pożadaną wysokość.
• Przekręć pokrętło regulacji wysokości zgodnie z ruchem wskazówek zegara,

OSTRZEŻENIE

Przed przystąpieniem do pracy sprawdź, czy położenie drążka jest zabezpieczone.

① ② ③ Rys. 9

Regulacja kąta głowicy podkaszającej

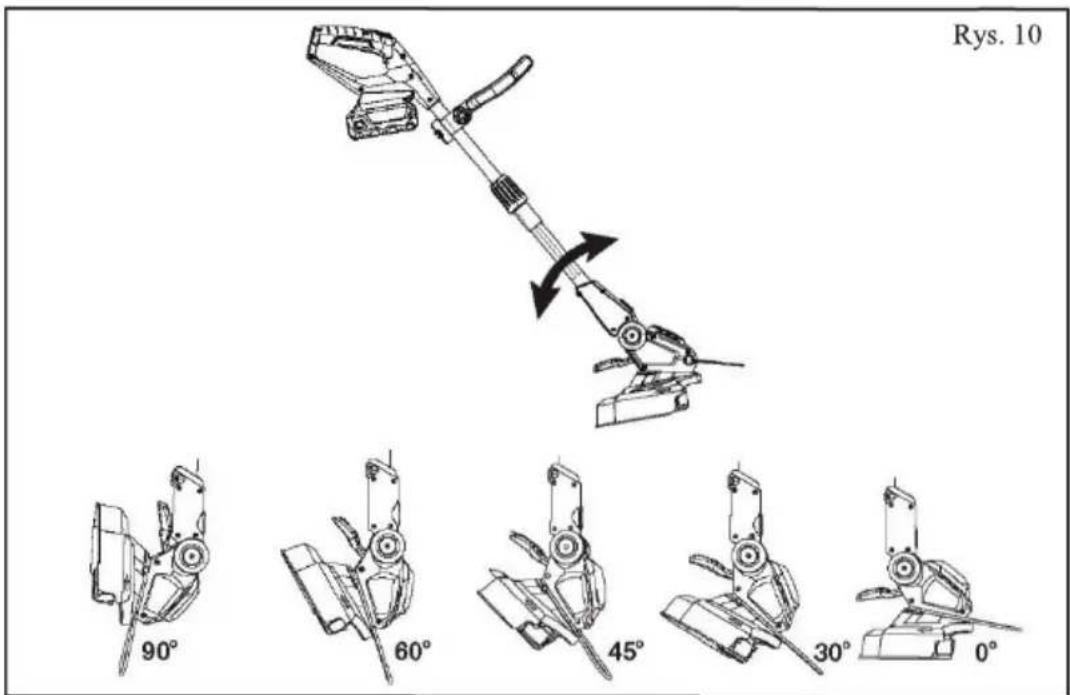

UWAGA: Patrz rysunek 10.

Głowicę tnącą podkaszarki do trawy można łatwo dostosować, ustawiając ją pod 5 różnymi kątami.

• Zatrzymaj podkaszarkę do trawy.
- Ustaw na ziemi głowicę tnącą podkaszarki do trawy i wciśnij nogą pedał regulacji kąta.
- Przechyl drążek operacyjny pod żadanym kątem i zwolnij pedał regulacji kąta.
- Przed uruchomieniem silnika upewnij się, że drążek jest zablokowany w nowym położeniu. Jeżeli postępuje się właściwie, drążek opadnie w nowe położenie i zatrzaśnie się.

Rys. 10 90° 60° 45° 30° 0°

Regulacja długości żyłki

Podawanie automatyczne

• Podkaszarka do trawy jest wyposażona w głowicę przycinającą z automatycznym podawaniem. Gdy urządzenie osiągnie maksymalną prędkość obrotową, długość żyłki automatycznie się zwiększy przez działanie siły odśrodkowej.
• Wyłącz i włącz urządzenie ponownie, aby zwiększyć długość żyłki tak, aby była ona odpowiednia do cięcia. Żyłka podkaszarki zostanie przycięta przez ostrze do odpowiedniej długości.

OSTRZEŻENIE

Wielokrotne uruchamianie i zatrzymywanie urządzenia może powodować szybkie zużywanie się żyłki tnącej.

Podawanie ręczne

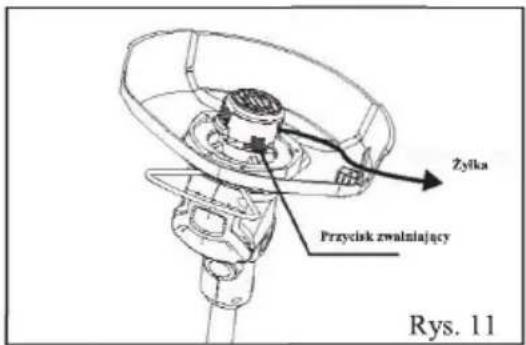

UWAGA: Patrz rysunek 11.

Na początku pracy może być konieczne ręczne podanie żyłki, jeśli żyłka w podkaszarce jest zbyt krótka i nie być wyciągnięta przez siłę odśrodkową.

• Jedną ręką naciśnij przycisk zwalniający, a drugą ręką wyciągnij żyłkę podkaszarki.
• Trzymaj przycisk wciśnięty i wyciągaj żyłkę, aż na zewnątrz znajdzie się odpowiednia długość.

Zyłka Przycisk zwalniający Rys. 11

Wskazówki dotyczące cięcia

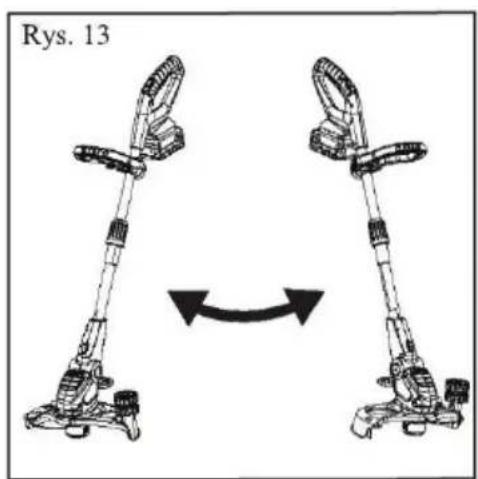

UWAGA: Patrz rysunek 12 i 13.

• Zawsze trzymaj podkaszarkę w bezpiecznej odległości i zachowuj bezpieczną postawę ciała.
• Trzymaj podkaszarkę pochyloną pod kątem około 20° w kierunku podkaszanego miejsca. Zapewni to najlepszy obszar cięcia. Użyj zewnętrznego końca żyłki, dzięki czemu cięcie będzie lepsze, a żyłka wystarczy na dłużej.
• Podkaszarka tnie najlepiej, jeśli wykonuje się nią wokół siebie półkoliste ruchy.

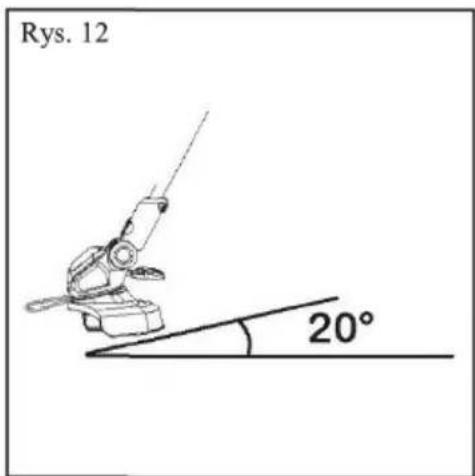

Rys. 12 20°

Rys. 13

Przycinanie krawędzi

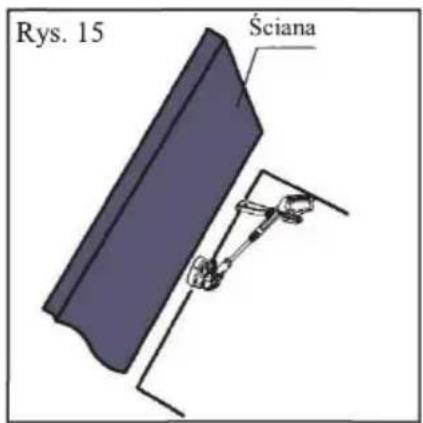

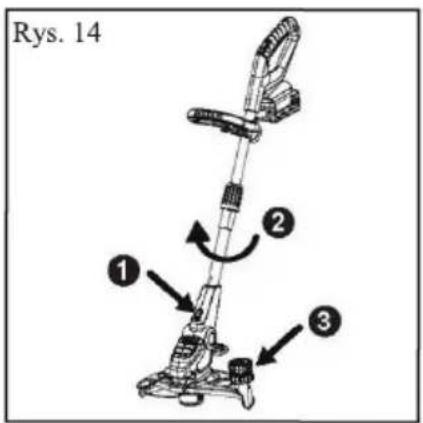

UWAGA: Patrz rysunek 14 i 15.

Podkaszarka do trawy może być używana do przycinania krawędzi trawnika. Aby użyć podkaszarki w trybie przycinania krawędzi:

• Naciśnij na podkaszarce przycisk zmiany trybu i przytrzymaj go, jak pokazano na rysunku 14.
• Obróć drążek o około 90° zgodnie z ruchem wskazówek zegara.
• Teraz zwolnij przycisk zmiany trybu, żeby zablokować drążek w nowej pozycji. Jeśli zostało to wykonane prawidłowo, przycisk zmiany trybu zostanie zablokowany w nowym położeniu, czemu będzie towarzyszyć kliknięcie.
• Podkaszarkę można przesuwać wzdłuż krawędzi trawnika przy pomocy kół prowadzących, które znajdują się na osłonie podkaszarki. Ustaw kąt głowicy podkaszarki w najodpowiedniejszym położeniu.
• Przed uruchomieniem podkaszarki upewnij się, czy drążek nie ma luzu.

Rys. 14 ① ② ③

Rys. 15 Ściana

Czyszczenie

OSTRZEŻENIE

Aby uniknąć poważnych obrażeń ciała, przed rozpoczęciem serwisowania, czyszczenia lub usuwania zanieczyszczeń wyjmij akumulator z urządzenia.

• Do czyszczenia urządzenia używaj wilgotnej ściereczki z łagodnym detergentem.
• Nie zanurzaj urządzenia ani żadnej jego części w wodzie.
• Wilgoć może spowodować porażenie prądem. Przed wymianą akumulatora usuń ewentualną wilgoć za pomocą miękkiej, suchej szmatki i upewnij się, że maszyna jest sucha.
• Do czyszczenia otworów wentylacyjnych urządzenia używaj małej szczotki lub odkurzacza
• Sprawdzaj, czy otwory wentylacyjne nie są zatkane.

Do czyszczenia części z tworzyw sztucznych nie używaj rozpuszczalników, silnych detergentów ani niektórych olejków aromatycznych, na przykład sosnowego czy cytrynowego. Chemikalia mogą uszkodzić, osłabić lub zniszczyć element plastikowy, co może spowodować poważne obrażenia ciała.

Przechowywanie

W celu przygotowania maszyny do przechowywania należy wykonać poniższe czynności.

• Wyczyść maszynę, jak to opisano w poprzednim rozdziale.
• Urządzenie przechowuj w suchym, czystym miejscu. Nie przechowuj urządzenia w pobliżu materiałów wywołujących korozję, takich jak nawozy lub paliwo.
• Przechowuj urządzenie w pomieszczeniu zamkniętym, w chłodnym, suchym miejscu, poza zasięgiem dzieci.
• Przed zostawieniem urządzenia upewnij się, że akumulator jest odłączony.

Wymiana żyłki w podkaszarce

UWAGA: Patrz rysunek 16.

Pokrywa szpuli Szpula

Rys. 16(a)

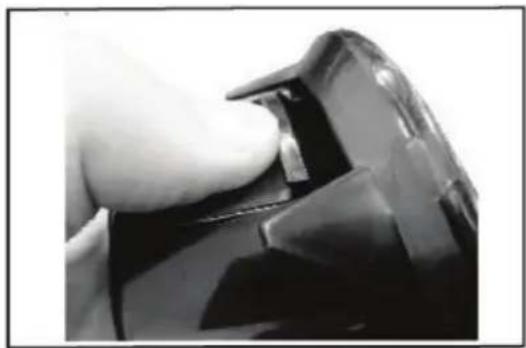

1. Naciśnij do wewnątrz dwa zatrzaski na pokrywie szpuli i powoli zdejmij pokrywę.
2. Wyjmij starą zużyta szpule i zastąp ją szpulą nową / zapasową.

UWAGA: Przed wymianą upewnij się, że wnętrze głowicy samopodającej i szpula są czyste oraz wolne od trawy i gleby.

1. Wyjmij jeden koniec żyłki z wycięcia w szpuli i wsuń go w okrągły otwór w głowicy.
2. Nasuń z powrotem pokrywę szpuli na głowicę w taki sposób, aby zatrzaski pokrywy znajdowały się równo z głowicą i zaskoczyły z powrotem na swoje miejsce.

OSTRZEŻENIE

• W miarę upływu czasu stan żyłki w podkaszarce będzie się pogarszać i żyłka może wymagać wymiany, jeżeli będzie pękać, a wydajność cięcia nie będzie zadowalająca.
- Przed montażem przeprowadzeniem jakichkolwiek regulacji upewnij się, że akumulator został wyjęty.
- Nie używaj podkaszarki, jeżeli pokrywa szpuli nie jest zabezpieczona zatrzaskami.
- Nie używaj podkaszarki, jeśli jakieś jej elementy są uszkodzone lub nadmiernie zużyte.
- Nie stosuj w tym urządzeniu sztywnych tarcz tnących, ostrzy zębatych, drutu stalowego, linek ani podobnego osprzętu.

Wykres konserwacji

Rutynowe czynności konserwacyjne zostały przedstawione w poniższej tabeli.

Funkcje	Wymagania	Przed użyciem	Po użyciu	Ładowanie	Co miesiąc	Co rok	W razie uszkodzenia	W razie potrzeby
Podkaszarka	Kontrola wzrokowa.			•
Spust przepustnicy	Sprawdź działanie
Przełącznik obecności	Sprawdź	•
Zatrzask blokujący akumulator	Sprawdź			•
Zespół głowicy tnącej	Sprawdź i oczyść		•					•
Kratki wentylacyjne	Wyczyść
Żyłka w podkaszarce	Uzupełnienie zapasu					• •	•
Głowica samopodająca	Wyczyść	•					• •
	Wymień
Wszystkie dostępne elementy łączące	Dokręć	•						•

Obsługa serwisowa wymaga zachowania szczególnej staranności i wiedzy. Powinna być wykonywana tylko przez wykwalifikowanego serwisanta. Proponujemy, żeby serwisowanie i naprawy przeprowadzać w najbliższym autoryzowanym centrum serwisowym. W trakcie prac serwisowych należy używać wyłącznie oryginalnych części zamiennych.

• Urządzenie powinno być suche, czyste oraz wolne od oleju i smaru.
• W celu zmniejszenia ryzyka pożaru nie wolno dopuścić do gromadzenia się na silniku trawy, liści i innych zanieczyszczeń.
• Aby urządzenie można było bezpiecznie użytkować, wszystkie nakrętki, łączniki i śruby powinny być dokręcone.
• W żadnym wypadku nie wolno manipulować przy urządzeniach zabezpieczających. Należy je regularnie sprawdzać pod kątem prawidłowego działania.
• Nieprawidłowe naprawy mogą spowodować uszkodzenie urządzenia. Stanowi to zagrożenie dla Ciebie i Twojego otoczenia.

UWAGA: Dane kontaktowe zakładu serwisowego znajdują się w karcie gwarancyjnej dostarczonej z produktem.

Rozwiązywanie problemów

PROBLEM	PRZYCZYNA	ROZWIĄZANIE
Podkaszarka nie uruchamia się po wciśnięciu spustu	Rozładowany akumulatorOdłączony akumulatorUszkodzony akumulator	Naładuj akumulatorPodłącz akumulatorWymień akumulator
Trawa nie jest cięta	Brak żyłki w głowicy samopodającej	Wymień żyłkę w głowicy samopodającej
Nadmierne wibracje	Skoszona trawa nagromadzona na szpuli z żyłką i na spodzie osłony podkaszarkiGłowica samopodająca i szpula z żyłką nie są zamontowane prawidłowo	Oczyścić szpulę z żyłką i osłonę podkaszarki ze ściętej trawyZamontuj ponownie głowicę samopodającej

Dane techniczne

SPECYFIKACJA PRODUKTU
Opis	Podkaszarka do trawy, 18V
Średnica cięcia	300 mm
Typ głowicy	Podawanie automatyczne, odśrodkowe
Długość żyłki (szpula)	4 m
Średnica nylonowej żyłki	1,6 mm
Typ silnika	Szczotkowy
Specyfikacja silnika	18V DC
Zakres prędkości obrotowej silnika	7200~8800 obr./min.
Wychylenie głowicy	0~90, 5 pozycji
Zasięg drążka teleskopowego	215 mm
Średnica drążka	25 mm
Zakres wychylenia uchwytu przedniego	0/180
Funkcja przycinania krawędzi	Tak
Waga produktu (bez akumulatora)	2,1 kg
Poziom ciśnienia akustycznego	Lpa: 76,7 dB (A), K: 3 dB (A)
Poziom mocy akustycznej (gwarantowany)	Lwa 93 dB (A)
Całkowita wartość drgań (Max)	ah: 3,36m/s ^2 , K: 1,5m/s ^2

Ostrzeżenie:

• Deklarowana całkowita wartość drgań została zmierzona zgodnie ze standardową metodą badania i może być stosowana do porównywania danego narzędzia z innym;
• Deklarowana całkowita wartość drgań może być również wykorzystana do wstępnej oceny narażenia.
• Emisja drgań podczas rzeczywistego użytkowania zasilanego urządzenia może różnić się od deklarowanej wartości całkowitej, w zależności od sposobu użytkowania urządzenia.
• Należy określić środki bezpieczeństwa do ochrony operatora, które zależą od oceny narażenia w rzeczywistych warunkach użytkowania (z uwzględnieniem wszystkich części cyklu operacyjnego, takich jak okresy, gdy narzędzie jest wyłączone, gdy jest wykorzystywane i gdy pracuje na biegu jałowym).

ABN 13 006 576 856
