MANUAL DE USUARIO IQ18LB MURRAY
Gracias comprar este producto Murray. Murray se enorgullece de la calidad y el rendimiento de todos sus productos.
Este manual de instrucciones le orientará durante el montaje, el uso seguro y el mantenimiento de su producto.
Por favor, lea las siguientes advertencias para garantizar la seguridad y la longevidad de su producto.
ADVERTENCIA
No intente utilizar su producto hasta que haya leído detenidamente y comprendido totalmente todas las instrucciones, las normas de seguridad, etc. recogidas en este manual. No hacerlo puede provocar accidentes como descargas eléctricas, incendios, y/o daños personales graves.
USO PREVISTO
Este soplador está destinado a soplar hojas, recortes de hierba y otros desechos similares de jardinería en un entorno doméstico. No lo utilice para piedras, cortezas ni otros agregados abrasivos finos como serrín o arena. No lo utilice como una unidad de extracción de aire/gas.
No utilice el producto para ninguna otra tarea distinta a su uso previsto.
Seguridad general
¡Advertencia!
Lea las instrucciones de uso antes de utilizar la máquina.
Utilice unas gafas protectoras y una protección auditiva que cumpla las normas de seguridad.
Utilice un calzado resistente y antideslizante.
Utilice guantes de seguridad.
No utilice la máquina en condiciones de humedad, proteja la máquina de la lluvia y la humedad.
¡Tenga cuidado con los objetos despedidos! Asegúrese de que las personas se mantengan al menos a 15 metros y pare la máquina si se acercan.
Mantenga las manos, el pelo y las prendas sueltas alejados del ventilador.
Riesgo de descarga eléctrica durante la carga.
Lea las instrucciones antes de efectuar cualquier labor de mantenimiento.
Espere a que se detengan todos los componentes de la máquina y extraiga la batería.
NO debe eliminarse junto con los residuos domésticos.
Temperatura ambiente de 40°C máx.
No lo arroje al agua.
No elimine las baterías usadas junto con la basura doméstica. Póngase en contacto con su autoridad local para saber cómo eliminar debidamente las baterías.
Iones de litio
Índice de contenidos
Características y
elementos suministrados
Soplador 3
Seguridad y
manipulación
Seguridad general 4
Procedimientos de
montaje
Desembalaje 5
Montaje 5
Extracción de la boquilla 5
Instalación y extracción de la batería 6
Instrucciones de uso
Puesta en marcha y parada 6
Utilización 7
Cuidado y
mantenimiento
Limpieza 8
Almacenamiento 8
Eliminación del producto 8
Tabla de mantenimiento 9
Contacto de emergencia 9
Reparación 9
Solución de problemas
Solución de problemas 10
Especificaciones Técnicas
Especificaciones
11
NOTA: LOS DETALLES DE LA GARANTÍA NO ESTÁN RECOGIDOS EN ESTE MANUAL DE USUARIO. CONSULTE LOS OTROS DOCUMENTOS ENTREGADOS CON LA MÁQUINA PARA CONOCER LOS DETALLES DE LA GARANTÍA.
LOS DOCUMENTOS DE LA GARANTÍA PUEDEN INCLUIR ESPECIFICACIONES TÉCNICAS ESPECÍFICAS PARA CADA MODELO QUE NO ESTÁN RECOGIDAS EN ESTE MANUAL DE USUARIO.
CARACTERÍSTICAS DEFINICIONES

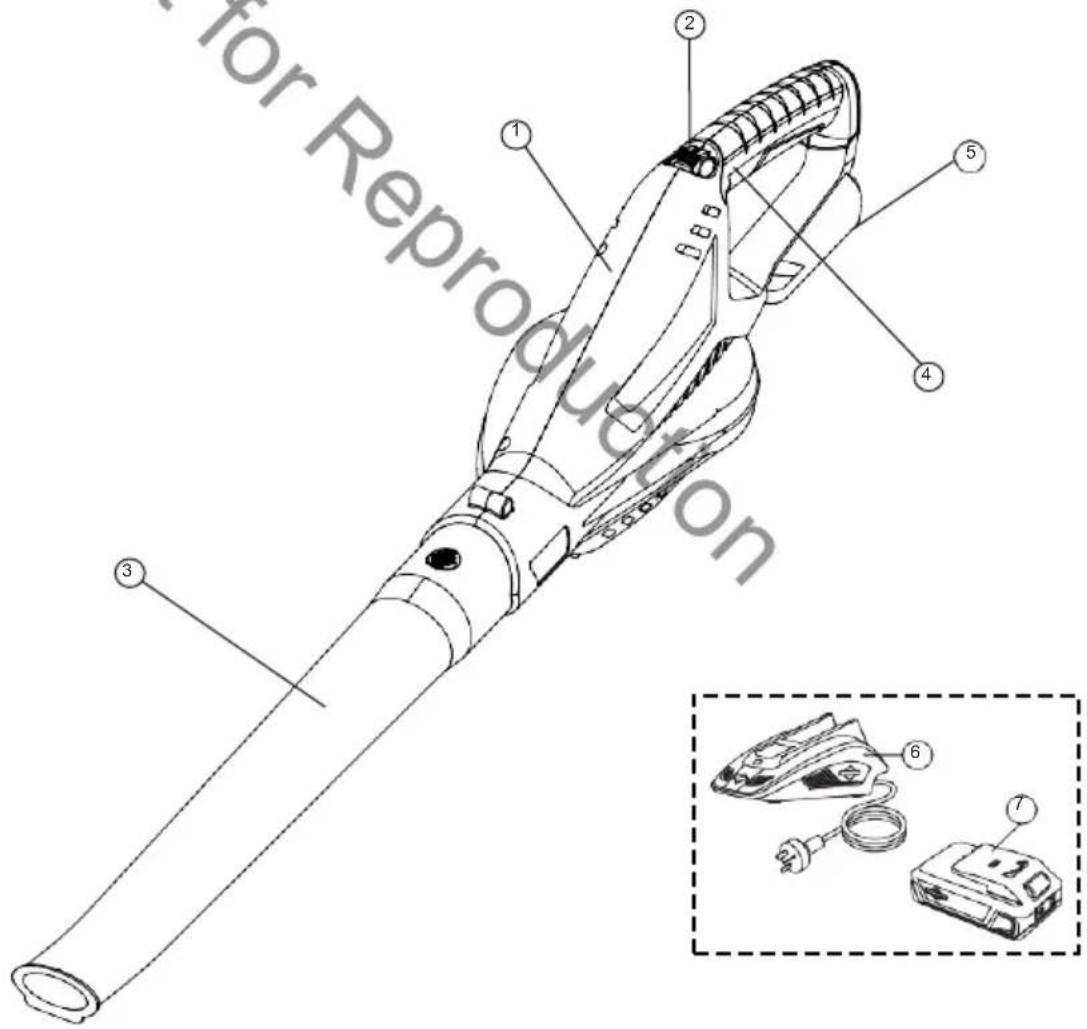

Características y elementos
Soplador de 18 V de iones de litio
1 Carcasa del soplador
2 Mando de velocidad variable
3 Boquilla del soplador
4 Empuñadura
5 Ranura de la batería
6 Cargador de batería (no incluido en todos los productos)
7 Batería (no incluida en todos los productos)
- Manual de instrucciones / seguridad del soplador (no aparece)
- Manual de instrucciones / seguridad de la batería y el cargador (no aparece)
No utilice el producto si algún componente falta o está dañado. Cualquier componente ausente o dañado debe ser reparado o sustituido.
Seguridad
- Lea detenidamente todas las instrucciones de la máquina y del manual antes de intentar montar y utilizar la máquina. Guarde este manual en un lugar seguro para futuras consultas y consúltelo regularmente. Asegúrese de que otros usuarios lean este manual y estén informados de los riesgos de
- La máquina sólo debe utilizarse con una batería original Briggs & Stratton. Cuando utilice esta máquina a batería, debe seguir siempre las precauciones básicas de seguridad para reducir el riesgo de fugas de las baterías y de lesiones personales.
- Familiarícese con todos los controles y con su uso correcto antes de utilizar la máquina. Sepa cómo parar la máquina y cómo desconectar la energía en caso de emergencia.
- Si utiliza la máquina en un entorno polvoriento, utilice siempre una máscara facial o antipolvo.
- Utilice siempre una vestimenta adecuada y no lleve prensas sueltas (ni joyería, etc.) que puedan quedar atrapadas en las partes móviles.
- No utilice esta máquina yendo descalzo ni con sandalias ni con calzado ligero (ej.: alpargatas). Utilice pantalón largo y calzado resistente.
- No utilice la máquina si se encuentra bajo la influencia del alcohol o drogas.
- Manténgase alerta y no utilice la máquina si se encuentra cansado. Preste atención a lo que está haciendo y asegúrese de que los demás estén informados de lo que va a hacer antes de empezar.
- No utilice la máquina en entornos peligrosos. Utilice la máquina únicamente con luz diurna o con una buena iluminación artificial.
- No utilice la máquina con prisa. Camine siempre; no corra nunca con la máquina. No se extralimite y mantenga siempre el equilibrio. Tenga cuidado al trabajar en pendiente.
- Antes de inspeccionar, ajustar, reparar o limpiar la máquina, párela y extraiga ambas baterías.
- Si la máquina comienza a vibrar excesivamente, deje de usarla hasta que haya sido inspeccionada y revisada. Hacer revisar una máquina con una vibración excesiva, generalmente reduce el riesgo de lesiones o de avería del producto.
- No utilice la máquina en interiores. Guarde la máquina sólo en interiores y en un lugar seco y seguro. Mantenga la máquina fuera del alcance de los niños.
• Realice el mantenimiento de la máquina de acuerdo con la sección de mantenimiento del manual.
- Si la máquina golpea algún objeto extraño, inspecciónela siempre en busca de daños.
- No permita nunca que utilicen esta máquina niños, personas con las capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos ni personas no familiarizadas con estas instrucciones de uso. Las normativas locales pueden limitar la edad del usuario.
- Sea extremadamente cuidadoso al acercarse a esquinas sin visibilidad, entradas, arbustos, árboles u otros objetos que puedan obstaculizar su visión y el camino de la máquina.
- No utilice la máquina cerca de brasas, materiales combustibles ni la sumerja en líquidos. Puede causar riesgo de incendio, lesiones graves o daños en el producto.
- No coloque ningún objeto en las rejillas de ventilación. No la utilice con ninguna abertura tapada; mantenga las aberturas despejadas de objetos que puedan reducir el flujo de aire.
- No dirija la máquina hacia personas ni animales.
- El ventilador seguirá moviéndose durante un corto tiempo después de apagar la unidad. Mantenga cualquier objeto a una distancia segura de las partes móviles.
- No utilice nunca la máquina con personas, especialmente niños, o animales en las proximidades.
PROCEDIMIENTOS DE MONTAJE
Desembalaje
El soplador se entrega con algunos componentes sin montar. Para montarlos, proceda de la siguiente manera:
- Extraiga cuidadosamente de la caja el producto y los accesorios. Asegúrese de que estén presentes todos los elementos enumerados en la página 3.
- Examine detenidamente el producto para asegurarse de que no se haya producido ninguna rotura ni daño durante el transporte.
ADVERTENCIA
Si alguna pieza falta o está dañada, no utilice este producto hasta sustituir dicha pieza. Utilizar un producto con piezas ausentes o dañadas puede provocar graves lesiones personales.
Montaje del soplador

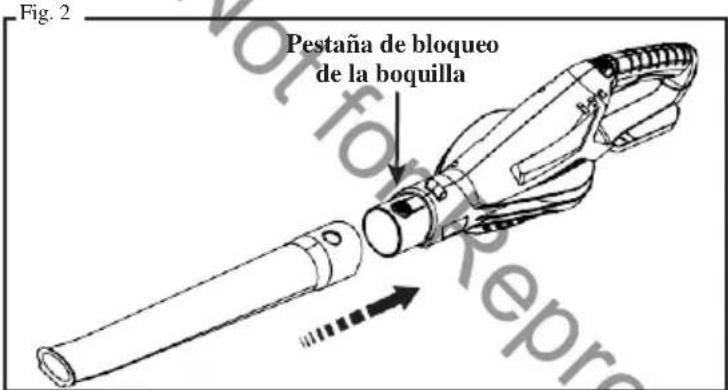

NOTA: Consulte la figura 2.
Extracción de la boquilla
- Apague el soplador.
- Extraiga la batería.
- Presione y mantenga la pestaña de bloqueo de la boquilla.
- Tire de la boquilla hacia fuera del soplador.
PROCEDIMIENTOS DE MONTAJE
Instalación de la batería

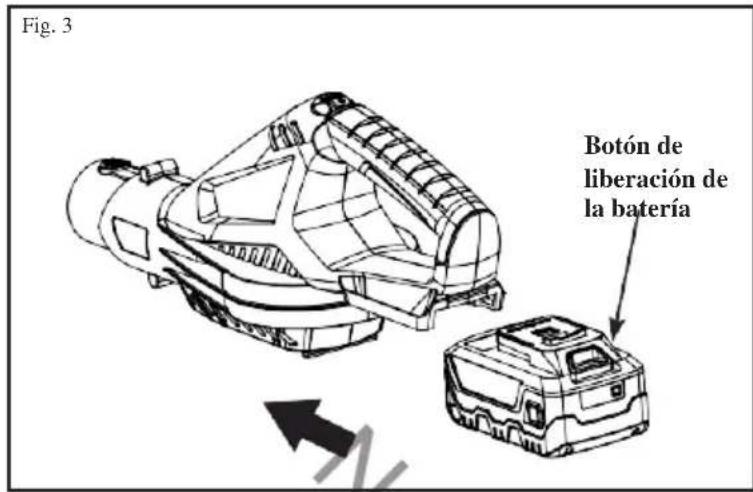

NOTA: Consulte la figura 3.
- Apague el soplador.
- Pulse y mantenga el botón de liberación de la parte inferior de la batería.
- Extraiga la batería del soplador.
ADVERTENCIA
Al colocar la batería en el soplador, asegúrese de que los salientes de la batería coincidan con las ranuras de la parte superior del soplador. Asegúrese de que la batería quede totalmente acoplada y correctamente encajada en su sitio. Una instalación incorrecta de la batería puede causar daños en los componentes internos y hacer que caiga del producto durante el uso, provocando lesiones personales.
Consulte el manual de instrucciones de la batería y el cargador 18 V Briggs & Stratton para obtener más información relativa al uso, reparación, almacenamiento y seguridad de la batería y el cargador.
Puesta en marcha y parada

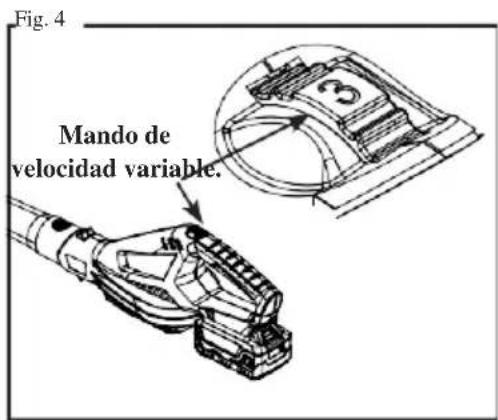

NOTA: Consulte la figura 4.
- Ruede el mando de velocidad variable hacia delante hasta el 1 para encender el soplador.
- Ruede el mando de velocidad variable del 1 al 5 para aumentar la velocidad del aire hasta un máximo de 245 km/h.
- Extraiga la batería. Para asegurarse de que no se encienda accidentalmente.
Utilización
SOPLADOR
- Compruebe que la máquina no esté dirigida hacia personas ni hacia desechos sueltos antes de encenderla.
- Compruebe que la unidad se encuentre en buenas condiciones de funcionamiento. Asegúrese de que los tubos y las protecciones estén es su sitio y seguros.
- Si es posible, suelte los desechos antes de soplar
- Esté atento a su alrededor cuando utilice el soplador. Asegúrese de estar alejado de niños, animales, ventanas abiertas, coches recién lavados etc.
CONSEJOS DE USO
Sostenga el soplador firmemente. Desplácelo de lado a lado con la boquilla a unos 5 - 10 cm sobre el suelo. Avance lentamente, manteniendo el montón de desechos acumulados delante de usted. Las operaciones de soplado en seco tienen mejores resultados a baja velocidad. Soplar a alta velocidad es más recomendable para mover elementos más pesados, como desechos más grandes o gravilla.
SALIDAS DE VENTILACIÓN
No cubra nunca las salidas de ventilación. Manténgalas libres de obstrucciones y residuos. Siempre deben estar despejadas para un enfriamiento correcto del motor y un rendimiento óptimo.
ADVERTENCIA
Para evitar lesiones personales, no lleve prendas ni accesorios sueltos, como bufandas, cordones, cadenas, corbatas, etc. que puedan ser absorbidos por la ventilación. Para asegurarse de que el pelo no sea absorbido por la ventilación, átelo en una coleta.
Limpieza
ADVERTENCIA
Para prevenir lesiones personales graves, extraiga la batería de la máquina antes de repararla, limpiarla o retirar residuos.
- Limpie la unidad con un trapo húmedo con un detergente suave.
- No sumerja en agua la máquina ni ninguna de sus partes.
- La humedad puede provocar una descarga eléctrica. Retire la humedad con un paño suave y seco y asegúrese de que la máquina esté seca antes de volver a insertar la batería.
- Utilice un cepillo o una aspiradora para limpiar las aberturas de ventilación del producto.
- Mantenga las aberturas de ventilación limpias de obstrucciones.
No utilice disolventes, detergentes fuertes ni ciertos aceites aromáticos, como el pino o el limón, cuando limpie las pates de plástico. Los productos químicos pueden dañar, debilitar o destruir los componentes de plástico, lo que podría resultar en graves lesiones personales.
Almacenamiento
Deben seguirse estos pasos para preparar la máquina para su almacenaje.
- Limpie la máquina como se describe en la sección anterior.
- Guarde la máquina en un lugar seco y limpio. No la almacene cerca de materiales corrosivos, como fertilizantes o combustible.
- Guarde la máquina a cubierto, en un lugar fresco, seco y fuera del alcance de los niños.
- Asegúrese de extraer la batería antes de guardarla.
Eliminación del producto
ELIMINACIÓN CORRECTA DEL PRODUCTO
Los productos eléctricos no deben eliminarse junto con los residuos domésticos. Por favor, recíclelo en un centro adecuado. Pida información sobre el reciclaje a su autoridad local o a su vendedor. La batería contiene materiales peligrosos para usted y para el medio ambiente. Debe retirarse y eliminarse por separado en un centro que acepte baterías de litio.
Consulte el manual de la batería y el cargador 18 V Briggs & Stratton para más información relativa a la eliminación de la batería y el cargador.
ELIMINACIÓN CORRECTA DEL EMBALAJE
El embalaje consiste en cartón y plásticos debidamente marcados que se pueden reciclar. Favorezca el reciclado de estos productos.
Información sobre los riesgos residuales que permanecen a pesar de las medidas de diseño inherentemente seguro, protección y medidas de protección complementarias adoptadas.
Contacto de emergencia
En el caso poco probable de que una batería esté dañada y haya alguna fuga de su contenido o entre en contacto con la piel, los ojos o sea ingerido, siga las instrucciones de primeros auxilios del manual de la batería y el cargador. Busque inmediatamente atención médica.
Tabla de mantenimiento
Consulte la siguiente tabla para el mantenimiento rutinario.
| Características | Requisitos | Antes del uso | Después del uso | Al recargar | Mensualmente | Anualmente | Si está dañado | Cuando sea necesario |
| Unidad completa | Inspección visual | ● | ● | |||||
| Mando de velocidad variable | Comprobar funcionamiento | ● | ||||||
| Carcasa del soplador | Revisar y limpiar | ● | ● | |||||
| Entrada de aire | Revisar y limpiar | ● | ||||||
| Boquilla | Revisar y limpiar | ● | ● | |||||
| Todas las fijaciones accesibles | Revisar y reapretar. | ● | ● |
Contacto de emergencia
En el caso poco probable de que una batería esté dañada y haya alguna fuga de su contenido o entre en contacto con la piel, los ojos o sea ingerido, siga las instrucciones de primeros auxilios del manual de la batería y el cargador. Busque inmediatamente atención médica.
Reparación
La reparación requiere un conocimiento y un cuidado extremo y sólo debe realizarla un técnico de servicio cualificado. Para su reparación, le aconsejamos que devuelva el producto a su centro de reparaciones autorizado más cercano. Para las reparaciones, utilice únicamente piezas de repuesto originales.
- Mantenga la máquina seca, limpia y libre de aceite y grasa.
- Para reducir el riesgo de incendio, mantenga el motor libre de hierba, hojas y residuos acumulados.
- Mantenga apretados todos los tornillos, tuercas y pernos, para garantizar que la máquina funcione en condiciones seguras.
- No manipule nunca los dispositivos de seguridad. Compruebe regularmente su correcto funcionamiento.
NOTA: Consulte la tarjeta de garantía incluida con el producto para obtener la información de contacto.
Solución de Problemas
| Problema | Posible causa | Acción del usuario |
| La unidad no sopla | 1. Boquilla2. Ventilador bloqueado3. La batería no está correctamente acoplada en la máquina4. La batería no está cargada. | 1. Limpie la obstrucción siguiendo el procedimiento descrito en el manual.2. Limpie la obstrucción siguiendo el procedimiento descrito en el manual.3. Asegúrese de que la batería esté bien acoplada en el producto y su fijación enganchada.4. Cargue la batería por completo. |
| La unidad no se enciende | 1. La batería no está correctamente acoplada en la máquina2. La batería no está cargada.3. La boquilla del soplador no está correctamente instalada. | 1. Asegúrese de que la batería esté bien acoplada en el producto y su fijación enganchada.2. Cargue la batería por completo.3. Revise el ensamblaje de todos los tubos. |
Especificaciones
| ESPECIFICACIONES DEL PRODUCTO SOPLADOR 18 V | |
| Función Soplado | |
| Tipo de motor Motor con escobillas | |
| Especificaciones del motor | 18 V CC |
| Velocidad máxima del motor | 18.000 RPM |
| Velocidad máxima del aire 225 km/s | |
| Volumen máximo de aire 98 CFM | |
| Peso del producto (sin batería) | 1,4 Kg |
| Nivel de presión acústica L | pa: 80,3 dB (A), K: 3 dB (A) |
| Nivel de potencia acústica (mesurado) L | wa: 94 dB (A) |
| Nivel de potencia acústica (garantizado) L | wa: 96 dB (A) |
| Valor de vibración total (máx.) | ah: 3,257 m/s ^2 , K: 1,5 m/s ^2 |
Advertencia:
- El valor de vibración total declarado ha sido medido de acuerdo con un método de prueba estándar y puede utilizarse para comparar una herramienta con otra.
- El valor de vibración total declarado también puede utilizarse en una estimación de la exposición preliminar.
- La emisión de vibraciones durante el uso real de la máquina puede diferir del valor total declarado en función de la forma en que se utilice la herramienta y es necesario identificar las medidas de seguridad para proteger al usuario basándose en una estimación de
la exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento, como las veces que la máquina se ha encendido y apagado y cuando funciona en vacío, además del tiempo de activación).
