IQ18LB - Pihalnik MURRAY - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO IQ18LB MURRAY

Prije uporabe stroja pročitajte upute za uporabu.

18V litij-ionski puhača

Zaustavljanje puhača

BILJEŠKA: Pogledajte sliku 5.

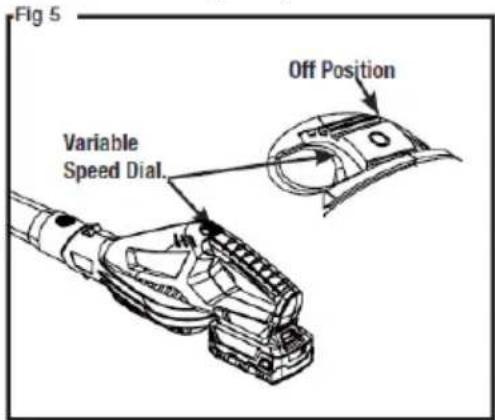

Fig 5 Off Position Variable Speed Dial.

- Okrećite promjenjivo brzo biranje unatrag kako biste smanjili brzinu ili okrenite ga na 0 da biste zaustavili puhač.

Zahvaljujemo se vam za nakup izdelka Murray. Družba Murray je ponosna na kakovost in zmogljivost vseh svojih izdelkov.

Ta priročnik z navodili vam bo v pomoč pri sestavljanju, varni uporabi in vzdrževanju vašega izdelka. Preberite opozorila v nadaljevanju in tako zagotovite varnost ter dolgo življenjsko dobo izdelka.

OPOZORILO

Tega izdelka ne uporabljajte, dokler natančno ne preberete in razumete vseh navodil, varnostnih pravil itd., ki so v tem priročniku. Če tega ne storite, lahko pride do nesreč, ki vključujejo električni udar, požar in/ali hude osebne poškodbe.

NAMEN UPORABE

Ta puhalnik je namenjen za odpihovanje listja, odkosa trave in drugih majhnih, podobnih vrtnih ostankov za domačo uporabo. Ne uporabljajte ga za kamenje, lubje, drobne abrazivne in mašilne skupke, kot so žagovina ali pesek. Ne uporabljajte ga kot enoto za ekstrakcijo zraka/plina.

Izdelka ne uporabljajte za kakršna koli opravila, razen tistih, za katere je namenjen.

Opozorilo!

Pred uporabo naprave preberite navodila za uporabo.

Uporabljajte varnostna očala in zaščito za oči, ki ustrezajo varnostnim standardom.

Uporabljajte trdna obuvala, ki ne drsijo.

Uporabljajte zaščitne rokavice.

Naprave ne uporabljajte v mokrih pogojih in ga zaščitite pred dežjem in vlago.

Pazite na predmete, ki jih kosilnica lahko izvrže ven. Zagotovite, da bodo tretje osebe oddaljene vsaj 15 m in v primeru približevanja vedno zaustavite napravo.

Roke, spuščene lase in ohlapna oblačila ne približujte ventilatorju puhalnika.

Pazite na nevarnost električnega udara pri polnjenju.

Pred izvajanjem kakršnega koli vzdrževalnega dela preberite navodila.

Baterijo odstranite šele, ko se vsi sestavni deli naprave popolnoma zaustavijo.

NE odstranite je kot gospodinjskega odpadka.

Okoliška temperatura največ 40 °C.

Ne vrzite v vodo.

Ne približujte viru toplote in/ali odp ognju.

Baterije vsebujejo Li-Ion. Rabljenih baterij ne zavrzite med gospodinjske odpadke. Za nasvete o pravilni odstranitvi baterij stopite v stik z lokalnimi predstavniki uprave.

Kazalo vsebine

Funkcije in dobavljeni artikli

Pubalnik

Varnost in uporaba

na varnost 4

Postopki za sestavljanje

Odprtje embalaže 5

Sestavljanje 5

Odstranitev cevi 5

Namestitev in odstranitev baterije 6

Navodila za uporabo

Delovanje 7

Vzdrževanje in nega

Čiščenje 8

Shranjevanje 8

Odstranitev izdelka 8

Načrt vzdrževanja 9

Stik za nujne primere 9

Servis 9

Odpravljanje težav

Odpravljanje težav

Tehnični podatki

Podatki

OPOMBA: V TEM PRIROČNIKU ZA UPRAVLJAVCA NI PODATKOV O GARANCIJI. ZA PODATKE O GARANCIJI GLEJTE DRUGE DOKUMENTE, DOBAVLJENE S TO NAPRAVO. DOKUMENTI O GARANCIJI LAHKO VKLJUČUJEJO TEHNIČNE PODATKE, KI USTREZAJO TOČNO DOLOČENEMU MODLEU IN NISO NAVEDENI V TEM PRIROČNIKU ZA UPRAVLJAVCA.

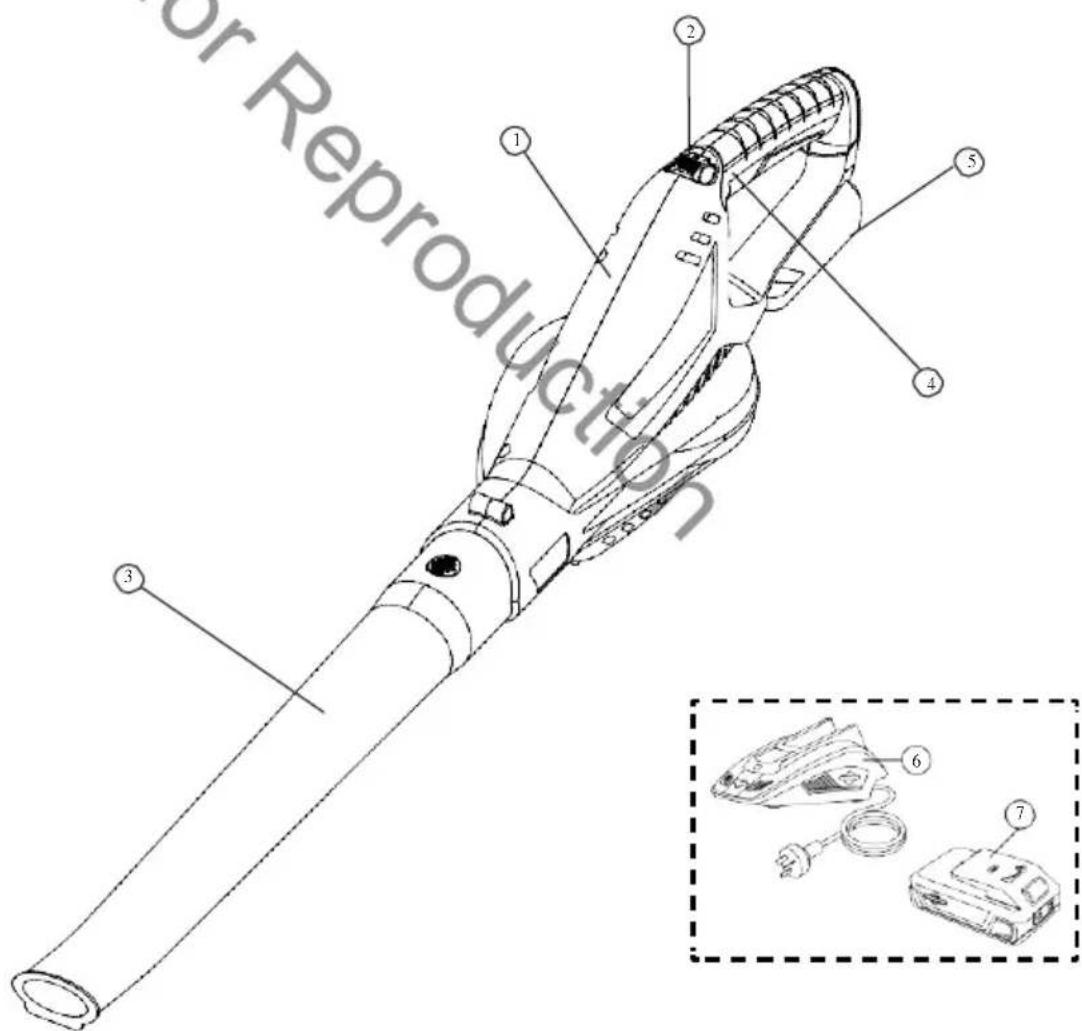

Funkcije in dobavljeni artikli

18 V litij-ionskI puhalnik

1	Ohišje puhalnika
2	Gumb za nastavljanje hitrosti
3	Cev puhalnika
4	Ročaj
5	Reža za baterijo
6	Polnilnik baterije (ni priložen vsem izdelkom)
7	Baterija (ni priložena vsem izdelkom)

- Priročnik z navodili/varnostnimi navodili za puhalnik (ni prikazan) - Priročnik z navodili/varnostnimi navodili za baterijo in polnilnik (ni prikazan)

Or Reproduction ① ② ③ ④ ⑤

OPOZORILO

Izdelka ne uporabljajte, če kateri koli od sestavnih delov manjka. Vse manjkajoče ali poškodovane sestavne dele dajte popraviti ali zamenjati.

Splošna varnost

Pred poskusom sestavljanja in uporabo naprave pozorno preberite vsa navodila na napravi in v

- priročniku. Ta priročnik shranite na varnem mestu za uporabo v prihodnosti in ga prebirajte redno. Poskrbite, da bodo priročnik prebrale tudi druge osebe in se zavedale varnostnih tveganj izdelka.

Napravo se mora uporabljati samo skupaj z izvirno baterijo Briggs & Stratton. Pri uporabi naprav na baterije morate vedno upoštevati osnovne varnostne previdnostne ukrepe s katerimi zmanjšate tveganje puščanja baterij in osebnih poškodb.

Pred uporabo naprave se seznanite z vsemi krmilnimi elementi in njihovo pravilno uporabo.

Pri uporabi naprave v prašnem okolju vedno uporabljajte obrazno masko ali protiprašno masko.

• Vedno nosite primerna in ne ohlapna oblačila (in ne vključujejo nakita ipd.), ki se lahko ujamejo

• v premične dele.

Naprave ne uporabljajte bosi, v sandalih ali lahkih obuvalih (npr. linenih čevljih). Nosite dolge hlače in težke čevlje.

Naprave ne upravljajte pod vplivom alkohola ali zdravil.

- Ostanite pozorni in naprave ne uporabljajte, kadar ste utrujeni. Pazite na svoje ravnanje in

- poskrbite, da se bodo drugi zavedali vaših opravil, preden začnete z njimi.

Naprave ne uporabljajte v nevarnih okoljih. Napravo uporabljajte samo podnevi ali pod dobro umetno lučjo.

- Naprave ne uporabljajte v naglici. Z napravo vedno hodite, nikoli ne tecite. Ne segajte predaleč in vedno vzdržujte ravnotežje. Pri delu na pobočjih bodite previdni.

- Pred pregledovanjem, nastavljanjem, servisiranjem ali čiščenjem naprave morate slednjo vedno zaustaviti in odstraniti obe bateriji.

- Če začne naprava čezmerno vibrirati, jo prenehajte uporabljati, dokler se je ne pregleda in oceni. Ocena naprave zaradi težav z vibracijami na splošno zmanjša tveganje za poškodbe ali odpoved izdelka.

- Naprave ne uporabljajte v notranjih prostorih. Napravo shranjujte samo v notranjih prostorih na suhem in varnem mestu. Naprava ne sme biti v dosegu otrok.

- Napravo vedno vzdržujte skladno s poglavjem o vzdrževanju v tem priročniku.

- Če naprava udari ob tuj predmet, vedno preverite, ali je prišlo do poškodb.

- Nikoli ne dovolite, da bi to napravo uporabljali otroci, osebe z zmanjšanimi fizičnimi, čutilnimi ali duševnimi sposobnostmi ali pomanjkanjem izkušenj in znanja ali osebe, ki ne poznajo teh navodil za uporabo. Krajevni predpisi lahko omejujejo starost upravljavca.

- Slepim kotom, vratom, grmom, drevesom ali drugim predmetom, ki lahko zastrejo vaše vidno polje in pot naprave, se približujte s skrajno previdnostjo.

- Naprave ne uporabljajte v bližini vročega pepela, gorljivih materialov in je ne potapljajte v tekočine. To lahko povzroči nevarnost požara, hude telesne poškodbe ali poškodbe izdelka.

- V prezračevalne reže ne vstavljajte nobenih predmetov. Naprave ne uporabljajte z blokiranimi odprtinami, te morajo biti proste česarkoli, kar lahko zmanjša pretok zraka.

- Naprave ne obračajte proti ljudem ali hišnim ljubljenčkom.

- Ventilator se bo premikal še naprej kratek čas po tem, ko enoto izklopite. Vsi predmeti mmorajo biti na varni razdalji od premičnih delov.

- Naprave nikoli ne uporabljajte, kadar so v bližini drugi ljudje, še posebej otroci ali hišni ljubljenčki.

POSTOPKI SESTAVLJANJA

Odprtje embalaže

Puhalnik je dobavljen z nekaterimi sestavnimi deli odklopljenimi. Za sestavo teh postopajte, kot je opisano v nadaljevanju:

- Izdelek in vse dodatke previdno odstranite iz škatle. Potrdite, da so prisotni vsi artikli, navedeni na strani 3.

- Pozorno preglejte izdelek in zagotovite, da med pošiljanjem ni prišlo do nobenih poškodbb.

OPOZORILO

Če je kateri koli del poškodovan ali manjka, tega izdelka ne uporabljajte, dokler ne zamenjajte delov. Uporaba izdelkov s poškodovanimi ali manjkaočimi deli lahko povzroči resne osebne poškodbe.

Sklop puhalnika

OPOMBA: Glejte sliko 2.

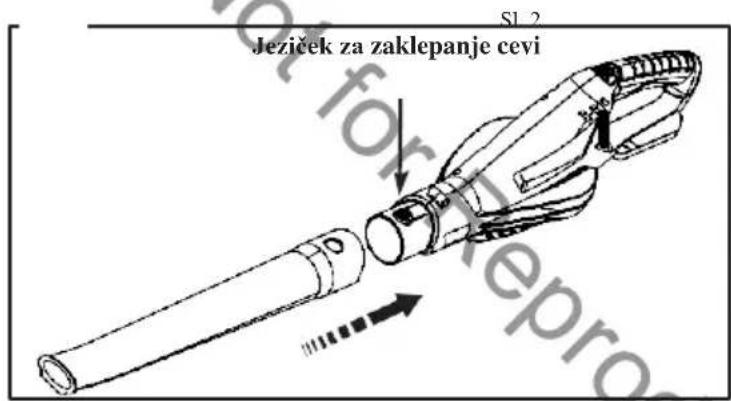

Jeziček za zaklepanje cevi Sl.2

- Cev puhalnika potisnite na ohišje puhalnika, tako da se jeziček za zaklepanje cevi zaklene s cevjo.

- Poskrbite, da bo cev na svoje mesto skočila s klikom. Pri tem se mora dobro zakleniti.

Odstranitev cevi

• Izklopite gorilnik.
• Odstranite baterijo.
• Pritisnite in pridržite jeziček za zaklepanje cevi.
  • Cev povlecite stran od puhalnika.

Namestitev baterije

OPOMBA: Glejte sliko 3.

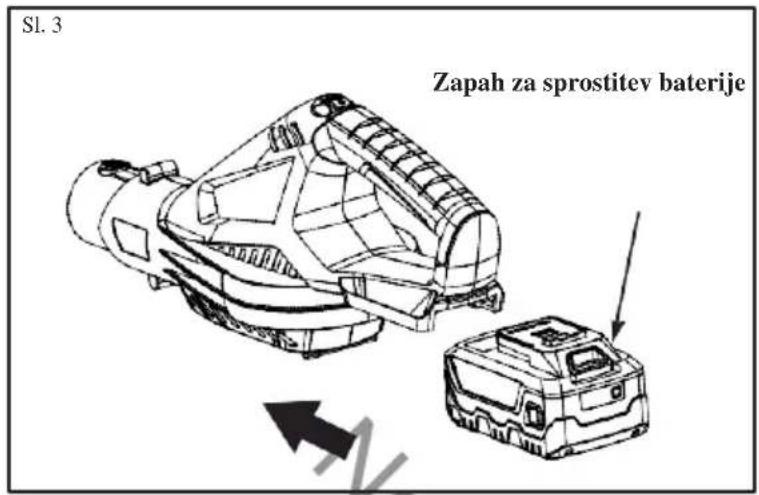

Sl. 3 Zapah za sprostitev baterije

Odstranitev baterije

• Izklopite puhalnik.

• Pritisnite in držite gumb za sprostitev zapaha, ki je na dnu baterije.
  • Baterijo odstranite iz puhalnika.

• Baterijo namestite v puhalnik. Poravnajte vodilna rebra na bateriji z žlebovi v vhodu za baterijo na puhalniku.

• Poskrbite, da bo zapah na dnu baterije priključil na mestu in da bo baterija v celoti nameščena in zavarovana v puhalniku, preden začnete z uporabo.

OPOZORILO

Pri nameščanju baterije v puhalnik pazite, da bodo dvignjena rebra na bateriji poravnana z žlebovi na vrhu puhalnika. Poskrbite, da bo baterija do konca nameščena in pravilno zaklenjena. Nepravilna namestitev baterije lahko povzroči poškodbe notranjih sestavnih delov in lahko izpade iz izdelka med uporabo, kar povzroči osebne poškodbe.

Za več podatkov o uporabi baterije in polnilnika, servisiranju, shranjevanju in varnosti si oglejte priročnik z navodili za 18V baterijo in polnilnik Briggs & Stratton.

NAVODILA ZA UPORABO

Zagon in zaustavitev

OPOMBA: Glejte sliko 4.

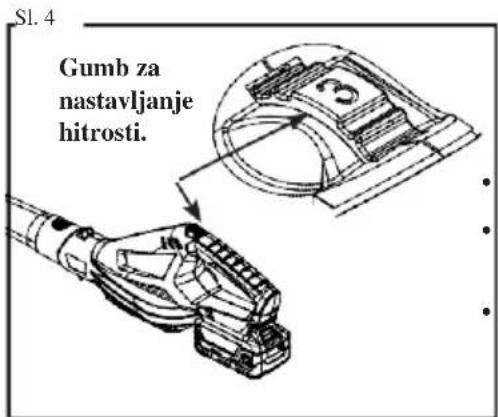

Sl. 4 Gumb za nastavljanje hitrosti.

Namestite baterijo.
- Puhalnik zaženite, tako da gumb za nastavljanje hitrosti zavrtite naprej do 1.
- Za povečanje hitrosti do največje hitrosti zraka 245 km/h zavrtite gumb za nastavljanje hitrosti naprej od 1 do 5.

Zaustavitev puhalnika

OPOMBA: Glejte sliko 5.

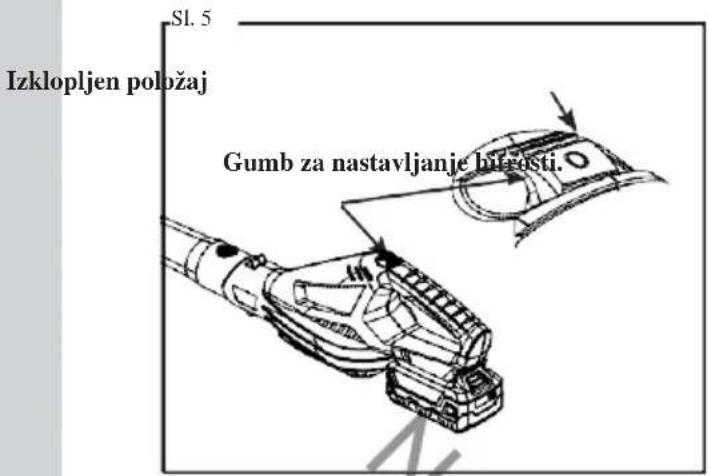

Sl. 5 Izklopljen položaj Gumb za nastavljanje biresti.

- Za zmanjšanje hitrosti zavrtite gumb za nastavljanje hitrosti nazaj, če pa ga želite zaustaviti, pa ga zavrtite do 0.

- Odstranite baterijo. S tem zagotovite, da se puhalnika ne bo vklopilo po nesreči.

Delovanje

PUHALNIK

- Poskrbite, da enota ne bo usmerjena proti nikomur in da pred zagonom enote ne bo nobenih prostih ostankov.

- Preverite, ali je enota v dobrem delovnem stanju. Preverite, ali so cevi in ščitniki na mestu in zavarovani.

- Če je možno, odstranite ostanke pred razpihovanjem.

- Med uporabo puhalnika bodite pozorni na svojo okolico. Pazite na otroke, hišne ljubljenčke, odprta okna, sveže oprana vozila itd., ter ostanke odpihujte proč na varen način.

NASVETI ZA UPORABO

Puhalnik držite čvrsto. S šobo pometajte od ene na drugo stran 5-10 cm nad tlemi. Z enoto napredujte počasi, pri tem pa pazite na zbran kup ostankov pred sabo. Večino del razpihovanja na suho je bolje izvajati pri nizkiih hitrostih in ne visokih. Razpihovanje pri visoki hitrosti je boljši način premikanja težkih predmetov, kot so veliki ostanki ali prod.

ZRAČNIKI

Zračnikov nikoli ne prekrivajte. Ohranite jih proste ovir in ostankov. Za pravilno hlajenje motorja in največjo zmogljivost morajo ostati vedno čisti.

OPOZORILO

Za preprečevanje resnih osebnih poškodb ne nosite ohlapnih oblačil ali predmetov, kot so šali, vrvice, verige, kravate itd., ki bi jih lahko povleklo v zračnike. Če želite zagotoviti, da dolgih las ne bo povleklo v zračnike, povežite dolge lase nazaj.

Čiščenje

OPOZORILO

Za preprečitev resnih osebnih poškodb odstranite baterijo iz naprave pred servisiranjem, čiščenjem ali odstranjevanjem ostankov.

• Enoto očistite z vlažno krpo in blagim detergentom.
• Naprave ali njenih posameznih delov ne potapljajte v vodo.
• Vlaga lahko povzroči nevarnost električnega udara. Vso vlago obrišite z mehko, suho krpo in poskrbite, da bo naprava suha, preden zamenjate baterijo.
• Za čiščenje prezračevalnih odprtin na izdelku uporabite majhno krtačo ali sesalnik.
• Prezračevalne odprtine ohranjajte v stanju brez blokad.

Pri čiščenju plastičnih delov ne uporabljajte topil, močnih detergentov, nekaterih aromatičnih olj, kot so borovo in limonino. Kemikalije lahko poškodujejo, oslabijo ali uničijo plastične komponente, kar lahko povzroči resne osebne poškodbe.

Shranjevanje

Za pripravo naprave na shranjevanje morate izvesti naslednje korake.

• Očistite napravo, kot je opisano v prejšnjem poglavju.
• Napravo shranite na suhem, čistem mestu. Ne shranjujte je v bližini jedkih materialov, kot so gnojila ali gorivo.
• Napravo shranjujte v notranjih prostorih, na suhem mestu in izven dosega otrok.
• Poskrbite za odstranitev baterije pred shranjevanjem.

Odstranitev izdelka

PRAVILNA ODSTRANITEV IZDELKA

badne električne izdelke se ne sme zavreči skupaj z gospodinjskimi odpadki. Če obstajajo primerne ustanove, napravo reciklirajte. Glede nasvetov za recikliranje stopite v stik z lokalnimi predstavniki uprave ali trgovcem. Baterija vsebuje snov, ki je nevarna za vas in okolje. Baterijo je treba odstraniti in zavreči ločeno v obratu, kjer sprejemajo litij- ionske baterije.

Za več podatkov o odstranitvi baterije in polnilnika glejte priročnik za baterijo in polnilnik Briggs & Stratton 18V.

PRAVILNA ODSTRANITEV EMBALAŽE

Embalažo sestavljata lepenka in ustrezno označena plastika, ki se ju lahko reciklira. Ta materiala oddajte v reciklažo.

Podatke o preostalih tveganjih, ki ostanejo prisotna kljub prisotnim ukrepom varnostne zasnove, varovalom in komplementarnim zaščitnim ukrepom.

Stik za nujne primere

V redkih primerih poškodovanja baterije in izlitja vsebine oziroma stika vsebine s kožo osebe ali zaužitja tekočine upoštevajte navodila za prvo pomoč v priročniku za baterijo in polnilnik. Takoj poiščite nadaljnjo zdravniško pomoč.

Načrt vzdrževanja

Za rutinsko vzdrževanje si oglejte naslednjo tabelo.

Funkcije	Zahteve	Pred uporabo	Po uporabi	Polnjenje	Mesečno	Letno	V primeru poškodb	Po potrebi
Celotna enota	Zunanji pregled	●		●
Gumb za nastavljanje hitrosti	Preverite delovanje	●
Ohišje puhalnika	Preverite in očistite		●					●
Zračni vhod	Preverite in očistite		●
Cev	Preverite in očistite	●						●
Vsi dostopni pritrdilni elementi	Preverite in ponovno privijte.	●						●

Stik v nujnem primeru

V redkih primerih poškodovanja baterije in izlitja vsebine oziroma stika vsebine s kožo osebe ali zaužitja tekočine upoštevajte navodila za prvo pomoč v priročniku za baterijo in polnilnik. Takoj poiščite nadaljnjo zdravniško pomoč.

Servis

Servisiranje zahteva izjemno pozornost in poznavanje ter ga lahko izvajajo samo usposobljen servisni tehnik. Za servis vam predlagamo, da izdelek vrnete v popravilo najbližjemu pooblaščenemu servisu. Pri servisiranju je treba uporabljati samo izvirne nadomestne dele.

• Napravo vzdržujte v suhem, čistem stanju in brez olja ter masti.
• Za zmanjšanje tveganja požara morate motor vzdrževati brez nabiranja trave, listja in ostankov.
• Vse matice, sornike in vijake vzdržujte v privitem stanju, tako da zagotovite varno delovno stanje opreme.
• Nikoli ne posegajte v varnostne naprave. Redno preverjajte, ali delujejo pravilno.

OPOMBA: Za podatke za stik s servisom glejte dobavljen garancijski list.

ODPRAVLJANJE TEŽAV

Odpravljanje težav

Težava	Morebiten vzrok	Ukrep uporabnika
Enota ne deluje	1. Cev2. Ventilator je blokiran3. Baterija ni pravilno nameščena v izdelku4. Baterija ni napolnjena	1. Zamašitev očistite v skladu s postopkom v priročniku.2. Zamašitev očistite v skladu s postopkom v priročniku.3. Poskrbite, da bo baterija popolnoma nameščena v izdelku in da bo sponka do konca speta.
Enota se ne bo zagnala	1. Baterija ni pravilno nameščena v izdelku2. Baterija ni napolnjena3. Cev puhalnika ni pravilno nameščena	1. Poskrbite, da bo baterija popolnoma nameščena v izdelku in da bo sponka do konca speta.2. Napolnite baterijo do konca.3. Preverite vse cevne sklope.

Tehnični podatki

PODATKI IZDELKA 18V PUHALNIK
Funkcija Pihanje
Vrsta motorja	Motor s ščetkami
Tehnični podatki motorja 18V DC
Največja hitrost motorja 18000RPM
Največja hitrost zraka	225km/h
Največja prostornina zraka 98CFM
Teža izdelka (brez baterije)	1,4Kg
Raven zvočnega tlaka	Lpa: 80,3dB (A), K: 3dB (A)
Raven zvočne moči (izmerjeno)	Lwa: 94dB (A)
Raven zvočne moči (zajamčena)	Lwa: 96dB (A)
Skupna vrednost vibracij (maks.)	ah: 3,257 m/s ^2 , K:1,5 m/s ^2

Opozorilo:

• Da je bila skupna vrednost vibracij v izjavi izmerjena v skladu s standardno metodo testiranja in se jo lahko uporablja za primerjanje enega orodja z drugim.
• Da se lahko skupno vrednost vibracij v izjavi uporablja tudi za predhodno oceno izpostavljenosti.
• Da se emisije vibracij med dejansko uporabo električnega orodja lahko razlikujejo od skupne vrednosti vibracij v izjavi, odvisno od načinov, na katerega se uporablja orodje, in da je potrebno identificirati varnostne ukrepe za zaščito upravljavca, ki temeljijo na oceni izpostavljenosti pri dejanski uporabi (upoštevati je treba vse dele delovnega cikla, kot so čas, ko je orodje izklopljeno in ko deluje v prostem teku poleg časa sproženja).
