KÄYTTÖOHJE IQ18LB MURRAY

Kiitos tämän Murray-tuotteen hankinnasta. Murray on ylpeä kaikkien tuotteidensa laadusta ja suorituskyvystä.

Tämä ohjekirja avustaa tuotteesi kokoonpanossa, turvallisessa käytössä ja huollossa.

Lue seuraavat varoitukset varmistaaksesi turvallisuuden ja tuotteen pitkän käyttöiän.

VAROITUS

Älä yritä käyttää tätä tuotetta ennen kuin olet lukenut ja ymmärtänyt kaikki ohjeet, turvallisuussäädökset jne. perusteellisesti, jotka esitetään tässä ohjekirjassa. Noudattamisen laiminlyönti tuottaa onnettomuuksia, joiden tuloksena voi olla sähköisku, tulipalo, ja/tai vakava henkilökohtainen vammautuminen.

KÄYTTÖTARKOITUS

Tämä puhallin on tarkoitettu lehtien, ruohonkorsien ja muiden vastaavien puutarhan jäännösten puhallukseen kotitalouskäytössä. Älä käytä kivillä, kaarnalla, hienosti hankaavilla ja tukkivilla kertymäaineilla kuten sahanjauho tai hiekka. Älä käytä ilma-/kaasupoiminnan yksikkönä.

Älä käytä tuotetta mitään tehtävää varten lukuun ottamatta sitä varten varattuun käyttötarkoitukseen.

Yleinen turvallisuus

Vaara!

Lue käyttöohjeet ennen koneen käyttöä

Käytä turvalaseja ja korvasuojuksia, jotka täyttävät turvallisuusstandardit

Käytä tukevia, liukumattomia jalkineita.

Käytä suojakäsineitä.

Älä käytä laitetta märissä olosuhteissa, suojaa laite sateelta ja kosteudelta.

Varo esineiden sinkoutumista! Varmista sivustakatsojat pidetään ainakin 50' (15m) etäisyydellä ja laite pysäytetään lähestyessä.

Pidä kädet, pitkät hiukset ja löysä vaatetus puhaltimen tuulettimesta.

Varo sähköiskun vaaraa latauksen aikana.

Lue ohjeet, ennen minkään huoltotoimen suorittamista.

Odota kaikkien laitteen osien täyttä pysähtymistä ja irrota akku.

EI tule hävittää talousesineiden mukana.

Ympäristön lämpötila 40°C Max.

Älä viskaa veteen.

Suojattava kuumuudelta ja/tai avoliekeiltä.

Akut sisältävät Li-ionia. Älä

Älä hävitä vanhoja akkuja kotitalousjätteinä. Ota yhteyttä paikallisiin viranomaisiin koskien tietoja miten akut hävitetään oikein.

Sisällysluettelo

Ominaisuudet ja

toimitetut tarvikkeet

Puhallin 3

Käsittely ja turvallisuus

Yleinen turvallisuus 4

Kokoamisen

toimenpidemenetelmä

Pakkauksesta poistaminen 5

Kokoonpano 5

Putken poistaminen 5

Akun asentaminen ja irrotus 6

Käyttöohjeet

Käynnistäminen ja pysäyttäminen 6

Käyttö 7

Huolto ja kunnossapito

Puhdistus 8

Säilytys 8

Tuotteen hävitys 8

Huoltotaulukko 9

Yhteystiedot hätātilassa 9

Huolto 9

Vianmääritys

Vianmääritys 10

Määritystekniikat

Määritykset 11

HUOM.: TAKUUTIETOJA EI OLE KIRJATTU TÄHÄN KÄYTTÖOHJEKIRJAAN. KS. TÄMÄN LAITTEEN MUKANA TOIMITETTUJA MUITA ASIAKIRJOJA TAKUUTIETOJEN OSALTA. TAKUUASIAKIRJAT SAATTAVAT SISÄLTÄÄ TEKNISIÄ TIETOJA, JOTKA OVAT JOKAISEEN MALLIIN ERITYISESTI SOVELTUVIA JA JOITA EI OLE KIRJATTU TÄHÄN KÄYTTÖOHJEKIRJAAN.

Ominaisuudet ja toimitetut

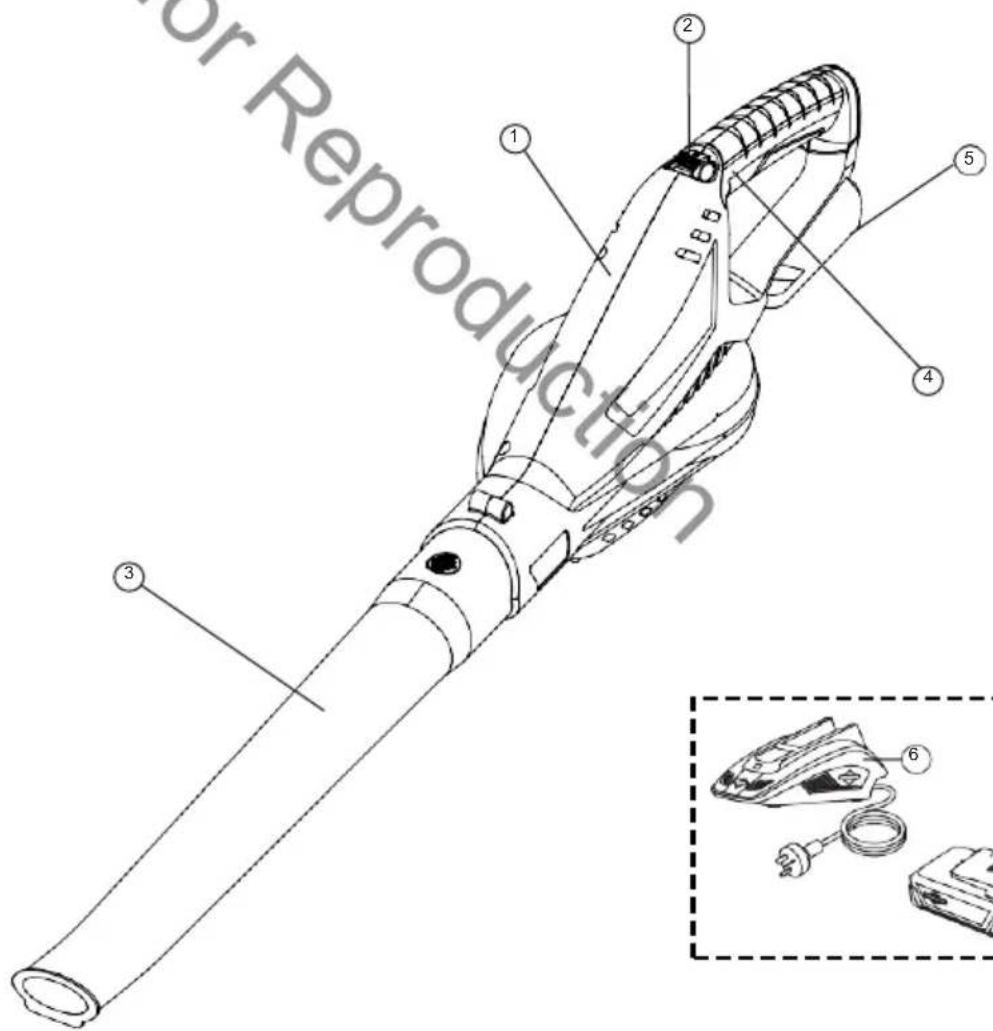

18V Litium-ion puhallin

1 Puhaltimen kotelo
2 Portaaton nopeusvalitsin
3 Puhaltimen putki

4 Kahva

5 Akun paikka

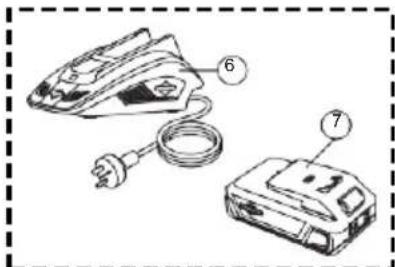

6 Akun laturi (ei sisällytetty kaikkiin tuotteisiin)
7 Akku (ei sisällytetty kaikkiin tuotteisiin)

- Puhaltimen ohjekirja/turvaohje (ei näkyvillä) - Akun ja laturin turvallisuuden ohjekirja (ei näkyvillä)

For Reproduction ① ② ③ ④ ⑤

Älä käytä tuotetta, jos osia puuttuu tai ne ovat vahingoittuneet. Hanki puuttuvien tai vaurioituneiden osien korjaus tai vaihto.

Yleinen turvallisuus

- Lue huolellisesti kaikki ohjeet laitteella ja ohjekirjassa ennen pyrkimystä koota tai käyttää laitetta. Säilytä tämä ohjekirja tulevaisuuden käyttöä varten ja tarkastele sitä säännöllisesti. Varmista, että muut lukevat tämän ohjekirjan ja ovat tietoisia tuoteturvallisuuden riskeistä.

- Laitetta tulee käyttää vain aidolla Briggs & Stratton Litium-ion-akulla. Käyttäessä akkukäyttöistä laitetta, turvallisuuden varotoimien tulee aina tulla noudatetuiksi, jotta voidaan vähentää vuotavien paristojen ja henkilökohtaisen vammautumisen riskiä.

- Tutustu kaikkiin ohjaimiin ja niiden asianmukaiseen toimintaan ennen tämän laitteen käyttöä. Tiedä kuinka pysäyttää laite ja kuinka pysäyttää voimansiirto hätätilanteessa.

- Käytä aina kasvosuojaa sekä pölysuojaa käyttäessä laitetta pölyisessä ympäristössä.

- Käytä aina asianmukaista vaatetusta äläkä käytä löysiä vaatteita (tai koruja jne.), jotka voivat takertua liikkuyiin osiin.

- Älä käytä tätä laitetta paljain jaloin tai käyttäessä sandaaleja tai kevytpainoisia (esim. kangaskenkiä) kenkiä, käytä pitkiä housuja ja raskaita kenkiä.

- Älä käytä laitetta huumeiden tai alkoholin vaikutuksen alaisena.

- Pysy valppaana, äläkä käytä laitetta väsyneessä tilassa. Kiinnitä huomiota siihen mitä teet ja varmista, että muut ovat tietoisia tehtäviesi kulusta, ennen kuin aloita.

- Vältä laitteen käyttöä vaarallisissa olosuhteissa. Käytä laitetta vain päivänvalossa tai riittävässä keinovalaistuksessa.

- Älä käytä laitetta kiireessä. Kävele aina ja koskaan juoksematta laitteen kanssa. Älä kurkota ja pidä tasapainoa yllä kaikkina aikoina. Toimi huolellisesti kaltevilla pinnoilla.

- Ennen laitteen tarkastusta, säätöä, huoltoa tai puhdistusta, pysäytä ja irrota aina akku.

- Mikäli laite alkaa tärisemään liiallisesti, keskeytä sen käyttö, kunnes laite tulee tarkastetuksi ja arvioiduksi. Koneen arviointi tärinäongelmien osalta yleisesti ottaen vähentää vammautumisen tai tuotevian riskejä.

- Älä käytä laitetta sisätiloissa. Säilytä laitetta sisätiloissa vain kuivassa ja turvallisessa kohteessa. Pidä laite poissa pienten lasten ulottuvilta.

• Huolla laite aina tämän ohjekirjan huolto-osan mukaisesti

- Jos laite iskeytvy ulkoisiin esineisiin, tarkasta aina vaurioiden varalta.

- Älä koskaan salli lasten, henkilöiden, joilla on vähentynyttä fyysistä, aistien tai henkisen alueen kyvykkyyttä tai kokemuksen ja tietämyksen puutetta tai henkilöiden, joilla ei ole näiden laitteen käyttöohjeiden tuntemusta, käyttävän laitetta. Paikalliset säädökset voivat rajoittaa käyttäjän ikää.

- Toimi äärimmäisen huolellisesti siirtyessäsi kuolleisiin kulmiin, oviaukkoihin, pensaisiin, puihin tai muihin kohteisiin, jotka saattayat estää näkökenttäsi ja laitteen kulkureitin.

- Älä käytä laitetta kuuman tuhkan, syttyvien materiaalien lähellä tai upotettuna nesteisiin. Tämä saattaa aiheuttaa tulipalon, vakavan vammautumisen tai tuotevahingon.

- Älä aseta mitään esineitä tuuletusristikoihin. Älä käytä mikään aukko tukittuna, pidä aukot vapaina mistään, mikä voi vähentää ilmayirtausta.

- Älä osoita laitetta ihmisten tai lemmikkien suuntaan.

- Puhallin jatkaa liikettään lyhyen ajan sen jälkeen, kun yksikkö on kytketty pois päältä. Pidä kaikki esineet etäällä liikkuvista osista.

- Älä koskaan käytä laitetta henkilöiden, erityisesti lasten tai lemmikkien ollessa lähettyvillä.

KOKOAMISEN TOIMENPIDEMENETELMÄT

Pakkauksen

Puhallin toimitetaan joillain ei-kokoonpannuilla osilla. Niiden kokoamiseksi, toimi seuraavaan tapaan:

• Pura tuote ja kaikki sen lisävarusteet pakkauksesta huolellisesti. Varmista, että kaikki nimikkeet sivulla 3, ovat sisällytettyjä.
• Tarkista tuote huolellisesti varmistaaksesi, ettei murtumia tai vahinkoja ole toteutunut kuljetuksen aikana.

!VAROITUS

Jos mitkään osat ovat kadoksissa tai vahingoittuneita, älä käytä tätä tuotetta, ennen kuin osat ovat korvattuja. Tuotteen käyttö vahingoittuneiden tai puuttuvien osien kanssa voi tuottaa vakavan henkilökohtaisen vamman.

Puhaltimen

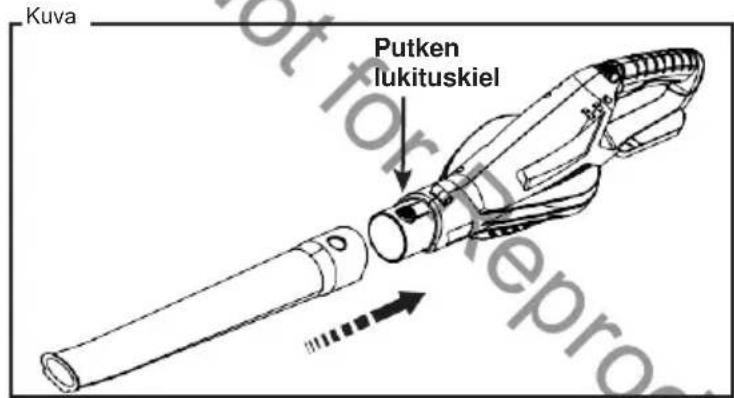

HUOM.: Katso kuvá 2.

Kuva Putken lukituskiel

• Liu'uta puhaltimen putki puhaltimen koteloon, kunnes putken lukituskieleke on kiinnittynyt putken kanssa.
• Varmista, että putki napsahtaa paikalleen. Ja on turvallisesti lukittu.

Putken irrotus

• Kytke puhallin pois päältä.
• Irrota akku.
• Paina ja pidä putken lukituskielekettä.
  • Vedä putkea pois puhaltimesta.

KOKOAMISEN TOIMENPIDEMENETELMÄT

Paristojen

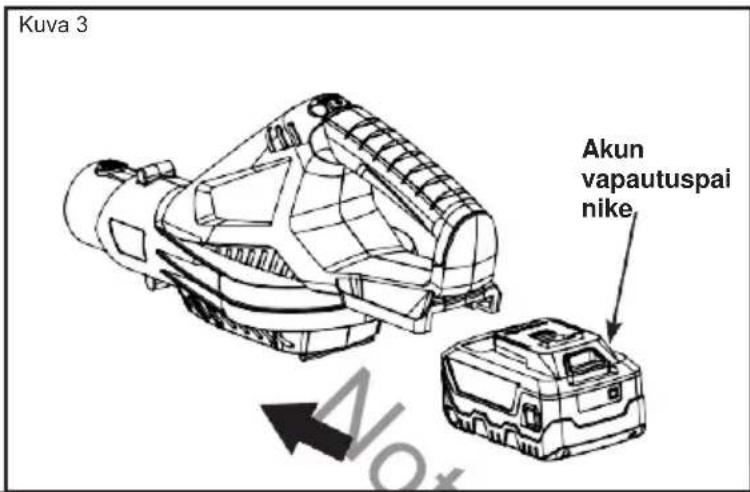

HUOM.: Katso kuva 3.

Kuva 3 Akun vapautuspai nike

Akun irrotus

• Kytke puhallin pois päältä.
• Paina ja pidä painettuna akun vapautuskielekkeen painiketta akun pohjalla.
• Irrota akku puhaltimesta.

VAROITUS

Asettaessa akkua puhaltimeen, varmista, että nostetut kaaret akussa linjataan urien kanssa puhaltimessa. Varmista, että akku on täysin paikallaan ja sen kielekkeet siirtyvät paikalleen oikein. Akun vääränlainen asennus voi aiheuttaa vahinkoa sisäisille osille ja saattaa irrota tuotteesta käytön aikana henkilökohtaisen vamman tuottaaen.

Ks. Briggs & Stratton 18V akku- ja laturikäsikirja lisätietojen osalta koskien akun ja laturin käyttöä, huoltoa ja säilytystä varten turvällisuus.

KÄYTTÖOHJE

Käynnistys ja

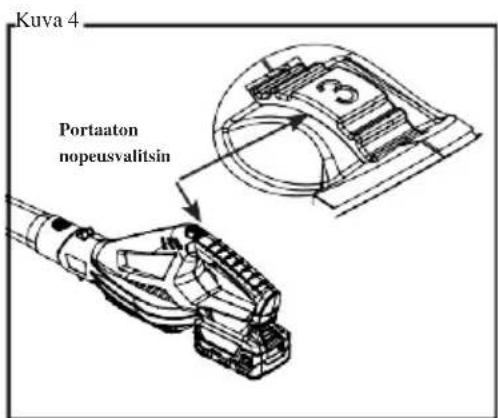

HUOMAA: Katso kuva

4.

Kuva 4 Portaaton nopeusvalitsin

• Asenna akku.
• Rullaa nopeusvalitsinta eteenpäin kohtaan 1 puhaltimen käynnistämiseksi.
• Rullaa nopeusvalitsinta 1:stä 5:een lisätäksesi vauhdin ilman siirtonopeuden enimmäisnopeudeksi 245km/h.

Puhaltimen pysäyttäminen

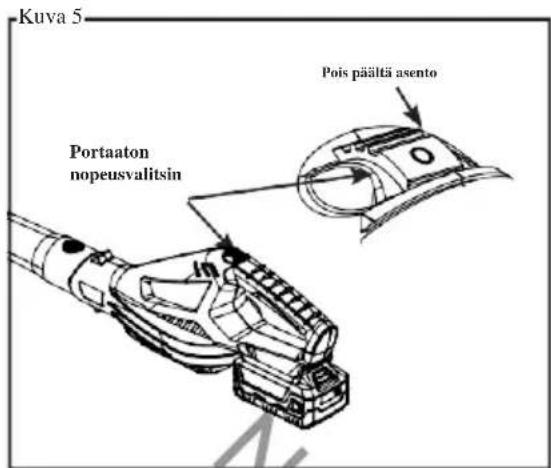

HUOM.: Katso kuva 5.

Kuva 5 Portaaton nopeusvalitsin Pois päältä asento

- Rullaa nopeusvalitsinta taaksepäin hidastaaksesi nopeutta tai rullaa se 0:aan pysäyttääksesi puhaltimen.

- Irrota akku. Varmistaaksesi, että puhallin ei käynnisty tahattomasti.

Käyttö

PUHALLIN

• Varmista, että yksikkö ei osoita ketään tai mitään irrallista jäännekertymää kohti ennen yksikön käynnistämistä.
• Varmista, että yksikkö on hyvässä toimintakunnossa. Varmista, että putket ja suojat ovat kohdallaan ja varmistettuja.
• Jos mahdollista, löysennä jäämämateriaalia ennen puhallusta.
• Ole tietoinen ympäristöstäsi puhallinta käyttäessä. Tarkkaile lapsia, lemmikkejä, avoimia ikkunoita, vastapestyjä autoja jne. ja puhalla jäänteet turvallisesti poispäin.

KÄYTTÖVIHJEITÄ

Pidä puhaltimesta tukevasti kiinni. Pyyhkäise puolelta toiselle suutin 5-10cm maaperän tai lattian yläpuolella. Vie yksikköä hitaasti eteenpäin, pitäen kertyneen jäämien pinon edessäsi. Useimmat kuivapuhallustoiminnot sopivat paremmin alhaisiin nopeuksiin, kuin korkeisiin. Korkean nopeuden puhallus on parempi tapa siirtää raskaampia sisältöjä, kuten suuret jäänteet tai sora.

TUULETUSAUKOT

Älä koskaan peitä ilmanvaihtoaukkoja. Pidä ne vapaina esteistä ja jäänteistä. Niiden tulee aina pysyä avoimina moottorin asianmukaista jäähdytystä ja optimaalista suoritusta varten.

! VAROITUS

Välttääksesi vakavan henkilökohtaisen vamman, älä käytä löysiä vaatteita tai pukimia kuten huivit, ketjut, nauhat, solmiot jne., jotka saattavat tulla imetyiksi ilmanvaihtoaukkoihin. Varmistaaksesi, etteivät pitkät hiukset tule vedetyiksi ilmanvaihtoaukkoihin, sido pitkät hiukset taakse.

Puhdistus

!VAROITUS

Estääksesi vakavan henkilökohtaisen vamman, irrota akku koneesta ennen huoltoa, puhdistusta tai jäänteiden poistamista.

• Puhdista yksikkö kostealla liinalla ja laimealla pesuaineella.
• Älä upota laitetta tai mitään sen osaa veteen.
• Kosteus voi aiheuttaa sähköiskuvaaran. Pyyhi pois kaikki kosteus pehmeällä liinalla ja varmista, että kone on kuiva ennen akun vaihtoa.
• Käytä pientä harjaa tai pölynimuria puhdistaaksesi ilmanvaihtoaukot tuotteessa
• Pidä ilmanvaihtoaukot avoimina.

Älä käytä liuottimia, voimakkaita pesuaineita, tiettyjä aromaattisia öljyjä, kuten mäntyä ja sitruunaa puhdistaessasi muovisia osia. Kemialliset aineet voivat vahingoittaa, heikentää tai tuhota muovisia osia, jotka voivat tuottaa vakavan henkilökohtaisen vamman.

Varastointi

Seuraavat askeleet tulee ottaa, jotta voidaan valmistella kone säilytystä varten.

• Puhdista kone edellä kuvatulla tavalla.
• Säilö laite kuivaan puhtaaseen sijaintipaikkaan. Älä säilö sitä syövyttävien materiaalien lähelle, kuten lannoitteet ja polttoaineet.
• Säilö laite sisätilaan, viileään ja kuivaan paikkaan, poissa lasten ulottuvilta.
• Varmista, että akku on irrotettu ennen säilytystä.

Tuotteen hävitys

TÄMÄN TUOTTEEN OIKEA HÄVITYSTAPA

Hävitettäviä sähkötuotteita ei pidä hävittää talousjätteiden mukana. Kierrätä, aina kierrätysmahdollisuuden ollessa olemassa. Tarkista paikallisen viranomaisesi tai jälleenmyyjäsi kanssa koskien kierrätyksen tietoja. Akku sisältää materiaalia, joka on vaarallista sinulle sekä ympäristölle. Se täytyy poistaa ja hävittää erillisesti laitoksessa, joka hyväksyy litium-ion-akut.

Ks. Briggs & Stratton 18V akku- ja laturikäsikirja lisätietojen osalta koskien akun ja laturin hävitystä.

OIKEA PAKKAUKSEN HÄVITYSTAPA

Pakkaus sisältää pahvin ja vastaavasti merkityt muovit, jotka voidaan kierrättää. Aseta nämä materiaalit erilleen kierrätystä varten.

Tietoja koskien jäännösriskejä, jotka ovat olemassa huolimatta käytetyistä turvallisuuteen liittyvistä erityistoimenpiteistä, turva-asetuksista ja lisäsuojauksen toimenpiteistä.

Yhteystiedot

Erittäin harvinaisessa tilanteessa jossa akku on vioittunut ja sisältö vuotaa tai tulee kosketuksiin henkilön ihon, silmien kanssa tai tulee niellyksi, noudata ensiavun ohjeita akku- ja latausohjekirjassa. Hankkiudu välittömästi lääkärin vastaanotolle.

Huoltotaulukko

Ks. seuraavaa taulukkoa rutiinihuollon tietojen osalta:

Ominaisuudet	Vaatimukset	Ennen käyttöä	Käytön jälkeen	Uudelleen lataus	Kuukausittain	Vuosittain	Jos vahingoittunut	Vaadittaessa
Koko yksikkö	Silmämääräinen tarkastus	●		●
Portaaton nopeusvalitsin	Tarkasta toiminta	●
Puhaltimen kotelo	Tarkista ja puhdista		●					●
Tuloilma	Tarkista ja puhdista		●
Putki	Tarkista ja puhdista	●						●
Kaikki saatavina olevat kiristimet	Tarkista ja kiristä uudelleen.	●						●

Yhteystiedot hätätilassa

Erittäin harvinaisessa tilanteessa jossa akku on vioittunut ja sisältö vuotaa tai tulee kosketuksiin henkilön ihon, silmien kanssa tai tulee niellyksi, noudata ensiavun ohjeita akku- ja latausohjekirjassa. Hankkiudu välittömästi lääkärin vastaanotolle.

Huolto

Huolto vaatii äärimmäistä huolellisuutta ja tulee suorittaa vain koulutetun huoltoteknikon toimesta. Huoltoa varten, ehdotamme, että palautat laitteen lähimpään valtuutettuun palvelukeskukseen korjauksia varten. Huoltoa suoritettaessa, käytä vain alkuperäisiä varaosia.

• Pidä kone kuivana, eikä siinä saa olla öljyä eikä rasvaa.
• Vähentääksesi tulipalon vaaraa, pidä moottori vapaana ruohonkorsista ja jäänteistä sekä kertymistä.
• Pidä kaikki mutterit, pultit ja ruuvit kireinä, voidaksesi varmistaa, että laitteisto on turvallisessa työskentelykunnossa.
• Älä koskaan peukaloi turvalaitteita. Tarkista ne säännöllisesti asiaankuuluvan toimivuuden osalta.

HUOM.: Ks. tämän tuotteen mukana toimitettu takuukortti huoltosopimuksen tietojen osalta.

Vianmääritys

Ongelma	Mahdollinen syy	Käyttäjän toiminta
Yksikkö ei puhalla	1. Putki2. Tuuletin on estetty3. Akkua ei ole asetettu oikein tuotteeseen4. Akkua ei ole ladattu	1. Tyhjennä tukkeutuminen seuraavasti ohjekirjan kuvaamalla tavalla.2. Tyhjennä tukkeutuminen seuraavasti ohjekirjan kuvaamalla tavalla.3. Varmista, että akku on täysin paikallaan tuotteessa, ja puristin on täysin kohdallaan.4. Lataa akku täyteen.
Yksikkö ei käynnisty	1. Akkua ei ole asetettu oikein tuotteeseen2. Akkua ei ole ladattu3. Puhaltimen putkea ei ole asennettu oikein.	1. Varmista, että akku on täysin paikallaan tuotteessa, ja puristin on täysin kohdallaan.2. Lataa akku täyteen.3. Tarkista kaikki putkikokonaisuudet.

Määritykset

TUOTTEEN TEKNISET TIEDOT	18V PUHALLIN
Toiminto Puhallus
Moottorin tyyppi Harjattu moottori
Moottorin määritys 18V DC
Moottorin enimmäisnopeus 18 000RPM
Ilman enimmäisnopeus	225km/h
Ilman enimmäismäärä 98CFM
Tuotteen paino (ilman akkua)	1.4Kg
Äänenpainetaso L	pa: 80.3dB (A), K: 3dB (A)
Äänitehon taso (mitattu) L	wa: 94dB (A)
Äänitehon taso (taattu) L	wa: 96dB (A)
Tärinän kokonaisarvo (Max)	ah: 3.257 m/s2, K:1.5 m/s2

Varoitus:

• Että ilmoitettu tärinän kokonaisarvo on mitattu standardin testimenetelmän mukaisesti ja voidaan käyttää yhden työkalun vertaamista toiseen;
• Että ilmoitettua tärinän kokonaisarvoa voidaan myös käyttää altistuksen ensisijaisessa arvioinnissa.
• Että tärinäpäästö voimatyökalun varsinaisen käytön aikana voi erota ilmoitetusta kokonaisarvosta riippuen tavasta, jolla työkalua käytetään ja tarpeesta tunnistaa varotoimenpiteitä käyttäjän suojaamiseksi, jotka perustuvat arvioituun altistukseen varsinaisissa käyttöolosuhteissa (huomioiden kaikki käyttösyklin osat kuten ajat, jolloin työkalu on kytkettynä pois päältä ja milloin se käy tyhjäkäynnillä laukaisuajan lisäksi).
