GEBRUIKSAANWIJZING IQ18LB MURRAY

Bedankt voor uw aankoop van een Murray Product. Murray is gekenmerkt voor de kwaliteit en de prestatie van al zijn producten.

Deze handleiding zal u helpen bij het monteren, het veilig gebruik en onderhoud van uw product. Gelieve de volgende waarschuwingen te lezen om de veiligheid en een lange levensduur van uw product te waarborgen.

OPGELET

Bedien dit product niet voordat u de handleiding hebt doorgenomen en alle instructies, veiligheidsregels, ed. opgenomen in deze handleiding, volledig hebt begrepen.

BEOOGD GEBRUIK

Deze bladblazer is enkel te gebruiken voor het blazen van bladeren, maaisel of andere gelijkaardig huishoudelijk tuinafval. Gebruik deze bladblazer niet voor stenen, schors, fijne korrels of fijnstof zoals zaagsel of zand. Gebruik niet als een lucht/gasafvoer.

Gebruik het product niet voor andere doeleinden dan voor dewelke het gemaakt is.

Algemene veiligheid

Opgelet!

Lees de handleiding alvorens te bedienen.

Draag een veiligheidsbril en oor bescherming die voldoet aan de veiligheidsnormen.

Draag stevige schoenen die slipvrij zijn.

Draag veiligheidshandschoenen.

Gebruik de machine niet in natte omstandigheden. Bescherm de machine voor de regen en vochtige omstandigheden.

Weer voorzichtig voor objecten die uit de machine worden gegooid.

Zorg ervoor dat omstaanders tenminste 50' (15m) verwijderd zijn van de machine en stop de machine indien u wordt benaderd.

Let op gevaar van elektrische shock bij het opladen.

Lees de handleiding alvorens u onderhoudswerken toepast.

Wacht tot alle onderdelen van de machine stoppen en verwijder dan de batterij.

Mag niet worden weggegooid met huishoudelijk afval

Omgevingstemperatuur 40°C Max

Gooi niet in water.

Houdt handen, losse haren en kleding uit de buurt van de blazer.

Li-Ion

Buiten bereik van warmte en/of open vuur houden.

Verwijder producten niet bij huishoudelijk afval. Neem contact op met de lokale overheid om de batterij correct te verwijderen.

INHOUD EN SYMBOLEN

Inhoudstabel

Kenmerken en Definities

Veiligheid en Bediening		Blazer 3
Montage procedure		Algemene Veiligheid 4
Bedienings Handleiding		Uitpakken 5Montage 5Buis Verwijderen 5Installeren en verwijderen van de batterij 6
Onderhoud en verzorging		Starten en stoppen 6Bediening 7
Probleemoplossing		Proper maken 8Opbergen 8Product Verwijderen 8Onderhoudsschema 9Noodnummer 9Onderhoud 9
Technische specificaties		Probleemoplossing 10
		Product specificaties 11

OPMERKING: DETAILS OVER GARANTIE ZIJN NIET OPGENOMEN IN DEZE GEBRUIKERSHANDLEIDING. GELIEVE TE KIJKEN NAAR DE ANDERE DOCUMENTEN DIE BIJ DIT PRODUCT ZIJN GELEVERD VOOR DETAILS OVER DE GARANTIE. DE GARANTIE DOCUMENTEN KUNNEN DE TECHNISCHE SPECIFICATIES BEVATTEN DIE SPECIFIEK ZIJN AAN ELK MODEL EN DIE NIET ZIJN OPGENOMEN IN DE GEBRUIKERSHANDLEIDING

KENMERKEN EN DEFINITIES

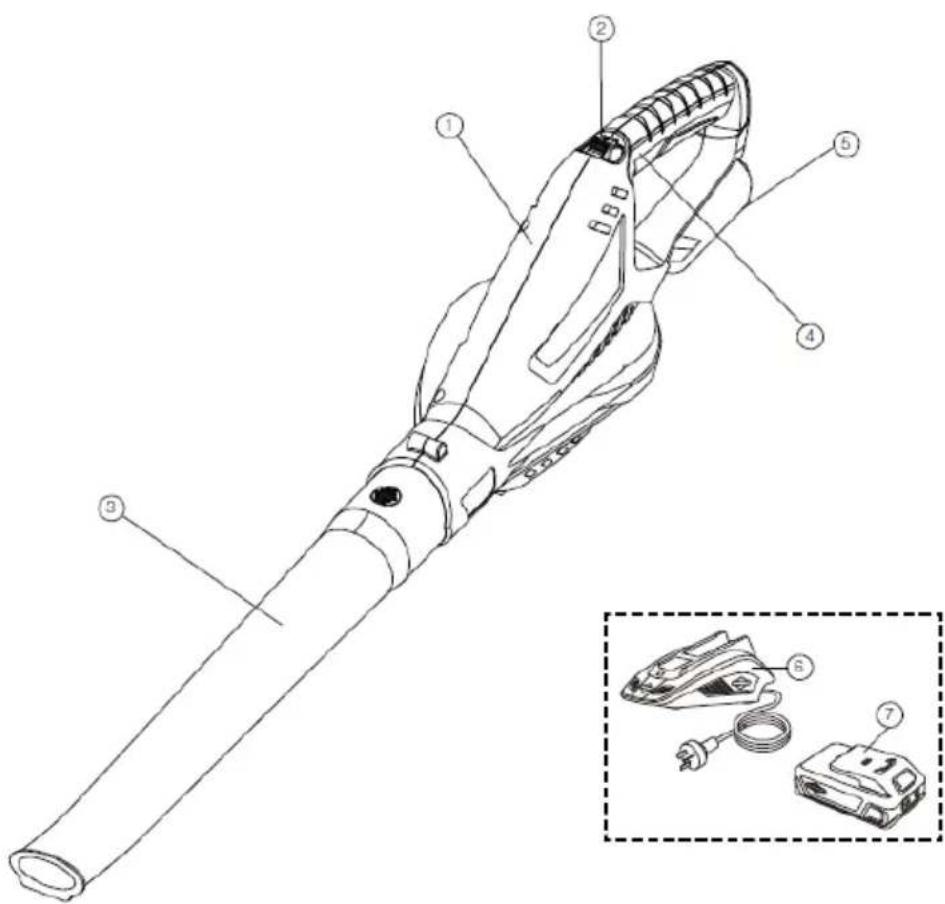

Kenmerken en Meegeleverde Producten producten

1. Blazerbehuizing
2. Variabele Snelkiesknop
3. Blazerbuis
4. Hendel

5. Batterijsleuf

6. Batterijoplader (niet meegeleverd met alle producten)

7. Batterij (niet meegeleverd met alle producten)

8. Batterij en Oplader Handleiding/ Veiligheidshandleiding (niet weergegeven)

9. Handleiding Blazer/ Veiligheidshandleiding (niet weergegeven)

Gebruik het product niet als er een onderdeel ontbreekt of beschadigd is. Indien er onderdelen ontbreken of beschadigd zijn, vervang deze of laat deze repareren.

VEILIGHEID EN BEDIENING

Algemene Veiligheid

• Bewaar deze handleiding voor toekomstig gebruik, en kijk er regelmatig naar. Zorg ervoor dat andere gebruikers deze handleiding ook lezen en op de hoogte zijn van de veiligheidsrisico's van het product.
• De machine dient enkel gebruikt te worden met authentieke Briggs & Stratton Lithium-Ion Batterijen. Wanneer u machines gebruikt die een batterij benutten, dienen de basis veiligheidsmaatregelen in acht genomen te worden om risico op persoonlijk letsel of lekkende batterijen te voorkomen.
• Alvorens u de machine voor de eerste keer in gebruikt neemt, zorg ervoor dat u volledig vertrouwd bent met alle hendels en dat u op de hoogte bent hoe u de machine dient uit te schakelen in geval van nood.
• Draag altijd een masker of stofmasker wanneer u de machine bedient in een stoffige omgeving.
• Draag altijd de gepaste kledij, draag geen losse kledij (of juwelen, enz.) die in de bewegende onderdelen van de machine kunnen vast komen te zitten.
• Bedien de machine niet op blote voeten, sandalen of lichtgewicht schoenen (vb. stoffen schoenen). Draag een lange broek en stevig schoeisel.
• Gebruik de machine niet onder de invloed van alcohol of drugs.
• Wees altijd alert en gebruik de machine niet wanneer u moe bent. Let altijd op uw handelingen en zorg ervoor dat andere op de hoogte zijn van uw doelstellingen alvorens u begint te werken.
• Gebruik de machine niet in gevaarlijke werkomstandigheden. Gebruik de machine enkel tijdens de dag of met sterke artificiële verlichting.
• Gebruik de machine niet op een haastige manier. Loop nooit met de machine. Rijk niet te ver en zorg ervoor dat u ten alle tijden stevig staat.
• Alvorens u de machine onderzoekt, iets aanpast, onderhoud toepast of proper maakt, stop de machine eerst er verwijder de batterij.
• Indien de machine overmatig begint te trillen, stop onmiddellijk het gebruik van de machine tot deze is nagekeken. Het laten nakijken van de machine voor trilproblemen verminderd in het algemeen het risico op letsels of product falen.
• Laat dit apparaat niet bedienen door kinderen of personen met verminderde lichamelijke, zintuigelijke of geestelijke vermogens, of die gebrek aan ervaring of kennis hebben. Lokale regelgeving kan de leeftijd van de exploitant beperken.
• Wees erg voorzicht bij het benaderen van blinde hoeken, deuropeningen, struiken, bomen en andere objecten die het zicht belemmeren.
• Gebruik de machine niet in de nabijheid van hete as, ontvlambare materialen en dompel niet in vloeistoffen. Dit kan brand, ernstige letsels of productschade veroorzaken.
• Plaats geen objecten in de ventilatieroosters. Gebruik de machine niet indien de roosters zijn versperd, houdt de roosters vrij van objecten die de luchtstroom naar de motor kunnen verminderen.
• Wijs machine niet in de richting van mensen of huisdieren.
• Wanneer u het toestel uitschakelt, blijft de ventilator nog even doordraaien. Houdt alle objecten op een veilige afstand van de bewegende onderdelen.
• Bedien de machine nooit in de nabijheid van mensen, in het bijzonder kinderen, of huisdieren.

MONTAGE PROCEDURE

Uitpakken

De blazer wordt geleverd met een aantal onderdelen die u dient te monteren. Om deze te monteren onderneemt u de volgende stappen:

- Verwijder het product en zijn toebehoren voorzicht uit de doos. Kijk na dat alle onderdelen die vermeld zijn en op de verpakkingslijst aanwezig zijn. Zie pagina 3.

- Kijk het product nauwkeurig na om zeker te zijn dat het geen breuken of beschadiging heeft opgelopen tijdens de verzending.

OPGELET

Indien er onderdelen beschadigd zijn of ontbreken, laat deze eerst vervangen alvorens het product te bedienen. Het gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot zware verwondingen.

Monteren van de Blazer

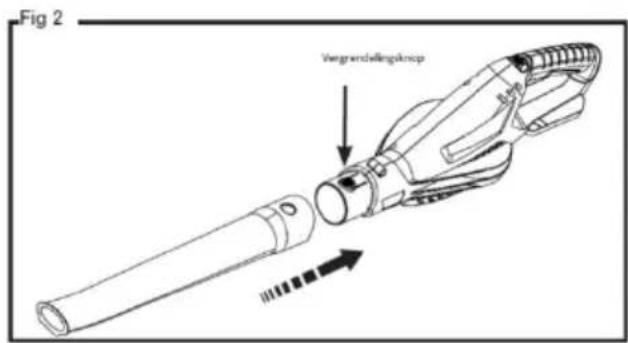

OPMERKING: Zie figuur 2.

Fig 2 Vergrendelingsknop

- Schuif de blazerbuis in de blazerbehuizing tot de vergrendelingsknop van de blazer klikt.

- Zorg ervoor dat de buis op zijn plaats klikt en goed vastzit.

Buis Verwijderen

• Schakel de blazer uit.
• Verwijder de batterij.
• Druk en houdt de vergrendelingsknop van de blazer ingedrukt
- Trek de buis weg van de blazer

MONTAGE PROCEDURE

Installeren van de Batterij

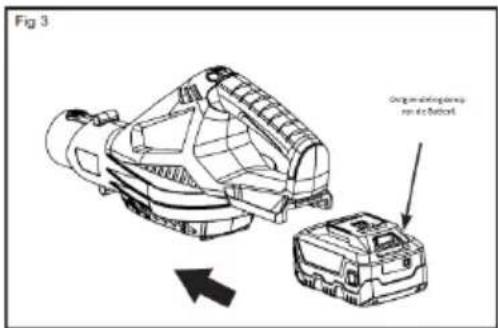

OPMERKING: Zie Figuur 3.

Verwijderen van de Batterij

• Schakel de blazer uit.
- Druk en houdt de knop om de batterij los te laten ingedrukt, deze bevindt zich aan de onderkant van de batterij.
• Verwijder de batterij uit de blazer.

OPGELET

Wanneer u de batterij in de blazer plaatst, zorg er dan telkens voor dat de opstaande rib gealigneerd is met de groeven aan de bovenkant van de blazer. Zorg ervoor dat de batterij goed op zijn plaats zit, en juist vastklikt. Een verkeerde installatie van de batterij kan leiden tot schade van de interne onderdelen van de machine en de batterij kan misschien uit het blazer vallen tijdens gebruikt wat ernstige verwondingen kan veroorzaken.

Zie de Briggs & Stratton 18V batterij en batterijoplader handleiding voor meer informatie over het gebruik van de batterij en de batterijoplader, alsook het onderhoud, het opslagen en veiligheid.

BEDIENINGS HANDLEIDING

Starten en Stoppen

OPMERKING: Zie figuur 4.

• Monteer de batterij
• Schuif de variable snelkiesknop naar voor, naar nummer 1, om de blazer te starten.
• Schuif de variabele snelkiesknop naar voor, van nummer 1 tot nummer 5 om de snelheid te verhogen naar de maximale luchtsnelheid van 245 km/h.

BEDIENINGS HANDLEIDING

De Blazer Stoppen

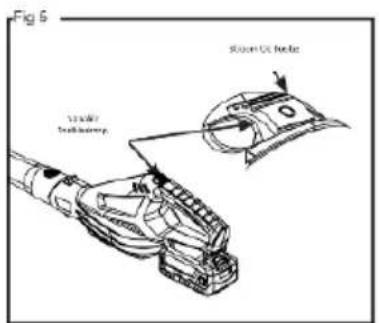

OPMERKING: Zie figuur 5.

- Schuif de variabele snelkiesknop naar achter om de snelheid te verminderen of schuif naar 0 om te blazer te stoppen.

- Verwijder de batterij. Dit doet u om ervoor te zorgen dat de blazer niet per ongeluk aangeschakeld wordt.

Bediening

BLAZER

• Zorg ervoor dat het toestel niet in de richting van een persoon of los puin gericht is voor u het aanschakelt.
• Kijk na of het toestel in goede werkende staat is. Zorg ervoor dat alle buizen en bescherming op hun plaats zijn en goed vastzitten.
• Indien mogelijk, maak het puin los alvorens u begint te blazen.
• Wees alert voor uw omgeving bij het gebruik van de blazer. Let op voor kinderen, huisdieren, open ramen, pas gewassen auto's, enz. en blaas het puin veilig weg.

TIPS VOOR BEDIENING

Houdt de blazer stevig vast. Blaas van links naar rechts met het mondstuk ongeveer 5 tot 10 centimeter van de grond of vloer. Beweeg het toestel traag naar voor, waarbij u het geaccumuleerde puin telkens voor u tracht te houden. De meeste blaasactiviteiten in droge omstandigheden kan u best uitvoeren op een lage snelheid i.p.v. een hoge snelheid. Blazen op een hoge snelheid is meer van toepassing voor zware objecten zoals grof puin of grind.

LUCHTROOSTERS

Bedek nooit de luchtroosters. Houdt deze vrij van verstoppingen en puin. Ze dienen ten alle tijden vrij gehouden te worden om ervoor te zorgen dat de motor van het toestel goed kan afkoelen en optimaal kan presteren.

OPGELET

Om ernstige verwondingen te voorkomen draagt u beter geen losse kleding of kledingstukken zoals sjaals, touwtjes, kettingen, dassen, enz. dat in het luchtrooster kan komen vast te zitten. Om ervoor te zorgen dat lang haar niet komt vast te zitten in het luchtrooster kan u dit best vastmaken.

ONDERHOUD EN VERZORGING

Proper Maken

OPGELET

Om ernstige letsels te voorkomen, verwijder de batterij van de machine alvorens u onderhoud uitvoert, het toestel proper maakt of vuil verwijdert.

• Maak het toestel proper met een vochtige doek en een mild reinigingsmiddel.
  • Dompel de machine of onderdelen van de machine niet in water.
• Vochtigheid kan shockgevaar veroorzaken. Verwijder vochtigheid met een zachte droge doek en zorg ervoor dat de machine droog is alvorens de batterij en de sleutel terug te plaatsen.
• Gebruik een kleine borstel of stofzuiger om de luchtrooster van de machine proper te maken
  • Zorg ervoor dat de luchtroosters vrij worden gehouden van obstakels.

Gebruik geen oplosmiddelen, sterke reinigingsmiddelen, bepaalde aromatische oliën zoals dennenboom en citroen bij het proper maken van plastieken onderdelen. Chemicaliën kunnen plastieken onderdelen beschadigen, verzwakken of kapot maken en dit kan ernstige verwondingen veroorzaken.

Opbergen

De volgende stappen dienen ondernomen te worden om te machine voor te bereiden voor opslag.

• Maak de machine proper zoals beschreven in het vorige onderdeel.
• Berg de blazer op in een droge, propere locatie. Berg niet op naast bijtende materiaal zoals meststof of benzine.
• Berg de blazer binnen op, in een koele, droge locatie en buiten bereik van kinderen.
• Zorg ervoor dat de batterij is verwijderd alvorens de machine op te slagen.

ONDERHOUD EN VERZORGING

Product Verwijderen

JUIST VERWIJDEREN VAN HET PRODUCT

Afgedankte elektrische producten mogen niet worden weggesmeten met huishoudelijk afval. Gelieve te recycleren waar mogelijk. Neem contact op met uw gemeente of winkelier voor advies omtrent recycleren. De batterij bevat materialen die schadelijk zijn voor u en het milieu. Deze dient verwijderd te worden en weggewerkt te worden in een faciliteit die lithium-ion batterijen aanvaard.

Kijk de Briggs & Stratton 18V batterij en opladerhandleiding na voor meer informatie omtrent het verwijderen van de batterij en oplader.

JUIST VERWIJDEREN VAN DE VERPAKKING

De verpakking bevat karton en plastic met een duidelijk label waarop staat wat mag gerecycleerd worden. Zorg ervoor dat u deze materialen recycleert.

Informatie over de risico's die blijven, ondanks de inherente veiligheid bij het ontwerp van de machine en de genomen beschermingsmaatregelen en bijkomende voorzieningen, blijven bestaan.

Noodnummer

In het uitzonderlijk geval dat de batterij beschadigd is of de inhoud van de batterij gelekt is of in contact komt met de huid of ogen van personen, of is ingenomen volg dat de EHBO-instructies die u kan binden in de batterij en oplaadhandleiding. Bezoek onmiddellijk erna een arts.

ONDERHOUD EN VERZORGING

Onderhoudsschema

Zie onderstaande tabel voor routine onderhoud

Kenmerk Vereisten		Voor gebruik	Na gebruik	Opladen	Maandelijks	Indien foutmelding	Indien beschadigd	Indien nodig
Volledig toestel	Visueel inspecteren	•		•
Variabele Snelkiesknop Kijk werking na		•
Blazerbehuizing	Nakijken en proper maken	•	•
Luchtinlaat	Nakijken en proper maken	•
Buis	Nakijk en proper maken	•	•
Alle toegankelijke bevestigingsmiddelen	Nakijken en vaster maken.	•	•

Noodnummer

In het zeldzame geval dat de batterij beschadigd is of de inhoud van de batterij lekt en in contact komt met de huid of ogen van personen of wordt ingenomen, volg de EHBO-instructies die u kan vinden in de batterij en batterijoplader handleiding. Neem onmiddellijk contact op met een arts.

Onderhoud

Onderhoud vergt uiterste zorgvuldigheid en kennis en mag enkel uitgevoerd worden door een gekwalificeerde servicetechnicus. Voor onderhoud en herstellingen raden we aan om het product terug te brengen naar uw dichtstbijzijnde gemachtigd servicekantoor. Bij het onderhoud, raden wij aan enkel authentieke vervangstukken te gebruiken.

• Zorg ervoor dat de machine droog, proper en vrij is van olie en vetten.
- Om het brandgevaar te verminderen, zorg ervoor de motor vrij is van gras, bladeren, en ander opgebouwd puin.
- Zorg ervoor dat alle bouten en moeren vastgeschroefd zijn om ervoor te zorgen dat het toestel veilig is om te bedienen.
- Manipuleer veiligheidsapparaten nooit. Kijk deze regelmatig na om te zien of ze nog juist werken. OPMERKING: Zie de garantiekaart die meegeleverd is met dit product voor onderhoud contactgegevens.

PROBLEEMOPLOSSING

Probleemoplossing

PROBLEEM OORZAAK PROBLEEM OPLOSSING
Toestel wil niet blazen	1. Buis	1. Verwijder de verstopping conform de procedure in deze handleiding.
	2. Ventilator is geblokkeerd	2. Verwijder de verstopping conform de procedure in deze handleiding.
	3. Batterij is niet juist geïnstalleerd	3. Zorg ervoor dat de batterij juist is geplaatst en op zijn plek is geklikt.
	4. Batterij is niet opgeladen	4. Laadt de batterij volledig op
Het toestel wil niet starten	1. Batterij is niet juist geïnstalleerd	1. Zorg ervoor dat de batterij juist is geplaatst en op zijn plek is geklikt.
	2. Batterij is niet opgeladen	2. Laadt de batterij volledig op
	3. De buis van de blazer in niet juist gemonteerd	3. Kijk de montage van alle buizen na.

TECHNISCHE SPECIFICATIES

Technische Specificaties

PRODUCT SPECIFICATIES 18V BLAZER
Functie Blazen
Type Motor Geborstelde Motor
Motor Specificatie 18V DC
Maximum Snelheid Motor 18000 RPM
Maximum Luchtsnelheid 225kg/h
Maximum Luchtvolume 98CFM
Gewicht Product (Zonder Batterij) 1,4kg
Geluidsdrukniveau Lpa: 80,3 dB (A), K: 3dB (A)
Geluidsvermogen niveau (afgemeten)	Lwa: 94 dB (A)
Geluidsvermogen niveau (gewaarborgd)	Lwa: 96 dB (A)
Totale (Max) Waarde Trillingen Ah: 3,257 m/s2, K: 1,5m/s2

Opgelet:

• De aangegeven totale waarde van trillingen is gemeten conform de standard testmethoden en mag dusdanig gebruikt worden bij het vergelijken van toestellen met elkaar.
• De aangegeven totale waarde van trillingen mag ook gebruikt worden voor een eerste beoordeling van blootstelling.
• De emissie van de trillingen tijdens het eigenlijk gebruik van het toestel kan verschillen van de aangegeven totale waardeafhankelijk van de manier waarop het toestel wordt gebruikt; en
• De veiligheidsmaatregelen moeten nagekeken worden om de gebruiker te beschermen, deze dienen gebaseerd te zijn op de blootstelling van de actuele werkomstandigheden (rekening houdend met alle delen van de werkingscyclus van het toestel zoals tijdspanne dat het toestel uitstaat en stationair loopt alsook de triggertijd).
