DCL183 - Ficklampa DEWALT - Gratis bruksanvisning och manual

Varumärke	DeWalt
Modell	DCL183
Produkttyp	Laddningsbar LED-ficklampa
Märkspänning	3,6 V DC
Ljusflöde (LED-spot) - låg	250 lumen
Ljusflöde (LED-spot) - hög	1000 lumen
Ljusflöde (sidolampa)	400 lumen
Strålvinkel (spot)	15°
Strålvinkel (sidolampa)	90°
Drifttid (spot låg)	6,5 timmar
Drifttid (spot hög)	2,5 timmar
Drifttid (sidolampa)	6,5 timmar
Strömförsörjning	Inbyggt laddningsbart batteri via USB-C (5 V DC, 3 A max)
Laddningstid	1 till 4 timmar
Laddningsindikator	LED-indikator (grön, gul, röd)
Överhettningsskydd	Ja (indikator blinkar röd/grön)
Belysningsfunktioner	LED-spot (2 nivåer), sidolampa LED, indikator för låg batterinivå
Inbyggd magnet	Ja, i botten av lampan
Upphängningskrok	Ja, vridbar
Bältesklämma	Ja
Underhåll och rengöring	Rengör med en fuktig trasa och mild tvål; nedsänk inte i vatten
Säkerhet	Titta inte direkt in i LED; använd inte nära brandfarliga vätskor
Medföljande tillbehör	USB-C-laddkabel, bruksanvisning
Certifieringar	CE, klass 3, återvinning (sortering)

Vanliga frågor - DCL183 DEWALT

Hur tänder man DeWalt DCL183-lampan?

Tryck på multifunktionsknappen (1) på höljet. Ett första tryck tänder LED-spotten i hög läge, ett andra tryck växlar till låg läge, ett tredje tänder sidolampan LED, ett fjärde släcker lampan.

Hur ändrar man spotens ljusstyrka?

Tryck flera gånger på multifunktionsknappen: spoten växlar från hög läge (1000 lumen) till låg läge (250 lumen) vid varje tryck.

Hur lång tid tar det att ladda batteriet?

Laddningstiden varierar från 1 till 4 timmar beroende på vilken strömkälla som används (nätadapter, dator, etc.). Använd en godkänd laddare med utgång 5 V DC, max 3 A.

Kan jag använda lampan medan den laddas?

Nej, det rekommenderas inte att använda lampan under laddning. Lampan måste vara avstängd under laddning för att undvika funktionsstörningar.

Vad betyder blinkningen av laddningsindikatorn?

Om indikatorn blinkar röd och gul är batteriet för varmt eller för kallt (varmt/kallt-blockering). Om den blinkar röd och grön är överhettningsskyddet aktiverat. I båda fallen, vänta tills temperaturen återgår till normal.

Hur använder man den inbyggda magneten?

Magneten finns i botten av lampan. Den gör det möjligt att fästa lampan på tillräckligt starka metallytor eller att plocka upp små metallföremål. Använd den inte ovanför ditt huvud.

Hur använder man upphängningskroken?

Vrid kroken (7) utåt, häng den på ett rör, en kabel eller ett väl fäst rör. Se till att lampan är säkrad och inte kan falla. Häng aldrig lampan ovanför ditt huvud.

Hur rengör man lampan?

Använd en fuktad trasa med vatten och mild tvål. Använd aldrig lösningsmedel eller starka kemikalier. Låt ingen vätska tränga in och sänk inte ner lampan i vatten.

Kan jag byta batteriet själv?

Nej, batteriet är inbyggt och kan inte bytas av användaren. Vid problem, lämna in lampan till ett auktoriserat DEWALT-servicecenter.

Vilka är de viktigaste säkerhetsriskerna?

Titta aldrig direkt in i LED (risk för ögonskador). Använd inte lampan nära brandfarliga vätskor eller i explosiv atmosfär. Modifiera inte enheten och följ laddningsinstruktionerna.

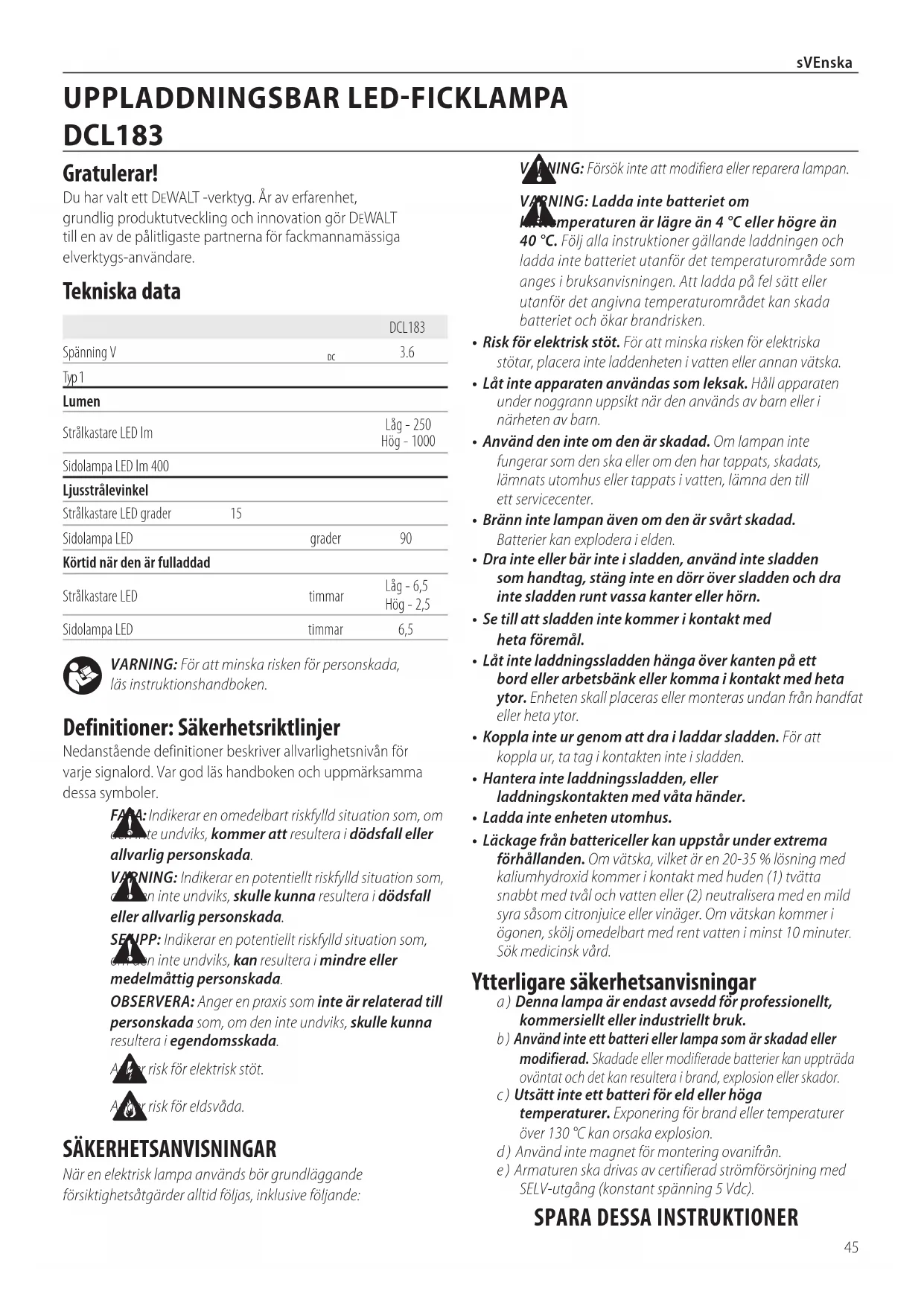

BRUKSANVISNING DCL183 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 45

Opladningsprocedure (fig. A, B)

Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare.

Tekniska data

		DCL183
Spanning V	DC	3.6
Typ 1
Lumen
Strålkastare LED Im		Låg - 250Hög - 1000
Sidolampa LED Im 400
Ljusstrålevinkel
Strålkastare LED grader	15
Sidolampa LED	grader	90
Körtid när den är fulladdad
Strålkastare LED	timmar	Låg - 6,5Hög - 2,5
Sidolampa LED	timmar	6,5

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FANA: Indikerar en omedelbart riskfylld situation som, om delinte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, en inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SEI-IPP: Indikerar en potentiellt riskfylld situation som, eller inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Ankör risk för elektrisk stöt.

Aur risk för eldsvåda.

SÄKERHETSANVISNINGAR

När en elektrisk lampa används bör grundläggande försiktighetsåtgärder alltid följas, inklusive följande:

NING: Försök inte att modifiera eller reparera lampan.

NING: Ladda inte batteriet om

Kär temperaturen är lägre än 4 °C eller högre än 40 °C. Följ alla instruktioner gällande laddningen och ladda inte batteriet utanför det temperaturområde som anges i bruksanvisningen. Att ladda på fel sätt eller utanför det angivna temperaturområdet kan skada batteriet och ökar brandrisken.

- Risk för elektrisk stöt. För att minska risken för elektriska stötar, placera inte laddenheten i vatten eller annan vätska.

- Låt inte apparaten användas som leksak. Håll apparaten under noggrann uppsikt när den används av barn eller i närheten av barn.

- Använd den inte om den är skadad. Om lampan inte fungerar som den ska eller om den har tappats, skadats, lämnats utomhus eller tappats i vatten, lämna den till ett servicecenter.

- Bränn inte lampan även om den är svårt skadad. Batterier kan explodera i elden.

- Dra inte eller bär inte i sladden, använd inte sladden som handtag, stäng inte en dörr över sladden och dra inte sladden runt vassa kanter eller hörn.

- Se till att sladden inte kommer i kontakt med heta föremål.

- Låt inte laddningssladden hänga över kanten på ett bord eller arbetsbänk eller komma i kontakt med heta ytor. Enheten skall placeras eller monteras undan från handfat eller heta ytor.

- Koppla inte ur genom att dra i laddar sladden. För att koppla ur, ta tag i kontakten inte i sladden.

- Hantera inte laddningssladden, eller laddningskontakten med våta händer.

• Ladda inte enheten utomhus.

- Läckage från battericeller kan uppstår under extrema förhållanden. Om vätska, vilket är en 20-35 % lösning med kaliumhydroxid kommer i kontakt med huden (1) tvätta snabbt med tvål och vatten eller (2) neutralisera med en mild syra såsom citronjuice eller vinäger. Om vätskan kommer i ögonen, skölj omedelbart med rent vatten i minst 10 minuter. Sök medicinsk vård.

Ytterligare säkerhetsanvisningar

a) Denna lampa är endast avsedd för professionellt, kommersiellt eller industriellt bruk.
b) Använd inte ett batteri eller lampa som är skadad eller modifierad. Skadade eller modifierade batterier kan uppträda oväntat och det kan resultera i brand, explosion eller skador.
c) Utsätt inte ett batteri för eld eller höga temperaturer. Exponering för brand eller temperaturer över 130 °C kan orsaka explosion.
d) Använd inte magnet för montering ovanifrån.
e) Armaturen ska drivas av certifierad strömförsörjning med SELV-utgång (konstant spänning 5 Vdc).

SPARA DESSA INSTRUKTIONER

Specifika säkerhetsregler för lampor

VÄRNING: Placera inte lampan i en position som gör avsikligon avsiktligt eller oavsiktligt kan titta in i lampan. Allvarliga ögonskador kan bli följden.

VARNING: Brandfara. Du ska inte använda lampan eller ländaren nära lättantändliga vätskor eller gaser eller i en explosiv atmosfär. Interna gnistor kan orsaka brand och därmed personskador.

VIKTIGA SÄKERHETSINSTRUKTIONER

VAPNING: När du använder belysningen bör gremälläggande försiktighetsåtgårder alltid följas, inklusive följande:

a) För att minska risken för skador är det nödvändigt att produkten hålls under noga uppsikt när den används i närheten av barn.
b) För att minska risken för elektriska stötar, placera inte belysningen i vatten eller annan vätska. Placera inte eller förvara belysningen där den kan falla eller knuffas ned i ett badkar eller diskho.
c) Stäng av lampan när den inte används.
d) Använd inte lampan om den har funktionsfel, om den tappats eller skadats på annat sätt.
e) Lampan är endast avsedd för inomhusbruk.

Ytterligare säkerhetsregler för lampor

• Sänk inte ned lampan i någon vätska.
• Tvätta inte lampan eller laddaren med vatten eller låt vatten tränga in i lampan eller laddaren.
• Använd inte utan det medföljande linsskyddet.

Förpackningens innehåll

Förpackningen innehåller:

1 LED-lampa
1 Typ C USB-kabel
1 Bruksanvisning
- Kontrollera om det finns skador på lampan, på delar eller tillbehör som kan tänkas ha uppstått under transporten.
- Ta dig tid att grundligt läsa igenom och förstå denna bruksanvisning innan verktyget tas i bruk.

Märkningar på lampan

Följande bildikoner visas på lampan:

Läs bruksanvisningen före användning.

Europeisk certifiering

Klass 3 belysningsapparat

Avfall av elektrisk och elektronisk utrustning: Separat insamling.

Håll borta från magneter.

Magneter kan störa pacemakerfunktionen och leda till allvarlig personskada eller dödsfall.

Het yta

Beskrivning (bild A)

VARNING: Modifiera aldrig arbetslampan. Skada eller personskada kan uppstå.

1 Flerfunktionsknapp
2 Hölje
3 Bältesklämma
4 Magnet
5 Sido-LED
6 Strålkastare LED
7 Upphängningskrok
8 USB-laddningsuttagsskydd
9 USB laddningskabel
10 USB-laddare
11 USB laddningskontakt
12 Laddningsindikator LED

Avsedd användning

Ditt elverktyg från DEWALT DCL183 har konstruerats för professionell belysningsanvändning.

ANVÄND INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

LÄT INTE barn komma i kontakt med lampan. Övervakning krävs när oerfarna användare använder denna lampa.

• Små barn och fysiskt svaga personer. Denna apparat är inte avsedd att användas av små barn eller fysiskt svaga personer utan övervakning.
• Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

BATTERIER

Produkten är inte fulladdad direkt från kartongen.

Innan produkten och laddaren används, läs igenom säkerhetsinstruktionerna nedan och följ laddningsproceduren som anges.

NOTERA: Om produkten inte har använts i cirka 90 dagar, ladda batteriet helt för att förlänga batteriets livslängd.

Viktiga säkerhetsinstruktioner för all integrerad batteriladdning

WARNING: Läs alla säkerhetsvarningar, instruktionerarningsmärkningar för batteriet, laddar kabeln

och produkten. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

VÄRNING: Ladda endast produkten med en dierad nätadapter med SELV-utgång (konstant spänning 5Vdc, 3A max) som överensstämmer med tillämpliga landsbestämmelser och internationella/ regionala säkerhetsstandarder. Användning av adaptrar som inte uppfyller tillämpliga säkerhetsstandarder kan leda till personskador.

• Använd endast den laddningskabel som tillhandahålls av tillverkaren för laddning.
• Den medföljande laddningskabeln är inte avsedd för någon annan användning än laddning DEWALT uppladdningsbara verktyg med laddningsuttag. Laddning av andra typer av verktyg kan göra att deras batterier överhettas och spricker, vilket kan leda till personskador, skador på egendom, brand eller elstötar.
• Exponera INTE laddningskabeln för vatten, regn eller snö.
• Dra i pluggarna snarare än i sladden när du kopplar bort laddningskabeln. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.
• Se till att sladden placeras så att ingen går på den, snubblar på den eller att den på annat sätt riskerar att skadas.
• Använd INTE laddarkabeln med en skadad sladd eller kontakt. Låt dem bytas ut omedelbart.
• Främmande föremål som är ledande såsom, men inte begränsat till, slipdamm, metallspån, stålull, aluminiumfolie eller ansamling av metallpartiklar bör hållas borta från ladd- kontakten och uttag.
• Ta alltid ur laddningskabeln från strömförsörjningen när det inte finns något verktyg anslutet till den.

Laddningsprocedur (fig. A, B)

1. Dra bort USB-laddportens skydd 8 från verktyget.
2. Sätt i USB-kontakten 11 i laddporten 13.
3. Anslut USB-kontakten 10 i ett USB-uttag (såsom en dator eller väggadapter).

NOTERA: Laddningen tar 1 till 4 timmar beroende på strömförsörjning.

1. Färgen på LED-laddningsindikatorn 12 kommer att vara antingen röd eller gul och förblir kontinuerligt PÅ under laddning.
2. Laddningen är klar när färgen på laddningsindikator LED 12 är grön eller stängs av.
3. Batteriet kan lämnas kvar eller laddkabeln kan kopplas bort.

Varm/kall fördröjning

När lampan upptäcker att batteriet för hett eller för kallt, kommer det automatiskt att starta en varm/kall fördröjning och avbryta laddningen tills batteriet har nätt en lämplig temperatur. Lampan växlar sedan automatiskt till laddningsläge. Denna funktion garanterar maximal batterilivslängd.

1. Ett kallt batteri kommer att ladda med en lägre hastighet jämfört med ett varmt batteri.

2. Varm/kall-fördröjningen indikeras av att LED-laddningsindikatorn 12 blinkar rött och gult.

3. När batteriet har nätt en lämplig temperatur, kommer LED-laddningsindikator 12 att visa färgen på den aktuella batterikapaciteten, vilket indikerar att lampan har återupptagit laddningsindikatorer:

Viktiga anmärkningar vid laddning

1. Lampan kan bli för varm att vidröra under laddningen. Detta är normalt och indikerar inte något problem. För att underlätta kylningen av lampan efter användning, undvik att placera den i en varm miljö, såsom i ett metallskjul eller på en oisolerad släpvagn.
2. Om lampan inte laddar ordentligt, ta med den och laddarkabeln till ditt lokala servicecenter.
3. Du kan ladda ett delvis urladdat batteri när du så önskar utan att det har negativa effekter på lampan.

Övertemperaturskydd (fig. A)

När övertemperaturskydd är aktiverat, kommer LED-laddningsindikatorn 12 att blinka rött och grönt. Enheten kan inte användas under övertemperaturskyddscykeln.

Indikator laddningsstatus (fig. A)

DCL183 är utrustat med en indikator för laddningsstatus. LED-laddningsindikatorn 12 används för att visa batteriets laddningsnivå under användning och laddning. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning.

Kontrollera laddningsstatus (fig. C)

- När LED-lampan är PÅ, kommer LED-laddningsindikatorn 12 att lysa grönt, gult eller rött för att indikera den procentuella laddningen i batteriet:

• GRÖN: ≥50 %
• GUL: >25 % till >50 %

• RÖD: ≥25 %

• Om mindre än 3 % blinkar lampan och indikatorn två gånger var 45:e sekund tills strömmen är slut.

• Om färgen på LED-laddningsindikatorn 12 är röd eller inte lyser, ladda batteriet.

DRIFT

FÖRSIKTIGHET: Titta inte direkt in i lampan. Allvarliga ögelskador kan bli följden.

Spotlight LED 6 två ljusstyrkeinställningar, låg och hög. Sido-LED 5 har en ljusstyrkeinställning.

Indikatorer för kort batteritid. Om mindre än 3 % blinkar LED-lampan och LED-laddningsindikator två gånger var 45:e sekundtills strömmen är slut.

NOTERA: Om lampan lyser i mer än fem sekunder, tryck på flerfunktionsknappen 1 igen så stängs den valda lampan av.

NOTERA: Med ljuset aktiverat kommer ett långt tryck på flerfunktionsknappen 1 att resultera i att lampan släcks.

sVEnska

1. Tryck på flerfunktionsknappen 1 en gång för att tända spotlight-LED 6 i hög inställning.
2. Tryck på flerfunktionsknappen 1 en andra gång för att tända spotlight-LED 6 i låg inställning.
3. Tryck på flerfunktionsknappen 1 en tredje gång för att aktivera sido- LED 5.
4. Tryck på flerfunktionsknappen 1 en fjärde gång för att stänga av sido-LED 5.

Magneter (fig. A)

SEUPP: När LED-lampan hänger i magneterna, skaka inte lampan eller objektet från vilken den hänger. Häng inte LED-lampan i något som inte är stadigt. Det kan leda till personskador eller skador på egendom.

SEUPP: Använd endast magneterna för att hänga upp LED-lampan. Magneten är inte avsedd att bära ytterligare vikt. Fäst eller häng inte upp något annat på LED-lampan då det finns risk för att den går sönder eller faller ner.

1. DCL183 har en magnet 4 inbyggd i botten av lampan.

2. Magneten 4 är avsedd att fånga upp små metalldelar som skruvar och bultar eller hålla lampan på plats på solida metallytor.

Upphängningskrok (fig. A, D)

SEIIPP: När LED-lampan hänger i upphängningskroken, inte belysningen eller objektet från vilken den hänger. Häng inte LED-lampan i några elektriska ledningar eller något som inte är säkert. Det kan leda till personskador eller skador på egendom.

SE-UPP: Använd endast magneterna för att hänga upp LED-lampan. Upphängningskroken är inte avsedd för att hantera ytterligare vikter. Fäst eller häng inte upp något annat på LED-lampan då det finns risk för att den går sönder eller faller ner.

SEUPP: Använd inte upphängningskroken eller öglan för något med eller som stöd för din egen vikt i någon situation.

Den inbyggda upphängningskroken 7 kan fästas på förankrade slangar, rör, ledningar eller kablar i det utrymme där du arbetar.

1. Du kommer åt upphängningskroken 7, genom att rotera den bort 7 från höljet 2 till upphängningskrokens öppning 14 visas.
2. Placera slangen, röret, röret eller kabeln i din arbetsplats i upphängningskroken.

nOtERa: Kontrollera att LED-lampan är helt fastsatt och inte kommer att glida av eller längs den förankrade slangen eller rörledningar, röret eller kabeln innan du fortsätter.

1. Ta bort upphängningskroken 7 från den förankrade slangen, röret, röret eller kabeln, ta tag i upphängningskroken 7 och skjut den förankrade slangen, röret, röret eller kabeln från hängkrokens öppning 14.

2. Säkra upphängningskroken 7 på plats i höljet 2.

UNDERHÅLL

Ditt DEWALTverktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Kontinuerlig tillfredsställande funktion beror på ordentlig verktygsvård och regelbunden rengöring.

Rengöring

VARNING: Använd aldrig lösningsmedel eller andra seine kemikalier för rengöring av apparatens icke-metalliska delar. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i lampan och doppa den aldrig i någon vätska.

Tillbehör

WARNING: Eftersom tillbehör, andra än de som erbjuds och DWALTinte har testats med denna produkt, kan användningen av sådana tillbehör med denna produkt vara riskabel. För att minska risken för skador, ska endast rekommenderade DEWALT tillbehör användas med denna produkt.

Det finns inga tillbehör till denna produkt.

Att skydda miljön

Separat insamling. Produkter märkta med denna symbol överensstämmer med det europeiska direktivet 2012/19/EU och får inte kasseras med vanligt hushållsavfall; Produkter innehåller material som kan

återanvändas eller återvinnas vilket minskar efterfrågan på råvaror. Återvinn elektriska produkter enligt lokala bestämmelser. Närmare information finns tillgänglig på www.2helpU.com.
