DCL183 - Lanterna DEWALT - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho DCL183 DEWALT em formato PDF.
| Marca | DeWalt |
| Modelo | DCL183 |
| Tipo de produto | Lanterna de LED recarregável |
| Tensão nominal | 3,6 V CC |
| Fluxo luminoso (spot LED) - baixo | 250 lúmens |
| Fluxo luminoso (spot LED) - alto | 1000 lúmens |
| Fluxo luminoso (lanterna lateral) | 400 lúmens |
| Ângulo do feixe (spot) | 15° |
| Ângulo do feixe (lanterna lateral) | 90° |
| Autonomia (spot baixo) | 6,5 horas |
| Autonomia (spot alto) | 2,5 horas |
| Autonomia (lanterna lateral) | 6,5 horas |
| Alimentação | Bateria integrada recarregável via USB-C (5 V CC, 3 A máx.) |
| Tempo de carga | 1 a 4 horas |
| Indicador de carga | Indicador LED (verde, amarelo, vermelho) |
| Proteção contra superaquecimento | Sim (indicador pisca vermelho/verde) |
| Funções de iluminação | Spot LED (2 níveis), lanterna lateral LED, indicador de bateria fraca |
| Ímã integrado | Sim, na base da lanterna |
| Gancho de suspensão | Sim, orientável |
| Clipe de cinto | Sim |
| Manutenção e limpeza | Limpar com um pano úmido e sabão neutro; não imergir |
| Segurança | Não olhar diretamente para os LEDs; não usar perto de líquidos inflamáveis |
| Acessórios incluídos | Cabo de carga USB-C, manual de instruções |
| Certificações | CE, classe 3, reciclagem (coleta seletiva) |
Perguntas frequentes - DCL183 DEWALT
Perguntas dos utilizadores sobre DCL183 DEWALT
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Lanterna em formato PDF gratuitamente! Encontre o seu manual DCL183 - DEWALT e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. DCL183 da marca DEWALT.

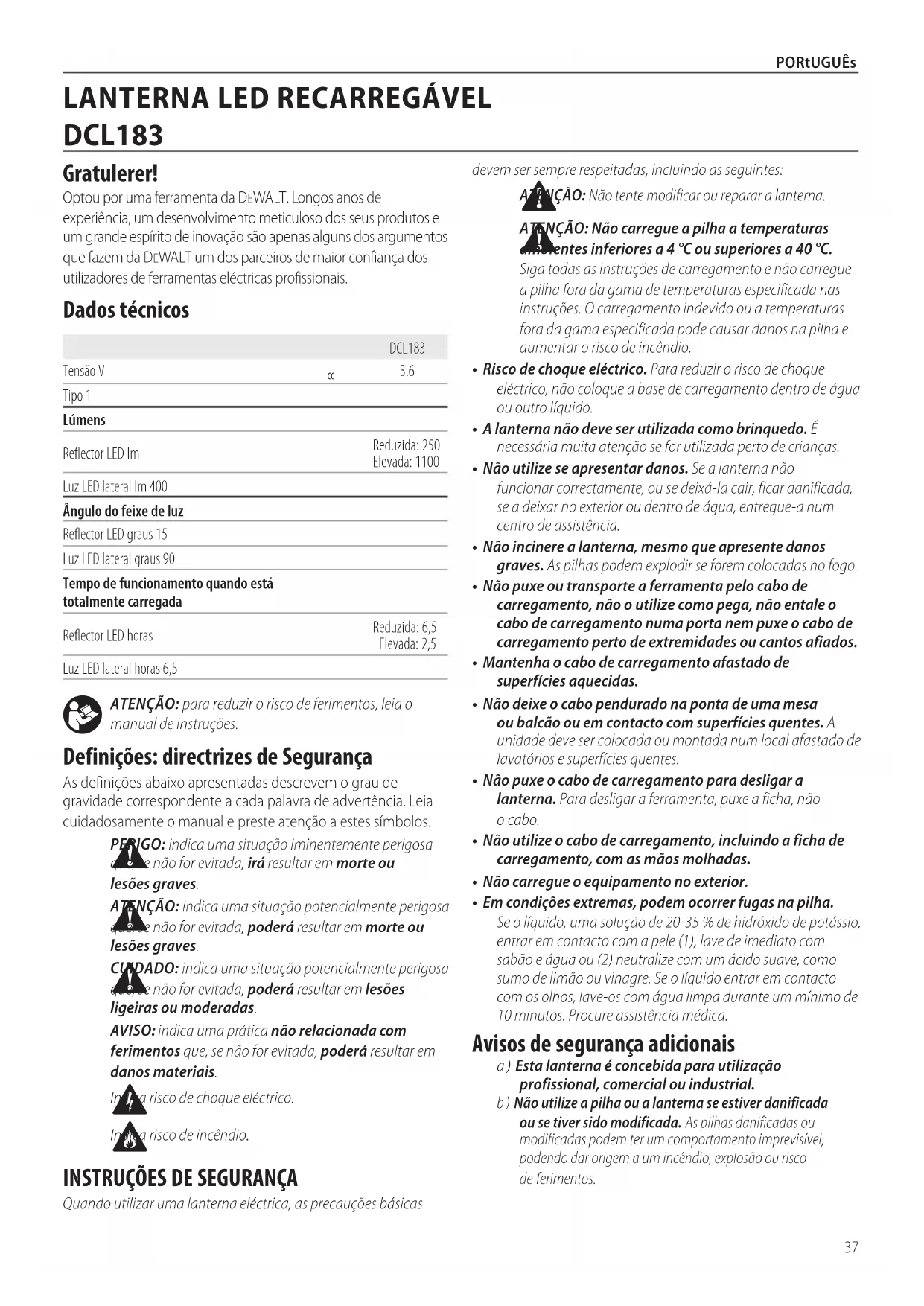

MANUAL DE UTILIZADOR DCL183 DEWALT
Português (traduzido das instruções originais) 37
Optou por uma ferramenta da DEWALT. Longos anos de experiência, um desenvolvimento meticuloso dos seus produtos e um grande espírito de inovação são apenas alguns dos argumentos que fazem da DEWALT um dos parceiros de maior confiança dos utilizadores de ferramentas eléctricas profissionais.
Dados técnicos
| DCL183 | |
| Tensão V | cc 3.6 |
| Tipo 1 | |
| Lúmens | |
| Reflector LED Im | Reduzida: 250Elevada: 1100 |
| Luz LED lateral Im 400 | |
| Ângulo do feixe de luz | |
| Reflector LED graus 15 | |
| Luz LED lateral graus 90 | |
| Tempo de funcionamento quando está totalmente carregada | |
| Reflector LED horas | Reduzida: 6,5Elevada: 2,5 |
| Luz LED lateral horas 6,5 | |
ATENÇÃO: para reduzir o risco de ferimentos, leia o manual de instruções.
Definições: directrizes de Segurança
As definições abaixo apresentadas descrevem o grau de gravidade correspondente a cada palavra de advertência. Leia cuidadosamente o manual e preste atenção a estes símbolos.
PERIGO: indica uma situação iminentemente perigosa que não for evitada, irá resultar em morte ou lesões graves.
ATENÇÃO: indica uma situação potencialmente perigosa que se não for evitada, poderá resultar em morte ou lesões graves.
CUNDADO: indica uma situação potencialmente perigosa que se não for evitada, poderá resultar em lesões ligeiras ou moderadas.
AVISO: indica uma prática não relacionada com ferimentos que, se não for evitada, poderá resultar em danos materiais.
In a risco de choque eléctrico. In a risco de incêndio.
INSTRUÇÕES DE SEGURANÇA
Quando utilizar uma lanterna eléctrica, as precauções básicas
devem ser sempre respeitadas, incluindo as seguintes:
AZENÇÃO: Não tente modificar ou reparar a lanterna.
ATENÇÃO: Não carregue a pilha a temperaturas ambientes inferiores a 4 °C ou superiores a 40 °C.
Siga todas as instruções de carregamento e não carregue a pilha fora da gama de temperaturas especificada nas instruções. O carregamento indevido ou a temperaturas fora da gama especificada pode causar danos na pilha e aumentar o risco de incêndio.
- Risco de choque eléctrico. Para reduzir o risco de choque eléctrico, não coloque a base de carregamento dentro de água ou outro líquido.
- A lanterna não deve ser utilizada como brinquedo. É necessária muita atenção se for utilizada perto de crianças.
- Não utilize se apresentar danos. Se a lanterna não funcionar correctamente, ou se deixá-la cair, ficar danificada, se a deixar no exterior ou dentro de água, entregue-a num centro de assistência.
- Não incinere a lanterna, mesmo que apresente danos graves. As pilhas podem explodir se forem colocadas no fogo.
- Não puxe ou transporte a ferramenta pelo cabo de carregamento, não o utilize como pega, não entale o cabo de carregamento numa porta nem puxe o cabo de carregamento perto de extremidades ou cantos afiados.
- Mantenha o cabo de carregamento afastado de superfícies aquecidas.
- Não deixe o cabo pendurado na ponta de uma mesa ou balcão ou em contacto com superfícies quentes. A unidade deve ser colocada ou montada num local afastado de lavatórios e superfícies quentes.
- Não puxe o cabo de carregamento para desligar a lanterna. Para desligar a ferramenta, puxe a ficha, não o cabo.
- Não utilize o cabo de carregamento, incluindo a ficha de carregamento, com as mãos molhadas.
- Não carregue o equipamento no exterior.
- Em condições extremas, podem ocorrer fugas na pilha. Se o líquido, uma solução de 20-35 % de hidróxido de potássio, entrar em contacto com a pele (1), lave de imediato com sabão e água ou (2) neutralize com um ácido suave, como sumo de limão ou vinagre. Se o líquido entrar em contacto com os olhos, lave-os com água limpa durante um mínimo de 10 minutos. Procure assistência médica.
Avisos de segurança adicionais
a) Esta lanterna é concebida para utilização profissional, comercial ou industrial.
b) Não utilize a pilha ou a lanterna se estiver danificada ou se tiver sido modificada. As pilhas danificadas ou modificadas podem ter um comportamento imprevisível, podendo dar origem a um incêndio, explosão ou risco de ferimentos.
c) Não exponha a pilha a fogo ou temperatura excessiva. A exposição ao fogo ou a uma temperatura superior a 130 °C pode dar origem a uma explosão.
d) Não utilize o íman para montagem suspensa.
e) A luminária deve ser alimentada por uma fonte de alimentação certificada com saída SELV (tensão constante de 5 Vcc).
GUARDE ESTAS INSTRUÇÕES
Regras de segurança específicas sobre lanternas
ATANÇÃO: Não coloque a lanterna numa posição e possa fazer com que alguém fixe, de maneira intencional ou não, a luz. Podem ocorrer ferimentos oculares graves.
ATENÇÃO: Perigo de incêndio. Não utilize a lanterna de arregador perto de líquidos inflamáveis ou em ambientes com gases ou explosivos. As faíscas internas podem provocar fumo e causar ferimentos.
INSTRUÇÕES DE SEGURANÇA IMPORTANTES
ATENÇÃO: Quando utilizar a lanterna, devem ser sempre tomadas precauções básicas, incluindo as seguintes:
a) Para reduzir o risco de ferimentos, é necessário uma supervisão rigorosa quando utilizar a lanterna perto de crianças.
b) Para reduzir o risco de choque eléctrico, não coloque a lanterna dentro de água ou outro líquido. Não coloque ou guarde a lanterna num local onde possa cair ou cair dentro de uma banheira ou lavatório.
c) Desligue a lanterna quando não estiver a utilizá-la.
d) Não utilize qualquer lanterna que não funcione correctamente, tenha sofrido uma queda ou que apresente quaisquer danos.
e) Esta lanterna destina-se apenas a utilização em interiores.
Regras de segurança adicionais sobre lanternas
- Não mergulhe a lanterna dentro de líquidos.
- Não lave a lanterna ou a pilha com água nem permita a entrada de água dentro da lanterna ou da pilha.
- Não utilize o equipamento sem a tampa da lente montada.
Conteúdo da embalagem
A embalagem contém:
1 Lanterna LED
1 Cabo USB tipo C
1 Manual de instruções
- Verifique se a lanterna, as peças ou os acessórios foram danificados durante o transporte.
- Demore o tempo necessário para ler atentamente e compreender este manual antes de utilizar o equipamento.
Marcações na lanterna
A lanterna apresenta os seguintes símbolos:
Leia o manual de instruções antes de utilizar o equipamento.
Certificação europeia
Equipamento luminoso de classe 3
Os campos magnéticos podem afectar o funcionamento do pacemaker e causar ferimentos graves ou a morte.
Superfície quente
Descrição (Fig. A)
ATENÇÃO: Nunca modifique a luminária. Isso pode cerdeur danos ou ferimentos.
1 Botão multifunções
2 Compartimento
3 Clipe de cinto
4Íman
5 LED lateral
6 Reflector LED
7 Gancho de fixação
8 Tampa da entrada de carregamento USB
9 Cabo de carregamento USB
10 Ficha de carregamento USB
11 Ficha de carregamento USB
12 LED indicador de carga
Utilização pretendida
O seu produto da DEWALT DCL183 foi concebido para tarefas de iluminação profissionais.
NÃO UTILIZE a ferramenta em ambientes húmidos ou na presença de gases ou líquidos inflamáveis.
NÃO permita que crianças toquem na lanterna. É necessário supervisão se esta lanterna for manuseada por utilizadores inexperientes.
- Crianças e pessoas inválidas. Este equipamento não foi concebido para ser utilizado por crianças e pessoas inválidas sem supervisão.
- Este produto não foi concebido para ser utilizado por pessoas (incluindo crianças) que sofram de capacidades físicas, sensoriais ou mentais reduzidas, falta de experiência ou conhecimentos, a menos que estejam acompanhados de uma pessoa que se responsabilize pela sua segurança. As crianças nunca devem ficar sozinhas perto deste produto.
PILHAS
O produto não está totalmente carregado quando o retira da embalagem. Antes de utilizar o produto, leia as instruções de segurança indicadas abaixo e depois siga os procedimentos de carga realçados.
nOta: Se não utilizar o produto durante cerca de 90 dias, carregue a pilha por completo para prolongar a vida útil da pilha.
Instruções de segurança importantes para carregar todas as pilhas
A TANÇÃO: Leia todos os avisos de segurança, i a uções e avisos na pilha, cabo de carregamento e produto. O não cumprimento dos avisos e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves.
A NÇÃO: Só deve carregar o produto com transformador certificado com saída SELV (tensão constante de 5 Vcc, máximo de 3 A) em conformidade com os regulamentos aplicáveis do país e das normas de segurança internacionais/regionais. A utilização de transformadores que não estejam de acordo com as normas de segurança aplicáveis pode causar ferimentos.
- Utilize apenas o cabo de carregamento fornecido pelo fabricante para carregamento.
- O cabo de carregamento fornecido não é concebido para qualquer tarefa que não seja carregamento Ferramentas recarregáveis da DEWALT comentradas de carregamento. O carregamento de outros tipos de ferramentas pode fazer com que as pilhas fiquem sobreaquecidas e rebentem, resultando em ferimentos, danos materiais, incêndio, choque eléctrico ou electrocussão.
- NÃO exponha o cabo de carregamento a água, chuva ou neve.
- Quando desligar o cabo de carregamento, puxe pelas fichas em vez do cabo de carregamento. Isto reduz o risco de danos nas fichas e no cabo.
- O cabo deve ser colocado num local onde não seja pisado, onde não tropece ou fique sujeito a danos ou esforço.
- NÃO utilize um cabo de carregamento com cabos ou fichas danificados. Substitua-os de imediato.
- Materiais estranhos de natureza condutora, tais como, mas não limitados a, pó polido, aparas de metal, lã de aço, alumínio em folha ou qualquer acumulação de partículas metálicas devem ser mantidos afastados das fichas ou da entrada de carregamento.
- Desligue sempre o cabo de carregamento da fonte de alimentação quando não estiver inserido numa ferramenta.
nOta: O carregamento demora 1 a 4 horas, dependendo da potência da fonte de alimentação.
- A cor do LED indicador de carga 12 acende-se a vermelho, amarelo ou verde e permanece ligada durante o carregamento.
- O carregamento é concluído quando a cor do LED indicador de carga 12 acende-se a verde ou apaga-se.
- Pode deixar a pilha a carregar ou desligar o cabo de carregamento.
Retardação de calor/frio
Quando a lanterna detecta que uma pilha está demasiado quente ou fria, inicia automaticamente a retardação de calor/frio, interrompendo o processo de carregamento até a pilha atingir a temperatura adequada. Em seguida, a lanterna muda automaticamente para o modo de carregamento. Esta função assegura a duração máxima da pilha.
- Uma pilha fria é carregada a uma velocidade mais lenta do que uma pilha quente.
- A retardação de calor/frio é indicada pelo LED indicador de carga, 12 que começa a piscar a vermelho e a amarelo.
- Quando a pilha atinge uma temperatura adequada, o LED indicador de carga 12 mostra a cor da capacidade actual da pilha, indicando que a lanterna retomou o procedimento de carregamento.
Notas importantes sobre carregamento
- Durante o carregamento, a lanterna pode ficar quente. Isto é normal e não representa um problema. Para facilitar o arrefecimento da lanterna após a utilização, evite colocá-la num local quente, por exemplo, num barracão metálico ou num reboque não isolado.
- Se a lanterna não carregar correctamente, leve a lanterna e o cabo de carregamento para um centro de assistência local.
- Pode carregar uma pilha parcialmente utilizada sempre que quiser, sem qualquer efeito adverso na lanterna.
Protecção contra sobreaquecimento (Fig. A)
Quando a protecção contra sobreaquecimento é activada, o LED indicador de carga 12 pisca a vermelho e a verde. A unidade não pode ser utilizada durante o ciclo de protecção contra sobreaquecimento.
O modelo DCL183 está equipado com um indicador de estado da carga. O LED indicador de carga 12 serve para ver o nível de carga actual da pilha durante a utilização e o carregamento. Não indica o funcionamento da ferramenta e está sujeito a variações, com base nos componentes do produto, temperatura e aplicação do utilizador final.
Verificar o estado da carga (Fig. C)
- Quando a lanterna LED é ligada, o LED indicador de carga 12 acende-se a verde, amarelo ou vermelho, indicando a percentagem de carga da pilha:
- VERDE: ≥ 50 %
- aMaRELO: >25% a>50%
- VERMELhO: ≤ 25 %
- Se for inferior a 3 %, a lanterna e o indicador pisca duas vezes a cada 45 segundos até ficar sem carga.
- Se a cor do LED indicador de carga 12 aparecer a vermelho ou não se acender, carregue a pilha.
FUNCIONAMENTO
CUIDADO: Não olhe fixamente para os LED. Podem celer ferimentos oculares graves.
Botão multifunções (Fig. A)
O reflector LED (6) tem duas definições de luminosidade, elevada e reduzida. O LED lateral (5) tem uma definição de luminosidade.
Indicação de pilha fraca. Se for inferior a 3 %, o LED activado e o LED indicador de carga pisca duas vezes a cada 45 segundos até ficar sem carga.
NOTA: Se a luz permanecer acesa durante mais de cinco segundos, carregar no botão multifunções 1 novamente faz com que o LED seleccionado seja desligado.
NOTA: Com a luz activada, uma pressão prolongada do botão multifunções 1 faz com que o LED seleccionado seja desligado.
- Carregue no botão multifunções 1 uma vez para activar a definição elevada do reflector LED (6).
- Carregue no botão multifunções 1 uma segunda vez para activar a definição reduzida do reflector LED (6).
- Carregue no botão multifunções 1 uma terceira vez para activar o LED lateral (5).
- Carregue no botão multifunções 1 uma quarta vez para desligar o LED lateral (5).
Íman (Fig. A)
ATENÇÃO: Se a lanterna LED for pendurada pelo funcionação não abane a lanterna LED ou o objecto no qual está pendurada. Não pendure a luz de trabalho LED em qualquer local que não seja seguro. Podem ocorrer ferimentos ou danos materiais.
ATENÇÃO: Utilize o íman apenas para pendurar a lanterna LED, um íman não é concebido para suportar peso adicional. Não fixe nem pendure qualquer objecto adicional na lanterna LED, porque pode partir-se.
- O modelo DCL183 tem um íman 4 integrado na parte inferior da lanterna.
- O íman 4 é concebido para atrair peças metálicas pequenas, como parafusos e cavilhas ou para fixar a lanterna em superfícies metálicas robustas.
Gancho de fixação (Fig. A, D)
ATENÇÃO: Se a lanterna LED for pendurada pelo a quetão articulado, não abane a lanterna LED ou o objecto no qual está pendurada. Não pendure a lanterna LED ou sobre quaisquer fios eléctricos ou outros objectos que não estejam bem fixados. Podem ocorrer ferimentos ou danos materiais.
ATENÇÃO: Utilize apenas o gancho de fixação para pedeurar a lanterna LED. O gancho de fixação não foi concebido para suportar peso adicional. Não fixe nem
pendure qualquer objecto adicional na lanterna LED, porque pode partir-se.
ATENÇÃO: Não utilize os ganchos de fixação para direuçar ou apoiar o seu peso, seja qual for a situação.
O mosquetão articulado integrado 7 pode ser montado em mangueiras, tubos ou cabos fixados no local onde estiver a trabalhar.
- Para aceder ao gancho de fixação 7, rode o gancho de fixação 7 de modo a que fique afastado do compartimento 2 até a abertura do gancho de fixação 14 ficar exposta.
- Coloque a mangueira, o tubo ou o cabo no local de trabalho no gancho de fixação.
NOTA: Certifique-se de que o compartimento da lanterna LED está bem fixado e não desliza da mangueira, tubo ou cabo fixado antes de continuar. - Para retirar o gancho de fixação 7 da mangueira, tubo ou cabo fixado, segure no gancho de fixação 7 e encaixe a mangueira, tubo ou cabo fixado a partir da abertura do gancho de fixação 14.
- Fixe o gancho de fixação 7 no compartimento 2.
MANUTENÇÃO
O seu produto da DEWALTfoi concebido para funcionar durante um longo período de tempo com uma manutenção mínima. Uma utilização continuamente satisfatória depende de uma manutenção adequada e de uma limpeza frequente.
Limpeza
ATENÇÃO: Nunca utilize solventes ou outros produtos químicos abrasivos para limpar as peças não metálicas da lanterna. Estes produtos químicos podem enfraquecer os materiais utilizados nestas peças. Utilize um pano humedecido apenas com água e sabão suave. Nunca permita a entrada de líquidos na lanterna. Nunca mergulhe qualquer peça da lanterna em líquidos.
Acessórios
ATNÇÃO: Uma vez que apenas foram testados com este produto os acessórios disponibilizados pela DEWALT, a utilização de outros acessórios com este produto pode ser perigosa. Para reduzir o risco de ferimentos, utilize apenas os acessórios da DEWALT recomendados com este produto.
Não existem acessórios para este produto.
Proteger o meio ambiente
Faça uma recolha de lixo selectiva. Os produtos assinalados com este símbolo estão em conformidade com a Directiva Europeia 2012/19/UE e não devem ser eliminados em conjunto com resíduos domésticos
normais; os produtos contêm materiais que podem ser recuperados ou reciclados, reduzindo a procura de matérias-primas. Recicle os produtos eléctricos de acordo com as disposições locais. Estão disponíveis mais informações em www.2helpU.com.
