Merk	DeWalt
Model	DCL183
Producttype	Oplaadbare LED-zaklamp
Nominale spanning	3,6 V CC
Lichtstroom (LED-spot) - laag	250 lumen
Lichtstroom (LED-spot) - hoog	1000 lumen
Lichtstroom (zijlamp)	400 lumen
Bundelhoek (spot)	15°
Bundelhoek (zijlamp)	90°
Gebruiksduur (spot laag)	6,5 uur
Gebruiksduur (spot hoog)	2,5 uur
Gebruiksduur (zijlamp)	6,5 uur
Voeding	Oplaadbare ingebouwde batterij via USB-C (5 V DC, 3 A max)
Oplaadtijd	1 tot 4 uur
Oplaadindicator	LED-lampje (groen, geel, rood)
Bescherming tegen oververhitting	Ja (lampje knippert rood/groen)
Verlichtingsfuncties	LED-spot (2 niveaus), LED-zijlamp, batterij bijna leeg-indicator
Ingebouwde magneet	Ja, aan de onderkant van de lamp
Ophanghaak	Ja, verstelbaar
Riemclip	Ja
Onderhoud en reiniging	Reinigen met een vochtige doek en milde zeep; niet onderdompelen
Veiligheid	Niet rechtstreeks in de LED's kijken; niet gebruiken in de buurt van brandbare vloeistoffen
Inclusief accessoires	USB-C oplaadkabel, gebruikshandleiding
Certificeringen	CE, klasse 3, recycling (gescheiden afval)

Veelgestelde vragen - DCL183 DEWALT

Hoe zet ik de DeWalt DCL183-lamp aan?

Druk op de multifunctionele knop (1) op de behuizing. Een eerste druk schakelt de LED-spot in op hoge stand, een tweede druk schakelt over naar lage stand, een derde druk schakelt de LED-zijlamp in, een vierde druk schakelt de lamp uit.

Hoe verander ik de helderheid van de spot?

Druk meerdere keren op de multifunctionele knop: de spot schakelt bij elke druk van hoge stand (1000 lumen) naar lage stand (250 lumen).

Hoe lang duurt het om de batterij op te laden?

De oplaadtijd varieert van 1 tot 4 uur, afhankelijk van de gebruikte voeding (netadapter, computer, etc.). Gebruik een goedgekeurde lader met een uitgang van 5 V DC, maximaal 3 A.

Kan ik de lamp gebruiken tijdens het opladen?

Nee, het wordt afgeraden de lamp te gebruiken tijdens het opladen. De lamp moet uitgeschakeld zijn tijdens het opladen om storingen te voorkomen.

Wat betekent het knipperen van het oplaadindicatielampje?

Als het lampje rood en geel knippert, is de batterij te warm of te koud (warme/koude blokvertraging). Als het rood en groen knippert, is de oververhittingsbeveiliging geactiveerd. Wacht in beide gevallen tot de temperatuur weer normaal is.

Hoe gebruik ik de ingebouwde magneet?

De magneet bevindt zich aan de onderkant van de lamp. Hiermee kan de lamp op voldoende sterke metalen oppervlakken worden bevestigd of kleine metalen onderdelen worden opgepakt. Gebruik hem niet boven uw hoofd.

Hoe gebruik ik de ophanghaak?

Draai de haak (7) naar buiten, hang hem aan een stevig bevestigde buis, kabel of buis. Zorg ervoor dat de lamp veilig hangt en niet kan vallen. Hang de lamp nooit boven uw hoofd.

Hoe reinig ik de lamp?

Gebruik een vochtige doek met water en milde zeep. Gebruik nooit oplosmiddelen of agressieve chemicaliën. Laat geen vloeistof in de lamp komen en dompel de lamp niet onder.

Kan ik de batterij zelf vervangen?

Nee, de batterij is ingebouwd en niet door de gebruiker vervangbaar. Als er een probleem is, breng de lamp dan naar een erkend DEWALT-servicecentrum.

Wat zijn de belangrijkste veiligheidsrisico's?

Kijk nooit rechtstreeks in de LED's (kans op oogletsel). Gebruik de lamp niet in de buurt van brandbare vloeistoffen of in een explosieve omgeving. Pas het apparaat niet aan en volg de oplaadinstructies.

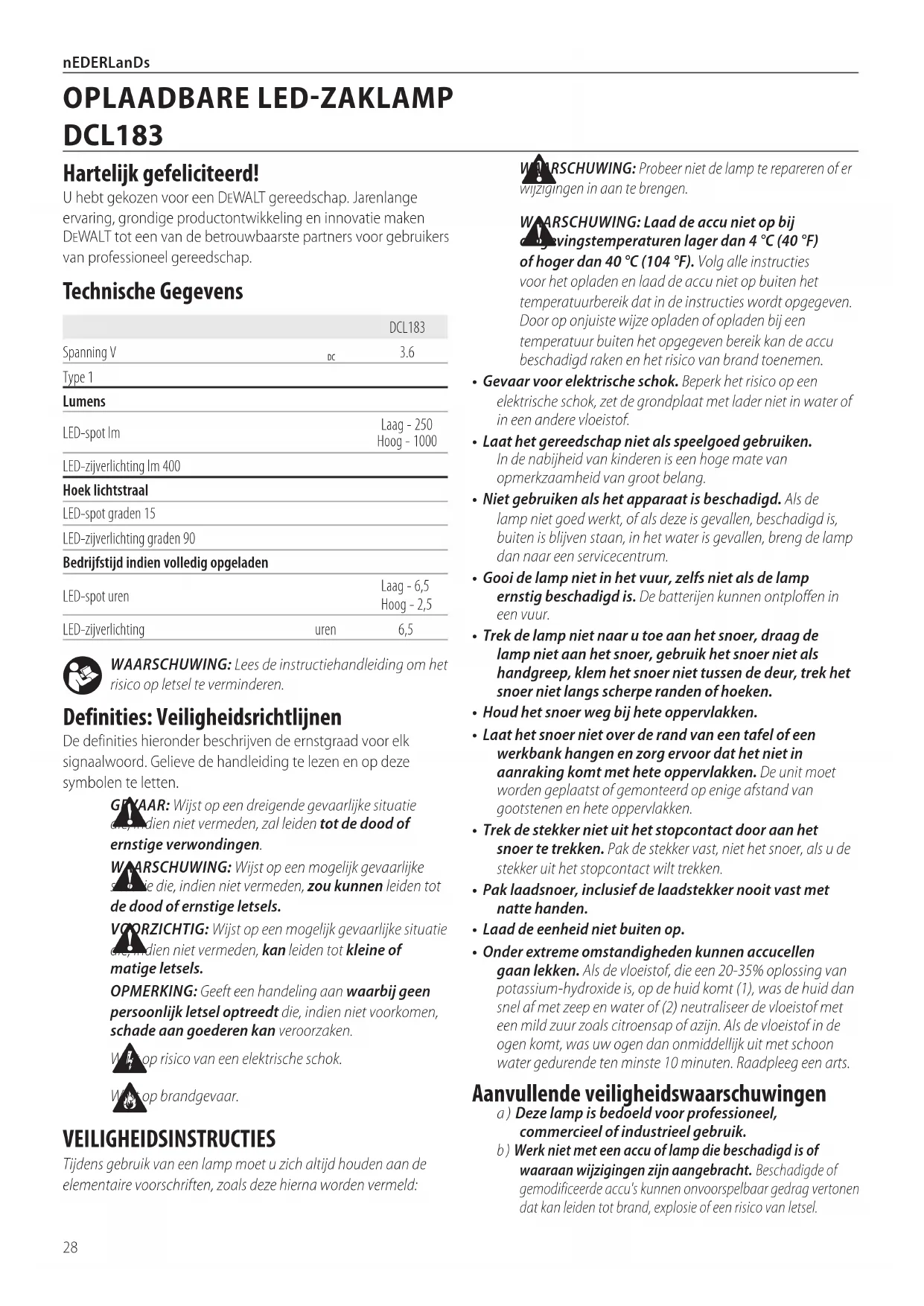

GEBRUIKSAANWIJZING DCL183 DEWALT

Nederlands (vertaald vanuit de originele instructies) 28

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische Gegevens

		DCL183
Spanning V	DC	3.6
Type 1
Lumens
LED-spot lm		Laag - 250Hoog - 1000
LED-zijverlichting lm 400
Hoek lichtstraal
LED-spot graden 15
LED-zijverlichting graden 90
Bedrijfstijd indien volledig opgeladen
LED-spot uren		Laag - 6,5Hoog - 2,5
LED-zijverlichting	uren	6,5

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen.

Definities: Veiligheidsrichtlijnen

De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten.

GPVAAR: Wijst op een dreigende gevaarlijke situatie dien niet vermeden, zal leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een mogelijk gevaarlijke die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels.

VOORZICHTIG: Wijst op een mogelijk gevaarlijke situatie, die, indien niet vermeden, kan leiden tot kleine of matige letsels.

OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken.

p risico van een elektrische schok.

p brandgevaar.

VEILIGHEIDSINSTRUCTIES

Tijdens gebruik van een lamp moet u zich altijd houden aan de elementaire voorschriften, zoals deze hierna worden vermeld:

RSCHUWING: Probeer niet de lamp te repareren of er ingen in aan te brengen.

RSCHUWING: Laad de accu niet op bij vingstemperaturen lager dan 4 °C (40 °F)

of hoger dan 40 °C (104 °F). Volg alle instructies voor het opladen en laad de accu niet op buiten het temperatuurbereik dat in de instructies wordt opgegeven. Door op onjuiste wijze opladen of opladen bij een temperatuur buiten het opgegeven bereik kan de accu beschadigd raken en het risico van brand toenemen.

- Gevaar voor elektrische schok. Beperk het risico op een elektrische schok, zet de grondplaat met lader niet in water of in een andere vloeistof.

- Laat het gereedschap niet als speelgoed gebruiken. In de nabijheid van kinderen is een hoge mate van opmerkzaamheid van groot belang.

- Niet gebruiken als het apparaat is beschadigd. Als de lamp niet goed werkt, of als deze is gevallen, beschadigd is, buiten is blijven staan, in het water is gevallen, breng de lamp dan naar een servicecentrum.

- Gooi de lamp niet in het vuur, zelfs niet als de lamp ernstig beschadigd is. De batterijen kunnen ontploffen in een vuur.

- Trek de lamp niet naar u toe aan het snoer, draag de lamp niet aan het snoer, gebruik het snoer niet als handgreep, klem het snoer niet tussen de deur, trek het snoer niet langs scherpe randen of hoeken.

- Houd het snoer weg bij hete oppervlakken.

- Laat het snoer niet over de rand van een tafel of een werkbank hangen en zorg ervoor dat het niet in aanraking komt met hete oppervlakken. De unit moet worden geplaatst of gemonteerd op enige afstand van gootstenen en hete oppervlakken.

- Trek de stekker niet uit het stopcontact door aan het snoer te trekken. Pak de stekker vast, niet het snoer, als u de stekker uit het stopcontact wilt trekken.

- Pak laadsnoer, inclusief de laadstekker nooit vast met natte handen.

• Laad de eenheid niet buiten op.

- Onder extreme omstandigheden kunnen accucellen gaan lekken. Als de vloeistof, die een 20-35% oplossing van potassium-hydroxide is, op de huid komt (1), was de huid dan snel af met zeep en water of (2) neutraliseer de vloeistof met een mild zuur zoals citroensap of azijn. Als de vloeistof in de ogen komt, was uw ogen dan onmiddellijk uit met schoon water gedurende ten minste 10 minuten. Raadpleeg een arts.

Aanvullende veiligheidswaarschuwingen

a) Deze lamp is bedoeld voor professioneel, commercieel of industrieel gebruik.

b) Werk niet met een accu of lamp die beschadigd is of waaraan wijzigingen zijn aangebracht. Beschadigde of gemodificeerde accu's kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of een risico van letsel.

c) Stel een accu niet bloot aan open vuur of uitzonderlijk hoge temperaturen. Blootstelling aan vuur of een temperatuur boven 130 °C kan explosie tot gevolg hebben.
d) Gebruik de magneet niet voor bevestiging boven uw hoofd.
e) De verlichting moet gevoed worden door een gecertificeerde voeding met SELV-uitgang (constante spanning 5 Vdc).

BEWAAR DEZE INSTRUCTIES

Speciale veiligheidsregels voor lampen

WAARSCHUWING: Plaats de lamp niet zo dat iand, al dan niet opzettelijk, in de lichtbundel kan kijken. Dit kan tot ernstig oogletsel leiden.

WAARSCHUWING: Brandgevaar. Werk niet met de lader of de lader bij brandbare vloeistoffen of in een atmosfeer waarin zich gas of een explosieve stof bevindt. Vonken binnenin kunnen dampen doen ontbranden, waardoor persoonlijk letsel kan ontstaan.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Tijdens gebruik van de lamp moet u een altijd houden aan de elementaire voorschriften, inclusief de volgende:

a) Beperk het risico van letsel, houd streng toezicht wanneer een lamp wordt gebruikt in de nabijheid van kinderen.
b) Beperk het risico op een elektrische schok, zet de lamp niet in water of in een andere vloeistof. Plaats de lamp niet op een plaats waar deze in een teil of een gootsteen kan vallen en berg de lamp ook niet op een dergelijke plaats op.
c) Schakel de lamp niet uit als deze in gebruik is.
d) Gebruik een lamp niet wanneer deze niet goed werkt, wanneer deze is gevallen of op de een of andere manier werd beschadigd.
e) Deze lamp is uitsluitend bestemd voor gebruik binnen.

Aanvullende veiligheidsregels voor lampen

• De draagbare lamp niet onderdompelen in een vloeistof.
• De lamp of accu niet wassen met water en laat geen water in de lamp of de accu komen.
• Gebruik de lamp niet zonder de lensbedekking.

Inhoud van de verpakking

De verpakking bevat:

1 LED-lamp

1 Type C USB-kabel

1 Gebruiksaanwijzing

• Controleer de lamp, de onderdelen of accessoires op beschadigen die mogelijk zijn ontstaan tijdens het transport.
• Neem de tijd om deze handleiding grondig door te lezen en te begrijpen, voor u de apparatuur in gebruik neemt.

Markeringen op de lamp

De volgende pictogrammen worden op de lamp weergegeven:

Lees instructiehandleiding voor gebruik.

Europese certificatie

Klasse 3 verlichtingsarmatuur

Afval elektrische en elektronisch apparatuur: Gescheiden afvalinzameling.

Blijf uit de buurt van magneten.

Magneten kunnen de werking van een pacemaker verstoren en ernstig letsel of de dood tot gevolg hebben.

Heet oppervlak

Beschrijving (Afb. A)

WAARSCHUWING: Pas de omgevingsverlichting nooit duit kan schade of persoonlijk letsel tot gevolg hebben.

1 Multifunctionele knop
2 Behuizing
3 Riemclip
4 Magneet
5 Zij LED
6 LED-spot
7 Ophanghaak
8 Deksel USB-laadpoort
9 USB-laadkabel
10 USB-stekker lader
11 USB laadstekker
12 Laad-LED

Bedoeld gebruik

Uw DEWALT DCL183 werd ontworpen voor professionele verlichtingstoepassingen.

NIET GEBRUIKEN onder natte omstandigheden of op een plaats waar brandbare vloeistoffen of gassen aanwezig zijn.

LAAT kinderen niet in contact komen met de lamp. Toezicht is vereist als onervaren personen de lamp gebruiken.

• Jonge kinderen en personen met een zwakke gezondheid. Dit apparaat is niet bedoeld voor gebruik door jonge kinderen en personen met een zwakke gezondheid, zonder toezicht.
• Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, zintuiglijke of psychische mogelijkheden hebben; wanneer sprake is van gebrek aan ervaring, kennis of vaardigheden is gebruik alleen toegestaan onder toezicht van een persoon die

verantwoordelijk is voor de veiligheid van gebruikers. Laat kinderen nooit alleen met dit product.

ACCU'S

Wanneer u de accu uit de verpakking haalt, is deze niet volledig opgeladen. Lees, voordat u het product gebruikt, onderstaande instructies voor een veilig gebruik en volg vervolgens de beschreven laadprocedures.

OPMERkInG: Als het product gedurende ongeveer 90 dagen niet gebruikt wordt, helpt het volledig opladen van de accu om de levensduur van de accu te verlengen.

Belangrijke veiligheidsinstructies voor het laden van alle geïntegreerde accu's

veigheidswaarschuwingen, instructies en aanwijzingen voor veilig gebruik voor de accu, de laadkabel en het product. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

WAARSCHUWING: Laad het product alleen op met de precertificeerde voedingsadapter met SELV-uitgang (constante spanning 5 Vdc, 3 A maximum) die overeenkomt met de voor het betreffende land geldende regelgeving en de internationale/regionale veiligheidsnormen. Het gebruik van adapters die niet aan de van toepassing zijnde veiligheidsnormen voldoen kunnen letsel veroorzaken.

• Gebruik alleen de door de fabrikant geleverde laadkabel om op te laden.
• De bijgeleverde laadkabel is niet bedoeld voor andere zaken dan opladen DEWALT oplaadbaar gereedschap met laadpoorten. Het opladen van andere soorten gereedschap kan ertoe leiden dat de accu ervan te heet wordt en openbarst, wat persoonlijk letsel, materiële schade, brand, een elektrische schok of elektrocutie tot gevolg kan hebben.
• Stel de laadkabel NIET bloot aan water, regen of sneeuw.
• Trek aan de stekkers in plaats van aan de het snoer wanneer u de laadkabel loskoppelt. Dit beperkt het risico dat de stekkers en het snoer worden beschadigd.
• Controleer dat het snoer zo is geplaatst dat niemand erop kan stappen of erover kan struikelen of het snoer op andere wijze beschadigd of bekneld raakt.
• Een laadkabel NIET gebruiken wanneer het snoer of een stekker beschadigd is. Laat ze onmiddellijk vervangen.
• Houd vreemde materialen die geleidende eigenschappen hebben, zoals, maar niet uitsluitend, slijpstof, metaalsnippers, staalwol, aluminiumfolie of een ophoping van metaaldeeltjes, weg van de laadstekkers en -poort.
• Trek altijd de stekker van de laadkabel uit de stroomvoorziening, wanneer er geen gereedschap op is aangesloten.

Laadprocedure (Afb. A, B)

1. Trek het deksel van de USB-laadpoort 8 weg van de lamp.

2. Steek de USB-laadstekker 11 in de laadpoort 13.

3. Steek de USB -laadstekker 10 in een USB -laadpoort (zoals op een computer of een wandadapter).
   OPMERkInG: Het laden duurt 1 tot 4 uur, afhankelijk van de voeding.

4. De kleur van de laad-LED 12 blijft rood, geel of groen en voortdurend AAN tijdens het opladen.
5. Het opladen is voltooid wanneer de kleur van de laad-LED 12 groen is of uit gaat.
6. U kunt de accu blijven opladen of de laad-abel loskoppelen.

Hot/Cold Delay (Vertraging Hete/Koude Accu)

Wanneer de lamp detecteert dat de accu te warm of te koud is, wordt onmiddellijk een hot/cold delay gestart en wordt het laden uitgesteld tot de accu een geschikte temperatuur heeft bereikt. De lamp schakelt dan zelf over naar de laadstand. Deze functie zorgt voor een maximale levensduur van de accu.

1. Een koude accu zal misschien minder snel opladen dan een warme accu.
2. De hot/cold delay zal worden aangegeven door de laad-LED 12 die rood en geel zal knipperen.
3. Zodra de accu een gepaste temperatuur bereikt heeft, zal de laad-LED 12 de kleur van het huidige accuniveau weergeven, om aan te geven dat de lamp de laadprocedure heeft hernomen.

Belangrijke opmerkingen over opladen

1. De lamp kan warm aanvoelen tijdens het laden. Dit is normaal en wijst niet op een probleem. Vermijd om de lamp na gebruik in een warme omgeving, zoals een metalen schuur of een niet-geïsoleerde aanhangwagen te plaatsen, om deze de kans te geven om af te koelen.
2. Als de lamp niet goed oplaadt, breng deze dan naar uw lokaal servicecentrum.
3. U kunt ook een gedeeltelijk gebruikte accu opladen wanneer u dat wilt, zonder dat dat negatieve gevolgen heeft voor de accu.

Beveiliging tegen overtemperatuur (Afb. A)

Als de temperatuurbeveiliging geactiveerd is, zal de laad-LED 12 rood en groen knipperen. De eenheid kan niet worden gebruikt gedurende de tijd waarin de temperatuurbeveiliging actief is.

Status van laad (Afb. A)

The DCL183 is voorzien van een laadniveau-indicator. The laad-LED 12 wordt gebruikt om het actuele laadniveau van de accu weer te geven tijdens gebruik en tijdens opladen. De meter geeft geen aanwijzingen over de functionaliteit van het gereedschap en is onderhevig aan schommelingen afhankelijk van productcomponenten, temperatuur en de toepassing door de eindgebruiker.

De laadstatus controleren (Afb. C)

- Als de LED AAN is, zal de laad-LED 12 groen, geel of rood gaan branden, om het percentage van de lading van de accu aan te geven:

-GROEN: ≥50%
- GEEL: >25% tot >50%
- ROOD: ≤25%

• Indien minder dan 3%, zullen de lamp en indicator elke 45 seconden twee keer knipperen, tot de accu leeg is.
• Als de kleur van de laad-LED 12 rood is of als deze niet brandt, laat de accu dan op.

WERKING

LET OP: Kijk niet direct in de LED's. Dit kan tot ernstig degetsel leiden.

Multifunctionele knop (Afb. A)

De LED-spot 6 heeft twee helderheidsinstellingen, laag en hoog. De LED-zijverlichting 5 heeft één helderheidsinstelling.

Indicatie laag accuniveau. Indien minder dan 3%, zullen de lamp en LED-laadindicator elke 45 seconden twee keer knipperen tot de accu leeg is.

OPMERKING: Als de lamp langer dan vijf seconden blijft branden, zal opnieuw op de multifunctionele knop 1 drukken de geselecteerde LED uitschakelen.

OPMERKING: Lang op de multifunctionele knop 1 drukken terwijl de lamp ingeschakeld is, zal de geselecteerde LED uitschakelen.

1. Druk een keer op de multifunctionele knop 1 om de LED met draaiende kop 6 te activeren in de hoge instelling.
2. Druk een tweede keer gedurende een seconde op de multifunctionele knop 1 om de LED-spot 6 te activeren met lage instelling.
3. Druk een derde keer op de multifunctionele knop 1 om de LED-zijverlichting 5 te activeren.
4. Druk een vierde keer op de multifunctionele knop 1 om de LED-zijverlichting 5 uit te schakelen.

Magneet (Afb. A)

LETOP: Wanneer de LED-lamp met de magneet is opgehangen, schud de LED-lamp of het voorwerp waaraan het is opgehangen dan niet. Hang de LED-werklamp niet op aan iets dat niet goed bevestigd is. Er kan dan persoonlijk letsel of materiële schade ontstaan.

LETOP: Hang de LED-lamp alleen op met behulp van de magneet. De magneet is niet bedoeld voor het dragen van extra gewicht. Bevestig of hang niets extra aan de LED-lamp, omdat er dan een risico op breuk kan ontstaan.

1. De DCL183 heeft een magneet 4 ingebouwd in de onderkant van de lamp.
2. De magneet 4 is bedoeld voor het vangen van kleine metalen onderdelen, zoals schroeven en bouten of om de lamp op zijn plaats te houden op vaste metalen oppervlakken.

Ophanghaak (Afb. A, D)

LET OP: Wanneer de LED-lamp met de ophanghaak is opgehangen, schud de LED-lamp of het voorwerp waaraan het is opgehangen dan niet. Hang de LED-lamp niet op aan elektrische draden of aan iets dat niet stevig vast zit. Er kan dan persoonlijk letsel of materiële schade ontstaan.

LETOP: Gebruik de ophanghaak alleen voor het ophangen van de LED-lamp. De ophanghaak is niet bedoeld voor het dragen van extra gewicht. Bevestig of hang niets extra aan de LED-lamp, omdat er dan een risico op breuk kan ontstaan.

LETOP: Gebruik de ophanghaak niet om iets te pakken of om aw gewicht in welke situatie dan ook te ondersteunen.

Het ingebouwde oog 7 kan worden bevestigd aan verankerde slangen, buizen of kabels in de ruimte waar u werkt.

1. Om toegang te krijgen tot het oog 7, draait u het oog 7 weg van de behuizing 2 tot de opening van het oog 14 zichtbaar is.
2. Plaats de slang, leiding of buis of kabel in uw werkruimte in het oog.

OPMERKING: Verzeker dat de behuizing van de LED-lamp volledig vast zit en niet van of naast de verankerde slang, leiding, buis of kabel zal schuiven voordat u verder gaat.

1. Om het oog 7 te verwijderen van de verankerde slang, leiding, buis of kabel, neemt u het oog 7 vast en schuift u de verankerde slang, leiding, buis of kabel uit de opening van het oog 14.
2. Bevestig het oog 7 aan de behuizing 2.

ONDERHOUD

Uw DEWALTproduct is ontworpen om gedurende een lange periode te functioneren met een minimum aan onderhoud. Of het product voortdurend naar tevredenheid zal functioneren, hangt af van de juiste zorg en regelmatige reiniging.

Reiniging

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van niet-metalen onderdelen van de lamp. Deze chemicaliën kunnen de materialen die in deze onderdelen worden gebruikt, week maken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Laat nooit vloeistof in de lamp dringen en dompel onderdelen van de lamp nooit onder in vloeistof.

Accessoires

WAARSCHUWING: Omdat accessoires die niet worden uitgeboden door DEWALT, niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Beperk het risico op letsel, mogen uitsluitend door DEWALT aanbevolen accessoires met dit product gebruikt worden.

Er zijn geen accessoires voor dit product.

Bescherming van het milieu

Gescheiden afvalinzameling. Producten die zijn gemarkeerd met dit symbool, zijn conform Europese richtlijn 2012/19/EU en mogen niet met huishoudelijk afval verwijderd worden: Producten die materialen

bevatten de gerecupereerd of gerecycled kunnen worden, verminderen de vraag naar grondstoffen. Recycle elektrische producten volgens de ter plaatse geldende voorschriften. Meer informatie is beschikbaar op www.2helpU.com.

LADBAR LED LOMMELYKT

DCL183

Gratulerer!
