BELLE BULLDOG - Generator ALTRAD - Gratis bruksanvisning och manual

Produkttyp	Hydraulisk kraftenhet (hydraulisk generator)
Märke	Altrad Belle
Modell	BELLE BULLDOG
Motor	Honda GX270 (bensin) eller Lombardini 15LD 350 (diesel) beroende på version
Motoreffekt	9 hk (Honda) / 7,5 hk (Lombardini)
Hydrauliskt flöde	20 L/min
Arbetstryck	140 bar (standardversion)
Mått (L x B x H)	740 x 555 x 620 mm (Midi-version)
Torrvikt	Cirka 60 till 67 kg beroende på version
Hydrauloljebehållarens kapacitet	6,2 L
Bränsletankens kapacitet	6 L (bensin) eller 4,3 L (diesel)
Bränsletyp	Blyfri bensin eller diesel beroende på version
Ljudnivå	104 dB(A)
Hydrauliska kopplingar	3/8" / 1/2" snabbkopplingar med plan yta
Typ av hydraulolja	ISO VG T32 (temperatur <30°C) eller ISO VG T46 (temperatur >30°C)
Tillämpningar	Matning av hydrauliska verktyg EHTMA kategori C (grön triangel): slagborrmaskiner, dränkbara pumpar, etc.
Säkerhet	Motorskydd, nödstopp, bypass, säkerhetsetiketter, personlig skyddsutrustning krävs
Underhåll	Regelbundna kontroller (10h, 50h, 100h, 300h): nivåer, filter, slangar, kylare
Garanti	12 månader för ursprunglig köpare, exklusive normalt slitage och förbrukningsartiklar

Vanliga frågor - BELLE BULLDOG ALTRAD

Vilka hydrauliska verktyg kan användas med BELLE BULLDOG-kraftenheten?

Kraftenheten kan driva Altrad Belle hydrauliska verktyg som slagborrmaskiner BHB12, BHB19, BHB23, BHB25, BHB25X och dränkbar pump 2322-S, samt alla verktyg märkta med EHTMA kategori C (grön triangel).

Hur startar man bensinmotorn på kraftenheten?

1) Öppna bensinkranen. 2) Stäng förgasarens startspjäll. 3) Sätt tändningslåset på ON. 4) Dra i repstarten. 5) För spjället gradvis till OPEN när motorn värms upp. Viktigt: bypass-spaken måste vara i läge BYPASS före start.

Hur stänger man av motorn på ett säkert sätt?

För bensinmotorer: 1) Sätt bypass-spaken på BYPASS. 2) Sätt tändningslåset på OFF. 3) Stäng bensinkranen. För dieselmotorer: 1) Sätt bypass-spaken på BYPASS. 2) Sätt varvtalsreglaget på OFF. 3) Stäng bränslekranen.

Vilken hydraulolja ska användas och hur kontrollerar man nivån?

Använd hydraulolja ISO VG T32 om omgivningstemperaturen är under 30°C, eller ISO VG T46 om över 30°C. Nivån kontrolleras med stickan på hydrauloljetanken. Fyll inte för mycket och använd ett filtrera vid påfyllning.

Vad gör man om motorn stannar och inte startar igen?

Kontrollera i ordning: öppning av bränslekranen, förekomst av bränsle, skick på luftfilter och bränsleledning, motoroljenivå (bensin), hydrauloljenivå (bensin), skick på tändningslås och kablar, och slutligen hydraulpumpen (möjligt fastkörning).

Hur utför man tryck- och flödeskontroll av systemet?

Anslut en hydraulisk testutrustning (flödesmätare 0-50 L/min, manometer 0-200 bar, lastventil) till kraftenheten. Lastventilen och bypass på BYPASS, starta, för bypass till FLOW, stäng lastventilen för att kontrollera säkerhetsventilens tryck. Ställ sedan in flödet till 18-20 L/min vid 100 bar. Motorvarvtalet under belastning får inte överstiga 3600 rpm.

Vilken personlig skyddsutrustning rekommenderas?

Altrad Belle rekommenderar användning av skyddsglasögon och/eller ansiktsskydd, hörselskydd, skyddsskor, handskar och skyddshjälm. Ett dammfilter är också nödvändigt vid närvaro av damm.

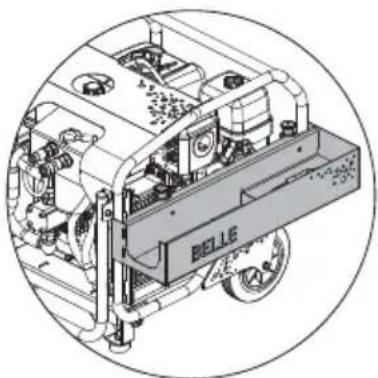

Hur installerar och tar man bort den valfria verktygshållaren?

Installation: ta bort vänster sidokåpa, ersätt med den nya medföljande kåpan, skruva fast vibrationsdämpande element, häng i kanten av hållaren och vrid tills spärrarna klickar. Borttagning: dra tillbaka fjäderspärrarna, vrid hållaren nedåt och haka loss. Lyft inte kraftenheten med en hammare eller mejsel i hållaren.

Vilken underhållsfrekvens rekommenderas?

Var 10:e timme: kontrollera oljenivåer, fästen, slangarnas skick. Var 50:e timme (första): motoroljebyte. Var 100:e timme: byt hydraulfilter. Var 300:e timme: byt hydraulolja, serva motorn enligt tillverkaren. Rengör oljekylaren regelbundet med tryckluft.

Vad gör man vid fel på 'Energy on Demand' (ESD)-enheten?

Om motorn förblir på tomgång medan verktyget är i drift, inspektera ESD-cylindern och byt ut den vid behov. Om varvtalet förblir maximalt i last/bypass-läge kan ESD-cylindern vara fast i utsträckt läge; byt ut den.

BRUKSANVISNING BELLE BULLDOG ALTRAD

Undertecknade, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, Storbritannien, intygar härmed att om den produkt som beskrivs i detta intyg är köpt från en auktoriserad Belle-återförsäljare inom EEG, överensstämmer med följande EEG-direktiv: 2006/42/CE (Detta direktiv ersätter direktiv 98/37/EG), Elektromagnetisk kompatibilitet 2004/108/CE (ändrat genom direktiv 89/336/EEG, 92/31/EEG och 93/68 EEG). Avfall från elektriska och elektroniska produkter (WEEE) 2002/96/CE, lågspänningsdirektivet 2006/95/CE, BS EN ISO 12100-1:2003 Maskinsäkerhet och tillhörande harmoniserade standarder, i förekommande fall. Buller följa direktiv 2000/14/EG bilaga VI och 2005/88/EG till maskiner enligt artikel 12 anmälda organet är AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Storbritannien. Teknisk dokumentation vad gäller test av maskiners ljud/bullernivå finns dokumenterad hos Belle-Groups huvudkontor i Sheen, England.

Plats av Förklaring - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Datum av Förklaring - 2009......

Hur man använder denna bruksanvisning

Denna bruksanvisning är till för att hjälpa Dig att använda och underhålla det hydrauliska kraftaggregatet på ett säkert sätt. Bruksanvisningen är avsedd för återförsäljare och operatörer av Hydrauliska kraftaggregat.

Inledning

Avsnittet "Beskrivning av maskinen" hjälper Dig att sätta Dig in i maskinens utrustning och reglage.

Avsnitten "Allmän säkerhet" och "Hälsa och säkerhet" beskriver hur maskinen används för att garantera Din och allmänhetens säkerhet.

Avsnittet "Driftinstruktioner" beskriver hur man använder maskinen påett•korrekt vis.

Tipsen och anvisningarna i "Felsökning" hjälper Dig om Du har problem med Din maskin.

Avsnittet "Service och underhåll" finns för att Hjälpa Dig med det vanliga underhållet och servicen av Din maskin.

Avsnittet "Garanti" beskriver garantins omfattning och reklamationsförfarandet.

Avsnittet "Försäkran om överensstämmelse" visar vilka standarder maskinen konstruerats efter.

Direktiv med avseende på beteckningar.

Den text i denna bruksanvisning som särskilt måste uppmärksammas visas på följande sätt.

SE UPP

Produkten kan utgöra en risk. Maskinen eller Du själv kan skadas om hanteringen inte utförs på korrekt vis.

WARNING

Operatören kan utsättas för livsfara.

WARNING

WARNING

Innan Du använder eller utför något underhåll på denna maskin MÅSTE DU LÄSA och FÖRSTÅ denna bruksanvisning.

VETA hur enhetens reglage används på ett säkert sätt och hur man utför underhåll på ett säkert sätt.

(NB Var säker på att Du vet hur man stänger av maskinen innan Du sätter på den, utifall Du hamnar i svårigheter.)

Använd ALLTID lämplig skyddsutrustning som krävs för Din personliga säkerhet. Om Du har NÅGRA FRÅGOR om säker användning eller underhåll av denna enhet, FRÅGA DIN ARBETSLEDARE ELLER KONTAKTA: Altrad Belle(UK): [phone]

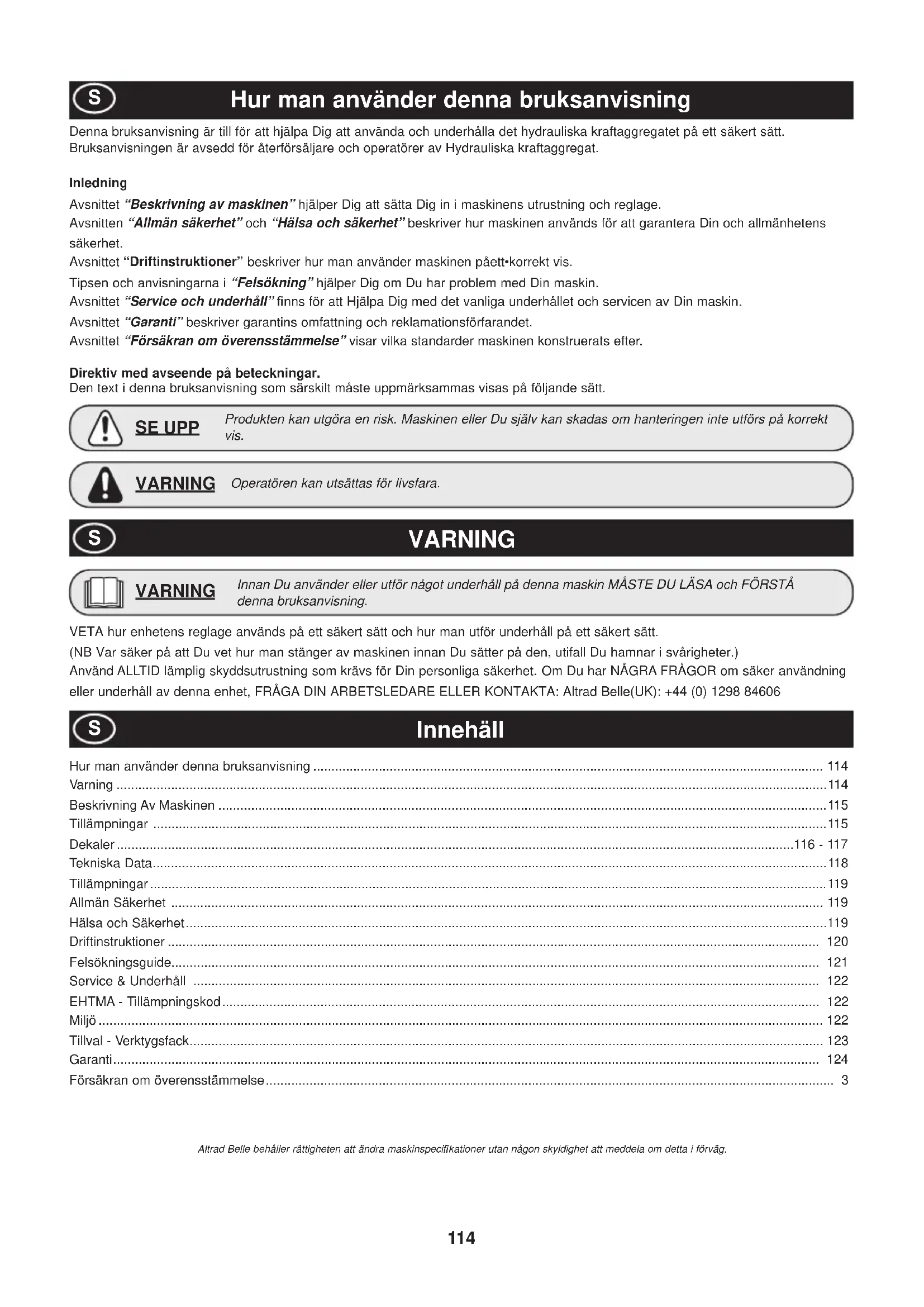

Innehäll

Hur man använder denna bruksanvisning 114

Varning 114

Beskrivning Av Maskinen 115

Tillämpningar 115

Dekaler 116 - 117

Tekniska Data....118

Tillämpningar 119

Allmän Säkerhet 119

Hälsa och Säkerhet....119

Driftinstruktioner 120

Felsökningsguide.... 121

Service & Underhåll 122

EHTMA - Tillämpningskod.... 122

Miljö 122

Tillval - Verktygsfack....123

Garanti 124

Försäkran om överensstämmelse 3

HPP RANGE BULLDOG

1. Stomme
2. Cowl
3. Bensintank
4. Luft Filter
5. Tömma
6. Olja Göra Sval
7. Ventil Kloss
8. Transportera Handtag
9. Pumpa
10. Vatten Tank
11. Transportera Rulla
12. Handtagsspärr
13. Lyftögla
14. Motorskydd
15. Power on Demand (POD) system (effekt vid behov).
16. Synglas för hydraulolja
17. Påfyllningslock för hydraulolja

Tillämpningar

Altrad Belle Bulldog Power Pack är lämplig för drivning av följande Altrad Belle hydrauliska redskap.

a) BHB12 12 Kg. hacka. b) BHB19 19 Kg. Handhållen mejselhammare.
c) BHB23 23 Kg Handhållen mejselhammare. d) BHB25 25 Kg. Handhållen hydraulhammare.
e) BHB25X 25 Kg. Handhällen mejselhammare. f) 2322-S Dränkbar vattenpump.

Bulldog kraftaggregat kan utan problem anslutas till alla redskap som bär EHTMA kategori "C" (Grön Triangel). Vid tveksamheter gällande korrekt och säker anslutning av ett redskap, vänligen konsultera Altrad Belle eller Din lokala återförsäljare för råd.

Altrad Belle Midi Power Pack är lämplig för drivning av följande Altrad Belle hydrauliska redskap.

a) BHB12 12 Kg. hacka. b) BHB19 19 Kg. Handhållen mejselhammare.
c) BHB23 23 Kg Handhållen mejselhammare. d) BHB25 25 Kg. Handhållen hydraulhammare.
e) BHB25X 25 Kg. Handhållen mejselhammare. f) 2322-S Dränkbar vattenpump.

Midi kraftaggregat kan utan problem anslutas till alla redskap som bär EHTMA kategori "C" (Grön Triangel). Vid tveksamheter gällande korrekt och säker anslutning av ett redskap, vänligen konsultera Altrad Belleeller Din lokala återförsäljare för råd.

Altrad Belle Major Power Pack MAJOR/20-140X & MAJOR/20-160X är lämplig för drivning av följande följande hydrauliska redskap EHTMÅ kat. "C".

a) BHB12 12 Kg. Handhållen hacka. b) BHB19 19 Kg. Handhållen mejselhammare.
c) BHB23 23 Kg Handhållen mejselhammare. d) BHB25 25 Kg. Handhållen mejselhammare.
e) BHB25X 25 Kg. Handhållen mejselhammare. f) 2322-S Dränkbar vattenpump.

Altrad Belle Major Power Pack MAJOR/30-140D är lämplig för drivning av följande Altrad Belle hydrauliska redskap EHTMA kat. "D".

a) BHB27 27 Kg. Handhållen hacka. b) BHB27X 30 Kg. Handhållen mejselhammare.
c) Kapklinga

Major Kraftaggregat kan utan problem anslutas till alla redskap som bär relevant EHTMA kategori märkning. Vid tveksamheter gällande korrekt och säker anslutning av ett redskap, vänligen konsultera Altrad Belle eller Din lokala återförsäljare för råd.

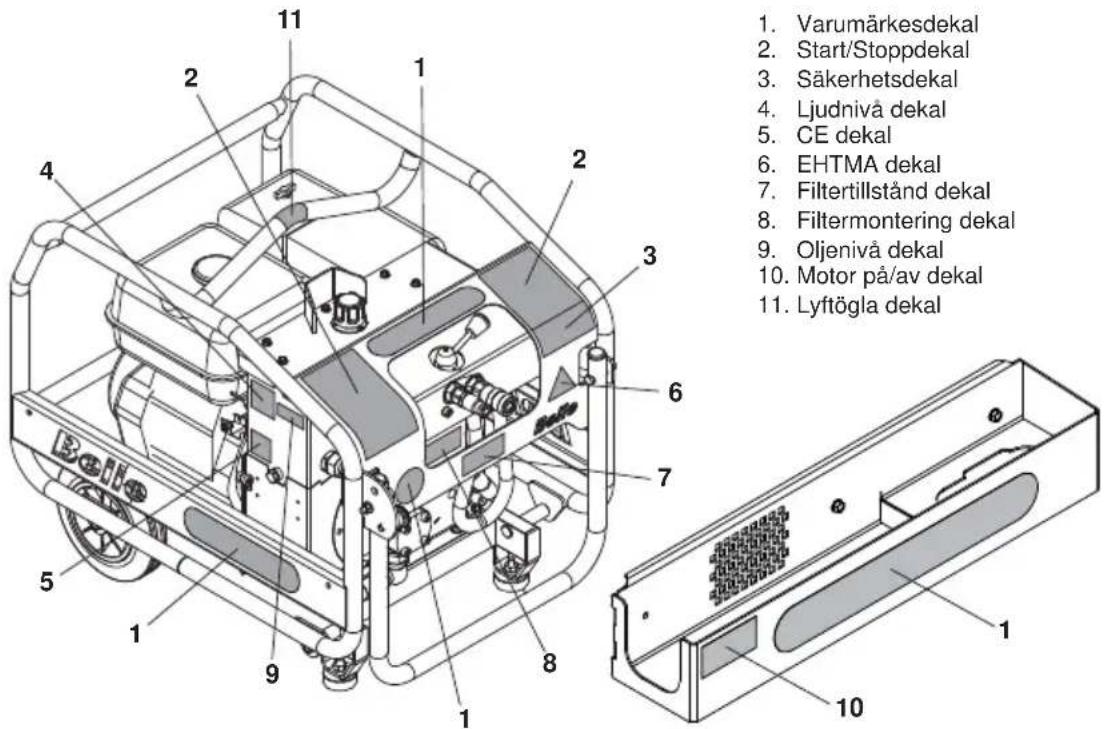

BELLE 1 2 3 4 5 6 7 8 9 10 1 13

1. Varumärkesdekal
2. Start/Stoppdekal
3. Säkerhetsdekal
4. Ljudnivå dekal
5. CE dekal
6. EHTMA dekal
7. Filtertillständ dekal
8. Filtermontering dekal
9. Oljenivå dekal
10. Motor på/av dekal
11. Verktygsfack säkerhetsdekal
12. Verktygsfack monteringsdekal
13. Lyftögla dekal

1. Varumärke dekal

Anger maskinens märke och modell.

2. Start/Stopp dekal

Ger instruktioner om hur man startar och stoppar Bulldog Power Pack.

3. Säkerhetsdekal

Läs bruksanvisningen

Använd hörselskydd

Använd skyddsglasögon

Använd skyddsskor

4. Ljudnivå dekal

Anger maskinens ljudnivå (dB(A)).

5. CE dekal

Anger att maskinen är CE-certifierad.

6. EHTMA dekal

Anger EHTMA-kategorin vilken identifierar maskinens hydraulflödes hastighet och arbetstryck.

Anger positionen för hydrauloljemätaren.

10. Motor på/av dekal

Anger positionen för motorns av/på-reglage.

11. Verktygsfack säkerhetsdekal

Ger instruktioner om hur man använder verktygsfacket på rätt sätt.

12. Verktygsfack monteringsdekal

Ger instruktioner om hur man monterar maskinens verktygsfack på rätt sätt.

13. Lyftögla dekal

Ger säkerhetsinstruktioner om hur man använder lyftöglan på rätt sätt.

1. Varumärkesdekal 2. Start/Stoppdekal 3. Säkerhetsdekal 4. Ljudnivå dekal 5. CE dekal 6. EHTMA dekal 7. Filterillständ dekal 8. Filtermontering dekal 9. Oljenivå dekal 10. Motor på/av dekal 11. Lyftögla dekal

1. Varumärke dekal

Anger maskinens märke och modell.

2. Start/Stopp dekal

Ger instruktioner om hur man startar och stoppar Bulldog Power Pack.

3. Säkerhetsdekal

Läs bruksanvisningen

Använd hörselskydd

Använd skyddsglasögon

Använd skyddsskor

4. Ljudnivå dekal

Anger maskinens ljudnivå (dB(A)).

5. CE dekal

Anger att maskinen är CE-certifierad.

6. EHTMA dekal

Anger EHTMA-kategorin vilken identifierar maskinens hydraulflödes hastighet och arbetstryck.

Anger positionen för hydrauloljemätaren.

10. Motor på/av dekal

Anger positionen för motorns av/på-reglage.

11. Lyftögla dekal

Ger säkerhetsinstruktioner om hur man använder lyftöglan på rätt sätt.

Modell	Bulldog	20-110D*	20-140
Typ	Compact	Midi	Midi
Motor	Honda GX270	Lombardini 15LD 350	Honda GX270
Motoreffekt (Hp)	9	7.5	9
Hydraulisk strömningshastighet (Liter / Min)	20	20	20
Arbetstryck (Bar)	140	110	140
Längd (mm) (Med Handtag Vikta)	705	740	740
Bredd (mm)	515	555	555
Höjd (mm)	620	620	620
Hydrauliska anslutningar	3/8" / 1/2"	3/8" / 1/2"	3/8" / 1/2"
	Spillfria, flatface snabbkopplingar
Hydraulolja Typ	- Under 30° = ISO VG T32. - Över 30° = ISO VG T46
Torr vikt (Kg)	66	67	60
Vikt inklusive oljor (Kg)		73	66
Oljetank Rymd (Ltrs)	5.6	6.2 6.2
Bränsletyp	Blyfri	Diesel	Blyfri
Bränsletank Rymd (Ltrs)	6	4.3	6
Ljudnivå (dB(A))	104	104	101

Modell 20-140X 20-160X 30-140
Typ Major Major Major
Motor Honda GX390 Honda GX390 Honda GX390
Motoreffekt (Hp) 13 13 13
Hydraulisk strömningshastighet (Liter / Min) 20 20 30
Arbetstryck (Bar) 140 160 140
Längd (mm) (Med Handtag Vikta)	740	740	740
Bredd (mm)	555	555 555
Höjd (mm)	620	620 620
Hydrauliska anslutningar	3/8" / 1/2"	3/8" / 1/2" 3/8" / 1/2"
	Spillfria, flatface snabbkopplingar
Hydraulolja Typ	- Under 30° = ISO VG T32. - Över 30° = ISO VG T46
Torr vikt (Kg)	72 72 72
Vikt inklusive oljor (Kg)	78 78 78
Oljetank Rymd (Ltrs)	6.2	6.2	6.5
Bränsletyp	Blyfri	Blyfri	Blyfri
Bränsletank Rymd (Ltrs)	6.5	6.5	6.5
Ljudnivå (dB(A))	101	101 101

* = Inte CE gillat

Allmän säkerhet

Följande säkerhetsåtgärder skall vidtas innan användning av Altrad Belle hydrauliska kraftenheter och hydraulhammare.

a) läs denna användarhandledning och bruksanvisningen för redskapet som ska anslutas och köras. Följ tillverkarens rekommendationer.
b) Använd aldrig drivenheterna och redskapen utan korrekt personlig skyddsutrustning. Altrad Belle rekommenderar användning av skyddsglasögon och/eller ansiktsskydd, hörselskydd, skyddsskor, handskar och huvudbonad.
c) Säkerställ att "STÅLET" är säkert fastlåst i redskapet.
d) Använd enbart kraftenheten i väl ventilerade utrymmen med ett högt luftflöde för kylfläkten och för att blåsa bort avgaser.
e) Se till att en säker arbetsställning (arbetsstation) är vald. Altrad Belle rekommenderar att redskapen ansluts vid krafttransmissionens tryckslangars yttersta delar.
f) Säkerställ att hydraulredskapet är kompatibelt med den hydrauliska kraftförsörjningen som ska användas. Det är förenat med FARA att använda hydraulredskap som inte är kompatibla med strömningshastigheten och trycket.

OBS:- Hydrauldrivna enheter och redskap som tillhandahålls av EHTMA-anslutna företag bär märkning om anslutningskapacitet och det är väsentligt att kontrollera att redskapen och drivenheterna har samma anslutningskapacitet.

g) Kontrollera kraftenheten, slangar och redskap regelbundet för skador och/eller läckage.
h) Justera inte inställningarna för kraftaggregat, dvs;- motorns hastighet/strömningshastighet, säkerhetsventilens tryckinställning etc. Användning med flöden och tryck utanför specifikationerna kan vara riskfylld.
j) Alla lösa föremål (slangar, hydraulbrytare, stål) ska avlägsnas innan de lyfts, eftersom de inte är säkrade och kan orsaka en fallande föremålsrisk vid lyftning.
k) Använd endast Altrad Belle utbytesdelar. Det kan visa sig vara riskabelt att montera okända delar.

WARNING

Försök aldrig att fylla på bränsle eller olja när motorn är igång. Använd enbart korrekt kvalitetsklass och överfyll inte

Hälsa & Säkerhet

Vibration

En viss vibration från maskinen överförs genom handtaget till operatörens händer. Altrad Belle Group's utbud av hydraulhammare har speciellt designats för att minska vibrationsnivåerna för hand/arm. Hänvisning till specifikationer & tekniska data för vibrationsnivåer och användningstid (rekommenderad maximal daglig exponeringstid). ÖVERSKRID inte maximal användningstid.

PSU (Personlig SkyddsUtrustning)

Personskador eller egendomsskador kan orsakas av slag, krossning, halkning, stjälpning, fall eller av flisor som huvudsakligen slungas iväg på grund av felaktig eller olämplig användning av maskinen, eller arbete som utförs i ett slutet utrymme.

Lämplig PSU måste bäras när denna utrustning används dvs skyddsglasögon, handskar, hörselskydd, andningsskydd och fotbeklädnad med stålhätta. nvänd kläder som är lämpliga för det arbete Du utför. Bind bak långt hår och tag av alla smycken vilka annars kan fastna i maskinens rörliga delar.

Damm

Användning av Hydraulhammare kan åstadkomma damm, vilket kan vara skadligt för Din hälsa. Använd alltid en mask som är avpassad för den typ av damm som uppkommer.

Kontroller Innan Start

1) Säkerställ att drivenheten står på ett stabilt underlag eller där det är nödvändigt att sätta kilar för att uppnå stabilitet

SE UPP

Använd inte maskinen vid en vinkel som är större än 20 grader, annars kan motorns smörjsystem upphöra att fungera med förödande skador på motorn som följd.

2) Säkerställ att motoravgaserna inte är hindrade och att det finns tillräcklig ventilation för att skingra avgaserna.
3) Säkerställ att transmissionsslangarna är placerade så att de undviker att skadas av fordon etc. och att de inte hamnar i spänning när tillbehörsredskapen används.

SE UPP

Se till att slangkopplingarna till tillbehörsredskapen är ordentligt rengjorda innan användning. Annars kan tätningarna skadas på grund av detta.

4) Kontrollera motorbränsle och oljenivå och fyll på om nödvändigt. Se efter i motorns manual för detaljer.
5) Kontrollera hydrauloljenivån och fyll på om nödvändigt.

OBS:- Vid påfyllning av hydraultanken är det rekommendabelt att använda en sil. överfyll inte.

Ta kraftaggregatet till där den skall användas.

Vid användning av hjulen och transporthandtaget, säkerställ ALLTID att handtagsspärren är låst innan transport av kraftaggregatet (se bild).

Där det är nödvändigt att använda en lyftanordning för att placera kraftaggregatet måste det säkerställas att lyftanordningen har en lämplig WLL (Working Load Limit) anpassad för aggregatets vikt (se avsnitt Tekniska data eller maskinskylten). Fäst lämpliga kedjor eller spännband ENBART i lyftpunkten ovanpå kraftaggregatet.

Starta Motorn.

OBS:- Se efter i motorns manual för detaljer. Var alltid säker på arr spaken för förbikoppling är i läget "bypass".

1) Öppna bränslekranen.
2) Stäng chokereglaget på förgasaren.
3) Ställ motorns tändlås på "ON".
4) Starta motorn genom att dra i starchandtaget.
5) Allt eftersom motorn värms upp, sätt tillbaka chokereglaget gradvis till "OPEN".

OBS:- Midi och major bensin kraftaggregat är utrustade med "power on demand" anordning och motorn går på tomgångsvarv tills tryck är genererat i hydraulsystemet.

Dieselmotorer.

1) Öppna bränslekranen.
2) Ställ motorns varvtalsregleringsspak i "START" läget.
3) Ställ tryckavlastningsspaken i "START" läget.
4) Starta motorn genom att dra i starthandtaget.

Funktionskontroller.

Innan igångsättning av några operationer med tillbehörsredskapen kopplade, ska följande kontroller utföras.

1) Spaken för förbikoppling är i läget "FLOW".
2) Kontrollera att motorn inte vibrerar överdrivet mycket.
3) Säkerställ att det inte förekommer läckage från slangar eller kopplingar.
4) Kontrollera att indikatorn för filtrets tillstånd inte visar att det är igensatt. När indikatorn så visar ska returfiltret bytas ut.

Beroende på omgivningens temperatur, optimal prestation fås vanligtvis efter 5-10 minuters användning, vilket är den tid det tar för hydrauloljan att få korrekt drifttemperatur.

Stänga Av Motorn.

OBS:- Se efter i motorns manual för detaljer.

Bensinmotorer.

1) Ställ spaken för förbikoppling i läget "BYPASS".
2) Ställ tändläset i läge "OFF".
3) Stäng bränslekranen.

Dieselmotorer.

1) Ställ spaken för förbikoppling i läget "BYPASS".
2) Ställ motorns varvtalsregleringsspak i "STOPP" läget.
3) Stäng bränslekranen.

Felsökningsguide

Problem Orsak Åtgård
Motorn stannar eller vill inte starta.	Bränslekranen stängd. Öppna bränslekranen.
	Bränslet slut. Fyll på.
	Igensatt bränsleledning. Rengör fi liter/rör.
	Luftintagen i fi iterhuset igensatt. Rengör.
	Luftrenaren igensatt. Rengör eller byt element. Se efter i motorns manual.
	Motorkrångel. Se efter i motorns manual.
	Låg nivå för motorolja. (Endast bensin).	Fyll på till korrekt nivå. Se efter i motorns manual för korrekt kvalitetsklass.
	Inte tillräcklig mängd olja i hydrauliktanken. (Endast bensin).	Fyll på till korrekt nivå (Hänvisning till avsnitt 2).
	Motorns tändlås eller kopplingsledningar skadae (endast bensinenheter).	Kontrollera för jordfel och byt ut slitna eller skadade delar
	Hydraultankens fl ottörströmställares ledningar skadade (endast bensinenheter).	Byt ut slitna eller skadade delar.
	Hydraulpumpen kärvar. Byt ut pumpen.
Hydrauloljetrycket lågt.	Spaken för förbikoppling är i läget "BYPASS".	Ställ på "FLOW"
	Säkerhetsventilen är för lågt inställd. Kontrollera säkerhetsventilens inställning och justera
	Pump sliten eller skadad.	Kontrollera systemets oljefl öde.Byt ut pumpen om nödvändigt
	Motoreffekt låg. Se efter i motorns manual.
Tillbehörsredskapen går varma eller lossnar.	Kylfl änsarna är igensatta. Rengör med tryckluft.
	Oljekylarens fläkt skadad	Dra åt eller byt ut om nödvändigt.
	Hydraulpump sliten eller skadad.	Byt ut pump.
	Säkerhetsventilen är för lågt inställd. Kontrollera inställning och byt ut om nödvändigt.
	Hydrauloljan nedsmutsad.	Tappa ur tanken och transmissionsslangarna och fyll på med ren olja.Byt ut fi liter.
Motorns varvtal förblir på tomgång när verktyg används (om monterade)	P.O.D Cylinder skurit i indragen position	Kontrollera cylindern och byt ut om nödvändigt
	Gasreglaget felaktigt inställt på låghastighet.	Återställ motorhastigheten och lås gasreglaget.
Motorns hastighet är kvar på fullt varv vid obelastad / Bypass	P.O.D. Cylinder skurit i utdragen position.	Kontrollera cylindern och byt om nödvändigt.

Följande instruktion måste iaktas för att drivaggregatet skall fungera pa bästa sätt

UPPMÄRKSAMMA: Intervallerna som redovisas nedan är endast rekommendationer och skall därför anpassas till drivaggregatets verkliga arbetsmiljö

Artikel Underhåll		Förste 50 Timme	10 Timme	100 Timme	300 Timme
Komplett enhet.	Håll alla områden rena och fria från damm, skräp etc.		√
	Kontrollera alla fästens säkerhet, speciellt på motorns installationer.		√
Hjul och fötter. Undersök för skador.			√
Transmissionsslangar.	Undersök för skador eller läckage.		√
	Kontrollera för korrekt placering av skyddshöljen.		√
Motor.	Kontrollera oljans nivå.		√
	Undersök installationer.			√
	Undersök ljuddämpare för skador eller försämringar			√
	Kontrollera för överdriven vibration vid drift.			√
	Byta olja/Service (Hänvisning till tillverkarens instruktioner).
Hydraultank.	Kontrollera oljenivån.		√
	Byt ut fi Iter.	√			√
	Byt Hydraulolja.				√
Oljekylare.	Rengör utvändigt med tryckluft.ANVÄND INTE STÅLBORSTE			√
Returfilter.	Byt ut filter.				√
Hydraulrör / kopplingar.	Undersök för oljeläckage.		√

Systemtryck och fl ödeskontroller

1. Anslut en lämplig hydrauliktestenhet till kraftaggregatet. Enheten ska bestå av en högtrycks flödesmätare 0-50l/min, en mätare 0-200 bar (0-3000psi), en temperaturmätare och en belastningsventil. Föreslagen enhet tillgänglig från UCC (UC4120).
2. Anslut testenheten till kraftaggregatet med belastningsventilen och förbipasseringsspaken i position för förbipassering och starta kraftaggregatet. Låt motorn värmas upp, ställ förbipasseringsspaken i flödesläge. Stäng belastningsventilen helt och kontrollera att överbelastningsventilens inställning är korrekt. Hydrauloljan har en tendens att bli het under denna operation och därför bör kontrollen utföras så snabbt som möjligt och belastningsventilen öppnas innan en allt för hög temperatur nås.
3. Stäng belastningsventilen försiktigt för att höja trycket till 100 Bar. Kontrollera att strömningshastigheten är mellan 18 och 20 l/min (28 och 30 l/min för Major 30-140). Justera motorhastigheten för att ge korrekt flöde. ÖVERSKRID INTE 3600 RPM (2900 RPM för Major 30-140) "belastad". Om korrekt flöde inte kan fås inom maximal motorhastighet måste pumpen bytas ut.

FÖRENINGEN FÖR EUROPEISKA TILLVERKARE AV HYDRAULREDSKAPS TILLÄMPNINGSKOD – HYDRAULISKA DRIVSYSTEM

Innan start. Hänvisning till tillverkarens driftinstruktioner.

Kompabilitet. Hydrauliska drivsystem är designade för att fungera vid specifika flöden och tryck. Utrustning tillverkad av EHTMA-anslutna företag bär en triangelformad färgkodad identifikationsmärkning. Kontrollera att både redskapet och drivenheten har samma identifikationsmärkning innan användning. Det är absolut tvunget att drivsystem och redskap som har olika färgkoder inte sammankopplas eftersom sådant bruk både är bristfälligt och riskfyllt.

För referens är EHTMA färgkoder som följer:-

Klassifikation	Färgkod	Flöde l/min	Max tryck Bar
A	Gul	5,5 – 6,5	180
B	Blå	13,5 – 16,5	172
C	Grön	18,0 – 22,0	138
D	Brun	27,0 – 33,0	138
E	Röd	36,0 – 44,0	138
F	Svart	45,0 – 55,0	138
G	Orange	54,0 – 66,0	138
Z	Grå	9,0 – 11,0	180

Vid tveksamheter, konsultera utrustningens tillverkare.

Karakteristik. Operatörer som inte är vana att använda hydrauliska redskap skall beakta följande punkter:-

1) Hydraulhammare är vanligtvis mer kraftfulla än pneumatiska redskap av motsvarande vikt.

2) En hydraulhammares kaross och matarslangar blir tämligen varma under normal drift.

3) Eftersom hammaren inte har något utblås (avgaser) är den i allmänhet mycket tystare vid användning. Detta betyder inte att den saknar kraft.

Säkerhetspunkter.

1) Bär alltid säkerhetsskor vid arbete med hammarutrustningar.
2) Skyddsglasögon rekommenderas starkt, speciellt på hårda ytor.
3) Säkerställ att "STEEL" är säkert låst i redskapet.
4) Kontrollera slangar för djupa skärskador eller synlig skärmning; byt ut skadade slangar.

Omgivning / Miljö

Säkert bortskaffande.

Instruktioner för miljöskydd.

Maskinen innehåller värdefulla material. Ta den kasserade apparaten och tillbehören till relevant återvinningsanläggning

Komponent	Material
Handtag	Stål
Chassis	Stål
Stomme	Stål
Motor	Stål, Aluminium & Plast
Hydrauloljetank	Stål
Hydraulpump	Stål & Aluminium
Slangar	Stål & Gummi
Ventilblock	Aluminium
Flexibla infästningar	Stål & Gummi
Diverse delar	Stål & Aluminium

SE UPP

LYFT INTE kraftaggregatet med brytaren och/eller brytarstålet fortfarande förvarat i verktygsfacket.

SE UPP

Lämna INTE brytarstålet monterat i brytaren när det förvaras i verktygsfacket.

Installation av verktygsfack - Bulldog

1. Avlägsna sidoskyddet till vänster och 4 x M8 bultar, muttrar och brickor (se bild 1)
2. Ersätt med nytt sidoskydd och 4 x M8 bultar, muttrar och brickor som ingår i satsen. Dra åt till 28Nm.
3. Skruva 2 x vibrationsdämpare med användning av medföljande 2 x M10 brickor och muttrar genom hålen i det nya sidoskyddet, dra åt för hand (se bild 2)
4. Haka fast verktygsfackets fläns undertill det monterade sidoskyddet och dra ut båda spärrarna (se bild 3)
5. Sväng verktygsfacket uppåt tills båda spärrarna befinner sig ovanför spåren överst på det monterade sidoskyddet. Släpp spärrarna för att låsa montaget på plats. (se bild 4)
6. Se till att spärrarna sitter fullständigt i sidoskyddets spår och att alla bultar/muttrar är korrekt åtdragna innan du förvarar utrustning i verktygsfacket.

Avlägsning av verktygsfacket - Bulldog

1. Försäkra dig om att det inte finns någon utrustning kvar i verktygsfacket, dra ut båda spärrarna och luta bakåt, nedåt för att haka loss fl änsen från sidoskyddets undersida.

Installation av verktygsfack - HPP Range

1. Passa in de 3 x hålen på verktygsfackets sida med de 3 x hålen i det vänstra sidoskyddet. Säkra verktygsfackets i stommen med de 3 x M8 bultarna, muttrarna och brickorna som ingår i satsen. Dra åt med 28Nm (se bild 5)

Avlägsning av verktygsfacket - HPP Range

1. Försäkra dig om att ingen utrustning fortfarande förvaras i verktygsfacket, avlägsna de 3 x M6 bultarna, muttrarna och brickorna.

Detta nya Altrad BelleHydrauliska kraftaggregat garanteras för den ursprungliga anskaffaren för en period av ett år (tolv månader) från det ursprungliga anskaffningsdatumet.

Altrad Bellegarantin omfattar brister i design, material och tillverkningsfel.

Följande täcks inte av Altrad Belle garantin:

1. Skador orsakade av vanskötsel, felaktig användning, fall eller liknande skador orsakade av eller som ett resultat av underlåtelse att följa monterings-, bruks-, användar- eller underhållsinstruktioner.
2. Ändringar, ombyggnader eller reparationer utförda av annan än Altrad Belle eller dess godkända ombud.
3. Transport- eller fraktkostnader till och från Altrad Belle eller dess godkända ombud, för reparation eller utvärdering av garantianspråk på någon maskin.
4. Material och/eller arbetskostnader för renovering, reparation eller utbyte av komponenter på grund av normalt slitage.

Följande komponenter täcks inte av garantin.

· Luftfi Iter

· Tändstift

Altrad Belle och/eller dess godkända ombud, arbetsledare, anställda eller försäkringsgivare kan inte hållas ansvariga för indirekta eller andra skador, förluster eller kostnader i anslutning till eller orsakade av oförmåga att använda maskinen för något ändamål.

Garantianspråk

Alla garantianspråk ska först och främst ställas till Altrad Belle, antingen per telefon, per fax, per E-post eller skriftligen.

Tfn: [phone], Fax: [phone] E-post: [e-mail]

För garantianspråk:

För att göra ALTRAD Belle till ett grönare och miljövänligare val, erbjuder vi nu garantiregistrering via webb.

För att få tillgång till registreringssidan på vår webbsida, vänligen gå till följande adress:

http://www.bellegroup.com/index.php?p=warranty_registration

Alternativt kan du skanna den bifogade QR-koden (Quick Response Code) med din smartphone för att komma direkt till registreringssidan.
