BELLE BULLDOG - Generaattori ALTRAD - Ilmainen käyttöohje ja opas

Tuotetyyppi	Hydraulinen keskus (hydrauliikkayksikkö)
Merkki	Altrad Belle
Malli	BELLE BULLDOG
Moottori	Honda GX270 (bensiini) tai Lombardini 15LD 350 (diesel) version mukaan
Moottorin teho	9 hv (Honda) / 7,5 hv (Lombardini)
Hydraulinen virtaus	20 l/min
Käyttöpaine	140 bar (vakioversio)
Mitat (P x L x K)	740 x 555 x 620 mm (Midi-versio)
Kuivapaino	Noin 60–67 kg version mukaan
Hydrauliöljysäiliön tilavuus	6,2 l
Polttoainesäiliön tilavuus	6 l (bensiini) tai 4,3 l (diesel)
Polttoainetyyppi	Lyijytön bensiini tai diesel version mukaan
Melutaso	104 dB(A)
Hydrauliikkaliitännät	3/8" / 1/2" pikaliittimet tasapinnalla
Hydrauliöljyn tyyppi	ISO VG T32 (lämpötila <30°C) tai ISO VG T46 (lämpötila >30°C)
Käyttökohteet	EHTMA-luokan C (vihreä kolmio) hydraulityökalujen syöttö: piikkausvasarat, uppopumput jne.
Turvallisuus	Moottorinsuojaus, hätäpysäytys, ohitus, turvallisuustarrat, henkilökohtaiset suojavarusteet vaaditaan
Huolto	Säännölliset tarkistukset (10h, 50h, 100h, 300h): tasot, suodattimet, letkut, jäähdytin
Takuu	12 kuukautta alkuperäiselle ostajalle, ei koske normaalia kulumista ja kulutusosia

Usein kysytyt kysymykset - BELLE BULLDOG ALTRAD

Mitä hydraulityökaluja voidaan käyttää BELLE BULLDOG -keskuksen kanssa?

Keskus voi syöttää Altrad Belle -hydraulityökaluja, kuten piikkausvasarat BHB12, BHB19, BHB23, BHB25, BHB25X ja uppopumppu 2322-S, sekä kaikki EHTMA-luokan C (vihreä kolmio) -merkinnällä varustetut työkalut.

Kuinka keskuksen bensiinimoottori käynnistetään?

1) Avaa bensiinihana. 2) Sulje kaasuttimen käynnistysläppä. 3) Käännä sytytyskytkin ON-asentoon. 4) Vedä käynnistysnarusta. 5) Siirrä läppä vähitellen OPEN-asentoon moottorin lämmetessä. Tärkeää: ohitusvivun on oltava BYPASS-asennossa ennen käynnistystä.

Kuinka moottori pysäytetään turvallisesti?

Bensiinimoottorit: 1) Aseta ohitusvipu BYPASS-asentoon. 2) Käännä sytytyskytkin OFF-asentoon. 3) Sulje bensiinihana. Dieselmoottorit: 1) Aseta ohitusvipu BYPASS-asentoon. 2) Käännä kierroslukusäädin OFF-asentoon. 3) Sulje polttoainehana.

Mitä hydrauliöljyä käyttää ja kuinka taso tarkistetaan?

Käytä hydrauliöljyä ISO VG T32, jos ympäristön lämpötila on alle 30°C, tai ISO VG T46, jos yli 30°C. Taso tarkistetaan hydrauliöljysäiliön mittatikulla. Älä täytä yli ja käytä suodinsihviä lisättäessä.

Mitä tehdä, jos moottori sammuu eikä käynnisty uudelleen?

Tarkista järjestyksessä: polttoainehanan avaaminen, polttoaineen läsnäolo, ilmansuodattimen ja polttoaineletkun kunto, moottoriöljytaso (bensiini), hydrauliöljytaso (bensiini), sytytyskytkimen ja johtojen kunto, ja lopuksi hydraulipumppu (mahdollinen jumiutuminen).

Kuinka järjestelmän paineen ja virtauksen tarkastus tehdään?

Kytke hydraulinen testilaite (virtausmittari 0-50 l/min, painemittari 0-200 bar, kuormitusventtiili) keskukseen. Kuormitusventtiili ja ohitus BYPASS-asennossa, käynnistä, käännä ohitus FLOW-asentoon, sulje kuormitusventtiili tarkistaaksesi varoventtiilin paine. Säädä sitten virtaus 18-20 l/min 100 bar:n paineessa. Moottorin kierrosluku kuormitettuna ei saa ylittää 3600 rpm.

Mitä henkilökohtaisia suojavarusteita suositellaan?

Altrad Belle suosittelee suojalasien ja/tai kasvosuojuksen, kuulosuojaimien, turvakenkien, käsineiden ja suojakypärän käyttöä. Pölynaamari on myös tarpeen pölyn läsnä ollessa.

Kuinka lisävarusteen työkalulevy asennetaan ja poistetaan?

Asennus: irrota vasen sivukansi, korvaa mukana toimitetulla uudella kannella, ruuvaa tärinänvaimennuselementit, kiinnitä levyn reuna ja käännä kunnes salvat lukittuvat. Poisto: vedä jousisalvat taakse, käännä levy alaspäin ja irrota. Älä nosta keskusta, jos levyllä on vasara tai taltta.

Mikä on suositeltu huoltoväli?

Joka 10 tunti: tarkista öljytasot, kiinnitykset, letkujen kunto. Ensimmäinen 50 tunnin jälkeen: moottoriöljyn vaihto. Joka 100 tunti: vaihda hydrauliikkasuodatin. Joka 300 tunti: vaihda hydrauliöljy, huolla moottori valmistajan ohjeiden mukaan. Puhdista öljyjäähdytin säännöllisesti paineilmalla.

Mitä tehdä, jos 'Energia pyynnöstä' (ESD) -laite vioittuu?

Jos moottori jää tyhjäkäynnille, vaikka työkalu on käytössä, tarkasta ESD-sylinteri ja vaihda tarvittaessa. Jos kierrosluku pysyy maksimissa kuormitus-/ohitusasennossa, ESD-sylinteri voi olla jumissa venytetyssä asennossa; vaihda se.

KÄYTTÖOHJE BELLE BULLDOG ALTRAD

Me, Belle Group Sheen UK, Sheen, N° Buxton, Derbyshire, SK17 0EU, GB, todistaa, että jos tuote on kuvattu tämän todistuksen ostetaan valtuutetun Belle jälleenmyyyjä ETY: n sisällä, se täyttää seuraavat EY-direktiiveihin: 2006/42/EY (tällä direktiivillä korvataan direktiivi 98/37/EY), sähkömagneettinen yhteensopivuutta direktiivin 2004/108/CE (muutettuna 89/336/ETY, 92/31/ETY ja 93/68 ETY). Tuhlaa Sähkö ja Sähköinen Varusteet (WEEE) 2002/96/CE, the matalajännitedirektiivistä 2006/95/CE, SFS-EN ISO 12100-1:2003 Koneturvallisuus ja niihin liittyvien yhdenmukaistettujen standardien tarvittaessa. Melupäästöjä täyttävät direktiivin 2000/14/EY liitteessä VI ja 2005/88/EG, koneiden 12 artiklan mukaisesti ilmoitetun laitoksen on AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB Melumittausten teknilliset arvot ovat saatavana Belle Group pääkonttorin ylläolevasta osoitteesta.

Toimitusjohtaja - BELLE GROUP (SHEEN) UK: n puolesta.

Julistuksen paikka - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Julistuksen päivämäärä - 2009

Käyttöohjeissa annetaan ohjeita hydraulisen voimanlähteen turvallisesta käytöstä ja oikeista huoltotoimenpiteistä. Käyttöohje on tarkoitettu hydraulisen voimanlähteen myyntiedustajille ja käyttäjille.

Johdanto

Kappaleessa Laitteeseen Kuvaus esitellään laitteen rakennetta ja ohjainlaitteita.

Kappaleissa Yleisiä turvallisuusohjeita ja Terveys ja turvallisuus kerrotaan laitteen turvallisuudesta käyttäjän ja ympäristön kannalta.

Kappaleessa Käyttöohjeet osassa kerrotaan kuinka laitetta käytetään turvallisesti.

Kappaleessa Vianetsintä annetaan ohjeita työskentelyn aikana syntyneiden ongelmien ratkaisuun.

Kappaleessa Huolto esitetään laitteen huolto-ohjeet.

Kappaleessa Takuu esitetään takuu- ja reklamaatioehdot.

Kappaleessa Sertifikaatti esitetään, mitä ehtoja ja direktiivejä laite täyttää.

Huomautusten merkintä

Ohjeessa on erityisen tärkeät kohdat merkitty seuraavasti:

VAARA

Ohjeen noudattamatta jättäminen saattaa vioittaa laitetta.

VAROITUS

Käyttäjän turvallisuus on vaarassa.

VAROITUS

VAROITUS

Ennen käyttöönottoa LUKEKAA KÄYTTÖOHJE HUOLELLISESTI ja VARMISTAKAA, ETTÄ OLETTE YMMÄRTÄNYT OHJEET.

OPETELKAA käyttämään ohjainlaitteita ja huoltamaan laitetta turvallisesti.

(HUOMIO! Ennen kuin käynnistätte laitteen, varmistakaa että ongelmatilanteessa osaatte sen myös pysäyttää.)

Turvallisuutenne kannalta on tärkeää, että käytätte AINA vaadittuja suojaimia.

Jos teillä on laitteen turvallisesta käytöstä tai huollosta KYSYTTÄVÄÄ, KÄÄNTYKÄÄ TYÖNJOHDON TAI Altrad Belle GROUPIN EDUSTAJAN PUOLEEN. Altrad Belle(Iso-Britannia): [phone]

Johdanto

Yleisiä käyttöohjeita....126

Varoitus....126

Laiteen Kuvaus....127

Laitteiden yhteensopivuus....127

Tarrat 128 - 129

Tekniset tiedot 130

Käyttöohjeet.... 131

Terveys ja turvallisuus....131

Tarkistustoimenpiteet ennen käynnistämistä.... 131

Käyttöohjeet.... 132

Vianetsintä....133

Huolto 134

EHTMA – Käytännön Neuvoja 135

Ympäristö 135

Lisävarusteet - työkalulokero.... 136

Takuu....137

Sertifikaatti 3

HPP RANGE BULLDOG

1. Kehikko
2. Kotelo
3. Polttoainesäiliö
4. Ilmasuodatin
5. Pakoputki
6. Öljyjäähdytin
7. Venttiililohko
8. Kuljetuskahva
9. Pumppu
10. Vesisäiliö
11. Siirtopyörät
12. Aisan salpa
13. Nostolenkki

14. Moottorisuojus

15. POD (Power on Demand) järjest elmä.

16. Hydrauliöljyn tarkastuslasi

17. Hydrauliöljyn täyttöaukon tulppa

Laitteiden yhteensopivuus

Altrad Belle Bulldog Power Pack -hydraulinen voimanlähde voidaan liittää seuraaviin Altrad Bellen työkaluihin hydrauliseksi voimanlähteeksi:

a) BHB12 12 kg, käsihakku, b) BHB19 19 Kg, iskuvasara, c) BHB23 23 kg, iskuvasara,
d) BHB25 25 kg, iskuvasara ja e) BHB25X 25 kg, iskuvasara ja f) 2322-S, uppopumppu.

Bulldog Power Pack voidaan liittää kaikkiin EHTMA C-kategorian (vihreä kolmio) työkaluihin. Jos työkalun turvallisessa yhteen liittämisessä herää kysymyksiä, kääntykää Altrad Belle edustajan tai paikallisen myyntiedustajan puoleen.

Altrad Belle Midi Power Pack -hydraulinen voimanlähde voidaan liittää seuraaviin Altrad Bellen työkaluihin hydrauliseksi voimanlähteeksi:

a) BHB12 12 kg, käsihakku, b) BHB19 19 Kg, iskuvasara, c) BHB23 23 kg, iskuvasara,
d) BHB25 25 kg, iskuvasara ja e) BHB25X 25 kg, iskuvasara ja f) 2322-S, uppopumppu.

Midi Power Pack voidaan liittää kaikkiin EHTMA C-kategorian (vihreä kolmio) työkaluihin. Jos työkalun turvallisessa yhteen liittämisessä herää kysymyksiä, kääntykää Altrad Belle edustajan tai paikallisen myyntiedustajan puoleen.

Altrad Belle Major Power Pack MAJOR/20-140X & MAJOR/20-160X -hydrauliset voimanlähteet voidaan liittää seuraaviin Altrad Bellen C-kategorian täyttäviin työkaluihin hydrauliseksi voimanlähteeksi.

a) BHB12 12 kg, käsihakku, b) BHB19 19 Kg, iskuvasara, c) BHB23 23 kg, iskuvasara,
d) BHB25 25 kg, iskuvasara ja e) BHB25X 25 kg, iskuvasara ja f) 2322-S, uppopumppu.

Altrad Belle Major Power Pack MAJOR/30-140 -hydraulinen voimanlähde voidaan liittää seuraaviin Altrad Belle D-kategorian täyttäviin työkaluihin hydrauliseksi voimanlähteeksi:

a) BHB27 27 kg, käsihakku ja b) BHB27X 30 kg, iskuvasara ja c) 2311 PAN, kulmahiomalaite.

Major Power Pack voidaan liittää kaikkiin EHTMA:n vastaaviin työkaluihin. Jos työkalun turvallisessa yhteen liittämisessä herää kysymyksiä, kääntykää Altrad Belle edustajan tai paikallisen myyntiedustajan puoleen.

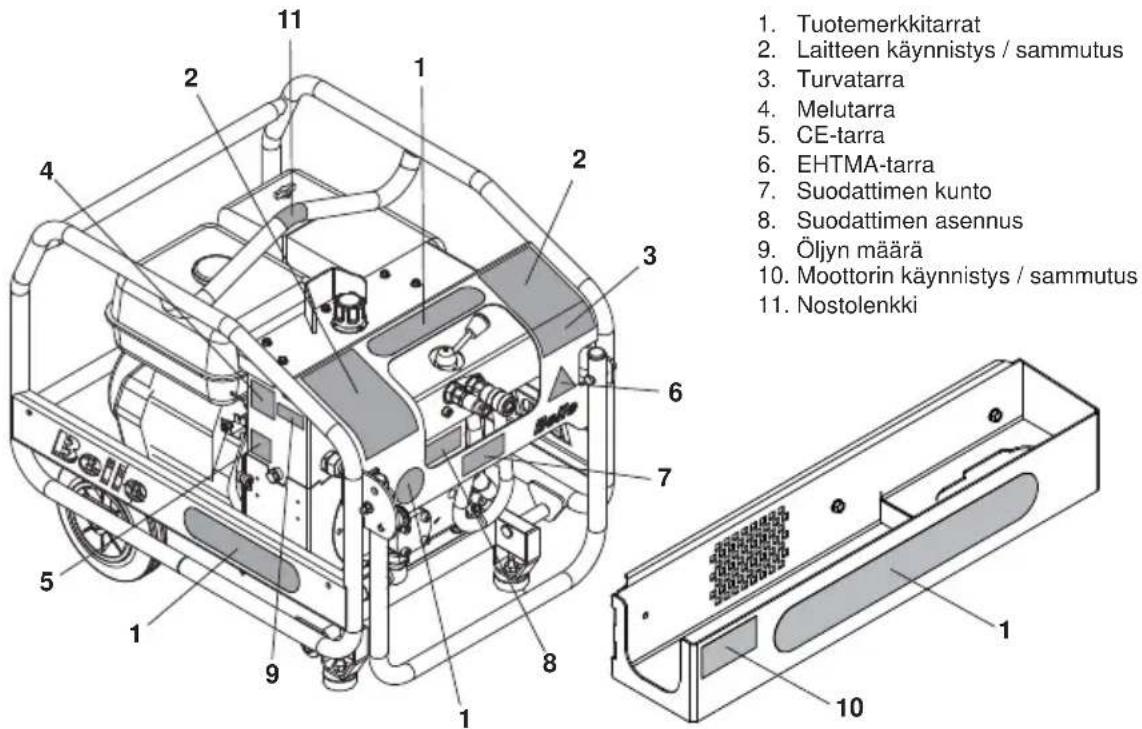

BELLE 1 2 3 4 5 6 7 8 9 10 1 13

1. Tuotemerkkitarrat
2. Laitteen käynnistys / sammutus
3. Turvatarra
4. Melutarra
5. CE-tarra
6. EHTMA-tarra
7. Suodattimen kunto
8. Suodattimen asennus
9. Öljyn määrä
10. Moottorin käynnistys / sammutus
11. Työkalulokeron turvallinen käyttö
12. Työkalulokeron asennus
13. Nostolenkki

1. Tuotemerkkitarrat

Kertovat laitteen merkin ja mallin.

2. Laitteen käynnistys / sammutus

Kertoo, miten Bulldog Power Pack käynnistetään ja sammutetaan.

3. Turvatarra

Tutustu käyttöohjeeseen

Käytä kuulosuojaimia

Wear Eye Protection

Kertoo laitteen aiheuttaman melun määrän (dB(A)).

5. CE-tarra

Kertoo, että laite on CE-sertifi oitu.

6. EHTMA-tarra

EHTMA-luokitus kertoo laitteen hydraulisen virtauksen määrän ja käyttöpainen.

7. Suodattimen kunto

Antaa tietoa hydraulisuodattimen huoltamisesta.

8. Suodattimen asennus

Kertoo, miten hydraulisuodatin vaihdetaan.

9. Öljyn määrä

Ilmaisee hydrauliöljymittarin asennon.

10. Moottorin käynnistys / sammutus

Osoittaa moottorin päälle/pois -kytkimen asennon.

11. Työkalulokeron turvallinen käyttö

Kertoo, miten työkalulokeroa käytetään turvallisesti ja oikein.

12. Työkalulokeron asennus

Kertoo, miten työkalulokero asennetaan laitteeseen.

13. Nostolenkki

Kertoo, miten työkalulokeroa käytetään turvallisesti ja oikein

1. Tuotemerkkitarrat 2. Laitteen käynnistys / sammutus 3. Turvatarra 4. Melutarra 5. CE-tarra 6. EHTMA-tarra 7. Suodattimen kunto 8. Suodattimen asennus 9. Öljyn määrä 10. Moottorin käynnistys / sammutus 11. Nostolenkki

1. Tuotemerkkitarrat

Kertovat laitteen merkin ja mallin.

2. Laitteen käynnistys / sammutus

Kertoo, miten Bulldog Power Pack käynnistetään ja sammutetaan.

3. Turvatarra

Tutustu käyttöohjeeseen

Käytä kuulosuojaimia

Wear Eye Protection

Kertoo laitteen aiheuttaman melun määrän (dB(A)).

5. CE-tarra

Kertoo, että laite on CE-sertifi oitu.

6. EHTMA-tarra

EHTMA-luokitus kertoo laitteen hydraulisen virtauksen määrän ja käyttöpaineen.

7. Suodattimen kunto

Antaa tietoa hydraulisuodattimen huoltamisesta.

8. Suodattimen asennus

Kertoo, miten hydraulisuodatin vaihdetaan.

9. Öljyn määrä

Ilmaisee hydrauliöljymittarin asennon.

10. Moottorin käynnistys / sammutus

Osoittaa moottorin päälle/pois -kytkimen asennon.

11. Nostolenkki

Kertoo, miten työkalulokeroa käytetään turvallisesti ja oikein

Mallit	Bulldog	20-110D*	20-140
Tyyppi	Compact	Midi	Midi
Moottori	Honda GX270	Lombardini 15LD 350	Honda GX270
Moottorin teho (hj)	9	7.5	9
Hydraulinen virtaus (l/min)	20	20	20
Työpaine (baaria)	140	110	140
Pituus (mm) (Kahva Taitevalssatut)	705	740	740
Leveys (mm)	515	555	555
Korkeus (mm)	620	620	620
Hydraulisten letkujen liittimet	3/8" / 1/2"	3/8" / 1/2"	3/8" / 1/2"
	Sileäpintaiset, nopeat yhdistää ja vuotamattomat liittimet
Hydraulikkaöljy	- alle 30° = ISO VG T32, - yli 30° = ISO VG T46
Nettopaino (Kg)	66	67	60
Paino öljysäiliö täynnä (Kg)		73	66
Öljysäiliön tilavuus (l)	5.6	6.2 6.2
Polittoainevaihtoehdot	Lyijytön	Diesel	Lyijytön
Polittoainesäiliön tilavuus (l)	6	4.3	6
Melutaso (dB(A))	104	104	101

Mallit 20-140X 20-160X 30-140
Tyyppi Major Major Major
Moottori Honda GX390 Honda GX390 Honda GX390
Moottorin teho (hj) 13 13 13
Hydraulinen virtaus (l/min) 20 20 30
Työpaine (baaria) 140 160 140
Pituus (mm) (Kahva Taitevalssatut)	740	740	740
Leveys (mm)	555	555 555
Korkeus (mm)	620	620 620
Hydraulisten letkujen liittimet	3/8" / 1/2"	3/8" / 1/2" 3/8" / 1/2"
	Flat faced, quick release, Non-drip couplings
Hydraulikkaöljy	-Below 30° = ISO VG T32. - Above 30° = ISO VG T46
Nettopaino (Kg)	72 72 72
Paino öljysäiliö täynnä (Kg)	78 78 78
Öljysäiliön tilavuus (l)	6.2	6.2	6.5
Polittoainevaihtoehdot	Lyijytön	Lyijytön	Lyijytön
Polittoainesäiliön tilavuus (l)	6.5	6.5	6.5
Melutaso (dB(A))	101	101 101

* = ei CE hyväksytty

Yleisiä turvallisuusohjeita

Noudattakaa seuraavia ohjeita, ennen kuin otatte Altrad Bellen hydraulisen voimanlähteen ja painevasaran käyttöön:

a) Lukekaa huolellisesti tämä käyttöohje sekä hydrauliseen voimanlähteeseen liitettävän työkalun käyttöohje. Noudattakaa valmistajan ohjeita.
b) Suojatkaa itsenne tarvittavilla turvavälineillä käyttäessänne hydraulista voimanlähdettä ja työkalua. Valmistaja suosittelee käytettäväksi suojalaseja ja/tai kasvosuojusta, kuulosuojaimia, turvajalkineita, suojakäsineitä ja kypärää.
c) Tarkistakaa, että murskaimen piikki on lukittu turvallisesti.
d) Huolehtikaa voimanlähdettä käyttäessänne kunnollisesta tuuletuksesta ja huolehtikaa, että tilassa on riittävä ilmanpaine puhaltimen jäähdytystä ja pakokaasujen poistumista varten.
e) Valitkaa turvallinen työasento. Valmistajan suositusten mukaisesti työkalun ja voimanlähteen väliset letkut tulisi vetää mahdollisimman suoriksi.
f) Tarkistakaa, että hydraulinen työkalu ja voimanlähde voidaan liittää toisiinsa. Jos käytettävä hydraulinen virtaus ja paine ovat väärät, työkalun käyttö saattaa olla VAARALLISTA.

HUOMIO! Hydraulisissa voimanlähteissä ja EHTMA-jäsenyritysten työkaluissa tekniset tiedot esitetään erillisessä nimikilvessä. Ennen käyttöönottoa tarkistakaa, että työkalun ja hydraulisen voimanlähteen tekniset tiedot vastaavat toisiaan.

g) Tarkistakaa riittävän usein, ovatko voimanlähde, letkut ja työkalu sekä tiivisteet kunnossa.
h) Älkää muuttako voimanlähteen säätöjä, esimerkiksi moottorin kierrosnopeutta tai virtausta, turvaventtiilin säätöjä jne. Työskentely saattaa olla vaarallista, jos virtausta tai painetta on muutettu.
j) Kaikki irtonaiset osat (letkut, hydraulinen katkaisin, teräs) on poistettava ennen nostamista, koska ne eivät ole kiinnitettyjä ja aiheuttavat esineen vaaran noston aikana.
k) Käyttäkää ainoastaan Altrad Bellen alkuperäisosia. Muiden osien käyttö saattaa olla vaarallista.

VAROITUS

Moottorin ollessa käynnissä laitteeseen ei saa lisätä öljyä eikä polttoainetta. Laitteessa saa käyttää ainoastaan oikeanlaista polttoainetta ja öljyä. säiliöitä ei saa täyttää liian täyteen.

Terveys ja turvallisuus

Tärinä

Laitteen synnyttämä tärinä siirtyy jossain määrin kädensijan kautta käyttäjän käsiin. Altrad Belle Groupin hydraulisten murskaimien rakenne on sellainen, että käsiin ja käsisvariin kantautuva tärinä on mahdollisimman vähäistä. Tärinätaso ja käyttöaika (suositeltava enimmäiskäyttö päivässä) on mainittu laitekuvaksen ja teknisten tietojen yhteydessä. ÄLKÄÄ käyttäkö laitetta kauempaa kuin on suositeltu.

Suojavarusteet

Laite saattaa aiheuttaa vammoja tai vahingoittaa omaisuutta, jos työntekijä tekee työskentelyn aikana nopeita liikkeitä, liukastuu, juuttuu kiinni, kaatuu tai törmää johonkin. Lisäksi materiaalin palasia saattaa lentää ilmaan, jos laitetta käsitellään väärin ja huolimattomasti tai jos työskennellään liian pienessä tilassa.

Laitetta käytettäessä suojatkaa itsenne tarvittavilla varusteilla: suojalaseilla, -käsineillä, kuulosuojaimilla, kasvosuojuksella sekä kantapäätä ja varpaita suojaavilla jalkineilla.

Käyttäkää vastaavia työvaatteita. Sitokaa pitkät hiukset kiinni ja riisukaa kaikki laitteen liikkuvien osien väliin mahdollisesti jäävät korut.

Pöly

Hydraulista murskainta käytettäessä saattaa syntyä terveydelle vaarallista pölyä.Suojautukaa aina kulloisestakin materiaalista syntyvältä pölyltä.

Ennen käynnistystä

1) Asettakaa voimanlähde vakaalle alustalle. Tarpeen mukaan käyttäkää vakauden lisäämiseksi puupalikoita.

VAARA

Käynnissä olevaa moottoria ei saa kallistaa 20:ta astetta enempää. Tällöin moottorin voitelujärjestelmä ei enää toimi kunnolla ja moottori saattaa vahingoittua.

2) Tarkistakaa, että pakokaasujärjestelmä toimii ja että tilassa on riittävä tuuletus pakokaasujen poistumista varten.
3) Voimansiirtoletkut eivät saa jäädä autonpyörien tms. alle. Työkalua käytettäessä voimansiirtoletkujen tulee olla mahdollisimman kireällä.

VAARA

Ennen työkalun liittämistä tarkistakaa, että liittimet ovat puhtaat – muuten tiivisteet saattavat vahingoittua.

4) Tarkistakaa öljyn ja polttoaineen määrä ja lisätkää niitä tarvittaessa. Käyttäkää moottorin käyttöohjeessa mainittua öljy- ja polttoainelaatua.
5) Tarkistakaa hydraulikkaöljyn määrä ja lisätkää sitä tarvittaessa.

HUOMIO! - Käyttäkää suppiloa kaataessanne hydraulikkaöljyä. välttäkää ylitäyttöä.

Vie Power Pack työkohteeseen.

Pyöriä ja kuljetuskahvaa käyttäessäsi katso, että aisan salpa on varmasti KIINNI ennen Power Packin siirtämistä (katso kuva).

Jos Power Pack on nostettava paikoilleen, varmista, että nostolaitteen suurin sallittu nimelliskuorma (WLL) on riittävä Power Packin painoon nähden (katso tekniset tiedot tai laitteen arvokilpi). Asianmukaiset ketjut tai liinat saa kiinnittää VAIN Power Packin päällä olevaan nostokohtaan.

Moottorin käynnistäminen

HUOMIO! Noudattakaa moottorin käyttöohjetta. tarkistakaa aina, että ohijuoksutusvipu on ohijuoksutusasennossa.

Bensiinimoottorilla varustetut laitteet

1) Avatkaa polttoainehana.
2) Sulkekaa kaasuttimen ilmaventtiili.
3) Kääntäkää moottorin sytytyskytkin ON-asentoon.
4) Vetäkää moottori käyntiin käynnistysvaijerista.
5) Kun moottori alkaa lämmetä, siirtäkää ilmaventtiili takaisin OPEN-asentoon (auki).

HUOMIO! Midi- ja major-bensiinimoottorimalleissa on tehontarve säätimellä ja moottori on tyhjäkäynnillä niin kauan, kuin hydraulisessa järjestelmässä syntyy paine.

Diesel-moottorilla varustetut laitteet

1) Avatkaa polttoainehana.
2) Asettakaa moottorin kierroslukukytkin käynnistysasentoon "START".
3) Kääntäkää paineenmadalluskanki käynnistysasentoon "START".
4) Vetäkää moottori käyntiin käynnistysvaijerista.

Tarkistus

Ennen kuin ryhdytte käyttämään yhdistettyä työkalua, tarkistakaa seuraavat seikat:

1) onko ohijuoksutusvipu FLOW-asennossa;
2) ettei moottori tärise liikaa;
3) että letkuista eikä liittimistä tipu hydrauliikkaöljyä;
4) ettei suotimen indikaattori kerro suotimen tukkeutumisesta – muuten vaihtakaa takaisinkäyntisuodin. Ulkolämpötilasta riippuen hydraulikkaöljyn lämpenemiseen ja siten parhaimman työtehon saavuttamiseen kuluu 5–10 minuuttia.

Moottorin pysäyttäminen

HUOMIO - Noudattakaa moottorin käyttöohjetta.

Bensiinimoottorilla varustetut laitteet

1) Asettakaa ohivirtausvipu BYPASS-ohivirtausasentoon.
2) Asettakaa moottorin sytytyskatkaisin OFF-asentoon.
3) Sulkekaa polttoainehana.

Diesel-moottorilla varustetut laitteet

1) Asettakaa ohivirtausvipu BYPASS-ohivirtausasentoon.
2) Asettakaa moottorin kierrosnopeussäädin STOP-pysäytysasentoon.
3) Sulkekaa polttoainehana.

Ongelma Aiheuttaja Ratkaisu
Moottori pysähtyy tai ei käynnisty.	Polttoainehana on kiinni. Avatkaa hana.
	Polttoainetta ei ole riittävästi. Lisätkää polttoainetta.
	Polttoainejärjestelmä on tukossa. Puhdistakaa suotimet ja johdot.
	Suotimen korkin ilmaukot ovat tukossa. Puhdistakaa aukot.
	Ilmansuodin on tukossa.	Puhdistakaa tai vaihtakaa suodin. Noudattakaa moottorin käyttöohjeita.
	Moottorin käynti on epäsäännöllistä. Noudattakaa moottorin käyttöohjeita.
	Voiteluöljyä on liian vähän (koskee vain bensiinimooottoreita).	Täyttäkää säiliö. Käyttäkää käyttöohjeessa mainittua voiteluainetta.
	Hydraulikkaöljyä on liian vähän (koskee vain bensiinimooottoreita)	Täyttäkää säiliö
	Moottorin käynnistyskatkaisin tai sähköjohdot ovat vioittuneet (koskee vain bensiinimooottoreita).	Tarkastakaa maadoitus, vaihtakaa kuluneet tai vioittuneet osat.
	Hydraulikkaöljyn säiliön täyttöanturin johdot ovat vioittuneet (koskee vainbensiinimooottoreita).	Vaihtakaa kuluneet tai vioittuneet osat.
	Hydraulikkapumppu on juuttunut. Vaihtakaa uusi pumppu.
Hydraulikkaöljyn paine on matala.	Ohivirtausvipu on BYPASS -asennossa. Kääntäkää FLOW-asentoon.
	Suojaventtiili on matala- asennossa tai kulunut.	Tarkastakaa suojaventtiilin asento ja tarvittaessa vaihtakaa se uuteen.
	Pumppu on kulunut tai vioittunut.	Tarkistakaa järjestelmän öljynvirtaus. Vaihtakaa pumppu tarvittaessa uuteen.
	Moottorin teho pieni. Noudattakaa moottorin käyttöohjetta.
Työkalu kuumenee liikaa tai irtoaa.	Jäähdyttimessä on likaa. Puhdistakaa paineilmalla.
	Öljyjäähdyttimen puhallin on vioittunut. Kiristäkää tai vaihtakaa uuteen.
	Suojaventtiili on matala-asennossa tai kulunut.	Tarkastakaa suojaventtiilin asento ja tarvittaessa vaihtakaa se uuteen.
	Termostaatti on vioittunut. Vaihtakaa uusi termostaatti.
	Hydraulikkaöljy on likaantunut.	Tyhjentäkää öljysäiliö ja voimansiirtojohdot ja täyttäkää uudella puhtaalla öljyllä. Vaihtakaa suotimet.
Moottori pysyy tyhjäkäynnillä työkaluja käytettäessä (jos asennettu)	P.O.D. Sylinteri on tukossa. Tarkastakaa sylinteri ja vaihtakaa se tarvittaessa uuteen.
	Kaasuttimen vipu on liian matalalle säädetty.	Säätäkää moottorin nopeus uudelleen ja lukitkaa kaasuttimen vipu.
Moottori käy täydellä teholla huolimatta rasituksesta / ohivirtaus.	P.O.D. Sylinteri on tukossa. Tarkastakaa sylinteri ja vaihtakaa se tarvittaessa.

Oheisena huomioitavat seikat voimayksikön moitteettoman toiminnan varmistamiseksi.

HUOMIOI: Oheiset ohjeet ja ajat ovat suuntaa antavia suosituksia, ne tulee tulee sovittaa Voimayksikön toimintaolosuhteiden mukaan.

Laitteen Osa Huoltotoimenpide		1. 50 Tuntia	10 Tuntia	100 Tuntia	300 Tuntia
Laite.	Pitäkää laite puhtaana pölystä ja materiaalijäämistä jne.		√
	Tarkistakaa, että kaikki kiinnitykset, erityisesti moottorin osat, on kunnolla kiinnitetty.		√
Pyörät ja Jalat. Tarkastakaa pyörien ja jalaksien kunto.			√
Voimansiirtoletkut.	Tarkistakaa, ettei niissä ole vuotokohtia.		√
	Tarkistakaa, että suojakiinnikkeet ovat oikein.		√
Engine.	Tarkistakaa öljyn määrä.		√
	Tarkistakaa kiinnityselementit.			√
	Tarkistakaa imusylinterin kunto.			√
	Tarkkailkaa tärinätasoa työskentelyn aikana.			√
	Vaihtakaa öljy / huoltakaa laite (noudattakaa valmistajan suosituksia).
Hydraulikkaöljyn säiliö.	Tarkistakaa öljyn määrä.		√
	Vaihtakaa suodin.	√			√
	Vaihtakaa hydraulikkaöljy.				√
Öljyn jäähdytin.	Puhdistakaa ulkopinta paineilmalla.ÄLKÄÄ KÄYTTÄKÖ TERÄSHARJAA			√
Takaisinkäyntisuodin.	Vaihtakaa lukeman mukaisesti tai kun indikaattori näyttää tukosta.				√
Hydraulikkaputket / -liittimet.	Tarkistakaa, etteivät ne vuoda.		√

Järjestelmän paineen ja virtauksen tarkistaminen

1. Liittäkää voimanlähteeseen sopiva hydrauliikkamittari. Mittarilla tulee pystyä tarkistamaan korkeapainevirtaus (0–50 l/min), paine (0–200 baari, 0–3000 psi) sekä lämpötila ja rasitusventtiilin kunto. Tuottaja suosittelee UCC (UC4120).
2. Liittäkää testauslaite ja voimanlähde siten, että rasitus- ja ohivirtausventtiili ovat ohivirtausasennossa. Käynnistäkää voimanlähde Antakaa moottorin lämmetä ja kääntäkää ohivirtausventtiili virtausasentoon. Sulkekaa rasitusventtiili kokonaan ja tarkistakaa, onko suojausventtiili säädetty vaatimusten mukaisesti. Jotta hydrauliikkaöljy ei kuumenisi liikaa, suorittakaa tarkistus mahdollisimman nopeasti ja aukaiskaa rasitusventtiili ennen kuin lämpötila nousee liian suureksi.
3. Sulkekaa rasitusventtiili varovasti ja antakaa paineen nousta 100 baariin. Tarkistakaa, onko virtauksen taso 18–20 l/min (Major 30-140 -mallissa 28–30 l/min). Säätäkää moottorin kierrosluku siten, että laitteessa on vaatimusten mukainen virtaus. ÄLKÄÄ YLITTÄKÖ "rasitustoiminnon" aikana ARVOA 3600 P/MIN (Major 30-140 -mallissa 2900 P/MIN). Vaihtakaa pumppu, jos moottorin maksiminopeuskaan ei riitä virtauksen nostamiseen vaaditulle tasolle.

EHTMA – käytännön neuvoja

EUROOPAN HYDRAULISTEN TYÖKALUJEN VALMISTAJIEN YHDISTYS KÄYTÄNNÖN OHJEITA – HYDRAULISET VOIMANLÄHTEET

Ennen käynnistämistä Noudattakaa valmistajan ohjeita.

Yhteensopivuus Hydrauliset voimanlähteet vaativat tietyn virtauksen ja paineen. EHTMA:n jäsenten valmistamissa laitteissa on kolmiolla ja värikoodilla varustettu nimikyltti. Ennen työskentelyn aloittamista tarkistakaa, onko työkalussa ja hydraulisessa voimanlähteessä samanlainen kyltti. Jos koodien väri poikkeaa toisistaan, voimanlähde ja työkalu eivät sovi toisiinsa ja niiden yhtäaikainen käyttö on vähemmän tehokasta tai vaarallista.

EHTMA:n värikoodien merkitys:

Luokitus Värikood	Virtaus l/min Max. Paine Baaria
A Keltainen 5,5 – 6,5 180
B	Sininen	13,5 – 16,5	172
C	Vihreä	18,0 – 22,0	138
D	Ruskea	27,0 – 33,0	138
E Punainen	36,0 – 44,0	138
F	Musta	45,0 – 55,0	138
G	Oranssi	54,0 – 66,0	138
Z	Harmaa	9,0 – 11,0 180

Epäselvissä tapauksissa kääntykää laitteen valmistajan puoleen.

Laitteen yleisiä ominaisuuksia. Jos ei ole aikaisemmin käyttänyt hydraulisia työkaluja, tulisi muistaa, että

1) hydrauliset murskaimet ovat tavallisesti tehokkaampia kuin vastaavan kokoiset paineilmalla toimivat työkalut;
2) työskentelyn aikana hydraulisen murskaimen kotelo ja letkut kuumenevat suhteellisen paljon;
3) laitteen melutaso on matalampi, koska murskaimesta ei poistu ilmaa.

Turvallisuus

1) Murskaimella työskennellessänne käyttäkää aina turvajalkineita.
2) Suosittelemme suojalasien käyttöä erityisesti murskattaessa kovia materiaaleja.
3) Tarkistakaa, että murskaimen PIIKKI on lukittu turvallisesti.
4) Tarkistakaa, että letkuissa ei ole syviä viiltoja tai kulumisjälkiä. Vaihtakaa mahdolliset rikkoutuneet letkut.

Ympäristö

Turvallinen käytöstä poisto.

Ympäristönsuojeluohjeet. Moottori sisältää arvokasta materiaalia. Vie käytöstä poistettu laite ja tarvikkeet asianmukaiseen kierrätyslaitokseen.

Osa	Materiaali
Ohjauskahva	Teräs
Runko	Teräs
Kehikko	Teräs
Engine	Teräs, Aluminium & Muovi
Hydrauliöljysäiliö Teräs
Hydraulipumppu	Teräs & Alumiini
Letkut	Teräs & kumi
Venttiilipesäke	Alumiini
Joustavat kiinnikkeet	Teräs & kumi
Vesisäiliö	Teräs & Alumiini

VAARA

ÄLÄ nosta Power Packiä niin, että vasara ja/tai vasaran piikki ovat työkalukokerossa.

VAARA

IRROTA piikki vasarasta säilytyksen ajaksi.

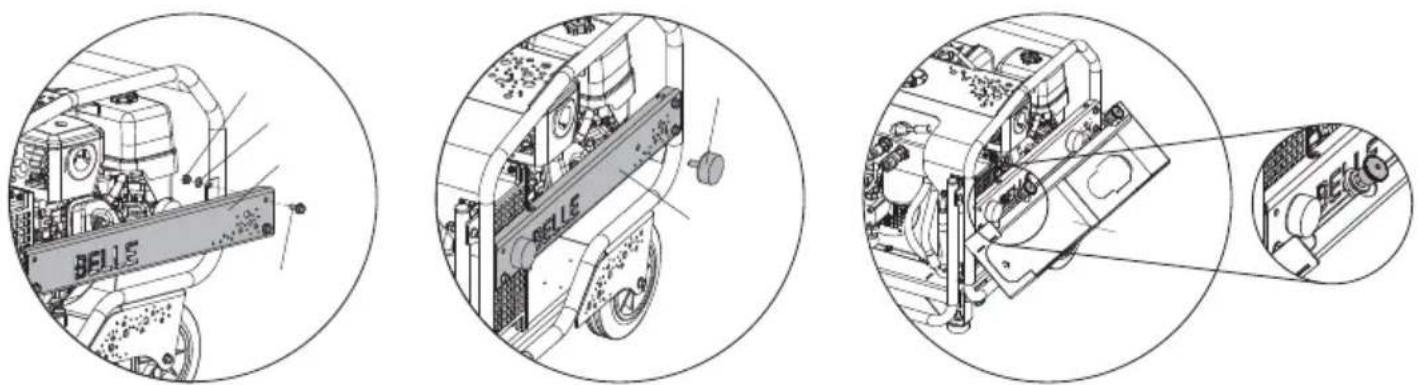

Kuva 1 Kuva 2 Kuva 3

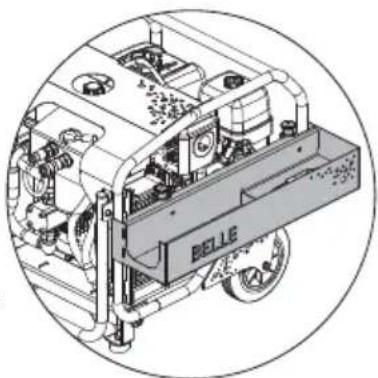

Työkalulokeron asennus - Bulldog

1. Irrota vasemmanpuoleinen sivusuojus ja 4 x M8 pultit, mutterit ja aluslevyt (Katso kuva 1)
2. Asenna pakkauksen mukana tullut uusi sivusuojus 4 x M8 pulteilla, muttereilla ja aluslevyillä. Kiristä 28 Nm.
3. Kierrä kaksi tärinää vaimentavaa kiinnikettä sivusuojuksen reikiin ja kiinnitä paikoilleen pakkauksessa olevilla 2 x M10 aluslevyillä ja muttereilla. Kiristä käsin (Katso kuva 2)
4. Ripusta työkalulokero alakautta paikoilleen ja vedä tapit ulos (Katso kuva 3)
5. Käännä lokeroa, kunnes työkalulokeron tapit ovat sivusuojuksen reikien kohdalla. Vapauta tapit, jolloin lokero lukkiutuu paikoilleen. (Katso kuva 4)
6. Ennen työkalulokeron käyttämistä varmista, että tapit ovat kunnolla paikoillaan ja kaikki pultit ja mutterit kiristetty oikein.

1. Katso, että lokero on tyhjä. Vedä tapit ylös ja kallista lokeroa taakse ja alas, kunnes se vapautuu suojuksen kiinnikkeistä.

Työkalulokeron asennus - HPP Range

1. Aseta työkalulokeron ja laitteen vasemmanpuoleisen sivusuojuksen 3 reikää kohdakkain. Kiinnitä lokero suojukseen pakkauksen mukana tulevilla 3 x M8 pulteilla, muttereilla ja aluslevyillä. Kiristä 28 Nm (Katso kuva 5)

Työkalulokeron irrotus - HPP Range

1. Katso, että lokero on tyhjä. Irrota 3 x M8 pultit, mutterit ja aluslevyt.

Altrad Belle Groupin hydrauliselle voimanlähteelle myönnetään ostopäivästä lukien vuoden (12 kuukauden) takuu. Altrad Belle Groupin takuu kattaa rakenne-, materiaali- ja asennusviat.

Altrad Bellein takuu ei korvaa seuraavia tapauksia:

1. vikoja, jotka ovat syntyneet laitteen väärinkäytöstä, epätarkoituksenmukaisesta käytöstä tai putoamisesta, eikä myöskään vikoja, jotka ovat syntyneet, kun laitetta on koottu, käytetty tai huollettu käyttöohjeen vastaisesti,
2. muutoksia, parannuksia tai huoltotöitä, joita ei ole suorittanut Altrad Bellein edustaja tai valtuutettu myyntiedustaja,
3. laitteen kunnostukseen tai kunnon arviointiin liittyviä kustannuksia, jotka ovat aiheutuneet takuun kohteena olevan laitteen kuljettamisesta tai lähettämisestä Altrad Bellein tai valtuutetun myyntiedustajan luokse tai luota,
4. Osien normaalista kulumisesta tai rikkoutumisesta koituneita kunnostus- tai vaihtotöihin liittyviä materiaaleja ja/tai työkustannuksia.

Takuu ei kata seuraavia osia:

• moottorin ilmasuodin,
• moottorin sytytystulppa.

Altrad Belle ja/tai valtuutettu myyntiedustaja, johtajat, työntekijät ja vakuutusyhtiöt eivät vastaa seurauksista eivätkä muista vahingoista, vaurioista tai kustannuksista, jotka aiheutuvat siitä, että laitetta ei voida käyttää.

Takuuvaateet

Kaikki takuuvaateet tulee lähettää Altrad Bellein edustajalle puhelimella, faksilla, sähköpostilla tai kirjeitse.

Puhelin: [phone], Faksi: [phone] Sähköposti: [e-mail]

Takuuvaateet tulee esittää seuraavaan osoitteeseen:

Tuotteen takuurekisteröinti:

ALTRAD Belle haluaa kaikessa toiminnassaan tukea luonnonmukaisia, vihreitä arvoja. Tästä syystä olemme ottaneet käyttöön paperittoman, verkossa tehtävän takuurekisteröinnin. Rekisteröinti tapahtuu osoitteessa

http://www.bellegroup.com/index.php?p=warranty_registration

Vaihtoehtoisesti voit lukea oheisen QR-koodin älypuhelimellasi ja mennä rekisteröintisivulle sen kautta.

a) BHB12 12 kg, käsikirka. b) BHB19 19 Kg, käsipurusti. c) BHB23 23 kg, käsipurusti.
d) BHB25 25 kg, käsipurusti. e) BHB25X 25 kg, käsipurusti. f) 2322-S, sukelpump.

a) BHB12 12 kg, käsikirka. b) BHB19 19 Kg, käsipurusti. c) BHB23 23 kg, käsipurusti.
d) BHB25 25 kg, käsipurusti. e) BHB25X 25 kg, käsipurusti. f) 2322-S, sukelpump.

a) BHB12 12 kg, käsikirka. b) BHB19 19 Kg, käsipurusti. c) BHB23 23 kg, käsipurusti.
d) BHB25 25 kg, käsipurusti. e) BHB25X 25 kg, käsipurusti. f) 2322-S, sukelpump.
